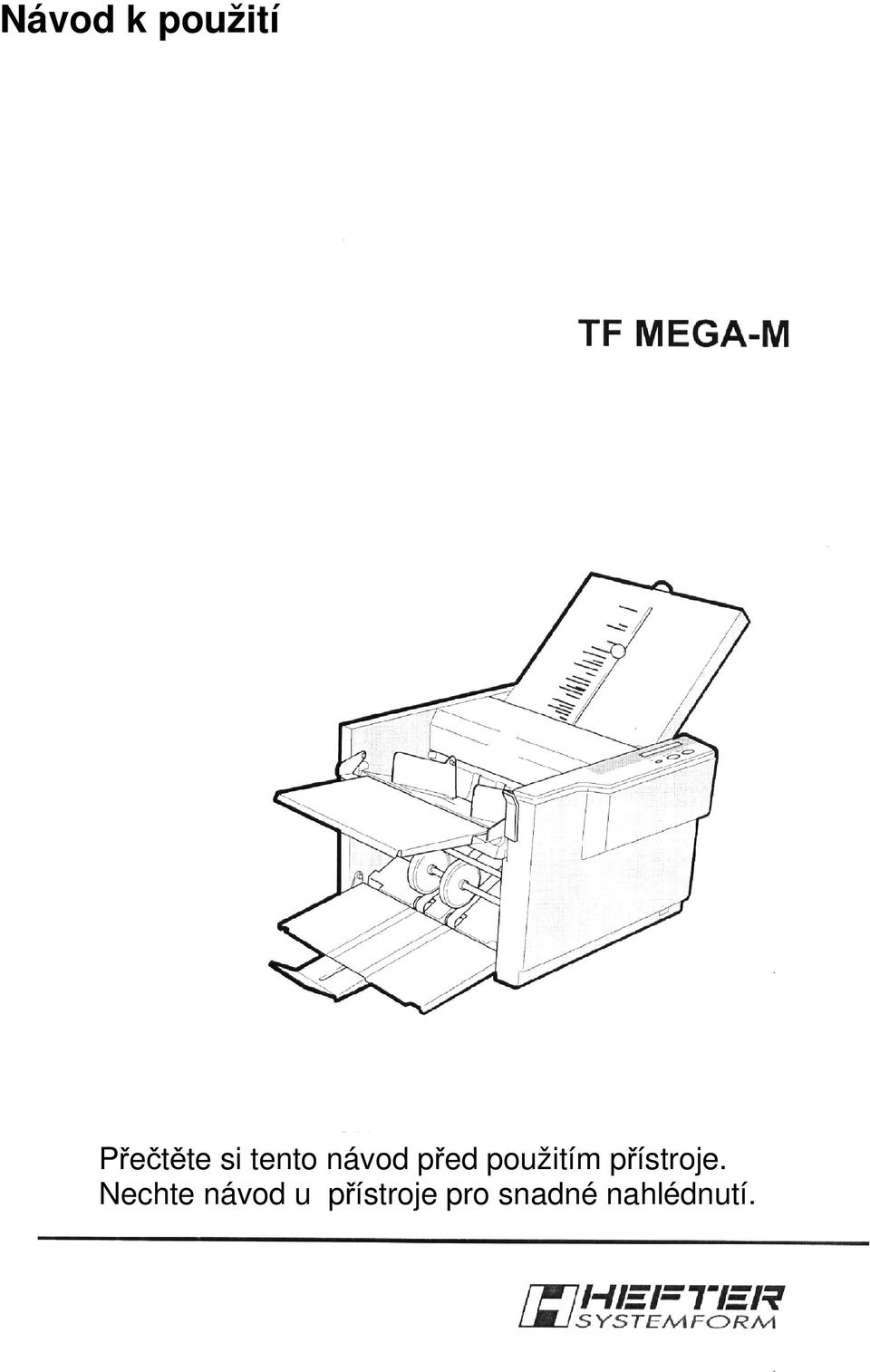

1 Návod k použití Přečtěte si tento návod před použitím přístroje. Nechte návod u přístroje pro snadné nahlédnutí.

2 Varovné a výstražné nálepky Varovné a výstražné nálepky jsou nalepeny na stroji pro zajištění bezpečnosti uživatele. Nestrhávejte je a nepozměňujte je. Pokud se nálepky zašpiní nebo ztratí, požádejte svého dealera o nové. Pokud vyměňujete pojistku, ujistěte že hodnoty pojistky jsou shodné s parametry na této nálepce Pro trvalou ochranu před nebezpečím požáru při výměně použijte stejnou pojistku Nestrkejte ani ruce ani prsty dovnitř během provozu Držte z dosahu dlouhé vlasy, kravaty,šperky a volný oděv

3 1. Vlastnosti výrobku Skládačka TF MEGA M byla zkonstruována, aby skládala papír do šesti běžných typů skladu a je schopná skládat přibližně 125 listů za minutu ( při jednoduché skladu běžného papíru). Typ DF-755 je také schopen vytvářet křížový jednoduchý a křížový dopisní sklad 2.Sestavení 2-1. Součásti dodávky číslo označení počet popis 1 1. skladová deska 1 Připojena k horní sekci 2 2. skladová deska 1 Připojena k dolní sekci 3 Návod k použití 1 4 Vodící lišta 1 Při křížovém skladu B6 tenkého papíru 5 Páka na křížový sklad 1 Pro křížový sklad 6 Napájecí kabel 1

4 2-2. Odstranění transportních zarážek Transportní zarážky slouží proti poškození gumových transportních válečků během přepravy. Odstraňte je při sestavování stroje. Na každé straně válečků jsou umístěny dvě zarážky Stroj se může poškodit pokud nevyjmete tyto transportní zarážky. Zarážky vyjmete tak, že je otočíte směrem do přístroje a vytáhnete 2-3. Upevnění ložisek Ložiska jsou uvolněna během přepravy. Po vyjmutí transportních zarážek je třeba ložiska upevnit. Otočte pákou upevnění ložiska podle šipek a ložiska boudou upevněna. Páka upevnění ložiska Protože páky upevnění ložiska stlačují gumové válečky, pokud nejsou správně upevněny, nemusí se tlustý papír skládat správně. Páka upevnění ložiska

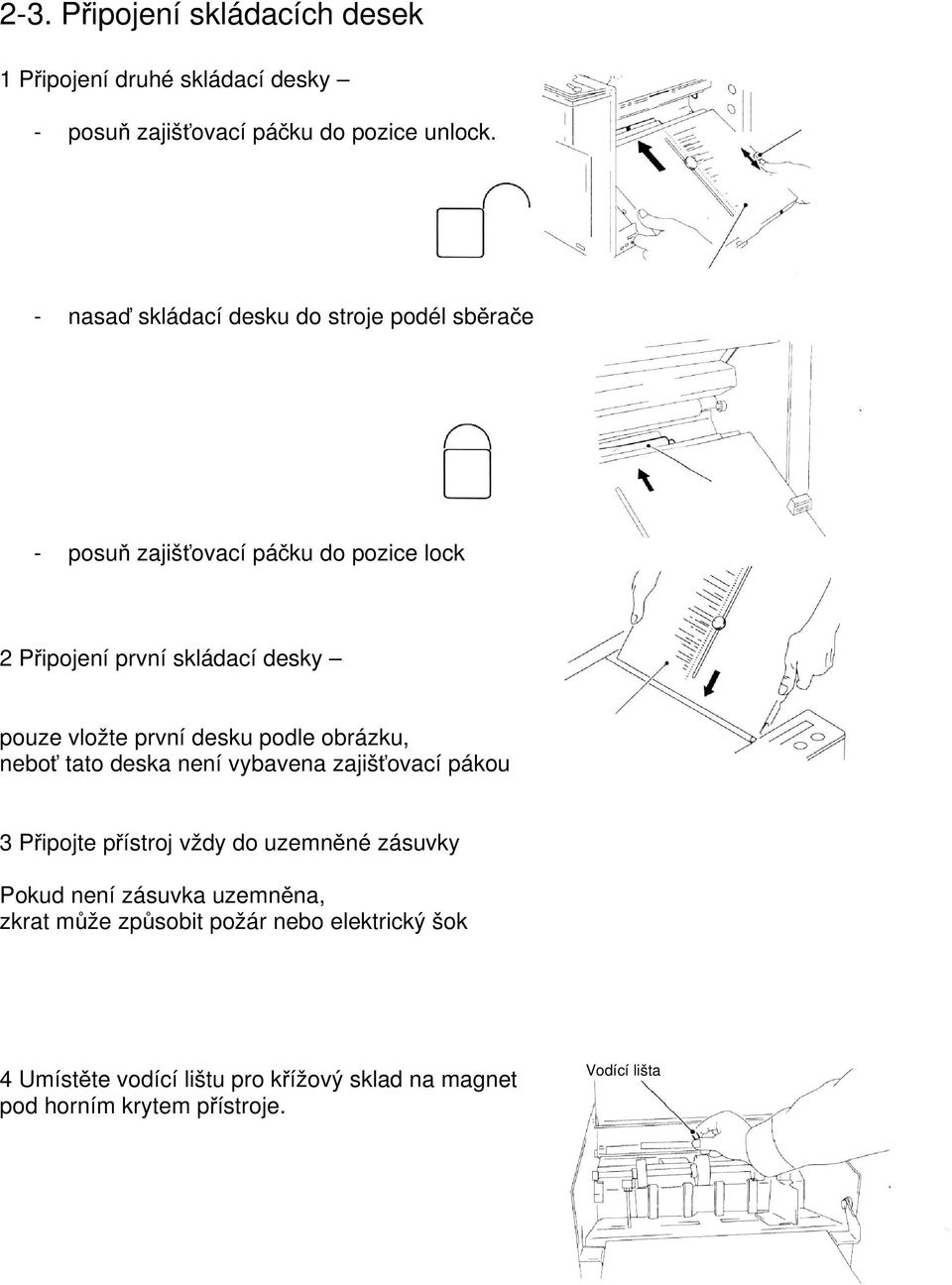

5 2-3. Připojení skládacích desek 1 Připojení druhé skládací desky - posuň zajišťovací páčku do pozice unlock. - nasaď skládací desku do stroje podél sběrače - posuň zajišťovací páčku do pozice lock 2 Připojení první skládací desky pouze vložte první desku podle obrázku, neboť tato deska není vybavena zajišťovací pákou 3 Připojte přístroj vždy do uzemněné zásuvky Pokud není zásuvka uzemněna, zkrat může způsobit požár nebo elektrický šok 4 Umístěte vodící lištu pro křížový sklad na magnet pod horním krytem přístroje. Vodící lišta

6 3. Popis a funkce číslo popis funkce 1 První skládací deska Deska, kde se nastavují parametry prvního skladu 2 Knoflík jemného nastavení Jemné nastavení pozice papíru 3 Knoflík hrubého nastavení Hrubé nastavení pozice papíru 4 Ovládací panel Slouží k ovládání skládačky. Na displeji se objevují také chybová hlášení 5 Druhá skládací deska Vodící deska pro nastavení druhého skladu 6 Hlavní spínač on / off přepínač proudu 7 Páka nastavení papíru Když se snižuje, stůl podavače papíru se zvedá 8 Odkládací deska Přijímá složené dopisy 9 Zarážka odkládací desky Zastavuje složené dopisy 10 Odkládací kolečka Stohují složené dokumenty 11 Nakládací deska pro papír Drží papír při zarovnání 12 Postranní vodící lišta Zarovnává stoh papíru ve správné pozici 13 Podavač papíru Podává papír ke skladu 14 Horní kryt Kryje pohyblivé část stroje 15 Podávací kolečka Podává papír do přístroje 16 Gumové válečky Posílají papír na 1. skládací desku 17 Nastavení tlaku podávání papíru Ovládá tlak koleček na papír 18 Nastavení přesného zarovnání papíru Nastavení přesného zarovnání papíru

7 4. Popis ovládacího panelu číslo popis funkce 1 LCD dispay/počítadlo Počítá složené dokumenty a zobrazuje status stroje 2 Tlačítko STOP Zastavuje stroj 3 Tlačítko START Spouští stroj 4 Tlačítko C (Clear) Když je stroj zastaven a tlačítko C se stiskne na víc než 2 vteřiny vynuluje se počítadlo. Pokud se objeví chybové hlášení, lze ho vymazat tímto tlačítkem. 5 Tabulka nastavení nakládacích válečků Je používána jako návod propnastavení podávacích válečků při různé velikosti papíru a druhu skladu

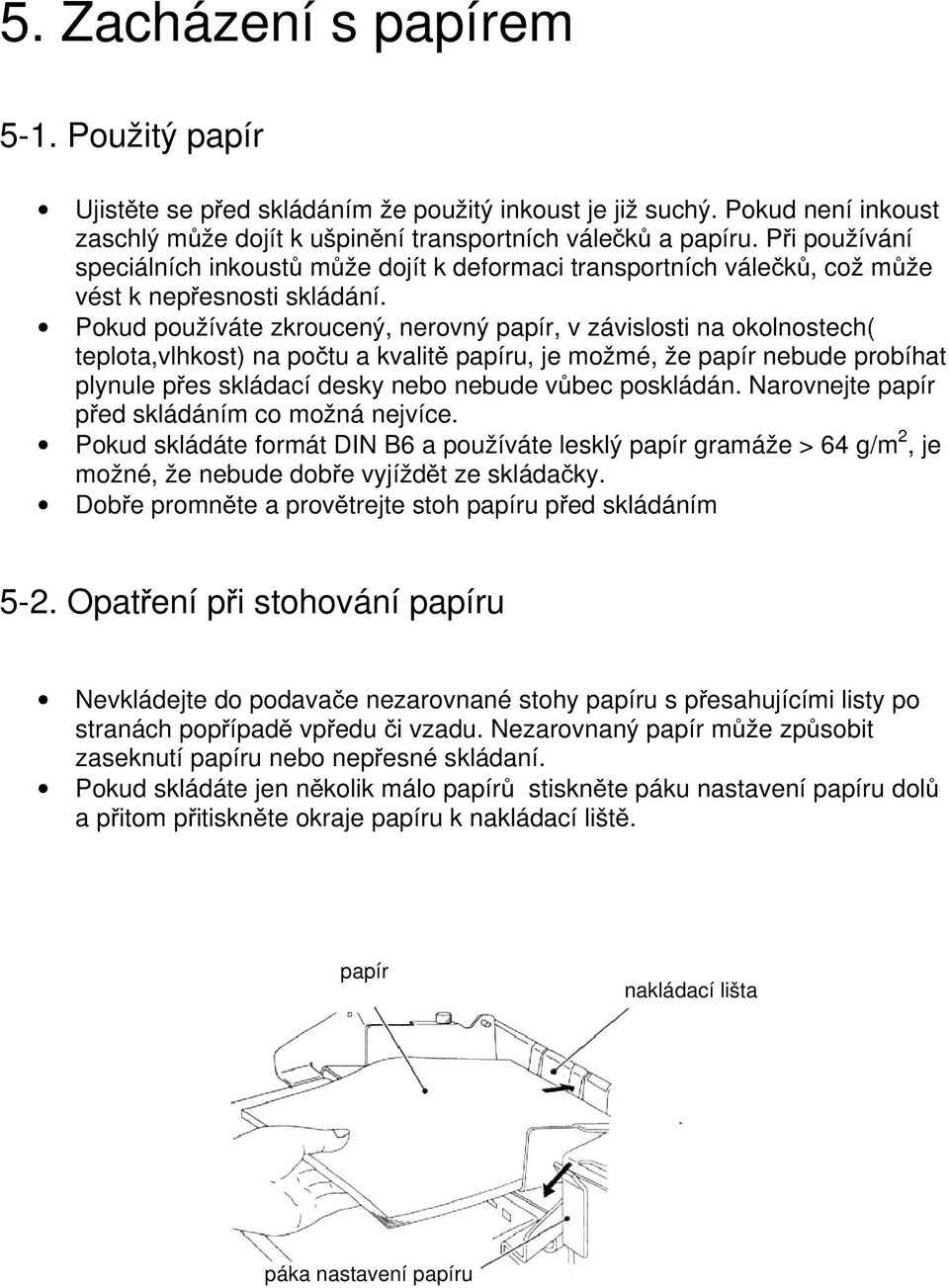

8 5. Zacházení s papírem 5-1. Použitý papír Ujistěte se před skládáním že použitý inkoust je již suchý. Pokud není inkoust zaschlý může dojít k ušpinění transportních válečků a papíru. Při používání speciálních inkoustů může dojít k deformaci transportních válečků, což může vést k nepřesnosti skládání. Pokud používáte zkroucený, nerovný papír, v závislosti na okolnostech( teplota,vlhkost) na počtu a kvalitě papíru, je možmé, že papír nebude probíhat plynule přes skládací desky nebo nebude vůbec poskládán. Narovnejte papír před skládáním co možná nejvíce. Pokud skládáte formát DIN B6 a používáte lesklý papír gramáže > 64 g/m 2, je možné, že nebude dobře vyjíždět ze skládačky. Dobře promněte a provětrejte stoh papíru před skládáním 5-2. Opatření při stohování papíru Nevkládejte do podavače nezarovnané stohy papíru s přesahujícími listy po stranách popřípadě vpředu či vzadu. Nezarovnaný papír může způsobit zaseknutí papíru nebo nepřesné skládaní. Pokud skládáte jen několik málo papírů stiskněte páku nastavení papíru dolů a přitom přitiskněte okraje papíru k nakládací liště. papír nakládací lišta páka nastavení papíru

9 6. Bezpečnostní zastavení stroje Zařízení pro rychlé zastavené stroje je instalováno v horním krytu. Odklopením horního krytu se skládačka zastaví. Pro obnovení činnosti stroje musíte učinit následující kroky: 1. Zavřít horní kryt 2.Stisknout tlačítko Start Poznámka: Pokud nastane jakákoliv chyba při otevření krytu, na displeji se objeví oznámení o chybě. Po jejím odstranění stiskněte tlačítko Start.

10 1 Standardní skládání běžného papíru 1-1. Standardní papír Toto je šest typů standardních rozměrů papíru: A3, B4, A4, B5, A5 a B6. DIN rozměr délka x šířka (mm) DIN rozměr délka x šířka (mm) A3 420 x 297 B4 364 x 257 A4 297 x 210 B5 257 x 182 A5 210 x 148 B6 182 x 128 Tyto rozměry papíru kromě A4 a B5 jsou detekovány jako standardní rozměry pouze pokud jsou vloženy krátkou stranou k podávacím válečkům. Směr podávání DIN rozměr Lze použít jako standardní velikost: o Nelze použít jako standardní velikost: x 1-2. Standardní sklady Toto je šest typů standardních skladů. Papír je poskládán jak vyobrazeno níže, pokud je vložen do podavače potištěnou stranou nahoru.

11 1-3. Pracovní postupy Zapněte zástrčku napájecí šňůry do zásuvky ve zdi a zapněte hlavní spínač. Stiskněte I pro zapnutí Stiskněte O pro vypnutí Hlavní spínač vodítko šroub Povolte zajišťovací šrouby postraních vodítek a upravte je podle vkládaného papíru šroub vodítko Zvedněte páčku vložení papíru a vložte několik listů do podavače. Přitlačte papír dokud se nedotkne hranou vodící desky. Hlášení NO PAPER na displeji zmizí a objeví se COUNT 0. Promněte stoh papíru a vložte ho opatrně na střed podavače papír páčka vodící deska vodítko šroub Po přitištění stranových vodítek ke stranám stohu papíru upevněte vodítka zajišťovacími šrouby šroub Do podavače lze vložit stoh papíru vysoký maximálně 45 mm. Nepřekračujte tuto výšku. vodítko Sklopte páčku nastavení papíru. Stůl podavače se zvedne. Přesvědčte se vždy, že je páčka sklopena. Pokud by nebyla, nakládací kolečka poběží naprázdno a skládačka se za chvíli zastaví. páčka

12 Posuňte jezdec pro hrubé nastavení na obou skladových deskách do požadované polohy. Protože se při jednoduchém skladu druhá deska nepoužívá nastavte jezdec hrubého nastavení do mezní horní polohy abyste zabránili papíru vjíždět na druhou skladovou desku. 1/Uvolněte jezdec k posunutí jeho vytažením. Tyto jezdce nelze upevňovat nebo uvolňovat otáčením. 2/Otáčejte knoflíkem jemného nastavení několikrát vlevo nebo vpravo podle potřeby a přesvědčte se, že se pohybuje jemně. Pokud vkládáte velikost A4 a B5 dlouhou stranou k nakládací liště, nastavte jezce hrubého nastavení na značky B5 resp. B6. Používejte značky hrubého nastavení pouze orientačně. Používejte jemné nastavení podle měnících se podmínek jako teplota, vlhkost, kvalita a gramáž papíru, přesnost oříznutí a kvalita potisku. Nastavení tlaku podávání papíru. Pokud papír klouže a není podáván do stroje, změňte tlak podávání papíru z hodnoty Tenký papír na hodnotu Silný papír ovládacím knoflíkem Nastavení tlaku podávání papíru

13 Posuňte vykládací kolečka do odpovídající pozice podle tabulky u ovládacího panelu. Používejte tabulku nastavení pouze orientačně. Používejte jemné nastavení podle měnících se podmínek jako teplota, vlhkost, kvalita a gramáž papíru, přesnost oříznutí a kvalita potisku. Pokud vykládáte velikost A4 a B5 dlouhou stranou podle značky B5 resp. B6. Zmáčkni Start pro zkušební sklad Zmáčkni Stop po několika zkušebních skladech. Zkontroluj výsledek testu a nepřesnosti v zarovnání skladu na druhén testovacím vzorku. Pokud se objeví nepřesnosti skladu najdi kapitolu 3 Pokročilé operace článek 5 Oprava nepřesného zarovnání

14 Po dokončení nastavení stiskněte C na více než dvě vteřiny a vynulujte počítadlo. Stiskněte Start a skládejte Pro přerušení nebo zastavení skládání stiskněte Stop. Opětovným stisknutím tlačítka Start můžete pokračovat. Když dojde papír na podávacím stole skládačka se automaticky zastaví a na displeji se objevuje střídavě NO PAPER a odpočtené číslo počtu co zbývá složit. Pokud doplníte papír objeví se na displeji pouze odpočet. Když stiskněte C na více než dvě vteřiny vynulujte počítadlo. Pokud stisknete Start bez vynulování skládání bude pokračovat a a zbývající počet se bude zobrazovat na počítadle. Skládání jednoduchého skladu Protože při jednoduchém skladu se nepoužívá druhá skládací deska, musí být jezdec hrubého nastavení posunut na horní konec tímto způsobem. Posuňte jezdce hrubého nastavení druhé skládací desky na horní konec. Otáčejte knoflík jemného nastavení doleva tak dlouho, až jezdec hrubého nastavení bude úplně nahoře. Pokud není jezdec úplně nahoře může to způsobit u tenkého papíru nežádoucí záhyb cca 15 mm od místa skladu. Otáčením jemného nastavení se může vyřešit zasekávání papíru, nesprávné skládání a jiné mechanické dysfunkce.

15 1 Jednoduchý sklad standardního papíru 1-1. Jednoduchý sklad silného papíru Pokud skládáte kreslicí papír nebo silný kvalitní papír napůl linie skladu nebo část blízko středo se může prohnou v závislosti na okolních podmínkách( teplota, vlhkost), velikosti a směru vláken papíru. Pokud se to objeví, řiďte se následujícími pokyny. Otočte knoflík jemného nastavení druhé desky napravo u čtvrtinu otočky. Jezdec hrubého nastaveníse oddálí trochu od horního konce. Zmáčkni Start pro zkušební sklad Zmáčkni Stop po několika zkušebních skladech. Zkontroluj výsledek testu a nepřesnosti v zarovnání skladu na druhén testovacím vzorku. Pokud se objeví nepřesnosti skladu najdi kapitolu 3 Pokročilé operace článek 5 Oprava nepřesného zarovnání. Po dokončení nastavení stiskněte C na více než dvě vteřiny a vynulujte počítadlo.

16 Stiskněte Start a skládejte Pro přerušení nebo zastavení skládání stiskněte Stop. Opětovným stisknutím tlačítka Start můžete pokračovat. Když dojde papír na podávacím stole skládačka se automaticky zastaví a na displeji se objevuje střídavě NO PAPER a odpočtené číslo počtu co zbývá složit. Pokud doplníte papír objeví se na displeji pouze odpočet. Když stiskněte C na více než dvě vteřiny vynulujte počítadlo. Pokud stisknete Start bez vynulování skládání bude pokračovat a a zbývající počet se bude zobrazovat na počítadle Po skončení skládání otočte knoflík jemného nastavení zpět doprava aby jezdec hrubého nastavení byl na doraz v horní poloze

17 1-2. Dvojitý sklad silného papíru Pokud skládáte kvalitní silný papír 104,7 g/m2 na dvojitý sklad, skládací sekce může být otevřena pokud skládá na odkládací stůl, protože kvůli síle papíru nemůže složený papír projíždět přes vykládací kolečka. Mohlo by to být příčinou zasekávání papíru. Pokud se to objeví, řiďte se následujícími pokyny. Neskládejte silný papír 127,9 g/m2 na dvojitý sklad z důvodu problémů s výjezdem složených dokumentů. Povolte zajišťovací šrouby postraních vodítek a upravte je podle vkládaného papíru vodítko šroub šroub vodítko Zvedněte páčku vložení papíru a vložte několik listů do podavače. Přitlačte papír dokud se nedotkne hranou vodící desky. papír vodící deska Po přitištění stranových vodítek ke stranám stohu papíru upevněte vodítka zajišťovacími šrouby páčka Do podavače lze vložit stoh papíru vysoký maximálně 45 mm. Nepřekračujte tuto výšku. vodítko šroub šroub Sklopte páčku nastavení papíru. Stůl podavače se zvedne. vodítko Přesvědčte se vždy, že je páčka sklopena. Pokud by nebyla, nakládací kolečka poběží naprázdno a skládačka se za chvíli zastaví. páčka

18 Posuňte vykládací kolečka na pozici 5. Pokud vyzvedáváte kolečka rukou, zatlač páčky Na levé i pravé straně ve směru šipek, tak aby kolečka zůstala zvednuta. Stiskněte START pro pokusný výjezd a zkontrolujte zda pokusný sklad vyjíždí hladce. Pokud složený dokument nevyjíždí hladce, změňte pozici koleček na pozici 3 nebo 4. Zkontroluj výsledek testu a nepřesnosti v zarovnání skladu na druhén testovacím vzorku. Pokud se objeví nepřesnosti skladu najdi kapitolu 3 Pokročilé operace článek 5 Oprava nepřesného zarovnání

19 Po dokončení nastavení stiskněte C na více než dvě vteřiny a vynulujte počítadlo. Stiskněte Start a skládejte Pro přerušení nebo zastavení skládání stiskněte Stop. Opětovným stisknutím tlačítka Start můžete pokračovat. Když dojde papír na podávacím stole skládačka se automaticky zastaví a na displeji se objevuje střídavě NO PAPER a odpočtené číslo počtu co zbývá složit. Pokud doplníte papír objeví se na displeji pouze odpočet. Když stiskněte C na více než dvě vteřiny vynulujte počítadlo. Pokud stisknete Start bez vynulování skládání bude pokračovat a a zbývající počet se bude zobrazovat na počítadle Vykládací kolečka Vykládací vidlice páčky Po ukončení operací posuňte páčky na vykládací vidlici ve směru šipek pás

20 1-3. Dvojitý sklad B6 tenkého papíru Při skládání kvalitního papíru velikosti B6 gramáže mezi 64 a 82 g/m2 do dvojitého skladu se mohou objevit potíže se zasekáváním papíru. Použijte dodané vodící lišty k odstranění potíží. Sejměte vodicí lištu z magnetu pod vrchním krytem přístroje. vodící lišta Připevněte vodící lištu do středu mezi vykládací pásy. vykládací pásy vodící lišta Nastavte vykládací kolečka do pozice 4 vykládací kolečka Stiskněte START pro pokusný výjezd a zkontrolujte zda pokusný sklad vyjíždí hladce.

21 Pokud složený dokument nevyjíždí hladce, změňte pozici koleček. Zkontroluj výsledek testu a nepřesnosti v zarovnání skladu na druhén testovacím vzorku. Pokud se objeví nepřesnosti skladu najdi kapitolu 3 Pokročilé operace článek 5 Oprava nepřesného zarovnání Po dokončení nastavení stiskněte C na více než dvě vteřiny a vynulujte počítadlo. Stiskněte Start a skládejte Pro přerušení nebo zastavení skládání stiskněte Stop. Opětovným stisknutím tlačítka Start můžete pokračovat. Když dojde papír na podávacím stole skládačka se automaticky zastaví a na displeji se objevuje střídavě NO PAPER a odpočtené číslo počtu co zbývá složit. Pokud doplníte papír objeví se na displeji pouze odpočet. Když stiskněte C na více než dvě vteřiny vynulujte počítadlo. Pokud stisknete Start bez vynulování skládání bude pokračovat a a zbývající počet se bude zobrazovat na počítadle Po skončení skládání vyjměte vodící lištu a uložte jí zpět na magnet pod horním krytem přístroje.

22 2. Individuální skládání standardního papíru Individuální skládání je postup skládání papíru, kdy si individuálně nastavujete jezdce na první i druhé skládací desce. Následující popis individuálního skládání si bere jako příklad sklad akordeon Povolte zajišťovací šrouby postraních vodítek a upravte je podle vkládaného papíru vodítko šroub šroub vodítko Zvedněte páčku vložení papíru a vložte několik listů do podavače. Přitlačte papír dokud se nedotkne hranou vodící desky. Hlášení NO PAPER na displeji zmizí a objeví se COUNT 0. Promněte stoh papíru a vložte ho opatrně na střed podavače papír vodící deska páčka vodítko šroub Po přitištění stranových vodítek ke stranám stohu papíru upevněte vodítka zajišťovacími šrouby šroub Do podavače lze vložit stoh papíru vysoký maximálně 45 mm. Nepřekračujte tuto výšku. vodítko Sklopte páčku nastavení papíru. Stůl podavače se zvedne. Přesvědčte se vždy, že je páčka sklopena. Pokud by nebyla, nakládací kolečka poběží naprázdno a skládačka se za chvíli zastaví. páčka

23 Složte papír jak potřebujete a změřte rozměry A, B a C Rozměry se mohou pohybovat v těchto rozmezích: A: mm ( rozměr pro 1. desku) B: mm ( rozměr pro 2. desku) C: 216 mm nebo kratší ( délka složeného papíru) Nastavte jezdec hrubého nastavení na první skládací desce na značku podle rozměru A Nastavte jezdec hrubého nastavení na druhé skládací desce na značku podle rozměru B Uvolněte jezdec k posunutí jeho vytažením. Tyto jezdce nelze upevňovat nebo uvolňovat otáčením. Po hrubém nastavení otáčejte knoflíkem jemného nastavení několikrát vlevo nebo vpravo podle potřeby pro doladění jezdce. Posuňte vykládací kolečka do požadované pozice podle nasledující tabulky Používejte tabulku nastavení pouze orientačně. Používejte jemné nastavení podle měnících se podmínek jako teplota, vlhkost, kvalita a gramáž papíru, přesnost oříznutí a kvalita potisku.

24 Pozice koleček rozměr složeného papíru Druhy skladů až 216 mm A3:jednoduchý, nepravidelný akordeon, brána B4:jednoduchý Jednoduchý větší než A ,5 až 182 mm B4: nepravidelný akordeon, brána 3 128,5 až 148,5 mm A4: jednoduchý, nepravidelný akordeon, brána A3: dopis, akordeon až 128,5 mm A5: jednoduchý, nepravidelný akordeon, brána B5: jednoduchý, nepravidelný akordeon, brána B4: dopis, akordeon 5 40 až 105 mm B6: jednoduchý, dvojitý, dopis, akordeon, nepravidelný akordeon, brána A5: dvojitý, dopis, akordeon B5: dvojitý, dopis, akordeon A4: dvojitý, dopis, akordeon B4: dvojitý, A3: dvojitý Zmáčkni Start pro zkušební sklad Zmáčkni Stop po několika zkušebních skladech. Zkontroluj výsledek testu a nepřesnosti v zarovnání skladu na druhén testovacím vzorku. Pokud se objeví nepřesnosti skladu najdi kapitolu 3 Pokročilé operace článek 5 Oprava nepřesného zarovnání Po dokončení nastavení stiskněte C na více než dvě vteřiny a vynulujte počítadlo. Stiskněte Start a skládejte Pro přerušení nebo zastavení skládání stiskněte Stop. Opětovným stisknutím tlačítka Start můžete pokračovat. Když dojde papír na podávacím stole skládačka se automaticky zastaví

25 3. Standardní skládání nestandardních rozměrů Jiné rozměry než šest standardních DIN velikostí nazýváme nestandardní rozměry. Tyto rozměry lze skládat následujícím způsobem. Maximum: 297 x 432 mm Minimum: 128 x 182 mm Následující postup popisuje jako příklad jednoduchý sklad papíru o délce 300 mm. Změřte délku papíru Podle následující tabulky nastavte jezdce hrubého nastavení na obou skládacích deskách. Druh jednoduchý dvojitý nepravidelný dopisní akordeon brána skladu akordeon 1.deska L/2 L/2 3L/4 L/3 2L/3 L/4 2. deska horní konec L/4 L/4 L/3 L/3 L/2 L = délka papíru Podle tabulky nastavte jezdce hrubého nastavení na 150 mm (300 mm 2) Uvolněte jezdec k posunutí jeho vytažením. Tyto jezdce nelze upevňovat nebo uvolňovat otáčením. Po hrubém nastavení otáčejte knoflíkem jemného nastavení několikrát vlevo nebo vpravo podle potřeby pro doladění jezdce.

26 Posuňte jezdce hrubého nastavení na druhé desce na horní konec. Posuňte vykládací kolečka do požadované pozice podle tabulky nastavení koleček. Pro tento příklad nastavte do pozice 2 pro konečný rozměr 150 mm. Povolte zajišťovací šrouby postraních vodítek a upravte je podle vkládaného papíru Zvedněte páčku vložení papíru a vložte několik listů do podavače. Přitlačte papír dokud se nedotkne hranou vodící desky. Hlášení NO PAPER na displeji zmizí a objeví se COUNT 0. Promněte stoh papíru a vložte ho opatrně na střed podavače

27 Po přitištění stranových vodítek ke stranám stohu papíru upevněte vodítka zajišťovacími šrouby Do podavače lze vložit stoh papíru vysoký maximálně 45 mm. Nepřekračujte tuto výšku. Sklopte páčku nastavení papíru. Stůl podavače se zvedne. Přesvědčte se vždy, že je páčka sklopena. Pokud by nebyla, nakládací kolečka poběží naprázdno a skládačka se za chvíli zastaví. Zmáčkni Start pro zkušební sklad Zmáčkni Stop po několika zkušebních skladech. Zkontroluj výsledek testu a nepřesnosti v zarovnání skladu na druhén testovacím vzorku. Pokud se objeví nepřesnosti skladu najdi kapitolu 3 Pokročilé operace článek 5 Oprava nepřesného zarovnání Po dokončení nastavení stiskněte C na více než dvě vteřiny a vynulujte počítadlo. Stiskněte Start a skládejte Pro přerušení nebo zastavení skládání stiskněte Stop. Opětovným stisknutím tlačítka Start můžete pokračovat. Když dojde papír na podávacím stole skládačka se automaticky zastaví

28 4. Křížové skládání Křížové skládání je skládání jednoduchého skladu ještě jednou na dvě nebo tři části Maximální gramáž papíru by měla být 104,7 g/m 2. Nicméně gramáž může být různá v závislosti na okolnostech jako teplota, vlhkost, kvalita a gramáž papíru, přesnost oříznutí a kvalita potisku. Pokud je papír křížově skládán, může se objevit vnitřmí prohnutí hřbetu skladu nebo nepřesnost zarovnání v závislosti na okolních podmínkách a vlastnostech tisku a papíru. Nejedná se o dysfunkci skládačky Křížové skládání standardních velikostí papíru Velikosti, které lze skládat křížovým skladem jsou na3, B4, A4, B5. Následující návod popisuje způsob křížového skládání velikosti DIN A3. Křížové skládání je možné při podávání kratší stranou. Složte velikost A3 podle kapitoly Základní operace Stiskněte pevně prsty složený hřbet, aby se papír při skládání nedeformoval a nasklouzával Zvedněte páčku vložení papíru a vložte složené listy do podavače hřbetem od obsluhy. Do podavače lze vložit stoh papíru vysoký maximálně 36 mm. Nepřekračujte tuto výšku.

29 Povolte zajišťovací šrouby postraních vodítek a upravte je podle vkládaného papíru Po přitištění stranových vodítek ke stranám stohu papíru upevněte vodítka zajišťovacími šrouby Sklopte páčku nastavení papíru. Stůl podavače se zvedne. Přesvědčte se vždy, že je páčka sklopena. Pokud by nebyla, nakládací kolečka poběží naprázdno a skládačka se za chvíli zastaví. Nastavte jezdec hrubého nastavení na první skládací desce na značku pro jednoduchý sklad A4. Pokud je originální dokument velikosti B4, A4 nebo B5 jezdec musí být nastaven na pozici B5, A5 resp.b6

30 Posuňte jezdce hrubého nastavení druhé skládací desky na horní konec. Uvolněte jezdec k posunutí jeho vytažením. Tyto jezdce nelze upevňovat nebo uvolňovat otáčením. Po hrubém nastavení otáčejte knoflíkem jemného nastavení několikrát vlevo nebo vpravo podle potřeby pro doladění jezdce. Posuňte vykládací kolečka do požadované pozice podle tabulky nastavení koleček. Pro tento příklad (A4, jednoduchý sklad)nastavte do pozice 3 Otevřete horní kryt Uvolněte nastavovací šroub, posuňte posouvací kolečko ke straně a utáhněte nastavovací šroub. Vyjměte páku pro křížové skládání uložený v horním krytu Zavřete horní kryt

31 Připojte páku k postrannímu vodítku na straně vzdálenější od obsluhy. Umísti zatěžovací váleček na hřbet přeložení. Při přidávání papíru na podavač je třeba páku pro křížový sklad nadzvednout. Nastav ovladač tlaku podávání papíru na pozici Tenký papír. Pokud papír klouže a není podáván do skládačky změňte nastavení na Silný papír Zmáčkni Start pro zkušební sklad Zmáčkni Stop po několika zkušebních skladech. Zkontroluj výsledek testu a nepřesnosti v zarovnání skladu na druhén testovacím vzorku. Pokud se objeví nepřesnosti skladu najdi kapitolu 3 Pokročilé operace článek 5 Oprava nepřesného zarovnání Po dokončení nastavení stiskněte C na více než dvě vteřiny a vynulujte počítadlo. Stiskněte Start a skládejte Pro přerušení nebo zastavení skládání stiskněte Stop. Opětovným stisknutím tlačítka Start můžete pokračovat. Když dojde papír na podávacím stole skládačka se automaticky zastaví a na displeji se objevuje střídavě NO PAPER a odpočtené číslo počtu co zbývá složit. Pokud doplníte papír objeví se na displeji pouze odpočet. Když stiskněte C na více než dvě vteřiny vynulujte počítadlo. Pokud stisknete Start bez vynulování skládání bude pokračovat a a zbývající počet se bude zobrazovat na počítadle. Uložte zpět páku pro křížové skládání

32 4-2. Křížové skládání nestandardní velikosti papíru Jiné rozměry než šest standardních DIN velikostí nazýváme nestandardní rozměry. Tyto rozměry lze skládat následujícím způsobem. Maximum: 297 x 432 mm Minimum: 128 x 182 mm Následující postup popisuje jako příklad jednoduchý sklad papíru o délce 300 mm. Složte velikost A3 podle kapitoly Základní operace Délka: mm Změřte délku papíru Přejeďte stisknutými prsty po složeném hřbetu, aby se papír při skládání nedeformoval a nesklouzával. Šířka: mm Zvedněte páčku vložení papíru a vložte složené listy do podavače hřbetem od obsluhy. Do podavače lze vložit stoh papíru vysoký maximálně 36 mm. Nepřekračujte tuto výšku. Povolte zajišťovací šrouby postranních vodítek a upravte je podle vkládaného papíru Po přitištění stranových vodítek ke stranám stohu papíru upevněte vodítka zajišťovacími šrouby Sklopte páčku nastavení papíru. Stůl podavače se zvedne. Přesvědčte se vždy, že je páčka sklopena. Pokud by nebyla, nakládací kolečka poběží naprázdno a skládačka se za chvíli zastaví.

33 Podle uvedené tabulky nastavte jezdec hrubého nastavení na první a druhé skládací desce. Podle tabulky nastavte jezdce hrubého nastavení na 150 mm (300 mm 2) Druh jednoduchý dopisní skladu 1.deska L/2 L/3 2. deska horní konec L/3 Posuňte jezdce hrubého nastavení na druhé desce na horní konec. Uvolněte jezdec k posunutí jeho vytažením. Tyto jezdce nelze upevňovat nebo uvolňovat otáčením. Po hrubém nastavení otáčejte knoflíkem jemného nastavení několikrát vlevo nebo vpravo podle potřeby pro doladění jezdce. Posuňte vykládací kolečka do požadované pozice podle tabulky nastavení koleček. Pro tento příklad nastavte do pozice 2 Dále postupujte jako při křížovém skládání standardních rozměrů papíru

34 5. Korekce nepřesností skládání Nepřesnosti jsou dvou typů: nepřesnost podél vertikální délky papíru a nepřesnosti mezi stranami složeného dokumentu 5-2.Korekce nepřesností vertikálních délek papíru 1. Jemné nastavení na první skládací desce Typ skládání jednoduchý dvojitý nepravidelný akordeon dopisní akordeon brána Povrch A A je delší A je kratší A je delší A je kratší A je delší A je kratší A je delší A je kratší A je delší A je kratší A je delší A je kratší nastavení otáčet doleva otáčet doprava otáčet doleva otáčet doprava otáčet doprava otáčet doleva otáčet doleva otáčet doprava otáčet doprava otáčet doleva otáčet doleva otáčet doprava

35 Jemné nastavení na druhé skládací desce Typ skládání Povrch B Nastavení jednoduchý Druhá skládací deska se při tomto skladu nepoužívá dvojitý nepravidelný akordeon dopisní akordeon brána B je delší B je kratší B je delší B je kratší B je delší B je kratší B je delší B je kratší B je delší B je kratší otáčet doleva otáčet doprava otáčet doleva otáčet doprava otáčet doprava otáčet doleva otáčet doprava otáčet doleva otáčet doprava otáčet doleva

36 5-2.Korekce nepřesností zarovnání mezi stranami dokumentu Pokud je skládaný papír nepřesně zarovnán mezi stranami dokumentu jak je ukázáno na obrázku, otáčejte ovladačem zarovnání tak dlouho až nepřesnosti odstraníte Otáčej ovladačem zarovnání naznačeným způsobem Ovladač zarovnání Pokud je nepřesnost jako na obrázku A otáčejte ovladačem podle šipky. Pokud je nepřesnost jako na obrázku B otáčejte ovladačem podle šipky. Ovladač zarovnání Ovladač zarovnání Po odstranění nepřesností se ujistěte že jste zarovnali ovladač s okrouhlým otvorem na podavači špendlíkem. Posice kdy se otvor potká se špendlíkem je standardní. Ovladač zarovnání
