Puritan Bennett. Vozíky na kompresor ventilátorů řady 800 Vozíky na ventilátory řady 800 se stojanem. Kontrola obsahu sady.

Rozměr: px
Začít zobrazení ze stránky:

Download "Puritan Bennett. Vozíky na kompresor ventilátorů řady 800 Vozíky na ventilátory řady 800 se stojanem. Kontrola obsahu sady."

Transkript

1 Návod k montáži Puritan Bennett Vozíky na kompresor ventilátorů řady 800 Vozíky na ventilátory řady 800 se stojanem TM Kontrola obsahu sady Ujistěte se, že máte všechny součásti uvedené v Tab. 1 a upínače zobrazené na Obr. 1. Návod si uschovejte pro případ nutnosti objednání náhradních součástí k vozíku Rev. A 1

2 Tab. 1. Obsah sady Počet Popis 2 Kolečka s brzdou 2 Kolečka bez brzdy 1 Sestava základny 1 Konzola, zásuvka 1 Zásuvka, sběrač 1 Sestava police, prostřední 1 Sestava police, horní 2 Sestavy hadiček, vertikální 1 Sestava rukojeti, levá 1 Sestava rukojeti, pravá 1 Klíč, na kolečka 1 Allenův klíč, velikost 5/16" 1 Allenův klíč, velikost 5/32" 1 Šroubovák, křížový : Šroub 3/8-16 (2) Šroub 8-32 (2) Šroub 1/4-20 (2) Plochá podložka (2) Pojistná podložka (2) Zakončení (4) Obr. 1. Upínače jsou součástí balení Rev. A

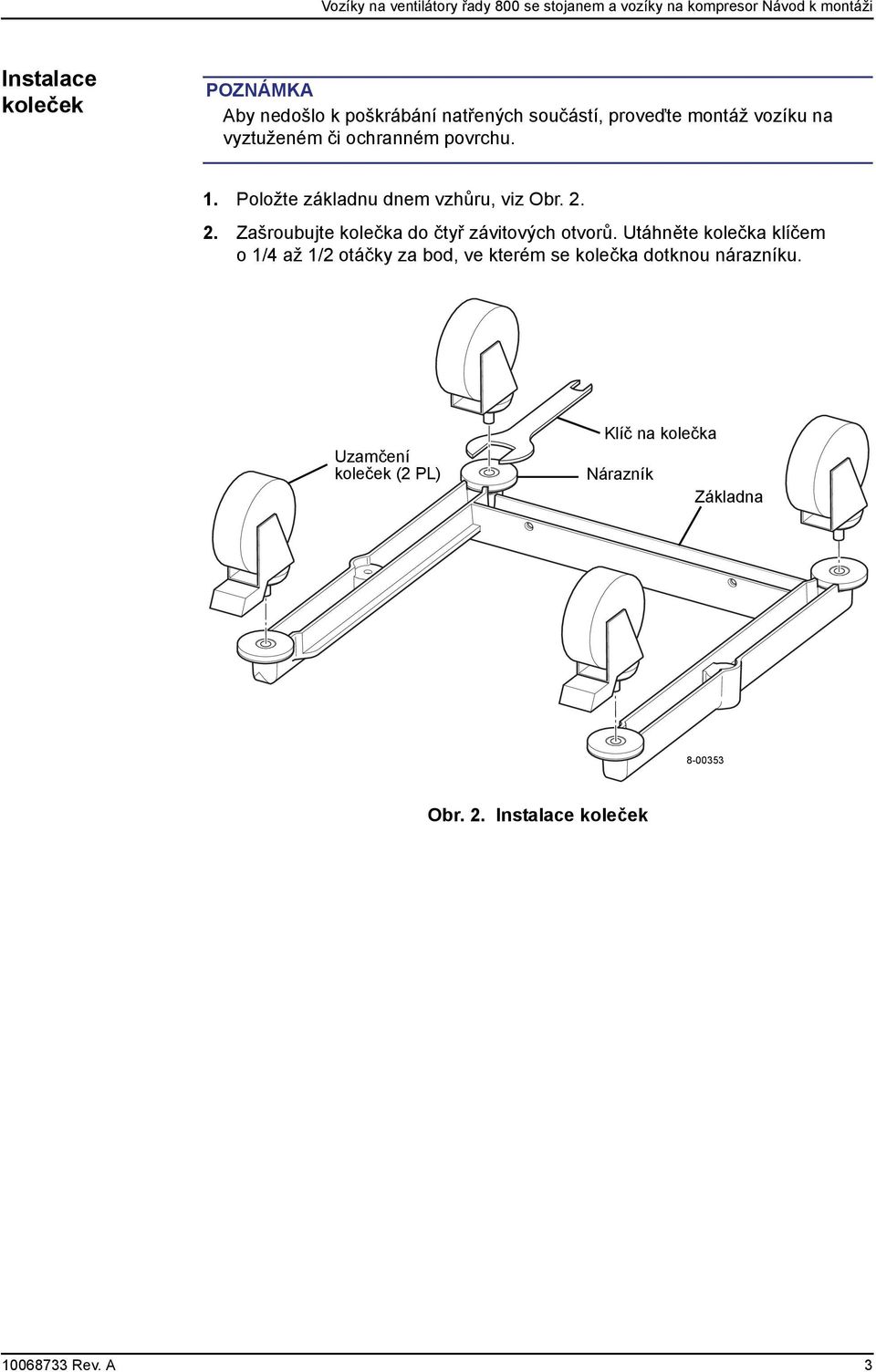

3 Instalace koleček POZNÁMKA Aby nedošlo k poškrábání natřených součástí, proveďte montáž vozíku na vyztuženém či ochranném povrchu. 1. Položte základnu dnem vzhůru, viz Obr Zašroubujte kolečka do čtyř závitových otvorů. Utáhněte kolečka klíčem o 1/4 až 1/2 otáčky za bod, ve kterém se kolečka dotknou nárazníku. Uzamčení koleček (2 PL) Klíč na kolečka Nárazník Základna Obr. 2. Instalace koleček Rev. A 3

4 Připojení konzoly zásuvky k prostřední polici 1. Odstraňte zásuvku z konzoly. 2. Nasměrujte konzolu zásuvky dvěma kruhovými úchytkami směrem k přední části prostřední police, viz Obr. 3. Nainstalujte konzolu za použití dvou šroubů Utáhněte šrouby a zkontrolujte, zda je objímka řádně upevněna na místě. Šroub 8-32 (2 PL) Konzola zásuvky Prostřední police Přední část police Obr. 3. Instalace konzoly zásuvky Rev. A

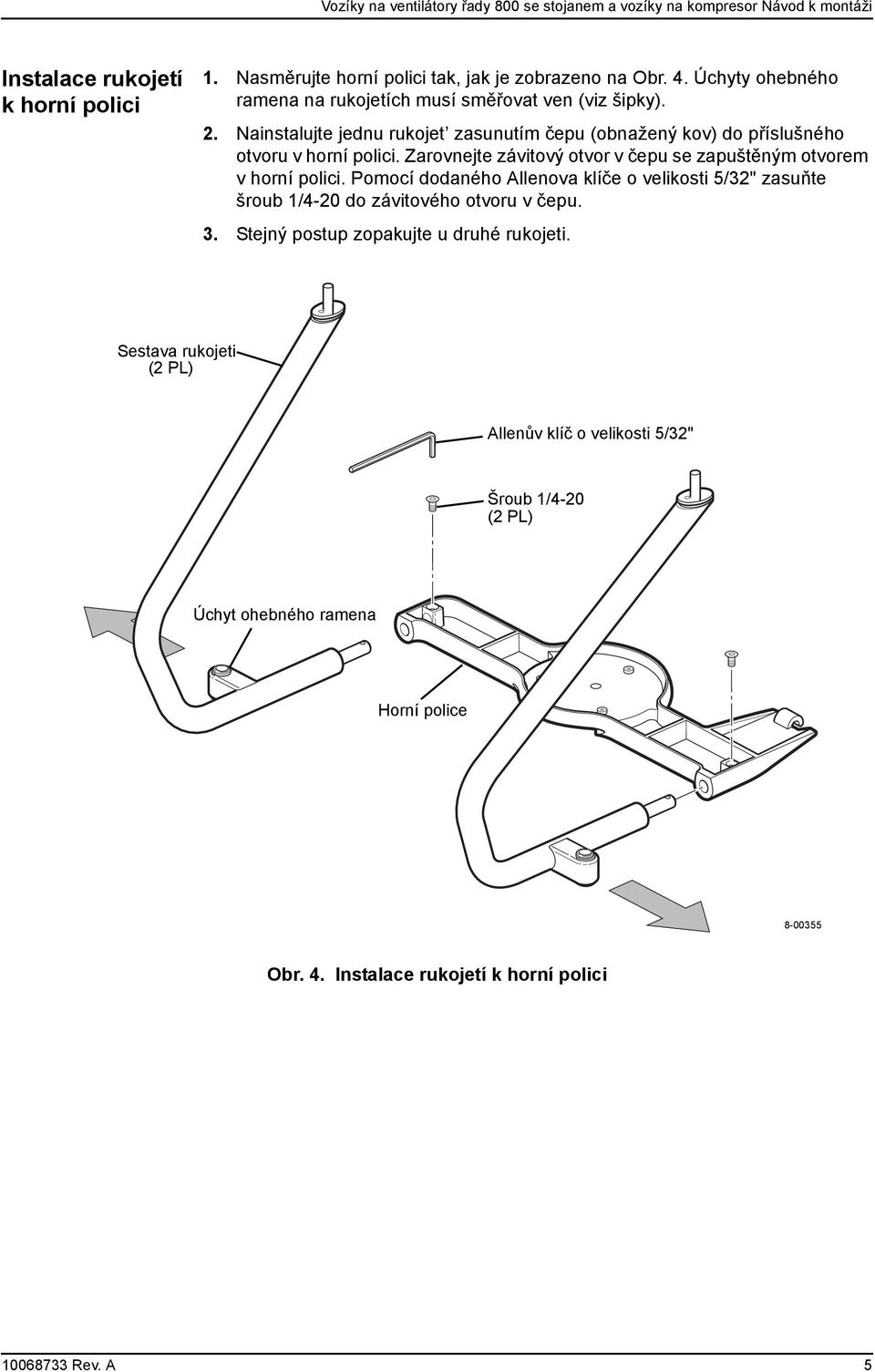

5 Instalace rukojetí k horní polici 1. Nasměrujte horní polici tak, jak je zobrazeno na Obr. 4. Úchyty ohebného ramena na rukojetích musí směřovat ven (viz šipky). 2. Nainstalujte jednu rukojet zasunutím čepu (obnažený kov) do příslušného otvoru v horní polici. Zarovnejte závitový otvor v čepu se zapuštěným otvorem v horní polici. Pomocí dodaného Allenova klíče o velikosti 5/32" zasuňte šroub 1/4-20 do závitového otvoru v čepu. 3. Stejný postup zopakujte u druhé rukojeti. Sestava rukojeti (2 PL) Allenův klíč o velikosti 5/32" Šroub 1/4-20 (2 PL) Úchyt ohebného ramena Horní police Obr. 4. Instalace rukojetí k horní polici Rev. A 5

6 Sestavení prostřední a horní police 1. Umístěte prostřední polici na závrtné šrouby vystupující ze sestav rukojetí. Respektujte orientaci police vzhledem k rukojetím a horní polici. 2. Nasměrujte jednu z rovných hadiček tak, jak je zobrazeno na Obr. 5. Rukou zašroubujte rovnou hadičku do závitů na sestavě rukojeti. Do bočního otvoru v rovné hadičce zasuňte šroubovák a hadičku utáhněte. Utáhněte rovnou hadičku o 1/8 závitu za bod pevného kontaktu s prostřední policí. 3. Stejný postup zopakujte u druhé rovné hadičky. 1/8 otáčky Boční otvor Tento konec Rovná hadička (2 PL) Obr. 5. Sestavení prostřední a horní police Rev. A

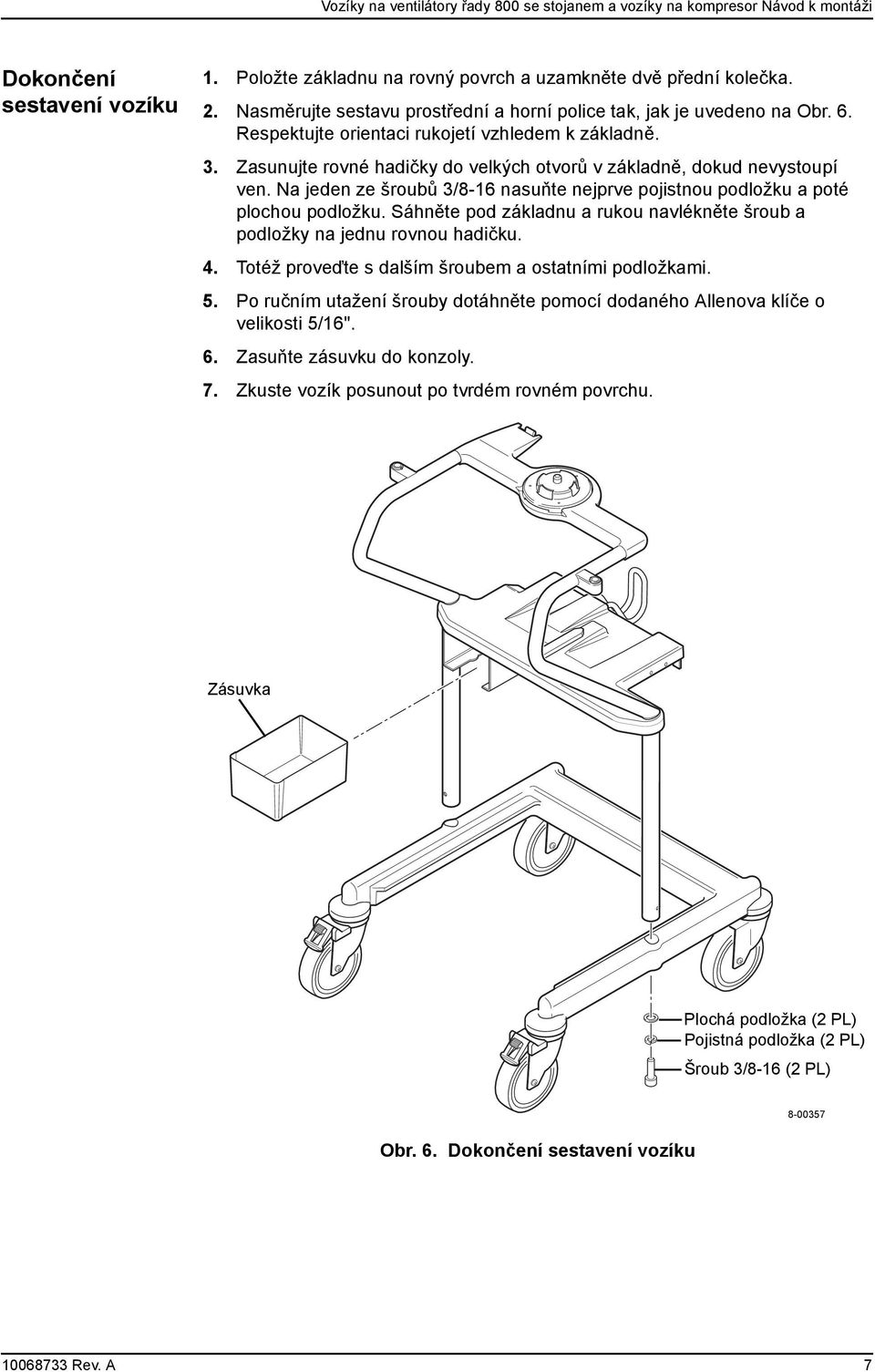

7 Dokončení sestavení vozíku 1. Položte základnu na rovný povrch a uzamkněte dvě přední kolečka. 2. Nasměrujte sestavu prostřední a horní police tak, jak je uvedeno na Obr. 6. Respektujte orientaci rukojetí vzhledem k základně. 3. Zasunujte rovné hadičky do velkých otvorů v základně, dokud nevystoupí ven. Na jeden ze šroubů 3/8-16 nasuňte nejprve pojistnou podložku a poté plochou podložku. Sáhněte pod základnu a rukou navlékněte šroub a podložky na jednu rovnou hadičku. 4. Totéž proveďte s dalším šroubem a ostatními podložkami. 5. Po ručním utažení šrouby dotáhněte pomocí dodaného Allenova klíče o velikosti 5/16". 6. Zasuňte zásuvku do konzoly. 7. Zkuste vozík posunout po tvrdém rovném povrchu. Zásuvka Plochá podložka (2 PL) Pojistná podložka (2 PL) Šroub 3/8-16 (2 PL) Obr. 6. Dokončení sestavení vozíku Rev. A 7

8 8. Pokud se některé kolečko nedotýká země nebo pokud se vozík diagonálně kolébá na dvou kolečkách, proveďte následující: a. Přidejte pod příslušné kolečko několik zakončení, dokud mezera mezi kolečkem a podlahou nezmizí. b. Položte vozík na stranu a odstraňte kolečko. c. Přidejte maximálně dvě zakončení na závitový dřík a znovu připojte kolečko podle pokynů v části Instalace koleček. d. V případě potřeby přidejte maximálně dvě zakončení na dřík protilehlého kolečka. Tab. 2. Seznam součástí sady vozíku (díl č ) Číslo položky (Obr. 7) Číslo součásti Množství Popis Sestava police, horní Police, horní Šroub, PAN, 6-32 x 0,75, sems (připojení základny grafického uživatelského rozhraní k vozíku) Základna, grafické uživatelské rozhraní Západka Pružina, západka Sestava police, prostřední Zavěšení, hadičky Šroub, PAN, x 5/8, sems (připojení zavěšení k prostřední polici) Police, prostřední Kolejnicový systém, uchycení, dýchací jednotka Šroub, PAN, x 5/8, sems (připojení kolejnicového systému uchycení dýchací jednotky k vozíku) Konzola, horní kolejnice záložního zdroje, pravá Šroub, FH, 8-32 x 3/8 (připojení konzol kolejnic záložního zdroje k vozíku) Konzola, horní kolejnice záložního zdroje, levá (nezobrazena) Sestava hadiček, vertikální Podložka, plochá, 3/8 (připojení vertikálních hadiček k sestavě základny) Pojistná podložka, SR, 3/8 (připojení vertikálních hadiček k sestavě základny) Šroub, SOC, 3/8-16 x 1-1/4 (připojení vertikálních hadiček k sestavě základny) SP 1 Sada koleček Rev. A

9 Tab. 2. Seznam součástí sady vozíku (díl č ) (pokračování) Číslo položky (Obr. 7) Číslo součásti Množství Popis Kolečko, přední (s brzdou) Kolečko, zadní (bez brzdy) Sestava základny Nárazník Základna Zásuvka, sběrač Šroub, FH, 8-32 x 3/8, s nylonovou špičkou (připojení konzoly zásuvky k prostřední polici) Konzola, zásuvka Sestava rukojeti, pravá Rukojet, pravá Úchyt, ohebné rameno Kroužek, pojistný (k připojení úchytu ohebného ramena k horní polici) Sestava rukojeti, levá Rukojet, levá Úchyt, ohebné rameno Kroužek, pojistný (k připojení úchytu ohebného ramena k horní polici) Šroub, FH, 1/4-20 x 1/2, s nylonovou špičkou (připojení sestav rukojetí k horní polici) Zakončení, ploché, velikost 3/4" vnější průměr x 1/2" vnitřní průměr x 0,025" tloušt ka (nezobrazeno) Klíč, na kolečka (nezobrazen) Allenův klíč, velikost 5/16" (nezobrazen) Allenův klíč, velikost 5/32" (nezobrazen) Šroubovák, křížový (nezobrazen) Rev. A 9

10 (2 PL) (3 PL) (2 PL) (3 PL) (4 PL) (2 PL) 27 (2 PL) (4 PL) (2 PL) 21 (2 PL) 17 (2 PL) 18 (2 PL) 19 (2 PL) Obr. 7. Sada vozíku Rev. A
