1 SONDEX Celosvařované výměníky tepla SPS a SAW Copyright Sondex A/S

2 Sondex A/S je dánská společnost specializující se na vývoj, konstrukci a výrobu deskových výměníků tepla. Od svého založení v roce 1984 se Sondex A/S rozrostla do široké globální sítě poboček, agentur a dceřiných společností a je nyní považována za jednoho ze světových lídrů v oblasti deskových výměníků tepla. Nabízíme komplexní řešení pro přenos tepla a to široké škále oborů, především pak v oblastech vytápění a chlazení. Kromě tradičních deskových výměníků náš sortiment zahrnuje i specielní typy, jako jsou například desky typu Free Flow, polosvařované výměníky, výměníky typu Plate & Shell (SPS), pájené výměníky (i bez použití mědi jako pájky) a zařízení na úpravu mořské vody na pitnou. Naše síť vysoce kvalifikovaných techniků je Vám vždy k dispozici s případnou podporou všech produktů společnosti Sondex. Efektivní výrobky na vysoké úrovni nám umožňují neustálý růst a zaručují, že Sondex A/S je i nadále ve vedoucím postavení na trhu. Rádi bychom Vám představili celosvařovanou řadu výměníků tepla Sondex All Welded (SAW) a řadu Sondex Plate and Shell (SPS). Celosvařované výměníky Sondex Vývoj výrobků Sondex umožnil dosáhnout stejné tepelné účinnosti svařovaných výměníků tepla, jako je tomu u tradičních skládaných (montovaných) typů. Toho bylo docíleno přenosem technologie a našich dlouholetých zkušeností z výroby skládaných výměníků tepla. Nová technologie výroby svařovaných výměníků tepla Sondex nabízí řadu tepelných výměníků pracujících s vysokými turbulencemi médií. To má za následek vysoký přestup tepla a vysokou účinnost těchto výměníků tepla. Výše popsaná vysoká účinnost našich desek zajišťuje možnost použití i pro aplikace s malým teplotním rozdílem na primární a sekundární straně. V porovnání s trubkovými výměníky tepla nabízí naše řada celosvařovaných výměníků vyšší účinnost a minimální požadavky na prostor. Vzhledem k tomu, že u tohoto typu výměníků tepla vůbec nepoužíváme těsnění, existuje jen velmi málo aplikací, které nemohou být touto technologií řešeny. Typickými aplikacemi pro tento druh tepelných výměníků jsou média s vysokou teplotou anebo vysokým pracovním tlakem, stejně jako zpracování agresivních látek, kde by tradiční těsnění nemohlo být použito. Prostorová náročnost

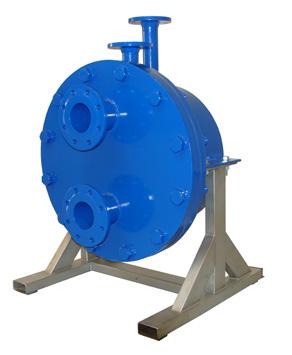

3 Celosvařené výměníky tepla typu Sondex Plate & Shell (SPS) Kontrukce: Tepelný výměník SPS obsahuje celosvařený blok desek s geometrií takzvaných rybích kostí (šípovitý tvar). Médium vstupuje otvorem a protéká přes celou teplosměnnou plochu této kruhové desky. K přenosu tepla dochází mezi horkou a studenou stranou a to bez možnosti smíchání těchto dvou médií. Geometrie rybí kosti zajišťuje turbulentní proudění uvnitř efektivní plochy. Kromě toho tato geometrie zajišťuje kovové kontakty mezi deskami a tak je dosaženo i optimálního diferenčního tlaku. Dle výkonu, typu produktů, jejich termodynamických vlastností, teplot a požadavoaných tlakových ztrát je navržen optimální výměník s příslušnou teplosměnnou plochou. Celosvařený blok desek (plate side) je následně uložen do pouzdra (shell side). Deskové výměníky typu SPS obsahují celosvařený blok desek, kdy jsou k sobě každá z desek laserově svařované moderními svařovacími stroji. Laserově svařené kazety jsou vhodné pro chemické aplikace, chladící účely, stejně jako pro aplikace kondenzační či vypařovací, pro oblast námořního průmyslu, elektráren, rekuperace tepla a dalších aplikací, kde je požadavek na velmi vysoké či velmi nízké provozní teploty a tlaky. Maximální pracovní tlak až 4,0 MPa. Maximální provozní teploty od -100 C do +400 C.

4 Celosvařenované výměníky Sondex All Welded (SAW) Naše řada celosvařovaných výměníků SAW je sestavena ze svařeného bloku desek v rámu, jako je tomu u skládaných výměníků tepla. Jde o perfektní řešení všude tam, kde nelze použít tradiční těsnění z důvodu vysokého tlaku, vysoké provozní teploty anebo přílišné agresivity použitých médií. Typické aplikace pro naši celosvařovanou řadu SAW jsou stejné, jako je tomu u řady SPS (Sondex Plate and Shell). Jediným zásadnějším rozdílem je, že SAW řada je navržena specielně pro menší teplotní rozdíly užívaných médií. Celosvařované výměníky SAW jsou určeny pro pracovní teploty od -100 C do +400 C a to až pro pracovní tlak 4,0 MPa. Konstrukce: Celosvařované výměníky SAW obsahují laserem (MAG nebo TIG) svařený blok desek, který je vzhledem k nutnosti často vysoké tlakové odolnosti stažen šrouby, jako je tomu u tradičního skládaného výměníku.

5 Svařované výměníky tepla Sondex Sortiment svařovaných výměníků tepla se v současné chvíli skládá ze dvou druhů. Jedná se o výměníky kruhové Sondex Plate and Shell (SPS) a výměníky tradičního obdélníkového tvaru Sondex All Welded (SAW). Výměníky SPS (Sondex Plate a Shell) V rámci SPS svařovaných výměníků tepla můžeme nabídnout celou řadu jednotek s připojením od DN25 až do do DN350 na straně desek a s připojením DN25 až DN1200 na straně pláště. Vzhledem k množství nabízených velikostí se společnost Sondex řadí k předním výrobcům tohoto typu celosvařovaných výměníků tepla. Řada SPS je určena pro pracovní tlaky až 4,0 MPa a provozní teploty od -100 C do +400 C. Výměníky SPS jsou standardně vyráběné z nerezového bloku desek a uhlíkového či případně nerezového pláště. Další materiály jsou k dispozici na základě konkrétní poptávky. Výměníky SAW (Sondex All Welded) Tato řada celosvařovaných výměníků tepla je specielně určena k pokrytí aplikací s malým rozdílem teplot mezi primární a sekundární stranou. Díky tomu je možné použít tento typ výměníku i pro média, které obsahují větší částice či vlákna a to bez většího rizika zanášení výměníku. Robustní konstrukce řady SAW umožňuje provozní teploty až 400 C a konstrukční tlak 4,0 MPa. Vhodné použití naší celosvařené řady (SPS a SAW) Vhodné využití tohoto druhu deskového výměníku je velmi rozsáhlé, což vyplývá i z níže uvedeného seznamu možného použití: Centrální zásobování teplem Elektrárny Chemický průmysl Ocelářský průmysl Papírenství Ropný a plynárenský průmysl Petrochemický průmysl Námořní aplikace Cukrovarnictví Zpracování rostlinných olejů CIP stanice v potravinářských či mlékárenských závodech Chlazení Desky naší celosvařené řady SAW jsou navrženy jak v kontaktním provedení mezi deskami, tak i s takzvaným volným tokem (bez kontaktních míst mezi deskami) na jedné z průtokových kanálů. SPS SAW

6 Je moudré zvolit řešení Sondex! Skládané deskové výměníky tepla Skládané (nazývané také montované či rozebiratelné) deskové výměníky tepla jsou hojně využívány v řadě aplikací, ať už se jedná o oblasti topení, chlazení, potravinářský průmysl, chemické oblasti, HVAC, rekuperaci tepla či dalších. Naše deskové výměníky je možné používat do pracovního tlaku 25 bar a provozní teploty 200 C. Naše výměníky jsou dobře známé pro: Bezpečnost provozu i při vysokých provozních tlacích Přesné technické řešení Nízké provozní náklady Úsporu energie Šetrnost k životnímu prostředí Skládané deskové výměníky tepla Polosvařované deskové výměníky tepla Pájené výměníky tepla Výměníky tepla typu Plate and Shell Free Flow desky Desky typu Free Flow jsou určené pro média, která obsahují vlákniny nebo jiné větší částice, které by mohly ucpávat běžný typ deskového výměníku mají větší štěrbiny mezi deskami. Desky i těsnění jsou zároveň zcela v souladu s US 3A sanitárními standardy. Polosvařované deskové výměníky tepla Polosvařované deskové výměníky se používají všude tam, kde nelze použít tradiční skládané typy vzhledem k vysoké provozní teplotě, vysokému tlaku nebo agresivitě užívaného média (typycky například čpavek). Výměník sestává z kazet, tedy dvou k sobě svařených desek, které pak na sebe dosedají přes tradiční těsnění. To znamená, že sekundární strana je mechanicky čistitelná - rozebiratelná a výměník je možné modularizovat (přidávat nebo odebírat svařené kazety). Pájené deskové výměníky Na rozdíl od tradičního skládaného deskového výměníku tepla nemají pájené výměníky gumová těsnění a je tak možné je využívat pro teplotní rozmezí -180 C až +200 C při provozním tlaku až 50 bar. Sondex A/S - Head Office Marsvej 5 DK-6000 Kolding Denmark Tel.: Fax: Fax: info@sondex.dk Sondex A/S nemůže nést žádnou odpovědnost za případné chyby v tomto katalogu, v brožurách a či jiných tištěných materiálech. Sondex A/S si vyhrazuje právo kdykoliv změnit specifikace bez předchozího upozornění.
