Vysokotlaký istící p¾ístroj K K. Návod k obsluze. P¾ed uvedením do provozu p¾e tšte a dodrþujte bezpe nostní pokyny

Transkript

1 CZ Vysokotlaký istící p¾ístroj K K Návod k obsluze P¾ed uvedením do provozu p¾e tšte a dodrþujte bezpe nostní pokyny

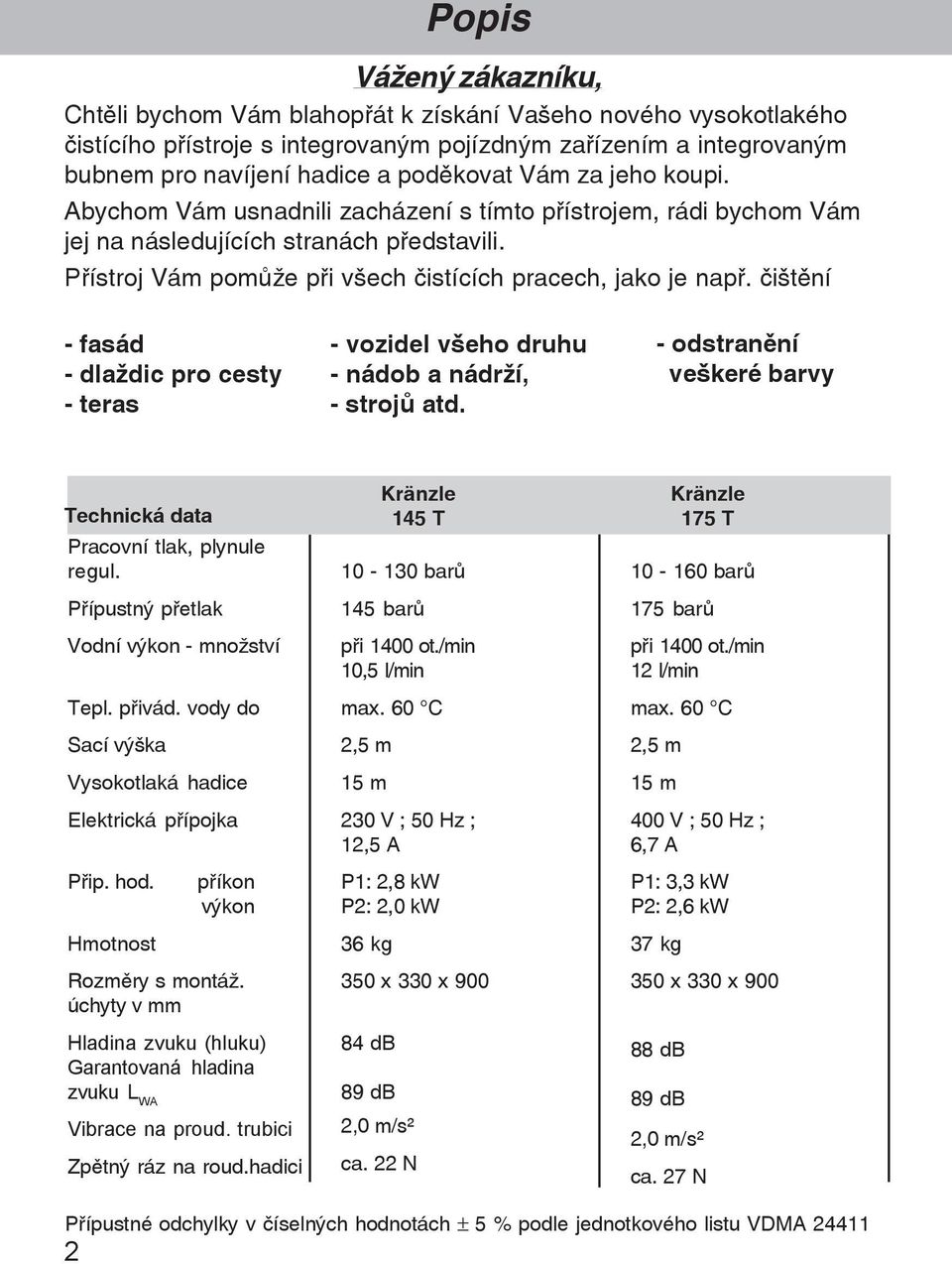

2 Popis Váþený zákazníku, Chtšli bychom Vám blahop¾át k získání Vaãeho nového vysokotlakého istícího p¾ístroje s integrovaným pojízdným za¾ízením a integrovaným bubnem pro navíjení hadice a podškovat Vám za jeho koupi. Abychom Vám usnadnili zacházení s tímto p¾ístrojem, rádi bychom Vám jej na následujících stranách p¾edstavili. P¾ístroj Vám pomõþe p¾i vãech istících pracech, jako je nap¾. iãtšní - fasád - dlaþdic pro cesty - teras - vozidel vãeho druhu - nádob a nádrþí, - strojõ atd. - odstranšní veãkeré barvy Technická data Pracovní tlak, plynule regul. P¾ípustný p¾etlak Vodní výkon - mnoþství Tepl. p¾ivád. vody do Sací výãka Vysokotlaká hadice Elektrická p¾ípojka Kränzle 145 T barõ 145 barõ p¾i 1400 ot./min 10,5 l/min max. 60 C 2,5 m 15 m 230 V ; 50 Hz ; 12,5 A Kränzle 175 T barõ 175 barõ p¾i 1400 ot./min 12 l/min max. 60 C 2,5 m 15 m 400 V ; 50 Hz ; 6,7 A P¾ip. hod. p¾íkon výkon P1: 2,8 kw P2: 2,0 kw P1: 3,3 kw P2: 2,6 kw Hmotnost 36 kg 37 kg Rozmšry s montáþ. úchyty v mm Hladina zvuku (hluku) Garantovaná hladina zvuku L WA Vibrace na proud. trubici Zpštný ráz na roud.hadici 350 x 330 x db 89 db 2,0 m/s² ca. 22 N 350 x 330 x db 89 db 2,0 m/s² ca. 27 N P¾ípustné odchylky v íselných hodnotách ± 5 % podle jednotkového listu VDMA

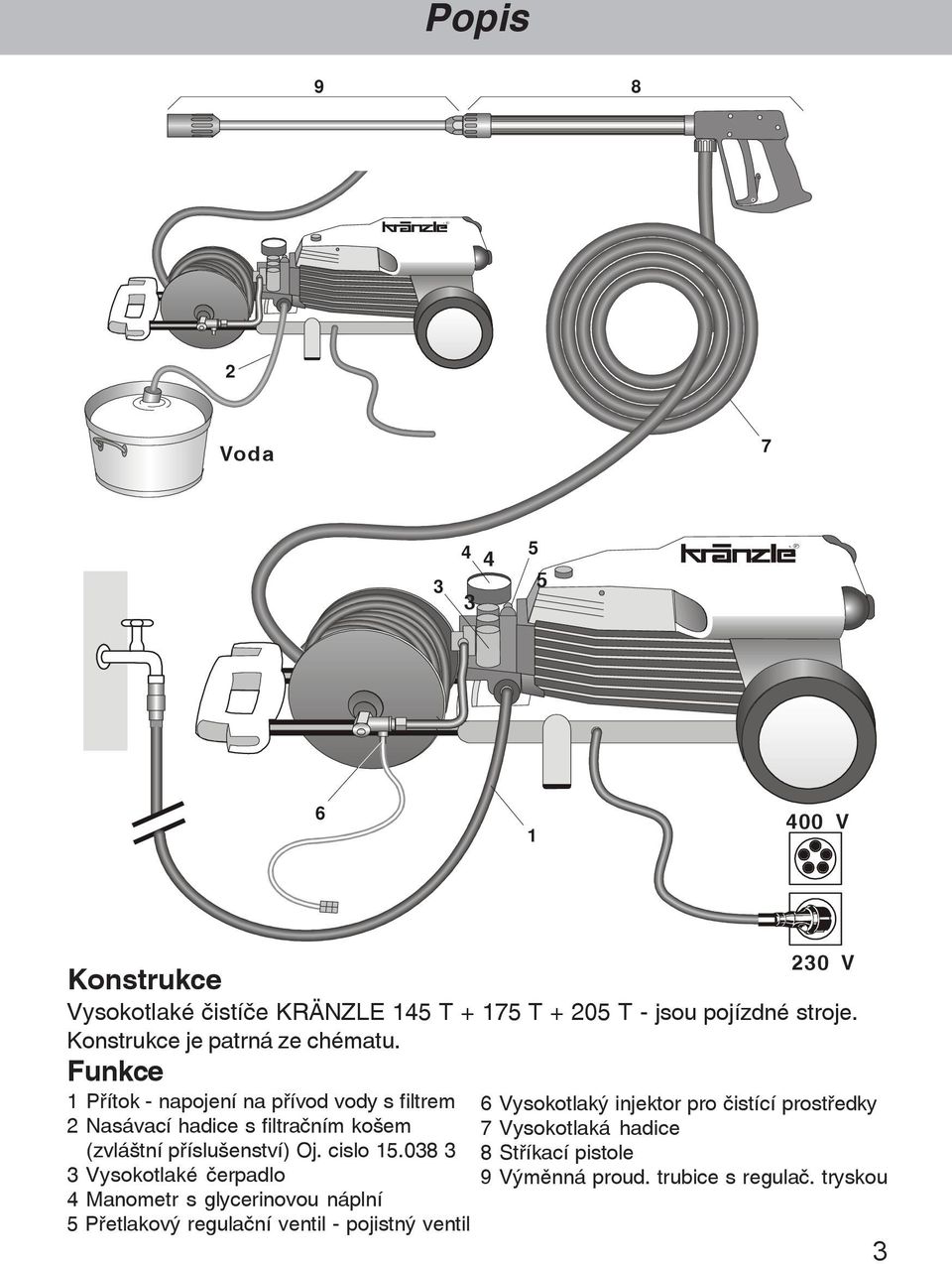

3 Popis Voda V 230 V Konstrukce Vysokotlaké istí e KRÄNZLE 145 T T T - jsou pojízdné stroje. Konstrukce je patrná ze chématu. Funkce 1 P¾ítok - napojení na p¾ívod vody s filtrem 2 Nasávací hadice s filtra ním koãem (zvláãtní p¾ísluãenství) Oj. cislo Vysokotlaké erpadlo 4 Manometr s glycerinovou náplní 5 P¾etlakový regula ní ventil - pojistný ventil 6 Vysokotlaký injektor pro istící prost¾edky 7 Vysokotlaká hadice 8 St¾íkací pistole 9 Výmšnná proud. trubice s regula. tryskou 3

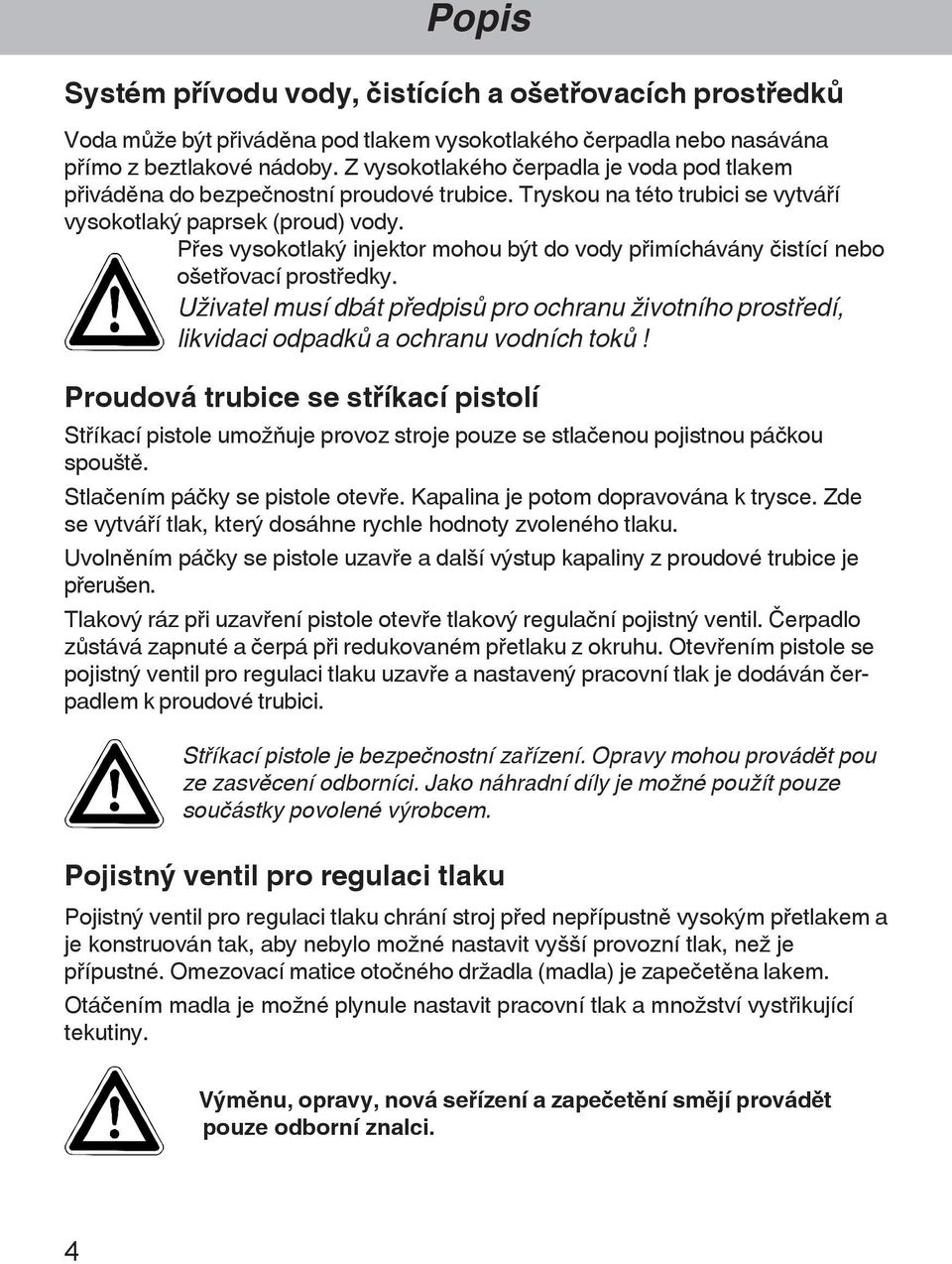

4 Popis Systém p¾ívodu vody, istících a oãet¾ovacích prost¾edkõ Voda mõþe být p¾ivádšna pod tlakem vysokotlakého erpadla nebo nasávána p¾ímo z beztlakové nádoby. Z vysokotlakého erpadla je voda pod tlakem p¾ivádšna do bezpe nostní proudové trubice. Tryskou na této trubici se vytvá¾í vysokotlaký paprsek (proud) vody. P¾es vysokotlaký injektor mohou být do vody p¾imíchávány istící nebo oãet¾ovací prost¾edky. Uþivatel musí dbát p¾edpisõ pro ochranu þivotního prost¾edí, likvidaci odpadkõ a ochranu vodních tokõ! Proudová trubice se st¾íkací pistolí St¾íkací pistole umoþ¹uje provoz stroje pouze se stla enou pojistnou pá kou spouãtš. Stla ením pá ky se pistole otev¾e. Kapalina je potom dopravována k trysce. Zde se vytvá¾í tlak, který dosáhne rychle hodnoty zvoleného tlaku. Uvolnšním pá ky se pistole uzav¾e a dalãí výstup kapaliny z proudové trubice je p¾eruãen. Tlakový ráz p¾i uzav¾ení pistole otev¾e tlakový regula ní pojistný ventil. ˆerpadlo zõstává zapnuté a erpá p¾i redukovaném p¾etlaku z okruhu. Otev¾ením pistole se pojistný ventil pro regulaci tlaku uzav¾e a nastavený pracovní tlak je dodáván erpadlem k proudové trubici. St¾íkací pistole je bezpe nostní za¾ízení. Opravy mohou provádšt pou ze zasvšcení odborníci. Jako náhradní díly je moþné pouþít pouze sou ástky povolené výrobcem. Pojistný ventil pro regulaci tlaku Pojistný ventil pro regulaci tlaku chrání stroj p¾ed nep¾ípustnš vysokým p¾etlakem a je konstruován tak, aby nebylo moþné nastavit vyããí provozní tlak, neþ je p¾ípustné. Omezovací matice oto ného drþadla (madla) je zape etšna lakem. Otá ením madla je moþné plynule nastavit pracovní tlak a mnoþství vyst¾ikující tekutiny. Výmšnu, opravy, nová se¾ízení a zape etšní smšjí provádšt pouze odborní znalci. 4

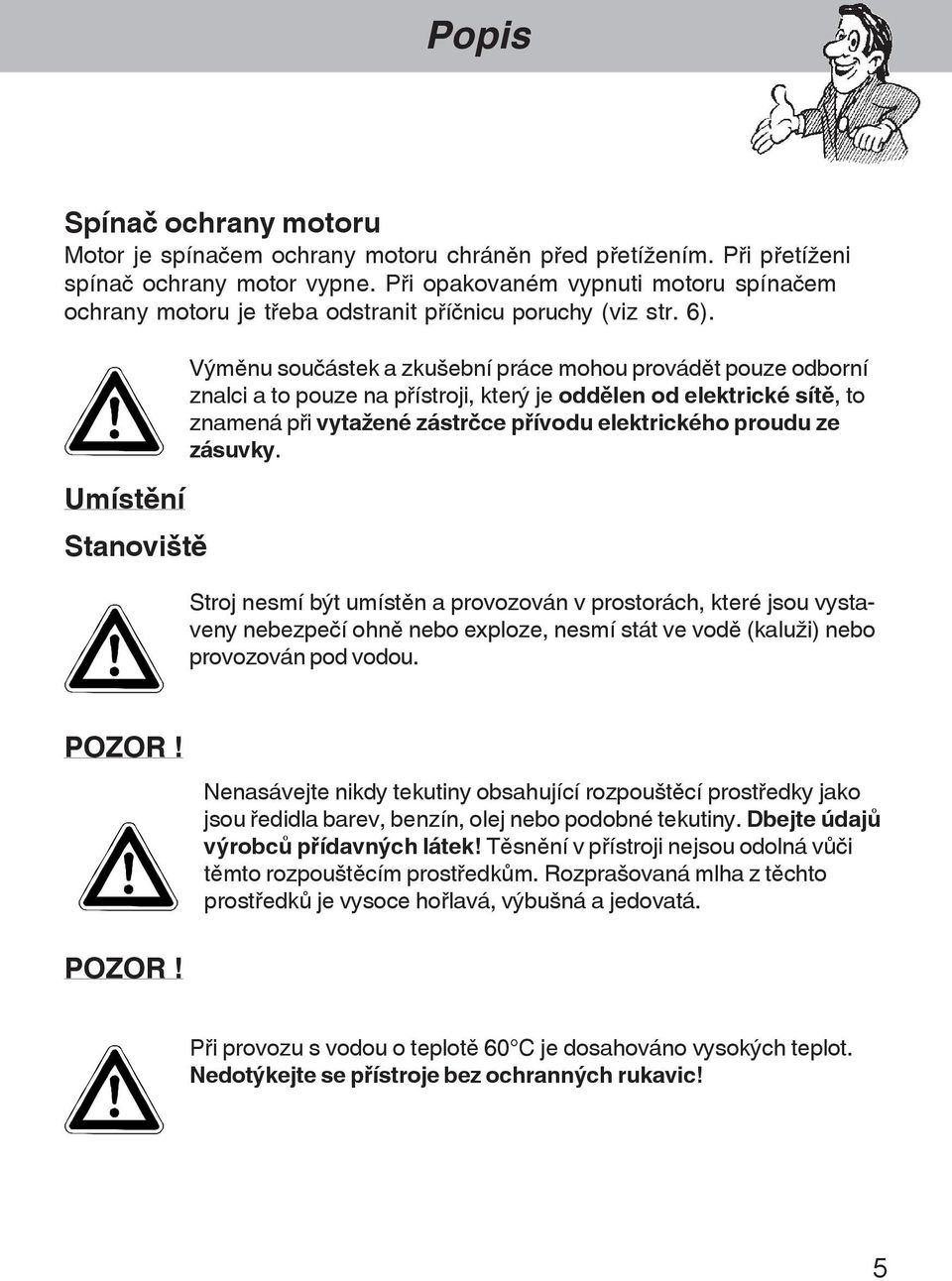

5 Popis Spína ochrany motoru Motor je spína em ochrany motoru chránšn p¾ed p¾etíþením. P¾i p¾etíþeni spína ochrany motor vypne. P¾i opakovaném vypnuti motoru spína em ochrany motoru je t¾eba odstranit p¾í nicu poruchy (viz str. 6). Umístšní Stanoviãtš Výmšnu sou ástek a zkuãební práce mohou provádšt pouze odborní znalci a to pouze na p¾ístroji, který je oddšlen od elektrické sítš, to znamená p¾i vytaþené zástr ce p¾ívodu elektrického proudu ze zásuvky. Stroj nesmí být umístšn a provozován v prostorách, které jsou vystaveny nebezpe í ohnš nebo exploze, nesmí stát ve vodš (kaluþi) nebo provozován pod vodou. POZOR! Nenasávejte nikdy tekutiny obsahující rozpouãtšcí prost¾edky jako jsou ¾edidla barev, benzín, olej nebo podobné tekutiny. Dbejte údajõ výrobcõ p¾ídavných látek! Tšsnšní v p¾ístroji nejsou odolná võ i tšmto rozpouãtšcím prost¾edkõm. Rozpraãovaná mlha z tšchto prost¾edkõ je vysoce ho¾lavá, výbuãná a jedovatá. POZOR! P¾i provozu s vodou o teplotš 60 C je dosahováno vysokých teplot. Nedotýkejte se p¾ístroje bez ochranných rukavic! 5

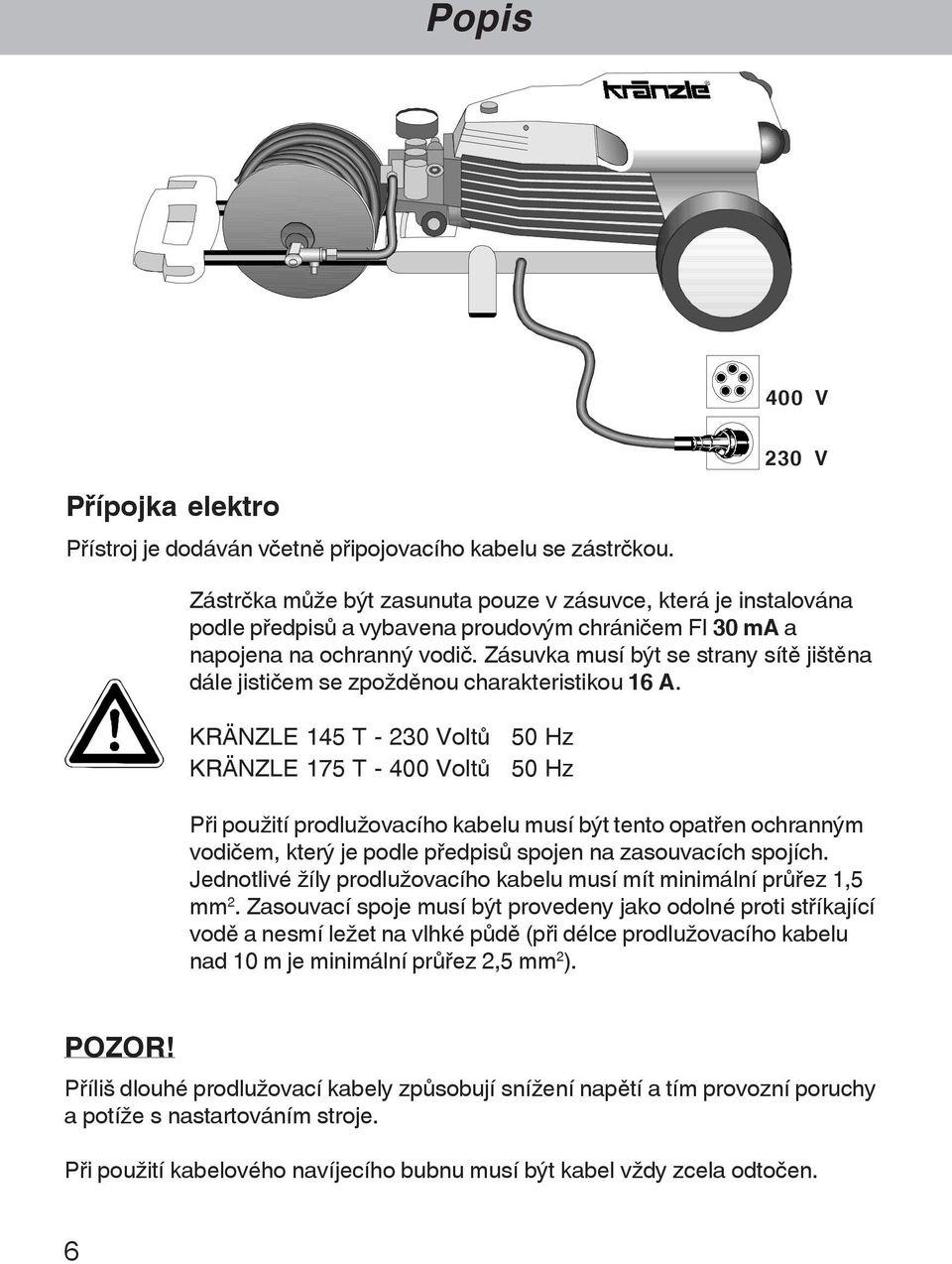

6 Popis 400 V 230 V P¾ípojka elektro P¾ístroj je dodáván v etnš p¾ipojovacího kabelu se zástr kou. Zástr ka mõþe být zasunuta pouze v zásuvce, která je instalována podle p¾edpisõ a vybavena proudovým chráni em FI 30 ma a napojena na ochranný vodi. Zásuvka musí být se strany sítš jiãtšna dále jisti em se zpoþdšnou charakteristikou 16 A. KRÄNZLE 145 T Voltõ 50 Hz KRÄNZLE 175 T Voltõ 50 Hz P¾i pouþití prodluþovacího kabelu musí být tento opat¾en ochranným vodi em, který je podle p¾edpisõ spojen na zasouvacích spojích. Jednotlivé þíly prodluþovacího kabelu musí mít minimální prõ¾ez 1,5 mm 2. Zasouvací spoje musí být provedeny jako odolné proti st¾íkající vodš a nesmí leþet na vlhké põdš (p¾i délce prodluþovacího kabelu nad 10 m je minimální prõ¾ez 2,5 mm 2 ). POZOR! P¾íliã dlouhé prodluþovací kabely zpõsobují sníþení napští a tím provozní poruchy a potíþe s nastartováním stroje. P¾i pouþití kabelového navíjecího bubnu musí být kabel vþdy zcela odto en. 6

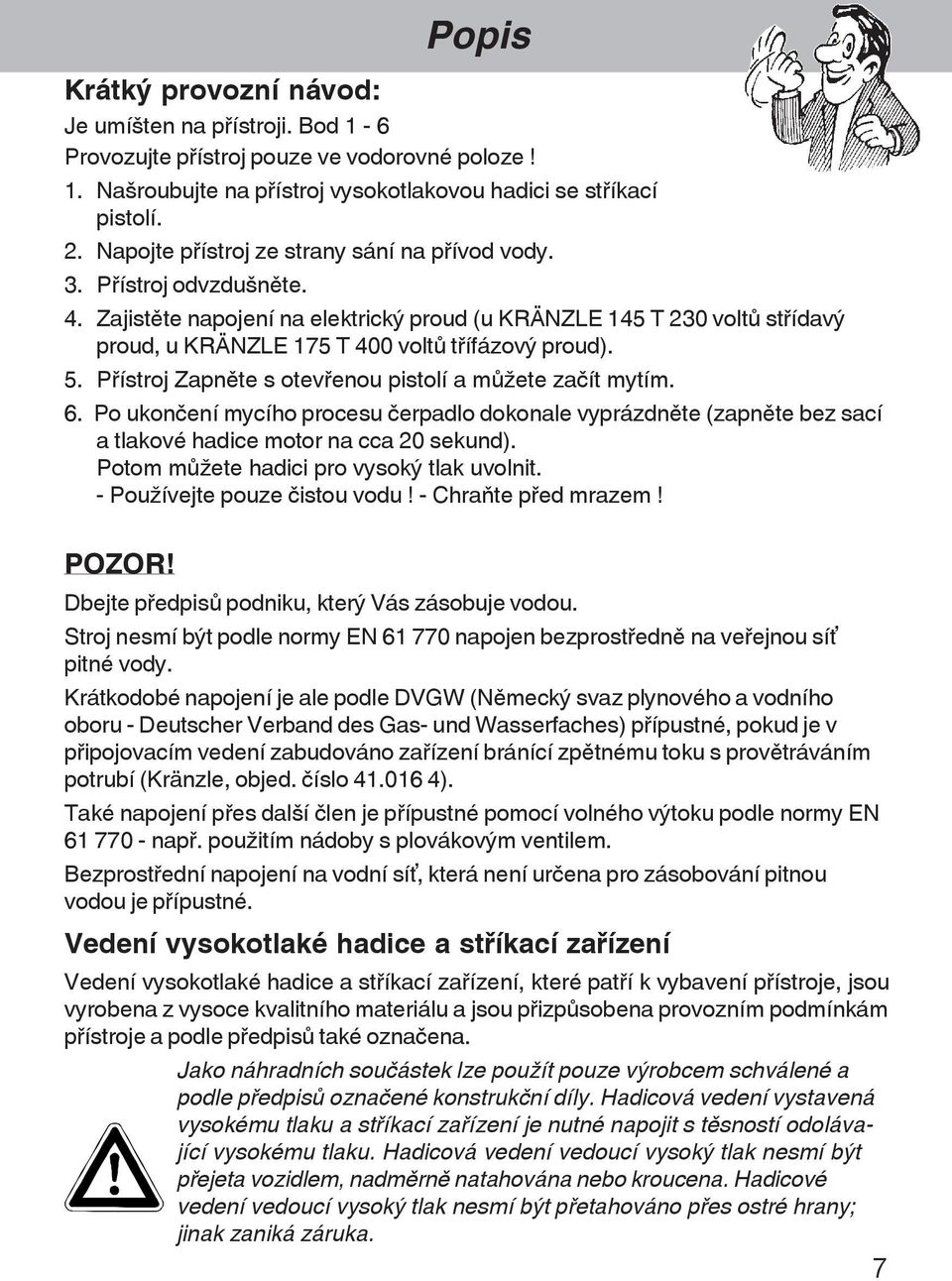

7 Popis Krátký provozní návod: Je umíãten na p¾ístroji. Bod 1-6 Provozujte p¾ístroj pouze ve vodorovné poloze! 1. Naãroubujte na p¾ístroj vysokotlakovou hadici se st¾íkací pistolí. 2. Napojte p¾ístroj ze strany sání na p¾ívod vody. 3. P¾ístroj odvzduãnšte. 4. Zajistšte napojení na elektrický proud (u KRÄNZLE 145 T 230 voltõ st¾ídavý proud, u KRÄNZLE 175 T 400 voltõ t¾ífázový proud). 5. P¾ístroj Zapnšte s otev¾enou pistolí a mõþete za ít mytím. 6. Po ukon ení mycího procesu erpadlo dokonale vyprázdnšte (zapnšte bez sací a tlakové hadice motor na cca 20 sekund). Potom mõþete hadici pro vysoký tlak uvolnit. - Pouþívejte pouze istou vodu! - Chra¹te p¾ed mrazem! POZOR! Dbejte p¾edpisõ podniku, který Vás zásobuje vodou. Stroj nesmí být podle normy EN napojen bezprost¾ednš na ve¾ejnou síÿ pitné vody. Krátkodobé napojení je ale podle DVGW (Nšmecký svaz plynového a vodního oboru - Deutscher Verband des Gas- und Wasserfaches) p¾ípustné, pokud je v p¾ipojovacím vedení zabudováno za¾ízení bránící zpštnému toku s provštráváním potrubí (Kränzle, objed. íslo ). Také napojení p¾es dalãí len je p¾ípustné pomocí volného výtoku podle normy EN nap¾. pouþitím nádoby s plovákovým ventilem. Bezprost¾ední napojení na vodní síÿ, která není ur ena pro zásobování pitnou vodou je p¾ípustné. Vedení vysokotlaké hadice a st¾íkací za¾ízení Vedení vysokotlaké hadice a st¾íkací za¾ízení, které pat¾í k vybavení p¾ístroje, jsou vyrobena z vysoce kvalitního materiálu a jsou p¾izpõsobena provozním podmínkám p¾ístroje a podle p¾edpisõ také ozna ena. Jako náhradních sou ástek lze pouþít pouze výrobcem schválené a podle p¾edpisõ ozna ené konstruk ní díly. Hadicová vedení vystavená vysokému tlaku a st¾íkací za¾ízení je nutné napojit s tšsností odolávající vysokému tlaku. Hadicová vedení vedoucí vysoký tlak nesmí být p¾ejeta vozidlem, nadmšrnš natahována nebo kroucena. Hadicové vedení vedoucí vysoký tlak nesmí být p¾etahováno p¾es ostré hrany; jinak zaniká záruka. 7

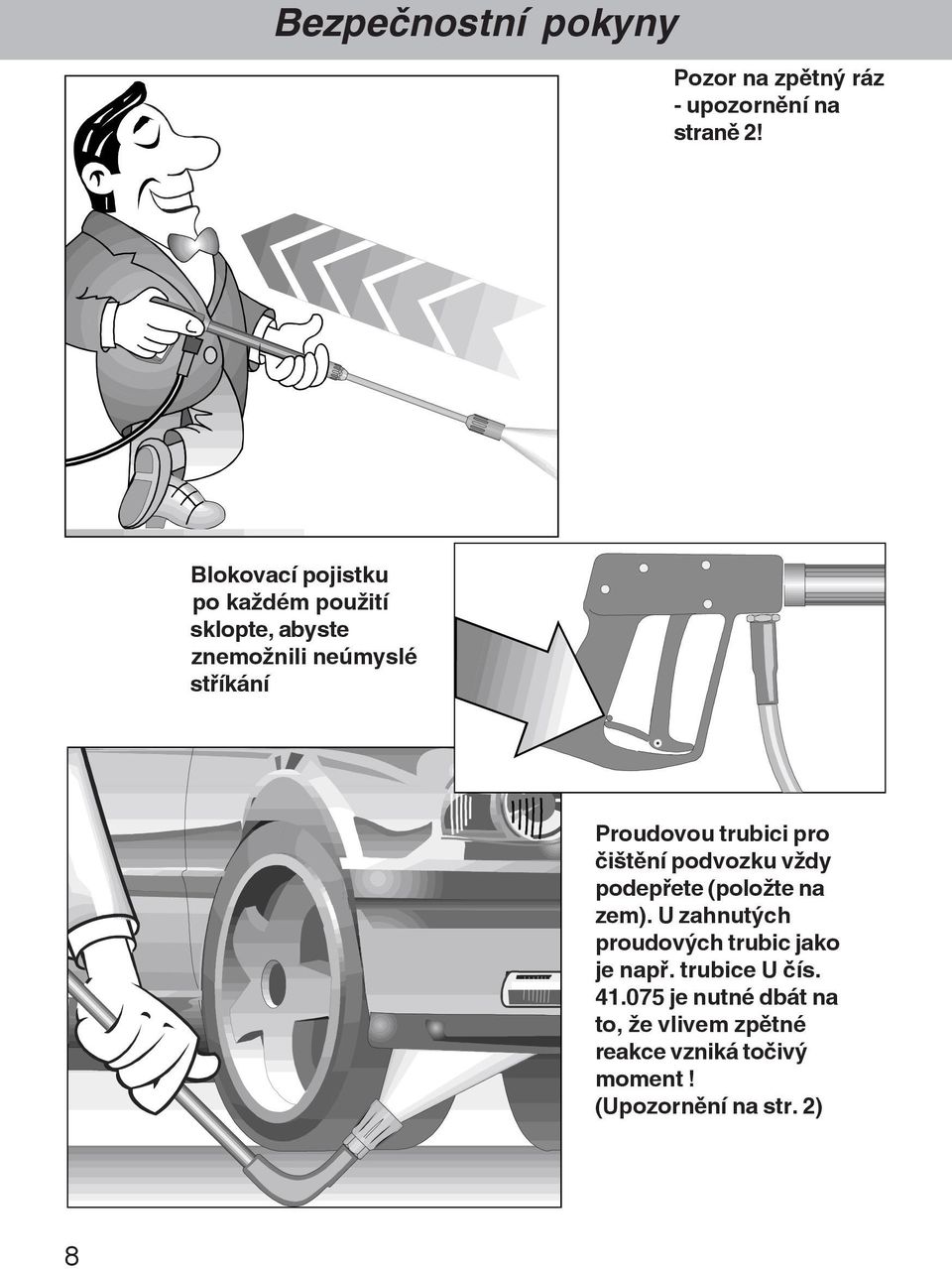

8 Bezpe nostní pokyny Pozor na zpštný ráz - upozornšní na stranš 2! Blokovací pojistku po kaþdém pouþití sklopte, abyste znemoþnili neúmyslé st¾íkání Proudovou trubici pro iãtšní podvozku vþdy podep¾ete (poloþte na zem). U zahnutých proudových trubic jako je nap¾. trubice U ís je nutné dbát na to, þe vlivem zpštné reakce vzniká to ivý moment! (Upozornšní na str. 2) 8

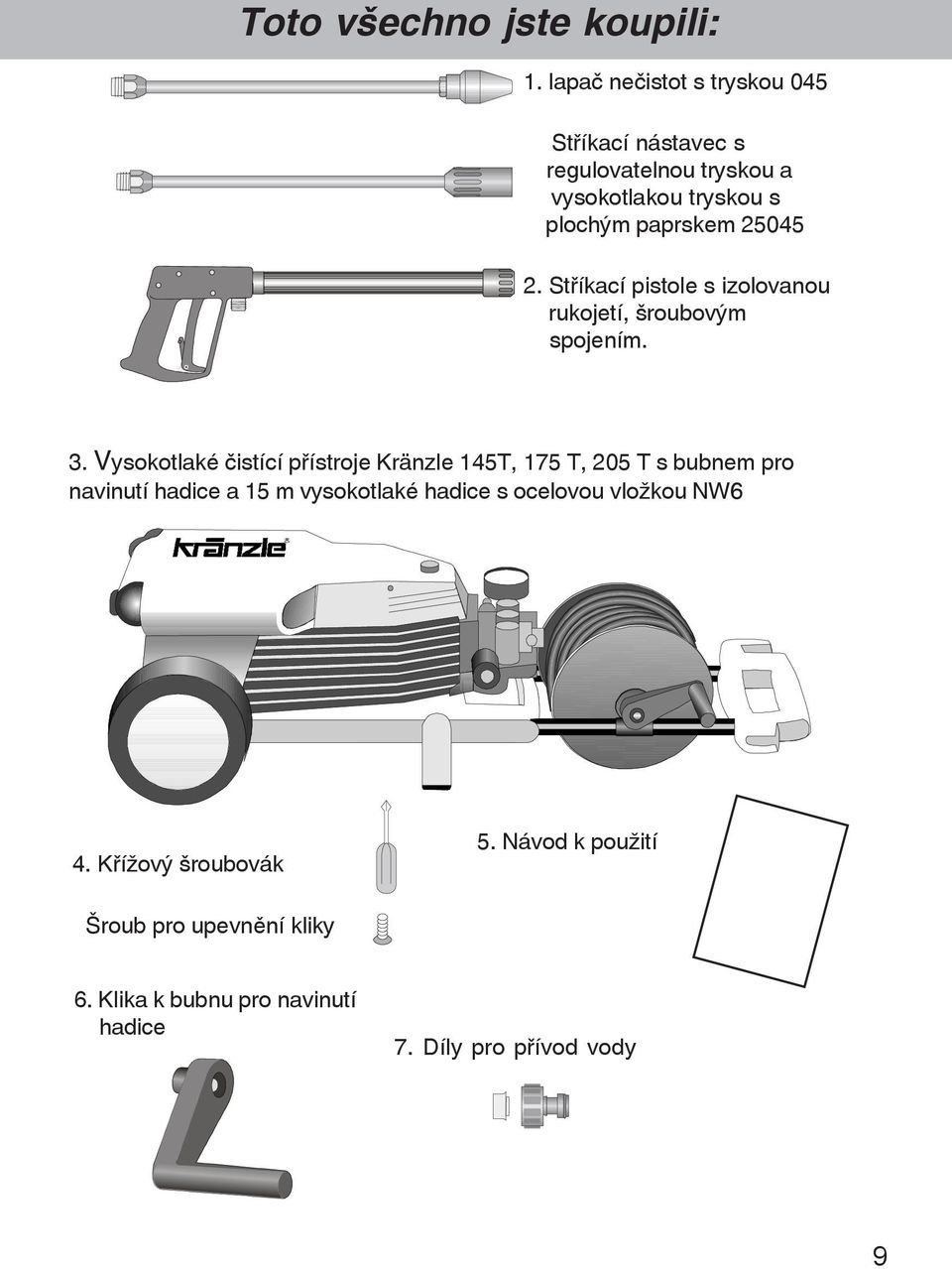

9 Toto vãechno jste koupili: 1. lapa ne istot s tryskou 045 St¾íkací nástavec s regulovatelnou tryskou a vysokotlakou tryskou s plochým paprskem St¾íkací pistole s izolovanou rukojetí, ãroubovým spojením. 3. Vysokotlaké istící p¾ístroje Kränzle 145T, 175 T, 205 T s bubnem pro navinutí hadice a 15 m vysokotlaké hadice s ocelovou vloþkou NW6 4. K¾íþový ãroubovák 5. Návod k pouþití Ãroub pro upevnšní kliky 6. Klika k bubnu pro navinutí hadice 7. Díly pro p¾ívod vody 9

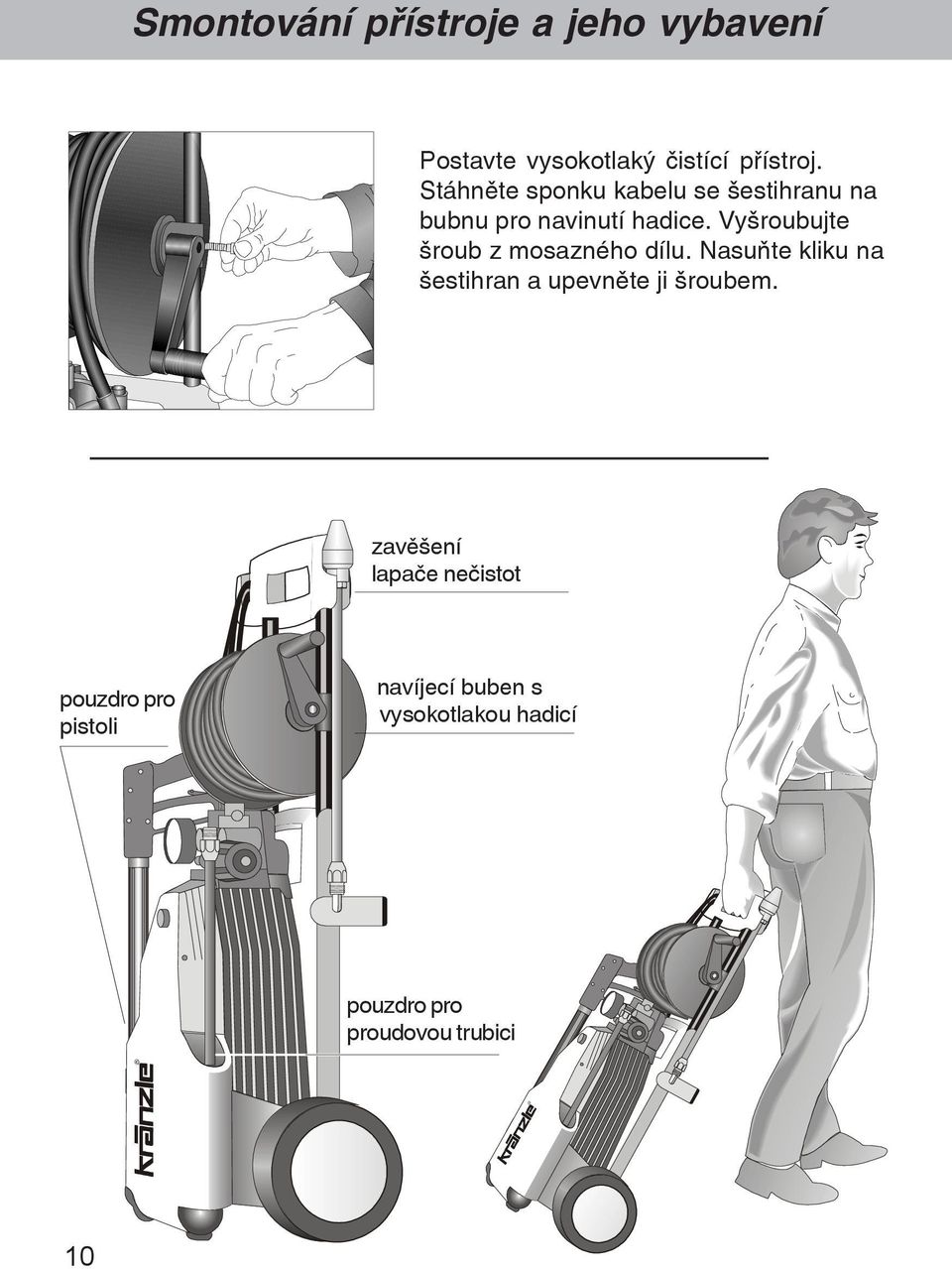

10 Smontování p¾ístroje a jeho vybavení Postavte vysokotlaký istící p¾ístroj. Stáhnšte sponku kabelu se ãestihranu na bubnu pro navinutí hadice. Vyãroubujte ãroub z mosazného dílu. Nasu¹te kliku na ãestihran a upevnšte ji ãroubem. zavšãení lapa e ne istot pouzdro pro pistoli navíjecí buben s vysokotlakou hadicí pouzdro pro proudovou trubici 10

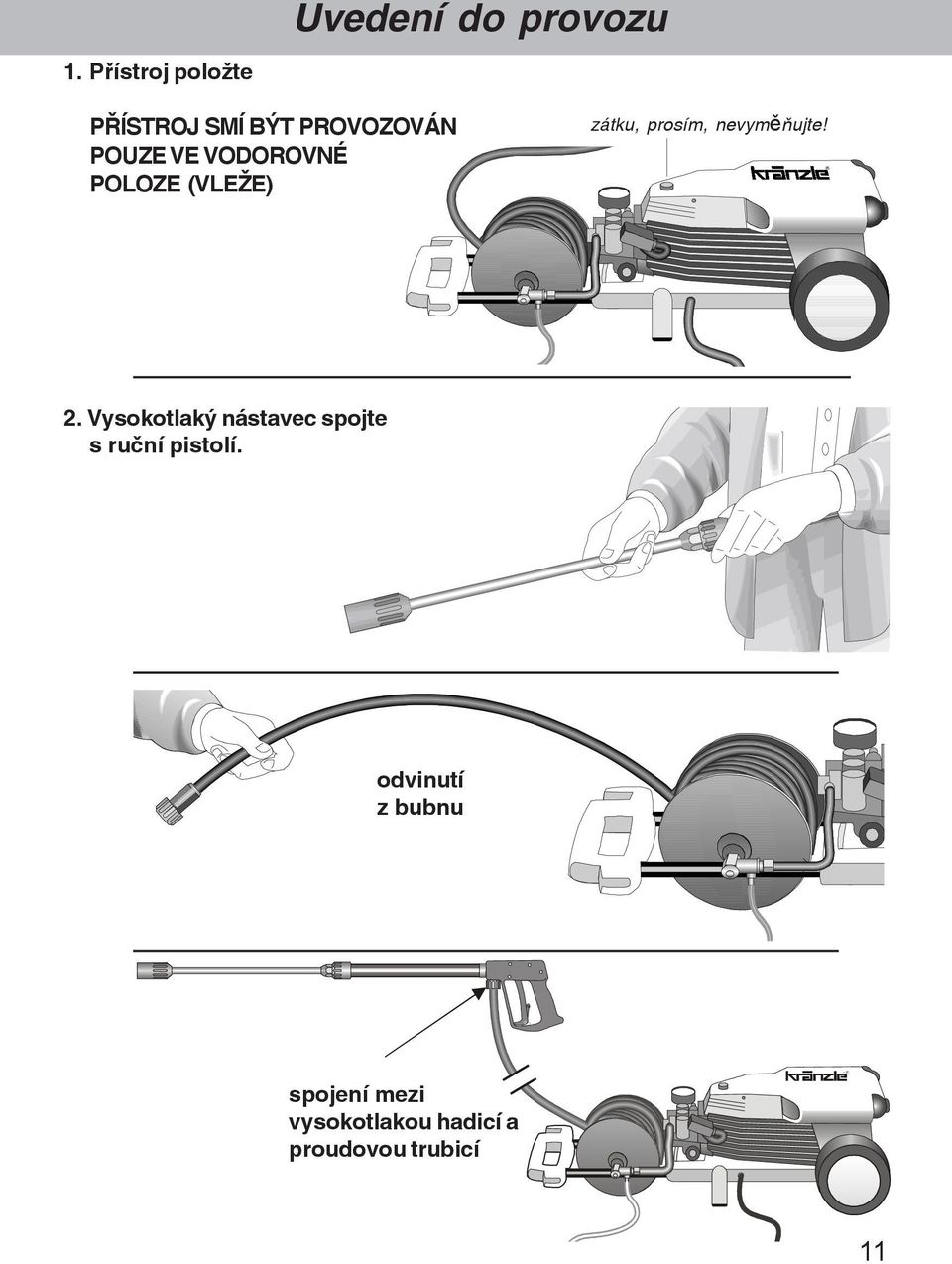

11 Uvedení do provozu 1. P¾ístroj poloþte P ÍSTROJ SMÍ BÝT PROVOZOVÁN POUZE VE VODOROVNÉ POLOZE (VLEÞE) zátku, prosím, nevymš¹ujte! 2. Vysokotlaký nástavec spojte s ru ní pistolí. odvinutí z bubnu spojení mezi vysokotlakou hadicí a proudovou trubicí 11

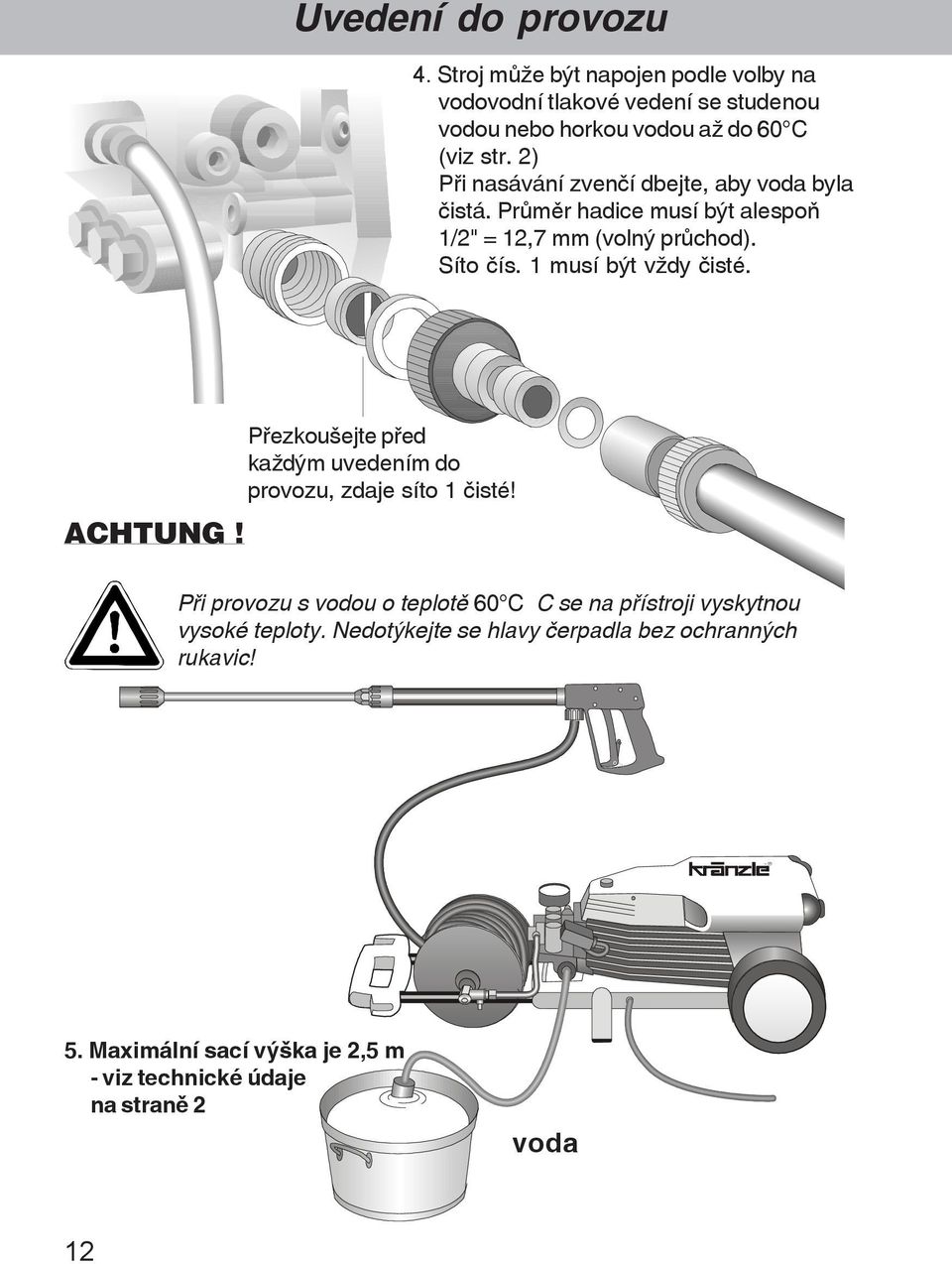

12 Uvedení do provozu 4. Stroj mõþe být napojen podle volby na vodovodní tlakové vedení se studenou vodou nebo horkou vodou aþ do 60 C (viz str. 2) P¾i nasávání zven í dbejte, aby voda byla istá. Prõmšr hadice musí být alespo¹ 1/2" = 12,7 mm (volný prõchod). Síto ís. 1 musí být vþdy isté. ACHTUNG! P¾ezkouãejte p¾ed kaþdým uvedením do provozu, zdaje síto 1 isté! P¾i provozu s vodou o teplotš 60 C C se na p¾ístroji vyskytnou vysoké teploty. Nedotýkejte se hlavy erpadla bez ochranných rukavic! 5. Maximální sací výãka je 2,5 m - viz technické údaje na stranš 2 voda 12

13 Uvedení do provozu Nastavení tlaku ru ním kole kem Otá ením kole ka (madla) na stranš stroje. Maximální tlak je prevnš nastaven. Nasávání istících prost¾edkõ: Zasu¹te chemické síto ís. 5 do nádoby s istícím prost¾edkem. Vyto te regula ní trysku ís. 4, aby mohl injektor nasávat istící prost¾edek. P¾i uzav¾ení regula ní trysky jejím oto ením se p¾ívod chemických prost¾edkõ automaticky uzav¾e. Nechte istící prost¾edek põsobit a potom jej vysokým tlakem ost¾íkejte. 4 P max. Chem. P¾i zcela otev¾ené regula ní trysce je moþné p¾imísení istících prost¾edkõ v mnoþství 3-5%. Hodnota ph neutrální 7-9. Dbejte p¾edpisõ výrobcõ p¾ídavných látek (nap¾. ochranné oble ení a výstroj) a ustanovení o odpadních vodách! Pootocením regulovatelné trysky dojde k poklesu tlaku! Vy¾azení z provozu: 1. P¾ístroj vypnšte 2. Uzav¾ete p¾ívod vody. 3. Krátce otev¾ete pistoli, aþ klesne tlak. 4. Pistoli zajistšte pojistkou. 5. Hadici na vodu a pistoli odãroubujte. 6. Vyprázdnšte erpadlo: motor zapnšte na dobu cca 30 sekund. 7. Vytáhnšte zástr ku p¾ívodu elektrického proudu ze zásuvky. 8. V zimš skladujte erpadlo v místnostech chránšných proti mrazu. 9. Vy istšte vodní filtr. 5 13

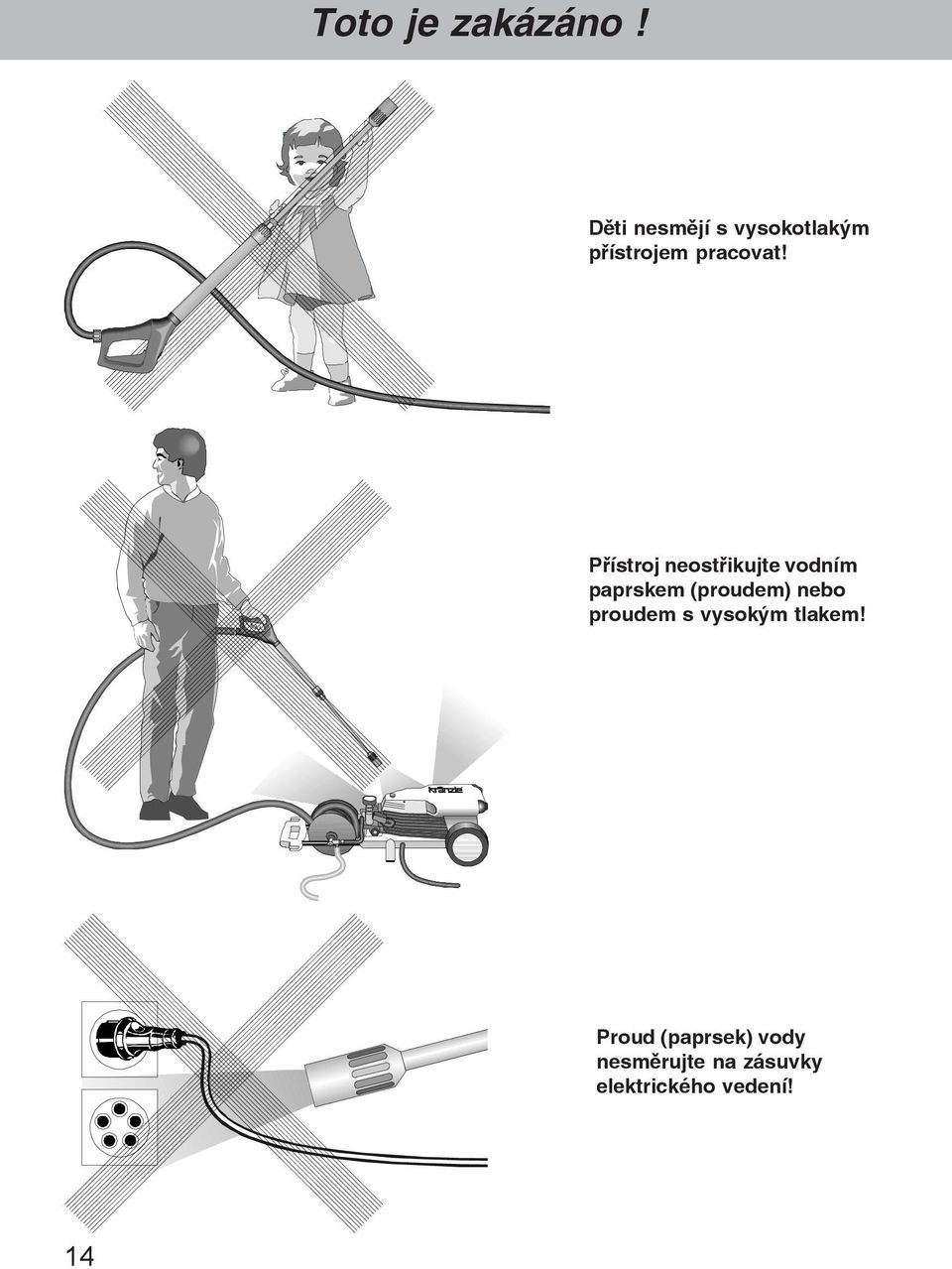

14 Toto je zakázáno! Dšti nesmšjí s vysokotlakým p¾ístrojem pracovat! P¾ístroj neost¾ikujte vodním paprskem (proudem) nebo proudem s vysokým tlakem! Proud (paprsek) vody nesmšrujte na zásuvky elektrického vedení! 14

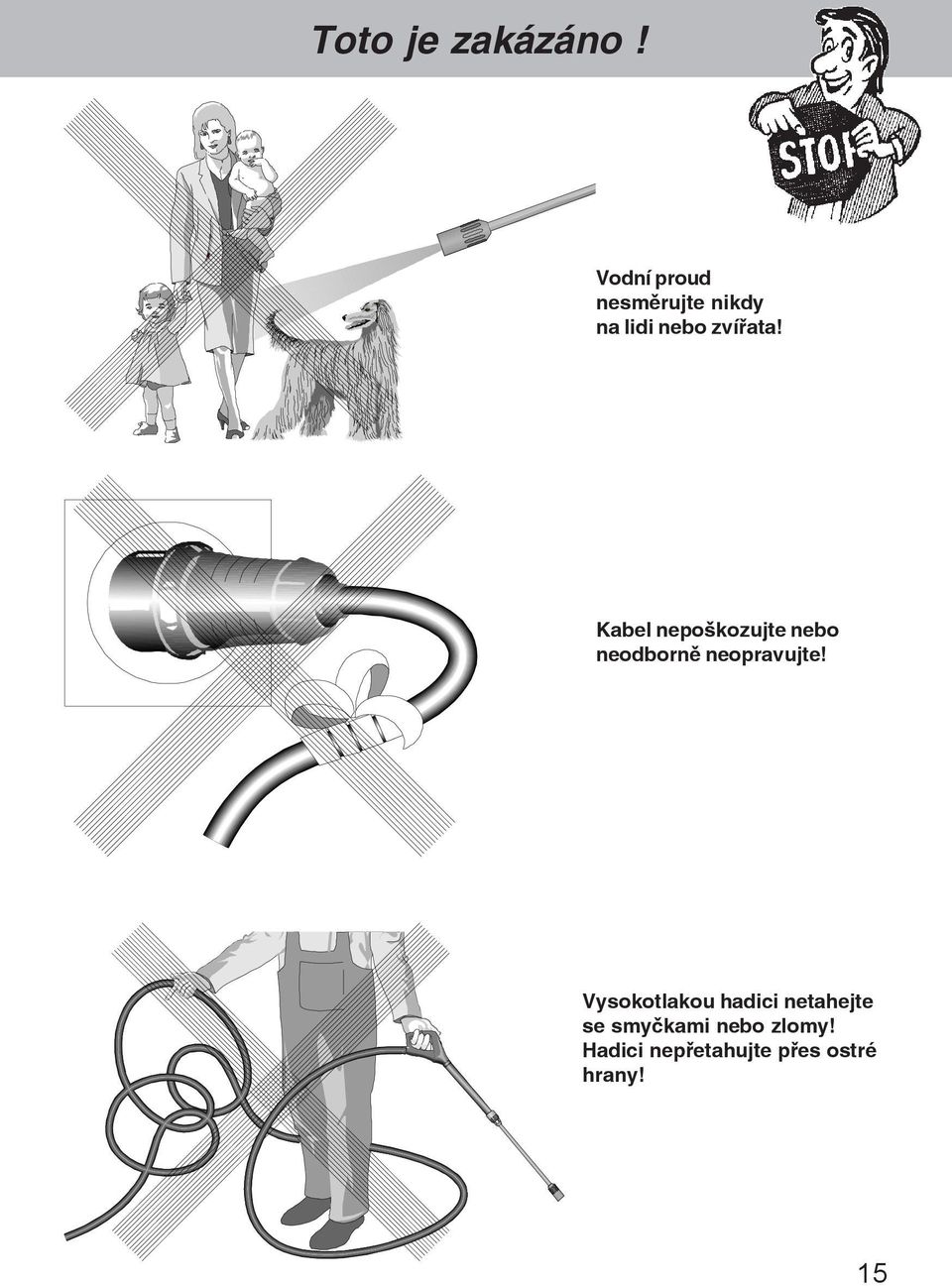

15 Toto je zakázáno! Vodní proud nesmšrujte nikdy na lidi nebo zví¾ata! Kabel nepoãkozujte nebo neodbornš neopravujte! Vysokotlakou hadici netahejte se smy kami nebo zlomy! Hadici nep¾etahujte p¾es ostré hrany! 15

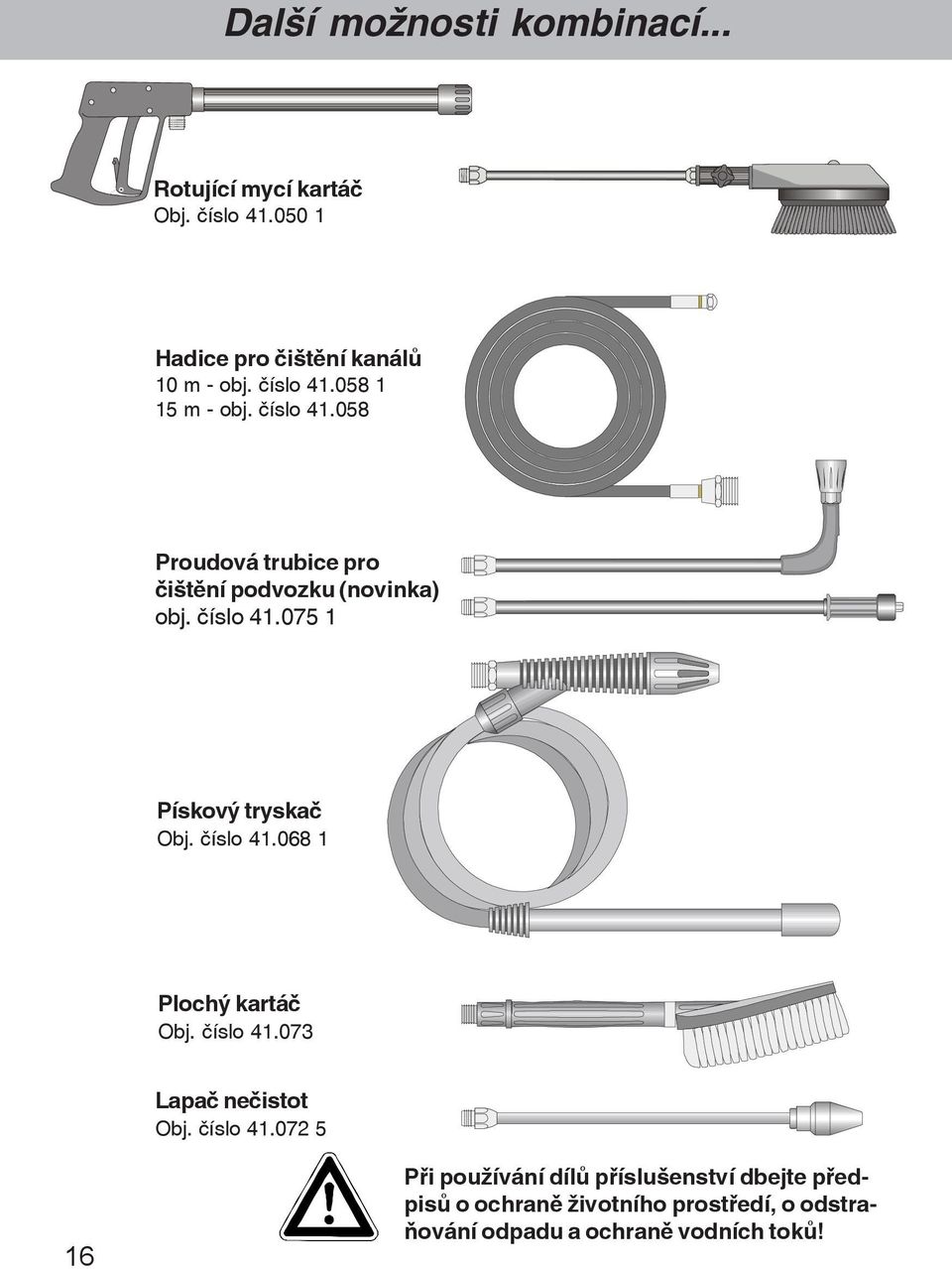

16 Dalãí moþnosti kombinací... Rotující mycí kartá Obj. íslo Hadice pro iãtšní kanálõ 10 m - obj. íslo m - obj. íslo Proudová trubice pro iãtšní podvozku (novinka) obj. íslo Pískový tryska Obj. íslo Plochý kartá Obj. íslo Lapa ne istot Obj. íslo P¾i pouþívání dílõ p¾ísluãenství dbejte p¾edpisõ o ochranš þivotního prost¾edí, o odstra- ¹ování odpadu a ochranš vodních tokõ!

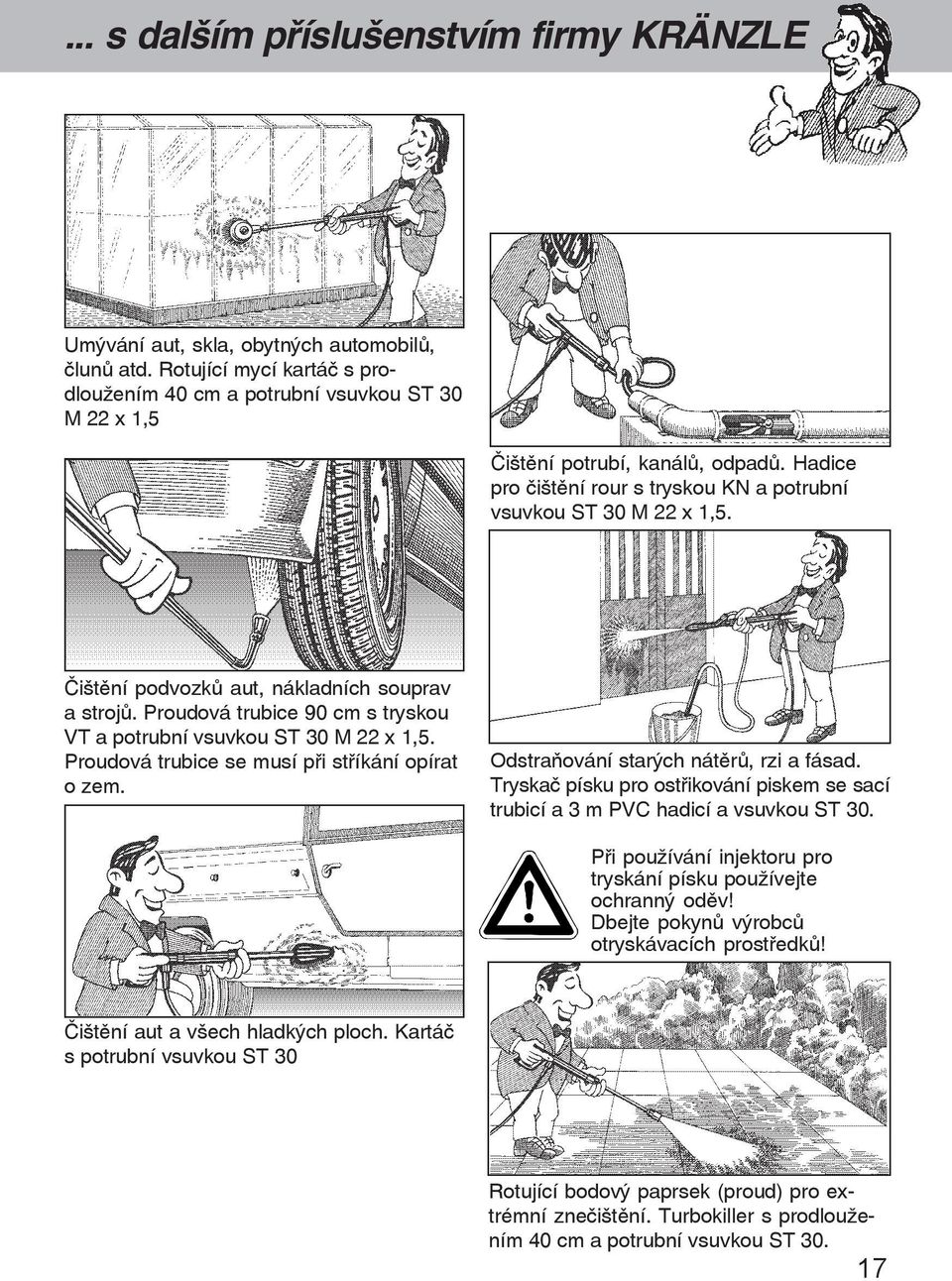

17 ... s dalãím p¾ísluãenstvím firmy KRÄNZLE Umývání aut, skla, obytných automobilõ, lunõ atd. Rotující mycí kartá s prodlouþením 40 cm a potrubní vsuvkou ST 30 M 22 x 1,5 ˆiãtšní potrubí, kanálõ, odpadõ. Hadice pro iãtšní rour s tryskou KN a potrubní vsuvkou ST 30 M 22 x 1,5. ˆiãtšní podvozkõ aut, nákladních souprav a strojõ. Proudová trubice 90 cm s tryskou VT a potrubní vsuvkou ST 30 M 22 x 1,5. Proudová trubice se musí p¾i st¾íkání opírat o zem. Odstra¹ování starých nátšrõ, rzi a fásad. Tryska písku pro ost¾ikování piskem se sací trubicí a 3 m PVC hadicí a vsuvkou ST 30. P¾i pouþívání injektoru pro tryskání písku pouþívejte ochranný odšv! Dbejte pokynõ výrobcõ otryskávacích prost¾edkõ! ˆiãtšní aut a vãech hladkých ploch. Kartá s potrubní vsuvkou ST 30 Rotující bodový paprsek (proud) pro extrémní zne iãtšní. Turbokiller s prodlouþením 40 cm a potrubní vsuvkou ST

18 Malé opravy - Z trysky nevytéká þádná voda nebo jen trochu! Manometr ukazuje tlak o 10% vyããí neþ je provozní tlak! Kdyþ je injektor zne iãtšn, odpojte nejd¾íve vysokotlakou hadici! Vpusÿte potom vodu - zapnšte erpadlo. Obvykle vy te e silný proud vody. Kdyþ vychází jen malý proud, rozãroubujte otev¾eným klí em injektor potom narovnejte kancelá¾skou spojku, a vyjmšte jej spolu s pruþinou a zpštným ventilem! Vy istšte nyní injektor dõkladnš z obou stran. Zpštný ventil musí být opšt namontován! A zkontrolujte, zda jste mšli úspšch... Seãroubujte potom injektor a p¾ívodní vedení. Nyní hadici znovu nasa¼te a mõþete pokra ovat v práci! 18

19 - které si mõþete udšlat sami Tryska je ucpaná! Voda nevytéká, ale manometr ukazuje plný tlak! Nejd¾íve vypláchnšte hadici od zbytkõ! Normálnš by te¼ mšl vytékat silný proud vody! Kdyþ voda jen kape, sejmšte trysku a vy istšte ji. U nástavce s plochou tryskou je pot¾ebné vy istit pouze p¾ední trysku! Zasu¹te do otvoru ãpi atý p¾edmšt a hlavici stáhnšte zpšt! Narovnejte kancelá¾skou sponku a s její pomocí vy istšte trysku! Zkontrolujte opticky, zda je tryska prõchozí! Nyní to jde stejnš dob¾e jako d¾íve! 19

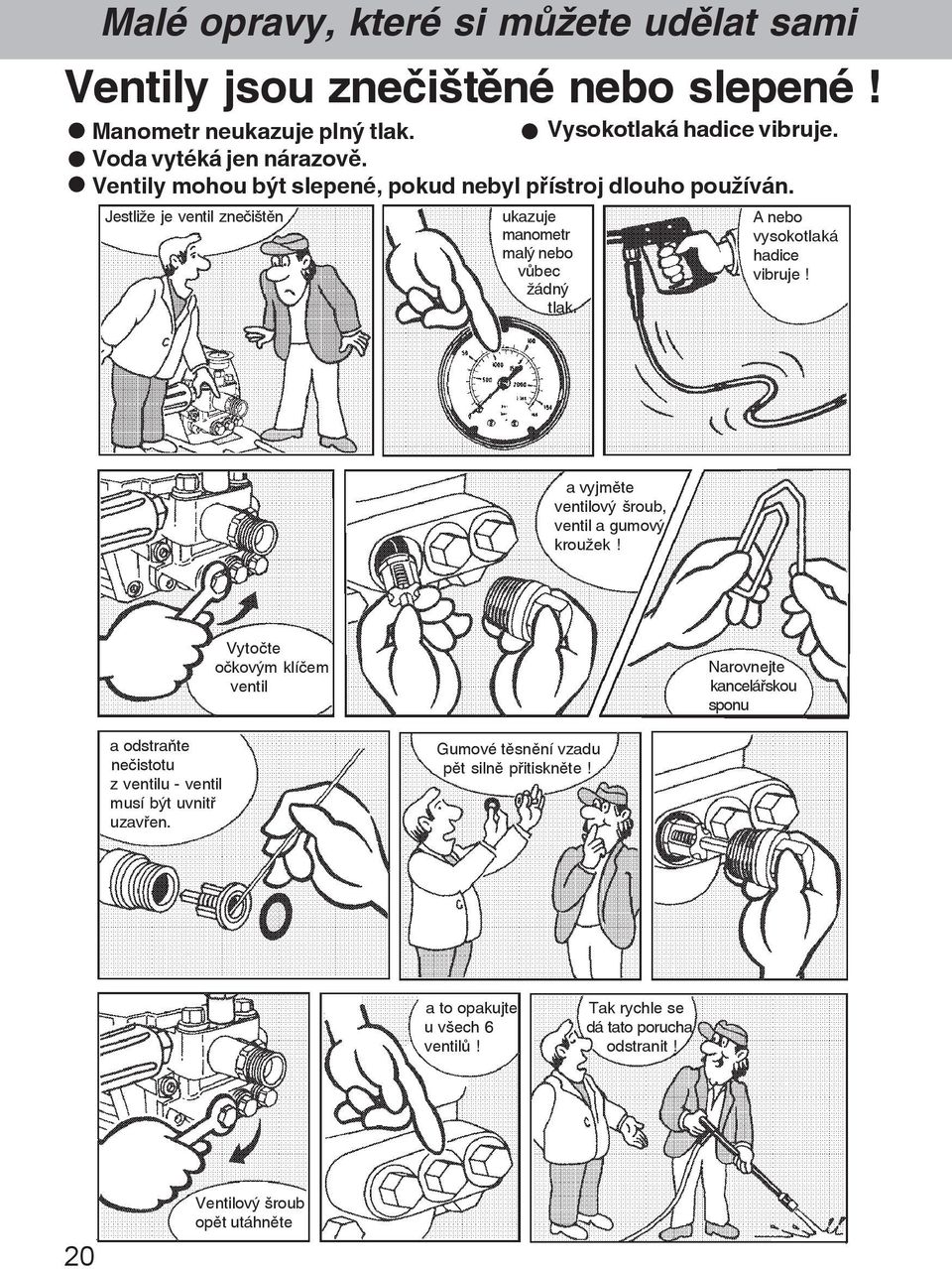

20 Malé opravy, které si mõþete udšlat sami Ventily jsou zne iãtšné nebo slepené! Manometr neukazuje plný tlak. Vysokotlaká hadice vibruje. Voda vytéká jen nárazovš. Ventily mohou být slepené, pokud nebyl p¾ístroj dlouho pouþíván. Jestliþe je ventil zne iãtšn ukazuje manometr malý nebo võbec þádný tlak. A nebo vysokotlaká hadice vibruje! a vyjmšte ventilový ãroub, ventil a gumový krouþek! Vyto te o kovým klí em ventil Narovnejte kancelá¾skou sponu a odstra¹te ne istotu z ventilu - ventil musí být uvnit¾ uzav¾en. Gumové tšsnšní vzadu pšt silnš p¾itisknšte! a to opakujte u vãech 6 ventilõ! Tak rychle se dá tato porucha odstranit! 20 Ventilový ãroub opšt utáhnšte

21 Lapa ne istot Výpis náhradních dílõ pro p¾ístroje KRÄNZLE 145 T, 175 T Lapa ne istot s proudovou trubicí Poz. Ozna ení ks. ojedn. íslo 1 Sprühkörper O-Ring 6,88 x 1, Düsensitz Düse Stabilisator O-Ring Sprühstopfen Rohr 400 mm 2x M 12 x ST 30-Nippel M 22 x 1,5 / M 12 x 1 ISK Sada pro opravu Lapa ne istot sestávající z: 1x 2; 3; 4; 5 Lapa ne istot 045 s proudovou trubicí

22 22 Kompletní agregát

23 KRÄNZLE 145 T / 175 T Výpis náhradních dílõ pro p¾ístroje KRÄNZLE 145 T, 175 T Kompletní agregát Poz. Ozna ení ks. ojedn. íslo Poz. Ozna ení ks. ojedn. íslo 1 Motor WECHSELSTROM für K 145 T komplett mit Ölgehäuse und Lüfterrad ohne Schalter 1 Motor DREHSTROM für K 175 T komplett mit Ölgehäuse und Lüfterrad ohne Schalter 2 Gehäusehälfte rechts Halterung Kondensator Gehäusehälfte links K 145 T Gehäusehälfte links K 175 T Gummidämpfer Unterschale Unterschale 2 K 145 T Unterschale 2 K 175 T Handgriff Schale Handgriff Schale Schlauchhalter R (rechts) Schlauchhalter L (links) Rad Radkappe MIDI-Pistole mit Verlängerung Schmutzkiller 045 mit Lanze Regeldüse mit HD-Düse und Lanze Rohr für Handgriff Kunststoffschraube 3,5 x Chemikaliensaugschlauch mit Filter Kunststoffschraube 4,0 x Kunststoffschraube 5,0 x Gummidämpfer Kunststoffschraube 4,0 x Schraube M 6 x Knickschutztülle Kabel mit Stecker (Wechselstrom) Kabel mit Stecker (Drehstrom) Kunststoffschraube 6,0 x Starlock-Kappe Durchmesser Schraube M 5 x Kunststoffschraube Schaumstoffrohr für Kondensator Kunststoffschraube 5,0 x Haltebügel Bodenblech mit Motorachse Kuststoffscheibe 12,5 mm Kunststoffschraube 3,5 x Kabelklemme Kunststoffschraube 5,0 x Kunststoffschraube 5,0 x Schalterblende Kabelführung Kabelauflage Buben na navíjene hadíce bez drþadla a bez napojovací trubky 23

24 24 Pouzdro ventilu 18 mm

25 KRÄNZLE 145 T / 175 T Výpis náhradních dílõ pro p¾ístroje KRÄNZLE 145 T, 175 T Ventilové pouzdro APG pro prõmšr plunþru 18 mm Poz. Ozna ení ks. ojedn. íslo Poz. Ozna ení ks. ojedn. íslo 1 Ventilgehäuse Ventilstopfen Dichtstopfen M 10 x Ventile (grün) für APG-Pumpe O-Ring 16 x O-Ring 15 x Dichtstopfen R1/4" mit Bund O-Ring 11 x 1, Edelstahlsitz Sicherungsring Edelstahlkugel 8,5 mm Edelstahlfeder Verschlußschraube Steuerkolben Parbaks 16 mm Parbaks 8 mm Spannstift Kolbenführung spezial Mutter M 8 x Ventilfeder schwarz Federdruckscheibe Nadellager Handrad Elastic-Stop-Mutter Manomter bar Druckring Manschette 18 x 26 x 4/ Gewebemanschette 18 x 26 x 4/ Backring 18 x O-Ring 28,3 x 1, Leckagering 18 mm Zwischenring 18 mm O-Ring 6 x Rückschlagkörper! Rückschlagfeder O-Ring 18 x Ausgangsteil Verschraubung Ermeto R1/4" x Aluminium - Dichtring Kupferring Innensechskantschraube M 8 x Innensechskantschraube M 8 x Sauganschluß Wasserfilter Gummi Dichtring Steckkupplung O-Ring Sada pro opravu ventilõ pro erpadla APG sestávající z: 6x Poz. 4; 6x Poz. 5; 6x Poz. 6 Sada pro opravu manþety 18 mm sestávající z: 3x Poz. 27; 3x Poz. 28; 3x Poz. 28.1; 6x Poz. 29; 6x Poz. 30 Ventilové pouzdro kompl s integrovaným ULH a tlakovým spína em Kompletní ¾ídící píst s ru ním kolem

26 26 Pohon 18 mm

27 KRÄNZLE 145 T / 175 T Výpis náhradních dílõ pro p¾ístroje KRÄNZLE 145 T, 175 T P¾evodový díl pro prõmšr plunþru 18 mm Poz. Ozna ení ks. ojedn. íslo 1 Gehäuseplatte für 18 mm Plunger Öldichtung 18 x 28 x O-Ring Viton 88 x Plungerfeder Federdruckscheibe 18 mm Plunger 18 mm Sprengring 18 mm Taumelscheibe 11,5 bie Kränzle 145 T Wechselstrom ,5 8 Taumelscheibe 13,0 bie Kränzle 175 T Drehstrom ,0 bitte Taumelwinkel mit angeben 10 Axial-Rillenkugellager 3-teilig Innensechskantschraube M 8 x Ölschauglas O-Ring 14 x Öleinfüll-Stutzen Öl-Verschlußschraube Messing

28 28 Motoru na st¾ídavý proud

29 KRÄNZLE 145 T Výpis náhradních dílõ motoru na st¾ídavý proud pro p¾ístroje KRÄNZLE 145 T Poz. Ozna ení ks. ojedn. íslo 1 Ölgehäuse für AP Motorgehäuse mit Stator Wechselstrom für Kränzle 145 T 3 Rotor mit Motorwelle Wechselstrom Paßfeder 6 x 6 x Motor-Lager B-Seite Z Motor-Lager A-Seite Schulterlager 7304 BEP Toleranzhülse Öldichtung 25 x 35 x Lüfterrad BG Lüfterhaube BG Flachdichtung Lüsterklemme 2-polig Schaltergehäuse BG Schalter mit 13,5 A Überstromauslöser Klemmrahmen mit Schalterabdichtung Kabelverschraubung PG Kabelverschraubung PG 9 (3-teilig) Kondensator 70 µf Kabel mit Stecker Blechschraube 3,5 x 9, Blechschraube 2,9 x Schraube M 4 x Innensechskantschraube M 6 x Erdungsschraube kmpl Schraube M 4 x Schelle für Lüfterrad mit Schrauben

30 30 Motoru na t¾ífázový proud

31 KRÄNZLE 175 T Výpis náhradních dílõ motoru na t¾ífázový proud pro p¾ístroje KRÄNZLE 175 T Poz. Ozna ení ks. ojedn. íslo 1 Ölgehäuse für AP Motorgehäuse mit Stator Drehstrom für Kränzle 175 T 3 Rotor mit Motorwelle für Kränzle 175 T 4 Paßfeder 6 x 6 x Motor-Lager B-Seite Z Motor-Lager A-Seite Schulterlager 7304 BEP Toleranzhülse Öldichtung 25 x 35 x Lüfterrad BG Lüfterhaube BG Flachdichtung Schaltergehäuse BG 90 Drehstrom Schalter (Amazonas) 8 A für K 175 T Klemmrahmen mit Schalterabdichtung Kabelverschraubung PG 13, Kabel mit Stecker Drehstrom Blechschraube 3,5 x 9, Schraube M 4 x Innensechskantschraube M 6 x Erdungsschraube kmpl Schraube M 4 x Shelle für Lüfterrad mit Schrauben

32 32 Buben na navíjene hadíce

33 KRÄNZLE 145 T / 175 T Výpis náhradních dílõ pro p¾ístroje KRÄNZLE 145 T, 175 T Buben na navíjene hadíce Poz. Ozna ení ks. ojedn. íslo 1 Schale groß Schale klein Knickschutz Antriebswelle Kurbel Lagerklotz links Lagerklotz rechts Drehgelenk Achse mit Wasserführung Eingangsinjektror HD-Schlauch NW 6 15 m Scheibe DIN9021 6, Schraube M 5 x Anschlussrohr Ermeto Edelstahl Parbaks 16 mm O-Ring 10 x Sicherungsring 16 mm Scheibe MS 16 x 24 x O-Ring 6,68 x 1, Mutter M18 x Kunststoffschraube 5,0 x Backring 20 mm Schraube M 5 x Vierkantmutter M Saugzapfen Schlauchanschluss Edelstahlkugel 5,5 mm Edelstahlfeder Chemikaliensaugschlauch mit Filter O-Ring 6 x 0, Zahnscheibe 6, Schraube M 6 x

34 34 Pistole s proudovou trubici

35 KRÄNZLE 145 T / 175 T Výpis náhradních dílõ pro p¾ístroje KRÄNZLE 145 T, 175 T Pistole Shuttle-Gun a proudová trubice s regula ní tryskou Poz. Ozna ení ks. ojedn. íslo Poz. Ozna ení ks. ojedn. íslo 21 Kolbenstange mit Kolben Druckfeder Aluminium Dichtring ST 30-Nippel M 22 x 1,5 AG / M 12 x Rohr 400 lang, bds. M12 x Kunststoff-Hülse Regeldüse ohne Hülse Sprengring O-Ring 6,0 x 3, HD-Düse Düsenhalter MIDI-Pistole mit Verlängerung Kompletní proudová trubice s regula ní tryskou Handgriff mit Ventilkörper Abdeckung seitlich Rohranschlußteil R1/4" a+b Messinghülse mit Teflonsitz O-Ring 12 x Abdeckung unten Druckplatte Abzug-Hebel Messing-Scheibe O-Ring 3,3 x 2, Sicherungshebel Stift 3 x Kontermutter M Schraube 3,9 x 9, ST 30-Nippel M22 x 1,5 / R 1/4" AG Rohr kunststoffumspritzt bds. R 1/4" AG Überwurfmutter ST 30 M22 x 1,5 IG Außen-Sechskant-Nippel R 1/4" IG O-Ring 9,3 x 2,

36 Zapojovací schéma 70 µf Svorkovnicová liãta WS = bílo rt = ervená schw = erná bl = modrá bn = hnšdá ge/gn = þlutá/zelená Weber-Unimat WT ,5A vypína p¾i dosaþeni nad. proudu Motor-Stator Schéma zapojení p¾istroje KRÄNZLE 145 T 230 Voltõ / 50 Hz Vypína Weber - Amazonas 8 A u K175 T Motor s sk¾í¹ový rozvadš 36 Schéma zapojení p¾istroje KRÄNZLE 175 T 400 Voltõ / 50 Hz

37 Zkouãky Vãeobecné p¾edpisy P¾ístroj je podle "Smšrnic pro tryskací za¾ízení na tekutiny" (Richtlinie für Flüssigkeitsstrahler) podle pot¾eby, minimálnš ale kaþdých 12 mšsícõ nutné nechat p¾ezkouãet odborným znalcem, který ur í, zda je moþný dalãí bezpe ný provoz tohoto p¾ístroje. Výsledky zkouãky je nutné mít potvrzeny písemnš. Neformální zápisy pro tyto ú ely posta ují. P¾edcházení nehodám, ochrana zdraví P¾ístroj je vybaven tak, aby p¾i ¾ádné obsluze byly nehody vylou eny. Obsluhující osobu je t¾eba upozornit na nebezpe í poranšní horkými díly stroje a vysokotlakým proudem vody. Je t¾eba dodrþovat "Smšrnice pro tryskací za¾ízení na tekutiny " (Richtlinie für Flüssigkeitsstrahler)- viz str. 14 a 15. P¾ed kaþdým uvedením do provozu je nutné zkontrolovat hladinu oleje na mšrce oleje. (Dbejte na vodorovnou pracovní polohu p¾ístroje!) Výmšna oleje: Po dobu þivotnosti p¾ístroje není nutné provádšt výmšnu oleje. Pokud je nutné vymšnit olej p¾i opravš, otev¾e se nad vhodnou nádobou kontrolní okénko stavu oleje a p¾ístroj se vyprázdní. Olej musí být zachycen do nádoby a následnš podle p¾edpisõ zlikvidován.postavte p¾ístroj do svislé olohy a uvolnšte oba ãrouby kombi na spodní desce vzpšry pro nohu. Desku nyní sejmšte a vyjmšte hadici pro vypouãtšní oleje. Nový olej: 0,3 l - motorový olej: W15-40 Záruka Záruka platí výslovně jen pro materiálové a výrobní vady; škody způsobené opotřebením záruce nepodléhají. Přístroj se musí používat v souladu s tímto provozním návodem. Provozní návod je součástí záručních podmínek. Pro přístroje, které jsou prodávány soukromým konečným spotřebitelům, je záruční doba 24 měsíců; při zakoupení pro živnostenské účely činí záruční doba 12 měsíců. V případě uplatňování záruky se prosím obraťte se svým vysokotlakým čistícím přístrojem včetně příslušenství a dokladu o zakoupení přístroje na svého odborného prodejce nebo na nejbližší autorizovanou stanici služeb pro zákazníky, kterou naleznete v internetu pod adresou Při změnách na bezpečnostních zařízeních stejně jako při překročení hranice maximální teploty nebo počtu otáček veškerá záruka zaniká. Stejně tak je tomu i při podpětí, nedostatku vody nebo jejím znečištění. Tlakoměr, tryska, ventily, těsnící manžety, vysokotlaká hadice a zařízení pro ostřikování jsou díly podléhající opotřebení a proto se na ně záruka nevztahuje. 37

38 Hochdruckreiniger High-pressure-cleaners Vysokotlaký istící p¾ístroj I. Kränzle GmbH Elpke Bielefeld Prohlášení o konformitì s ES Tímto prohlašujeme, e konstrukce vysokotlakých èistících pøístrojù: (místo ulo ení technických podkladù): splòuje následující smìrnice a a jejich zmìny pro vysokotlaké èistící stroje: Kränzle 145 T Kränzle 175 T Manfred Bauer, Fa. Josef Kränzle Rudolf-Diesel-Str. 20, Illertissen Smìrnice pro stroje 89/392/EWG Smìrnice pro nízké napìtí 73/23 EWG Smìrnice EMV 89/336 EWG Smìrnice pro hluk 2000/14/EG, èl. 13 Stroje s vysokotlakým vodním proudem dodatek 3, díl B, odstavec 27 Hladina akustického výkonu mìøená: garantovaná: K145 T: 84 db (A); K175 T: 87 db (A) K145 T: 89 db (A); K175 T: 89 db (A) Pou ité specifikace a normy: EN :2004 EN / A2:2002 EN / A14:2000 EN / A1:2001 EN ISO 3744 : 1995 Bielefeld, (neèítelný) 38

39 Poznámky 39

40 R Best.-Nr.: Dodate ný tisk je povolen pouze se svolením firmy Stavke dni
