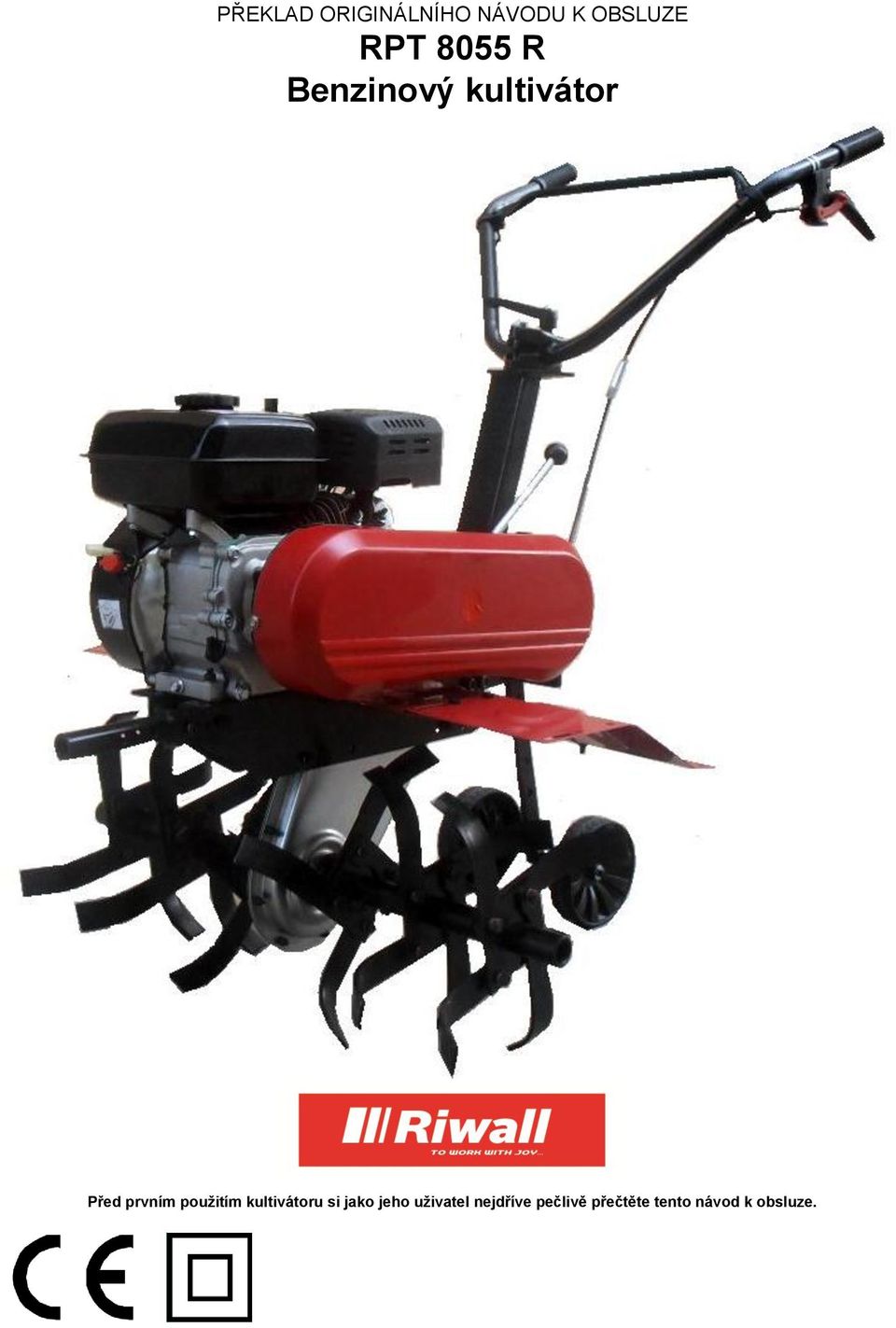

1 PŘEKLAD ORIGINÁLNÍHO NÁVODU K OBSLUZE RPT 8055 R Benzinový kultivátor Před prvním použitím kultivátoru si jako jeho uživatel nejdříve pečlivě přečtěte tento návod k obsluze.

2 Technické údaje Model RPT 8055 R Motor Mega MG710 Typ motoru Čtyřdobý, OHV, vzduchem chlazený Výkon, kw 4,2 (při 3600 ot/min) Zdvihový objem, cm Objem palivové nádrže, l 2,4 Množství motorového oleje, l 0,6 Vzduchový filtr molitanová vložka Startér Navinovací Páčka plynu Na motoru, na rukojeti Vypínač motoru Na řídítkách Převodovka Spojka s klínovým řemenem, řetězový převod, ruční řazení převodů Převody 2 pro jízdu vpřed/1 pro jízdu vzad Pracovní šířka bez krytů / s kryty, cm 76/80 Průměr radličky, cm 32 Rychlost otáčení radličky, ot./min 107/137 Hladina akustického tlaku LpA, db(a) 82,7 (K=0,8) Hladina akustického výkonu LwA, db(a) 96,8 (K=0,8) Vibrace na rukojeti, m/s 2 11,9 (K = 0,35) Hmotnost (bez obalu), kg 61,5 Ochrana životního prostředí a sběr všech použitých materiálů Staré oleje z motoru a převodovky by měly být vypuštěny a uloženy ve speciálních sběrných nádobách a následně odeslány k ekologicky nezávadnému zpracování. BEZPEČNOSTNÍ POKYNY Určené použití Tento stroj je určen výhradně k použití: jako kultivátor pro kypření zeminy v zahradách a na pozemcích, ve shodě se specifikací a bezpečnostními pokyny uvedenými v tomto návodu k obsluze. Jakékoli jiné použití je považováno za nesprávné. Uživatel nese veškerou odpovědnost za zranění třetích osob a za poškození jejich majetku. Výrobce neodpovídá za žádná poškození nebo zranění vzniklá v důsledku nepovolených úprav kultivátoru. Obecné bezpečnostní pokyny Před prvním použitím kultivátoru si jako jeho uživatel nejdříve pečlivě přečtěte tento návod k obsluze. Používejte tento kultivátor podle pokynů uvedených v tomto návodu k obsluze a uschovejte tento návod pro pozdější použití nebo pro dalšího majitele. Osoby používající kultivátor nesmí být pod vlivem toxických látek, jako jsou například alkohol, drogy nebo léky. Nedovolte, aby s tímto kultivátorem pracovaly děti mladší 16 let (minimální věk obsluhy mohou specifikovat místní předpisy). Tento kultivátor není určen k použití osobami (včetně dětí) se sníženými fyzickými, smyslovými nebo duševními schopnostmi, nebo s nedostatkem zkušeností a znalostí, pokud těmto osobám nebyl stanoven dohled, nebo pokud jim nebyly poskytnuty instrukce týkající se použití výrobku osobou odpovědnou za jejich bezpečnost. Děti by měly být pod dozorem, aby bylo zajištěno, že si s tímto kultivátorem nebudou hrát. Udržujte ostatní osoby, zejména dětí a domácí zvířata, mimo nebezpečný prostor. Při práci používejte rukavice, ochranné brýle, ochranu sluchu, pevnou obuv a upnutý pracovní oděv. Nikdy nedoplňujte palivovou nádrž, je-li v chodu motor nebo je-li motor horký. Nikdy nenechávejte motor chodu v uzavřených prostorách. Zabraňte tomu, aby se jakákoli část vašeho těla nebo oblečení dostala do blízkosti rotujících nebo horkých částí kultivátoru. Nepoužívejte tento kultivátor na svazích, jejichž sklon je větší než 20 %. Poškozený výfuk, palivovou nádrž nebo víčka plnicích otvorů vždy vyměňte. Používejte tento kultivátor pouze v případě, je-li v bezvadném a bezpečném provozním stavu. Před použitím kultivátoru vždy zkontrolujte, zda nejsou radličky, upevňovací šrouby a prvky bezpečnostního vybavení nadměrně opotřebovány nebo poškozeny. Výměnu opotřebovaných nebo poškozených dílů vždy svěřte specializovanému servisu. Náhradní díly musí vždy splňovat požadavky výrobce. Používejte proto pouze originální náhradní díly nebo díly, které jsou schváleny výrobcem. Nikdy neměňte nastavení motoru z výroby. V následujících případech vždy zastavte motor a odpojte kabel zapalovací svíčky: nepracujete-li s kultivátorem, vzdálíte-li se od kultivátoru, přepravujete-li kultivátor z jednoho místa na druhé. Ukládejte kultivátor a palivo na bezpečném místě: mimo zdrojů vznícení (jiskry, plameny), které není přístupné dětem. Před uložením stroje v uzavřené místnosti nechejte vychladnout motor. Svěřujte opravy kultivátoru pouze specializovanému servisu. 2

3 Práce s motorem Před nastartováním vždy zkontrolujte motor, abyste zabránili zranění osob nebo poškození motoru. Musíte znát postup prováděný při nouzovém zastavení motoru. Nedovolte osobám, které nemají nastudovaný tento návod k obsluze a které nemají dostatek zkušeností s obsluhou tohoto kultivátoru, aby prováděly práce na motoru. Nikdy zcela nenaplňujte palivovou nádrž. Dochází-li k přetékání paliva, nechejte palivo přetéct, aby mohlo před startováním dojít k jeho odpaření. Pečlivě uzavřete palivovou nádrž. Nepokládejte na motor žádné předměty, abyste zabránili požáru. Během práce se výfuk motoru zahřívá a po zastavení motoru se pomalu ochlazuje. Před vychladnutím motoru dávejte pozor a nedotýkejte se výfuku. Před přepravou nebo před uložením kultivátoru na uzavřeném místě počkejte, dokud motor nevychladne. Ovládací prvky modelu RPT 8055 R 1. Řídítka 2. Vypínač motoru 3. Páčka spojky 4. Řadicí páka 5. Převodová skříň s řemenem 6. Podpěra omezovače pracovní hloubky 7. Deflektor 8. Boční kotouč (volitelné příslušenství) 9. Radličky 10. Řetězová převodová skříň 11. Přední rukojeť 12. Vzduchový filtr 13. Palivová nádrž Bezpečnostní zařízení Bezpečnostní zařízení slouží k vaší ochraně a musí být vždy v bezvadném stavu. Nesmí být snímána, upravována nebo vyřazována z činnosti. Páčka spojky Uvolní-li obsluha stroje tuto páčku, kultivátor a radličky se okamžitě zastaví. Deflektor Zabraňuje odhazování předmětů, jako jsou kameny nebo drny. Boční disky Během práce zabraňují náhodnému kontaktu s rotujícími radličkami. Vypínač motoru Vypínač motoru je používán pro zapínání a vypínání motoru, a také pro okamžité vypnutí motoru v nebezpečných situacích. Informace na kultivátoru V závislosti na modelu motoru se mohou zobrazené nálepky a jejich umístění lišit od nálepek a umístění uvedených v tomto návodu. RH F 1 F 2 I / ON 0 / OFF Polohy řadicí páky převodovky: RH Zpátečka 1 První převodový stupeň pro jízdu vpřed 2 Druhý převodový stupeň pro jízdu vpřed F Poloha pro neutrál Umístění: Na převodové skříni Vypínač motoru Umístění: Na řídítkách Ovládání otáčení radliček Radličky se začnou otáčet, jakmile stiskněte páčku spojky. Umístění: Na páčce spojky 3

4 Polohy páčky plynu: Králík / - Maximální otáčky motoru Želva / - Minimální otáčky motoru Umístění: Na motoru Výstražné symboly na kultivátoru Na deflektoru kultivátoru můžete nalézt výstražné nálepky s různými symboly. Tyto symboly mají následující význam: Před uvedením kultivátoru do provozu si prosím přečtěte příslušné návody k obsluze! Udržujte ostatní osoby mimo nebezpečný prostor! Nepracujte bez řádně připevněného deflektoru! Nebezpečí zranění způsobeného rotujícími díly. Udržujte ruce a nohy v bezpečné vzdálenosti od rotujících dílů! Před seřizováním, čištěním nebo kontrolou kultivátoru vždy vypněte motor a odpojte kabel zapalovací svíčky! Symboly v tomto návodu V tomto symbolu se nachází symboly, které upozorňují na rizika a důležité informace. Tyto symboly mají následující specifický význam: Nebezpečí! Tento symbol upozorňuje na potenciálního rizika související s aktuálně prováděným úkonem, která představují ohrožení příslušných osob. Tento symbol je používán pro zvýraznění rizik souvisejících s popisovanou aktivitou, při které může dojít k poškození kultivátoru. Poznámka! Upozorňuje na důležité informace a tipy týkající se použití. SESTAVENÍ Poškozené kabely mohou vést k poruše provozu kultivátoru. Při vybalení kultivátoru dávejte pozor, aby nedošlo k přiskřípnutí nebo přimáčknutí těchto částí. Proveďte sestavení kultivátoru podle pokynů a ilustrací uvedených v tomto návodu. Sestavení řídítek Řídítka se skládají z (viz obr. 2): Horní část ve tvaru U (1, 2) s lankem vypínače motoru a ovládací páčkou spojky. Spodní část (3). Konzola (5) s upínacími svorkami (6) pro spojení levé a pravé části řídítek. 4 Jak provádět sestavení řídítek: 1. Připevněte spodní část řídítek (viz obr. 3) pomocí čtyř šroubů, pružných podložek a matic (2) dva šrouby z každé strany, a pomocí klíče 13 mm. 2. Přes nastavovací prvek nainstalujte na spodní část horní část ve tvaru U: - položte na přírubu spodní části rukojeti (viz obr. 4A) spodní část (bez ozubení na zaobleném povrchu) nastavovacího prvku (viz obr. 4B) - přiložte horní část rukojeti ve tvaru U (viz obr. 4C) - použijte druhou část nastavovacího prvku a připevněte ji (utáhněte ji pouze rukou) pomocí šroubu s plochou podložkou (viz obr. 4D) - Zasuňte šroub s hranatým okrajem pod kulatou hlavou hranatý okraj by měl být zasunutý do kruhové drážky na desce (viz obr. 4E) - připevněte šroub speciální rukojetí (viz obr. 4F) 3. Zašroubujte nebo vyšroubujte šroub (obr. 4D) regulující polohu obou částí nastavovacího prvku po upevnění horní část rukojeti ve tvaru U by měly být navzájem přibližně rovnoběžné (obr. 4F). To je nezbytné pro spolehlivé upevnění horní rukojeti ve tvaru U.

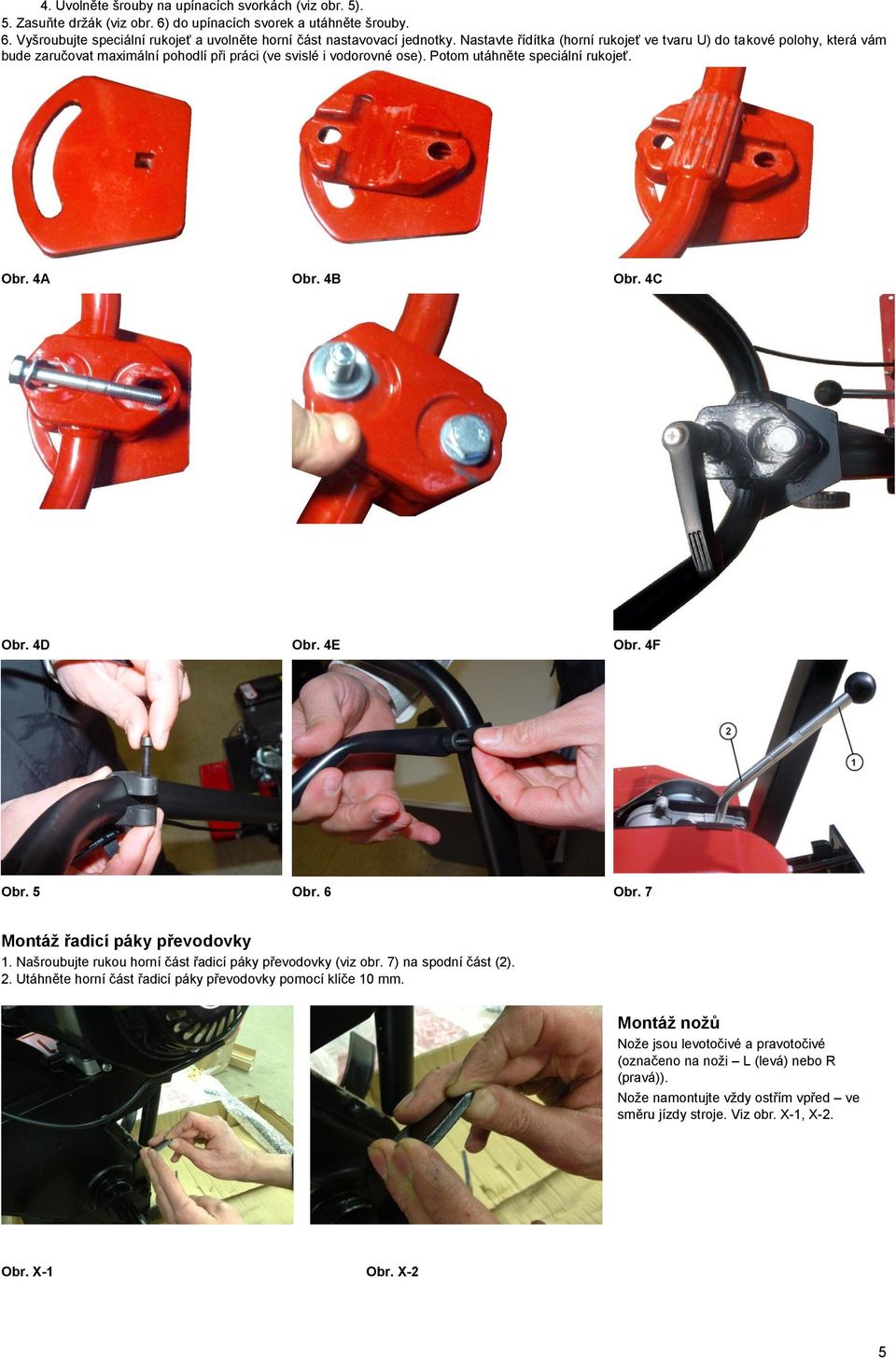

5 4. Uvolněte šrouby na upínacích svorkách (viz obr. 5). 5. Zasuňte držák (viz obr. 6) do upínacích svorek a utáhněte šrouby. 6. Vyšroubujte speciální rukojeť a uvolněte horní část nastavovací jednotky. Nastavte řídítka (horní rukojeť ve tvaru U) do takové polohy, která vám bude zaručovat maximální pohodlí při práci (ve svislé i vodorovné ose). Potom utáhněte speciální rukojeť. Obr. 4A Obr. 4B Obr. 4C Obr. 4D Obr. 4E Obr. 4F Obr. 5 Obr. 6 Obr. 7 Montáž řadicí páky převodovky 1. Našroubujte rukou horní část řadicí páky převodovky (viz obr. 7) na spodní část (2). 2. Utáhněte horní část řadicí páky převodovky pomocí klíče 10 mm. Montáž nožů Nože jsou levotočivé a pravotočivé (označeno na noži L (levá) nebo R (pravá)). Nože namontujte vždy ostřím vpřed ve směru jízdy stroje. Viz obr. X-1, X-2. Obr. X-1 Obr. X-2 5

6 Obr. X-3 Montáž držáku závěsu Držák závěsu připevněte dvěma šrouby viz obr. X-3 Jak provádět nastavení pracovní hloubky: A) Pracovní poloha: 1. Nastavte omezovač pracovní hloubky/kolečka do otvoru na rámu kultivátoru a upevněte je v pracovní poloze pomocí upevňovacího čepu a zajišťovacího kolíku (viz obr. 8). 2. Ujistěte se, zda je držák kol řádně upevněn v otvoru na rámu kultivátoru. B) Přepravní poloha: 1. Vyjměte držák přepravního kola a otočte jej směrem dolů tak, aby bylo umožněno jeho upevnění stejným způsobem, ale obráceně. 8. Pracovní hloubka je určena polohou omezovače pracovní hloubky v jeho držáku. Během kultivace půdy by měl být omezovač hloubky nastaven tak, aby byla jeho kolečka nahoře (viz obr. 8). Změna pracovní hloubky znamená změnu spodní části omezovače pracovní hloubky, pomocí různých otvorů. Obr. 8 Obr. 9 Obr. 10 Seřízení lanka spojky Seřízení napnutí lanka spojky je nutné v následujících případech: musíte-li páčku spojky tisknout nadměrně velkou silou, musíte-li odstranit uvolnění lanka spojky. Jak provádět nastavení napnutí lanka spojky: Uvolněte páčku spojky (viz obr. 9) a pomalu zatáhněte za rukojeť lanka startéru (2 až 3 zatažení). Radličky by se neměly otáčet. Začnou-li se radličky otáčet, musíte provést uvolnění napnutí lanka spojky: Povolte pojistnou matici (viz obr. 10, 1) lanka spojky. Otáčejte horní částí lanka spojky maximálně o půl otáčky. V případě pohybu nožů při uvolněné páčce spojky otáčejte směrem vpravo (obr. 10, 3). Držte objímku (obr. 10, 2), abyste eliminovali zpětnou reakci lanka Postup opakujte, dokud radličky nebudou v klidu. Při prokluzu spojky proveďte identické nastavení lanka spojky otáčejte horní částí lanka směrem vlevo max. o půl otáčky (obr. 10, 3). Utáhněte pojistnou matici a znovu zkontrolujte napnutí lanka. Při uvolněné páčce spojky nesmí být radličky v pohybu. OBSLUHA Před prvním použitím Zkontrolujte pevnost a spolehlivost všech závitových montážních spojů na kultivátoru, včetně upevnění motoru. 1. Naplnění převodovky olejem KULTIVÁTOR JE DODÁVÁN BEZ OLEJE V PŘEVODOVCE. Před prvním použitím kultivátoru musíte provést naplnění převodovky doporučeným olejem. Doporučujeme vám používat převodový olej specifikace SAE 80W. Nádoba s olejem by měla mít označení třídy API GL-4 nebo označení vyšší třídy. Doplňte max. 0,18 l oleje (kapacita nádrže). Jak provádět kontrolu množství oleje v převodovce: 1. Vyjměte měrku oleje z převodovky (viz obr. 11, 2) a očistěte ji. 2. Vyšroubujte zátku plnicího otvoru a doplňte do převodovky olej (viz obr. 11, 3). Zasuňte do plnicího otvoru měrku oleje a zkontrolujte jeho množství. 3. Je-li to nutné, doplňte potřebné množství oleje. Hladina se musí na měrce nacházet mezi dvěma značkami. 4. Zasuňte zpět měrku oleje a uzavřete víčko plnicího otvoru.. 6

7 2. Startování a zastavení motoru Nebezpečí! Nebezpečí udušení způsobeného otravou oxidem uhelnatým! Spalovací motor používejte jen na otevřeném prostranství. Před nastartováním motoru: Zkontrolujte množství oleje a je-li to nutné, proveďte jeho doplnění. Doplňte palivo. Uzavřete víčko palivové nádrže a otřete zbytky rozlitého paliva. Připojte k zapalovací svíčce kabel zapalovací svíčky. Ujistěte se, zda je uvolněna páčka spojky. Při provádění startování a zastavení motoru dodržujte pokyny uvedené v návodu pro obsluhu motoru. 3. Práce s kultivátorem Nebezpečí zranění! Udržujte ostatní osoby, a zejména dětí, mimo nebezpečný prostor. Používejte kultivátor pouze v případě, je-li v bezvadném stavu. Zkontrolujte terén, na kterém budete kultivátor používat a odstraňte všechny předměty, které mohou být radličkami odhozeny. Pracujte pouze v případě, je-li dostatečná viditelnost a pracujte také pomalu a opatrně. Nepracujte s kultivátorem v blízkosti příkopů a břehů. Pomocí řídítek stále udržujte bezpečnou vzdálenost od rotujících radliček. Nikdy nepřibližujte ruce, nohy a jiné části těla k rotujícím radličkám. Před kontrolou, seřízením a čištěním kultivátoru vždy zastavte motor a odpojte kabel zapalovací svíčky. Nebezpečí zranění způsobeného převrácením! Vždy pracujte pomalu a opatrně, a to zejména v případě, kdy provádíte změnu směru. Na svahu se s kultivátorem vždy pohybujte po vrstevnici, nikdy ne nahoru nebo dolů. Sledujte přítomnost překážek, nepracujte v blízkosti kamenů. Nepoužívejte tento kultivátor na svazích, jejichž sklon je větší než 20 %. Nebezpečí požáru! Dbejte na to, aby na motoru a výfuku nezůstávaly zbytky rostlin a zabraňte únikům oleje. Nepracujte s tímto kultivátorem, není-li zcela stisknuta páčka spojky, protože by rychle docházelo k opotřebování hnacího řemenu. Zabraňte zablokování radliček během provozu kultivátoru. 1. Nastartujte motor. 2. Zvolte si požadovaný směr a rychlost pohybu kultivátoru. 3. Přitiskněte páčku spojky k rukojeti řídítek a pevně ji držte, aby bylo umožněno otáčení radliček. Kultivace půdy Jak provádět změnu směru pohybu a rychlosti kultivátoru U tohoto kultivátoru je použita dvoustupňová převodovka s možností použití zpátečky. 1. Uvolněte páčku spojky. 2. Zvolte směr a rychlost pohybu (viz obr. 11): Nastavte řadicí páku převodovky do polohy označené RH, aby došlo k zařazení zpátečky. Nastavte řadicí páku převodovky do polohy označené 1 nebo 2, aby došlo k zařazení převodu pro jízdu vpřed. 3. Stiskněte znovu páčku spojky. Nemanipulujte s řadicí pákou převodovky nadměrnou silou. Chcete-li si usnadnit řazení převodovky, stiskněte rychle a mírně páčku spojky a poté zkuste znovu zařadit rychlost. Poznámka! Zpátečka je určena pouze pro krátkodobý pohyb směrem dozadu. Riziko možného poškození kultivátoru a předmětů v jeho blízkosti! Nepracujte na žádném povrchu, pod kterým se mohou nacházet plynová, elektrická nebo jiná podobná vedení. Nepracujte v blízkosti stromů, kde by se radličky mohly dostat do kontaktu s jejich kořeny. Nepracujte na promáčeném terénu. Na radličky by se mohly zachytit kusy zeminy, které by mohly být při provozu odhazovány. Dojde-li ke kontaktu radliček s cizími předměty, například s kameny, zastavte kultivátor a zkontrolujte, zda nedošlo k poškození. Opakovaná a postupná hluboká kultivace půdy zaručuje nejlepší pracovní výsledky. Tak je umožněno absorbování dříve uloženého kompostu do půdy. Sklizený pozemek je rekultivován zbytky rostlin, které zůstávají v půdě. Doporučujeme vám, abyste prováděli zpracování půdy podle uvedeného nákresu (viz obr. 12). Nastavte pracovní hloubku podle půdních podmínek. Provádějte kultivaci tvrdé zeminy postupně.. Kultivace Nastavte si malou pracovní hloubku, abyste chránili kořenový systém kultivovaných rostlin. 7

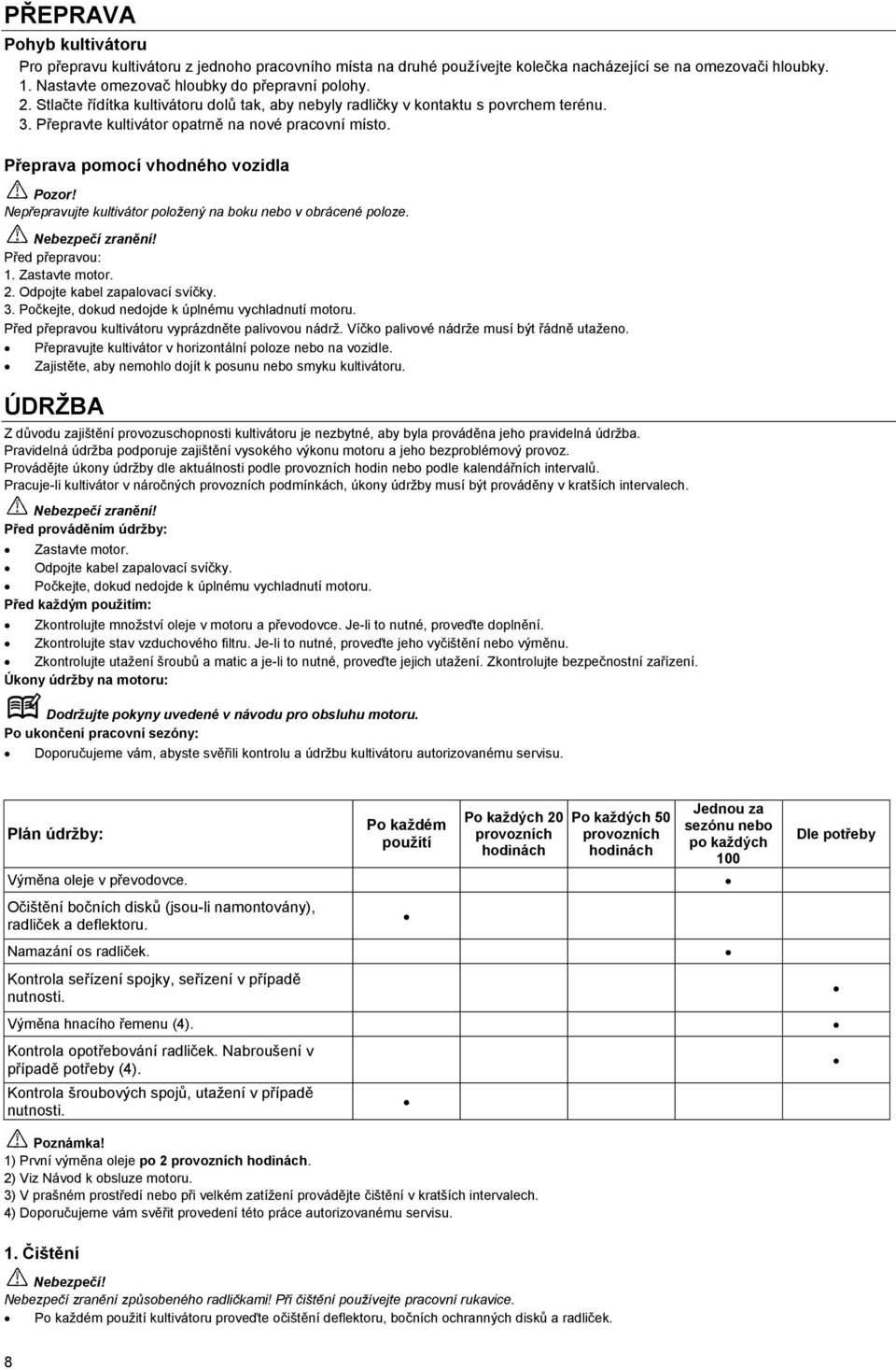

8 PŘEPRAVA Pohyb kultivátoru Pro přepravu kultivátoru z jednoho pracovního místa na druhé používejte kolečka nacházející se na omezovači hloubky. 1. Nastavte omezovač hloubky do přepravní polohy. 2. Stlačte řídítka kultivátoru dolů tak, aby nebyly radličky v kontaktu s povrchem terénu. 3. Přepravte kultivátor opatrně na nové pracovní místo. Přeprava pomocí vhodného vozidla Nepřepravujte kultivátor položený na boku nebo v obrácené poloze. Nebezpečí zranění! Před přepravou: 1. Zastavte motor. 2. Odpojte kabel zapalovací svíčky. 3. Počkejte, dokud nedojde k úplnému vychladnutí motoru. Před přepravou kultivátoru vyprázdněte palivovou nádrž. Víčko palivové nádrže musí být řádně utaženo. Přepravujte kultivátor v horizontální poloze nebo na vozidle. Zajistěte, aby nemohlo dojít k posunu nebo smyku kultivátoru. ÚDRŽBA Z důvodu zajištění provozuschopnosti kultivátoru je nezbytné, aby byla prováděna jeho pravidelná údržba. Pravidelná údržba podporuje zajištění vysokého výkonu motoru a jeho bezproblémový provoz. Provádějte úkony údržby dle aktuálnosti podle provozních hodin nebo podle kalendářních intervalů. Pracuje-li kultivátor v náročných provozních podmínkách, úkony údržby musí být prováděny v kratších intervalech. Nebezpečí zranění! Před prováděním údržby: Zastavte motor. Odpojte kabel zapalovací svíčky. Počkejte, dokud nedojde k úplnému vychladnutí motoru. Před každým použitím: Zkontrolujte množství oleje v motoru a převodovce. Je-li to nutné, proveďte doplnění. Zkontrolujte stav vzduchového filtru. Je-li to nutné, proveďte jeho vyčištění nebo výměnu. Zkontrolujte utažení šroubů a matic a je-li to nutné, proveďte jejich utažení. Zkontrolujte bezpečnostní zařízení. Úkony údržby na motoru: Dodržujte pokyny uvedené v návodu pro obsluhu motoru. Po ukončení pracovní sezóny: Doporučujeme vám, abyste svěřili kontrolu a údržbu kultivátoru autorizovanému servisu. Plán údržby: Výměna oleje v převodovce. Očištění bočních disků (jsou-li namontovány), radliček a deflektoru. Po každém použití Po každých 20 provozních hodinách Po každých 50 provozních hodinách Jednou za sezónu nebo po každých 100 provozních hodinách Dle potřeby Namazání os radliček. Kontrola seřízení spojky, seřízení v případě nutnosti. Výměna hnacího řemenu (4). Kontrola opotřebování radliček. Nabroušení v případě potřeby (4). Kontrola šroubových spojů, utažení v případě nutnosti. Poznámka! 1) První výměna oleje po 2 provozních hodinách. 2) Viz Návod k obsluze motoru. 3) V prašném prostředí nebo při velkém zatížení provádějte čištění v kratších intervalech. 4) Doporučujeme vám svěřit provedení této práce autorizovanému servisu. 1. Čištění Nebezpečí! Nebezpečí zranění způsobeného radličkami! Při čištění používejte pracovní rukavice. Po každém použití kultivátoru proveďte očištění deflektoru, bočních ochranných disků a radliček. 8

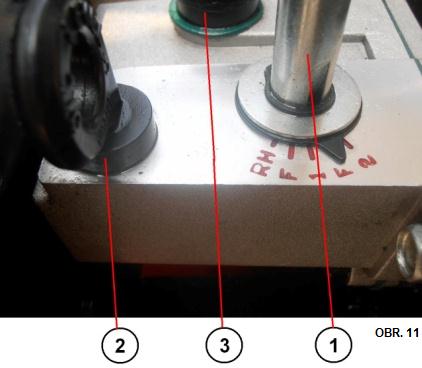

9 Očistěte motor pomocí hadru a kartáče. Nepoužívejte tlakovou myčku, a to zejména pro čištění kultivátoru a převodovky. 2. Výměna oleje v převodovce. Po každém použití kultivátoru proveďte očištění převodovky pomocí hadru a kartáče. Doporučujeme vám provádět výměnu oleje v převodovce po každých 100 provozních hodinách. 1. Vyjměte měrku oleje z převodovky (viz obr. 11, 2) a očistěte ji. 2. Vyšroubujte výpustnou zátku převodovky, která se nachází na spodní části převodovky. 3. Vypusťte starý olej do vhodné nádoby a zajistěte jeho recyklaci. 4. Našroubujte zpět výpustnou zátku a pevně ji utáhněte. 5. Naplňte převodovku novým olejem a zkontrolujte jeho správné množství (viz část Plnění oleje do převodovky). 6. Našroubujte zpět měrku oleje. SKLADOVÁNÍ Neskladujte stroj s benzínem v palivové nádrži v uzavřených místnostech a v blízkosti zdrojů otevřeného plamene, jiskření a elektrických topných zařízení. Nebezpečí! Nebezpečí způsobení exploze při vznícení výparů paliva. Není-li kultivátor používán déle než jeden měsíc: 1. Vypusťte zcela palivo z palivové nádrže. 2. Vyšroubujte výpustný šroub a vypusťte palivo z karburátoru. 3. Vyměňte motorový olej. 4. Vyšroubujte zapalovací svíčku. Nalijte do válce asi jednu lžičku čistého motorového oleje. Protočte motor, aby došlo k rovnoměrnému nanesení vrstvy oleje. Našroubujte zpět zapalovací svíčku, ale nepřipojujte kabel zapalovací svíčky. 5. Očistěte kultivátor. 6. Uložte kultivátor na suchém a uzavřeném místě, abyste zabránili jeho neoprávněnému použití a poškození nepovolanými osobami, zejména dětmi. PORUCHY A POSTUPY PRO JEJICH ODSTRANĚNÍ Závada Možná příčina Odstranění závady Radličky se neotáčí. Radličky jsou zablokovány kameny nebo velkými kusy zeminy. Hnací řemen je opotřebován nebo roztržen. Ihned zastavte motor a odpojte kabel zapalovací svíčky. Očistěte radličky. Svěřte výměnu řemenu autorizovanému servisu. Nadměrné vibrace. Nesprávně seřízené lanko spojky. Nesprávně upevněné radličky nebo poškozené radličky. Došlo k uvolnění šroubů nebo matic. Seřiďte lanko spojky. Ihned zastavte motor a odpojte kabel zapalovací svíčky. Poškozené díly vyměňte. Ihned zastavte motor a odpojte kabel zapalovací svíčky. Utáhněte uvolněné šrouby a matice. Poznámka! Chcete-li odstranit závady, které nejsou popsány výše, musíte kontaktovat autorizovaný servis. Z důvodu neustálého zkvalitňování služeb zákazníkům si výrobce vyhrazuje právo na provádění změn konstrukce kultivátoru bez předchozího upozornění. 9

10 Informace k motoru PŘED PRVNÍM POUŽITÍM. 1. Doplnění oleje do motoru. Upozornění. MOTOR JE DODÁVÁN BEZ OLEJOVÉ NÁPLNĚ V KLIKOVÉ SKŘÍNÍ! Před prvním spuštěním motoru je třeba nalít do klikové skříně motoru příslušné množství oleje požadované viskozity. Viskozitu oleje je třeba zvolit v souladu s okolní teplotou, podle následujícího schématu (12). Obr. 12 Pro běžný provoz při normálním jmenovitém rozsahu teplot je doporučován olej typu SAE 10W-30 nebo SAE 30. Ujistěte se, že na kanystru s olejem je označení API: SF a vyšší. (Klasifikace dle API (American Petroleum Institute) stanovuje úroveň provozních parametrů a klasifikace podle SAE viskozitu). Upozornění. Pokud bude motor v provozu s nedostatečným množstvím oleje, může to mít za následek jeho vážné poškození. Pokaždé před nastartováním motoru se ujistěte, že hladina oleje odpovídá požadovanému množství. Kontrolu hladiny oleje provádím při studeném a vypnutém motoru. Motor musí být umístěn na rovné vodorovné ploše. Postup kontroly hladiny oleje: 1. Postavte motor (výrobek) na rovnou vodorovnou plochu 2. Odšroubujte zátku plnicího hrdla. 3. Zkontrolujte hladinu oleje, doplňte v případě potřeby. 4. Vraťte na místo a zašroubujte zátku plnicího hrdla. Benzin a jeho páry jsou vysoce hořlavé a výbušné! Před plněním benzínem zastavte motor a vyčkejte, dokud zcela nevychladne. Hadříkem otřete všechny části výrobku, které palivo potřísnilo během plnění. Před spuštěním motoru je třeba se ujistit, že palivová nádrž je bezpečně upevněna a že její víko je řádně utažené. Plnění nádrže provádějte pouze ve venkovním prostředí. NEKUŘTE BĚHEM PLNĚNÍ NÁDRŽE BENZÍNEM. Spuštění motoru je třeba provádět dál od místa, kde probíhalo plnění, a benzín vytekl na zem. Abyste předešli požáru, řádně očistěte výrobek, včetně motoru, výfukového potrubí a palivové nádrže od trávy. Naplňte palivovou nádrž čistým, čerstvým, bezolovnatým benzínem, jehož oktanové číslo není nižší než 90 (např. AI- 92). Benzín nalévejte cca 1 cm pod spodní hranu plnicího hrdla palivové nádrže. Poznámka: Pro předcházení nestabilní funkci motoru je třeba včas doplňovat benzín do palivové nádrže. SPUŠTĚNÍ A VYPNUTÍ MOTORU. Pozor. Existuje riziko otravy oxidem uhelnatým, obsaženým ve výfukových plynech. Nespouštějte motor v uzavřených prostorách. Před nastartováním motoru se ujistěte, že se v ošetřovaném prostoru nenachází žádné nepovolané osoby, zvláště děti a zvířata. Před nastartováním motoru je třeba zaujmout stabilní pozici. Spouštějte motor pouze ve venkovním prostředí. 1. Spuštění motoru. Před nastartováním motoru: Ujistěte se, že v palivové nádrži je dostatek benzínu a zkontrolujte hladinu oleje v klikové skříni. Postup spouštění: 1. Přepnout startér do polohy ON (Zapnuto) (Obr. 13). U motorů bez měrky: Hladina oleje by měla dosáhnout spodní hrany plnicího hrdla oleje, tj. nalít olej tak, aby přetékal z plnicího otvoru (viz obr. 12). Obr. 12. Obr Páku palivového ventilu přesunout do otevřené polohy (viz obr. 15). 3. Pevně nasadit klobouček VN vodiče na zapalovací svíčku. 4. Páku ovládaní škrticí klapky, které se nachází na ovládací rukojeti (viz obr.15) (pokud je nainstalována) nebo na řídicí jednotce motoru (viz. obr.14) přesunout do polohy pro vysoké otáčky/. 2. Plnění palivové nádrže benzínem. Palivovou nádrž je třeba naplnit benzínem před spuštěním motoru. Nikdy neotvírejte víčko palivové nádrže když je motor horky nebo za chodu motoru. Motor je třeba umístit v dostatečné vzdálenosti od zdroje jisker a otevřeného ohně. Motor (výrobek) je třeba umístit na rovnou vodorovnou plochu. Zásady bezpečnosti při práci s benzínem. Nebezpečí. 10

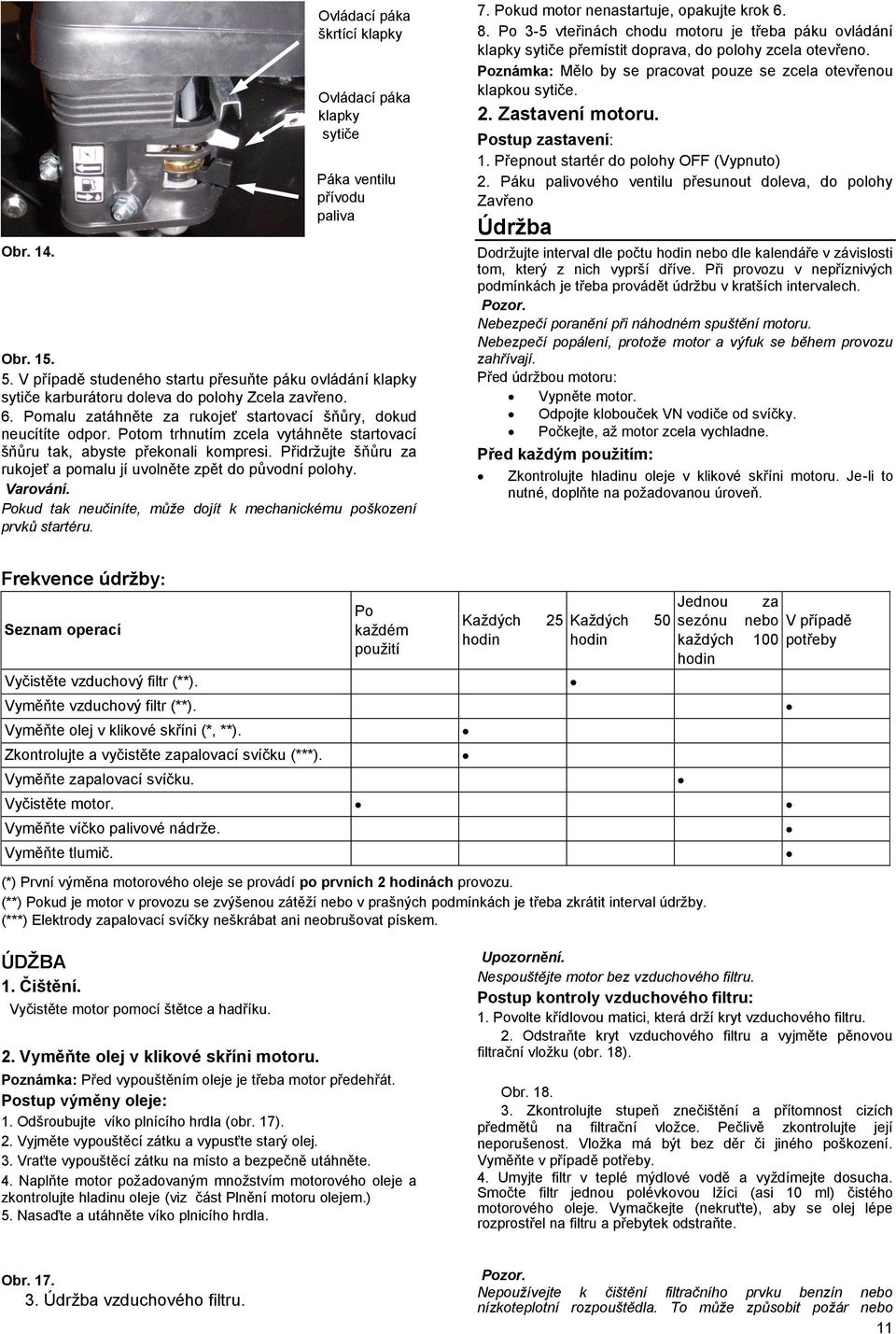

11 Obr. 14. Ovládací páka škrtící klapky Ovládací páka klapky sytiče Páka ventilu přívodu paliva Obr V případě studeného startu přesuňte páku ovládání klapky sytiče karburátoru doleva do polohy Zcela zavřeno. 6. Pomalu zatáhněte za rukojeť startovací šňůry, dokud neucítíte odpor. Potom trhnutím zcela vytáhněte startovací šňůru tak, abyste překonali kompresi. Přidržujte šňůru za rukojeť a pomalu jí uvolněte zpět do původní polohy. Varování. Pokud tak neučiníte, může dojít k mechanickému poškození prvků startéru. 7. Pokud motor nenastartuje, opakujte krok Po 3-5 vteřinách chodu motoru je třeba páku ovládání klapky sytiče přemístit doprava, do polohy zcela otevřeno. Poznámka: Mělo by se pracovat pouze se zcela otevřenou klapkou sytiče. 2. Zastavení motoru. Postup zastavení: 1. Přepnout startér do polohy OFF (Vypnuto) 2. Páku palivového ventilu přesunout doleva, do polohy Zavřeno Údržba Dodržujte interval dle počtu hodin nebo dle kalendáře v závislosti tom, který z nich vyprší dříve. Při provozu v nepříznivých podmínkách je třeba provádět údržbu v kratších intervalech. Pozor. Nebezpečí poranění při náhodném spuštění motoru. Nebezpečí popálení, protože motor a výfuk se během provozu zahřívají. Před údržbou motoru: Vypněte motor. Odpojte klobouček VN vodiče od svíčky. Počkejte, až motor zcela vychladne. Před každým použitím: Zkontrolujte hladinu oleje v klikové skříni motoru. Je-li to nutné, doplňte na požadovanou úroveň. Frekvence údržby: Seznam operací Vyčistěte vzduchový filtr (**). Vyměňte vzduchový filtr (**). Vyměňte olej v klikové skříni (*, **). Zkontrolujte a vyčistěte zapalovací svíčku (***). Vyměňte zapalovací svíčku. Po každém použití Každých 25 hodin Každých 50 hodin Jednou za sezónu nebo každých 100 hodin Vyčistěte motor. Vyměňte víčko palivové nádrže. Vyměňte tlumič. (*) První výměna motorového oleje se provádí po prvních 2 hodinách provozu. (**) Pokud je motor v provozu se zvýšenou zátěží nebo v prašných podmínkách je třeba zkrátit interval údržby. (***) Elektrody zapalovací svíčky neškrábat ani neobrušovat pískem. V případě potřeby ÚDŽBA 1. Čištění. Vyčistěte motor pomocí štětce a hadříku. 2. Vyměňte olej v klikové skříni motoru. Poznámka: Před vypouštěním oleje je třeba motor předehřát. Postup výměny oleje: 1. Odšroubujte víko plnícího hrdla (obr. 17). 2. Vyjměte vypouštěcí zátku a vypusťte starý olej. 3. Vraťte vypouštěcí zátku na místo a bezpečně utáhněte. 4. Naplňte motor požadovaným množstvím motorového oleje a zkontrolujte hladinu oleje (viz část Plnění motoru olejem.) 5. Nasaďte a utáhněte víko plnicího hrdla. Upozornění. Nespouštějte motor bez vzduchového filtru. Postup kontroly vzduchového filtru: 1. Povolte křídlovou matici, která drží kryt vzduchového filtru. 2. Odstraňte kryt vzduchového filtru a vyjměte pěnovou filtrační vložku (obr. 18). Obr Zkontrolujte stupeň znečištění a přítomnost cizích předmětů na filtrační vložce. Pečlivě zkontrolujte její neporušenost. Vložka má být bez děr či jiného poškození. Vyměňte v případě potřeby. 4. Umyjte filtr v teplé mýdlové vodě a vyždímejte dosucha. Smočte filtr jednou polévkovou lžíci (asi 10 ml) čistého motorového oleje. Vymačkejte (nekruťte), aby se olej lépe rozprostřel na filtru a přebytek odstraňte. Obr Údržba vzduchového filtru. Pozor. Nepoužívejte k čištění filtračního prvku benzín nebo nízkoteplotní rozpouštědla. To může způsobit požár nebo 11

12 výbuch. 5. Obráceným postupem nainstalujte vložku filtru a kryt vzduchového filtru na místo. Utáhněte křídlovou matici. 4. Kontrola zapalovací svíčky. Při normálním provozu musí být zapalovací svíčka instalována s požadovanou mezerou mezi elektrodami a svíčka je třeba očistit od zbytku po spalování. Mezera mezi elektrodami zapalovací svíčky je 0,7 až 0,8 mm; Postup kontroly: 1. Odstraňte klobouček VN vodiče ze zapalovací svíčky a pomocí příslušného klíče svíčku vyšroubujte. 2. Zapalovací svíčku vizuálně zkontrolujte. 3. Pokud máte v úmyslu svíčku dál používat, očistěte jí kartáčem. 4. Změřte mezeru mezi elektrodami zapalovací svíčky speciální sondou (prodává se samostatně). Pokud je to nutné, upravte velikost mezery tak, že mírně ohnete boční elektrodu. 5. Zkontrolujte stav lemu a závitové části svíčky. 6. Vyměňte zapalovací svíčku, pokud vykazuje zjevné známky opotřebení nebo má praskliny na izolátoru. 7. Nainstalujte zapalovací svíčku na místo, utáhněte rukou a následně příslušným klíčem. Upozornění. Zapalovací svíčku je třeba pevně dotáhnout! Pokud tak neučiníte, bude se svíčka během provozu silně zahřívat, což může vést k poškození motoru. Skladování Pozor. Nebezpečí výbuchu v případě náhodného vznícení benzínových výparů. Pokud plánujete odstavení motoru na dobu delší, než jeden měsíc nebo po skončení sezóny: Pokud je v palivové nádrži zbytek paliva vyšroubujte vypouštěcí šroub plovákové komory a vypusťte palivo z palivové nádrže a karburátoru (obr. 19). Vraťte podložku a vypouštěcí šroub plovákové komory karburátoru na místo. Vyměňte olej v klikové skříni motoru. Vyjměte zapalovací svíčku. Nalijte asi 15 gramů motorového oleje do spalovací komory přes otvor pro zapalovací svíčku. Několikrát protočte motor pomoci rukojeti startovací šňůry pro lepší rozložení oleje. Vraťte zapalovací svíčku na místo, ale nepřipojujte ke svíčce VN vodič. Možné závady a způsoby odstranění V případě možné závady postupujte podle pokynů v následující tabulce: Závada Příčina Způsob odstranění Motor nestartuje V palivové nádrži není benzín. Starý benzín. Studený motor. Ovládací páka klapky sytiče karburátoru je ve zcela otevřené poloze. Páka palivového ventilu je v poloze Zavřeno. Naplňte palivovou nádrž čistým čerstvým bezolovnatým benzínem. Vypusťte staré palivo z palivové nádrže a naplňte ji čistým čerstvým bezolovnatým benzínem. Nastavit páku ovládání klapky sytiče do zcela zavřené polohy. Přesuňte páku palivového ventilu do polohy Otevřeno. Motor hladce neběží Páka ovládání škrticí klapky je v poloze pro nízké otáčky /. Klobouček VN vodič není připojen k zapalovací svíčce. Špinavá nebo vadná zapalovací svíčka, není správně nastavena mezera mezi elektrodami. Páka ovládání klapky sytiče je v nesprávné poloze. Špatný kontakt mezi kloboučkem VN vodiče a svíčkou. Starý benzín. Voda a nečistoty v palivovém systému. Špinavý vzduchový filtr. Nastavit páku ovládání škrticí klapky do polohy pro vysoké otáčky/. Nasadit klobouček VN vodiče na zapalovací svíčku. Očistěte a v případě potřeby vyměňte zapalovací svíčku. Zkontrolujte mezeru mezi elektrodami. Nastavit páku ovládání klapky sytiče do zcela otevřené polohy (doprava). Pevně nasadit klobouček VN vodiče na zapalovací svíčku. Vypusťte staré palivo z palivové nádrže a naplňte ji čistým čerstvým bezolovnatým benzínem. Vyčistěte nebo vyměňte vzduchový filtr. POZOR: ODSTRANĚNÍ ZÁVAD, KTERÉ NEJSOU UVEDENY V TABULCE ZAJISTÍ NEJBLIŽŠÍ AUTORIZOVANÝ SERVIS Výrobce: SGPP LIMITED, Xin pu 6 road, Liu He Economic Development Area, Nanjing, China 12

13 PREKLAD ORIGINÁLNEHO NÁVODU NA OBSLUHU RPT 8055 R Benzínový kultivátor Pred prvým použitím kultivátora si ako jeho užívateľ najskôr starostlivo prečítajte tento návod na obsluhu.

14 Technické údaje Model Motor RPT 8055 R Mega MG710 Typ motora Štvortaktný, OHV, vzduchom chladený Výkon, kw 4,2 (pri 3600 ot/min) Zdvihový objem, cm Objem palivovej nádrže, l 2,4 Množstvo motorového oleja, l 0,6 Vzduchový filter molitanová vložka Štartér Páčka plynu Vypínač motora Prevodovka Navíjací Na motore, na rukoväti Na riadidlách Prevody 2 na jazdu vpred / 1 na jazdu vzad Pracovná šírka bez krytov / s krytmi, cm, cm 76/80 Priemer radličky, cm 32 Rýchlosť otáčania radličky, ot./min. 107/137 Hladina akustického tlaku LpA, db(a) Hladina akustického výkonu LwA, db(a) Spojka s klinovým remeňom, reťazový prevod, ručné radenie prevodov 82,7 (K=0,8) 96,8 (K=0,8) Vibrácie na rukoväti, m/s 2 11,9 (K = 0,35) Hmotnosť (bez obalu), kg 61,5 Ochrana životného prostredia a zber všetkých použitých materiálov Staré oleje z motora a prevodovky by sa mali vypustiť a uložiť v špeciálnych zberných nádobách a následne odoslať na ekologicky neškodné spracovanie. BEZPEČNOSTNÉ POKYNY Určené použitie Tento stroj je určený výhradne na použitie: ako kultivátor na kyprenie zeminy v záhradách a na pozemkoch, v zhode so špecifikáciou a bezpečnostnými pokynmi uvedenými v tomto návode na obsluhu. Akékoľvek iné použitie sa považuje za nesprávne. Používateľ nesie všetku zodpovednosť za zranenie tretích osôb a za poškodenie ich majetku. Výrobca nezodpovedá za žiadne poškodenia alebo zranenia vzniknuté v dôsledku nepovolených úprav kultivátora. Všeobecné bezpečnostné pokyny Pred prvým použitím kultivátora si ako jeho používateľ najskôr pozorne prečítajte tento návod na obsluhu. Používajte tento kultivátor podľa pokynov uvedených v tomto návode na obsluhu a uschovajte tento návod na neskoršie použitie alebo pre ďalšieho majiteľa. Osoby používajúce kultivátor nesmú byť pod vplyvom toxických látok, ako sú napríklad alkohol, drogy alebo lieky. Nedovoľte, aby s týmto kultivátorom pracovali deti mladšie ako 16 rokov (minimálny vek obsluhy môžu špecifikovať miestne predpisy). Tento kultivátor nie je určený na použitie osobami (vrátane detí) so zníženými fyzickými, zmyslovými alebo duševnými schopnosťami, alebo s nedostatkom skúseností a znalostí, ak týmto osobám nebol stanovený dohľad alebo ak im neboli poskytnuté inštrukcie týkajúce sa použitia výrobku osobou zodpovednou za ich bezpečnosť. Deti by mali byť pod dozorom, aby sa zaistilo, že sa s týmto kultivátorom nebudú hrať. Udržujte ostatné osoby, najmä deti a domáce zvieratá, mimo nebezpečného priestoru. Pri práci používajte rukavice, ochranné okuliare, ochranu sluchu, pevnú obuv a upnutý pracovný odev. Nikdy nedoplňujte palivovú nádrž, ak je v chode motor alebo ak je motor horúci. Nikdy nenechávajte motor v chode v uzatvorených priestoroch. Zabráňte tomu, aby sa akákoľvek časť vášho tela alebo oblečenia dostala do blízkosti rotujúcich alebo horúcich častí kultivátora. Nepoužívajte tento kultivátor na svahoch, ktorých sklon je väčší než 20 %. Poškodený výfuk, palivovú nádrž alebo viečka plniacich otvorov vždy vymeňte. Používajte tento kultivátor iba v prípade, ak je v bezchybnom a bezpečnom prevádzkovom stave. Pred použitím kultivátora vždy skontrolujte, či nie sú radličky, upevňovacie skrutky a prvky bezpečnostného vybavenia nadmerne opotrebované alebo poškodené. Výmenu opotrebovaných alebo poškodených dielov vždy zverte špecializovanému servisu. Náhradné diely musia vždy spĺňať požiadavky výrobcu. Používajte preto iba originálne náhradné diely alebo diely, ktoré sú schválené výrobcom. Nikdy nemeňte nastavenie motora z výroby. V nasledujúcich prípadoch vždy zastavte motor a odpojte kábel zapaľovacej sviečky: ak nepracujete s kultivátorom, ak sa vzdialite od kultivátora, ak prepravujete kultivátor z jedného miesta na druhé. Ukladajte kultivátor a palivo na bezpečnom mieste: mimo zdrojov vznietenia (iskry, plamene), ktoré nie je prístupné deťom. 2

15 Pred uložením stroja v uzatvorenej miestnosti nechajte vychladnúť motor. Zverujte opravy kultivátora iba špecializovanému servisu. Práca s motorom Pred naštartovaním vždy skontrolujte motor, aby ste zabránili zraneniu osôb alebo poškodeniu motora. Musíte poznať postup vykonávaný pri núdzovom zastavení motora. Nedovoľte osobám, ktoré nemajú naštudovaný tento návod na obsluhu a ktoré nemajú dostatok skúseností s obsluhou tohto kultivátora, aby vykonávali práce na motore. Nikdy celkom nenaplňujte palivovú nádrž. Ak dochádza k pretekaniu paliva, nechajte palivo pretiecť, aby mohlo pred štartovaním dôjsť k jeho odpareniu. Starostlivo uzavrite palivovú nádrž. Neklaďte na motor žiadne predmety, aby ste zabránili požiaru. Počas práce sa výfuk motora zahrieva a po zastavení motora sa pomaly ochladzuje. Pred vychladnutím motora dávajte pozor a nedotýkajte sa výfuku. Pred prepravou alebo pred uložením kultivátora na uzatvorenom mieste počkajte, kým motor nevychladne. Ovládacie prvky modelu RPT 8055 R 1. Riadidlá 2. Vypínač motora 3. Páčka spojky 4. Radiaca páka 5. Prevodová skriňa s remeňom 6. Podpera obmedzovača pracovnej hĺbky 7. Deflektor 8. Bočný kotúč (voliteľné príslušenstvo) 9. Radličky 10. Reťazová prevodová skriňa 11. Predná rukoväť 12. Vzduchový filter 13. Palivová nádrž Bezpečnostné zariadenia Bezpečnostné zariadenia slúžia na vašu ochranu a musia byť vždy v bezchybnom stave. Nesmú sa odoberať, upravovať alebo vyraďovať z činnosti. Páčka spojky Ak uvoľní obsluha stroja túto páčku, kultivátor a radličky sa okamžite zastavia. Deflektor Zabraňuje odhadzovaniu predmetov, ako sú kamene alebo mačiny. Bočné disky Počas práce zabraňujú náhodnému kontaktu s rotujúcimi radličkami. Vypínač motora Vypínač motora sa používa na zapínanie a vypínanie motora, a tiež na okamžité vypnutie motora v nebezpečných situáciách. Informácie na kultivátore V závislosti od modelu motora sa môžu zobrazené nálepky a ich umiestnenie líšiť od nálepiek a umiestnení uvedených v tomto návode. RH F 1 F 2 I / ON 0 / OFF Polohy radiacej páky prevodovky: RH Spiatočka 1 Prvý prevodový stupeň na jazdu vpred 2 Druhý prevodový stupeň na jazdu vpred F Poloha pre neutrál Umiestnenie: Na prevodovej skrini Vypínač motora Umiestnenie: Na riadidlách Ovládanie otáčania radličiek Radličky sa začnú otáčať, hneď ako stlačíte páčku spojky. Umiestnenie: Na páčke spojky 3

16 Polohy páčky plynu: Králik / Maximálne otáčky motora Korytnačka / Minimálne otáčky motora Umiestnenie: Na motore Výstražné symboly na kultivátore Na deflektore kultivátora môžete nájsť výstražné nálepky s rôznymi symbolmi. Tieto symboly majú nasledujúci význam: Pred uvedením kultivátora do prevádzky si, prosím, prečítajte príslušné návody na obsluhu! Udržujte ostatné osoby mimo nebezpečného priestoru! Nepracujte bez riadne namontovaného deflektora. Nebezpečenstvo zranenia spôsobeného rotujúcimi dielmi. Udržujte ruky a nohy v bezpečnej vzdialenosti od rotujúcich dielov! Pred nastavovaním, čistením alebo kontrolou kultivátora vždy vypnite motor a odpojte kábel zapaľovacej sviečky! Symboly v tomto návode V tomto návode sa nachádzajú symboly, ktoré upozorňujú na riziká a dôležité informácie. Tieto symboly majú nasledujúci špecifický význam: Nebezpečenstvo! Tento symbol upozorňuje na potenciálne riziká súvisiace s aktuálne vykonávaným úkonom, ktoré predstavujú ohrozenie príslušných osôb. Tento symbol sa používa na zvýraznenie rizík súvisiacich s popisovanou aktivitou, pri ktorej môže dôjsť k poškodeniu kultivátora. Poznámka! Upozorňuje na dôležité informácie a tipy týkajúce sa použitia. ZOSTAVENIE Poškodené káble môžu viesť k poruche prevádzky kultivátora. Pri vybalení kultivátora dávajte pozor, aby nedošlo k priškripnutiu alebo pritlačeniu týchto častí. Zostavte kultivátor podľa pokynov a ilustrácií uvedených v tomto návode. Zostavenie riadidiel Riadidlá sa skladajú z (pozrite obr. 2): Horná časť v tvare U (1, 2) s lankom vypínača motora a ovládacou páčkou spojky. Spodná časť (3). Konzola (5) s upínacími svorkami (6) na spojenie ľavej a pravej časti riadidiel. Ako zostaviť riadidlá: 1. Pripevnite spodnú časť riadidiel (pozrite obr. 3) pomocou štyroch skrutiek, pružných podložiek a matíc (2) dve skrutky z každej strany a pomocou kľúča 13 mm. 2. Cez nastavovací prvok nainštalujte na spodnú časť hornú časť v tvare U: - položte na prírubu spodnej časti rukoväti (pozrite obr. 4A) spodnú časť (bez ozubenia na zaoblenom povrchu) nastavovacieho prvku (pozrite obr. 4B) - priložte hornú časť rukoväti v tvare U (pozrite obr. 4C) - použite druhú časť nastavovacieho prvku a pripevnite ju (utiahnite ju iba rukou) pomocou skrutky s plochou podložkou (pozrite obr. 4D) - Zasuňte skrutku s hranatým okrajom pod guľatou hlavou hranatý okraj by mal byť zasunutý do kruhovej drážky na doske (pozrite obr. 4E) - pripevnite skrutku špeciálnou rukoväťou (pozrite obr. 4F) 3. Zaskrutkujte alebo vyskrutkujte skrutku (obr. 4D) regulujúcu polohu oboch častí nastavovacieho prvku po upevnení hornej časť rukoväti v tvare U by mali byť navzájom približne rovnobežné (obr. 4F). To je nevyhnutné na spoľahlivé upevnenie hornej rukoväti 4

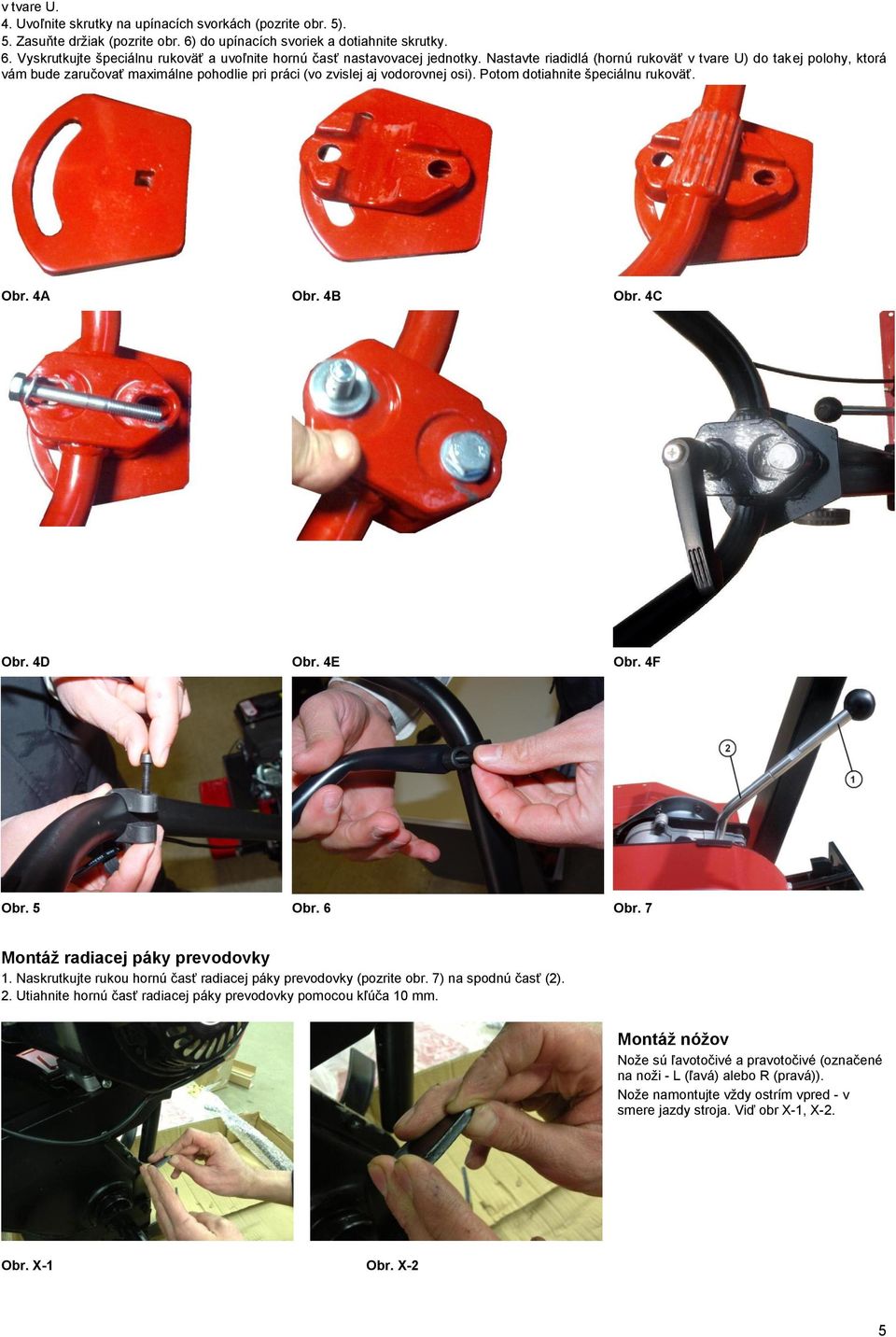

17 v tvare U. 4. Uvoľnite skrutky na upínacích svorkách (pozrite obr. 5). 5. Zasuňte držiak (pozrite obr. 6) do upínacích svoriek a dotiahnite skrutky. 6. Vyskrutkujte špeciálnu rukoväť a uvoľnite hornú časť nastavovacej jednotky. Nastavte riadidlá (hornú rukoväť v tvare U) do takej polohy, ktorá vám bude zaručovať maximálne pohodlie pri práci (vo zvislej aj vodorovnej osi). Potom dotiahnite špeciálnu rukoväť. Obr. 4A Obr. 4B Obr. 4C Obr. 4D Obr. 4E Obr. 4F Obr. 5 Obr. 6 Obr. 7 Montáž radiacej páky prevodovky 1. Naskrutkujte rukou hornú časť radiacej páky prevodovky (pozrite obr. 7) na spodnú časť (2). 2. Utiahnite hornú časť radiacej páky prevodovky pomocou kľúča 10 mm. Montáž nóžov Nože sú ľavotočivé a pravotočivé (označené na noži - L (ľavá) alebo R (pravá)). Nože namontujte vždy ostrím vpred - v smere jazdy stroja. Viď obr X-1, X-2. Obr. X-1 Obr. X-2 5

18 Obr. X-3 Montáž držiaka závesu Držiak závesu pripevnite dvoma skrutkami viz obr. X-3 Ako nastavovať pracovnú hĺbku: A) Pracovná poloha: 1. Nastavte obmedzovač pracovnej hĺbky/kolieska do otvoru na ráme kultivátora a upevnite ich v pracovnej polohe pomocou upevňovacieho čapu a zaisťovacieho kolíka (pozrite obr. 8). 2. Uistite sa, či je držiak kolies riadne upevnený v otvore na ráme kultivátora. B) Prepravná poloha: 1. Vyberte držiak prepravného kolesa a otočte ho smerom dole tak, aby bolo umožnené jeho upevnenie rovnakým spôsobom, ale obrátene. 8. Pracovná hĺbka je určená polohou obmedzovača pracovnej hĺbky v jeho držiaku. Počas kultivácie pôdy by mal byť obmedzovač hĺbky nastavený tak, aby boli jeho kolieska hore (pozrite obr. 8). Zmena pracovnej hĺbky znamená zmenu spodnej časti obmedzovača pracovnej hĺbky, pomocou rôznych otvorov. Obr. 8 Obr. 9 Obr. 10 Nastavenie lanka spojky Nastavenie napnutia lanka spojky je nutné v nasledujúcich prípadoch: ak musíte páčku spojky tlačiť nadmerne veľkou silou, ak musíte odstrániť uvoľnenie lanka spojky. Ako nastavovať napnutie lanka spojky: Uvoľnite páčku spojky (pozri obr 9) a pomaly zatiahnite za rukoväť lanka štartéra (2 až 3 zatiahnutie). Radličky by sa nemali otáčať. Začnú Ak sa radličky otáčať, musíte vykonať uvoľnenie napnutie lanka spojky: - Povoľte poistnú maticu (pozri obr 10, 1) lanka spojky. - Otáčajte hornou časťou lanka spojky maximálne o pol otáčky. V prípade pohybu nožov pri uvoľnenej páčke spojky otáčajte smerom vpravo (obr. 10, 3). Držte objímku (obr. 10, 2), aby ste eliminovali spätnú reakciu lanka - Postup opakujte, kým radličky nebudú v pokoji. Pri preklzu spojky vykonajte identické nastavenia lanka spojky - otáčajte hornou časťou lanka smerom vľavo max o pol otáčky (obr. 10, 3). - Utiahnite poistnú maticu a znovu skontrolujte napnutie lanka. Pri uvoľnenej páčke spojky nesmie byť radličky v pohybe. OBSLUHA Pred prvým použitím Skontrolujte pevnosť a spoľahlivosť všetkých závitových montážnych spojov na kultivátore, vrátane upevnenia motora. 1. Naplnenie prevodovky olejom KULTIVÁTOR SA DODÁVA BEZ OLEJA V PREVODOVKE. Pred prvým použitím kultivátora musíte naplniť prevodovku odporúčaným olejom. Odporúčame vám používať olej SAE 80W. Nádoba s olejom by mala mať označenie triedy API GL-4 alebo označenie vyššej triedy. Doplňte max 0,18 l oleja (kapacita nádrže). Ako kontrolovať množstvo oleja v prevodovke: 1. Vyberte mierku oleja z prevodovky (pozrite obr. 11, 2) a očistite ju. 2. Vyskrutkujte zátku plniaceho otvoru a doplňte do prevodovky olej (pozrite obr. 11, 3). Zasuňte do plniaceho otvoru mierku oleja a skontrolujte jeho množstvo. 3. Ak je to nutné, doplňte potrebné množstvo oleja. Hladina sa musí na mierke nachádzať medzi dvomi značkami. 4. Zasuňte späť mierku oleja a uzavrite viečko plniaceho otvoru.. 2. Štartovanie a zastavenie motora Nebezpečenstvo! Nebezpečenstvo udusenia spôsobeného otravou oxidom uhoľnatým! 6

19 Spaľovací motor používajte len na otvorenom priestranstve. Pred naštartovaním motora: Skontrolujte množstvo oleja a ak je to nutné, doplňte ho. Doplňte palivo. Uzavrite viečko palivovej nádrže a utrite zvyšky rozliateho paliva. Pripojte k zapaľovacej sviečke kábel zapaľovacej sviečky. Uistite sa, či je uvoľnená páčka spojky. Pri štartovaní a zastavení motora dodržujte pokyny uvedené v návode na obsluhu motora. 3. Práca s kultivátorom Nebezpečenstvo zranenia! Udržujte ostatné osoby, a najmä deti, mimo nebezpečného priestoru. Používajte kultivátor iba v prípade, ak je v bezchybnom stave. Skontrolujte terén, na ktorom budete kultivátor používať a odstráňte všetky predmety, ktoré môžu byť radličkami odhodené. Pracujte iba v prípade, ak je dostatočná viditeľnosť a pracujte tiež pomaly a opatrne. Nepracujte s kultivátorom v blízkosti priekop a brehov. Pomocou riadidiel stále udržujte bezpečnú vzdialenosť od rotujúcich radličiek. Nikdy nepribližujte ruky, nohy a iné časti tela k rotujúcim radličkám. Pred kontrolou, nastavením a čistením kultivátora vždy zastavte motor a odpojte kábel zapaľovacej sviečky. Nebezpečenstvo zranenia spôsobeného prevrátením! Vždy pracujte pomaly a opatrne, a to najmä v prípade, keď meníte smer. Na svahu sa s kultivátorom vždy pohybujte po vrstevnici, nikdy nie hore alebo dole. Sledujte prítomnosť prekážok, nepracujte v blízkosti kameňov. Nepoužívajte tento kultivátor na svahoch, ktorých sklon je väčší než 20 %. Nebezpečenstvo požiaru! Dbajte na to, aby na motore a výfuku nezostávali zvyšky rastlín a zabráňte únikom oleja. Nepracujte s týmto kultivátorom, ak nie je celkom stlačená páčka spojky, pretože by rýchlo dochádzalo k opotrebovaniu hnacieho remeňa. Zabráňte zablokovaniu radličiek počas prevádzky kultivátora. 1. Naštartujte motor. 2. Zvoľte si požadovaný smer a rýchlosť pohybu kultivátora. 3. Pritlačte páčku spojky k rukoväti riadidiel a pevne ju držte, aby bolo umožnené otáčanie radličiek. Ako meniť smer pohybu a rýchlosť kultivátora Pri tomto kultivátore je použitá dvojstupňová prevodovka s možnosťou použitia spiatočky. 1. Uvoľnite páčku spojky. 2. Zvoľte smer a rýchlosť pohybu (pozrite obr. 11): Kultivácia pôdy Nastavte radiacu páku prevodovky do polohy označenej RH, aby došlo k zaradeniu spiatočky. Nastavte radiacu páku prevodovky do polohy označenej 1 alebo 2, aby došlo k zaradeniu prevodu na jazdu vpred. 3. Stlačte znovu páčku spojky. Nemanipulujte s radiacou pákou prevodovky nadmernou silou. Ak si chcete uľahčiť radenie prevodovky, stlačte rýchlo a mierne páčku spojky a potom skúste znova zaradiť rýchlosť. Poznámka! Spiatočka je určená iba na krátkodobý pohyb smerom dozadu. Riziko možného poškodenia kultivátora a predmetov v jeho blízkosti! Nepracujte na žiadnom povrchu, pod ktorým sa môžu nachádzať plynové, elektrické alebo iné podobné vedenia. Nepracujte v blízkosti stromov, kde by sa radličky mohli dostať do kontaktu s ich koreňmi. Nepracujte na premáčanom teréne. Na radličky by sa mohli zachytiť kusy zeminy, ktoré by mohli byť pri prevádzke odhadzované. Ak dôjde ku kontaktu radličiek s cudzími predmetmi, napríklad s kameňmi, zastavte kultivátor a skontrolujte, či nedošlo k poškodeniu. Opakovaná a postupná hlboká kultivácia pôdy zaručuje najlepšie pracovné výsledky. Tak je umožnené absorbovanie skôr uloženého kompostu do pôdy. Uprataný pozemok je rekultivovaný zvyškami rastlín, ktoré zostávajú v pôde. Odporúčame vám, aby ste spracovávali pôdu podľa uvedeného nákresu (pozrite obr. 12). Nastavte pracovnú hĺbku podľa pôdnych podmienok. Kultivujte tvrdú zeminu postupne.. Kultivácia Nastavte si malú pracovnú hĺbku, aby ste chránili koreňový systém kultivovaných rastlín. PREPRAVA Pohyb kultivátora 7

20 Na prepravu kultivátora z jedného pracovného miesta na druhé používajte kolieska nachádzajúce sa na obmedzovači hĺbky. 1. Nastavte obmedzovač hĺbky do prepravnej polohy. 2. Stlačte riadidlá kultivátora dole tak, aby neboli radličky v kontakte s povrchom terénu. 3. Prepravte kultivátor opatrne na nové pracovné miesto. Preprava pomocou vhodného vozidla Neprepravujte kultivátor položený na boku alebo v obrátenej polohe. Nebezpečenstvo zranenia! Pred prepravou: 1. Zastavte motor. 2. Odpojte kábel zapaľovacej sviečky. 3. Počkajte, kým nedôjde k úplnému vychladnutiu motora. Pred prepravou kultivátora vyprázdnite palivovú nádrž. Viečko palivovej nádrže musí byť riadne utiahnuté. Prepravujte kultivátor v horizontálnej polohe alebo na vozidle. Zaistite, aby nemohlo dôjsť k posunu alebo šmyku kultivátora. ÚDRŽBA Z dôvodu zaistenia prevádzkyschopnosti kultivátora je nevyhnutné, aby sa vykonávala jeho pravidelná údržba. Pravidelná údržba podporuje zaistenie vysokého výkonu motora a jeho bezproblémovú prevádzku. Vykonávajte úkony údržby podľa aktuálnosti, podľa prevádzkových hodín alebo podľa kalendárnych intervalov. Ak pracuje kultivátor v náročných prevádzkových podmienkach, úkony údržby sa musia vykonávať v kratších intervaloch. Nebezpečenstvo zranenia! Pred vykonávaním údržby: Zastavte motor. Odpojte kábel zapaľovacej sviečky. Počkajte, kým nedôjde k úplnému vychladnutiu motora. Pred každým použitím: Skontrolujte množstvo oleja v motore a prevodovke. Ak je to nutné, doplňte. Skontrolujte stav vzduchového filtra. Ak je to nutné, vyčistite ho alebo vymeňte. Skontrolujte dotiahnutie skrutiek a matíc a ak je to nutné, dotiahnite ich. Skontrolujte bezpečnostné zariadenia. Úkony údržby na motore: Dodržujte pokyny uvedené v návode na obsluhu motora. Po ukončení pracovnej sezóny: Odporúčame vám, aby ste zverili kontrolu a údržbu kultivátora autorizovanému servisu. Plán údržby: Po každom použití Po každých 20 prevádzkových hodinách Po každých 50 prevádzkových hodinách Raz za sezónu alebo po každých 100 prevádzkových hodinách Podľa potreby Výmena oleja v prevodovke. Očistenie bočných diskov (ak sú namontované), radličiek a deflektora. Namazanie osí radličiek. Kontrola nastavenia spojky, nastavenie v prípade nutnosti. Výmena hnacieho remeňa (4). Kontrola opotrebovania radličiek. Nabrúsenie v prípade potreby (4). Kontrola skrutkových spojov, dotiahnutie v prípade nutnosti. Poznámka! 1) Prvá výmena oleja po 2 prevádzkových hodinách. 2) Pozrite Návod na obsluhu motora. 3) V prašnom prostredí alebo pri veľkom zaťažení čistite v kratších intervaloch. 4) Odporúčame vám zveriť vykonanie tejto práce autorizovanému servisu. 1. Čistenie Nebezpečenstvo! Nebezpečenstvo zranenia spôsobeného radličkami! Pri čistení používajte pracovné rukavice. Po každom použití kultivátora očistite deflektor, bočné ochranné disky a radličky. Očistite motor pomocou handry a kefy. 8
