1 CZ Návod na instalaci termostatu devireg 850 II ochrana venkovních ploch nebo ochrana okapů před sněhem a ledem Dansk Svensk Finsk Norsk 1

2 2

3 Obsah: 1. Návod na instalaci a. Umístění senzorů/instalačního pouzdra ve vytápěném terénu b. Instalace napájecích vodičů c. Instalace senzorů/instalačního pouzdra d. Schéma zapojení e. Nastavení termostatu devireg f. Popis systému Uživatelská příručka a. Struktura ovládacího programu b. Informační tlačítko c. Vyhledání chyb d. Údržba Dansk Norsk 3. Technické parametry Záruční podmínky Záruční list Finsk Pozor! Elektrická instalace smí být provedena pouze kvalifikovaným elektrikářem. Příloha A: Napájecí transformátory pri devireg 850 a napájecí vedení sběrnice čidel Svensk Příloha B: Instalované výkony na m 2 3

4 1. Instalační návod Termostat devireg 850 udržuje venkovní plochy bez ledu a sněhu a zabraňuje náledí. Je určen pro cesty, parkoviště, vjezdy do garáží, schody, rampy, mosty apod. Termostat devireg 850 je plně automatizovaný a ovládaný digitálně prostřednictvím inteligentních čidel umístěných ve vytápěném terénu. Každé čidlo zaznamenává teplotu a vlhkost. Program termostatu zpracovává zaznamenané údaje a zapne nebo vypne topné kabely. Na základě údajů o teplotě a vlhkosti je systém schopen ušetřit až 75 % elektrické energie v porovnání s jinými systémy. Digitální čidla použitá s termostatem devireg 850 zajistí přesnější změření teploty a vlhkosti v porovnání s analogovými čidly. Výsledkem je vysoká spolehlivost systému a úspora energie. 1.a. Umístění čidel / instalačního pouzdra ve vytápěném terénu. Umístění senzorů-čidel je velmi důležité pro správnou funkci systému. Pokyny pro správné umístění senzorů (viz následující obrázky): Počet čidel na chráněné venkovní ploše: 1) Instalujeme 1-4 čidla pro správnou a bezchybnou funkci ochranného sytému. 2) Čidla umístíme tam, kde předpokládáme první zachycení vlhkosti/sněhu, např. uprostřed plochy dále od budovy, před stromy, tam kde se tvoří závěje atd. Jedno z čidel vždy umístíme tam, kde se sníh udrží nejdéle. 3) Při instalaci pouze jednoho zemního čidla se musíme rozhodnout, co je pro náš ochranný systém nejdůležitější: a) Rychlá detekce sněhu a zapnutí systému, nebo b) Zabezpečení odstranění sněhu a čidlo náledí na celé ploše. 4 čidlo

5 c) Chceme-li zabezpečit obě podmínky, musíme vždy instalovat nejméně 2 zemní čidla. Pak jedno z čidel měří i teplotu půdy a systém pružněji reaguje na rychlé změny počasí. Dansk 4) S více jak 2 zemními čidly vyřešíme všechny složité venkovní plochy při splnění všech požadavků zákazníka a spolehlivosti systému. čidlo čidlo min.1 m čidlo Umístění jednotlivých zemních čidel: 1) Čidlo musí být umístěno ve vytápěném terénu, kde je to možné, nejméně 1 m od okraje vytápěné plochy. 2) Čidlo umístíme mezi topné kabely. Minimální vzdálenost čidla od topného kabelu je 1 cm. Dodržujte tento odstup. 3) Minimální rozestup mezi dvěma sousedními čidly je 1 m. Mosazný povrch čidel musí být ve vodorovné poloze. 4) Jste-li na pochybách, kontaktujte nejbližší zastoupení firmy DEVI. Norsk Finsk min. 1 cm min. 1 m Svensk montážní krabice napájecí kabel 5

6 1.b. Instalace napájecích kabelů. Čidla jsou dodávána s napájecím kabelem délky 15 m. Kabel je povoleno zkracovat a připojit přímo do termostatu v případě menší instalační vzdálenosti. Kabely senzorů čidel mohou být připojeny k hlavnímu přívodnímu napájecímu kabelu (sběrnici). To je výhodou v případech, kdy termostat devireg 850 je umístěn daleko od čidel (viz schéma zapojení). Prodlužovací napájecí kabel musí být 4-žilový. Přibližně 0,5 m napájecího kabelu musí být stočeno na dně instalačního kruhového pouzdra čidla. Délka a průřez přívodního napájecího kabelu je uvedena v tabulce - příloha A. 1.c. Instalace čidla / instalačního pouzdra čidla. Instalační pouzdro pro umístění čidel a přípojné napájecí vodiče mohou být instalovány současně se zemními pracemi a vlastní čidla připojena později. Pokyny pro všechny typy instalace: 1. Zajistěte, aby instalační pouzdra nebyla zalita betonem, zasypána apod. 2. Instalační pouzdra musí být zarovnána s okolním terénem. Mosazný povrch instalovaného čidla musí být ve vodorovné poloze. 3. Podklad pod senzorem musí být zpevněný, např.betonovou deskou nebo dlaždicí. Tím zajistíme, že senzory nebudou zatlačeny do země koly projíždějících vozidel. 6

7 4: Instalační pouzdro má dva montážní otvory pro přišroubování k podkladu. Finsk Norsk Dansk instalační trubka 5: Instalační pouzdro propojíme s instalační krabicí pomocí kovové / plastové instalační trubky, do které pak zasuneme napájecí kabel čidla - viz následující obrázek. 6: Pro připojení čidla a jeho údržbu ponecháme v instalační trubici stočeno asi 0,5 m napájecího kabelu. 7: Čidlo zasuneme do instalačního pouzdra tak, až dosedne na doraz uvnitř pouzdra a je zarovnáno s horním okrajem. Dejte pozor, aby drážky na čidle zapadly do zářezů v pouzdru. Čidlo lze pomocí dvou drážek opět vyjmout. instalační trubka s kabelem senzoru Svensk Instalace do asfaltu: Teplota okolo instalačního pouzdra / čidla nesmí překročit 80 C. Pro napájecí kabel použijeme kovovou instalační trubku a instalační pouzdro nahradíme válečkem stejného rozměru. Po ochlazení osadíme instalační pouzdro a zasuneme napájecí kabel. 7

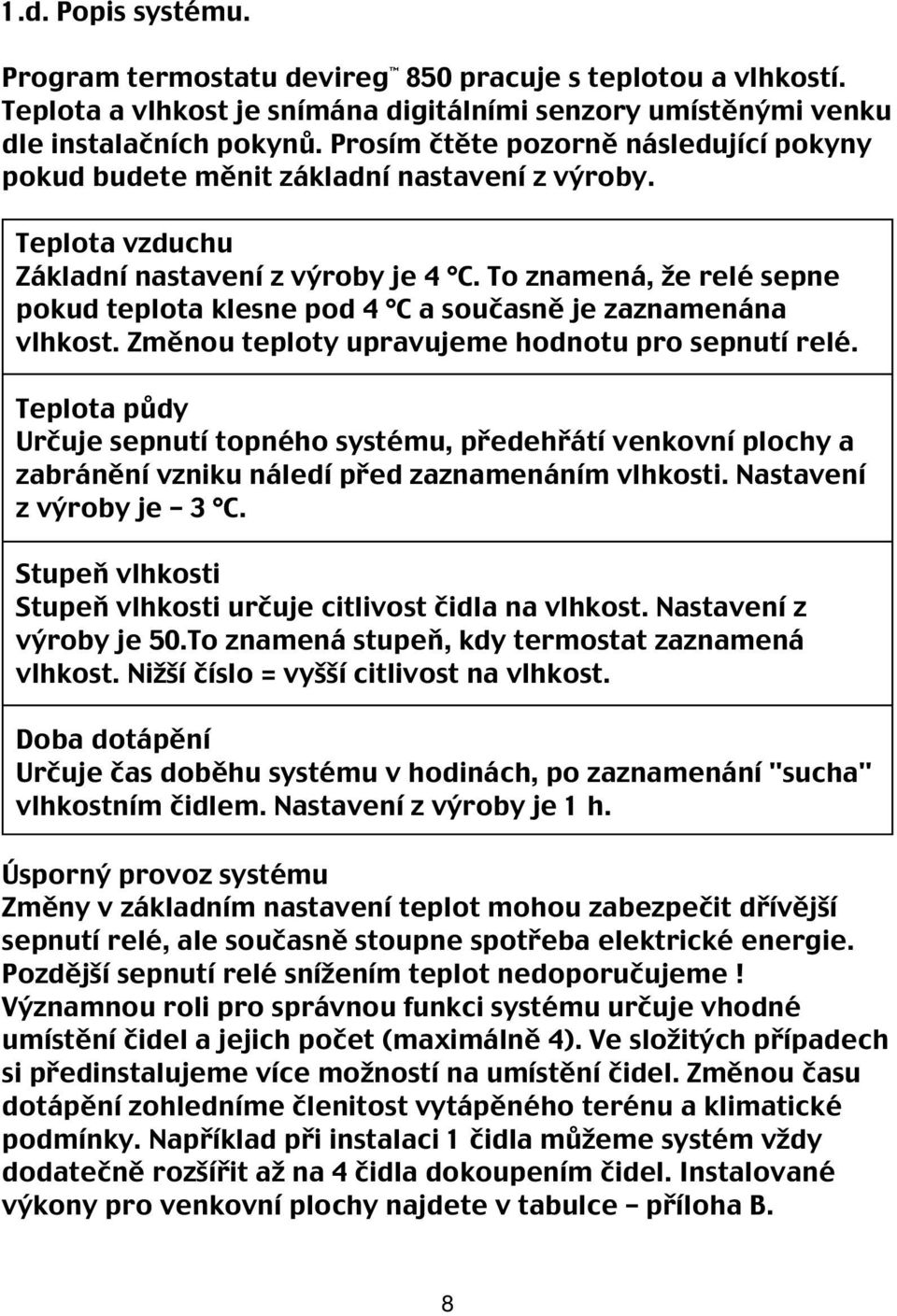

8 1.d. Popis systému. Program termostatu devireg 850 pracuje s teplotou a vlhkostí. Teplota a vlhkost je snímána digitálními senzory umístěnými venku dle instalačních pokynů. Prosím čtěte pozorně následující pokyny pokud budete měnit základní nastavení z výroby. Teplota vzduchu Základní nastavení z výroby je 4 C. To znamená, že relé sepne pokud teplota klesne pod 4 C a současně je zaznamenána vlhkost. Změnou teploty upravujeme hodnotu pro sepnutí relé. Teplota půdy Určuje sepnutí topného systému, předehřátí venkovní plochy a zabránění vzniku náledí před zaznamenáním vlhkosti. Nastavení z výroby je 3 C. Stupeň vlhkosti Stupeň vlhkosti určuje citlivost čidla na vlhkost. Nastavení z výroby je 50.To znamená stupeň, kdy termostat zaznamená vlhkost. Nižší číslo = vyšší citlivost na vlhkost. Doba dotápění Určuje čas doběhu systému v hodinách, po zaznamenání "sucha" vlhkostním čidlem. Nastavení z výroby je 1 h. Úsporný provoz systému Změny v základním nastavení teplot mohou zabezpečit dřívější sepnutí relé, ale současně stoupne spotřeba elektrické energie. Pozdější sepnutí relé snížením teplot nedoporučujeme! Významnou roli pro správnou funkci systému určuje vhodné umístění čidel a jejich počet (maximálně 4). Ve složitých případech si předinstalujeme více možností na umístění čidel. Změnou času dotápění zohledníme členitost vytápěného terénu a klimatické podmínky. Například při instalaci 1 čidla můžeme systém vždy dodatečně rozšířit až na 4 čidla dokoupením čidel. Instalované výkony pro venkovní plochy najdete v tabulce příloha B. 8

9 2. Instalační návod okapy Termostat devireg 850 udržuje okapy a svody bez ledu a sněhu a zabraňuje následnému poškození budovy. Je určen také pro ochranu chodců před padajícími rampouchy, ochranu úžlabí, vpustí apod. Ochrana okapů a svodů Svod Okap Čidlo devireg 850 Dansk Termostat devireg 850 je plně automatizovaný a ovládaný prostřednictvím inteligentních čidel umístěných na vhodných místech. Čidlo zaznamenává teplotu a vlhkost. Program termostatu zpracovává zaznamenané údaje a zapne nebo vypne topné kabely. Norsk Na základě údajů o teplotě a vlhkosti je systém schopen ušetřit až 75 % elektrické energie v porovnání s jinými systémy. Digitální čidla použitá s termostatem devireg 850 zajistí přesnější změření teploty a vlhkosti v porovnání s analogovými čidly. Výsledkem je vysoká spolehlivost systému a úspora energie. 2.a. Umístění okapových čidel Finsk Umístění senzoru-čidla je velmi důležité pro správnou funkci systému. Pokyny pro správné umístění čidla (viz následující obrázky): Počet čidel a instalace: 1) Instalujeme 1-4 čidla pro správnou a bezchybnou funkci ochranného sytému. Svensk 9

10 2) Čidla umístíme tam, kde předpokládáme první zachycení vlhkosti/sněhu. Další z čidel vždy umístíme tam, kde se sníh drží v okapu nejdéle. 3) Při instalaci pouze jednoho okapového čidla se musíme rozhodnout, co je pro náš ochranný systém nejdůležitější: a) Rychlá detekce sněhu a zapnutí systému, nebo b) zabezpečení odstranění sněhu a ledu na celé ploše střechy, okapu. c) Chceme-li zabezpečit obě podmínky, musíme vždy instalovat nejméně 2 okapová čidla. Pak jedno z čidel umístíme na exponované místo a sytém pružněji reaguje na rychlé změny počasí. Umístění čidla: 1) Čidlo umísťujeme nejčastěji přímo do okapu, úžlabí, kde jsou umístěny topné kabely. Firma DEVI doporučuje ve složitých případech připravit více míst pro umístění senzorů. Systém může pracovat s 1 4 okapovými čidly současně. 2) Čidlo umístíme tam, kde očekáváme první sníh a led. Dále musí být umístěno venku tak, aby nebylo zakryto stromem, stavbou atd. Při umístění je důležité, aby povrch čidla zachytil první padající sníh, déšť. 3) Není jednoduché pravidlo jak umístit pouze 1 čidlo vzhledem ke světovým stranám. Na základě dlouhodobých zkušeností firma DEVI doporučuje sever popř. západ. Je nutno vždy zohlednit všechny okolnosti, místní povětrnostní podmínky a posoudit každou stavbu zvlášť. Problém složitých střech a světových stran odstraníme instalací více čidel. 4) Jste-li na pochybách, kontaktujte nejbližší zastoupení firmy DEVI. Adresy najdete na zadní straně této příručky. 10

11 2.b. Instalace napájecího kabelu. Čidlo je dodáváno s napájecím kabelem délky 15 m. Kabel je povoleno zkracovat a připojit přímo do termostatu v případě menší instalační vzdálenosti. min. 1 cm Dansk Kabel čidla může být prodloužen připojením k hlavnímu přívodnímu napájecímu kabelu (sběrnici). To je výhodou v případech, kdy termostat devireg 850 je umístěn daleko od čidla (viz schéma zapojení). Prodlužovací napájecí kabel musí být 4-žilový. Norsk Délka a průřez přivodního napájecího kabelu je uvedena v tabulce Příloha A. 2.c. Instalace čidla v okapu Čidlo umístíme mezi nebo vedle topných kabelů. Pozor, minimální vzdálenost od topného kabelu je 1 cm. Povrch čidla musí být ve vodorovné rovině. Pro fixaci použijeme předchystané otvory na čidle. Jiné způsoby přichycení jsou možné, ale je třeba pamatovat na možnost přemístění čidla. Obvykle postačí čidlo volně položit do okapu. Finsk POZOR! Napájecí vedení topných kabelů v okapu musí být instalováno v souladu s platnými normami a opatřeno proudovým chráničem! Svensk 11

12 2.d. Popis systému na ochranu okapů a svodů. Program termostatu devireg 850 pracuje s teplotou a vlhkostí. Teplota a vlhkost je snímána digitálními čidly umístěnými venku dle instalačních pokynů. Prosím čtěte pozorně následující pokyny pokud budete měnit základní nastavení z výroby. Teplota vzduchu Základní nastavení z výroby je 1,5 C. To znamená, že relé sepne, pokud teplota klesne pod 1,5 C a současně je zaznamenána vlhkost. Změnou teploty upravujeme hodnotu pro sepnutí relé. Stupeň vlhkosti Stupeň vlhkosti určuje citlivost čidla na vlhkost. Nastavení z výroby je 50. To znamená stupeň, kdy termostat zaznamená vlhkost. Nižší číslo = vyšší citlivost na vlhkost. Doba dotápění Určuje čas doběhu systému v hodinách, po zaznamenání sucha vlhkostním čidlem. Nastavení z výroby je 1 h. Úsporný provoz systému Změny v základním nastavení teplot (zvýšení) mohou zabezpečit dřívější sepnutí relé, ale současně stoupne spotřeba elektrické energie. Pozdější sepnutí relé snížením teplot nedoporučujeme! Významnou roli pro správnou funkci systému určuje vhodné umístění čidla. Ve složitých případech si předinstalujeme více možností na umístění čidla. Změnou času dotápění zohledníme členitost budovy a klimatické podmínky. Například při instalaci 1 čidla můžeme systém vždy dodatečně rozšířit až na 4 čidla dokoupením čidel. Instalované výkony pro ochranu okapů a svodů najdete v tabulce příloha B. 12

13 3. Schéma zapojení devireg 850 pro plochu a okapy Termostat devireg 850 a napájecí transformátor se montují na DIN lištu (viz obr.a). Varianty připojení topných kabelů na svorky termostatu najdete na následujících obrázcích. Dansk Devibus sběrnice pro čidla A Schéma zapojení RS232 seriové připojení čidlo čidlo Bílá Bílá Červená Černá Bílá Bílá Červená Černá Norsk DC napájení - + Černá Červená Bílá Bílá Finsk 24V Alarm Relé okapy Max. 16A Relé plocha Svensk 13

14 B 230 V, 1-3 fáze / 1-3 zátěže plocha C 230 V, 1-3 fáze / 1-3 zátěže okap K1 K1! 230 V kabely! 230 V kabely Když jsou čidla zapojeny před zapnutím termostatu devireg 850, jsou očíslovány v náhodném pořadí. Nastavení termostatu devireg 850 Po zapnutí termostatu devireg 850 musíte nastavit: 1. Výběr jazyka 2. Výběr systému (plocha nebo okapy) 3. Připojit čidla 4. Potvrdit počet všech čidel, která byla připojena. V případě špatného výběru jazyka apod., můžete sytém resetovat a nastavit znovu: Reset: stiskni současně & na 8 vteřin. 14

15 D 400 V, 2-3 fáze / 1-3 zátěže plocha E 400 V, 2-3 fáze / 1-3 zátěže okap Svensk Norsk Dansk! 400 V kabely F 230 V, přímé zapojení plocha! 400 V kabely Finsk G 230 V, přímé zapojení okap! 230 V kabely! 230 V kabely 15

16 4. Uživatelská příručka Termostat devireg 850 ovládáme třemi tlačítky. Info Informační tlačítko je funkční, když svítí Tlačítko posuvu Přesun na následující stránku / obrazovku displeje Enter Potvrzení / Výběr Držet stisknuté 3 sekundy pro návrat Struktura menu ovládacího programu. Stisknutím vstoupíme na následující menu a stisknutím do podmenu, potvrdíme výběr. 1. Úvodní obrazovka zobrazuje informaci o stavu systému. 2. Nastavte typ režimu. Výběrem podmenu nastavíme změnu systému. Nové nastavení se zobrazí v úvodní obrazovce. a. Automaticky b. Ručně zapnuto nastavíme časový interval, po kterém se termostat vrátí zpět do režimu "automaticky" (0 99 h.). c. Ručně vypnuto 3. Naměřené hodnoty čidla. Zobrazí se naměřené hodnoty čidla. a. Teplota b. Stupeň vlhkosti. 4. Nastavení systému. Zobrazí se nastavení základních parametrů termostatu. a. Stupeň vlhkosti b. Teplota povrchu c. Teplota vzduchu d. Doba doběhu 16

17 5. Menu Alarm. Zobrazí se alarmy / chybová hlášení termostatu. Viz také oddíl 2.c. POZOR: Do servisní stránky vstupujeme pouze při úpravách základního nastavení z výroby. Změny mohou negativně ovlivnit správnou funkci sytému. 6. Servisní menu. V tomto menu upravujeme nastavené hodnoty termostatu z výroby. Rozsah možných hodnot je uveden v závorce: a. Stupeň vlhkosti (5 až 95) b. Teplota půdy pouze plocha (-20 C až 0 C) c. Teplota vzduchu (1.0 C až 9.9 C) d. Doba doběhu (0 až 9 h.) e. Znečištěné čidlo (zap. / vyp.) f. Statistika (čas provozu, čas sep. relé a počet sepnutí relé) g. Změna systému (plocha okapy / počet čidel) h. Jazyk: CZ i. Reset vrátí nastavení z výroby Příklad: "Ruční vypnutí" Opakovaně stiskněte až se zobrazí menu: "Nastavte typ režimu" a stiskněte. Opakovaně stiskněte, až se zobrazí text Režim - ručně vypnuto. Stiskněte na potvrzení nového režimu topného systému. Systém je trvale vypnutý. Příklad: "Ručně zapnuto" také test zapojení topného systému. Opakovaně stiskněte až se zobrazí menu: "Nastavte typ režimu" a stiskněte. Opakovaně stiskněte, až se zobrazí text: Režim - ručně zapnuto a stiskněte. Dále zadejte čas v hodinách. Po uplynutí zadaného času se termostat přepne do režimu Automaticky. Tento režim můžeme také použít pro testování systému po zapojení topných kabelů. Režim - ručně zapnuto sepne výstupní relé, které následně sepne stykače, takže můžeme provést kontrolu a měření. POZOR! po ukončení testu přepneme zpět do režimu Automaticky. Svensk Finsk Norsk Dansk 17

18 5. Technické parametry Technické údaje Napájecí napětí: 230 V ~ AC +10 % - 20 % Příkon: devireg 850: Max. 3 W Čidla: Plocha: max. 13 W, Okap: max. 8 W Relé (platí pro všechny): Odporová zátěž 250 V ~ 16 A Indukční zátěž 1 A (cos ϕ 0,3) Třída krytí IP: devireg napájecí jednotka: IP 30 Senzory: IP 67 Rozsah pracovní teploty: devireg napájecí jednotka: -10 C až +40 C Čidlo plocha: -30 C až +70 C Čidlo okap: -50 C až +70 C Typ čidla: teplotně/vlhkostní čidlo připojeno na devisběrnici Napájecí vedení senzoru: 15 m vodič 4x1 mm 2 (prodloužení vedení viz. tabulka Příloha A) Zobrazovací jednotka: 16-ti znakový displej. Instalační rozměry H x V x Š ( mm ) devireg 850 (Din lišta) 53 x 86 x 105 Napájecí jednotka (Din lišta) 53 x 86 x 52,5 Čidlo okap 15 x 23,5 x 216 Čidlo plocha D=87 x V=74 Pouzdro plocha D=93 x V= 98 18

19 Nastavení hodnot termostatu devireg venkovní plocha Funkce Nastavení z výroby Rozsah hodnot Stupeň vlhkosti 50 5 až 95 Teplota půdy -3.0 C -20 C až -0.1 C Teplota vzduchu 4.0 C 1.0 C až 9.9 C Doba doběhu 1 h 0 až 9 h Znečištěné čidlo Vyp. Zap. / Vyp Režim topného systému Automaticky Automaticky Ručně zapnuto + časovač Ručně vypnuto Dansk Norsk Nastavení hodnot termostatu devireg okap Funkce Nastavení z výroby Rozsah hodnot Stupeň vlhkosti 50 5 až 95 Teplota vzduchu 1.5 C 0.1 C až 9.9 C Doba doběhu 1 h 0 až 9 h Znečištěné čidlo Vyp. Zap. / Vyp Režim topného systému Automaticky Automaticky Ručně zapnuto + časovač Ručně vypnuto Finsk Svensk 19

20 Pokyny na ochranu životního prostředí. Při konstrukci balení výrobku byly vypuštěny všechny přebytečné materiály. Udělali jsme vše pro to, aby se balení výrobku bylo možné zařadit do kategorie odpadu: karton - vlnitá lepenka. Dbejte prosím místních předpisů při odstranění materiálu výrobku. Zařízení se sestává z recyklovatelných materiálů, které mohou být následně znovu použity, pokud bude zařízení rozebráno odborníkem. Informujte se prosím o místních předpisech ohledně odevzdání odpadu k recyklaci. Firma DEVI s.r.o. uzavřela smlouvu s firmou EKO KOM o sdruženém plnění. 20

21 Z Á R U K A D EV I : Zakoupili jste si systém vytápění DEVI, který Vaší domácnosti přinese pohodlí a úspory. Komplexní systém firmy DEVI zahrnují topné kabely deviflex nebo topné rohože devimat za použití termostatů devireg a instalační pásky devifast. V případě materiálové vady na Vámi zakoupeném zboží firma DEVI, s výrobními provozy v Dánsku, podléhá stejně jako ostatní dodavatelé z Evropského společenství pravidlům o zodpovědnosti za dodané zboží podle směrnice 85/374/CEE a příslušným národním zákonům. DEVI poskytuje záruku na materiálové a výrobní vady topných kabelů deviflex a topných rohoží devimat po dobu 10 let, pokud není uvedeno jinak, u všech ostatních výrobků je záruka poskytována po dobu 2 let, pokud není uvedeno jinak. Záruka se poskytuje za podmínky, že je doložen doklad o zakoupení zboží, řádně vyplněný záruční list, jsou dodrženy návody na instalaci a závada je firmou DEVI nebo oprávněným distributorem firmy DEVI prozkoumána nebo je jim předložena. Povinností firmy DEVI bude provést opravu nebo dodat zákazníkovi nové zařízení bezplatně a bez jakýchkoliv dalších vedlejších poplatků spojených s opravou vadného zařízení. V případě vadného termostatu devireg poskytuje firma DEVI svým zákazníkům právo bezplatné opravy provedené pokud možno bezodkladně. Záruka firmy DEVI se nevztahuje na neodborně provedené instalace, na závady způsobené nesprávnými typy zařízení, které dodaly jiné firmy, na špatné zacházení, na poškození způsobené třetí stranou ani jiné následné škody. Pokud bude požadováno, aby firma DEVI zkontrolovala nebo opravila závady způsobené některou z těchto příčin, má právo na plnou úhradu takové práce. Záruku firmy DEVI nelze uplatnit, není-li zařízení řádně zaplaceno/spláceno Firma bude vždy čestně a bezodkladně reagovat na veškeré dotazy a oprávněné požadavky klientů. Tato záruka zohledňuje ručení za výrobky podle legislativy platné pro prodej zboží v zemi odbytu. Svensk Finsk Norsk Dansk 21

22 Jméno: Záruční list Firma DEVI poskytuje záruku: Adresa: PSČ: Tel: U p o z o r n ě n í! K získání záruky od firmy DEVI je nutné pečlivě vyplnit následující údaje. Další záruční podmínky jsou uvedeny na předchozí straně. Elektrické instalace provedl: Datum instalace: Typ termostatu: Výrobní kód: Razítko dodavatele : DEVI s.r.o. Smetanovo nábřeží Břeclav Česká republika Tel.: Fax: Internet:

23 Příloha A: Napájecí transformátory pro devireg 850 a napájecí vedení sběrnice čidel Transformátor 18 V, 16 W Plocha Okapy Dansk Počet čidel: 1 nebo 2* 1 Průřez vodiče kabelu Max. délka (m) Max. délka (m) 1.0 mm mm mm mm Transformátor 24 V, 24 W Plocha 2 ks Tr. 24 V, 24 W-paralelně Počet čidel: 1 nebo 2* 3 4 Průřez vodiče kabelu Max. délka (m) Max. délka (m) Max.délka (m) 1.0 mm mm mm mm Norsk Finsk Transformátor 24 V, 24 W Okapy 2 ks Tr. 24 V, 24 W-paralelně Počet čidel: Průřez vodiče kabelu Max. délka (m) Max. délka (m) Max. délka (m) Max. délka (m) 1.0 mm mm mm mm * 1 čidlo nebo 2 čidla pro venkovní plochy mají v tabulce stejný sloupec, protože pouze jedno ze dvou čidel pracuje jako vytápěné. Svensk 23

24 Příloha B: Instalované výkony na m 2 Typické instalované výkony pro venkovní plochy a podlahy viz. tabulka: Oblast použití: Instalovaný výkon Normální Maximálně Parkoviště W/m W/m 2 Cesty W/m W/m 2 Chodníky W/m W/m 2 Schodiště W/m W/m 2 Nakládací rampy W/m W/m 2 Mosty W/m W/m 2 Střecha pálené, tašky,plech W/m W/m 2 Střecha-kanad.šindel W/m W/m 2 Svody Kovové W/m 50 W/m Plastové W/m 50 W/m Dřevěné W/m 40 W/m Okapy Kovové W/m 50 W/m Plastové W/m 50 W/m Dřevěné 40 W/m 40 W/m 24
