1 Omezovač přepětí 3EL2 Provozní návod Obj. č.: c Předávání, jakož i rozmnožování, rozšiřování a/nebo zpracovávání tohoto dokumentu, jeho zužitkování a sdělování jeho obsahu jsou zakázány, pokud nejsou výslovně povoleny. Nedodržování tohoto pokynu zavazuje k náhradě škody. Všechna práva pro případ udělení patentu, registraci užitného nebo vkusového vzoru vyhrazena. Siemens akciová společnost Všechna práva vyhrazena.. Siemens AG 03/2010

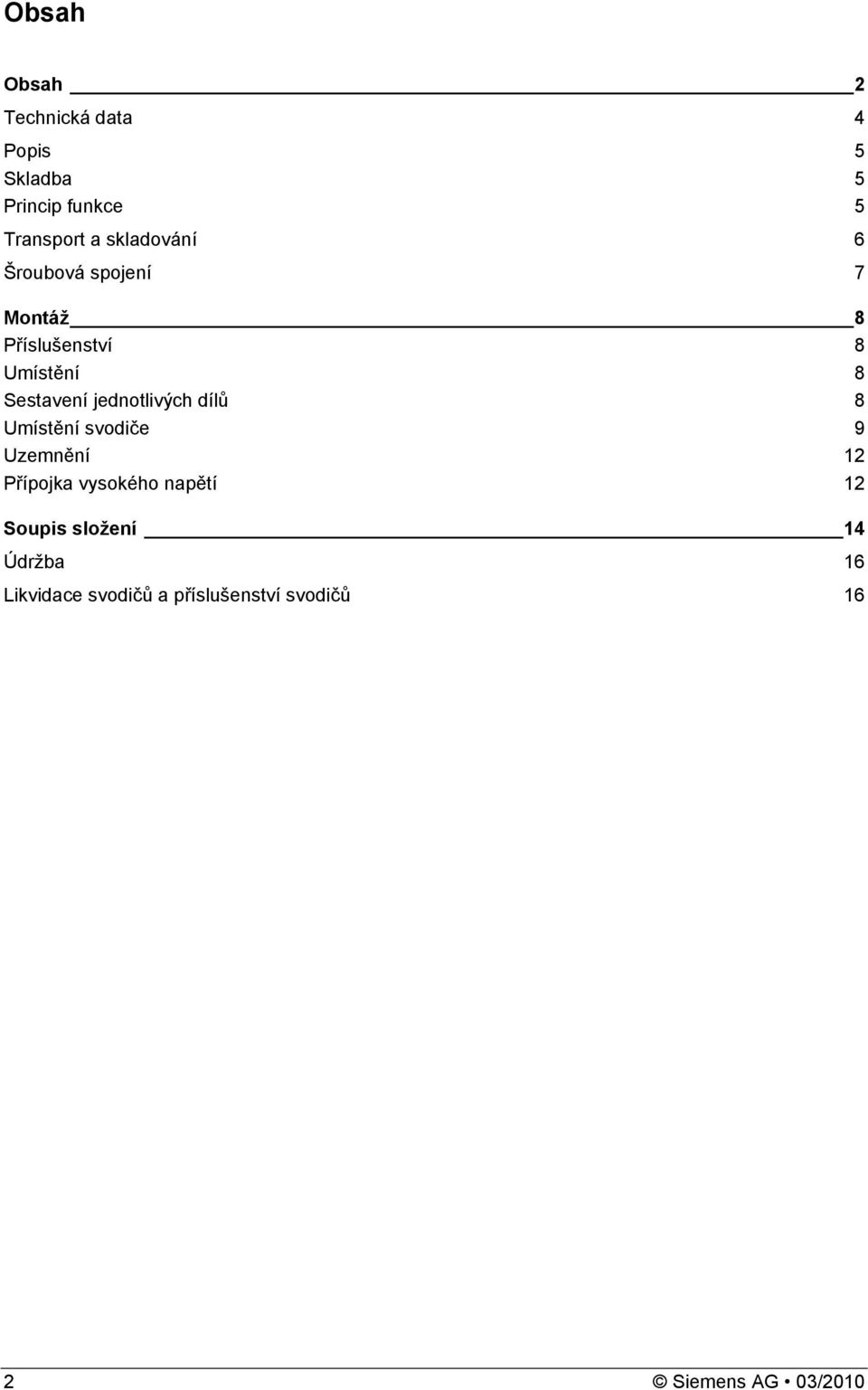

2 Obsah Obsah 2 Technická data Popis 5 Skladba 5 Princip funkce 5 Transport a skladování 6 Šroubová spojení 7 Montáž 8 Příslušenství 8 Umístění 8 Sestavení jednotlivých dílů 8 Umístění svodiče 9 Uzemnění 12 Přípojka vysokého napětí 12 Soupis složení 1 Údržba 16 Likvidace svodičů a příslušenství svodičů 16 2 Siemens AG 03/2010

3 Výrobce těchto omezovačů přepětí Siemens AG Energy Sector Power Transmission High Voltage zavedl a aplikuje systém řízení jakosti podle DIN ISO 9001 / EN systémů zajištění kvality designu / vývoje, výroby, montáže a služeb zákazníkům. Doklad byl poprvé předložen DQS (Německou certifikační společností systémů řízení jakosti) v roce Elektrická zkušební pole a technické laboratoře výrobce jsou od roku 1992 akreditována "Deutche Akkreditierungs Rat" podle DIN EN Potřebujete-li další exempláře tohoto provozního návodu, objednejte si je prosím u odpovědného zastoupení Siemens s udáním objednacího čísla nacházejícího se na titulní straně. Vydal: U dotazů rovněž (české zastoupení): Siemens AG Ústředna: +9 / 30 / E T HP AR Odbyt: +9 / 30 / D Berlin Fax: +9 / 30 / arrester@siemens.de Změny vyhrazeny. Bezpečnostní pokyny Přístroje popisované v tomto návodu smějí být instalovány a udržovány pouze kompetentním personálem s dostatečnými znalostmi z bezpečnostních předpisů. Tento návod k obsluze je napsán jen pro takový personál a nemůže mít platnost jako náhrada za dostatečné zaškolení a zkušenosti v oblasti dodržování bezpečnostních předpisů. Zde obsažené informace jsou určené ke korektní instalaci tohoto produktu. Siemens nemá žádnou kontrolu stavů sítě, které mohou instalaci produktu významně ovlivnit. Za volbu správného postupu instalace je zodpovědný uživatel. Siemens v žádném případě není zodpovědný za přímé nebo nepřímé škody následkem použití nebo zneužití tohoto produktu. Siemens AG 03/2010 3

4 Omezovač přepětí 3EL2 je přístroj sloužící k ochraně izolace nebo součásti zařízení před nepřípustnými zatíženími vznikajícími z přepětí. Technická data V normálním provedení je omezovač přepětí vhodný pro instalaci ve výškách do 1000 m a pro provozní frekvenci mezi 8 a 62 Hz. Obr. 1. Omezovač přepětí 3EL2 Svodič splňuje následující předpisy: Předpis VDE IEC IEEE Std C62.11 Klasifikace 10 ka 10 ka, Heavy duty Station valve arrester Výkonnostní štítek [Obr. 2.] je umístěn na nejnižší přírubě (částečně ve zvláštním provedení podle přání klienta). 1 Objednací číslo 6 Třída uvolnění tlaku 2 Dimenzovací napětí 7 Rok výroby 3 Trvalé napětí 8 Výrobní č. Jmenovitý svodový nárazový proud 9 Č. prvku horní konstrukční části svodiče 5 Třída vybití vedení 10 Č. prvku dolní konstrukční části svodiče Obr. 2. Výkonnostní štítek U vícedílných svodičů je každá konstrukční část navíc opatřena štítkem o konstrukční části [Obr. 3.]: Siemens AG 03/2010

5 1 Č. konstrukční části 3 Rok výroby 2 Dimenzovací napětí Skladové číslo Obr. 3. Štítek o konstrukční části Popis Skladba Aktivními konstrukčními prvky svodiče jsou odpory MO. Jsou umístěny ve sloupku a hermeticky chráněny před klimatickými vlivy přímo instalovaným silikonovým krytem. Mechanickou stabilitu svodiče zajišťují plastové tyče zesílené skelnými vlákny, které těsně obklopují sadu odporů a stlačují ji dohromady. Silikonový kryt svými hydrofobními vlastnostmi udržuje elektrické výboje na povrchu krytu malé a zajišťuje tak i za podmínek silného znečištění obzvláště příznivé provozní vlastnosti. Příruby jsou vyrobeny ze litiny z lehkého kovu odolné vůči venkovnímu vzduchu a jsou přímo spojeny se silikonovým krytem. Odpory MO 3EL2 Jsou těsně obemknuty tyčemi z plastové hmoty zpevněné sklenými vlákny jako klecí. V případě přetížení odporů což je velmi zřídkavá událost, kterou však není možné u žádného svodiče zcela vyloučit se nemůže vytvořit přetlak následkem vznikajícího světelného oblouku, protože odpory nejsou obklopeny uzavřeným, mechanicky pevným obalem. Světelný oblouk ihned vystoupí přes silikonový plášť, aniž by došlo k abruptnímu roztržení mechanicky nosné struktury krytu. Současně jsou odpory MO vysokým počtem tyčí z plastové hmoty zpevněné sklenými vlákny udržovány převážně na svém místě. Tím se minimalizuje riziko vyhození dílů. Svodiče jsou, pokud je to třeba, vybaveny řídícími armaturami anebo stíněním. Princip funkce Odpory MO jsou silně nelineární, tj. mají silně zakřivenou charakteristickou křivku proudu a napětí, takže při trvalém napětí vyskytujícím se v běžném případě protéká jen takzvaný svodový proud ve výši několika málo ma. Při přepětí od blesku nebo spínacím přepětí se odpory stávají vodivými (rozsah ohmů), takže nárazový proud může být sveden do země a přepětí se sníží na hodnotu spádu napětí na svodiči ("zbytkové napětí"). Nárazové proudy při tom činí až 2 ka při spínacím přepětí a ka při přepětí od blesku. Siemens AG 03/2010 5

6 1 Plastový sdružený kryt 2 Odpor MO (nelineární) 3 Izolační tyče Příruba Obr.. Vyobrazení řezu konstrukčním prvkem Transport a skladování Konstrukční díly omezovače přepětí se zabalí v závodě výrobce podle požadavků a klimatických podmínek při přepravě a také podle předpisů zákazníka do beden nebo obalů. Balení bude opatřeno značkami pro transport a skladování a také pokyny pro odbornou manipulaci. Zásilku je třeba ihned po přijetí zkontrolovat, zda není poškozena. V případě poškození se musí neprodleně informovat přepravce. Úplnost volných přibalených částí se musí zkontrolovat podle odesílacích listů. Při tom se musí otevřít všechny přepravní obaly. Při delší době skladování je žádoucí ponechat konstrukční díly a příslušenství v přepravním balení. Pro sestavení potřebné šrouby atd., spojovací svorky a dodatečné přístroje (kontrolní jiskřiště, počítadlo zapůsobení) jsou přibaleny. Pokyn Aby se zabránilo poškození izolačního tělesa, smí se ochrana při montáži a transportu sundat až po vykonání montáže. 6 Siemens AG 03/2010

7 1 Plastový sdružený kryt 2 Ochrana při montáži a transportu Obr. 5. Ochrana při montáži a transportu Šroubová spojení Pro montáž omezovače se používají jen s ním dodané šrouby a matice. Závity šroubů jsou namazány "Mylokote Longterm 2 plus". Pozor Při nekontrolovaném utažení hrozí nebezpečí poškození nebo uvolnění šroubových spojů. Při montáži používejte momentový klíč. Utahovací momenty pro šroubové spoje: M 8: M 10: M 12: M 16: M 20: 18 ± 2 Nm 35 ± 5 Nm 60 ± 5 Nm 90 ± 10 Nm 105 ± 10 Nm Siemens AG 03/2010 7

8 Montáž Před instalací respektujte následující body: Výstraha Před zahájením všech prací: odpojit zajistit proti opětnému zapnutí přesvědčit se o beznapěťovém stavu uzemnit a zkratovat sousední díly pod napětím zakrýt nebo znepřístupnit Nedodržení bezpečnostních opatření může vést k usmrcení, těžkým poraněním, nebo může mít za následek velkou věcnou ztrátu. Provedení těchto bezpečnostních opatření si nechat potvrdit! Příslušenství Svodič v běžném provedení má následující příslušenství: Řídící kroužek a vzpěry, pokud se vztahují Zvláštní příslušenství pro izolovanou instalaci: Upevnění s třemi otvory izolované na dělicím kruhu Ø mm [Obr. 10.] Upevnění se čtyřmi otvory izolované na mm² se šrouby M16 x 130 [Obr. 11.] Upevnění se čtyřmi otvory izolované na mm² se šrouby M20 x 10 [Obr. 12.]. Zvláštní příslušenství pro přípojku vysokého napětí: Čepové připojení ocel odolná vůči korozi [Obr. 1.], Přírubové připojení DIN, ocel žárově pozinkovaná, [Obr. 15.], Přírubové připojení NEMA, ocel žárově pozinkovaná, [Obr. 16.]. Umístění Ochranný rozsah svodičů je omezen, proto by se omezovač přepětí měl umístit co nejblíže k chráněné části zařízení. Vzdálenost sousedních svodičů, popř. jejich řídících armatur, od uzemněných nebo vodivých částí se stanoví podle příslušných předpisů. Pokyn Svodiče je třeba umístit kolmo nebo je zavěsit. Jestliže montáž nebude kolmá, je třeba se nejdříve poradit s výrobcem. Sestavení jednotlivých dílů Jednotlivé díly potřebné k montáži naleznete na výkresu sestavení [=> na stranì 15]. 8 Siemens AG 03/2010

9 Umístění svodiče Pozor Nebezpečí vnitřního poškození svodiče O omezovače přepětí se nesmí opírat žádné vodiče. Kontaktní plochy přírub svodiče musí být kovově lesklé a rovněž se musí vyčistit. V případě nekolikadílných svodičů se konstrukční díly instalují na sebe v pořadí podle čísel konstrukčních dílů na výkonovém štítku [Obr. 2., Obr. 3.] [Obr. 6.]. Pozor! Nebezpečí vnitřního poškození svodiče. Kontaktní plochy [/Obr. 6.] se před montáží musí vyčistit. 1 dolní konstrukční díl 2 horní konstrukční díl 3 štítek s konstrukčními díly kontaktní plochy Obr. 6. Konstrukční díly svodiče Pozor! Vyrovnávací plechové podložky se však mezi konstrukčními díly svodiče nesmí používat. Nejprve namontujte příslušné vnější řídící armatury [3/Obr. 17.], [/Obr. 17.] a připojovací desku [10/Obr. 17.] na horní přírubě. Siemens AG 03/2010 9

10 Obr. 7. Zdvižné zařízení Obr. 8. Způsob upevnění / neizolované umístění Stojící neizolované umístění Zvedněte svodič vhodným zdvižným zařízením (jeřábem, lanovým zařízením) pomocí zvedacích lan a nosných ok [Obr. 7.] na betonový základ nebo podstavec a vyrovnejte ho. Upevněte svodič čtyřmi šrouby do kamene, popř. čtyřmi čepy M10 [Obr. 9.]. Spodní konstrukční část svodiče se vyrovná pomocí vodováhy a pak pevně přišroubuje. Jestliže to bude nutné, je možné podložit vyrovnávací plechové podložky. Obr. 9. neizolované umístění Stojící izolované umístění ø200 ø 276 mm 3 M12 Pozor Dodaná izolační hadice se ponechá na upevňovacích čepech M12 x 10. Upevněte tři izolátory [Obr. 10.] podle výkresu otvorů pomocí čepů M12 ze spodu na rám. Usaďte svodič vhodným zdvižným zařízením (jeřáb, lanové zařízení) pomocí zvedacích lan a nosných ok [Obr. 7.] na podpěrku a vyrovnejte ho. Svodič upevněte třemi čepy M12 x 10 [Obr. 10.]. 10 Siemens AG 03/2010

11 1 Isolátor 2 Deska 3 Svodič Obr. 10. Izolované umístění Ø mm 3 M12 Stojící izolované umístění mm² M16 Pozor Dodaná izolační hadice se ponechá na upevňovacích čepech M16 x Rám 2 Spodní izolační pouzdro 3 Podkladová deska Horní izolační pouzdro 5 Svodič Obr. 11. Izolované umístění mm² M16 Čtyři spodní izolační pouzdra [2/Obr. 11.] položte podle výkresu otvorů na otvory v rámu [1]. Podkladovou desku [3] a horní izolační pouzdro [] přišroubujte čtyřmi čepy M16 x 110 na spodní izolační pouzdro [2]. Svodič [5] usaďte vhodným zdvižným zařízením (jeřábem, lanovým zařízením) pomocí zvedacích lan a nosných ok [Obr. 7.] na podkladovou desku [3] a vyrovnejte. Upevněte svodič čtyřmi čepy M10 x 60. Stojící izolované umístění mm² M20 Pozor Dodaná izolační hadice se ponechá na upevňovacích čepech M Čtyři spodní izolační pouzdra [2/obr. 10] položte podle výkresu otvorů na otvory v rámu [1]. Podkladovou desku [3] a horní izolační pouzdro [] přišroubujte čtyřmi čepy M na spodní izolační pouzdro [2]. Svodič [5] usaďte vhodným zdvižným zařízením (jeřábem, lanovým zařízením) pomocí zvedacích lan a nosných ok [Obr. 6.] na podkladovou desku [3] a vyrovnejte. Upevněte svodič čtyřmi čepy M10 x 5. Siemens AG 03/

12 1 Rám 2 Spodní izolační pouzdro 3 Podkladová deska Horní izolační pouzdro 5 Svodič Obr. 12. Izolované umístění mm² M20 Zavěšená montáž Pro zavěšené umístění je podle okolností nutné vyměnit patku a čelní desku s příslušnými šrouby a izolačními díly [Obr. 1.] a [Obr. 17.]. Jinak se montáž svodiče vykoná podle lokálních podmínek na staveništi. Uzemnění Ochranné působení omezovače přepětí je nepříznivě ovlivňováno prodlužováním délky uzemňovacího vedení, protože na něm průchodem svodového proudu vzniká úbytek napětí. Uzemňovací vedení má proto propojovat uzemňovací svorku omezovače přepětí s uzemňovacím systémem rozvodny pokud možno krátkou a přímou cestou. Délka uzemňovacího vedení by v rámci možností neměla přesáhnout u vn omezovačů přepětí 1 m, u vvn omezovačů přepětí 2 m. Z důvodů malých proudů (ma oblast) v normálním provozu, resp. krátkého trvání proudů (ms oblast) v případě svodu doporučujeme pro průřez uzemňovacího vedení 35 mm², minimálně ovšem 16 mm2. I když jsou omezovače u uzemňovacího vedení sledovány přístroji jako je např. kontrolní jiskřiště 3EX6 00 nebo počítadlo přeskoků 3EX5 030/050, mělo by být uzemňovací vedení pokud možno krátké a neměly by se vyskytovat smyčky. Pokud jsou kontrolní přístroje instalovány ve větší vzdálenosti od omezovačů, je doporučováno použití přístrojů s oddělenou jednotkou s ukazatelem a senzorem, jako např. monitor omezovače se senzorovou jednotkou 3EX5 060 a jednotka s ukazatelem 3EX Jakmile jsou kontrolní přístroje instalovány do uzemňovacího vedení, musí být vedení mezi uzemněnou přípojkou omezovače přepětí a kontrolním přístrojem provedeno s ochranou proti dotyku. Pro montáž uzemňovacího vedení a kontrolních přístrojů je třeba dodržovat použitých národních a mezinárodních norem (např. VDE 0101, HD 637 S1). V rozsahu dodávky svodičů a kontrolních přístrojů není zahrnuto uzemňovací vedení. Při stojící nebo zavěšené montáži: Přišroubujte uzemňovací vedení k jednomu ze čtyř šroubů patní příruby M10 podle [13a. Obr. 17.]. Při izolované montáži Přišroubujte uzemňovací vedení k uzemňovacímu šroubu M12 podle [1, Obr. 17.]. Přípojka vysokého napětí Pozor! Spoje vn s trubkovými vodiči se realizují ohebným způsobem, aby se zabránilo nepřípustně vysokým silám působícím na svodič. Dále dodržujte elektrochemickou kompatibilitu použitých materiálů. Přípojka vysokého napětí s kabelovou koncovkou V případě standardního provedení realizujte přípojku vysokého napětí s kabelovou koncovkou podle [Obr. 13.]. 12 Siemens AG 03/2010

13 Obr. 13. Přípojka vysokého napětí s kabelovou koncovkou Přípojka vysokého napětí s čepovým připojením, plochým připojením DIN nebo plochým připojením NEMA Při použití čepového připojení [Obr. 1.] nebo plochého připojení [Obr. 15.] nebo [Obr. 16.] je potřebné zvláštní příslušenství namontováno již ze závodu. Obr. 1. Čepové připojení Obr. 15. Ploché připojení DIN Obr. 16. Ploché připojení NEMA Siemens AG 03/

14 Soupis složení Pol. Kusů Název 1a, 1b 8 Šroub M10 35 Podložka 10,5 Matice M10 1c 7 3 Šroub M10 35 Podložka 10,5 Matice M10 3 0/ Vzpěra 0/1 Řídící kroužek 5 0/ 0/ 0/ Šroub M10 25 Podložka 10,5 Matice M10 6 1/2 Plastový sdružený kryt 7 0/ 0/8 0/ Šroub M10 50 Podložka 10,5 Matice M Výkonnostní štítek 9 0/2 Štítek s konstrukčními díly 10a 1 Deska 10b 1 Přírubové připojení DIN / NEMA 10c 1 Čepové připojení s deskou 11a 1 Deska 11b 1 Podkladová deska, izolovaná 3 ø mm 11c 1 Podkladová deska, izolovaná mm 11d 1 Podkladová deska, izolovaná mm 12b 12c, 12d 8 13a 8 13b c d 8 8 1b c, 1d Šroub M10 50 Podložka 10,5 Matice M10 Šroub M10 5 Podložka 10,5 Matice M10 Šroub M10 55 Podložka 10,5 Pružná podložka B10 Matice M10 Šroub M12 10 Podložka 15 Izolační hadice B12 0,8 Izolační pouzdro Pružná podložka B12 Matice M12 Šroub M Podložka 17 Izolační hadice B16 1 Izolační pouzdro Pružná podložka B16 Matice M16 Šroub M Podložka 21 Izolační hadice B20 1,2 Izolační pouzdro Pružná podložka B20 Matice M20 Šroub M12 30 Pružná podložka B12 Podložka 13 Matice M12 Šroub M12 30 Pružná podložka B12 Podložka 13 1 Siemens AG 03/2010

15 Obr. 17. Omezovač přepětí 3EL2 Siemens AG 03/

16 Údržba Výstraha Před zahájením všech prací: odpojit zajistit proti opětnému zapnutí přesvědčit se o beznapěťovém stavu uzemnit a zkratovat sousední díly pod napětím zakrýt nebo znepřístupnit Nedodržení bezpečnostních opatření může vést k usmrcení, těžkým poraněním, nebo může mít za následek velkou věcnou ztrátu. Provedení těchto bezpečnostních opatření si nechat potvrdit! Čistit silikonové clony není potřeba z technických důvodů. Jestliže se přesto budou čistit, musí se použít výlučně čistá voda nebo mýdlová voda a měkké utěrky nebo houby. Pozor Nepoužívejte rozpouštědla a pomůcky, které dřou a škrábají. Pravidelná údržba svodičů není nutná. Kontrola se omezuje na: Prověření svodiče na případné přetížení (zčernání příp. místa po vyhoření na přírubách, natržený plastový sdružený kryt). V takovém případě se svodič musí vyměnit. Odečtení počítadla aktivací (pokud se vyskytuje) Prověření kontrolního jiskřiště (pokud se vyskytuje) Likvidace svodičů a příslušenství svodičů Přístroje jsou výrobky nezatěžující životní prostředí. Přístroje je možné ekologicky likvidovat na základě stávajících právních předpisů. Obsažené látky jsou následující materiály: ocel, hliník, plastické hmoty zesílené skelnými vlákny a silikonový kaučuk (VMQ), keramika (oxid kovu). Podle současné úrovně vývoje techniky pro likvidaci se svodiče typu 3EL2 nedají zhodnocovat termicky ani svými materiály. Jelikož svodiče neobsahují žádné nebezpečné látky, je možné je ukládat na skládky domovního odpadu. Ve stavu, v jakém je dodává firma Siemens, se nevyskytují žádné nebezpečné látky ve smyslu vyhlášky o nebezpečných látkách platné pro území Spolkové republiky Německo. Pro použití mimo Spolkovou republiko Německo je nutné respektovat příslušné místní zákony a předpisy. Místní zákaznická podpora je trvale k dispozici pro zodpovězení otázek ohledně likvidace. 16 Siemens AG 03/2010
