1 Návod k montáži a údržbě Deskové kolektory Av Logasol CKE.0-s / CKN.0-s / CKE.0-s / CKN.0-s Prosím, před montáží a údržbou pečlivě přečíst Montáž na šikmou střechu (0/08) CZ

2 Obsah Obsah Vysvětlení symbolů a bezpečnostní pokyny Použité symboly Bezpečnostní pokyny Informace o montážní sadě Užívání v souladu s určeným účelem Popis konstrukčních dílů Montážní sada pro kolektory Hydraulické přípojky Technické údaje Doprava a skladování Stručný návod pro střechu s vlnovcovou krytinou bez odvzdušňovače Montáž spojovací sady pro dvě řady kolektorů (příslušenství) Závěrečné práce Seznam kontrol Izolace připojovacího a sběrného potrubí Údržba Ochrana životního prostředí a likvidace odpadu Před montáží Všeobecné pokyny Dodatečně potřebné pomůcky Zjištění potřeby místa na střeše Montáž střešního napojení a profilových lišt Stanovení roztečí Tašková krytina Zavěšení střešního háku na střešní lať Upevnění střešního háku Tašková krytina (bobrovky) Krytina z vlnitých desek Břidlicová/šindelová krytina Plechová krytina Montáž profilových lišt Spojení profilových lišt Montáž profilových lišt Vyrovnání profilových lišt Montáž záchytných háků Montáž kolektorů Tlaková ztráta Příprava montáže kolektorů Hydraulické připojení podle "Tichelmanna" Předběžná montáž spojovací sady Montáž zaslepovací zátky Připevnění kolektorů Připojení čidla kolektoru Připojení sběrných potrubí Bez odvzdušňovače (odvzdušnění tlakovým plněním) 9. S odvzdušňovačem (příslušenství) na střeše Montáž odvzdušňovače pod střechou Montáž odvzdušňovače na střechu Logasol CKE.0-s / CKN.0-s / CKE.0-s / CKN.0-s (0/08)

3 Informace k technické dokumentaci Informace k technické dokumentaci K tomuto návodu Tento návod k montáži obsahuje důležité informace o bezpečné a odborné montáži instalační sady a hydraulických přípojek na šikmou střechu. Na obrázcích v tomto návodu je znázorněna svislá montáž kolektorů. Technická dokumentace Solární zařízení se skládá z různých komponentů (obr. ), které obsahují podklady potřebné pro montáž, obsluhu a údržbu. Díly příslušenství mohou mít popř. samostatnou dokumentaci. Obr SD Komponenty solárního zařízení a technická dokumentace Logasol CKE.0-s / CKN.0-s / CKE.0-s / CKN.0-s (0/08)

4 Vysvětlení symbolů a bezpečnostní pokyny Vysvětlení symbolů a bezpečnostní pokyny. Použité symboly Výstražné pokyny Signální výrazy na začátku výstražného upozornění označují druh a závažnost následků, které mohou nastat, nebudou-li dodržena opatření k odvrácení nebezpečí. OZNÁMENÍ znamená, že může dojít k materiálním škodám. UPOZORNĚNÍ znamená, že může dojít k lehkým nebo středně těžkým poraněním osob. VAROVÁNÍ signalizuje nebezpečí vzniku těžkého poranění osob. NEBEZPEČÍ znamená, že může dojít k poranění osob ohrožující život. Důležité informace Další symboly Symbol B Výstražné pokyny jsou v textu označeny výstražným trojúhelníkem podloženým šedou barvou a opatřeny rámečkem. Hrozí-li nebezpečí úrazu elektrickým proudem, je vykřičník ve výstražném trojúhelníku nahrazen symbolem blesku. Důležité informace neobsahující ohrožení člověka nebo materiálních hodnot jsou označeny vedle uvedeným symbolem. Od ostatního textu jsou nahoře a dole odděleny čárami. Význam požadovaný úkon křížový odkaz na jiná místa v dokumentu nebo na jiné dokumenty výčet/položka seznamu výčet/položka seznamu (. rovina) Tab.. Bezpečnostní pokyny V této kapitole jsou uvedeny informace o tom, jak jsou pokyny v tomto návodu k montáži uspořádány a seznámí Vás se všeobecnými bezpečnostními pravidly pro bezpečný a bezporuchový provoz. Bezpečnostní a uživatelské pokyny vztahující se k dané montáži naleznete v návodu k montáži přímo u příslušných montážních kroků. Dříve než začnete s montáží, pročtěte si důkladně bezpečnostní pokyny. Nedodržování bezpečnostních upozornění může vést k těžkým újmám na zdraví - někdy i s následkem smrti - a rovněž i k hmotným škodám a k poškození životního prostředí. Rizika při pracích na střeše B Při všech pracích na střeše učiňte vhodná opatření k zamezení nehod. B Při všech pracích na střeše se jistěte proti pádu. B Noste stále osobní ochranný oděv a ochranné pomůcky. B Po ukončení montáže zkontrolujte bezpečnou instalaci montážní sady, kolektorů a zásobníku. Instalace, údržba B Instalaci nebo přestavbu přístroje přenechejte pouze autorizovanému specialistovi. B Zásobník používejte výhradně k ohřevu pitné vody. Nebezpečí popálení! Provoz, při němž teploty překračují 60 C, bezpodmínečně hlídejte. B Doporučujeme proto za přípojkou "výstup teplé vody" zásobníku zabudovat směšovací ventil teplé vody. Nebezpečí popálení! Jsou-li kolektor a montážní materiál po delší dobu vystaveny slunečnímu záření, hrozí při dotyku určitých částí nebezpečí popálení. B Noste stále osobní ochranný oděv a ochranné pomůcky. B Před montáží a během ní přikryjte kolektor i montážní materiál (například textilií), abyste jej chránili před vysokými teplotami vyvolanými slunečním zářením. Zakrytí doporučujeme odstranit teprve před uvedením zařízení do provozu. Údržba B Doporučení pro zákazníka: S autorizovanou odbornou firmou uzavřete smlouvu o prohlídkách a údržbě a jednou ročně nechávejte provádět údržbu přístroje. B Provozovatel je odpovědný za bezpečnost a ekologickou nezávadnost zařízení. B Používejte pouze originální náhradní díly! Poučení zákazníka B Vysvětlete zákazníkovi princip činnosti přístroje a jeho obsluhu. B Upozorněte jej na to, že sám není oprávněn provádět jakékoliv úpravy ani opravy. Logasol CKE.0-s / CKN.0-s / CKE.0-s / CKN.0-s (0/08)

5 Informace o montážní sadě Informace o montážní sadě. Užívání v souladu s určeným účelem Tato montážní sada je určena k připevnění tepelných deskových solárních kolektorů (svislé provedení) na stávající šikmé střechy se sklonem 5 až 65. Montáž na vlnovcové desky a plechové střechy lze provádět na sklonech střech 5 až 65. Montážní sadu instalujte jen na střechách s dostatečnou nosností. Nejste-li si jisti, konzultujte problém se statikem nebo pokrývačem. Montážní sada je určena pro maximální zatížení sněhem,0 kn/m a do maximální rychlosti větru 5 km/hod. Sada k montáži na šikmou střechu se nesmí použít k upevňování jiných střešních nástaveb. Tato konstrukce je určena výhradně pro bezpečné upevnění solárních kolektorů. Podmínky použití Další doporučující informace o ochraně před bleskem jsou uvedeny v normě pro oblast ochrany před bleskem IEC-605. B Při projektování, montáži, údržbě a používání zařízení a příslušenství dodržujte platné místní normy a předpisy. Zejména dodržujte veškeré platné ČSN, ČSN EN, TPG, zákony, vyhlášky a bezpečnostní předpisy s tím související. B Změny návodu jsou vyhrazeny.. Popis konstrukčních dílů.. Montážní sada pro kolektory Montážní sady slouží k uchycení a upevnění kolektorů Av Obr. Montážní sada pro kolektory - základní montážní sada, rozšiřující montážní sada a montážní sady pro napojení na střechu Základní montážní sada pro každé kolektorové pole a pro první kolektor: [] Profilová lišta x [] Jednostranný držák kolektoru x [7] Protiskluzová pojistka x [8] Šroub M8 x Montážní sada pro střechy s taškovou krytinou, pro každý kolektor: [] Střešní hák, nastavitelný x [5] Matice M8 x Rozšiřující sada pro další kolektory ( sada vždy pro další kolektor v poli): [] Profilová lišta x [] Dvoustranný držák kolektoru x [6] Nástrčná spojka se závitovými kolíky x [7] Protiskluzová pojistka x [8] Šroub M8 x Logasol CKE.0-s / CKN.0-s / CKE.0-s / CKN.0-s (0/08) 5

6 Informace o montážní sadě.. Hydraulické přípojky Pro každé pole kolektorů budete potřebovat jednu připojovací sadu. Solární kolektory se mezi sebou propojují solárními hadicemi (spojovací sada) Av Obr. Připojovací sada a spojovací sada (vyobrazení se svislými kolektory) Připojovací sada, pro každé pole kolektorů: Spojovací sada mezi kolektory, na každý kolektor [] Pružná pásková spona ( příslušenství) 5x (ve čtyřech transportních rozích): [] Solární hadice, délka 000 mm x [] Pružná pásková spona x [] Záslepka x [] Solární hadice, délka 95 mm x [5] Solární hadice, délka 55 mm x [7] Klíč SW5 x [8] Hadicová přechodka R¾ se svěracím kroužkem 8 mm x [9] Zátka se závitem pro průchodku čidla, není vyobrazeno x 6 Logasol CKE.0-s / CKN.0-s / CKE.0-s / CKN.0-s (0/08)

7 Technické údaje Technické údaje Logasol CKE.0-s / CKN.0-s / CKE.0-s / CKN.0-s Osvědčení Délka 06 mm Šířka 0 mm Výška 67 mm Rozestup mezi kolektory 69 mm Obsah absorbéru, svislý typ Vf 0,8 l Vnější plocha (brutto) AG,09 m Plocha absorbéru (netto),9 m Hmotnost netto, svislý typ m 0 kg Přípustný provozní přetlak kolektoru Pmax 6 bar Solární kapalina: Používejte pouze solární kapaliny schválené výrobcem. Tab. Doprava a skladování Veškeré konstrukční díly jsou chráněny přepravními obaly. 006 DIN Přepravní ochrana přípojek kolektoru Přípojky kolektorů jsou proti poškození chráněny plastovými krytkami. OZNÁMENÍ: Poškození zařízení v důsledku poškozených těsnicích ploch! B Plastové krytky (obr., []) odstraňte až těsně před montáží. 5 Před montáží Před zahájením montáže na střechu vezměte v úvahu hmotnost a vzdálenosti hran. Popřípadě přizvěte statika, aby vhodnost střechy pro montáž solárních kolektorů posoudil. Montáž kolektorů proveďte tak, aby bezpečně vydržely velká zatížení od větru a sněhu. Poškození způsobená bouří jsou ze záruky vyloučena. 5. Všeobecné pokyny Jelikož pokrývačské firmy mají zkušenosti s pracemi na střechách a s nebezpečím pádů z nich, doporučujeme Vám s těmito firmami spolupracovat. Před montáží se informujte o stavebních podmínkách a místních předpisech. VAROVÁNÍ: Nebezpečí popálení! Jsou-li kolektor a montážní materiál po delší dobu vystaveny slunečnímu záření, hrozí při styku s nimi nebezpečí popálení. B Noste stále osobní ochranný oděv a ochranné pomůcky. B Před montáží a během ní přikryjte kolektor i montážní materiál (například textilií), abyste jej chránili před vysokými teplotami vyvolanými slunečním zářením. Zakrytí doporučujeme odstranit teprve před uvedením zařízení do provozu. Zkontrolujte B úplnost a neporušenost dodávky. B optimální uspořádání solárních kolektorů. Vezměte v úvahu sluneční záření (úhel sklonu, orientaci k jihu). Zabraňte zastínění vysokými stromy nebo podobnými objekty a přizpůsobte kolektorové pole tvaru budovy (např. vyrovnání do jedné osy s okny, dveřmi atd.). Používejte pouze originální díly výrobce a vadné díly ihned vyměňte. V úseku kolektorů vyměňte poškozené tašky, šindele nebo desky Av Obr. Plastové krytky na přípojkách kolektoru Obr. 5 Celkový pohled na dvojici kolektorů, montáž na střechu Uskladnění Kolektory jsou určeny výhradně k suchému uskladnění. Kolektory nesmějí být pod širým nebem skladovány bez ochrany před deštěm. Logasol CKE.0-s / CKN.0-s / CKE.0-s / CKN.0-s (0/08) 7

8 5 Před montáží 5. Dodatečně potřebné pomůcky Vodováha Zednická šňůra Přísavné zvedáky Vesta s bezpečnostními popruhy Materiál pro tepelnou izolaci potrubí Stavební lešení Pokrývačský žebřík nebo zařízení pro kominické práce Jeřáb nebo žebříkový výtah K montáži instalační sady na střechu a k vytvoření hydraulického připojení je zapotřebí pouze klíč SW 5 ze spojovací sady. 5. Zjištění potřeby místa na střeše Dodržujte následující rozměry, které musíte mít minimálně k dispozici. Rozměr A a B Potřeba plochy pro kolektorové pole. Rozměr C Nejméně dvě řady tašek až k hřebeni nebo komínu. Nebezpečí poškození střešní krytiny hrozí zejména tehdy, jsou-li tašky položeny do malty. Rozměr D Přesah střechy včetně tloušťky stěny štítu. Rozměr E Alespoň 0 cm pro montáž připojovacích potrubí v podkroví dole. Míra F Nejméně 0 cm pro montáž připojovacího potrubí v podkroví nahoře (při montáží odvzdušňovače je dodatečně nutno naplánovat místo v úseku vyústění výstupu). Rozměr G Nejméně 50 cm vlevo a vpravo vedle kolektorového pole pro připojovací potrubí pod střechou. Rozměr H Rozměr H odpovídá 900 mm a představuje nejmenší vzdálenost od horní hrany kolektoru až po spodní profilovou lištu, která se montuje nejdříve. Potřeba místa při svislém uspořádání kolektorů Počet kolektorů Rozměr A Rozměr B,095 m,06 m,96 m,06 m,96 m,06 m,97 m,06 m 5 5,97 m,06 m 6 6,598 m,06 m 7 7,698 m,06 m 8 8,799 m,06 m 9 9,899 m,06 m 0,00 m,06 m Tab. Potřeba místa při svislém uspořádání kolektorů H G Obr. 6 Míry jednotlivých odstupů, které musí být dodrženy SD 8 Logasol CKE.0-s / CKN.0-s / CKE.0-s / CKN.0-s (0/08)

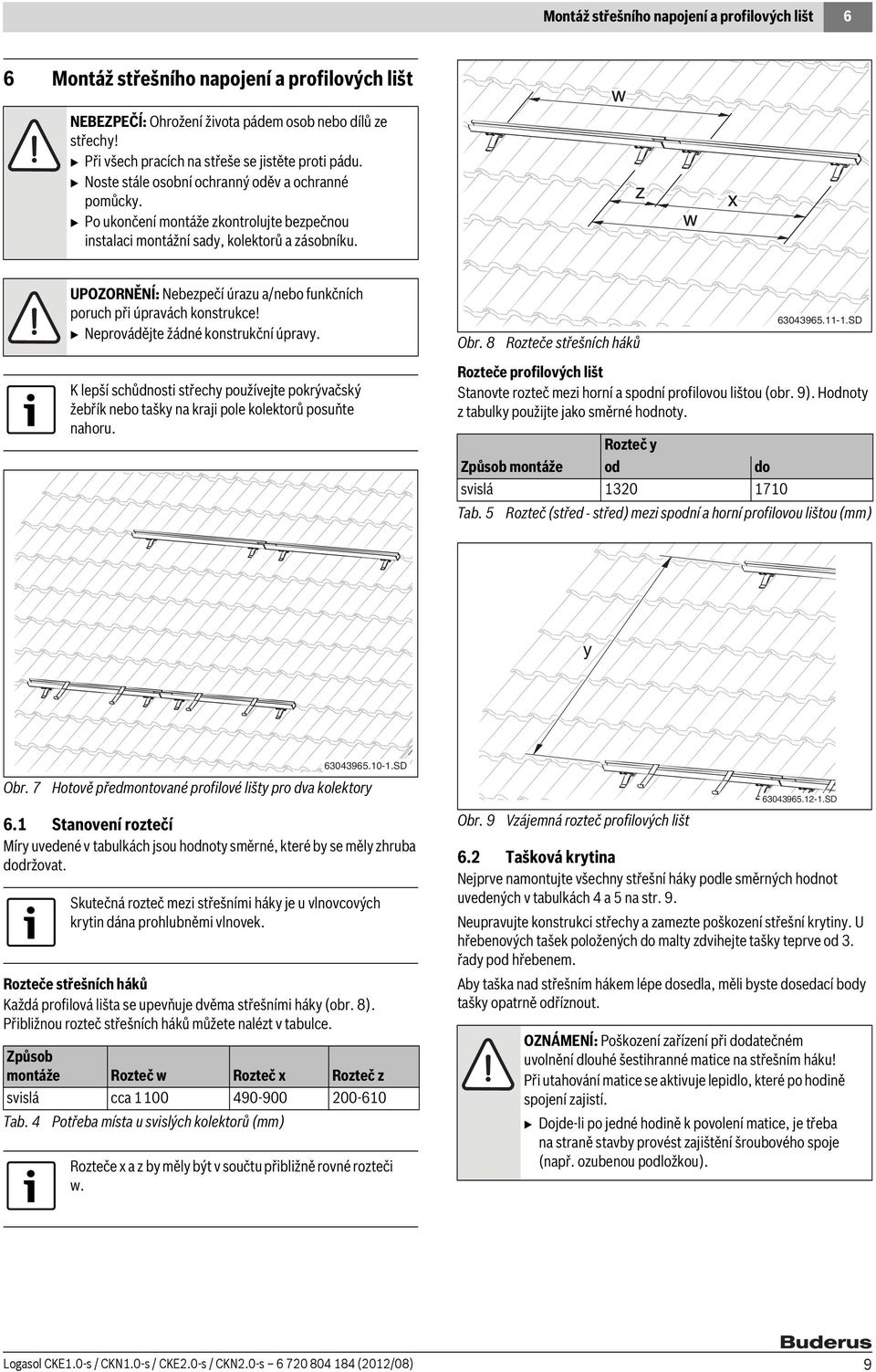

9 Montáž střešního napojení a profilových lišt 6 6 Montáž střešního napojení a profilových lišt NEBEZPEČÍ: Ohrožení života pádem osob nebo dílů ze střechy! B Při všech pracích na střeše se jistěte proti pádu. B Noste stále osobní ochranný oděv a ochranné pomůcky. B Po ukončení montáže zkontrolujte bezpečnou instalaci montážní sady, kolektorů a zásobníku. z x UPOZORNĚNÍ: Nebezpečí úrazu a/nebo funkčních poruch při úpravách konstrukce! B Neprovádějte žádné konstrukční úpravy. Obr. 8 Rozteče střešních háků SD K lepší schůdnosti střechy používejte pokrývačský žebřík nebo tašky na kraji pole kolektorů posuňte nahoru. Rozteče profilových lišt Stanovte rozteč mezi horní a spodní profilovou lištou (obr. 9). Hodnoty z tabulky použijte jako směrné hodnoty. Způsob montáže Rozteč y od do svislá 0 70 Tab. 5 Rozteč (střed - střed) mezi spodní a horní profilovou lištou (mm) y SD Obr. 7 Hotově předmontované profilové lišty pro dva kolektory 6. Stanovení roztečí Míry uvedené v tabulkách jsou hodnoty směrné, které by se měly zhruba dodržovat. Skutečná rozteč mezi střešními háky je u vlnovcových krytin dána prohlubněmi vlnovek. Rozteče střešních háků Každá profilová lišta se upevňuje dvěma střešními háky (obr. 8). Přibližnou rozteč střešních háků můžete nalézt v tabulce. Způsob montáže Rozteč w Rozteč x Rozteč z svislá cca Tab. Potřeba místa u svislých kolektorů (mm) Rozteče x a z by měly být v součtu přibližně rovné rozteči w. Obr. 9 Vzájemná rozteč profilových lišt SD 6. Tašková krytina Nejprve namontujte všechny střešní háky podle směrných hodnot uvedených v tabulkách a 5 na str. 9. Neupravujte konstrukci střechy a zamezte poškození střešní krytiny. U hřebenových tašek položených do malty zdvihejte tašky teprve od. řady pod hřebenem. Aby taška nad střešním hákem lépe dosedla, měli byste dosedací body tašky opatrně odříznout. OZNÁMENÍ: Poškození zařízení při dodatečném uvolnění dlouhé šestihranné matice na střešním háku! Při utahování matice se aktivuje lepidlo, které po hodině spojení zajistí. B Dojde-li po jedné hodině k povolení matice, je třeba na straně stavby provést zajištění šroubového spoje (např. ozubenou podložkou). Logasol CKE.0-s / CKN.0-s / CKE.0-s / CKN.0-s (0/08) 9

10 6 Montáž střešního napojení a profilových lišt 6.. Zavěšení střešního háku na střešní lať Dolní část střešního háku je ve stavu při dodání zaklapnutá. B Povolte dlouhou šestihrannou matici (obr., []) na střešním háku a dolní část střešního háku (obr., []) přetočte do správné polohy. B Podle poloh střešních háků (tab. a tab. 5, str. 9) posuňte tašku nahoru. B Střešní hák zavěste tak, aby podpěra vpředu dosedla do prohlubně tašky (obr., []). B Dolní část střešního háku (obr., []) posouvejte vzhůru, dokud nedosedne na střešní lať (obr., []). B Dlouhou šestihrannou matici (obr., []) dotáhněte. Za tím účelem nastrčte klíč SW 5 do některé díry šestihranné matice a otáčejte. Ozubená podložka (obr., [5]) musí zapadat do ozubení spodního dílu střešního háku. 6.. Upevnění střešního háku Střešní hák lze alternativně použít i jako krokevní kotvu k upevnění na krokev. Aby bylo možné namontovat střešní hák mezi krokve, je třeba podle poloh střešního háku (tab. a tab. 5, str. 9) případně krokev (střešní trám ve směru spádu) opatřit vybráním a připevnit dostatečně nosná prkna/fošny. U některých střešních krytin může být nutné podložit střešní hák v dolní části (obr., []) prkny/fošnami, aby nahoře dosedal na tašku. B Povolte dlouhou šestihrannou matici (obr., []). B Šroub zasuňte do horní díry (obr., []). B Dolní část střešního háku (obr., []) připevněte volně. Spoj ještě neutahujte napevno. OZNÁMENÍ: Poškození zařízení při zlomení střešního háku! B Šroub v horním otvoru nastavte do vhodné polohy, abyste zabránili vyvození nevhodných sil. Obr. 0 Pohled na namontované střešní háky pro dva kolektory SD 5 Obr. Otočení dolní části střešního háku SD Obr. Upevnění střešního háku na krokev [] Dolní část střešního háku [] Dlouhá šestihranná matice [] Horní otvor pro upevnění spodního dílu [] Podložit, je-li nutné [5] Odříznout, je-li nutné SD SD Obr. Zavěšený střešní hák (pro lepší názornost nejsou některé tašky vyobrazeny) 0 Logasol CKE.0-s / CKN.0-s / CKE.0-s / CKN.0-s (0/08)

11 Montáž střešního napojení a profilových lišt 6 B Přední podpěru položte na tašku tak, aby při zatížení dosedla do prohlubně tašky (obr., []). Střešní hák musí mít přitom na horní hraně tašky malou vůli (obr., []). Tašku popř. nahoře přizpůsobte. B Dolní část střešního háku posuňte tak daleko dolů, dokud nedosedne na krokev resp. na prkna/fošny (obr., [6]). Ozubená podložka (obr., [5]) musí zapadat do ozubení spodního dílu střešního háku. B Dlouhou šestihrannou matici (obr., []) dotáhněte. Za tím účelem zastrčte klíč SW 5 do díry šestihranné matice a otáčejte jím. B Spodní díl střešního háku připevněte pomocí vhodných šroubů minimálně v prvním (obr., []) a druhém otvoru na krokev. 6. Tašková krytina (bobrovky) Při montáži na střešní krytinu z bobrovek se poraďte s pokrývačem. Při montáži dodržujte předepsané rozteče (w, x a y) střešních háků (tab. a tab. 5, str. 9). Aby bylo možné namontovat střešní hák mezi krokve, je třeba podle poloh střešního háku (tab. a tab. 5, str. 9) případně krokev (střešní trám ve směru spádu) opatřit vybráním a připevnit dostatečně nosná prkna/fošny (obr. 5, [] SD Obr. Namontovaný střešní hák (pro lepší názornost nejsou některé tašky zobrazeny) [] Dlouhá šestihranná matice [] Šrouby pro připevnění střešního háku [] Podpěra přední [] Tašku popř. přizpůsobit střešnímu háku [5] Ozubená podložka [6] Prkno/fošna SD Obr. 5 Montáž prken/fošen, je-li nutné Je-li střecha v provedení se spádovými latěmi, můžete použít i střešní hák obdobně jako u taškové krytiny (str. 9). Logasol CKE.0-s / CKN.0-s / CKE.0-s / CKN.0-s (0/08)

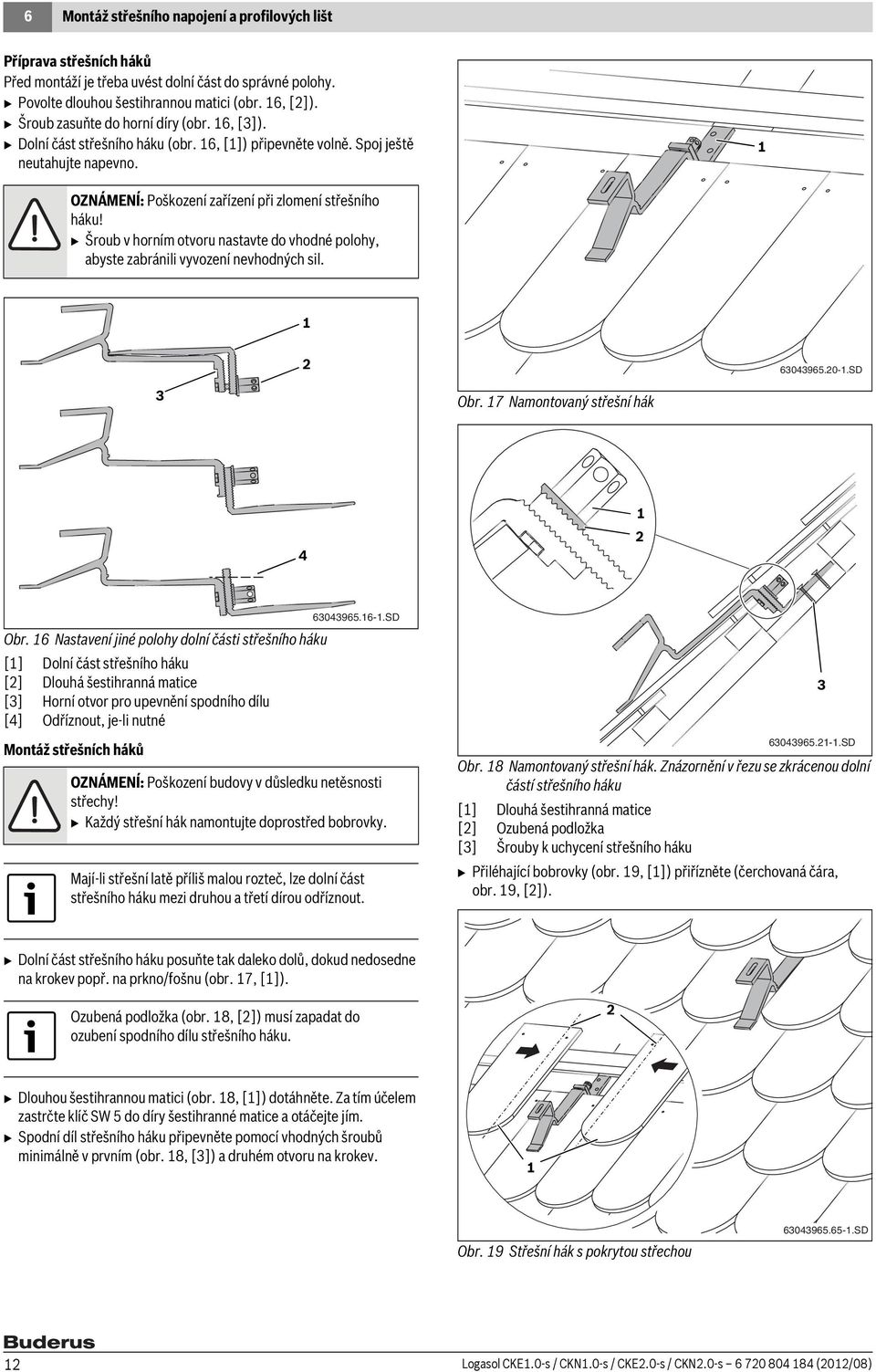

12 6 Montáž střešního napojení a profilových lišt Příprava střešních háků Před montáží je třeba uvést dolní část do správné polohy. B Povolte dlouhou šestihrannou matici (obr. 6, []). B Šroub zasuňte do horní díry (obr. 6, []). B Dolní část střešního háku (obr. 6, []) připevněte volně. Spoj ještě neutahujte napevno. OZNÁMENÍ: Poškození zařízení při zlomení střešního háku! B Šroub v horním otvoru nastavte do vhodné polohy, abyste zabránili vyvození nevhodných sil SD Obr. 7 Namontovaný střešní hák Obr. 6 Nastavení jiné polohy dolní části střešního háku [] Dolní část střešního háku [] Dlouhá šestihranná matice [] Horní otvor pro upevnění spodního dílu [] Odříznout, je-li nutné Montáž střešních háků SD OZNÁMENÍ: Poškození budovy v důsledku netěsnosti střechy! B Každý střešní hák namontujte doprostřed bobrovky. Mají-li střešní latě příliš malou rozteč, lze dolní část střešního háku mezi druhou a třetí dírou odříznout. Obr. 8 Namontovaný střešní hák. Znázornění v řezu se zkrácenou dolní částí střešního háku [] Dlouhá šestihranná matice [] Ozubená podložka [] Šrouby k uchycení střešního háku B Přiléhající bobrovky (obr. 9, []) přiřízněte (čerchovaná čára, obr. 9, []) SD B Dolní část střešního háku posuňte tak daleko dolů, dokud nedosedne na krokev popř. na prkno/fošnu (obr. 7, []). Ozubená podložka (obr. 8, []) musí zapadat do ozubení spodního dílu střešního háku. B Dlouhou šestihrannou matici (obr. 8, []) dotáhněte. Za tím účelem zastrčte klíč SW 5 do díry šestihranné matice a otáčejte jím. B Spodní díl střešního háku připevněte pomocí vhodných šroubů minimálně v prvním (obr. 8, []) a druhém otvoru na krokev. Obr. 9 Střešní hák s pokrytou střechou SD Logasol CKE.0-s / CKN.0-s / CKE.0-s / CKN.0-s (0/08)

13 Montáž střešního napojení a profilových lišt 6 6. Krytina z vlnitých desek NEBEZPEČÍ: Ohrožení života v důsledku vdechnutí vláken obsahujících azbest! B Práce na materiálech obsahujících azbest smějí provádět pouze odborníci nebo poučené osoby. B Je nutné striktně dodržovat opatření vyplývající z TRGS 59 (Technická pravidla pro nebezpečné látky). Namísto střešních háků je k upevnění profilových lišt nutno namontovat kombinované šrouby. Montáž kombinovaných šroubů Vrtákem na dřevo vrtejte nejprve přesně v úhlu 90 do nosné konstrukce střechy, abyste docílili rovné dosedací plochy mezi upevňovacím distančním špalíkem a profilovou lištou. K tomu je účelné zhotovit vodítko vrtáku, popř. vrtací šablonu. B Vezměte asi 0,50 až,00 m dlouhý dřevěný hranol. Do hranolu vyvrtejte kolmý průchozí otvor (průměr 6 mm) (obr. ). B Délku potřebného vrtáku do dřeva určíte následujícím výpočtem: Obr. 0 Napojení pro střechu s vlnitými deskami [] Šroub M8 (x) [] Upevňovací distanční špalík (x) [] Matice M (x) [] Podložka (x) [5] Těsnicí podložka (x) [6] Kombinovaný šroub M (x) Rozteč mezi kombinovanými šrouby je u střech s krytinou z vlnitých desek v zásadě dána vrcholy vln. Při montáži dodržujte rozteče (w, x a y) kombinovaných šroubů (tab. a tab. 5, str. 9). OZNÁMENÍ: Poškození zařízení v důsledku nízké nosnosti nosné konstrukce! B Prověřte, zda má spodní konstrukce dostatečnou nosnost. Pro upevnění kombinovaných šroubů jsou zapotřebí latě o průřezu nejméně 0 0 mm. B Aby mohly být dodrženy míry podle tab. a tab. 5, namontujte příp. dodatečné latě SD Výška vlny + Výška vrtací šablony + Nezbytná délka vrtáku do dřeva od upínací hlavy vrtačky (Ø 6 mm) Tab mm OZNÁMENÍ: Poškození budovy v důsledku netěsnosti střechy! B Nikdy nevrtejte do prohlubní. B Vrtákem na kov (průměr mm) provrtejte vlnitou desku pokrývající střechu podle polohy kombinovaných šroubů (viz tab. a tab. 5). Nenavrtejte dřevo pod nimi! B Vrták na dřevo (průměr 6 mm) zaveďte do vrtací šablony a vrtejte kolmo do nosné konstrukce (hranolu). B Při montáži kombinovaných šroubů dodržujte pořadí jednotlivých dílů (obr. ). B Upevňovací distanční špalík (obr., []) našroubujte až na doraz na kombinovaný šroub (obr., [5]). B Předmontované kombinované šrouby zašroubujte pomocí maticového klíče SW 5 tak hluboko do střechy, dokud nedosáhnete rozměru B (tab. 7). Při zašroubovávání kombinovaných šroubů dbejte na to, aby vzdálenost B (tab. 7 a obr. ) byla u všech šroubů stejná. = Další potřebné nářadí Elektrický šroubovák Měřicí pásmo Vrták do dřeva, průměr 6 mm (délka vrtáku viz "Montáž kombinovaných šroubů", str. ) Vrták na kov, průměr mm Klíč na matice SW 5 a SD Obr. Zhotovení vrtací šablony Logasol CKE.0-s / CKN.0-s / CKE.0-s / CKN.0-s (0/08)

14 6 Montáž střešního napojení a profilových lišt 5 Přišroubování profilové lišty B Profilové lišty (obr., []) upevňujte vždy dvěma šrouby (obr., []). Profilové lišty nesmějí být v důsledku rozdílných výšek střešních krokví prověšeny. B Pro kontrolu použijte zednickou šňůru. Je-li to nutné, podložte profilové lišty na upevňovacím distančním špalíku SD Obr. Pořadí montáže kombinovaných šroubů [] Upevňovací distanční špalík [] Matice M [] Podložka [] Těsnicí podložka [5] Kombinovaný šroub M B Matici (obr., []) utáhněte natolik, aby těsnicí podložka (obr., []) úplně dosedla na střechu. Upevňovací distanční špalík musí být na kombinovaný šroub našroubován až na doraz. Výška vlny rozměr A Rozměr B 5 mm 70 mm 0 mm 65 mm 5 mm 60 mm 50 mm 55 mm 55 mm 50 mm 60 mm 5 mm Tab. 7 Montážní rozměry střechy z vlnitých desek. Rozměry v závislosti na výšce příslušné vlny. Obr. Připevnění profilové lišty na upevňovací distanční špalík [] Šroub [] Profilová lišta [] Upevňovací distanční špalík SD SD Obr. Pořadí montáže kombinovaných šroubů [] Upevňovací distanční špalík [] Matice M [] Těsnicí podložka Logasol CKE.0-s / CKN.0-s / CKE.0-s / CKN.0-s (0/08)

15 Montáž střešního napojení a profilových lišt Břidlicová/šindelová krytina Montáž na břidlicovou/šindelovou střechu musí provést pokrývač. 6.6 Plechová krytina Montáž na plechovou krytinu musí provést pokrývač. Zde je uveden příklad montáže speciálního střešního háku a vodotěsné zakrytí pomocí plechů dodaných ze strany stavby (obr. 5, [] a []) v případě břidlicové/šindelové krytiny. Při montáži dodržujte vzájemné rozteče (w, x a y) speciálních střešních háků (tab. a tab. 5, str. 9). B Speciální střešní háky (obr. 5, [5]) a těsnění (obr. 5, []) namontujte pomocí šroubů (obr. 5, [6]) na břidlicovou/šindelovou krytinu. B Aby byla zaručena vodotěsná montáž, musejí být ze strany stavby pod a nad speciálními střešními háky namontovány plechy (obr. 5, [] a []). Speciální střešní hák musí vpředu dosedat na vícenásobné překrytí (obr. 5, []). Namísto střešních háků je třeba k upevnění profilových lišt namontovat kombinované šrouby (obr. 6, [5]). Při montáži dodržujte rozteče (w, x a y) kombinovaných šroubů (tab. a tab. 5, str. 9). Pro zaručení těsnosti střechy je třeba pro kombinované šrouby (obr. 6, [5]) napájet na plechovou střechu pouzdra, dodávaná stavbou (obr. 6, [6]). Postup montáže kombinovaných šroubů a profilových lišt a příslušné pokyny naleznete v kapitole 6. "Krytina z vlnitých desek" Obr. 5 Montáž na břidlicovou/šindelovou střechu [] Plech (strana stavby) [] Plech (strana stavby) [] Zobrazení vícenásobného překrytí [] Těsnění (strana stavby) [5] Speciální střešní hák [6] Šroub SD Obr. 6 Montáž na plechovou střechu [] Upevňovací distanční špalík [] Matice M [] Podložka [] Těsnicí podložka [5] Kombinovaný šroub M [6] Pouzdro (stavba) SD Logasol CKE.0-s / CKN.0-s / CKE.0-s / CKN.0-s (0/08) 5

16 6 Montáž střešního napojení a profilových lišt 6.7 Montáž profilových lišt Profilové lišty je třeba vzájemně spojit pomocí zasouvacích spojek. Pro každý kolektor je určena jedna horní a jedna spodní profilová lišta Spojení profilových lišt B Zasouvací spojku (obr. 7, []) nasuňte až k dorazu do obou profilových lišt (obr. 7, []). B Pro aretaci utáhněte oba předmontované kolíky se závitem M0 (obr. 7, []) v zasouvací spojce pomocí klíče SW Vyrovnání profilových lišt B Horní a dolní profilové lišty vyrovnejte na boku do jedné řady a každou uveďte do vodorovné polohy (obr. 9, použijte vodováhu). Změřte úhlopříčky nebo na konce profilových lišt položte např. střešní lať (obr. 9, []). Úhel mezi střešní latí a profilovou lištou musí činit 90. Profilové lišty vyrovnejte pomocí podélných otvorů SD SD Obr. 7 Spojení profilových lišt [] zasouvací spojka [] profilová lišta [] kolík se závitem M Montáž profilových lišt B Posuvnou matici (obr. 8, []) nasuňte ve směru šipky na střešní hák. B Spodní profilové lišty (obr. 8, []) položte na střešní háky a šroub M8 (obr. 8, []) jen lehce dotáhněte, aby bylo možné profilovou lištu ještě vyrovnat. B U horních profilových lišt postupujte stejným způsobem. Pro dodržení rozteče profilových lišt doporučujeme zhotovení pomůcky ze střešních latí. Obr. 9 Vyrovnání profilových lišt B Šrouby utáhněte. Profilové lišty nesmějí být prověšeny následkem rozdílných výšek střešních krokví. Pro kontrolu použijte zednickou šňůru. Je-li nutné, podložte profilové lišty na střešním háku Montáž záchytných háků Aby se zabránilo sesunutí kolektoru, je třeba pro každý kolektor připevnit na spodní profilové lišty dva záchytné háky. B Záchytné háky (obr. 0, []) posouvejte ve vnitřních podlouhlých otvorech (obr. 0, []) tak daleko přes profilové lišty, dokud se nezaklesnou (obr. 0, []) V Obr. 8 Upevnění profilových lišt na střešní hák [] posuvná matice [] profilová lišta [] střešní hák [] šroub M SD Obr. 0 Zavěšení záchytných háků [] upevňovací otvory pro záchytné háky [] zaklesnutí záchytného háku [] záchytný hák 6 Logasol CKE.0-s / CKN.0-s / CKE.0-s / CKN.0-s (0/08)

17 Montáž kolektorů 7 7 Montáž kolektorů Před zahájením montáže věnujte pozornost následujícím bezpečnostním pokynům a upozorněním pro uživatele. NEBEZPEČÍ: Ohrožení života při pádu dílů ze střechy! B Při všech pracích na střeše učiňte vhodná opatření k zamezení nehod. B Při všech pracích na střeše se jistěte proti pádu. B Noste stále osobní ochranný oděv a ochranné pomůcky. B Po ukončení montáže zkontrolujte bezpečnou instalaci montážní sady a kolektorů. Další aspekty, na které je třeba při montáži brát zřetel: B Skleněný kryt kolektoru chraňte před poškrábáním a údery. B Nikdy na kolektory nestoupejte. B V blízkosti skleněného povrchu kolektorů neprovádějte žádné pájení nebo svařování. B K montáži používejte zvedák z výbavy pokrývače, dostatečně nosné přísavné bodové držáky nebo speciální držadla dodávaná jako příslušenství (usnadňují zvedání). B Kolektor namontujte tak, aby se čidlo nacházelo na hraně kolektoru vpravo nahoře. VAROVÁNÍ: Nebezpečí popálení! Jsou-li kolektor a montážní materiál po delší dobu vystaveny slunečnímu záření, hrozí při styku s určitými díly nebezpečí popálení. B Noste stále osobní ochranný oděv a ochranné pomůcky. B Před montáží a během ní přikryjte kolektor i montážní materiál (například textilií), abyste jej chránili před vysokými teplotami vyvolanými slunečním zářením. Zakrytí doporučujeme odstranit teprve před uvedením zařízení do provozu. NEBEZPEČÍ: Nebezpečí úrazu při pádu kolektoru! B Během přepravy a montáže zajistěte kolektory proti spadnutí nebo sklouznutí. UPOZORNĚNÍ: Nebezpečí poranění při kontaktu se solární kapalinou! B Při manipulaci se solární kapalinou noste ochranné rukavice a ochranné brýle. B Dostane-li se solární kapalina na pokožku, umyjte ji vodou a mýdlem. B Pokud se solární kapalina dostane do očí, důkladně je při rozevřených víčkách vypláchněte pod tekoucí vodou. Obr. Pohled na střešní montáž s kolektory 7. Tlaková ztráta Naměřené tlakové ztráty pro fluidní teplotu 0 C +/-K (voda) Množství vody,8,0,, 0,6 0,0 (kg/min) Tlaková ztráta,6 0,5 6,9,9, 0,0 (mbar) Tab. 8 OZNÁMENÍ: Hmotné škody v důsledku použití nevhodných solárních kapalin! B Systém plňte pouze schválenou solární kapalinou. OZNÁMENÍ: Poškození zařízení v důsledku poškozených těsnicích ploch! B Plastové krytky na přípojkách kolektorů odstraňte teprve těsně před montáží. OZNÁMENÍ: Poškození kolektorů korozí při použití pitné vody! Pro primární okruh kolektorů nepoužívejte pitnou vodu nebo vodu z bazénů. Poškození kolektorů korozí má za následek ztrátu záručních nároků. Logasol CKE.0-s / CKN.0-s / CKE.0-s / CKN.0-s (0/08) 7

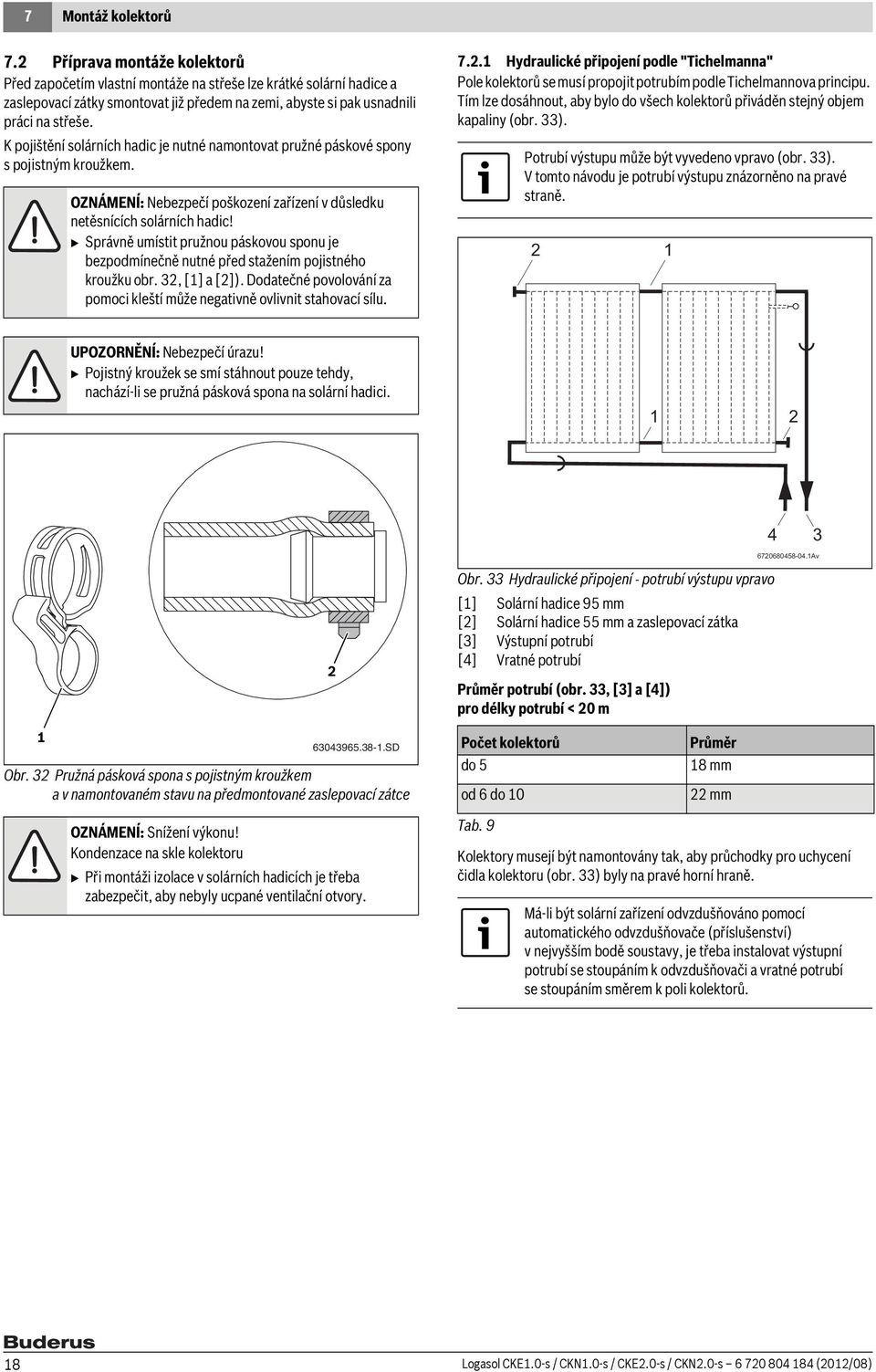

18 7 Montáž kolektorů 7. Příprava montáže kolektorů Před započetím vlastní montáže na střeše lze krátké solární hadice a zaslepovací zátky smontovat již předem na zemi, abyste si pak usnadnili práci na střeše. K pojištění solárních hadic je nutné namontovat pružné páskové spony spojistným kroužkem. OZNÁMENÍ: Nebezpečí poškození zařízení v důsledku netěsnících solárních hadic! B Správně umístit pružnou páskovou sponu je bezpodmínečně nutné před stažením pojistného kroužku obr., [] a []). Dodatečné povolování za pomoci kleští může negativně ovlivnit stahovací sílu. 7.. Hydraulické připojení podle "Tichelmanna" Pole kolektorů se musí propojit potrubím podle Tichelmannova principu. Tím lze dosáhnout, aby bylo do všech kolektorů přiváděn stejný objem kapaliny (obr. ). Potrubí výstupu může být vyvedeno vpravo (obr. ). V tomto návodu je potrubí výstupu znázorněno na pravé straně. UPOZORNĚNÍ: Nebezpečí úrazu! B Pojistný kroužek se smí stáhnout pouze tehdy, nachází-li se pružná pásková spona na solární hadici Av Obr. Hydraulické připojení - potrubí výstupu vpravo [] Solární hadice 95 mm [] Solární hadice 55 mm a zaslepovací zátka [] Výstupní potrubí [] Vratné potrubí Průměr potrubí (obr., [] a []) pro délky potrubí < 0 m SD Obr. Pružná pásková spona s pojistným kroužkem a v namontovaném stavu na předmontované zaslepovací zátce Počet kolektorů do 5 od 6 do 0 Průměr 8 mm mm OZNÁMENÍ: Snížení výkonu! Kondenzace na skle kolektoru B Při montáži izolace v solárních hadicích je třeba zabezpečit, aby nebyly ucpané ventilační otvory. Tab. 9 Kolektory musejí být namontovány tak, aby průchodky pro uchycení čidla kolektoru (obr. ) byly na pravé horní hraně. Má-li být solární zařízení odvzdušňováno pomocí automatického odvzdušňovače (příslušenství) v nejvyšším bodě soustavy, je třeba instalovat výstupní potrubí se stoupáním k odvzdušňovači a vratné potrubí se stoupáním směrem k poli kolektorů. 8 Logasol CKE.0-s / CKN.0-s / CKE.0-s / CKN.0-s (0/08)

19 Montáž kolektorů Předběžná montáž spojovací sady Hydraulické spojení dvou kolektorů se provádí pomocí spojovací sady (solární hadice 95 mm a pružné páskové spony z přepravních rohových koncovek). Zejména při nízkých okolních teplotách doporučujeme ponořit solární hadice do horké vody, aby se tím usnadnila montáž. Na obrázcích je spojovací sada vyobrazena tak, že první kolektor se montuje vpravo. B Sejměte plastové krytky (přepravní ochrana) z příslušných přípojek kolektoru. B Solární hadice 95 mm (obr., []) nasuňte na pravé přípojky druhého a všech dalších kolektorů. B Pružné páskové spony (obr., []) nasuňte na solární hadici (druhá spona později zabezpečí připojení jiného kolektoru). B Je-li pružná pásková spona správně usazena, stáhněte pojistný kroužek, abyste spojení zajistili (obr., []). 7. Připevnění kolektorů Upevnění kolektorů na profilové lišty se provádí jednostrannými upínáky kolektoru (obr. 6, []) na začátku a na konci kolektorové řady a dvoustrannými upínáky kolektoru (obr. 6, []) mezi kolektory. Prostřednictvím záchytných háků se dodatečně zabrání sesunutí kolektoru. Plastové díly na upínácích kolektoru nemají nosnou funkci. Pouze usnadňují montáž. Obr. Předběžná montáž spojovací sady na druhý kolektor 7.. Montáž zaslepovací zátky Pro připojení jednoho pole kolektorů nejsou zapotřebí všechny přípojky, a proto musí být uzavřeny. B Sejměte plastové krytky (přepravní ochrana) z příslušných přípojek kolektoru. B Nasaďte solární hadice 55 mm (obr. 5, []) s předmontovanou zaslepovací zátkou na obě volné přípojky pole kolektoru. B Jsou-li pružné páskové spony správně usazené, stáhněte pojistné kroužky, abyste spojení zajistili Av Obr. 6 Upevňovací prvky kolektoru Zasunutí jednostranného upínáku kolektoru vpravo B Jednostranný upínák kolektoru (obr. 7, []) zasuňte na pravém konci kolektorového pole do profilových lišt, dokud nezaklesne do první podélné díry profilové lišty. Jednostranný upínák kolektorů montujte na levé straně kolektorového pole teprve po montáži posledního kolektoru Av Obr. 7 Zasunutí jednostranného upínáku kolektoru SD Obr. 5 Montáž zaslepovací zátky a pružné páskové spony [] Pružná pásková spona [] Solární hadice 55 mm [] Záslepka Av Logasol CKE.0-s / CKN.0-s / CKE.0-s / CKN.0-s (0/08) 9

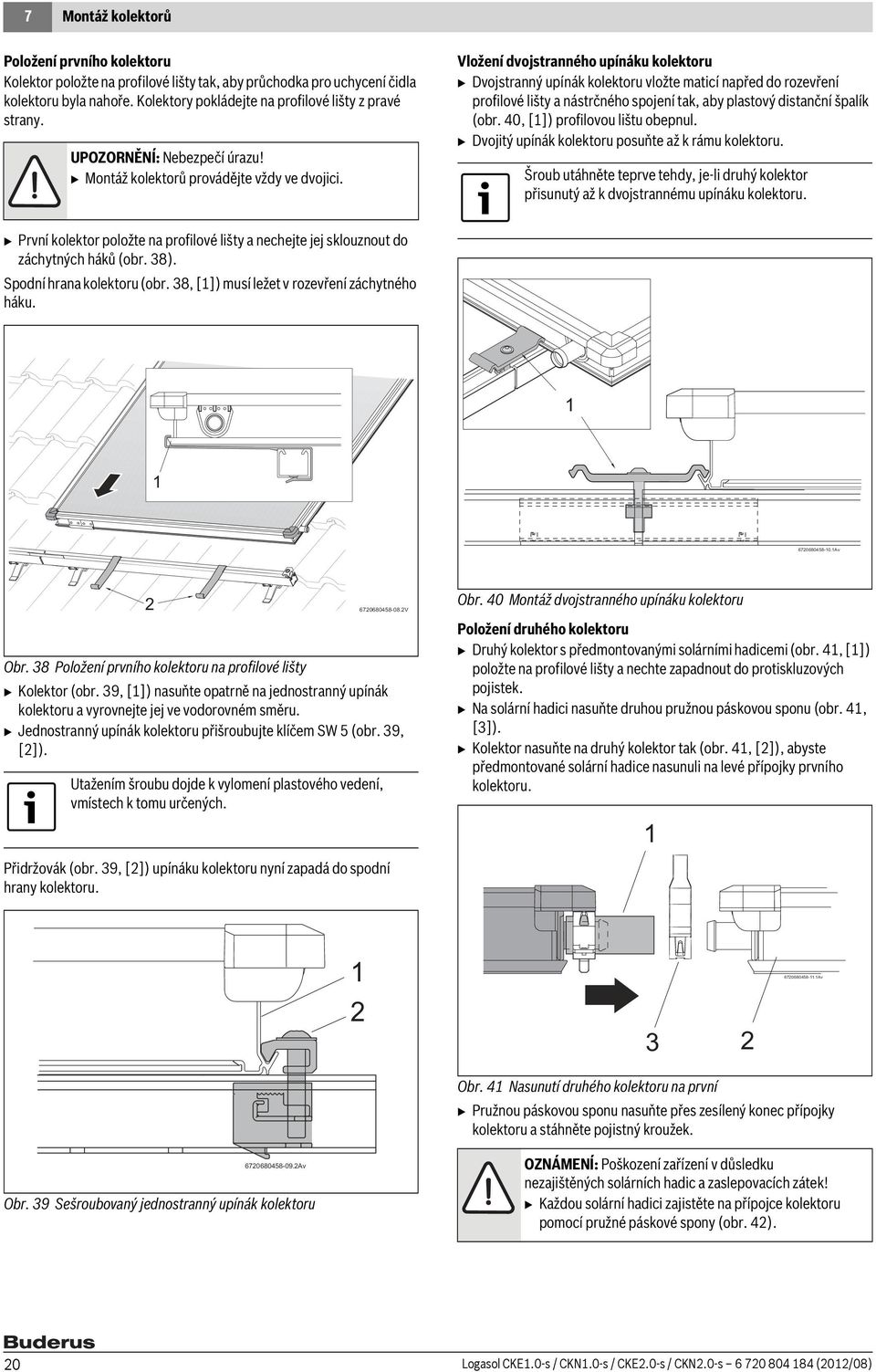

20 7 Montáž kolektorů Položení prvního kolektoru Kolektor položte na profilové lišty tak, aby průchodka pro uchycení čidla kolektoru byla nahoře. Kolektory pokládejte na profilové lišty z pravé strany. UPOZORNĚNÍ: Nebezpečí úrazu! B Montáž kolektorů provádějte vždy ve dvojici. Vložení dvojstranného upínáku kolektoru B Dvojstranný upínák kolektoru vložte maticí napřed do rozevření profilové lišty a nástrčného spojení tak, aby plastový distanční špalík (obr. 0, []) profilovou lištu obepnul. B Dvojitý upínák kolektoru posuňte až k rámu kolektoru. Šroub utáhněte teprve tehdy, je-li druhý kolektor přisunutý až k dvojstrannému upínáku kolektoru. B První kolektor položte na profilové lišty a nechejte jej sklouznout do záchytných háků (obr. 8). Spodní hrana kolektoru (obr. 8, []) musí ležet v rozevření záchytného háku Av Obr. 8 Položení prvního kolektoru na profilové lišty B Kolektor (obr. 9, []) nasuňte opatrně na jednostranný upínák kolektoru a vyrovnejte jej ve vodorovném směru. B Jednostranný upínák kolektoru přišroubujte klíčem SW 5 (obr. 9, []). Utažením šroubu dojde k vylomení plastového vedení, vmístech k tomu určených V Obr. 0 Montáž dvojstranného upínáku kolektoru Položení druhého kolektoru B Druhý kolektor s předmontovanými solárními hadicemi (obr., []) položte na profilové lišty a nechte zapadnout do protiskluzových pojistek. B Na solární hadici nasuňte druhou pružnou páskovou sponu (obr., []). B Kolektor nasuňte na druhý kolektor tak (obr., []), abyste předmontované solární hadice nasunuli na levé přípojky prvního kolektoru. Přidržovák (obr. 9, []) upínáku kolektoru nyní zapadá do spodní hrany kolektoru Av Obr. Nasunutí druhého kolektoru na první B Pružnou páskovou sponu nasuňte přes zesílený konec přípojky kolektoru a stáhněte pojistný kroužek Av Obr. 9 Sešroubovaný jednostranný upínák kolektoru OZNÁMENÍ: Poškození zařízení v důsledku nezajištěných solárních hadic a zaslepovacích zátek! B Každou solární hadici zajistěte na přípojce kolektoru pomocí pružné páskové spony (obr. ). 0 Logasol CKE.0-s / CKN.0-s / CKE.0-s / CKN.0-s (0/08)

21 Připojení čidla kolektoru 8 8 Připojení čidla kolektoru Čidlo kolektoru je přiloženo ke kompletní stanici popř. k regulaci. Respektujte místo montáže u jednořadých popř. dvouřadých kolektorových systémů (obr. 5, []) Av Obr. Solární hadice se zajištěnými pružnými páskovými sponami B Šroub oboustranného upínáku kolektorů utáhněte pomocí klíče SW 5. Utažením šroubu dojde k vylomení plastových můstků v místech k tomu určených. Přidržovák (obr., []) upínáku kolektoru nyní zapadá do spodní hrany kolektoru. U všech dalších kolektorů je postup stejný. OZNÁMENÍ: Poškození zařízení v důsledku vadného kabelu čidla! B Kabel příp. chraňte před možným poškozením (např. před ohryzáním některými hlodavci). Místo pro instalaci Čidlo je třeba namontovat do kolektoru s připojeným potrubím výstupu (obr. 5, []). Místo instalace (obr. 5, [A]) u jednořadého systému kolektorů s potrubím výstupu vpravo. A Av Obr. Dvojstranný upínák kolektoru mezi dvěma kolektory Montáž jednostranného upínáku kolektoru vlevo Jsou-li namontovány všechny kolektory, lze připevnit zbývající jednostranné upínáky kolektoru. B Jednostranné upínáky kolektoru (obr., []) zasuňte do horních a dolních profilových lišt. B Upínák kolektoru přisuňte až k rámu kolektoru a klíčem SW 5 (obr., []) sešroubujte A Obr. 5 Místo instalace čidla kolektoru (schematické znázornění) [] Vratné potrubí [] Výstupní potrubí Utažením šroubu dojde k vylomení plastového vedení v místech k tomu určených. Obr. Jednostranný upínák kolektoru vlevo V Logasol CKE.0-s / CKN.0-s / CKE.0-s / CKN.0-s (0/08)

22 9 Připojení sběrných potrubí Montáž čidla kolektoru Pro bezchybnou funkci solárního zařízení je nutné, aby čidlo kolektoru (obr. 6, []) bylo zasunuto do jímky čidla až na doraz (odpovídá cca 60 mm). B Čidlem kolektoru nebo šroubovákem prorazte těsnicí vrstvu průchodky čidla (obr. 6, []). B Čidlo kolektoru zasuňte cca 60 mm hluboko do jímky čidla (až na doraz). Kollektor 60 mm Obr. 7 Svedení připojovacího potrubí pod střechu [] Výstupní potrubí [] Vratné potrubí [] Kabel čidla SD Obr. 6 Zasunutí kolektorového čidla do kolektoru [] Čidlo kolektoru [] Průchodka pro čidlo 9 Připojení sběrných potrubí V Informace o instalaci sběrných potrubí najdete v návodu k montáži kompletní stanice. Hydraulické připojení na sběrné potrubí se provádí pomocí dlouhých pružných solárních hadic. Přímé připojení tuhého sběrného potrubí na kolektor není přípustné. Pro instalaci připojovacího potrubí (solárních hadic) pod střechu je nutné použít standardní větrací tašky nebo anténní zděře.v případě potřeby, pověřte svedením sběrného potrubí pod střechu, odbornou firmu. 9. Bez odvzdušňovače (odvzdušnění tlakovým plněním) Je-li odvzdušnění solárního zařízení prováděno tlakovým plnicím čerpadlem, nemusí být na střeše žádný odvzdušňovač. B Solární hadici (000 mm, obr. 8, []) nasaďte na připojení výstupu pole kolektorů a upevněte pružnou páskovou sponou (obr. 8, []). B Solární hadici nasuňte až na doraz na hadicovou přechodku se šroubením svěrného kroužku (obr. 8, []) a zajistěte pružnou páskovou sponou. B Solární hadici veďte spolu s kabelem čidla větrací taškou (obr. 7, []) a střešní izolací. B Sběrné potrubí připojte na hadicovou přechodku R¾" pomocí šroubení svěrného kroužku (8 mm) (obr. 8, []). U připojení vratného potrubí postupujte stejně. OZNÁMENÍ: Poškození v důsledku netěsnících přípojek! B Potrubí instalujte tak, abyste v něm přitom nevytvořili pnutí. B Při uvedení do provozu zkontrolujte těsnost přípojek a potrubních vedení. Kabel čidla sveďte společně s výstupním potrubím větrací taškou pod střechu. Obr. 8 Montáž potrubí výstupu (bez odvzdušňovače na střeše) [] Větrací taška [] Hadicová přechodka R¾" se šroubením svěrného kroužku [] Solární hadice 000 mm [] Pružná pásková spona s pojistným kroužkem Logasol CKE.0-s / CKN.0-s / CKE.0-s / CKN.0-s (0/08)

23 Připojení sběrných potrubí 9 9. S odvzdušňovačem (příslušenství) na střeše Je-li solární zařízení odvzdušňováno pomocí automatického odvzdušňovače (příslušenství) v nejvyšším bodě soustavy, je třeba výstupní potrubí instalovat se stoupáním k odvzdušňovači (obr. 9, []) a vratné potrubí se stoupáním směrem k poli kolektorů (obr. 9). Před odvzdušňovačem musí být nainstalováný kulový ventil (obr. 50, []), který se po provedeném odvzdušnění musí uzavřít. Vyhněte se četným změnám směru. Při každé změně směru dolů a pak znovu nahoru musíte připojit jeden dodatečný vzdušník s odvzdušňovačem. Funkce šroubovacího dříku a povětrnostní ochranné čepičky automatického odvzdušňovače Solární zařízení se odvzdušňuje otevřením šroubovacího dříku. Aby otevřeným šroubovacím dříkem nemohla do solárního zařízení vnikat vlhkost, musí být za provozu na šroubovacím dříku vždy nasazená ochranná čepička (obr. 50, []). Odvzdušňovač otevřete vyšroubováním šroubovacího dříku. Nelze-li pro nedostatek místa umístit žádný automatický odvzdušňovač, je třeba instalovat ruční odvzdušňovač Av Obr. 9 Pohled na vzdušník s odvzdušňovačem pro připojení výstupu [] Čidlo kolektoru [] Automatický odvzdušňovač na střeše SD Obr. 50 Univerzální sada odvzdušňovače [] Ochranný povětrnostní kryt x [] Automatický odvzdušňovač x [] Kulový kohout x [] Těsnění x [5] Odvzdušňovací válec x [6] Dvojitý nátrubek x [7] Hadicová přechodka s O-kroužkem x [8] Pružná pásková spona x [9] Solární hadice 55 mm x U solárních zařízení vždy doporučujeme používat celokovové odvzdušňovače, protože dokáží odolávat vyskytujícím se teplotám. Logasol CKE.0-s / CKN.0-s / CKE.0-s / CKN.0-s (0/08)

24 9 Připojení sběrných potrubí 9.. Montáž odvzdušňovače pod střechou B Solární hadici (000 mm, obr. 5, []) nasaďte na připojení výstupu pole kolektorů a zajistěte pružnou páskovou sponou. B Solární hadici veďte spolu s kabelem čidla větrací taškou (obr. 5, []) a střešní izolací. U připojení vratného potrubí postupujte stejně. B Hadicovou přechodku R¾" s O-kroužkem (obr. 5, [5]) a dvojitým nátrubkem s O-kroužkem (obr. 5 []) zašroubujte do vzdušníku (obr. 5, []). B Hadicovou přechodku nasuňte až na doraz do solární hadice a zajistěte pružnou páskovou sponou (obr. 5, [6]). Na přípojce vratného potrubí je pomocí šroubení svěrného kroužku z připojovací sady nutno připojit hadicovou přechodku na dlouhou solární hadici. B Sběrné potrubí připojte na šroubení svěrného kroužku (obr. 5, []). OZNÁMENÍ: Poškození zařízení! B Aby byla zaručena těsnost připojení, je nutno odstranit díly příslušenství, pružné páskové spony. 9.. Montáž odvzdušňovače na střechu B Solární hadici (55 mm, obr. 5, []) nasaďte na připojení výstupu pole kolektorů a zajistěte pružnou páskovou sponou. B Hadicovou přechodku R¾" s O-kroužkem (obr. 5, []) zašroubujte do vzdušníku (obr. 5, []). B Hadicovou přechodku (obr. 5, []) nasuňte až na doraz do solární hadice (obr. 5, [] a [5]) a zajistěte pružnou páskovou sponou (obr. 5, []). B Solární hadici nasuňte až na doraz na hadicovou přechodku se šroubením svěrného kroužku (obr. 5, [6]) a zajistěte pružnou páskovou sponou. B Solární hadici protáhněte spolu s kabelem čidla větrací taškou (obr. 5, [7]) a střešní izolací. B Sběrné potrubí připojte na hadicovou přechodku pomocí šroubení svěrného kroužku (8 mm) (obr. 5, [6]). Na přípojce vratného potrubí je pomocí šroubení svěrného kroužku z připojovací sady nutno připojit hadicovou přechodku na dlouhou solární hadici V Obr. 5 Montáž solární hadice na přípojku výstupního potrubí [] Větrací taška [] Solární hadice 000 mm [] Dvojitý nátrubek s O-kroužkem [] Odvzdušňovací válec [5] Hadicová přechodka R¾" s O-kroužkem [6] Pružná pásková spona V Obr. 5 Montáž odvzdušňovače na střechu [] Solární hadice 55 mm [] Pružná pásková spona [] Hadicová přechodka R¾" s O-kroužkem [] Odvzdušňovací válec [5] Solární hadice 000 mm [6] Hadicová přechodka se šroubením svěrného kroužku 8 mm [7] Větrací taška Logasol CKE.0-s / CKN.0-s / CKE.0-s / CKN.0-s (0/08)

25 Stručný návod pro střechu s vlnovcovou krytinou bez odvzdušňovače 0 0 Stručný návod pro střechu s vlnovcovou krytinou bez odvzdušňovače Tento návod slouží jako přehled prací, které je nutno vykonat. Postupujte bezpodmínečně podle podrobných popisů prací na uvedených stranách a dodržujte všechny bezpečnostní pokyny a upozornění pro uživatele. Montáž střešních háků a profilových lišt. Otočte dolní část střešního háku a zavěste kompletní střešní hák podle roztečí (kapitola 6. "stanovení roztečí", str. 9) do prohlubně vlny.. Vytáhněte dolní část střešního háku vzhůru a šroubové spojení dotáhněte.. Profilové lišty spojte navzájem nástrčnými spojkami.. Připevněte střešní háky a profilové lišty. 5. Vyrovnejte profilové lišty do vodorovné polohy a ze strany do jedné řady. 6. Do obou vnitřních podélných děr spodních profilových lišt namontujte protiskluzové pojistky. Příprava montáže kolektorů 7. Namontujte solární hadice (95 mm) na pravé straně druhého a všech dalších kolektorů. 8. Předmontované slepé zátky nasuňte na nevyužité přípojky a zajistěte pružnými páskovými sponami. Připevnění kolektorů 9. Jednostranné upínáky kolektorů nasuňte vpravo do profilových lišt. 0. První kolektor vpravo položte na profilové lišty a nasuňte na upínáky kolektoru.. Sešroubujte upínák kolektoru vpravo.. Dvojstranný upínák kolektoru vložte do profilové lišty a nasuňte na první kolektor.. Druhý kolektor s předmontovanými solárními hadicemi nasuňte na první kolektor a upevněte pomocí pružných páskových spon.. Šrouby oboustranného upínáku kolektorů utáhněte. 5. U všech dalších kolektorů je postup stejný. 6. Montáž jednostranného upínáku kolektoru vlevo. Připojení sběrných potrubí 7. Nasuňte čidlo kolektoru až na doraz do kolektoru spolu s připojovaným výstupním potrubím a vše seštroubujte. 8. Dlouhé solární hadice nasuňte na přípojky výstupního a vratného potrubí a zajistěte pomocí pružných páskových spon. 9. Šroubení svěrného kroužku zasuňte do solárních hadic a zajistěte pomocí pružných páskových spon. 0. Solární hadici spolu s kabelem čidla protáhněte větrací taškou a střešní izolací.. Proveďte kontrolu instalace.. Sběrné vedení izolujte materiálem odolávajícím UV záření a vysokým teplotám. Tab. 0 str. 9 str. 8 str. 9 str. Obr. 5 Montáž na střechu 8, 6, Obr. 5 Hydraulické připojení (maximálně 0 kolektorů) 9, Av Av 7 8, Av 8 9 Obr. 55 Montáž čidla kolektoru a sběrného potrubí Logasol CKE.0-s / CKN.0-s / CKE.0-s / CKN.0-s (0/08) 5

26 Montáž spojovací sady pro dvě řady kolektorů (příslušenství) Montáž spojovací sady pro dvě řady kolektorů (příslušenství) Jako příslušenství lze obdržet spojovací sadu (obr. 56, [8]), která vytváří spojení dvou řad kolektorů. Níže uvedené schéma je dimenzováno max. na 5 kolektorů v jedné kolektorové řadě. Rozsah dodávky Veškeré připojovací díly si na kolektory nainstalujte na zemi. Montáž spojovací sady B Odstraňte plastové krytky (přepravní ochrana) zpříslušných přípojek kolektoru. B Převlečnou matici (obr. 58, []) nasuňte na přípojky kolektorů. B Svěrací kroužek (obr. 58, []) položte za zesílený okraj přípojky kolektoru a stlačte dohromady. B Kolenovou průchodku s O-kroužkem (obr. 58, []) přitlačte na připojení, vyrovnejte a sešroubujte pomocí převlečné matice. B Změřte rozteč mezi kolenovými průchodkami (rozměr X) nainstalovaných kolektorů a odpovídajícím způsobem přiřízněte solární hadici (obr. 58, [5]). B Solární hadici nasuňte na kolenové průchodky a zajistěte pružnou páskovou sponu (obr. 58, []) X SD V Obr. 56 Schematické znázornění a rozsah dodávky [] Kolenová průchodka x [] Pružná pásková spona x [] Záslepka x [] Solární hadice 55 mm x [5] Solární hadice 000 mm x [6] Převlečná matice G x [7] Svěrací kroužek x Montáž přídavných zaslepovacích zátek Pomocí zaslepovacích zátek uzavřete nevyužité přípojky kolektorů (obr. 57, []). B Solární hadice 55 mm (obr. 57, []) s předmontovanou záslepkou nasaďte na obě volné přípojky. B Jsou-li pružné páskové spony správně usazené, stáhněte pojistné kroužky, abyste spojení zajistili. Obr. 58 Spojovací sada mezi dvěma řadami kolektoru Obr. 57 Montáž předmontovaných zaslepovacích zátek Av 6 Logasol CKE.0-s / CKN.0-s / CKE.0-s / CKN.0-s (0/08)
