STIGA PARK 121M

Transkript

1 STIGA PARK 121M

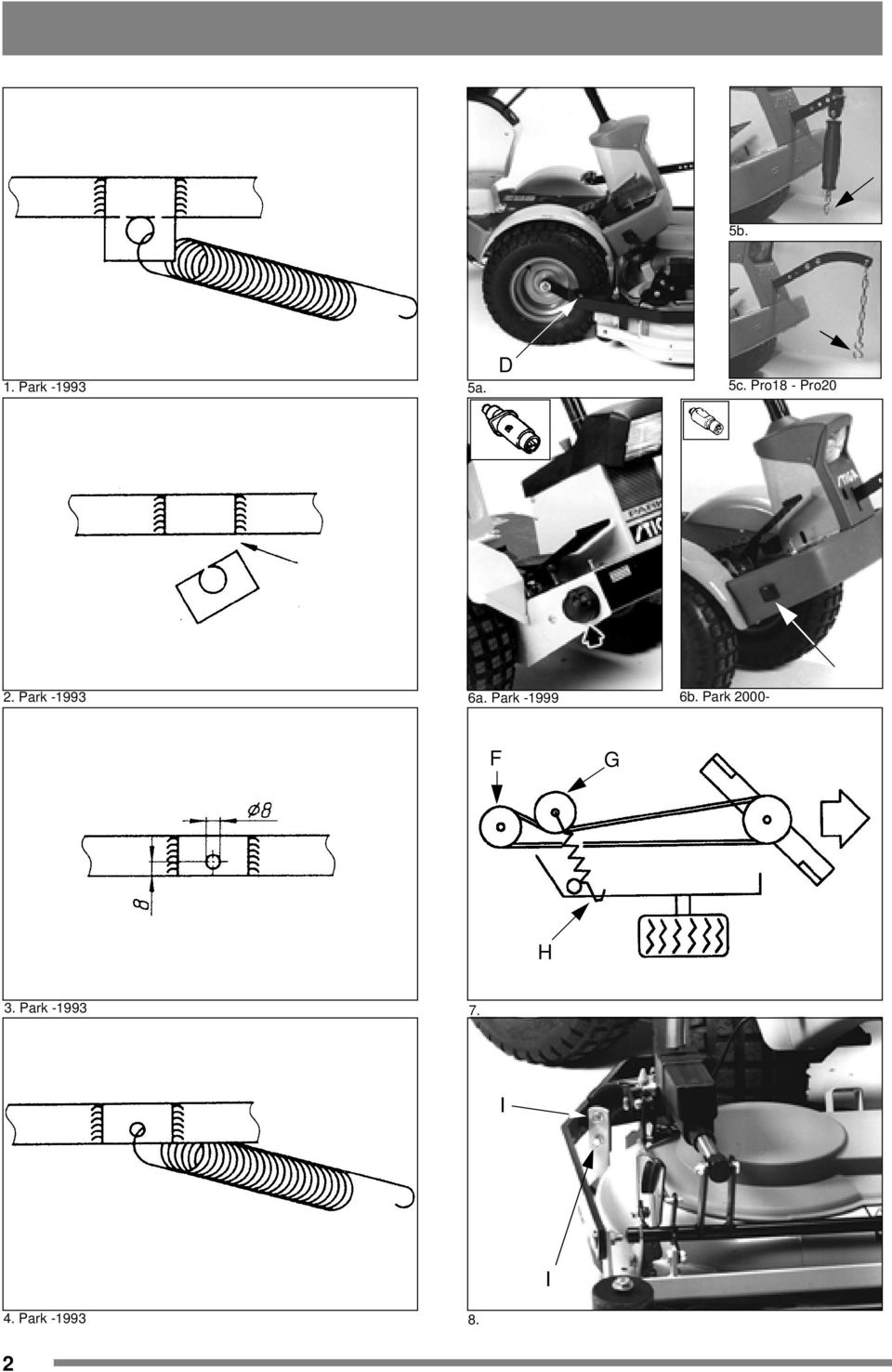

2 5b. 1. Park a. D 5c. Pro18 - Pro20 2. Park a. Park b. Park F G H 3. Park I I 4. Park

3 J Z X V Y W Denna produkt, eller delar därav, omfattas av följande mönsterskydd: This product, or part of it, is covered by the following design registration: Sverige/Sweden Tyskland/Germany M (pending) 12. 3

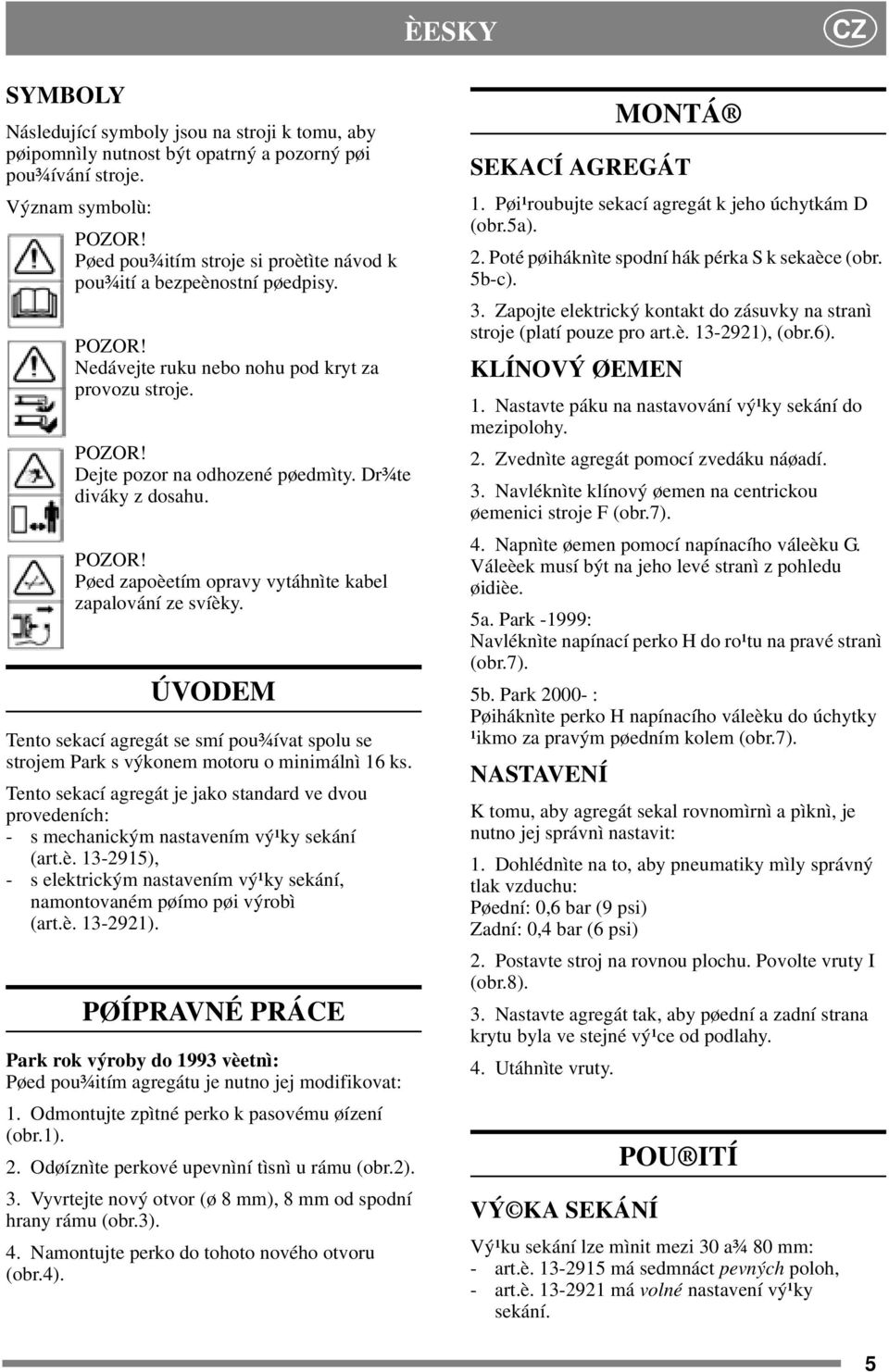

4 ÈESKY CZ SYMBOLY Následující symboly jsou na stroji k tomu, aby pøipomnìly nutnost být opatrný a pozorný pøi pou¾ívání stroje. Význam symbolù: Pøed pou¾itím stroje si proètìte návod k pou¾ití a bezpeènostní pøedpisy. Nedávejte ruku nebo nohu pod kryt za provozu stroje. Dejte pozor na odhozené pøedmìty. Dr¾te diváky z dosahu. Pøed zapoèetím opravy vytáhnìte kabel zapalování ze svíèky. ÚVODEM Tento sekací agregát se smí pou¾ívat spolu se strojem Park s výkonem motoru o minimálnì 16 ks. Tento sekací agregát je jako standard ve dvou provedeních: - s mechanickým nastavením vý¹ky sekání (art.è ), - s elektrickým nastavením vý¹ky sekání, namontovaném pøímo pøi výrobì (art.è ). PØÍPRAVNÉ PRÁCE Park rok výroby do 1993 vèetnì: Pøed pou¾itím agregátu je nutno jej modifikovat: 1. Odmontujte zpìtné perko k pasovému øízení (obr.1). 2. Odøíznìte perkové upevnìní tìsnì u rámu (obr.2). 3. Vyvrtejte nový otvor (ø 8 mm), 8 mm od spodní hrany rámu (obr.3). 4. Namontujte perko do tohoto nového otvoru (obr.4). MONTÁ SEKACÍ AGREGÁT 1. Pøi¹roubujte sekací agregát k jeho úchytkám D (obr.5a). 2. Poté pøiháknìte spodní hák pérka S k sekaèce (obr. 5b-c). 3. Zapojte elektrický kontakt do zásuvky na stranì stroje (platí pouze pro art.è ), (obr.6). KLÍNOVÝ ØEMEN 1. Nastavte páku na nastavování vý¹ky sekání do mezipolohy. 2. Zvednìte agregát pomocí zvedáku náøadí. 3. Navléknìte klínový øemen na centrickou øemenici stroje F (obr.7). 4. Napnìte øemen pomocí napínacího váleèku G. Váleèek musí být na jeho levé stranì z pohledu øidièe. 5a. Park -1999: Navléknìte napínací perko H do ro¹tu na pravé stranì (obr.7). 5b. Park : Pøiháknìte perko H napínacího váleèku do úchytky ¹ikmo za pravým pøedním kolem (obr.7). NASTAVENÍ K tomu, aby agregát sekal rovnomìrnì a pìknì, je nutno jej správnì nastavit: 1. Dohlédnìte na to, aby pneumatiky mìly správný tlak vzduchu: Pøední: 0,6 bar (9 psi) Zadní: 0,4 bar (6 psi) 2. Postavte stroj na rovnou plochu. Povolte vruty I (obr.8). 3. Nastavte agregát tak, aby pøední a zadní strana krytu byla ve stejné vý¹ce od podlahy. 4. Utáhnìte vruty. VÝ KA SEKÁNÍ POU ITÍ Vý¹ku sekání lze mìnit mezi 30 a¾ 80 mm: - art.è má sedmnáct pevných poloh, - art.è má volné nastavení vý¹ky sekání. 5

5 CZ ÈESKY Pozn. Udané vý¹ky sekání platí, stojí-li stroj na pevném podlo¾í. RADY O SEKÁNÍ Abyste dosáhli nejlep¹ího výsledku Multiclip, následujte tyto rady: - sekejte èasto, - pou¾ijte plný plyn motoru, - udr¾ujte spodek sekaèky èistý, - pou¾ívejte ostré no¾e, - nesekejte mokrou trávu, - sekejte nadvakrát (s rùzným nastavením vý¹ky), je-li tráva pøíli¹ vysoká. ÚDR BA PØÍPRAVNÉ PRÁCE Není-li uvedeno jinak provádí se ve¹kerý servis a ve¹kerá údr¾ba na zcela stojícím stroji a s vypnutým motorem. Zamezte rozjetí stroje vsunutím parkovací brzdy. Zamezte nezamý¹lenému startu motoru tím, ¾e jej v¾dy zastavíte, vyjmete kabel zapalování ze svíèky a uzemníte jej. Odpojte mínusový kabel od pólu baterie. RADY o ÚDR BÌ Aby bylo lehèí provádìt èi¹tìní a údr¾bu sekacího agregátu je mo¾no jej odklopit nahoru: 1. Nastavte páku k nastavení vý¹ky sekání do mezipolohy (= hnací øemen je nejménì napjatý). 2. Zvednìte agregát pomocí zvedáku náøadí. 3. Sejmìte perko H napínacího váleèku (obr.7). 4. Sejmìte øemen z centrické øemenice F. 5. Odpojte oba èepy J (obr.9). 6. Uchopte rám agregátu (obr.10). 7. Sklopte agregát smìrem nahoru a¾ do polohy svislé, kdy stojí na obou zadních podpìrných destièkách (obr.11). ÈI TÌNÍ Po ka¾dém pou¾ití je dobré spodek sekacího agregátu opláchnout. Je-li tráva pøischlá, je nutné spodek èistì o¹krábat. V pøípadì potøeby pøelakujte spodek stroje tam, kde je po¹kozená barva, abyste zamezili rezivìní. OZUBENÉ ØEMENY Najede-li nìkterý z no¾ù na pevný pøedmìt (napø. kámen), mù¾e se zmìnit napìtí øemene. Toto mù¾e vést k tomu, ¾e zuby øemene pøeskoèí, co¾ mù¾e vést k po¹kození no¾ù. V pøípadì potøeby upravte napìtí øemene: 1. Sejmìte perko H napínacího váleèku (obr.7). 2. Stáhnìte øemen z centrické øemenice F. 3. Odmontujte kryt pøevodu. 4. Povolte napínací rameno K (obr.12). 5. Uvolnìte vruty L lo¾iskového boxu (obr.13). 6. Napnìte ozubený øemen stlaèením napínacího ramena dozadu. 7. Utáhnìte upínací vrut napínacího ramena. 8. Utáhnìte upínací vruty lo¾iskového boxu. 9. Opakujte tento postup s druhým ozubeným øemenem. Pøi výmìnì ozubených øemenù dejte v¾dy pozor na to, aby oba vnìj¹í no¾e byly v¾dy nastaveny v pravém úhlu vzhledem k no¾i støedovému (viz obr.14). Namontujete-li ozubené øemeny nesprávnì, budou no¾e o sebe tlouci, nebo» se pøekrývají. Zkontrolujte v¾dy polohu no¾ù po výmìnì øemenù nebo po úpravì jejich napìtí. VÝMÌNA NO Ù Pøi výmìnì no¾ù/ostøí pou¾ijte v¾dy ochranných rukavic, abyste zamezili zranìní poøezáním. Dohlédnìte na to, aby no¾e byly v¾dy ostré. To dává nejlep¹í pracovní výsledek. Zkontrolujte no¾e/ostøí v¾dy po najetí na tvrdý pøedmìt. Je-li sekací systém no¾ù po¹kozený, je nutné defektní díly vymìnit. Pou¾ívejte v¾dy originální náhradní díly. Jiné díly zpùsobí nebezpeèí po¹kození stroje, i kdy¾ se do stroje dají namontovat. Sekací systém se skládá ze tøí nosníkù s no¾i se dvìma vymìnitelnými ostøími Y (obr.15). Pøi výmìnì ostøí je nutno vymìnit obì, abyste zabránili nerovnováze. Namontujte nové no¾e. Utáhnìte øádnì vruty V a W. Utahovací moment: V-9,8 Nm, W-24 Nm. 6

6 ÈESKY CZ Pøi prudkém najetí na pøeká¾ku se mù¾e stát, ¾e se ostøí vychýlí z polohy. Povolte matku X a vra»te je do pùvodní polohy. Namontujte nový originální vypínací vrut V. Utáhnìte matku X a Z. NÁHRADNÍ DÍLY STIGA originální díly a pøíslu¹enství jsou zkonstruovány zvlá¹» pro stroje STIGA. Upozoròujeme na to, ¾e ne originální díly nejsou firmou STIGA kontrolovány ani schváleny. Pou¾ití takovýchto dílù mù¾e ovlivnit funkci a bezpeènost stroje. STIGA nezodpovídá za ¹kody, zpùsobené takovýmito výrobky. STIGA si vyhrazuje právo zmìny výrobku bez pøedchozího oznámení. 7
