Pryžové odpružení ocelového válce pohlcuje nárazy a poskytuje rámu, válci a hřídeli delší životnost.

Transkript

1 Cultus Kultivátor pro ty, kteří hledající výkonnost, účinnost a trvanlivost. Konstrukce Cultus, s jeho těsným rozestupem radliček a deflektory MixIn znamená, že je půda při jediném přejezdu několikrát zpracovaná, přičemž je do půdy zamícháno velké množství posklizňových rostlinných zbytků. Pole je pro setí připravené po jednom přejezdu. 48

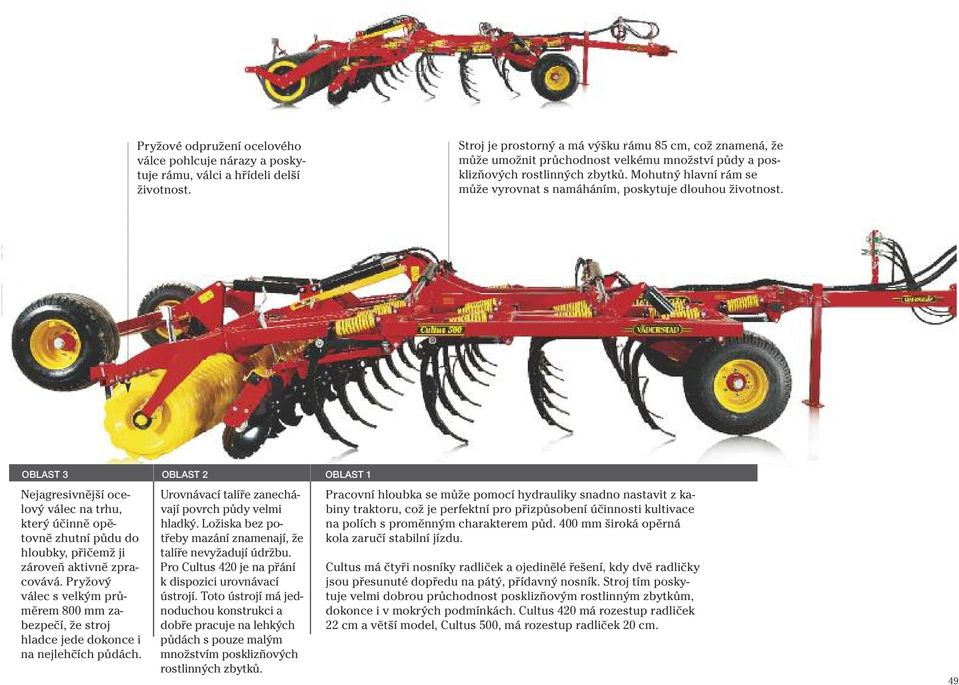

2 Pryžové odpružení ocelového válce pohlcuje nárazy a poskytuje rámu, válci a hřídeli delší životnost. Stroj je prostorný a má výšku rámu 85 cm, což znamená, že může umožnit průchodnost velkému množství půdy a posklizňových rostlinných zbytků. Mohutný hlavní rám se může vyrovnat s namáháním, poskytuje dlouhou životnost. OBLAST 3 OBLAST 2 OBLAST 1 Nejagresivnější ocelový válec na trhu, který účinně opětovně zhutní půdu do hloubky, přičemž ji zároveň aktivně zpracovává. Pryžový válec s velkým průměrem 800 mm zabezpečí, že stroj hladce jede dokonce i na nejlehčích půdách. Urovnávací talíře zanechávají povrch půdy velmi hladký. Ložiska bez potřeby mazání znamenají, že talíře nevyžadují údržbu. Pro Cultus 420 je na přání k dispozici urovnávací ústrojí. Toto ústrojí má jednoduchou konstrukci a dobře pracuje na lehkých půdách s pouze malým množstvím posklizňových rostlinných zbytků. Pracovní hloubka se může pomocí hydrauliky snadno nastavit z kabiny traktoru, což je perfektní pro přizpůsobení účinnosti kultivace na polích s proměnným charakterem půd. 400 mm široká opěrná kola zaručí stabilní jízdu. Cultus má čtyři nosníky radliček a ojedinělé řešení, kdy dvě radličky jsou přesunuté dopředu na pátý, přídavný nosník. Stroj tím poskytuje velmi dobrou průchodnost posklizňovým rostlinným zbytkům, dokonce i v mokrých podmínkách. Cultus 420 má rozestup radliček 22 cm a větší model, Cultus 500, má rozestup radliček 20 cm. 49

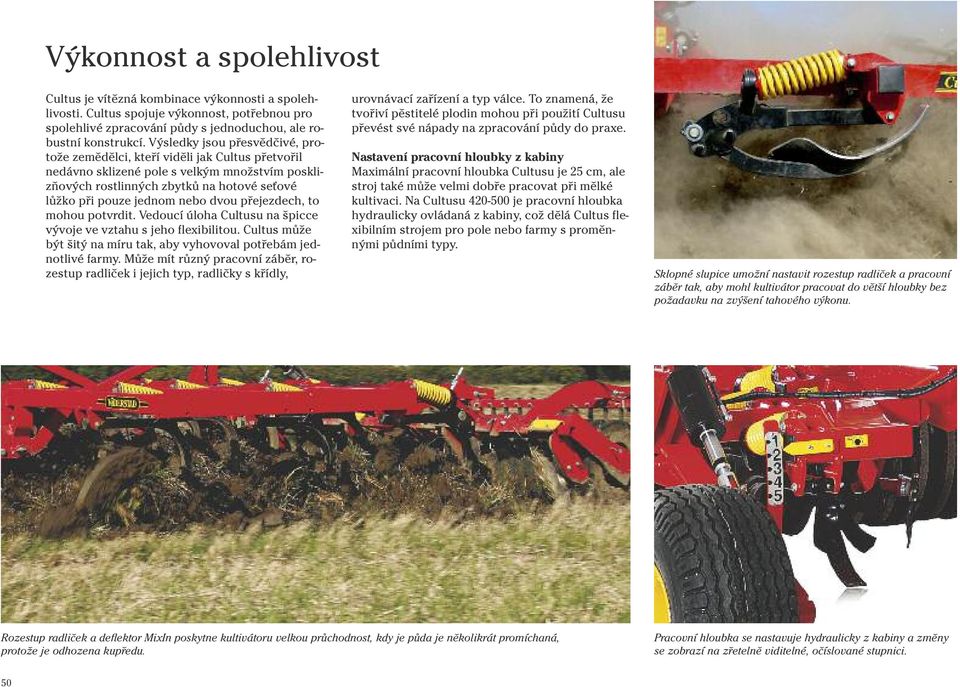

3 Výkonnost a spolehlivost Cultus je vítězná kombinace výkonnosti a spolehlivosti. Cultus spojuje výkonnost, potřebnou pro spolehlivé zpracování půdy s jednoduchou, ale robustní konstrukcí. Výsledky jsou přesvědčivé, protože zemědělci, kteří viděli jak Cultus přetvořil nedávno sklizené pole s velkým množstvím posklizňových rostlinných zbytků na hotové seťové lůžko při pouze jednom nebo dvou přejezdech, to mohou potvrdit. Vedoucí úloha Cultusu na špicce vývoje ve vztahu s jeho flexibilitou. Cultus může být šitý na míru tak, aby vyhovoval potřebám jednotlivé farmy. Může mít různý pracovní záběr, rozestup radliček i jejich typ, radličky s křídly, urovnávací zařízení a typ válce. To znamená, že tvořiví pěstitelé plodin mohou při použití Cultusu převést své nápady na zpracování půdy do praxe. Nastavení pracovní hloubky z kabiny Maximální pracovní hloubka Cultusu je 25 cm, ale stroj také může velmi dobře pracovat při mělké kultivaci. Na Cultusu je pracovní hloubka hydraulicky ovládaná z kabiny, což dělá Cultus flexibilním strojem pro pole nebo farmy s proměnnými půdními typy. Sklopné slupice umožní nastavit rozestup radliček a pracovní záběr tak, aby mohl kultivátor pracovat do větší hloubky bez požadavku na zvýšení tahového výkonu. Rozestup radliček a deflektor MixIn poskytne kultivátoru velkou průchodnost, kdy je půda je několikrát promíchaná, protože je odhozena kupředu. Pracovní hloubka se nastavuje hydraulicky z kabiny a změny se zobrazí na zřetelně viditelné, očíslované stupnici. 50

4 Kvalitní konstrukce a výsledky Cultus je známý svým účinným zpracováním půdy a jejím promícháním s posklizňovými rostlinnými zbytky jak při nízké a tak i při vysoké rychlosti. Za Cultusem zůstává urovnaná půda, přípravená pro setí. Pracovní výsledky, robustní konstrukce a jednoduchá obsluha jsou impozantní. Stejně impozantní jsou jednotlivé detaily Cultusu. Mají za následek dlouhou životnost stroje a nízké náklady na údržbu. Odolný rám Hlavní rám Cultusu je vyrobený z oceli čtvercového profilu s rozměry 200 x 100 x 10 mm. Poskytuje úžasnou trvanlivost a schopnost odolávat zatížení náročné práce při zpracování mnoha hektarů. Důkladné zkoušení Před vytvořením dokonalého řešení R&D odbor důkladně ověřil mnoho verzí slupic, radliček a pružin. Životnost pružin byla prokázána desitkami tisíc razů při laboratorním testování a před zavedením na trh byla ověřena nespočetnými hektary práce na polích zemědělských farem. Úchytky slupic jsou pevně přivařené k rámu. Pro stabilní připojení, bez pomoci otvoru, je slupice udržována na svém místě důvtipnou konstrukcí, založenou na objímce s kuželovitými konci, proti kterým jsou dvě duté objímky přitažené pomocí šroubu. 51

5 Tvar a poloha slupic s radličkami jsou tajemstvím, které je klíčem k impozantní schopností Cultusu promísit půdu s posklizňovými rostlinnými zbytky.

6

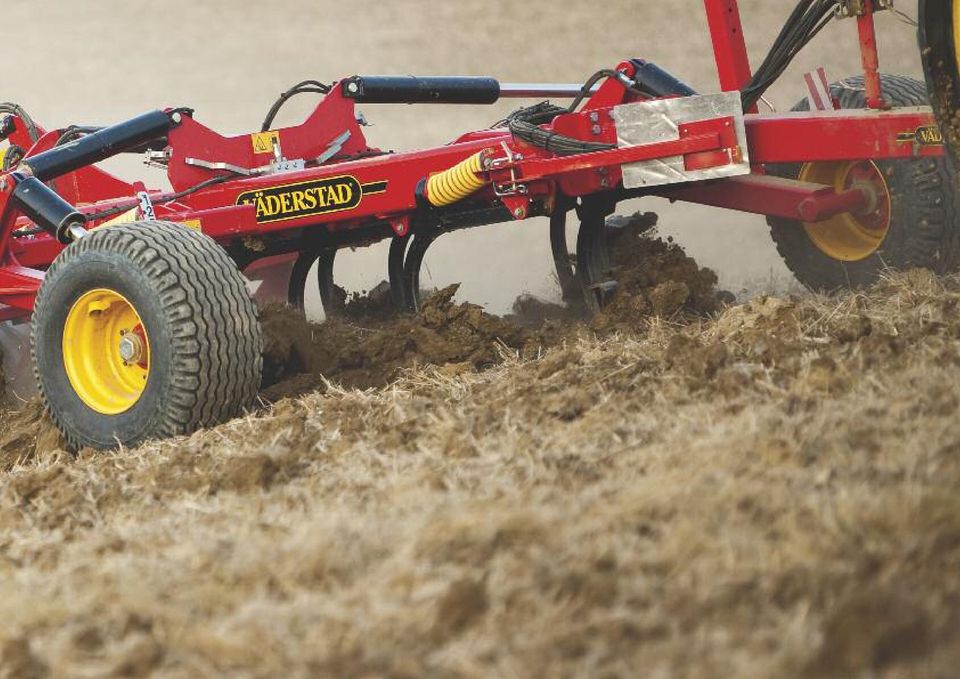

7 Přední opěrná kola udržují pracovní hloubku Široká přední opěrná kola zajistí Cultusu hladkou jízdu a zabezpečí, že má kultivátor vynikající ovládání hloubky. Válec pro opětovné utužení je hydraulický spojený s opěrnými koly, takže při nastavení hloubky není zapotřebí žádné oddělené nastavení opěrných kol a válce. Po Cultusu zůstává impozantní urovnání povrchu, které umožňuje bezprostřední rychlé setí (Rapid drilling) bez jakékoliv dodatečné kultivace. Cultus pracuje nejlépe v rozsahu km/h, když je půda vrhána dopředu a posklizňové rostlinné zbytky jsou důkladně zamíchané do půdního profilu. Při optimální rychlosti také dochází k jemnému zpracování půdy, což usnadňuje následující setí. V obtížných podmínkách může hydraulicky ovládané rameno tažné oje Cultusu a vyvážené seřízení tažné oje přenést více než 1-1,5 tuny hmotnosti kultivátoru a jeho odpor při zpracování půdy na traktor. Aby se vyloučilo nějaké zatížení opěrných kol, zvedací ramena jsou nepatrně zvednutá. Tím se nepochybně sniží požadavek na tahový výkon. Je snadné optimalizovat hloubku zpracování pomocí hydrauliky z kabiny. To je zásadní pro dobré obdělávání na polích s proměnným půdním typem. S dobře nastaveným hydraulicky ovládaným ramenem tažné oje se požadavek na tahový výkon sníží. 54

8 Intenzivní kultivace Výsledkem intenzivní práce při vývoji je radlička Cultus Cobra. Následkem tvaru a zakřivení Cultus Cobra, je půda usměrněna nahoru podél slupice. Radlička vytrhne půdu, který je volně posouvána nahoru, dokud se proud půdy nerozdrobí do kaskády jemně rozptýlené půdy a rostlinných zbytků. MixIn zvýší stupeň zpracování půdy Zakřivený tvar deflektoru vytvoří z kultivátoru mimořádný stroj na zpracování půdy. Půda je vyzvednutá nahoru, pohybem po kruhové dráze vržena kupředu a ještě jednou promíchaná po dopadu na půdu, protože radlička půdu opět zachytí a odhodí ji opět nahoru. To znamená, že jediný průjezd s Cultusem má vlastně dvojnásobný kultivační účinek. 450 kg 30 cm Síla pro odjištění slupice je 450 kg. Při nárazu na kámen působí radlička v půdě stejnou silou, dokud nakonec nevyskočí, maximálně o 30 cm. Po překonání překážky se radlička okamžitě vrátí do pracovní polohy. 55

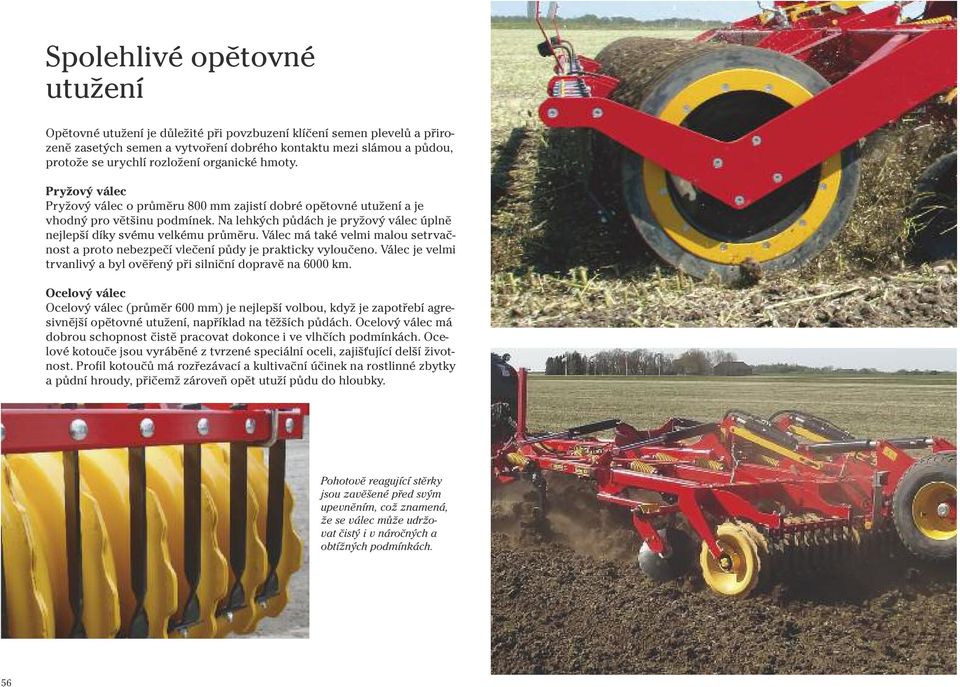

9 Spolehlivé opětovné utužení Opětovné utužení je důležité při povzbuzení klíčení semen plevelů a přirozeně zasetých semen a vytvoření dobrého kontaktu mezi slámou a půdou, protože se urychlí rozložení organické hmoty. Pryžový válec Pryžový válec o průměru 800 mm zajistí dobré opětovné utužení a je vhodný pro většinu podmínek. Na lehkých půdách je pryžový válec úplně nejlepší díky svému velkému průměru. Válec má také velmi malou setrvačnost a proto nebezpečí vlečení půdy je prakticky vyloučeno. Válec je velmi trvanlivý a byl ověřený při silniční dopravě na 6000 km. Ocelový válec Ocelový válec (průměr 600 mm) je nejlepší volbou, když je zapotřebí agresivnější opětovné utužení, například na těžších půdách. Ocelový válec má dobrou schopnost čistě pracovat dokonce i ve vlhčích podmínkách. Ocelové kotouče jsou vyráběné z tvrzené speciální oceli, zajišťující delší životnost. Profil kotoučů má rozřezávací a kultivační účinek na rostlinné zbytky a půdní hroudy, přičemž zároveň opět utuží půdu do hloubky. Pohotově reagující stěrky jsou zavěšené před svým upevněním, což znamená, že se válec může udržovat čistý i v náročných a obtížných podmínkách. 56

10 57

11 Cultus Stejná nekompromisní konstrukce radliček a deflektoru MixIn jako u větších Cultusů Velmi mohutná a prostorná konstrukce rámu a velký, volně se otáčející pryžový válec umožňují Cultusu fantastickou schopnost zpracování půdy, bez ohledu na půdní typ. Snadno se nastaví pracovní hloubka, což je výhoda v proměnlivých podmínkách. 58

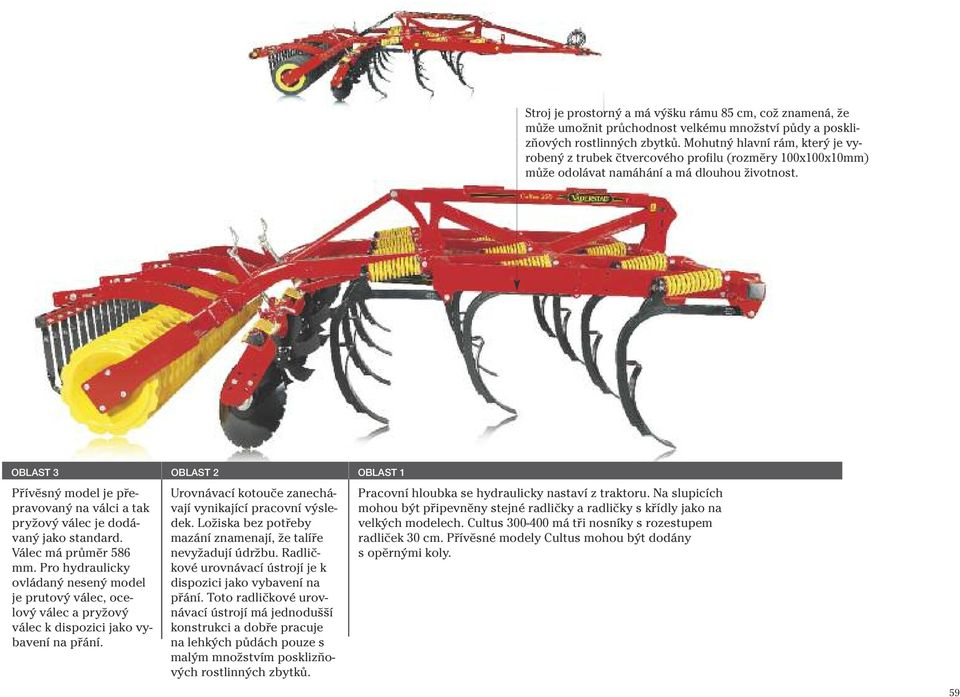

12 Stroj je prostorný a má výšku rámu 85 cm, což znamená, že může umožnit průchodnost velkému množství půdy a posklizňových rostlinných zbytků. Mohutný hlavní rám, který je vyrobený z trubek čtvercového profilu (rozměry 100x100x10mm) může odolávat namáhání a má dlouhou životnost. OBLAST 3 OBLAST 2 OBLAST 1 Přívěsný model je přepravovaný na válci a tak pryžový válec je dodávaný jako standard. Válec má průměr 586 mm. Pro hydraulicky ovládaný nesený model je prutový válec, ocelový válec a pryžový válec k dispozici jako vybavení na přání. Urovnávací kotouče zanechávají vynikající pracovní výsledek. Ložiska bez potřeby mazání znamenají, že talíře nevyžadují údržbu. Radličkové urovnávací ústrojí je k dispozici jako vybavení na přání. Toto radličkové urovnávací ústrojí má jednodušší konstrukci a dobře pracuje na lehkých půdách pouze s malým množstvím posklizňových rostlinných zbytků. Pracovní hloubka se hydraulicky nastaví z traktoru. Na slupicích mohou být připevněny stejné radličky a radličky s křídly jako na velkých modelech. Cultus má tři nosníky s rozestupem radliček 30 cm. Přívěsné modely Cultus mohou být dodány s opěrnými koly. 59

13 Výkonný a pohotově reagující Cultus 300, 350 a 400 většinou vychází ze stejných dílů jako celá řada Cultus. Menší modely Cultus mají tři nosníky, rozestup radliček 30 cm a stejně pevné, účelné slupice. Cultusy 300 a 350 jsou také k dispozici jako hydraulicky ovládané nesené modely. Přívěsný model je k dispozici ve všech třech pracovních záběrech. Na všech modelech jsou standardně deflektory MixIn. Prutový, ocelový a pryžový válec Přívěsný model je přepravován na válci a tak pryžový válec je dodávaný jako standard. Pryžový válec poskytuje dobré opětovné utužení a zanechává urovnaný povrch. Poskytuje také stroji v průběhu přepravy hladký a bezpečný přejezd. Pro hydraulicky ovládaný nesený model je prutový, ocelový a pryžový válec k dispozici jako vybavení na přání. Nastavení pracovní hloubky z traktoru Na neseném stroji Cultus se hloubka plynule nastaví pomocí hydrauliky. Na přívěsném Cultusu se hloubka také nastaví z kabiny, ale nejnižší úroveň je označena objímkami na stroji. Na slupicích mohou být připevněny stejné radličky a radličky s křídly jako na větších modelech. Tři nosníky radliček jsou od sebe 80 cm a vzdálenost mezi radličkami na každém nosníku je 90 cm, což umožní maximální průchodnost. 60

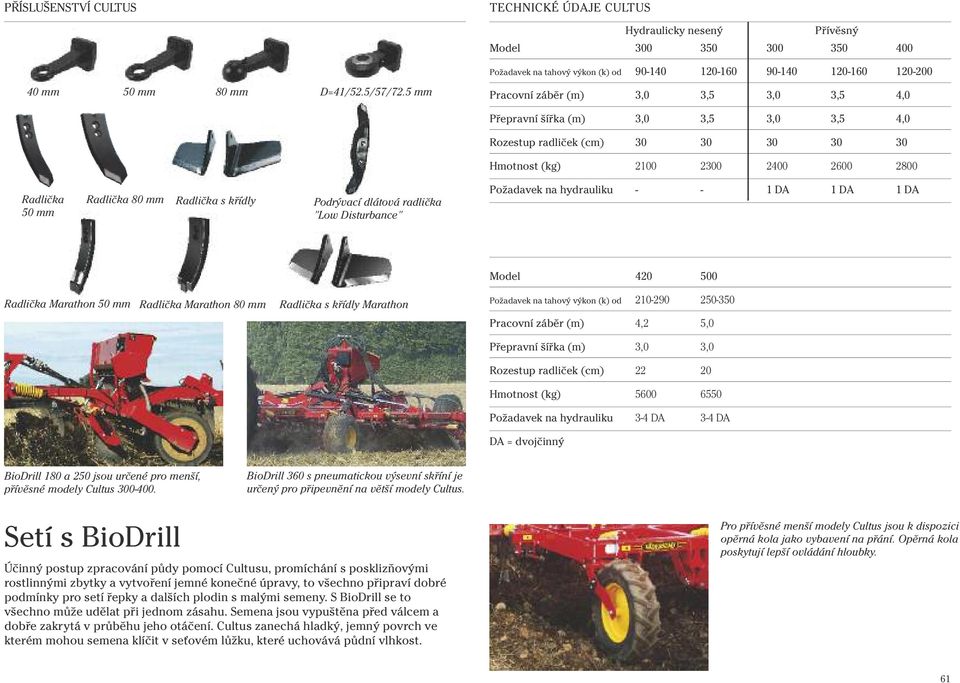

14 PŘÍSLUŠENSTVÍ CULTUS TECHNICKÉ ÚDAJE CULTUS Hydraulicky nesený Přívěsný Model Požadavek na tahový výkon (k) od mm 50 mm 80 mm D=41/52.5/57/72.5 mm Pracovní záběr (m) 3,0 3,5 3,0 3,5 4,0 Radlička 50 mm Radlička 80 mm Radlička s křídly Podrývací dlátová radlička "Low Disturbance" Přepravní šířka (m) 3,0 3,5 3,0 3,5 4,0 Rozestup radliček (cm) Hmotnost (kg) Požadavek na hydrauliku DA 1 DA 1 DA Model Radlička Marathon 50 mm Radlička Marathon 80 mm Radlička s křídly Marathon Požadavek na tahový výkon (k) od Pracovní záběr (m) 4,2 5,0 Přepravní šířka (m) 3,0 3,0 Rozestup radliček (cm) Hmotnost (kg) Požadavek na hydrauliku 3-4 DA 3-4 DA DA = dvojčinný BioDrill 180 a 250 jsou určené pro menší, přívěsné modely Cultus BioDrill 360 s pneumatickou výsevní skříní je určený pro připevnění na větší modely Cultus. Setí s BioDrill Účinný postup zpracování půdy pomocí Cultusu, promíchání s posklizňovými rostlinnými zbytky a vytvoření jemné konečné úpravy, to všechno připraví dobré podmínky pro setí řepky a dalších plodin s malými semeny. S BioDrill se to všechno může udělat při jednom zásahu. Semena jsou vypuštěna před válcem a dobře zakrytá v průběhu jeho otáčení. Cultus zanechá hladký, jemný povrch ve kterém mohou semena klíčit v seťovém lůžku, které uchovává půdní vlhkost. Pro přívěsné menší modely Cultus jsou k dispozici opěrná kola jako vybavení na přání. Opěrná kola poskytují lepší ovládání hloubky. 61
