1 Přehled produktů Fibaro Z-Wave mod uly : Kompatibilní se všemi Z-Wave automatickými systémy, Fibaro elektronické moduly jsou nejmenší zařízení tohoto druhu na světě a mohou být instalovány do všech běžných instalačních krabic Každý modul může být instalován do 3 minut, pouze pomocí šroubováku Navrženo a vyrobeno v EU, v souladu se všemi právními předpisy EU, Cenově konkurenceschopné. Pro další informace nás kontaktujte: YATUN s.r.o. V Olšinách 75 Praha tel.: web: info@yatun.cz

2 Home Center 2 FIB-FGHC2 P řednosti produktu: Mimořádně efektivní hardwarová architektura = nejrychlejší přístroj tohoto druhu na světě, Mimořádně nízká spotřeba energie, Vzdálený přístup přes web nebo mobilního telefonu, Jednoduché, uživatelsky přívětivé rozhraní, Rychlá a jednoduchá konfigurace, Geo lokalizace - sledování vašich rodinných příslušníků, SMS upozornění, nastavení práv uživatelů, sdružení různých zařízení, Klimatizace scény v závislosti na počasí nebo jiných, uživatelem definovaných proměnný ch, Záloha systému - je vždy uložen na flash disku, Historie událostí. Technická specifikace Intel Atom 1,6Ghz Processor Díky jeho výkonu je Home Center 2 mnohem, mnohem rychlejší než ostatní Z-Wave brány, které jsou v současné době na světě k dispozici. 1GB RAM, 2GB SLC Hard Drive Velká paměť + rychlý procesor = rychlá komunikace mezi zařízeními Fibaro systému. Hardwarová architektura používaná v Home Center 2 dělá Z-Wave systém automatizace domácnosti mnohem rychlejším než kdy jindy. 4GB MLC Recovery Disc Bezpečnost uživatele je výrazně vylepšena díky díky přístupu Fibar Group k ochraně údajů. Každý Home Center 2 má svůj vlastní USB disk pro obnovení. Systém se automaticky zálohuje a je chráněn před neoprávněným přístupem. Další výhodou tohoto řešení je rychlý a jednoduchý systém, který se jednoduše obnoví po jakémkoliv výpadku.

3 Stmívač 500W FIB-FGD-211 P opis produktu: Rádiem řízené stmívání světel. Modul určený pro práci se světelnými zdroji všeho druhu. Může být připojen k dvouvodičovému nebo třívodičovému vedení. Fibaro stmívač lze přepínat nebo k němu připojený světelný zdroj ovládat buď prostřednictvím jiných Z-Wave prvků nebo spínačem na zdi připojeným přímo k němu. Automaticky snímá připojené zařízení, je vybaven automatickou ochranou proti přetížení, vypnutí a funkcí Soft start. Pracuje jako stmívač nebo jako spínač ve dvou nebo třívodičovém zapojení. V případě starých typů zářivkových světelných zdrojů nebo starých transformátorů lze využít pouze funkce zap/vyp. Přednosti produktu: pracující jako stmívač pro: běžné zářivky, halogenová světla na 230V, halogenová světla na 12V, stmívatelné LED pomocí světla, Bypass FIB- FGB-001 jakékoliv pracující jako spínač: Kompaktní zářivky, LED světla, staré typy zářivek. Náš stmívač je nejmenší zařízení svého typu na světě! stmívatelné světlo do 500W.

4 Stmívač 500W FIB-FGD-211 Technická data: Napájení 230V +/-10%, 50Hz, Výstupní výkon W (pouze odporová zátěž)*, Odpovídá UE normám: EN55022 (rušení rádiovými vlnami), EN (bezpečnost použití), Ochrana proti přetížení: 2,5A, Ochrana proti přehřátí: bezpečnostní vypnutí při 105 C, Pracovní teplota: 10 o C - 40 o C, Montuje se do standardní instalační krabice o průměru 50 mm, Protokol : Z-Wave, Při stmívání světel a min. odběrem použití členu Bypass FIB-FGB-001 Rádiové frekvence 868,4 MHz EU; 908,4 MHz US; 921,4 MHz ANZ; 869,2 MHz RU, Dosah : ca. 50m venku / ca 30 m uvnitř (v závislosti na konstrukci budovy) Vnější rozměry (H x Š x V) 42mm x 36mm x 15mm. * V případě, že zatížení je jiné než odporové, nesmí hodnota proudu přesáhnout hranici 1,8 A

5 Žaluziový aktor FIB-FGRM-222 Popis produktu: Rádiem řízený modul určený zařízení pro práci s elektrickými motory v žaluziích, roletách, markýzách a podobně. Fibaro žaluziový modul může řídit připojené zařízení, a to buď prostřednictvím jiných Z-wave prvků, nebo prostřednictvím vypínače připojeným přímo k němu. Je vybaven unikátní funkcí sledování aktuální pozice. Popis předností produktu: Ovládání pomocí jiných zařízení nebo jakýmkoliv Fibaro Z- Wave Mikroprecesorové řízení, Náš žaluziový modul je nejmenší zařízení svého druhu na světě! prvkem, Technic ká data: N apájení 110V - 230V +/-10% 50/60Hz, Výstupní výkon do 1kW, Odpovídá EU normám:en55022 (rušení rádiovými vlnami), EN (bezpečnost použití), Ochrana proti přehřátí. Bezpečnostní vypnutí při 105 o C, Pracovní teplota: 10 o C - 40 o C, Montuje se do standardní instalační krabice o průměru 50mm, Protokol: Z-Wave, Rádiová frekvence 868,4 MHz EU; 908,4 MHz US; 921,4 MHz ANZ; 869,2 MHz RU, Dosah: ca. 50m venku / ca 30 m uvnitř (v závislosti na konstrukci budovy) Vnější rozměry (H x Š x V) 42mm x 36mm x 15mm.

6 Spínací modul 1x3kW FIB-FGS-211 Popis produktu: Rádiem řízené Fibaro On / Off spínací modul je určen pro montáž do standardních spínacích skříňí, nebo kdekoliv jinde, kde je potřeba ovládat elektrický přístroj o výkonu 3,0 kw. Fibaro On / Off spínacím modulem lze zapnout nebo vypnout připojené zařízení, a to buď prostřednictvím Z-Wave prvků nebo spínačem na zdi připojeným přímo k němu Přednosti produktu: Ovládání pomocí jiných zařízení nebo jakýmkoliv Fibaro Z- Wave prvkem, Mikroprecesorové řízení, Náš spínací modul je nejmenší zařízení svého druhu na světě! Technic ká data: Napájení 110V - 230V +/-10% 50/60Hz, Max. proud AC na výstupu: 16A / 230V 50/60Hz, Max. proud DC na výstupu 16A / 30V, Max. výkon připojené zátěže (pouze odporová zátěž) je 3kW.V případě zapojení jiné než odporové zátěže je nutné připojit nižší výkon z důvodu ochrany vnitřního relé, Odpovídá EU normám:en55022 (rušení rádiovými vlnami), EN (bezpečnost použití), o Ochrana proti přehřátí. Bezpečnostní vypnutí při 105 C, o o Pracovní teplota: 10 C - 40 C, Montuje se do standardní instalační krabice o průměru 50mm, Protokol: Z-Wave, Rádiová frekvence 868,4 MHz EU; 908,4 MHz US; 921,4 MHz ANZ; 869,2 MHz RU, Dosah: ca. 50m venku / ca 30 m uvnitř (v závislosti na konstrukci budovy) Vnější rozměry (H x Š x V) 42mm x 36mm x 15mm..

7 Dvojitý spínací modul 2x1,5kW FIB-FGS-221 Popis produktu: Rádiem řízené Fibaro On / Off dvojitý spínací modul je určen pro montáž do standardních spínacích skříňí, nebo kdekoliv jinde, kde je potřeba ovládat dva elektrické nezávislé přístroje o příkonu max. 1,5 kw. Fibaro On / Off dvojitým spínacím modulem lze zapnout nebo vypnout připojené zařízení, a to buď prostřednictvím rádiových vln nebo spínačem na zdi připojeným přímo k němu Popis předností produktu: Ovládání pomocí jiných zařízení nebo jakýmkoliv Fibaro Z- Wave prvkem, Mikroprecesorové řízení, Náš spínací modul je nejmenší zařízení svého druhu na světě! Technic ká data: Napájení 110V - 230V +/-10% 50/60Hz, Max. proud AC na výstupu: 8A / 230V 50/60Hz, Max. proud DC na výstupu: 8A / 30V, Max. kombinovaný výkon výstupu ( pouze odporová zátěž) - 2 x 1,5 kw ( v případě jiné zátěže než je odporová je nutné připojit nižší příkon z důvodu ochrany modulu) Odpovídá UE normám:en55022 ( rušení rádiovými vlnami), EN ( bezpečnost použití ), Ochrana proti přehřátí. Bezpečnostní vypnutí při 105 o C, Provozní teplota: 10 o C - 40 o C, Montuje se do standardní instalační krabice o průměru 50mm, Protokol: Z-Wave, Rádiová frekvence 868,4 MHz EU; 908,4 MHz US; 921,4 MHz ANZ; 869,2 MHz RU, Dosah: ca. 50m venku / ca 30 m uvnitř (v závislosti na konstrukci budovy) Vnější rozměry (H x Š x V) 42mm x 36mm x 15mm.

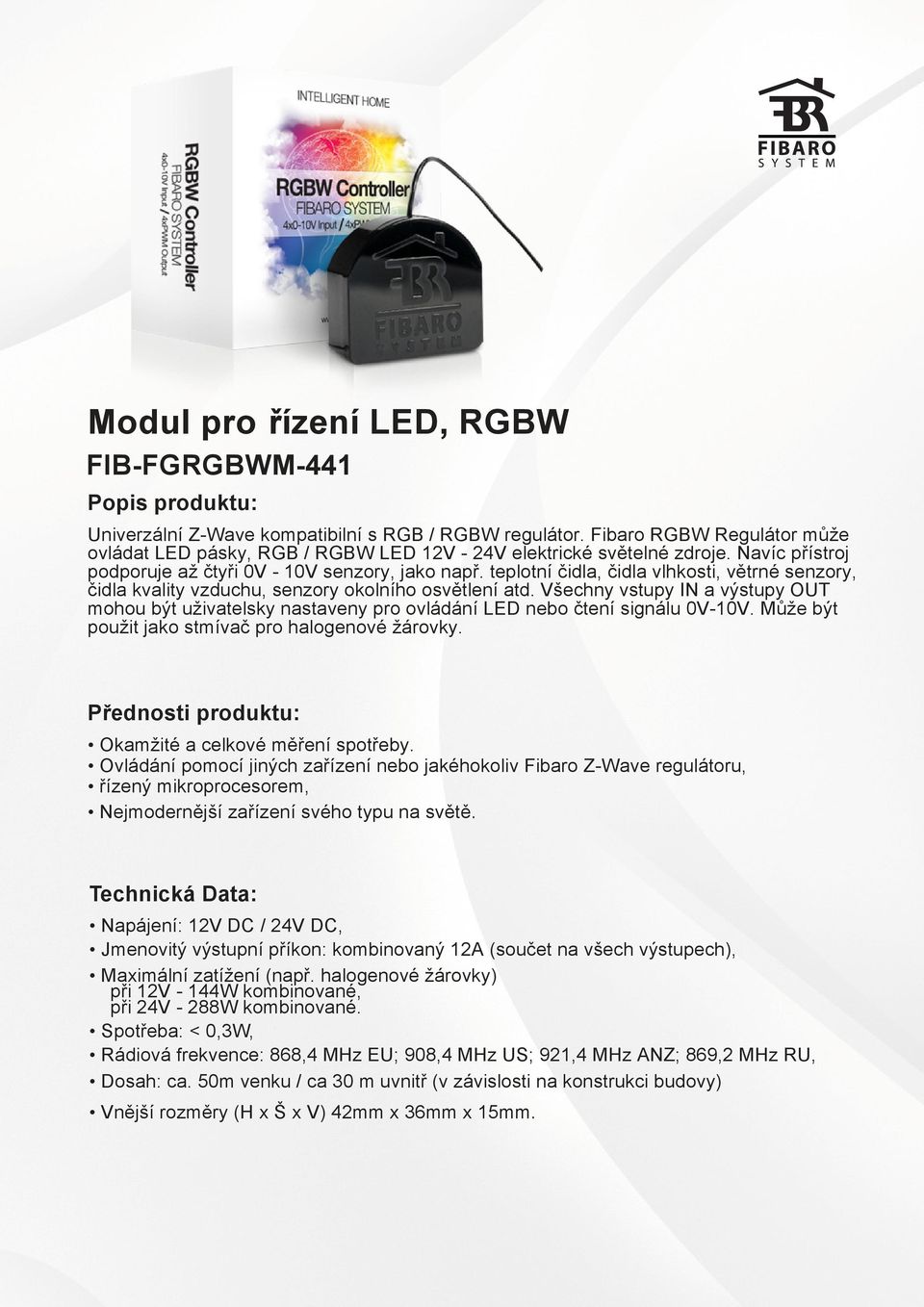

8 Modul pro řízení FIB-FGRGBWM-441 LED, RGBW Popis produktu: Univerzální Z-Wave kompatibilní s RGB / RGBW regulátor. Fibaro RGBW Regulátor může ovládat LED pásky, RGB / RGBW LED 12V - 24V elektrické světelné zdroje. Navíc přístroj podporuje až čtyři 0V - 10V senzory, jako např. teplotní čidla, čidla vlhkosti, větrné senzory, čidla kvality vzduchu, senzory okolního osvětlení atd. Všechny vstupy IN a výstupy OUT mohou být uživatelsky nastaveny pro ovládání LED nebo čtení signálu 0V-10V. Může být použit jako stmívač pro halogenové žárovky. Přednosti produktu: Okamžité a celkové měření spotřeby. Ovládání pomocí jiných zařízení nebo jakéhokoliv řízený mikroprocesorem, Nejmodernější zařízení svého typu na světě. Fibaro Z-Wave regulátoru, Technická Data: Napájení : 12V DC / 24V DC, Jmenovitý výstupní příkon: kombinovaný 12A (součet na všech výstupech), Maximální zatížení (např. halogenové žárovky) při 12V - 144W kombinované, při 24V - 288W kombinované. S potřeba: < 0,3W, Rádiová frekvence: 868,4 MHz EU; 908,4 MHz US; 921,4 MHz ANZ; 869,2 MHz RU, Dosah: ca. 50m venku / ca 30 m uvnitř (v závislosti na konstrukci budovy) Vnější rozměry (H x Š x V) 42mm x 36mm x 15mm.

9 Spínaná zásuvka FIB-FGWPE-101 s měřením, 2,5 kw Popis produktu: Fibaro zásuvka s funkcí měření elektrické energie je inteligentní plug & play zařízení. Je velmi kompaktní, dálkově ovládaná. Tato vysoce funkční zásuvka může být použita všude tam, kde je potřeba ovládat elektrická zařízení o maximálním příkonu 2,5 kw. Zároveň umožňuje sledování spotřeby energie pohodlně a bezúdržbovým způsobem. Crystal LED kroužek informuje o aktuálním zatížení připojeného zařízení tak, že vizuálně změní barvu. Přednosti produktu: Okamžité a celkové měření spotřeby, Vizuální signalizace spotřeby pomocí LED v kroužku, který postupně mění barvy Ovládání pomocí jiných zařízení nebo jakéhokoliv Fibaro Z-Wave prvku, Řízený mikroprocesorem, Nejmodernější zařízení svého typu na světě.

10 Spínaná zásuvka FIB-FGWPE-101 s měřením, 2,5 kw Technická data: Napájení V AC ±10% 50/60Hz, Jmenovité výstupní hodnoty proudu a napětí: 11A/230V AC 50/60Hz - trvale, Spotřeba: do 0,8W, Výstupní příkon odporové zátěže: 2,5 kw trvale, V souladu s normami EU: EN EN (bezpečnost Maximální teplota: 105 C, Provozní teplota: 0-40 C, provozu ) Pro použití se zásuvkami Compatibilní se všemi zásuvkami EU: - CEE 7/16 - max proud. 2,5A; - CEE 7/17 - max proud 16A; a typ zásuvky E/F Protokol : Z-Wave, Frekvence : 868,4 MHz EU, Dosah: ca. 50m venku / ca 30 m uvnitř (v závislosti na konstrukci budovy), Rozměry (Průměr x hloubka): 43 x 65 mm

11 Detektor zaplavení FIB-FGFS-101 Popis produktu: Fibaro záplavový sensor je univerzální, Z- Wave kompatibilní, záplavové a teplotní čidlo. Zařízení může pracovat na baterie nebo DC napájení (12 nebo 24 VDC). Záplavový Alarm pošle inpuls do Z- Wave síťového zařízení nebo dodatečně do jakéhokoli alarmu řídicí jednotky systému pomocí rozpínacího kontaktu. Přístroj má vestavěné teplotní čidlo pro sledování teploty, např. podlahy. Fibaro záplavové č idlo je určeno k umístění na podlahu nebo na zeď. Se Záplavovou sondou se propojí vodičem. Přístroj má vestavěnou LED a zvukový alarm. Záplavové čidlo je vybaveno naklápěcím senzorem a senzorem pohybu. Např. pokud je snímač přemístěn z původního umístění nebo z dosahu Z-Wave sítě. Fibaro Záplavový Sensor je vodě odolný, plave na vodě a stále vysílá výstražný signál v případě většího zaplavení. Přednosti produktu: Unikátní plovoucí konstrukce Detekuje záplavy nebo požár Napájen pomocí baterie nebo DC 12/24 V Komunikuje s Z- Wave sítí nebo poplašným systémem Funkce bezdrátové aktualizace softwaru.

12 Detektor zaplavení FIB-FGFS-101 Technická data: Napájení : VDC Typ baterie: CR123A Spotřeba (při provozu DC): 0,4W Maximální proudové zatížení kontaktů (ALARM NC, TAMP NC): 25mA Maximální napětí na kontaktech: 40V (AC/ DC) V souladu s normami EU: EMC 2004/108/EC, R&TTE 199/5/WE Protokol : Z-Wave Rádiová frekvence: 868,4 MHz EU; 908,4 MHz US; 921,4 MHz ANZ; 869,2 MHz RU; Dosah: ca. 50m venku / ca 30 m uvnitř (v závislosti na konstrukci budovy) Provozní teplota: 0 C - 40 C Rozsah měřené teploty: -20 C C o o Tolerance měřené teploty: 0,5 C (v rozsahu 0 C- 40 C ) Rozměry (průměr x hloubka) : 72 mm x 28 mm o o o o o

13 Univerzální binární FIB-FGBS-001 senzor Popis produktu: Univerzální binární senzor je bezdrátový modul, který umožňuje jakémukoliv snímači s binárním výstupem komunikaci s bezdrátovou sítí Z-WAVE a FIBARO systémem. Navíc modul umožňuje bezdrátovou komunikaci mezi systémem a DS18B20 teplotnícm čidlem. Zařízení může obsluhovat až dva binární senzory a až čtyři DS18By20 snímače teploty. Snímač byl navržen pro instalaci na kryt senzoru nebo jiného zařízení. Univerzální binární senzor může být použit vždy, když je třeba bezdrátový sběr dat ze senzorů. Při umístění senzoru do krytu lze tento senzor také použit v oblastech s vysokou vlhkostí a vysokou teplotou. Hlavní funkcí snímače je integrace bezdrátového systému FIBARO se stávajícím drátovým systémem, bezdrátovými alarmy a systémy měření. Jako součást zabezpečovacího systému je zařízení transparentní pro jednotlivé linky. Přednosti produktu: Ovládání pomocí zařízení systému FIBARO nebo jakéhokoliv Z-Wave regulátoru Mikroporcesorové řízení Kompatibilní a linkami alarmu (až dva detektory připojené k alarmu) Kompatibilní s binárními senzory (lze připojit až dva binární výstupy) Kompatibilní s teplotními čidly DS18B20 (lze připojit čtyři DS18B20 teplotní čidla)

14 Univerzální FIB-FGBS-001 binární senzor Technická data: Napájecí napětí: 9-30V DC ±10% Vstup: 2 bezpotencionální vstupy, 1 digitální vstup 1-bezdrátový vstup Výstup: 2 bezpotenconální výstupy Maximální proudové zatížení výstupů: 150 ma Maximální napětí na výstupech: 36V DC / 24V AC ±5% Provozní teplota: 0-40 C Počet možných připojených teplotních senzorů: 4 Rozsah měření: -55 C C Protokol : Z-Wave Rádiová frekvence: 868,4 MHz EU; 908,4 MHz US; 921,4 MHz ANZ; 869,2 MHz RU, Dosah: ca. 50m venku / ca 30 m uvnitř (v závislosti na konstrukci budovy) Vnější rozměry (H x Š x V) : 14.5 x 27.3 x 12 mm

15 Bateriový senzor FIB-FGK-101 na dveře/okna Barevná provedení: FGK-101 FGK-102 FGK-103 FGK-104 FGK-105 FGK-106 FGK-107 Popis produktu: Fibaro Dveřní / okenní Z-Wave senzor je napájen baterií a detekuje otevření oken, dveří, garážových vrat, rolet atd. díky oddálení jeho dvou částí od sebe. Pokaždé, když se oba prvky senzoru od sebe vzdálí, vyšle signál do Z-Wave sítě do hlavního regulátoru. Toto může být použito ve scénách, ale také v poplašných a monitorovacích systémech. Kromě toho může být tento senzor připojen k jednomu teplotnímu čidlu DS18B20. Přednosti produktu: Kompatibilní se systémovými zařízeními Fibaro nebo jakýmkoliv Z-Wave regulátorem, Rádiový signál je zaslán pokaždé, když se obě části senzoru od sebe vzdálí při otevření okna nebo dveří, Jednoduchá montáž na dveře, okna, brány, rolety, Kompatibilní s teplotním senzorem DS18B20, Může být připojen ke spínači, přes vstup IN.

16 Bateriový senzor FIB-FGK-101 na dveře/okna Technická data: Napájen baterií ER14250, vstup - jeden IN Počet možných připojených čidel - 1 provozní teplota o C Rádiová frekvence - 868,4 MHz EU; 908,4 MHz US; 921,4 MHz AU/NZ; 869,2 MHz RU, Dosah: ca. 50m venku / ca 30 m uvnitř (v závislosti na konstrukci budovy), Vnější rozměry (H x Š x V) : 76 x 17 x 19 mm
