Vysokopevnostní nýtovací systémy

Transkript

1 Vysokopevnostní nýtovací systémy

2 Aplikace POP nýty z monelu jsou mimo jiné používány v oblasti námořní dopravy, např. pro upevnění příslušenství na stožáru. V tomto sypači na solení silnic jsou nahrazeny svařovací spoje slepým nýtem Auto-Bulb. Nýtování konstrukcí zajišťuje pevné a vibracím odolné spojení, které lze rychle nainstalovat. Další zpracování jako při sváření patří minulosti.

3 Úvod Náš úmysl Rádi bychom Vás aktivně podpořili při zlepšování kvality Vašich výrobků růstu efektivnosti Vašeho výrobního a montážního procesu Váš dotaz je naší výzvou Díky našim zkušenostem, znalostem a tvořivosti Vás rádi podpoříme při výběru správného produktu a nejlepších pracovních postupů. Náklady na materiál Náklady na nářadí Náklady zpětných výrobků Problémy s dodávkami Výrobní náklady Montážní náklady Výpadky výroby Náklady na opravu Servisní náklady Náklady na recycling Filozofie špičky ledovce Přibližně 80% Vašich výrobních nákladů bude stanoveno již při průchodu konstrukcí. Právě proto by Vám chtěl HEYMAN v této důležité fázi pomoci nalézt řešení pro optimální upevňovací techniku. Současně sledujeme viditelné i skryté náklady. Budeli HEYMAN požádán o radu při výběru již v rané fázi, mohou být ušetřeny nemalé výrobní náklady. Ukázat rozdíl 120K 100K 80K 60K 40K * * Kwaliteit Náklady pro kvalitu Overige Ostatní náklady Investering Investice Aanschaf Upevňovací componenten prvky Arbeid Mzdové náklady Meetbaar Úspory verschil Náš vlastní analytický model umožňuje určit skryté náklady. Tím obdržíte lepší přehled o všech možných alternativách. 20K 0 původní Oude situatie výrobní proces Nieuwe nový situatie výrobní proces Hledáte novější informace o produktech? HEYMAN Vám nabízí kompletní řešení pro Vaše dotazy a to od návrhu až po výrobu. Pracujeme na tom, aby naše informace o produktech obsahovali nejnovější data. Na naší internetové stránce naleznete nejnovější informace o našem aktuálním sortimentu: Pomocí jednoho kliknutí naleznete všechny aktualizované informace o produktech a výrobních metodách (soubory PDF) informace o nových produktech a výrobních metodách mnoho možných řešení pro Vaše potřeby jedinečné výběrové moduly manuál k použití nářadí Pomocí jednoho kliknutí naleznete CAD soubory vzorky dokumentace Všechny rozměry v mm 3

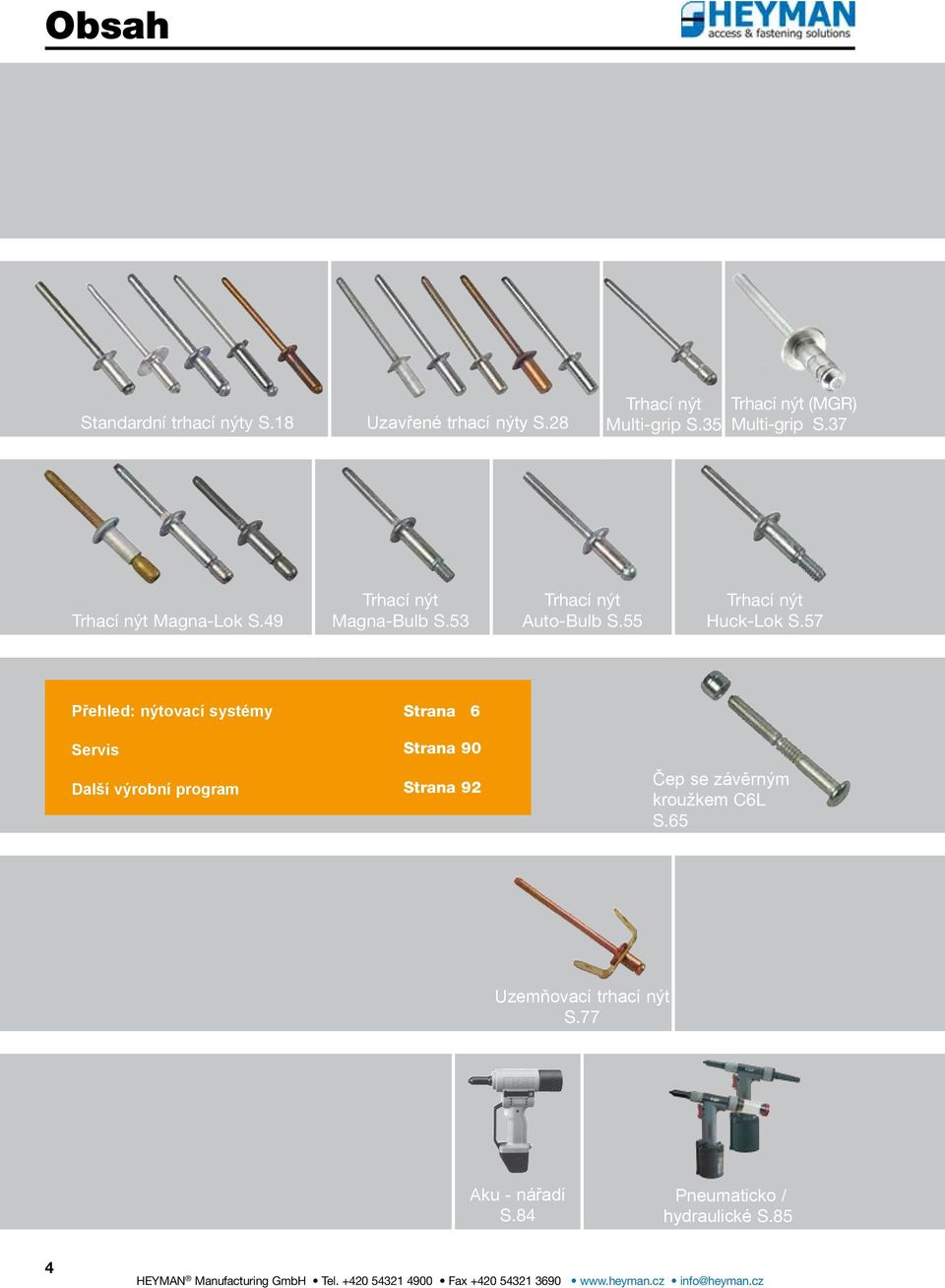

4 Obsah Standardní trhací nýty S.18 Uzavřené trhací nýty S.28 Trhací nýt Multi-grip S.35 Trhací nýt (MGR) Multi-grip S.37 Trhací nýt Magna-Lok S.49 Trhací nýt Magna-Bulb S.53 Trhací nýt Auto-Bulb S.55 Trhací nýt Huck-Lok S.57 Přehled: nýtovací systémy Strana 6 Servis Strana 90 Další výrobní program Strana 92 Čep se závěrným kroužkem C6L S.65 Uzemňovací trhací nýt S.77 Aku - nářadí S.84 Pneumaticko / hydraulické S.85 4

5 Obsah 1.1 POP trhací nýty Vysokopevnostní nýtovací systémy Výhody trhacích nýtů Možnosti slepého nýtování Materiály Pokyny pro návrháře Kapitola 1 Technické informace od strany 10 Drážkovaný trhací nýt S.39 Rozpěrné nýty S.41 Kapitola 2 Trhací nýty od strany 16 Čep se závěrnou objímkou BOM S.59 Strukturální rozpěrné nýty S.61 Kapitola 3 Vysokopevnostní systémy slepého nýtování od strany 48 Čep se závěrným kroužkem Magna-grip S.67 Čep se závěrným kroužkem Hucktainer S.69 Čep se závěrným kroužkem POP Bolt S.71 Kapitola 4 Čep se závěrným kroužkem od strany 64 Kapitola 5 Speciální výrobek od strany 76 Kapitola 6 Nářadí Podavač S.86 Nasazovací nářadí S.87 Hydraulické nářadí S.88 od strany 82 5

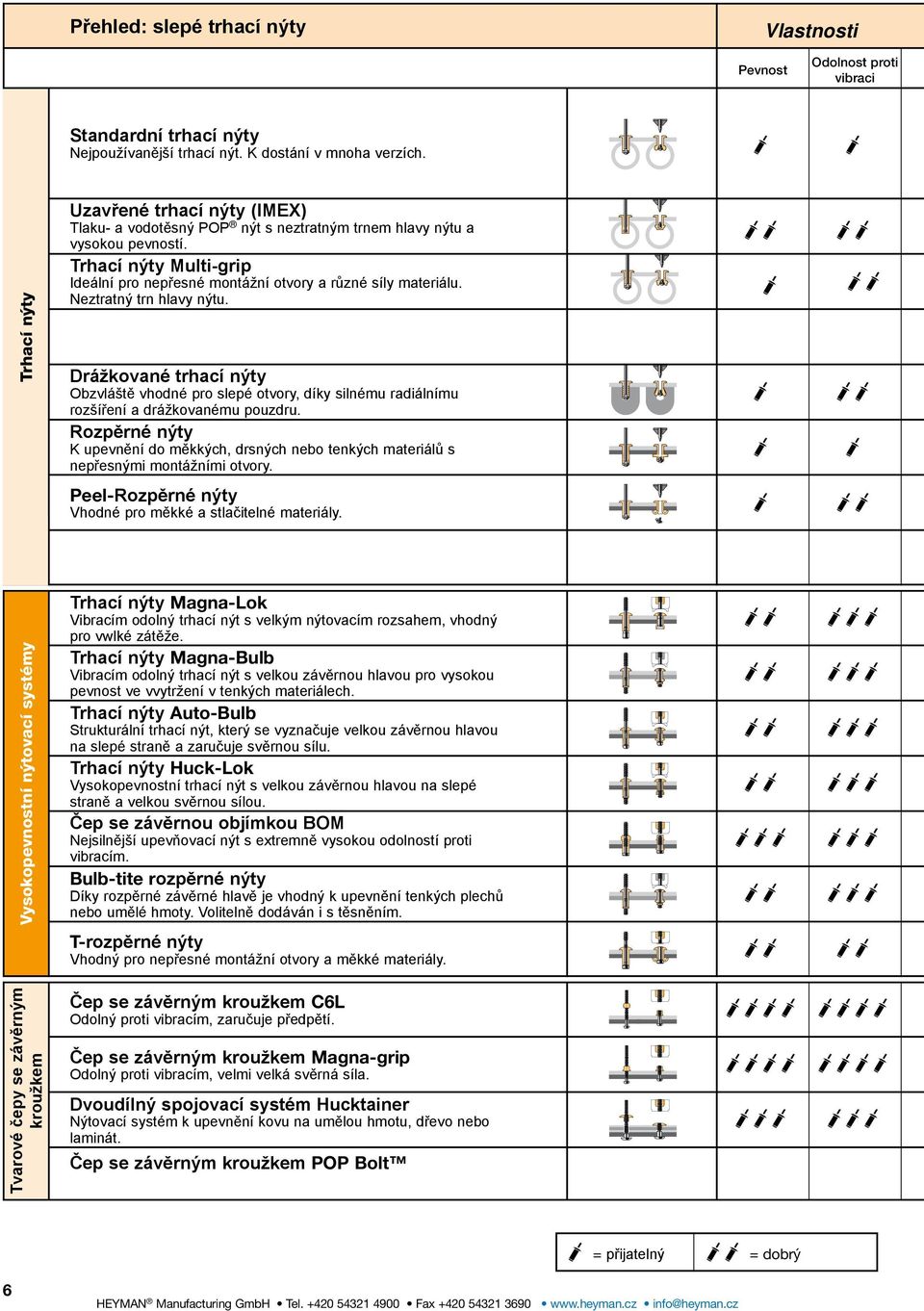

6 Přehled: slepé trhací nýty Vlastnosti Pevnost Standardní trhací nýty Nejpoužívanější trhací nýt. K dostání v mnoha verzích. Uzavřené trhací nýty (IMEX) Tlaku- a vodotěsný POP nýt s neztratným trnem hlavy nýtu a vysokou pevností. Trhací nýty Trhací nýty Multi-grip Ideální pro nepřesné montážní otvory a různé síly materiálu. Neztratný trn hlavy nýtu. Drážkované trhací nýty Obzvláště vhodné pro slepé otvory, díky silnému radiálnímu rozšíření a drážkovanému pouzdru. Rozpěrné nýty K upevnění do měkkých, drsných nebo tenkých materiálů s nepřesnými montážními otvory. Peel-Rozpěrné nýty Vhodné pro měkké a stlačitelné materiály. Vysokopevnostní nýtovací systémy Trhací nýty Magna-Lok Vibracím odolný trhací nýt s velkým nýtovacím rozsahem, vhodný pro vwlké zátěže. Trhací nýty Magna-Bulb Vibracím odolný trhací nýt s velkou závěrnou hlavou pro vysokou pevnost ve vvytržení v tenkých materiálech. Trhací nýty Auto-Bulb Strukturální trhací nýt, který se vyznačuje velkou závěrnou hlavou na slepé straně a zaručuje svěrnou sílu. Trhací nýty Huck-Lok Vysokopevnostní trhací nýt s velkou závěrnou hlavou na slepé straně a velkou svěrnou sílou. Čep se závěrnou objímkou BOM Nejsilnější upevňovací nýt s extremně vysokou odolností proti vibracím. Bulb-tite rozpěrné nýty Díky rozpěrné závěrné hlavě je vhodný k upevnění tenkých plechů nebo umělé hmoty. Volitelně dodáván i s těsněním. T-rozpěrné nýty Tvarové čepy se závěrným kroužkem Vhodný pro nepřesné montážní otvory a měkké materiály. Čep se závěrným kroužkem C6L Odolný proti vibracím, zaručuje předpětí. Čep se závěrným kroužkem Magna-grip Odolný proti vibracím, velmi velká svěrná síla. Dvoudílný spojovací systém Hucktainer Nýtovací systém k upevnění kovu na umělou hmotu, dřevo nebo laminát. Čep se závěrným kroužkem POP Bolt = přijatelný 6 HEYMAN Manufacturing GmbH Tel Fax info@heyman.cz = dobrý Odolnost proti vibraci

7 Materiál nýtovacího pouzdra Trn nýtu uzávěr Těnění proti kapalinám Velikost závěrné hlavy Hliník Ocel Nerezová ocel Monel Měď Umělá hmota Průměr [mm] 2,4/2,8 3,0 3,2 4,0 4,8 5,0 6,0 6,4 3,2 4,0 4,8 6,4 3,2 4,0 4,8 3,2 4,0 4,8 3,2 4,0 4,8 5,0/6,0 3,2 4,0 4,8 4,8 6,5 9,8 4,8 6,5 Strana , , ,4 7,9 9, ,0 62 4,8 6,4 4,8 6,4 7,9 9,5 4,8 6,4 7,9 9,5 10, = velmi dobrý = vynikající HEYMAN Manufacturing GmbH Tel Fax info@heyman.cz 7

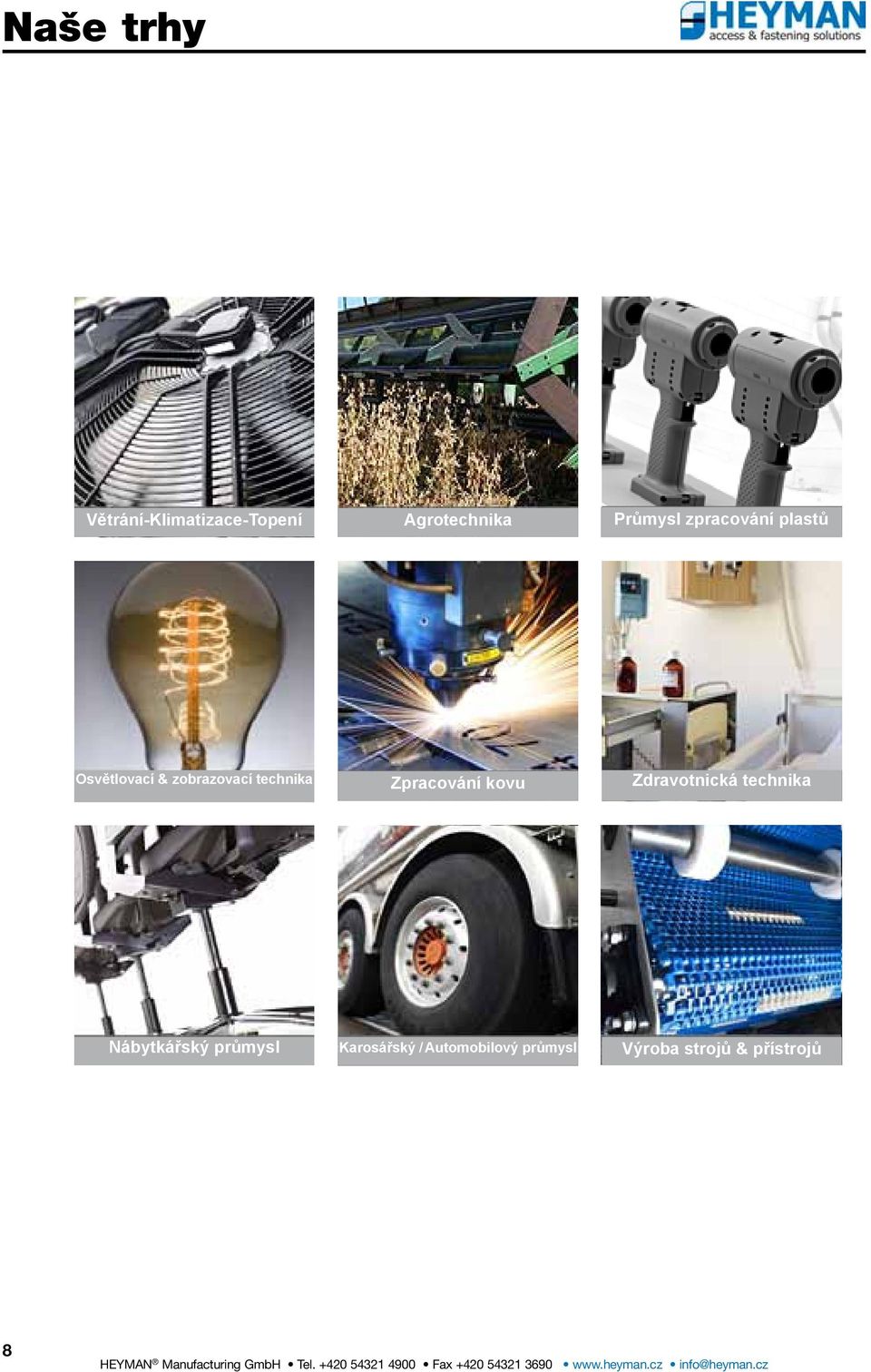

8 Naše trhy Větrání-Klimatizace-Topení Heating & Ventilation (HVAC) Agrotechnika Agrarisch Průmysl Kunststofverwerkende zpracování industrie plastů Kunststoffverarbeitung Osvětlovací Verlichting & zobrazovací & Displaytechnika Metaalverwerkende Zpracování kovu industrie Zdravotnická Medischtechnika Beleuchtung & Display Nábytkářský Meubel- & interieurbouw průmysl Karosářský / Automobilový Transport průmysl Výroba Machine- strojů & apparatenbouw & přístrojů Transport 8

9 Aplikace K upevnění umělé hmoty na ocel je POP nýt z oceli to nejlepší řešení. Tento nýt má zápustnou hlavu a je k dispozici v černé barvě. BOM tvarový čep se závěrnou objímkou se mimo jiné používá k připevnění pantů u nákladních automobilů. Montáží se neporuší korozi odpuzující vrstva zinku na montovaných částech. Celý spoj je velice pevný a odolný proti vibracím. 9

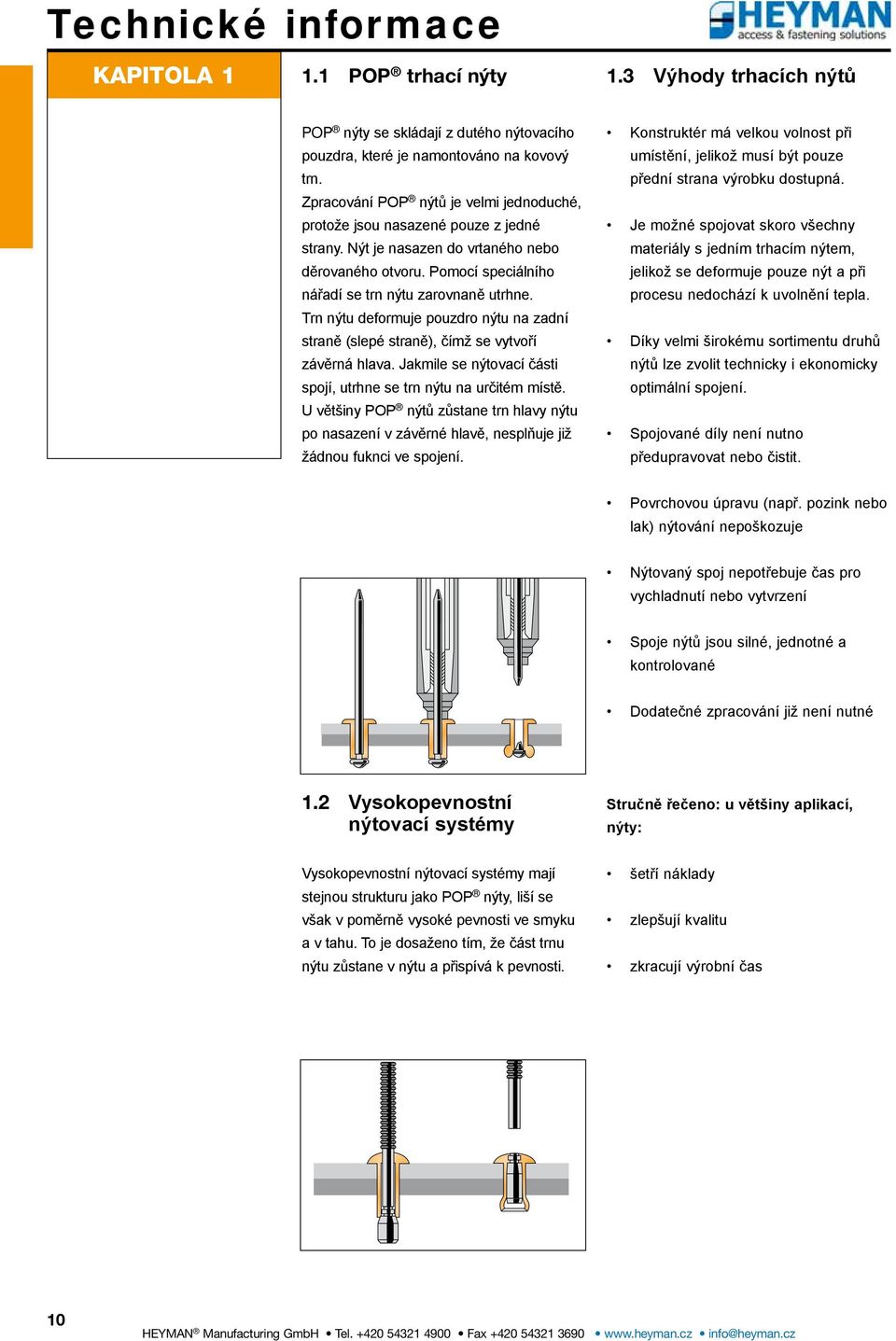

10 Technické informace KAPITOLA POP trhací nýty 1.3 Výhody trhacích nýtů POP nýty se skládají z dutého nýtovacího pouzdra, které je namontováno na kovový trn. Zpracování POP nýtů je velmi jednoduché, protože jsou nasazené pouze z jedné strany. Nýt je nasazen do vrtaného nebo děrovaného otvoru. Pomocí speciálního nářadí se trn nýtu zarovnaně utrhne. Trn nýtu deformuje pouzdro nýtu na zadní straně (slepé straně), čímž se vytvoří závěrná hlava. Jakmile se nýtovací části spojí, utrhne se trn nýtu na určitém místě. U většiny POP nýtů zůstane trn hlavy nýtu po nasazení v závěrné hlavě, nesplňuje již žádnou fuknci ve spojení. Konstruktér má velkou volnost při umístění, jelikož musí být pouze přední strana výrobku dostupná. Je možné spojovat skoro všechny materiály s jedním trhacím nýtem, jelikož se deformuje pouze nýt a při procesu nedochází k uvolnění tepla. Díky velmi širokému sortimentu druhů nýtů lze zvolit technicky i ekonomicky optimální spojení. Spojované díly není nutno předupravovat nebo čistit. Povrchovou úpravu (např. pozink nebo lak) nýtování nepoškozuje Nýtovaný spoj nepotřebuje čas pro vychladnutí nebo vytvrzení Spoje nýtů jsou silné, jednotné a kontrolované Dodatečné zpracování již není nutné 1.2 Vysokopevnostní nýtovací systémy Stručně řečeno: u většiny aplikací, nýty: Vysokopevnostní nýtovací systémy mají stejnou strukturu jako POP nýty, liší se však v poměrně vysoké pevnosti ve smyku a v tahu. To je dosaženo tím, že část trnu nýtu zůstane v nýtu a přispívá k pevnosti. šetří náklady zlepšují kvalitu zkracují výrobní čas 10

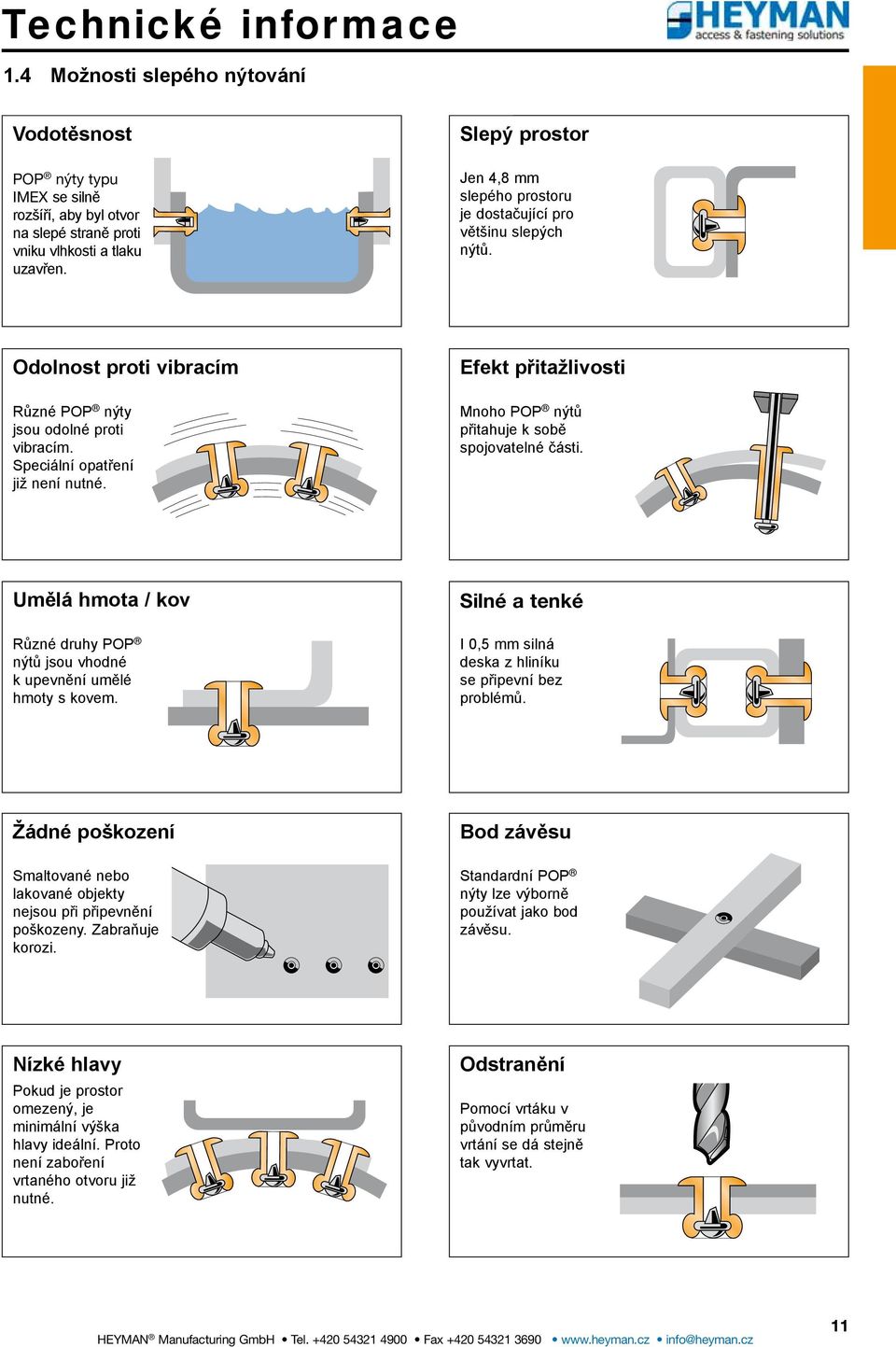

11 Technické informace 1.4 Možnosti slepého nýtování Vodotěsnost POP nýty typu IMEX se silně rozšíří, aby byl otvor na slepé straně proti vniku vlhkosti a tlaku uzavřen. Slepý prostor Jen 4,8 mm slepého prostoru je dostačující pro většinu slepých nýtů. Odolnost proti vibracím Různé POP nýty jsou odolné proti vibracím. Speciální opatření již není nutné. Efekt přitažlivosti Mnoho POP nýtů přitahuje k sobě spojovatelné části. Umělá hmota / kov Různé druhy POP nýtů jsou vhodné k upevnění umělé hmoty s kovem. Silné a tenké I 0,5 mm silná deska z hliníku se připevní bez problémů. Žádné poškození Smaltované nebo lakované objekty nejsou při připevnění poškozeny. Zabraňuje korozi. Bod závěsu Standardní POP nýty lze výborně používat jako bod závěsu. Nízké hlavy Pokud je prostor omezený, je minimální výška hlavy ideální. Proto není zaboření vrtaného otvoru již nutné. Odstranění Pomocí vrtáku v původním průměru vrtání se dá stejně tak vyvrtat. 11

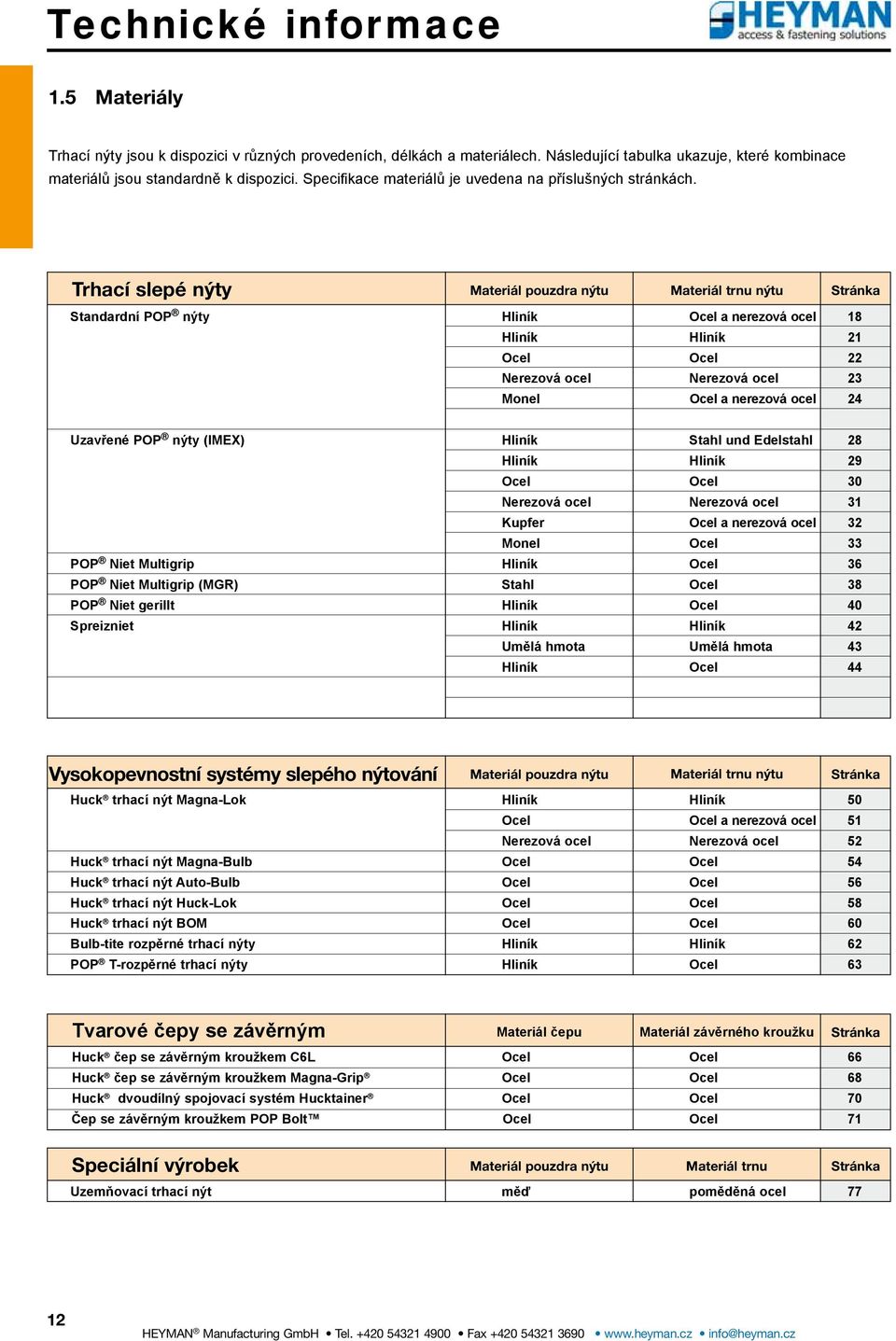

12 Technické informace 1.5 Materiály Trhací nýty jsou k dispozici v různých provedeních, délkách a materiálech. Následující tabulka ukazuje, které kombinace materiálů jsou standardně k dispozici. Specifikace materiálů je uvedena na příslušných stránkách. Trhací slepé nýty Materiál pouzdra nýtu Materiál trnu nýtu Stránka Standardní POP nýty Hliník Ocel a nerezová ocel 18 Hliník Hliník 21 Ocel Ocel 22 Nerezová ocel Nerezová ocel 23 Monel Ocel a nerezová ocel 24 Uzavřené POP nýty (IMEX) Hliník Stahl und Edelstahl 28 Hliník Hliník 29 Ocel Ocel 30 Nerezová ocel Nerezová ocel 31 Kupfer Ocel a nerezová ocel 32 Monel Ocel 33 POP Niet Multigrip Hliník Ocel 36 POP Niet Multigrip (MGR) Stahl Ocel 38 POP Niet gerillt Hliník Ocel 40 Spreizniet Hliník Hliník 42 Umělá hmota Umělá hmota 43 Hliník Ocel 44 Vysokopevnostní systémy slepého nýtování Materiál pouzdra nýtu Materiál trnu nýtu Stránka Huck trhací nýt Magna-Lok Hliník Hliník 50 Ocel Ocel a nerezová ocel 51 Nerezová ocel Nerezová ocel 52 Huck trhací nýt Magna-Bulb Ocel Ocel 54 Huck trhací nýt Auto-Bulb Ocel Ocel 56 Huck trhací nýt Huck-Lok Ocel Ocel 58 Huck trhací nýt BOM Ocel Ocel 60 Bulb-tite rozpěrné trhací nýty Hliník Hliník 62 POP T-rozpěrné trhací nýty Hliník Ocel 63 Tvarové čepy se závěrným Materiál čepu Materiál závěrného kroužku Stránka Huck čep se závěrným kroužkem C6L Ocel Ocel 66 Huck čep se závěrným kroužkem Magna-Grip Ocel Ocel 68 Huck dvoudílný spojovací systém Hucktainer Ocel Ocel 70 Čep se závěrným kroužkem POP Bolt Ocel Ocel 71 Speciální výrobek Materiál pouzdra nýtu Materiál trnu Stránka Uzemňovací trhací nýt měď poměděná ocel 77 12

13 Technické informace 1.6 Pokyny pro návrháře Pro optimální využití možností trhacích nýtů je vhodné zvážit následující aspekty. Popisy Výběr druhu nýtovacích hlavic a druhu nýtu Trhací slepé nýty jsou k dispozici se standardní-kulatou plochou hlavou, velkou kulatou plochou hlavou a zápustnou hlavou. Standardní kulatá hlava Velká kulatá plochá hlava Zápustná hlava Hlava nýtu Stopka trnu Kulatá plochá hlava Velká kulatá plochá hlava Měkký Tvrdý Velká kulatá plochá hlava Těleso trhacího nýtu Oblast přetržení Hlava nýtu Délka nýtu Pouzdro nýtu Průměr nýtu Trn nýtu : Hlava POP nýtu. : Délka válcovité části. : POP nýt bez trnu nýtu. : Průměr pouzdra nýtu : Trn, s kterým se POP nýt instaluje Oblast přetržení : Zúžení, na kterém se trn nýtu Trn hlavy nýtu Montážní síla Svěrná síla Závěrná hlava Slepá strana ulomí, když se formuje závěrná hlava : Trn hlavy nýtu, s kterým se závěrná hlava tvoří : Celková síla upevňovacího materiálu : Minimální a maximální montážní síla, která lze nastavit jedním druhem nýtu : Hlava POP nýtu, který se formuje na slepé straně. : Strana výrobku, kde není zapotřebí nářadí. Pevnost ve smyku : Síla, kterou může nýt zachytit kolmo na Pevnost v tahu Pouzdro nýtu Průměr nýtu Pevnost v tahu ose nýtu. : Síla, kterou zachytí nýt ve směru osy nýtu. Síla materiálu Nýtovací prostor Trn hlavy nýtu Pevnost ve smyku Závěrná hlava Slepá strana K upevnění velmi tenkých plechů nebo měkkých materiálů se doporučuje použití nýtů s velkou kulatou plochou hlavou. Pro aplikace, kde hlava nýtu nemá vyčnívat, se mohou použít nýty se zápustnou hlavou. Standardně dodávané nýty se zápustnou hlavou jsou uvedeny na stránkách produktů ve sloupečku o údajích svěrné síly. Při pokrytí (vrstvy) musí být horní deska snížena podle tloušťky vrstvy. Když narazí závěrná hlava na velmi tenké plechy nebo měkké Velká kulatá plochá hlava Měkký Tvrdý Tvrdý Měkký Rozpěrný nýt Tvrdý Měkký Rozpěrný nýt materiály, dává se přednost rozpěrným nýtům nebo jiným nýtům s velkou závěrnou hlavou. Výběr délky nýtu a průměr nýtu Síla připevňujícího materiálu určuje délku vybraného nýtu. Vytáhněte si hodnoty z příslušných stránek pro pasující svěrnou sílu. U většiny POP nýtů je udán pouze maximální svěrná síla. V tomto případě slouží maximální svěrná síla nejkratšího nýtu jako minimum. Při velkém rozdílu v síle spojovacího materiálu by měla být nasazena závěrná hlava nejlepé na straně nejsilnějšího materiálu. Konstruktér si může volně vybrat průměr nýtu na základě požadované pevnosti. Průměr, který odpovídá minimální síle nejsilnější desky, může být přijat jako směrnice. 13

14 Technické informace Výběr nýtovacího materiálu na základě galvanické koroze Téma odolnosti proti korozi získává při požadavcích na dnešní výrobky stále větší význam. Existují dva druhy koroze - atmosferická a galvanická. Při galvanické korozi reaguje materiál slepého nýtu s látkami, které se vyskytují ve vzduchu. Při galvanické korozi reaguje materiál přímo s materiálem, ve kterém je v nainstalován, na základě rozdílných potenciálů. Čím je tento rozdíl vyšší, tím pravděpodobnější je výskyt koroze. Trhací nýty se dodávají v různých materiálech odolných proti korozi, např. hliník, nerezová ocel, měď a monel. Monel je slitina mědi a niklu, která má za určitých podmínek lepší odolnost proti korozi než nerezová ocel. Z hlediska koroze je žádoucí, aby byl materiál nebo povrch nýtu vyroben ze stejného materiálu jako spojovací díl. Pokud musí být trhací nýt z výrobně-technických důvodů vyroben z odlišného materiálu, může se zvolit lepší kombinace materiálu na základě níže Materiál upevňovacích prostředků 1 Materiál pro instalaci Zinek & pozinkovaná ocel Hliník & Slitiny Ocel & železo hliníku Mosaz, měď, bronz, monel 2 Ušlechtilá nerezová ocel (AISI 410) Ušlechtilá nerezová ocel (AISI 302/304) Zinek & pozinkovaná ocel A B B C C C Hliník & Slitiny hliníku A A B C F B Ocel & železo AD A A C C B Mosaz, měď, bronz, monel ADE AE AE A A B Ušlechtilá nerezová ocel (AISI 430) ADE AE AE A A A Ušlechtilá nerezová ocel (AISI 302/304) ADE AE AE AE A A A Žádná styková koroze na instalačním materiálu díky materiálu upevňovacího prostředku. B Možná lehká styková koroze na instalačním materiálu díky materiálu upevňovacího prostředku. C Styková koroze nosiče materiálu díky materiálu upevňovacího prostředku. D Doporučuje se dodatečná povrchová úprava upevňovacího prostředku. E Styková koroze upevňovacího prostředku díky nosiči materiálu. F Nedoporučuje se. 1 U trhacích nýtů se musí vycházet z materiálu pouzdra nýtu. 2 POP nýty z monelu jsou vybaveny slitinami z zinku. uvedené tabulky. hlavu. Rozměry otvorů Pro pevný spoj jsou určující správné rozměry otvorů. Ražené nebo řezané otvory mají celkově lepší kvalitu než vrtané otvory. Rozměry otvoru na závěrné straně hlavy je důležité pro funkci nýtování. To platí obzvláště pro uzavřené POP nýty (IMEX), které zaručují při montážních otvorech dobré kvality vodotěsnost. Rozměry otvorů pod hlavou nýtu jsou méně kritické. Různé druhy nýtů jako je Multigrip nýt a rozpěrný nýt, jsou tolerantní co se týče rozměrů otvorů, protože mají dobrou vlastnost - otvor vyplňující expanze a formují velkou závěrnou Vzdálenost od hran Ve spojení s radiálním rozšiřováním slepých trhacích nýtů se doporučuje, dodržet jistou vzdálenost nýtu (minimálně dvakrát průměr nýtu) od hran nosného materiálu. V souvislosti s přístupem nářadí může být vzdálenost od hran slepého nýtu velmi problematická. Rozměry různých nářadí jsou uvedeny v kapitole... 14

15 Technické informace Pevnost nýtovacích spojů Obvykle určuje nejprve konstruktér minimální požadovanou pevnost ve smyku a v tahu jednoho spojení. V závislosti na tom je možné určit, kolik nýtů jednoho určitého materiálu nebo průměru je nutné. Pevnostní hodnoty na stránkách produktů jsou pouze orientační, jelikož může být nosný materiál a nosná síla rozhodující pro pevnost spojení. Tyto hodnoty jsou k dispozici ve standardních kontrolních tabulkách. U kritického spojení se doporučuje, vyzkoušet pevnost spojení v reprezentativní situaci. Vliv teploty Hliník 99,5 Měď Vliv teploty na pevnost ve smyku a tahu je u každého nýtu níže uveden. pevnost uvedená v % pevnost uvedená v % zvýšená teplota ve C zvýšená teplota ve C Hliník AlMg 2,5 pevnost uvedená v % Ocel pevnost uvedená v % zvýšená teplota ve C zvýšená teplota ve C Hliník AlMg 3,5 Monel (nikl, měď 70/30) pevnost uvedená v % pevnost uvedená v % zvýšená teplota ve C zvýšená teplota ve C Hliník AlMg 5 Nerezová ocel pevnost uvedená v % pevnost uvedená v % zvýšená teplota ve C zvýšená teplota ve C 15

16 Vysokopevnostní trhací nýty KAPITOLA 2 Trhací nýty Standardní trhací nýty Uzavřené nýty (IMEX) pohárkové TVD trhací nýty Trhací nýty Multigrip / MGR Drážkované nýty Rozpěrné nýty 16

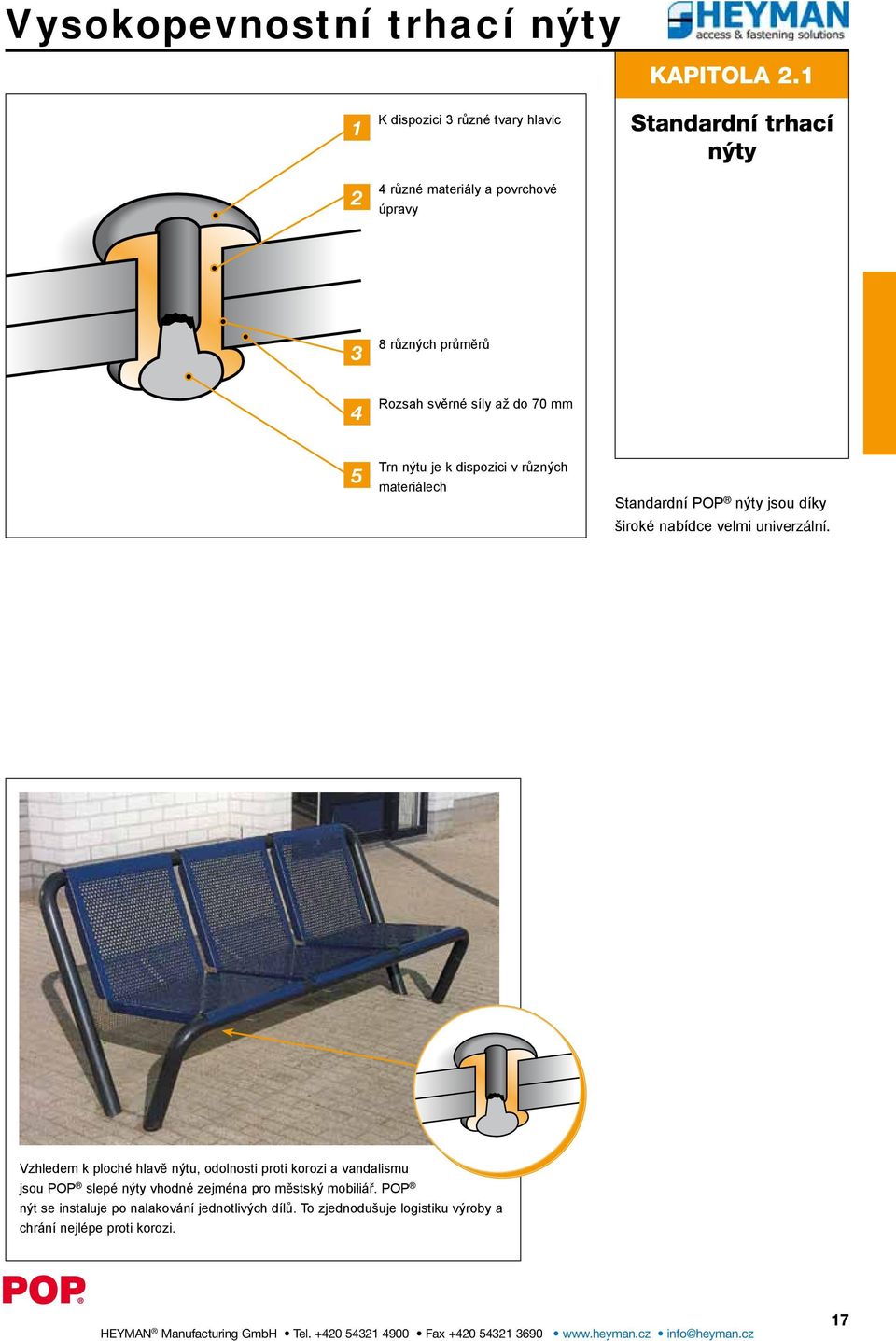

17 Vysokopevnostní trhací nýty 1 2 K dispozici 3 různé tvary hlavic 4 různé materiály a povrchové úpravy KAPITOLA 2.1 Standardní trhací nýty 3 8 různých průměrů 4 Rozsah svěrné síly až do 70 mm 5 Trn nýtu je k dispozici v různých materiálech Standardní POP nýty jsou díky široké nabídce velmi univerzální. Vzhledem k ploché hlavě nýtu, odolnosti proti korozi a vandalismu jsou POP slepé nýty vhodné zejména pro městský mobiliář. POP nýt se instaluje po nalakování jednotlivých dílů. To zjednodušuje logistiku výroby a chrání nejlépe proti korozi. 17

18 Standardní trhací nýty HLINÍK s trnem z oceli Pouzdro nýtu: Hliník - AlMg 3,5 Hliník - AlMg 5 Trn nýtu: ocel pozink U nýtů se zápustnou hlavou, změňte prosím ve sloupci číslo položky, písmeno D v K (příklad: TAPK58BS). Je-li určena hodnota ve sloupci max. svěrná síla, jsou běžně k dispozici. Vliv teploty na hodnoty pevnosti, viz. str. 15 kulatá plochá hlava zápustná hlava číslo položky průměr rozměry a tolerance kulatá plochá hlava nýtu průměr Max. Max. D H M pevnost pevnost L P F otvoru svěrná svěrná ø ø ø ve smyku v tahu max. max. síla síla min/max min/max TAPD31BS 0,8-3,5 TAPD33BS 2,4 2,5 2,4 3,2 5,0 2,30 4, TAPD36BS 4,8 5,6 7,5 2,48 5,00 0,90 0,95 1, AD34BS 6,4-9, SNAD3050BS 2,0-5,0 SNAD3065BS 3,5-6,5 SNAD3080BS 3,0 3,1 5,0-8,0 2,90 5, SNAD3100BS 7,0-10,0 3,08 6,30 1,10-1, SNAD3120BS 9,0-12,0 SNAD3150BS 12,0-15,0 TAPD42BS 1,6 2,7 4,5 TAPD44BS 3,2 4,3 6,0 TAPD46BS 4,8 5,8 8,0 TAPD48BS 6,4 7,4 9,7 TAPD410BS 7,9 9,0 11,5 3,10 6,05 TAPD412BS 3,2 3,3 9,5 10,6 13, ,10 1,20 1, TAPD414BS 11,1-15,0 3,28 6,65 TAPD416BS 12,7 13,8 17,0 TAPD418BS 14,3 15,4 18,5 TAPD421BS 16,7-20,0 TAPD425BS 20,7-24,0 TAPD54BS 3,2 4,5 7,0 TAPD56BS 4,8 6,1 8,5 TAPD58BS 6,4 7,7 10,5 TAPD510BS 7,9 9,3 12,2 TAPD512BS 9,5 10,9 14,0 3,90 7,75 TAPD514BS 4,0 4,1 11,1-15, ,25 1,55 2, TAPD516BS 12,7 14,0 17,5 4,05 8,15 TAPD517BS 13,5-18,5 TAPD520BS 15,9-20,2 TAPD522BS 17,4-22,5 TAPD525BS 19,8-24,7 Všechny rozměry v mm 18

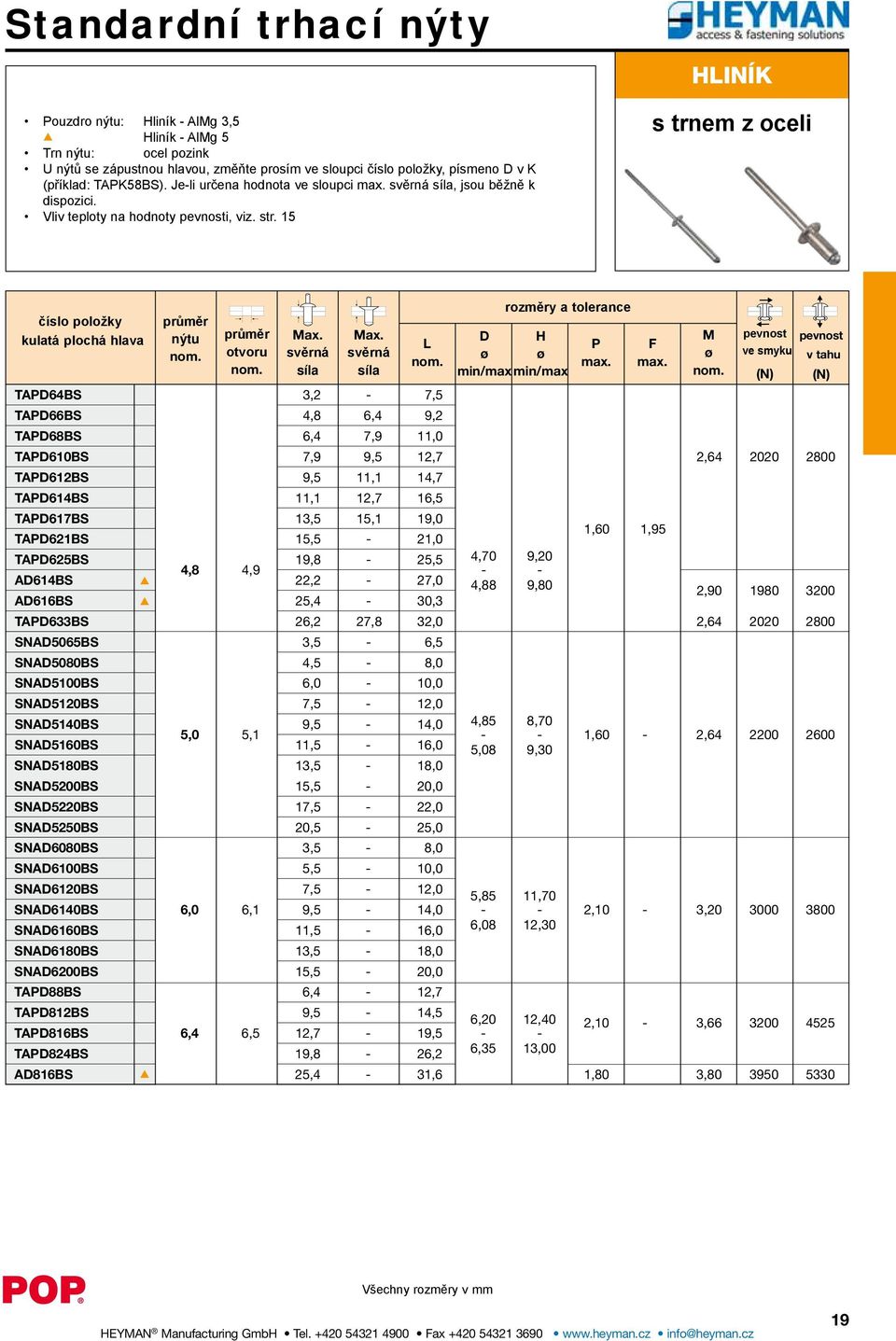

19 Standardní trhací nýty Pouzdro nýtu: Hliník - AlMg 3,5 Hliník - AlMg 5 Trn nýtu: ocel pozink U nýtů se zápustnou hlavou, změňte prosím ve sloupci číslo položky, písmeno D v K (příklad: TAPK58BS). Je-li určena hodnota ve sloupci max. svěrná síla, jsou běžně k dispozici. Vliv teploty na hodnoty pevnosti, viz. str. 15 HLINÍK s trnem z oceli rozměry a tolerance číslo položky průměr kulatá plochá hlava nýtu průměr Max. Max. D H M pevnost pevnost L P F otvoru svěrná svěrná ø ø ø ve smyku v tahu max. max. síla síla min/max min/max TAPD64BS 3,2-7,5 TAPD66BS 4,8 6,4 9,2 TAPD68BS 6,4 7,9 11,0 TAPD610BS 7,9 9,5 12,7 2, TAPD612BS 9,5 11,1 14,7 TAPD614BS 11,1 12,7 16,5 TAPD617BS 13,5 15,1 19,0 TAPD621BS 15,5-21,0 1,60 1,95 TAPD625BS 19,8-25,5 4,70 9,20 4,8 4,9 - - AD614BS 22,2-27,0 4,88 9,80 2, AD616BS 25,4-30,3 TAPD633BS 26,2 27,8 32,0 2, SNAD5065BS 3,5-6,5 SNAD5080BS 4,5-8,0 SNAD5100BS 6,0-10,0 SNAD5120BS 7,5-12,0 SNAD5140BS 9,5-14,0 4,85 8,70 5,0 5,1 - - SNAD5160BS 11,5-16,0 5,08 9,30 1,60-2, SNAD5180BS 13,5-18,0 SNAD5200BS 15,5-20,0 SNAD5220BS 17,5-22,0 SNAD5250BS 20,5-25,0 SNAD6080BS 3,5-8,0 SNAD6100BS 5,5-10,0 SNAD6120BS 7,5-12,0 5,85 11,70 SNAD6140BS 6,0 6,1 9,5-14, ,10-3, SNAD6160BS 11,5-16,0 6,08 12,30 SNAD6180BS 13,5-18,0 SNAD6200BS 15,5-20,0 TAPD88BS 6,4-12,7 TAPD812BS 9,5-14,5 6,20 12,40 TAPD816BS 6,4 6,5 12,7-19, ,10-3, TAPD824BS 19,8-26,2 6,35 13,00 AD816BS 25,4-31,6 1,80 3, Všechny rozměry v mm 19

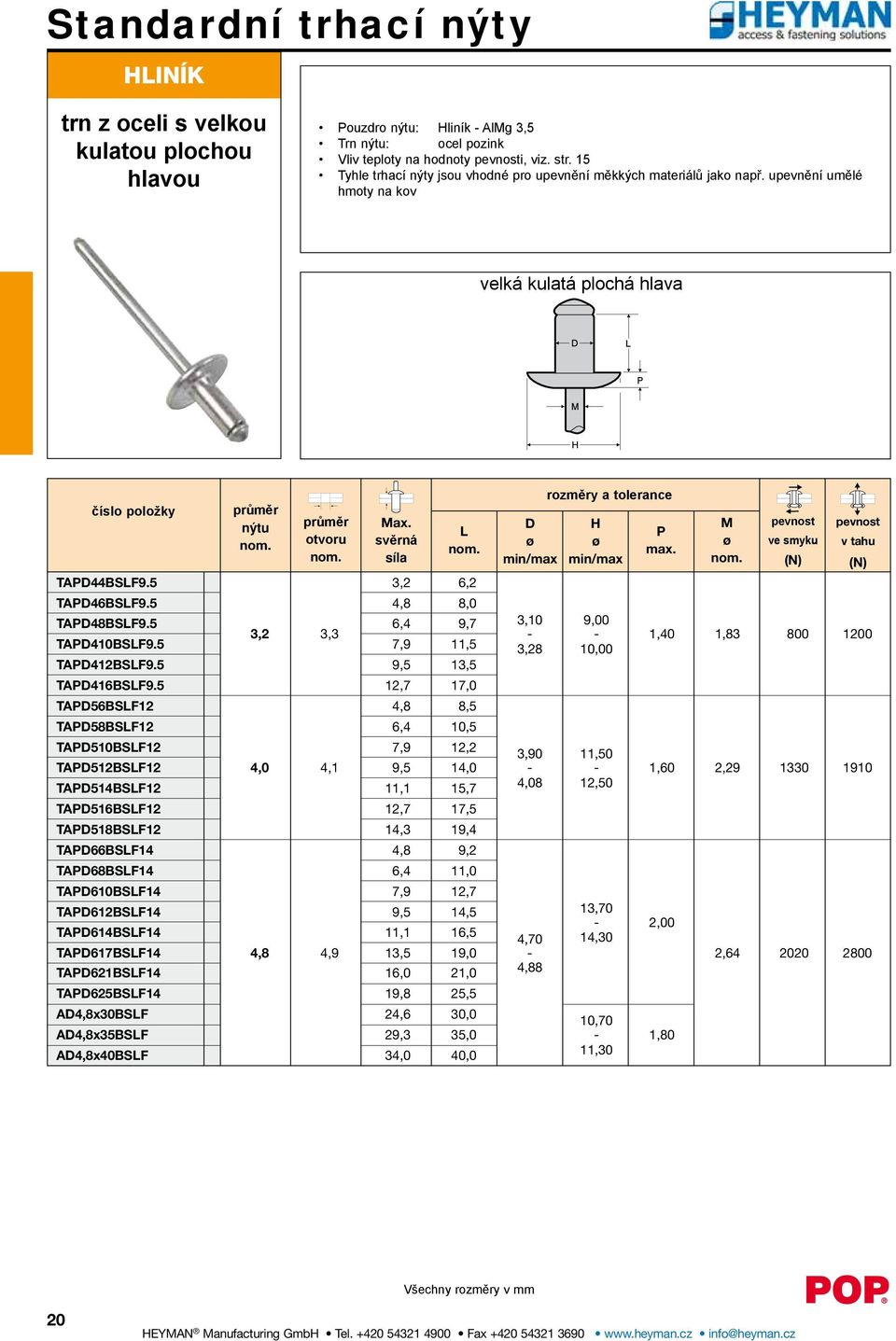

20 Standardní trhací nýty HLINÍK trn z oceli s velkou kulatou plochou hlavou Pouzdro nýtu: Hliník - AlMg 3,5 Trn nýtu: ocel pozink Vliv teploty na hodnoty pevnosti, viz. str. 15 Tyhle trhací nýty jsou vhodné pro upevnění měkkých materiálů jako např. upevnění umělé hmoty na kov velká kulatá plochá hlava rozměry a tolerance číslo položky průměr nýtu průměr Max. D H M pevnost pevnost L P otvoru svěrná ø ø ø ve smyku v tahu max. síla min/max min/max TAPD44BSLF9.5 3,2 6,2 TAPD46BSLF9.5 4,8 8,0 TAPD48BSLF9.5 6,4 9,7 3,10 9,00 3,2 3,3 - - TAPD410BSLF9.5 7,9 11,5 3,28 10,00 1,40 1, TAPD412BSLF9.5 9,5 13,5 TAPD416BSLF9.5 12,7 17,0 TAPD56BSLF12 4,8 8,5 TAPD58BSLF12 6,4 10,5 TAPD510BSLF12 7,9 12,2 3,90 11,50 TAPD512BSLF12 4,0 4,1 9,5 14, ,60 2, TAPD514BSLF12 11,1 15,7 4,08 12,50 TAPD516BSLF12 12,7 17,5 TAPD518BSLF12 14,3 19,4 TAPD66BSLF14 4,8 9,2 TAPD68BSLF14 6,4 11,0 TAPD610BSLF14 7,9 12,7 TAPD612BSLF14 9,5 14,5 13,70 - TAPD614BSLF14 11,1 16,5 4,70 14,30 2,00 TAPD617BSLF14 4,8 4,9 13,5 19,0-2, TAPD621BSLF14 16,0 21,0 4,88 TAPD625BSLF14 19,8 25,5 AD4,8x30BSLF 24,6 30,0 10,70 AD4,8x35BSLF 29,3 35,0-1,80 AD4,8x40BSLF 34,0 40,0 11,30 Všechny rozměry v mm 20

21 Standardní trhací nýty Pouzdro nýtu: Hliník - AlMg 2,5 Trn nýtu: Hliník K dispozici také s velkou kulatou hlavou. Zde změňte prosím ve sloupci číslo položky: ABS v ABSLF (příklad: AD54ABSLF). Vliv teploty na hodnoty pevnosti, viz. str. 15 HLINÍK s trnem z hliníku Kulatá plochá hlava velká kulatá plochá hlava g g číslo položky kulatá plochá hlava průměr nýtu průměr otvoru Max. svěrná síla L AD32ABS 3,2 6,1 2,34 4,78 2,4 2,5 AD34ABS 6,4 9,3 2,44 4,80 AD42ABS 3,2 6,5 AD43ABS 4,8 8,0 Rozměry a tolerance 0,81 1, AD44ABS 6,4 9,5 3,10 6,04 9,14 AD45ABS 3,2 3,3 7,9 11, ,10 1,93-1, AD46ABS 9,5 12,7 3,28 6,65 9,91 AD48ABS 12,7 15,9 AD410ABS 15,9 19,0 AD52ABS 3,2 7,0 AD53ABS 4,8 8,5 3,88 7,51 11,38 AD54ABS 4,0 4,1 6,4 10, ,20 2,41-1, AD56ABS 9,5 13,3 4,08 8,33 12,40 AD58ABS 12,7 16,5 AD62ABS 3,2 7,6 AD64ABS 6,4 10,8 AD66ABS 9,5 14,0 4,65 9,06 15,24 AD68ABS 4,8 4,9 12,7 17, ,40 2,90-2, AD610ABS 15,9 20,3 4,88 9,98 16,51 AD612ABS 19,1 23,5 AD616ABS 25,4 29,8 D H ø ø min/max min/max 6,32 12,07 AD84ABS 6,4 6,5 6,4 12, ,85 3, ,48 13,33 P max. M ø H g ø min/max P g max. pevnost ve smyku pevnost v tahu Všechny rozměry v mm 21

22 Standardní trhací nýty OCEL POZINK s trnem z oceli Pouzdro nýtu: ocel pozink Trn nýtu: ocel pozink U nýtů se zápustnou hlavou, změňte prosím ve sloupci číslo položky, písmeno D v K (příklad: TSPK54BS). Je-li určena hodnota ve sloupci max. svěrná síla, jsou běžně k dispozici. Na požádání jsou k dispozici různé trhací nýty s velkou hlavou Vliv teploty na hodnoty pevnosti, viz. str. 15 Kulatá plochá hlava Zápustná hlava Číslo položky průměr Rozměry a tolerance kulatá plochá hlava nýtu průměr Max. Max. D H M pevnost pevnost L P F otvoru svěrná svěrná ø ø ø ve smyku v tahu max. max. síla síla min/max min/max TSPD33BS 2,8 2,9 2,4-5,0 2,73 5,24 2,88 5,84 1,32-1, TSPD42BS 1,6-4,5 TSPD44BS 3,2 4,3 6,0 TSPD46BS 4,8-8,0 TSPD48BS 6,4 7,4 9,5 3,10 6,05 TSPD410BS 3,2 3,3 7,9-11, ,10 1,22 1, TSPD412BS 9,5-13,5 3,28 6,65 TSPD414BS 11,1-15,0 TSPD416BS 12,7-17,0 TSPD418BS 14,3-18,6 TSPD54BS 3,2 4,5 7,0 TSPD56BS 4,8 6,1 8,5 3,90 7,75 TSPD58BS 4,0 4,1 6,4 7,7 10, ,25 1,55 2, TSPD510BS 7,9-12,2 4,05 8,15 TSPD512BS 9,5-14,0 TSPD63BS 2,4-6,5 TSPD64BS 3,2-7,5 TSPD66BS 4,8-9,3 TSPD68BS 6,4-11,0 TSPD610BS 7,9 9,5 12,7 TSPD612BS 9,5-14,5 4,65 9,22 4,8 4,9 - - TSPD614BS 11,1-16,5 4,88 9,82 1,60 1,95 2, TSPD616BS 12,7 14,3 18,3 TSPD617BS 13,5 15,1 19,0 SD610BS 15,9-20,7 SD612BS 19,1-23, SD616BS 25,4-30,0 TSPD8095BS 3,8-9,5 11,15 TSPD8130BS 7,6-13,0 1, TSPD8185BS 12,7-18,5 6,40 max. 6,4 6, ,86 SD810BS 15,9-22,0 6,51 12,07 SD812BS 19,1-25,3-1, SD816BS 25,4-31,6 13,33 Všechny rozměry v mm 22

23 Standardní trhací nýty Pouzdro nýtu: nerez AISI 305 Trn nýtu: nerez AISI 302 Vliv teploty na hodnoty pevnosti, viz. str. 15 NEREZOVÁ OCEL s trnem z nerezové oceli Kulatá plochá hlava Číslo položky průměr nýtu průměr otvoru Max. svěrná síla L SSD42SSBS 3,2 6,4 Rozměry a tolerance SSD43SSBS 4,8 8,0 3,10 6,04 SSD44SSBS 3,2 3,3 6,4 9, ,10 1, SSD46SSBS 9,5 12,7 3,28 6,65 SSD48SSBS 12,7 15,9 D ø min/max H ø min/max SSD52SSBS 3,2 7,0 3,88 7,51 SSD54SSBS 4,0 4,1 6,4 10, ,20 2, SSD56SSBS 9,5 13,3 4,08 8,33 SSD62SSBS 3,2 7,6 SSD64SSBS 6,4 10,8 4,88 9,06 4,8 4, ,40 2, SSD66SSBS 9,5 14,0 4,65 9,98 SSD68SSBS 12,7 17,2 P max. M ø pevnost ve smyku pevnost v tahu Všechny rozměry v mm 23

24 Poznámky Všechny rozměry v mm 24

25 Poznámky Všechny rozměry v mm 25

26 Aplikace Při upevnění příslušenství na izolační desky, např. u pečících automatů, jsou stavěny velmi vysoké požadavky na hygienu. POP uzavřené pohárkové nýty (IMEX) jsou odolné proti tlaku, vodotěsné a používají se jak v nerezové oceli tak i v monelu. Celý spoj je odolný proti vibracím a snadno se udržuje. Uzávěry z nerezové oceli u této ukazovací cedule jsou namontovány pomocí dvou POP uzavřených pohárkových nýtů z nerezové oceli, rychle a vodotěsně. 26

27 Uzavřené trhací nýty KAPITOLA Spojení odolné proti vibracím 2 Radikálně se rozšiřuje: na slepé straně odolný proti vlhkosti a tlaku 3 Neztratná hlava trnu 4 Stejnoměrná deformace závěrné hlavy POP uzavřené pohárkové nýty (IMEX) se liší v tom, že je pouzdro na slepé straně uzavřeno. Během nasazení se tento typ nýtu silně rozšíří, aby byl otvor na slepé straně proti vniku vlhkosti a tlaku uzavřen. Tohle spojení má tím pádem rovněž velkou odolnost proti konstantním vibracím a kroucení materiálu. POP uzavřené pohárkové nýty (IMEX) jsou k dispozici z hliníku, oceli, nerezu, monelu a mědi. POP uzavřené pohárkové nýty (IMEX) se používají pro těsné upevnění počítadla na plynoměru. 27

28 Uzavřené trhací nýty HLINÍK s trnem z oceli nebo nerezové oceli Pouzdro nýtu: Hliník - AlMg 5 Trn nýtu: Ocel pozink K dispozici také s trnem nýtu z nerezové oceli (AISI 304). Zde změňte prosím ve sloupci: číslo položky SB v SS (příklad: AD68SS). U nýtů se zápustnou hlavou, změňte prosím ve sloupci číslo položky, písmeno D v K (příklad: AK66SB). Je-li určena hodnota ve sloupci max. svěrná síla, jsou běžně k dispozici. Vliv teploty na hodnoty pevnosti, viz. str. 15 Kulatá plochá hlava Zápustná hlava (IMEX) Rozměry a tolerance Číslo položky průměr kulatá plochá hlava průměr nýtu Max. Max. D H M pevnost pevnost L P otvoru svěrná svěrná ø ø ø ve smyku v tahu max. síla síla min/max min/max AD42SB 1,6 2,5 6,0 AD44SB 3,2 4,1 7,5 3,10 5,70 AD46SB 3,2 3,3 4,8 5,6 9, ,10 1, AD48SB 6,4 7,2 11,0 3,27 6,30 AD410SB 7,9 8,8 12,5 AD54SB 3,2 4,4 8,0 AD56SB 4,8-9,5 3,90 7,62 4,0 4, ,50 2,18 AD58SB 6,4 7,6 11,0 4,08 8, AD510SB 7,9 9,2 12,5 AD64SB 3,2 4,7 8,3 AD66SB 4,8 6,3 10,0 AD68SB 6,4 7,9 11,5 4,70 9,20 AD610SB 4,8 4,9 7,9 9,4 13, ,75 2, AD612SB 9,5 11,0 14,5 4,88 9,85 AD616SB 12,7 14,2 18,0 AD620SB 15,9 18,4 22,0 AD84H 6,4-13,0 6,32 12,06 6,4 6,5 AD86H 9,5-16,0 6,48 13,34 2,51 3, Všechny rozměry v mm 28

29 Uzavřené trhací nýty Pouzdro nýtu: Hliník 99,5 Trn nýtu: Hliník Vliv teploty na hodnoty pevnosti, viz. str. 15 HLINÍK s trnem z hliníku Kulatá plochá hlava (IMEX) Číslo položky průměr nýtu průměr otvoru Max. svěrná síla L D ø min/max Rozměry a tolerance H ø min/max AD42AH 3,2 7,6 3,15 5,69 3,2 3,3 AD43AH 4,8 9,2 3,28 6,30 AD53AH 4,8 9,6 3,91 7,54 4,0 4,1 AD54AH 6,4 11,2 4,08 8,31 1,30 1, ,70 2, AD62AH 3,2 8,4 4,72 9,07 AD64AH 4,8 4,9 6,4 11, ,06 2, AD66AH 9,5 14,7 4,85 9,98 P max. M ø pevnost ve smyku pevnost v tahu Všechny rozměry v mm 29

30 Uzavřené trhací nýty OCEL POZINK s trnem z oceli Pouzdro nýtu: ocel pozink Trn nýtu: ocel pozink Vliv teploty na hodnoty pevnosti, viz. str. 15 Kulatá plochá hlava (IMEX) Číslo položky průměr nýtu průměr otvoru Max. svěrná síla L SD46SB 3,2 3,3 4,8 9,7 SD56SB 4,0 4,1 4,8 10,2 D ø min/max Rozměry a tolerance H ø min/max 3,10 6,12 3,28 6,58 3,85 7,62 4,08 8,22 SD64SB 3,2 9,2 4,65 9,23 4,8 4,9 SD68SB 6,4 12,4 4,88 9,83 P max. M ø pevnost ve smyku pevnost v tahu 1,00 1, ,20 2, ,30 2, Všechny rozměry v mm 30

31 Uzavřené trhací nýty Pouzdro nýtu: nerez AISI 305 Trn nýtu: nerez AISI 410 Vliv teploty na hodnoty pevnosti, viz. str. 15 Trn nýtu trhacích nýtů prochází radiálními rýhy. To prodlužuje životnost svíracích čelistí nýtovacího nářadí. NEREZOVÁ OCEL s trnem z nerezové oceli Kulatá plochá hlava (IMEX) Číslo položky průměr nýtu průměr otvoru Max. svěrná síla L D ø min/max Rozměry a tolerance H ø min/max TD44GT 3,2 8,0 TD46GT 4,8 9,7 3,15 6,12 3,2 3, ,87 2, TD48GT 6,4 11,3 3,28 6,65 TD410GT 7,9 12,9 TD54GT 3,2 8,6 3,94 7,62 TD56GT 4,0 4,1 4,8 10, ,02 2, TD58GT 6,4 11,8 4,08 8,22 TD64GT 3,2 9,2 TD66GT 4,8 10,8 4,73 9,23 4,8 4, ,22 2, TD68GT 6,4 12,5 4,88 9,83 TD612GT 9,5 15,5 TD88GT 6,4 14,2 6,38 12,40 TD810GT 6,4 6,5 7,9 15, ,35 3, TD816GT 12,7 20,5 6,48 13,00 P max. M ø pevnost ve smyku pevnost v tahu Všechny rozměry v mm 31

32 Uzavřené trhací nýty MĚĎ s trnem z oceli Pouzdro nýtu: měď Trn nýtu: ocel Vliv teploty na hodnoty pevnosti, viz. str. 15 Kulatá plochá hlava (IMEX) Rozměry a tolerance Číslo položky průměr průměr nýtu Max. D H M pevnost pevnost L P otvoru svěrná ø ø ø ve smyku v tahu max. síla min/max min/max CD42SB 1,6 6,0 CD44SB 3,2 7,5 3,10 5,69 3,2 3, ,10 1, CD46SB 4,8 9,0 3,28 6,29 CD410SB 7,9 12,3 CD56SB 4,8 9,5 3,90 7,62 4,0 4,1 CD510SB 7,9 12,7 4,05 8,22 CD64SB 3,2 8,5 4,70 9,23 4,8 4,9 CD68SB 6,4 11,5 4,88 9,83 1,50 2, ,75 2, Všechny rozměry v mm 32

33 Uzavřené trhací nýty Pouzdro nýtu: Monel-pozink Trn nýtu: ocel pozink Monel je slitina niklu/mědi 70/30, což je velmi vhodné pro stavební konstrukce odolné proti korozi. Monel se často požívá u námořních aplikací. Vliv teploty na hodnoty pevnosti, viz. str. 15 MONEL POZINK s trnem z oceli Kulatá plochá hlava (IMEX) Rozměry a tolerance Číslo položky průměr průměr nýtu Max. D H M pevnost pevnost L P otvoru svěrná ø ø ø ve smyku v tahu max. síla min/max min/max LD44SB 3,2 8,0 LD46SB 4,8 9,7 3,10 6, ,2 3, ,00 1, LD48SB 6,4 11,3 3,28 6,58 LD410SB 7,9 13,0 LD54SB 3,2 8,5 3,85 7,67 LD56SB 4,0 4,1 4,8 10, ,20 2, LD58SB 6,4 11,8 4,08 8,17 LD64SB 3,2 9,2 4,65 9,23 LD66SB 4,8 4,9 4,8 10, ,30 2, LD68SB 6,4 12,4 4,88 9,83 Všechny rozměry v mm 33

34 Aplikace Pro upevnění větráku v chladiči je zapotřebí vibracím odolné a hygienické spojení. Standardní POP trhací nýty z nerezové oceli jsou rychle a bezchybně umístěny a poskytují korozivzorné připojení. POP trhací nýty Multi- Grip má velkou svěrnou sílu, tak aby mohly být různé tloušťky materiálu tohoto asimilačního osvětlení pouze s jedním typem nýtu připojeny. POP trhací nýt Multi-Grip je k dostání s velkou kulatou plochou hlavou, čímž je obzvláště vhodný pro spojení umělé hmoty a kovu. 34

35 Trhací nýt Multi-grip KAPITOLA S délkou nýtu mohou být spojeny různé tloušťky materiálu 2 K dispozici i s velkou kulatou plochou hlavou 3 4 Velmi tolerantní u nepřesných montážních otvorech Díky otvoru vyplňujícímu expanze a neztratnému trnu hlavy nýtu, odolává proti vibracím a stříkající vodě. Pouzdro slepého nýtu Multi-grip má dva zářezy. To poskytuje nýtům velkou svěrnou sílu, čímž mohou být různé tloušťky materiálu spojeny s délkou nýtu. Závěrná hlava nýtu ma pravidelný tvar a hlava trnu je v něm bezpečně zachycena. Nýt se roztáhne v montážním otvoru, čímž lze dosáhnout, i v nepřesných montážních otvorech, dobrého spojení odolného vůči vibracím. POP nýt Multi-grip je k dispozici s velkou kulatou plochou hlavou. Tím je tento nýt vhodný např. k upevnění umělé hmoty v kovech. 35

36 Trhací nýt Multi-grip HLINÍK s trnem z oceli Pouzdro nýtu: Hliník AlMg 2,5 Trn nýtu: Ocel pozink Vliv teploty na hodnoty pevnosti, viz. str. 15 Kulatá plochá hlava Velká kulatá plochá hlava g Číslo položky kulatá plochá hlava průměr nýtu průměr otvoru Max. svěrná síla L D ø min/max Rozměry a tolerance H ø min/max EBD406BS 4,8 8,0 3,10 6,00 3,2 3,3 EBD410BS 7,9 11,5 3,28 6,60 EBD508BS 6,4 10,3 3,85 7,74 4,0 4,1 EBD512BS 9,5 14,0 4,08 8,10 EBD608BS 6,4 11,0 4,65 9,20 4,8 4,9 EBD614BS 11,1 16,5 4,88 9,80 P max. M ø pevnost ve smyku pevnost v tahu 1,10 1, ,25 2, ,60 2, Číslo položky velká kulatá plochá hlava průměr nýtu průměr otvoru Max. svěrná síla L AD52-54BSLF 4,0 4,1 6,4 10,2 Rozměry a tolerance D ø min/max H g ø min/max 3,85 11,38 4,08 12,50 AD62-64BSLF 6,4 10,8 4,64 15,24 4,8 4,9 AD66-68BSLF 12,7 18,2 4,88 16,52 P max. M ø pevnost ve smyku pevnost v tahu 1,80 2, ,10 2, Všechny rozměry v mm 36

37 Trhací nýt Multi-grip (MGR) 1 S délkou nýtu mohou být spojeny různé tloušťky materiálu 2 3 Velmi tolerantní u nepřesných montážních otvorech Díky otvoru vyplňujícímu expanze a neztratnému trnu hlavy nýtu, odolává proti vibracím a stříkající vodě. POP Multi-grip má jediněčně vytvořené pouzdro, které se při použití přizpůsobí tloušťce materiálu. To poskytuje nýtům velkou svěrnou sílu, čímž mohou být různé tloušťky materiálu spojeny s délkou nýtu. Závěrná hlava Multi-grip nýtu ma pravidelný tvar a hlava trnu je v něm bezpečně zachycena. Nýt se v montážním otvoru silně roztáhne, čímž lze dosáhnout, i v nepřesných montážních otvorech, dobrého spojení odolného vůči vibracím. Všechny rozměry v mm 37

38 Trhací nýt Multi-grip (MGR) OCEL s trnem z oceli Pouzdro nýtu : ocel pozink Trn nýtu : ocel pozink velká svěrná síla Kulatá plochá hlava průměr nýtu Rozměry a tolerance Číslo položky průměr Max. D L kulatá plochá hlava otvoru svěrná ø síla min/max MG ,5-5,0 8,5 3,05 5,8 3,2 3,3-3,4 MG ,0-8,0 12,5 3,28 6,6 H ø min/max MG ,5-6,5 10,5 3,85 7,4 4,0 4,1-4,2 MG ,0-12,0 16,5 4,08 8,3 MG ,5-6,0 10,5 4,65 9,0 4,8 4,9-5,0 MG ,0-11,0 16,5 4,88 9,8 P max. M ø pevnost ve smyku pevnost v tahu 1,2 1, ,4 2, ,6 2, Všechny rozměry v mm 38

39 Trhací nýt drážkový KAPITOLA Drážkový dřík se silně napíná proti stěně montážního otvoru 2 Vhodný pro použití u slepých otvorů Dřík drážkového trhacího nýtu má po celé délce radiální drážky. Nýt byl vyvinut speciálně pro to, aby se tlačil proti otvoru stěny pod ním nacházejícího se dílu. Drážkový POP nýt je vhodný zejména pro vytváření spojení u produktů s takzvanými slepými otvory. Drážkový POP nýt najde své uplatnění v plastu, pevných materiálech, dřevě a hliníku. Kování u Flight-Cases je připevněno drážkovými POP nýty na plastové nebo dřevěné desky. 39

40 Trhací nýt drážkový HLINÍK s trnem z oceli Pouzdro nýtu: Hliník - AlMg 3,5 Trn nýtu: ocel pozink U nýtů se zápustnou hlavou, změňte prosím ve sloupci číslo položky, písmeno D v K (příklad: TASK510BS). Pevnost v tahu je určena délkou nýtu a především materiálem, do kterého je nýt nasazen Vliv teploty na hodnoty pevnosti, viz. str. 15 Kulatá plochá hlava Zápustná hlava Číslo položky kulatá plochá hlava průměr nýtu průměr otvoru TASD48BS 3,3 3,5 Max. svěrná síla Max. svěrná síla není není 3,30 6,05 9,7 uvedeno uvedeno 3,45 6,65 TASD56BS není není 8,5 4,00 7,62 4,1 4,3 TASD510BS uvedeno uvedeno 12,1 4,28 8,22 TASD64BS 7,9 Rozměry a tolerance 1,10 1,20 1, ,34 1,55 2, TASD68BS není není 11,3 4,85 9,22 TASD610BS 5,0 5,2 uvedeno uvedeno 13, ,60 1,70 2, TASD612BS 15,0 5,15 9,82 L TASD625BS 26,0 D H ø ø min/max min/max P max. F max. M ø pevnost ve smyku pevnost v tahu Všechny rozměry v mm 40

41 Rozpěrné trhací nýty KAPITOLA 2.5 POP LSR rozpěrné trhací nýty R-Lok rozpěrné nýty, umělá hmota U různých trhacích nýtů se rozšiřuje nýtovací pouzdro na slepé straně. Velká uzavírací hlava zajišťuje, že jsou tyhle nýty obzvlášť vhodné pro montáž do měkkých nebo křehkých materiálů. Byli vyvinuty dvě verze: rozpěrné trhací nýty a Peel-rozpěrné trhací nýty. POP Peel-rozpěrné trhací nýty U rozpěrných trhacích nýtů se dřík ohýbá na slepé straně a vytváří tři části závěrné hlavy. Trn hlavy nýtu zůstane v nýtu. Rozpěrný trhací nýt je k dispozici ve třech materiálech: hliník, ocel a umělá hmota. U Peel-rozpěrného trhacího nýtu se dřík na slepé straně rozštěpí a obalí se kolem pod ním ležícího se dílu. Když se trn nýtu ulomí, vypadne hlava trnu z nýtu. 41

42 LSR rozpěrné trhací nýty HLINÍK s trnem z hliníku Pouzdro nýtu: Hliník - AlMg 3,5 Trn nýtu: Hliník - AlMg 3,5 K dostání také s velkou kulatou plochou hlavou. Zde změňte prosím ve sloupci číslo položky ASM v ASMLF (příklad: ACD612ASMLF12). Vliv teploty na hodnoty pevnosti, viz. str. 15 Kulatá plochá hlava Velká kulatá plochá hlava g g Číslo položky kulatá plochá hlava průměr nýtu průměr otvoru Max. svěrná síla L ACD408ASM 3,2 3,4 6,4 17,0 D H ø ø min/max min/max 3,15 6,05 3,28 6,65 ACD508ASM 6,4 17,5 3,94 7,60 4,0 4,2 ACD516ASM 12,0 25,0 4,18 8,25 Rozměry a tolerance 1,00 1, ,34 2, ACD608ASM 6,4 17,5 4,70 max max ACD612ASM 4,8 5,0 9,5 19,8-1,57 2,90 1, ACD616ASM 12,0 23,5 4,97 9,83 12,30 P max. M ø H g ø P g max. pevnost ve smyku pevnost v tahu Všechny rozměry v mm 42

43 R-Lok rozpěrné trhací nýty Ke spojení kovů, umělé hmoty nebo dřeva Montáž pomocí standardního nářadí Odolává velké tahové a tlakové síle Nevodivý Galvanická koroze je vyloučena Materiál: pouzdro: PA 6.6, vytahovací kolík: POM. Maximální přípustná provozní teplota: +105 C. Hořlavost: UL 94V-2 RoHS přizpůsobit UMĚLÁ HMOTA s trnem z umělé hmoty C F E A B D 1 2 Číslo položky černý průměr montážního otvoru rozměry dílů svěrná síla (A) (B) (C) (D) (E) (F) typ hlavice ,0 1,5-4,5 3,9 18,5 48,0 2,5 2,4 8, ,0 6,0-10,5 3,9 26,0 65,5 2,5 2,4 15,5 x 8, ,0 1,5-4,5 4,9 18,5 48,0 3,3 2,9 12, ,0 3,0-6,0 4,9 20,0 48,0 1,8 2,9 12, ,0 4,0-8,5 5,9 28,0 56,0 2,5 3,6 13, ,3 4,0-10,0 6,2 28,0 56,0 2,5 3,9 17,0 2 Pneumaticko-hydraulické POP -nářadí s dlouhou špicí ke zpracování umělohmotných nýtů Ručně ovládané montážní kleště pro všechny rozměry R-Lok Číslo položky: ProSet 2500 ProSet 2500MCS Číslo položky: Všechny rozměry v mm 43

44 Peel-rozpěrné trhací nýty HLINÍK s trnem z oceli Pouzdro nýtu: Hliník - AlMg 3,5 Trn nýtu: ocel pozink Peel-rozpěrné trhací nýty jsou obzvlášť vhodné pro použití do měkkých materiálů nebo u nepřesných montážních otvorů Kulatá plochá hlava Rozměry a tolerance Číslo položky průměr průměr Max. M pevnost D H pevnost nýtu L P otvoru rozsah ø ø ø ve smyku v tahu max. nýtu min/max min/max TAPD408SO 5,0 10,0 3,10 6,15 TAPD412SO 3,2 3,6 9,0 13, ,20 1, TAPD418SO 14,0 18,7 3,28 6,65 TAPD508SO 5,5 10,5 3,85 7,62 TAPD512SO 4,0 4,4 8,0 14, ,35 2, TAPD518SO 12,5 19,5 4,08 8,22 TAPD608SO 5,8 11,1 TAPD612SO 9,5 14,7 4,65 9,20 4,8 5,2 - - TAPD617SO 13,5 19,1 4,88 9,80 1,60 2, TAPD625SO 19,8 25,5 Všechny rozměry v mm 44

45 Poznámky 45

46 Aplikace Umělohmotná rukojeť u rámu síti pro zavazadla je připojena POP LSR-rozpěrnými trhacími nýty na kovovou desku. 46

47 Aplikace Při výrobním procesu revolučního materiálu Glare je velmi tenký hliníkový materiál pro proces eloxování napnut do jednoho rámu. Konstantní svěrná síla Magny-Grip umožňuje velkou pevnost v tahu. Konstrukce u kontejnerů podzemní dráhy je vyrobena z rozdílně silných materiálů. Jedinečný uzávěr trnu u trhacího nýtu Huck-Lok zajišťuje velkou závěrnou hlavu a utěsňuje spojení na obouch stranách. Vzhledem k velké svěrné síle je dostačující jedno provedení pro celou aplikaci. 47

48 Vysokopevnostní systémy slepého nýtování KAPITOLA 3 Vysokopevnostní systémy slepého nýtování Huck Trhací nýt Magna-Lok Huck Trhací nýt Magna-Bulb Vysokopevnostní systémy slepého nýtování se hodí především k aplikacím s vysokou zátěží. Optimální aretace spolu se zarovnaným odlomením Trnu vedou k velké odolnosti vůči vytlačení Trnu a vibracím. Dlouhodobé chování nýtu je ve srovnání s jinými produkty lepší. Trn nýtu nevystupuje z obrysu hlavy a je dobře aretován v objímce. Díky svým vyjímečným vlastnostem jsou tyto systémy vysokopevnostního slepého nýtování používány především při takových konstrukcích, které byly předtím svařovány nebo v nich byly použity šroubové spoje. Typickými vlastnostmi těchto nýtů jsou velká pevnost v tahu a smyku a utěsnění vůči kapalinám. Vysokopevnostní systémy trhacích nýtů jsou k dispozici s různými typy hlav, z různých materiálů a v různých průměrech. Vysokopevnostní systémy slepého nýtování jsou využívány např. v karosářském nebo automobilovém průmyslu. Huck Trhací nýt Auto-Bulb Huck Trhací nýt Huck-Lok TM Huck Čep se závěrnou objímkou BOM Strukturální rozpěrné trhací nýty 48

49 Trhací nýt Magna-Lok KAPITOLA Odolný vůči korozi díky použití vybraných materiálů 2 Hladké zpracování díky nevystupujícímu trnu 3 Vnitřní 360 aretace trnu chrání před ztrátou zbytku trnu a garantuje dlouhodobou pevnost. 4 5 Díky schopnosti vyplnit vyvrtaný otvor poskytuje nýt výtečnou těsnost vůči kapalinám. Rychlá a jednoduchá montáž díky kužolovitě tvarovanému trnu. Postup nýtování Magna-Lok je velice spolehlivý a často používaný systém trhacích nýtů. Velký rozsah svěrné síly zjednodušuje logistiku a zabraňuje chybám při nýtování materiálů s rozdílnými tloušťkami. Mechanická aretace trnu garantuje velkou trvalou pevnost i při dynamické zátěži. Utržení trnu probíhá vždy zarovnaně, i při materiálu s různými tloušťkami v rámci rozsahu svěrné síly. Magna Lok existuje v provedení z hliníku, oceli a nerezové oceli. Kromě toho se tento trhací nýt vyrábí s kulatou plochou nebo zápustnou hlavou (100 ). 1 Vložte trhací nýt do 2 Spusťe nýtovací 3 Pouzdro nýtu se 4 Trn nýtu se zarovnaně montážního otvoru. nářadí. Součástky se radikálně roztáhne. Trn utrhne. Další Nasaďte nářadí pro pevně stlačí k sobě nýtu je úplně aretován. opracování již není zpracování. a zároveň se formuje nutné. závěrná hlava. 49

50 Trhací nýt Magna-Lok HLINÍK s trnem z hliníku Pouzdro nýtu: hliník AlMg5 bezbarvě chromovaný Trn nýtu: hliník AlZn5,5 MgCu, žlutě chromovaný Protlačovací síla je síla, kterou je zapotřebí vyvinout, aby byl Trn po zanýtování vytlačen z pouzdra. Pro zanýtování upevňovacích prvků potřebujete odpovídající nářadí (viz. tabulka na konci stránky) Kulatá plochá hlava Zápustná hlava rozměry a tolerance číslo položky pouzdro montážní svěrná síla D H pevnost pevnost v protlačovací síla L P E nýtu ø otvor ø kulatá plochá hlava ø ø ve smyku tahu min./max. max. min./max. MGLP-B6-4 1,6-6,9 10,5 17,2 4,8 4,9-5,1 4,8 9,8 2,2 MGLP-B6-7 5,4-11,1 14,5 21, MGLP-B8-6 2,0-9,5 14,2 24,6 6,4 6,6-6,9 6,4 13,3 3,0 MGLP-B8-10 8,9-15,9 20,6 31, MGLP-B ,8 10,0-10,4 3,1-14,2 21,3 9,8 20,0 4,5 41, rozměry a tolerance číslo položky pouzdro montážní svěrná síla D H L P E nýtu ø otvor ø zápustná hlava ø ø min./max. max. min./max. MGL100-B6-6 3,2-8,4 12,3 19,4 4,8 4,9-5,1 4,8 8,8 1,8 MGL100-B6-9 7,8-12,7 16,6 23,6 MGL100-B8-8 4,1-12,1 16,8 26,9 6,4 6,6-6,9 6,4 10,3 2,0 MGL100-B ,5-18,4 23,1 33,3 pevnost ve smyku pevnost v tahu protlačovací síla potřebné nářadí průměr pouzdra nýtu nýtovací nářadí hubice 4,8 Huck 2025LB, 2480L 3) L 1) 6,4 Huck 2025LB, 2480L 3) L 2) 9,8 Huck ) Pro trhací nýty se zápustnou hlavou o průměru 4,8 mm se musí na hubici namontovat závitová vložka obj. č ) Pro trhací nýty se zápustnou hlavou o průměru 6,4 mm se musí na hubici namontovat závitová vložka obj. č ) Toto nářadí funguje pouze v kombinaci s elektro-hydraulickou pumpou HK a hadicí HS-10-MCE. Všechny rozměry v mm 50

51 Trhací nýt Magna-Lok Pouzdro nýtu: pozinkovaná ocel, bezbarvý chrom (trivalentní) Trn nýtu: pozinkovaná ocel, bezbarvý chrom (trivalentní) k dostání také s Trnem z nerezavějící oceli (AISI 305). při objednávce změňte prosím,r v objednacím čísle na RU (např.: MGLP RU6 4) Pro zanýtování upevňovacích prvků potřebujete odpovídající nářadí (viz. tabulka na konci stránky) OCEL POZINK s trnem z oceli nebo z nerezové oceli Kulatá plochá hlava Zápustná hlava rozměry a tolerance číslo položky pouzdro montážní svěrná síla D H L P E nýtu ø otvor ø kulatá plochá hlava ø ø min./max. max. min./max. MGLP-R6-4 1,6-6,9 10,5 17,2 4,8 4,9-5,1 4,8 9,8 2,2 MGLP-R6-7 5,4-11,1 14,5 21,0 MGLP-R8-6 2,0-9,5 14,2 24,6 6,4 6,6-6,9 6,4 13,3 3,0 MGLP-R8-10 8,9-15,9 20,6 31,0 pevnost ve smyku pevnost v tahu protlačovací síla MGLP-R ,8 10,0-10,4 3,1-14,2 21,3 9,8 20,0 4,5 41, rozměry a tolerance číslo položky pouzdro montážní svěrná síla D H L P E zápustná hlava nýtu ø otvor ø ø ø min./max. max. min./max. MGL100-R6-6 3,2-8,4 12,3 19,4 4,8 4,9-5,1 4,8 8,8 1,8 MGL100-R6-9 7,8-12,7 16,6 23,6 MGL100-R8-8 4,1-12,1 16,8 26,9 6,4 6,6-6,9 6,4 10,3 2,0 MGL100-R ,5-18,4 23,1 33,3 pevnost ve smyku pevnost v tahu protlačovací síla potřebné nářadí průměr pouzdra nýtu nýtovací nářadí hubice 4,8 Huck 2025LB, 2480L 3) L 1) 6,4 Huck 2025LB, 2480L 3) L 2) 9,8 Huck ) Pro trhací nýty se zápustnou hlavou o průměru 4,8 mm se musí na hubici namontovat závitová vložka obj. č ) Pro trhací nýty se zápustnou hlavou o průměru 6,4 mm se musí na hubici namontovat závitová vložka obj. č ) Toto nářadí funguje pouze v kombinaci s elektro-hydraulickou pumpou HK a hadicí HS-10-MCE. Všechny rozměry v mm 51

52 Trhací nýt Magna-Lok NEREZOVÁ OCEL s trnem z nerezové oceli Pouzdro nýtu: nerezavějící ocel AISI 302/ pasivována Trn nýtu: nerezavějící ocel AISI 305/ pasivována Pro zanýtování upevňovacích prvků potřebujete odpovídající nářadí (viz. tabulka na konci stránky) Kulatá plochá hlava Zápustná hlava rozměry a tolerance číslo položky pouzdro montážní svěrná síla D H L P E nýtu ø otvor ø kulatá plochá hlava ø ø min./max. max. min./max. MGLP-U6-4 1,6-6,9 10,5 17,2 4,8 4,9-5,1 4,8 9,8 2,2 MGLP-U6-7 5,4-11,1 14,5 21,0 MGLP-U8-6 2,0-9,5 14,2 24,6 6,4 6,6-6,9 6,4 13,3 3,0 MGLP-U8-10 8,9-15,9 20,6 31,0 pevnost ve smyku pevnost v tahu protlačovací síla rozměry a tolerance číslo položky pouzdro montážní D H pevnost pevnost v protlačovací síla svěrná síla L P E nýtu ø otvor ø zápustná hlava ø ø ve smyku tahu min./max. max. min./max. MGL100-U6-6 4,8 4,9-5,1 3,2-8,4 12,3 4,8 8,8 1,8 19, MGL100-U8-8 6,4 6,6-6,9 4,1-12,1 16,8 6,4 10,3 2,0 26, potřebné nářadí průměr pouzdra nýtu nýtovací nářadí hubice 4,8 Huck 2025LB, 2480L 3) L 1) 6,4 Huck 2025LB, 2480L 3) L 2) 1) Pro trhací nýty se zápustnou hlavou o průměru 4,8 mm se musí na hubici namontovat závitová vložka obj. č ) Pro trhací nýty se zápustnou hlavou o průměru 6,4 mm se musí na hubici namontovat závitová vložka obj. č ) Toto nářadí funguje pouze v kombinaci s elektro-hydraulickou pumpou HK a hadicí HS-10-MCE. Všechny rozměry v mm 52

53 Trhací nýt Magna-Bulb KAPITOLA zarovnané utržení trnu 2 bezpečná vnitřní tvarově styčná aretace po celém obvodu garantuje velkou odolnost vůči vibracím a proti uvolnění. 3 velká opěrná plocha na slepé straně se ideálně hodí pro tenký plech. Velká závěrná hlava na slepé straně zabezpečuje vysokou odolnost proti vytrhnutí. 4 střižný kroužek se přizpůsobí tloušťce materiálu. Stlačí pouzdro dohromady tak, aby se vytvořilo vyboulení. Magna-Bulb je vysoce pevný trhací nýt, který se od ostatních odlišuje velkou opěrnou plochou na slepé straně a vysokou pevností ve smyku a tahu. Díky své stálé svírací síle je tento produkt ideální spojovací článek pro spojování plastů a tenkých materiálů. Trn nýtu je bezpečně aretován v pouzdře. Tím je dosaženo vysoké odolnosti vůči vibracím. Utržení trnu probíhá vždy zarovnaně. Po ukončení montáže není Postup nýtování třeba broušení, pilování či jiných dodatečných prací. 1 Magna-Bulb vložte do 2 Spusťte nářadí. 3 Za stálého tahu se 4 Trn nýtu se zarovnaně montážního otvoru. Součástky se odstřihne střížný odlomí na určitém Nasaďte nářadí pro pevně stlačí k kroužek. Zatlačí se místě a splyne s zpracování. sobě, současně je trn proti zadní straně pouzdrem. formována závěrná pouzdra a tím se vytvoří hlava. bezpečné uzavření nýtu. 53

54 Trhací nýt Magna-Bulb OCEL POZINK s trnem z oceli Pouzdro nýtu: pozinkovaná ocel / bezbarvý chrom (trivalentní) Trn nýtu: pozinkovaná ocel / bezbarvý chrom (trivalentní) Protlačovací síla je síla, kterou je zapotřebí vyvinout, aby byl Trn po zanýtování vytlačen z pouzdra. Pro zanýtování upevňovacích prvků potřebujete odpovídající nářadí (viz. tabulka na konci stránky). Kulatá plochá hlava rozměry a tolerance číslo položky pouzdro montážní D H pevnost pevnost v protlačovací síla svěrná síla L P E nýtu ø otvor ø ø ø ve smyku tahu min./max. max. min./max. MBP-R6-M3 2,2-3,8 9,9 16,8 MBP-R6-M4 3,2-4,8 10,9 17,8 MBP-R6-M5 4,8 4,9-5,1 4,2-5,8 11,9 4,8 9,8 2,6 18, MBP-R6-M6 5,2-6,8 12,9 19,9 MBP-R6-M8 7,2-8,8 14,9 21,9 MBP-R8-M2 1,5-3,5 11,5 20,1 MBP-R8-M3 2,8-4,8 12,8 22,6 MBP-R8-M4 3,8-5,8 13,8 23,2 MBP-R8-M5 4,8-6,8 14,8 23,9 MBP-R8-M6 5,8-7,8 15,8 25,4 6,4 6,6-6,9 6,4 13,5 3,2 MBP-R8-M7 6,8-8,8 16,8 26, MBP-R8-M8 7,8-9,8 17,8 27,4 MBP-R8-M9 8,8-10,8 18,8 28,5 MBP-R8-M11 10,8-12,8 20, MBP-R8-M13 12,8-14,8 22, potřebné nářadí průměr pouzdra nýtu nýtovací nářadí hubice 4,8 Huck 2025LB, 2480L 1) L 6,4 Huck 2025LB, 2480L 1) L 1) Toto nářadí funguje pouze v kombinaci s elektro-hydraulickou pumpou HK a hadicí HS-10-MCE. Všechny rozměry v mm 54
