Průmyslový snímač tlaku. Přednosti

Transkript

1 robustní piezoresistivní senzor s nerezovou oddělovací membránou přesnost dle IEC 60770: 0,35 %, 0,5 %, 0, % FSO jmenovitý rozsah od bar do bar DMP 333 je robustní piezoresistivní senzor tlaku s nerezovou oddělovací membránou, který byl speciálně koncipován pro nasazení v hydraulických zařízeních za nejtěžších provozních podmínek. Tím byl splněn požadavek výrobců strojů a zařízení na vysokou spolehlivost a bezpečnost provozu. nízká chyba vlivem teploty velmi dobrá linearita dlouhodobá stabilita Tyto vlastnosti ve spojení s vynikajícími metrologickými parametry DMP 333, stejně jako vynikající stabilita nuly nabízí uživateli hydraulických zařízení spolehlivý, robustní snímač tlaku s jednoduchou obsluhou. Pro speciální požadavky ve vysokotlakém prostředí jsou k dispozici různé varianty mechanických a elektrických připojení. Snímače jsou navíc k dispozici i v provedení pro prostředí s nebezbečím výbuchu. Hlavní oblasti použití: Dopravní stroje speciální hydraulické agregáty na vozidlech zkušební zařízení Přednosti varianta Ex: (pouze pro 4 0 ma / -vodič) TÜV 03 ATEX 005 X zákaznické provedení: - rozmanitost elektrických a mechanických připojení - další provedení dle dohody TCM Exn DMP 333 A.P.O. - ELMOS v.o.s., Pražská 90, Nová Paka, Tel.: , Fax: , apo@apoelmos.cz, Internet:

2 Technické parametry Rozsahy tlaku Jmenovitý tlak rel. [bar] Jmenovitý tlak abs. [bar] Max. přetížení [bar] Výstupní signál / napájení Standard -vodič: ma / U B = V DC Ex-provedení: U B = V DC Další 3-vodič: ma / U B = V DC V / U B = V DC Parametry výstupního signálu Přesnost standard: ± 0,35 % FSO další : ± 0,5 % FSO další : ± 0,0 % FSO Zatěžovací odpor proud -vodič: R max = [(U B U B min) / 0,0] Ω proud 3-vodič: R max = 500 Ω napětí 3-vodič: R min = 0 kω Vlivy napájení: 0,05 % FSO / 0 V zatěžovací odpor: 0,05 % FSO / kω Dlouhodobá stabilita Časová odezva 3 ± 0, % FSO / Rok < 5 ms Chyba vlivem teploty (nula a rozpětí) Pro nulu a rozpětí ± 0,75 % FSO Střední TK ± 0,07 % FSO / 0 K V kompenzovaném pásmu C Elektrická odolnost Ochrana proti zkratu Ochrana proti přepolování Elektromagnetická slučitelnost Další Ex-provedení pouze pro ma / -vodič DX3-DMP 333 trvalá při přepólování bez poškození, ale také bez funkce Vyzařování a odolnost proti rušení podle EN 636 zóna 0 4 : II G Ex ia IIC T4 zóna 0: II D Ex td A0 IP65 T 85 C bezpečnostní popis: U i = 8 V, I i = 93 ma, P i = 660 mw, C i nf ; L i 0 µh Mechanická odolnost Vibrace Rázy 0 g RMS ( Hz) 00 g / ms Rozsah provozních teplot Měřené médium C Elektronika / Okolí C Ex-provedení: Použití v pracovním prostředí zóny 0: C Použití v pracovním prostředí od zóny : C Skladování C 0 při tlaku okolí přesnost podle IEC nastavení rozhraní (nelinearita, hystereze, opakovatelnost) 3 u přesnosti 0, % FSO je doba nastavení 00 ms 4 schváleno pro atmosférický tlak od 0,8 bar do, bar

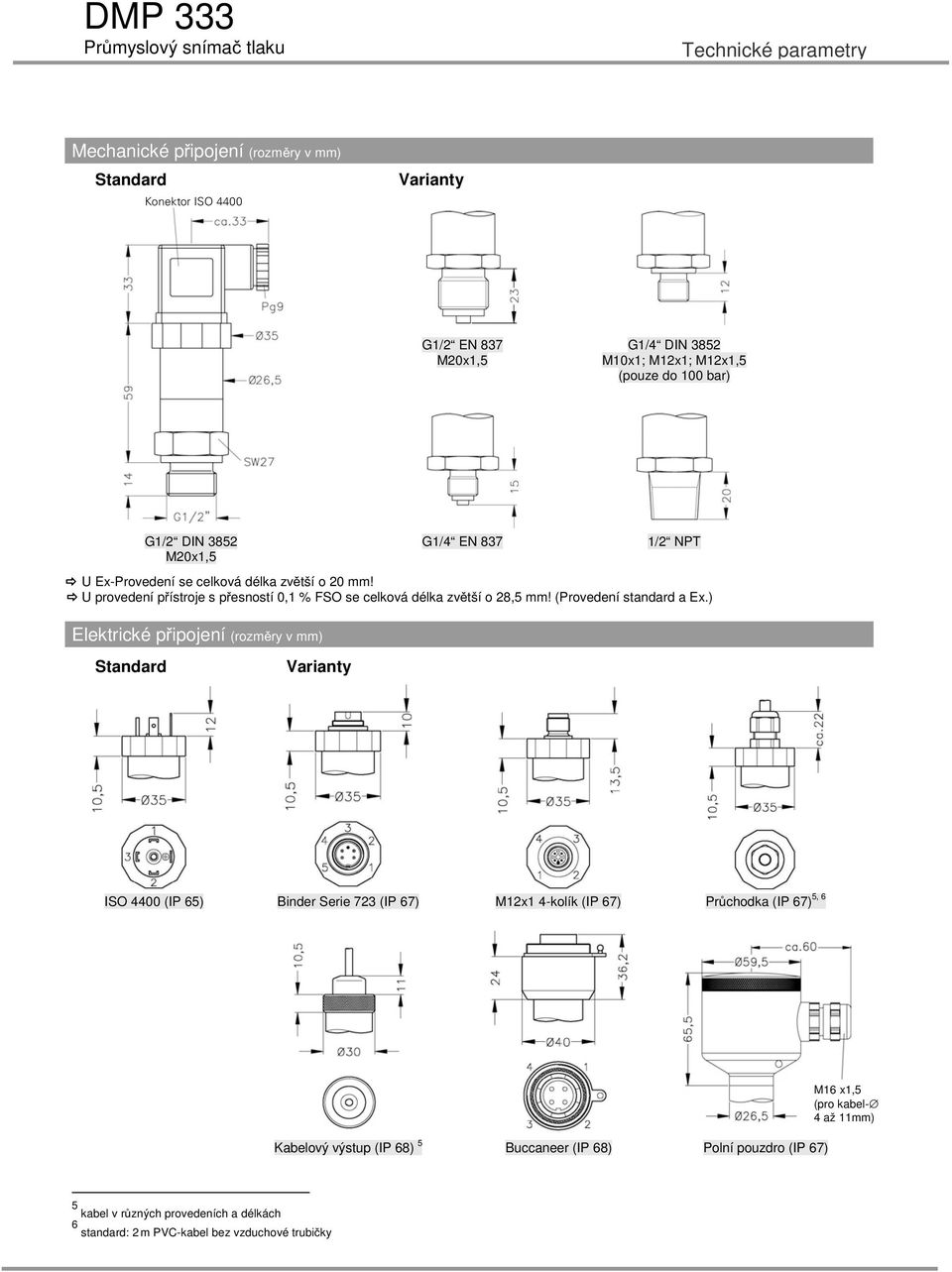

3 Technické parametry Mechanické připojení (rozměry v mm) Standard Konektor ISO 4400 Varianty G/ EN 837 G/4 DIN 385 M0x,5 M0x; Mx; Mx,5 (pouze do 00 bar) G/ DIN 385 G/4 EN 837 / NPT M0x,5 U Ex-Provedení se celková délka zvětší o 0 mm! U provedení přístroje s přesností 0, % FSO se celková délka zvětší o 8,5 mm! (Provedení standard a Ex.) Elektrické připojení (rozměry v mm) Standard Varianty ISO 4400 (IP 65) Binder Serie 73 (IP 67) Mx 4-kolík (IP 67) Průchodka (IP 67) 5, 6 Kabelový výstup (IP 68) 5 Buccaneer (IP 68) Polní pouzdro (IP 67) M6 x,5 (pro kabel- 4 až mm) 5 kabel v různých provedeních a délkách 6 standard: m PVC-kabel bez vzduchové trubičky

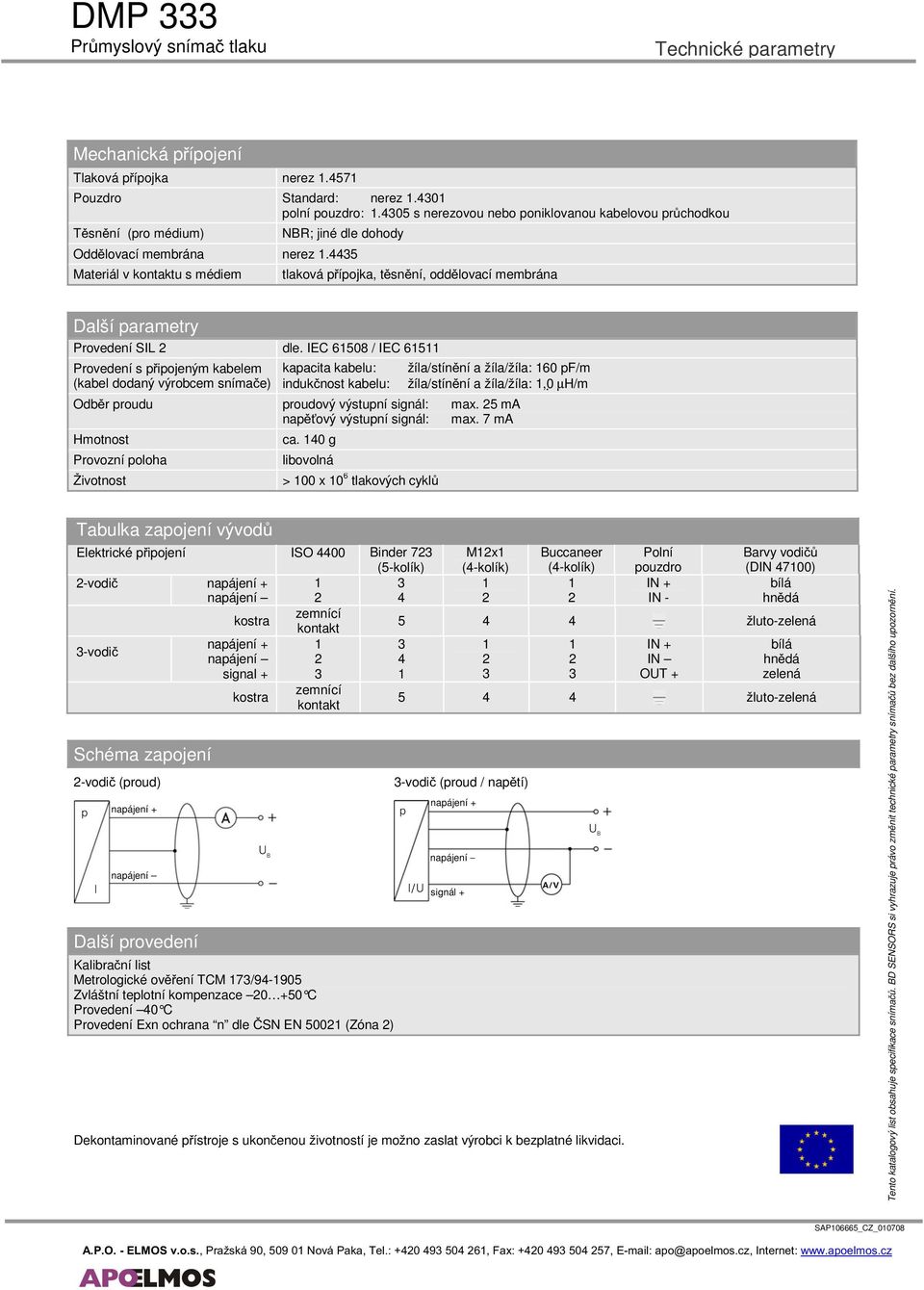

4 Technické parametry Mechanická přípojení Tlaková přípojka nerez.457 Pouzdro Standard: nerez.430 polní pouzdro:.4305 s nerezovou nebo poniklovanou kabelovou průchodkou Těsnění (pro médium) NBR; jiné dle dohody Oddělovací membrána nerez.4435 Materiál v kontaktu s médiem tlaková přípojka, těsnění, oddělovací membrána Další parametry Provedení SIL dle. IEC 6508 / IEC 65 Provedení s připojeným kabelem (kabel dodaný výrobcem snímače) kapacita kabelu: indukčnost kabelu: žíla/stínění a žíla/žíla: 60 pf/m žíla/stínění a žíla/žíla:,0 µh/m Odběr proudu proudový výstupní signál: max. 5 ma napěťový výstupní signál: max. 7 ma Hmotnost Provozní poloha Životnost ca. 40 g libovolná > 00 x 0 6 tlakových cyklů Tabulka zapojení vývodů Elektrické připojení ISO 4400 Binder 73 (5-kolík) Mx (4-kolík) Buccaneer (4-kolík) Polní pouzdro Barvy vodičů (DIN 4700) -vodič napájení + napájení 3 4 IN + IN - bílá hnědá kostra zemnící kontakt žluto-zelená 3-vodič napájení + 3 IN + bílá napájení 4 IN hnědá signal OUT + zelená kostra zemnící kontakt žluto-zelená Schéma zapojení -vodič (proud) p napájení + I napájení Další provedení Kalibrační list Metrologické ověření TCM 73/ Zvláštní teplotní kompenzace C Provedení 40 C Provedení Exn ochrana n dle ČSN EN 500 (Zóna ) U B 3-vodič (proud / napětí) napájení + I/U signál + Dekontaminované přístroje s ukončenou životností je možno zaslat výrobci k bezplatné likvidaci. p napájení A/V U B Tento katalogový list obsahuje specifikace snímačů. BD SENSORS si vyhrazuje právo změnit technické parametry snímačů bez dalšího upozornění. SAP06665_CZ_00708 A.P.O. - ELMOS v.o.s., Pražská 90, Nová Paka, Tel.: , Fax: , apo@apoelmos.cz, Internet:

5 Objednací kódy SNÍMAČE TLAKU DMP 333 pro vysoké tlaky Průmyslové snímače tlaku TYP POPIS DMP 333 Snímač tlaku (0 60 / 600 bar) Měřený tlak 30 relativní (0 60 / 600 bar) 3 absolutní (0 60 / 600 bar) Rozsah Přetížitelnost bar 40 bar bar 340 bar bar 340 bar bar 600 bar bar 600 bar bar 000 bar 9999 Jiné rozsahy Výstupní signál 4 0 ma / v 0 0 ma / 3 v V / 3 v V / 3 v 5 0 V / 3 v 6 6 V / 3 v ma / 3 v PD E Ex. Provedení pro EEx ia IIC T4 / 4 0 ma/-vodič N Ochrana typu "n" dle ČSN EN / 4 0 ma/-vodič 9 Jiný PD Přesnost 5 0,50% 3 0,35% 0,5% B 0,0% (P N 70 bar) T 0,50% kalibrace vč. kal.listu S 0,35% kalibrace vč. kal.listu R 0,5% kalibrace vč. kal.listu Q Z X J 0,0% kalibrace vč. kal. listu (P N 70 bar) 0,50% metrologické ověření vč. dokladu (P N 70 bar) 0,5% metrologické ověření vč. dokladu (P N 70 bar) 0,0% metrologické ověření vč. dokladu (P N 70 bar) N Tabulka naměřených hodnot pro přesnost 0,50% M Tabulka naměřených hodnot pro přesnost 0,35% (pouze na přání) 9 Jiná PD Elektrické připojení 00 Konektor DIN (ISO 4400) (IP 65) 00 Konektor Binder Serie 73 5-pólový (IP 67) 400 Průchodka PG7 / Kabel m (IP 67) 500 Konektor Buccaneer (IP 68) 800 Polní pouzdro Nerez 8A0 Polní pouzdro Nerez + LCD displej, spínače 8B0 Polní pouzdro Nerez + LCD displej, spínač 8C0 Polní pouzdro Nerez + LCD displej, bez spínače E00 Zvýšení krytí na IP 67 pro konektor DIN (ISO 4400) M00 M x (4-pólový) (Binder 73) 999 Jiné PD

6 Přípojka tlaku 00 G /" DIN G /" EN 837-/-3 (manometrová) 300 G /4" DIN G /4" EN 837-/-3 (manometrová) 500 M 0 x,5 DIN M x DIN M 0 x DIN M 0 x,5 EN 837-/-3 (manometrová) C00 M x,5 DIN 385 N00 /" NPT N40 /4" NPT 999 Jiná PD Těsnění Viton (FKM) (P N < 00 bar) F Viton PARKER (pro tepl.kompenzaci C) (P N < 00 bar) Bez těsnění - svařeno(pouze s příp. EN 837-/-3; P N <70 bar) 3 EPDM (P N < 60 bar) 5 NBR (standard ) 9 Jiné PD Volitelné provedení 000 Standard 006 Teplotní kompenzace C 0 Teplotní kompenzace C (těsnění viton PARKER nebo svařeno) 999 Jiné - např. kombinace uvedených provedení PD 0,- bez příplatku PD. Po dohodě s výrobcem Metrologické ověření pouze do 70 bar!!! Norma EN 837-/-3 odpovídá původní DIN 688 Příplatky za metrologické ověření, kalibraci a zvláštní teplotní kompenzaci nepodléhají případným slevám. Změny vyhrazeny.
