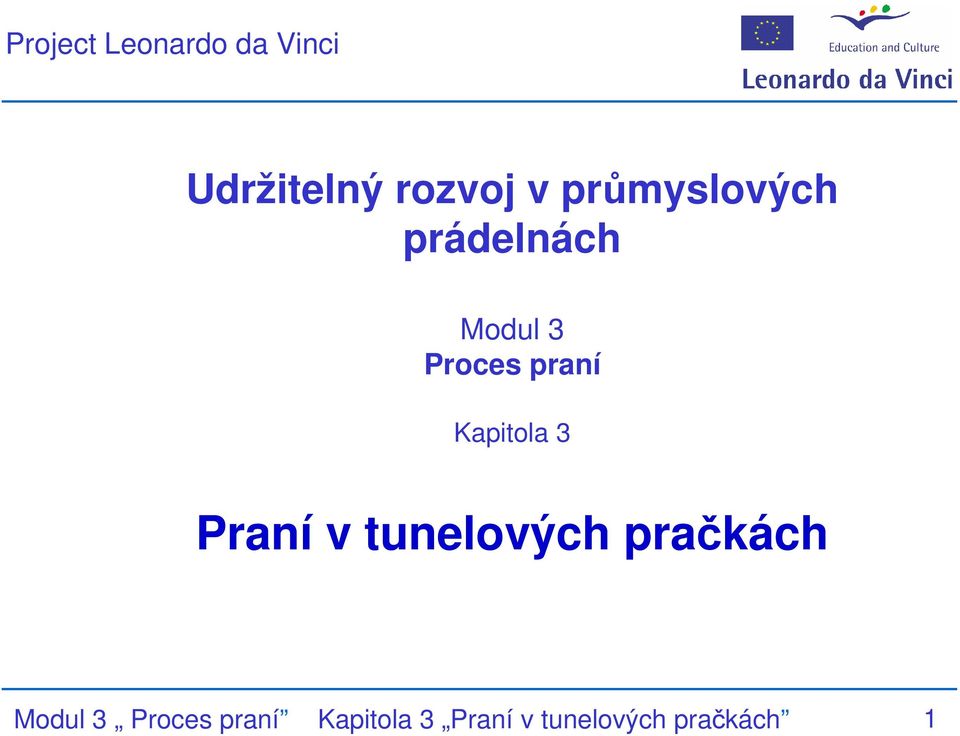

1 Project Leonardo da Vinci Udržitelný rozvoj v průmyslových prádelnách Modul 3 Proces praní Kapitola 3 Praní v tunelových pračkách Modul 3 Proces praní Kapitola 3 Praní v tunelových pračkách 1

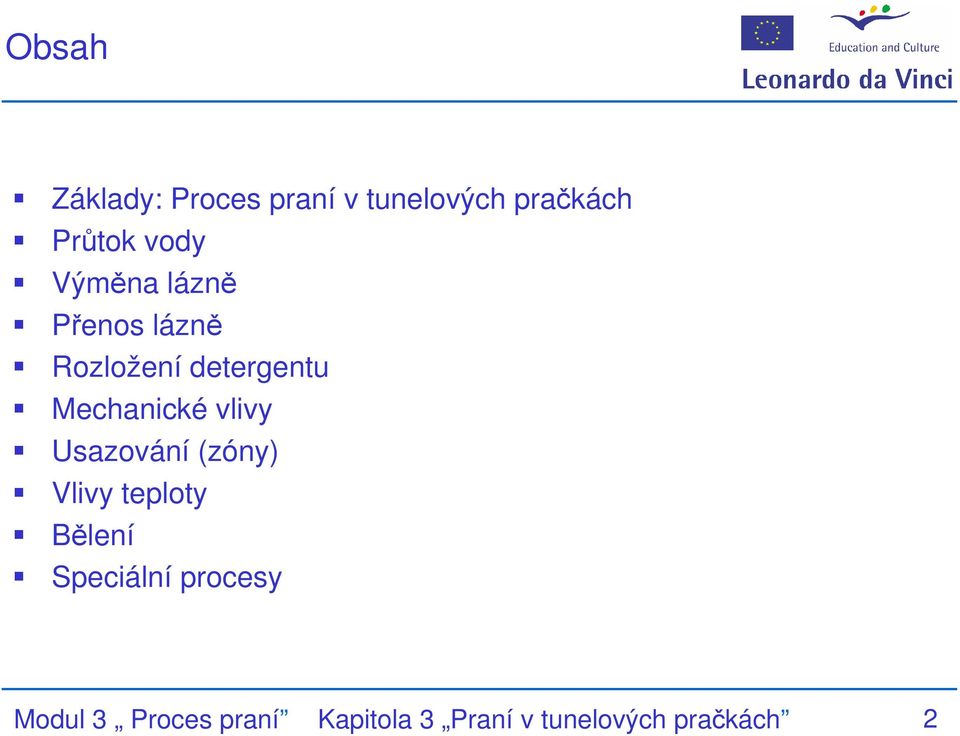

2 Obsah Základy: Proces praní v tunelových pračkách Průtok vody Výměna lázně Přenos lázně Rozložení detergentu Mechanické vlivy Usazování (zóny) Vlivy teploty Bělení Speciální procesy Modul 3 Proces praní Kapitola 3 Praní v tunelových pračkách 2

3 Učební cíle Po dokončení této kapitoly budete Mít základní znalosti o procesu praní v tunelových pračkách Znát několik možností způsobu použití průtoku lázně a výměny lázně Znát problém přenosu lázně Znát mechanické vlivy v tunelových pračkách Znát vlivy teploty Znát několik procesů bělení (peroxid vodíku, perborát, kyselina peroctová, chlor) Modul 3 Proces praní Kapitola 3 Praní v tunelových pračkách 3

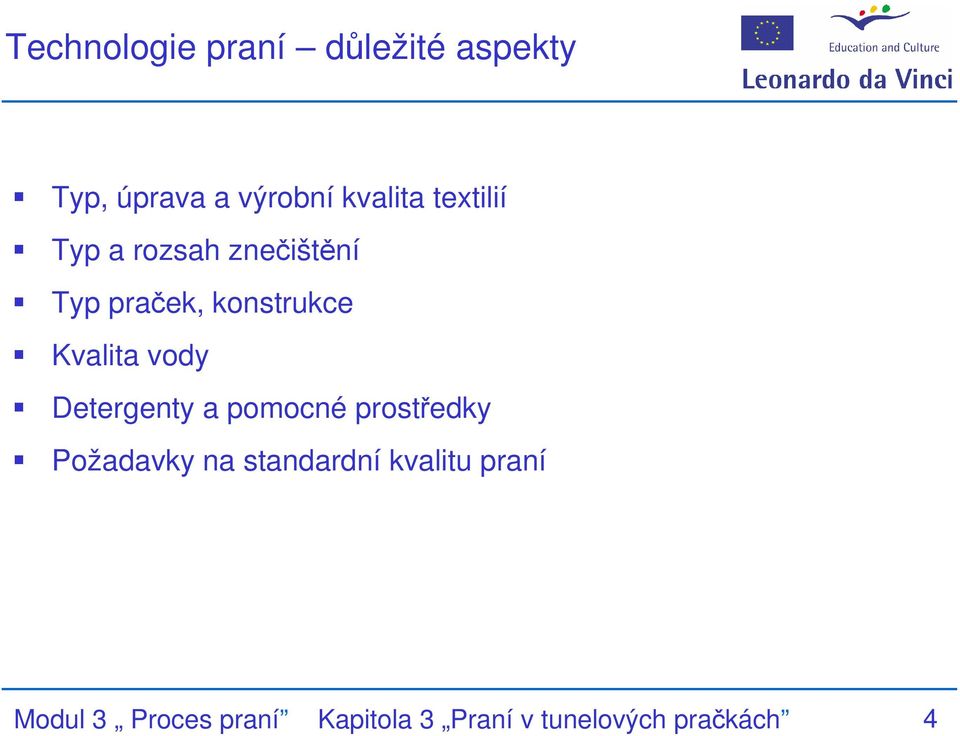

4 Technologie praní důležité aspekty Typ, úprava a výrobní kvalita textilií Typ a rozsah znečištění Typ praček, konstrukce Kvalita vody Detergenty a pomocné prostředky Požadavky na standardní kvalitu praní Modul 3 Proces praní Kapitola 3 Praní v tunelových pračkách 4

5 Zašpinění Snadno odstranitelné Např. prach, zemina Obtížně odstranitelné Např. oleje, tuky, pigmenty Špína obsahující proteiny Špína, která má být odstraněna bělením Modul 3 Proces praní Kapitola 3 Praní v tunelových pračkách 5

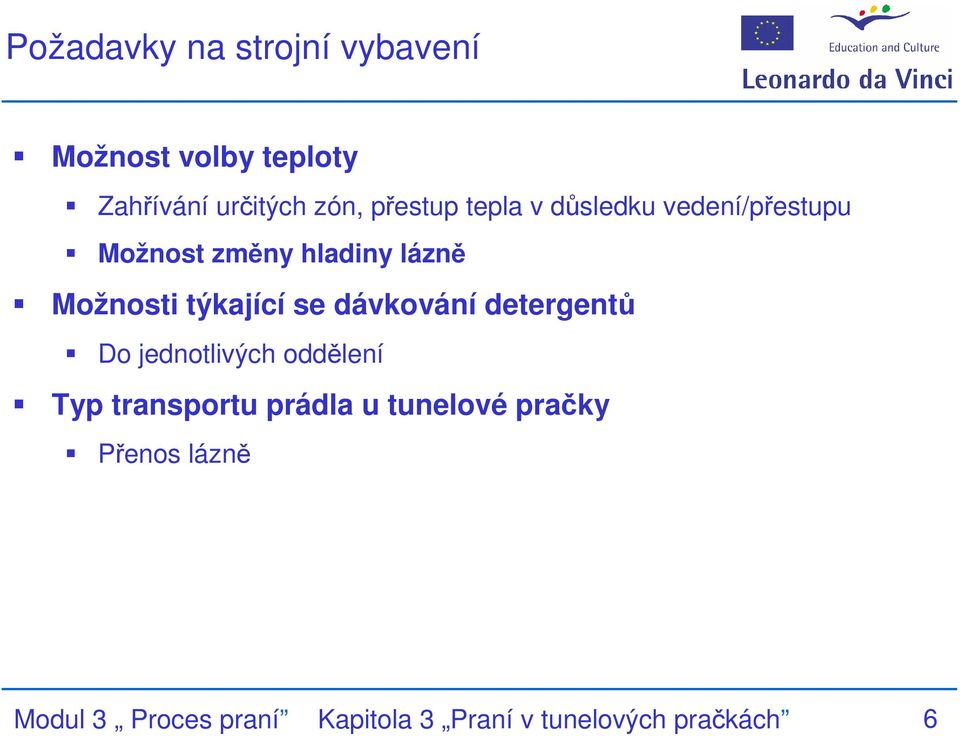

6 Požadavky na strojní vybavení Možnost volby teploty Zahřívání určitých zón, přestup tepla v důsledku vedení/přestupu Možnost změny hladiny lázně Možnosti týkající se dávkování detergentů Do jednotlivých oddělení Typ transportu prádla u tunelové pračky Přenos lázně Modul 3 Proces praní Kapitola 3 Praní v tunelových pračkách 6

7 Charakterizace tunelových praček Princip protiproudu: Konstantní ředění lázně Regulace: stojící lázeň, výměna lázně Hladina lázně se téměř nemůže měnit Malá mechanická energie (oscilace) Rozložení mechanické energie a doby cyklu ovlivňuje všechna oddělení. Modul 3 Proces praní Kapitola 3 Praní v tunelových pračkách 7

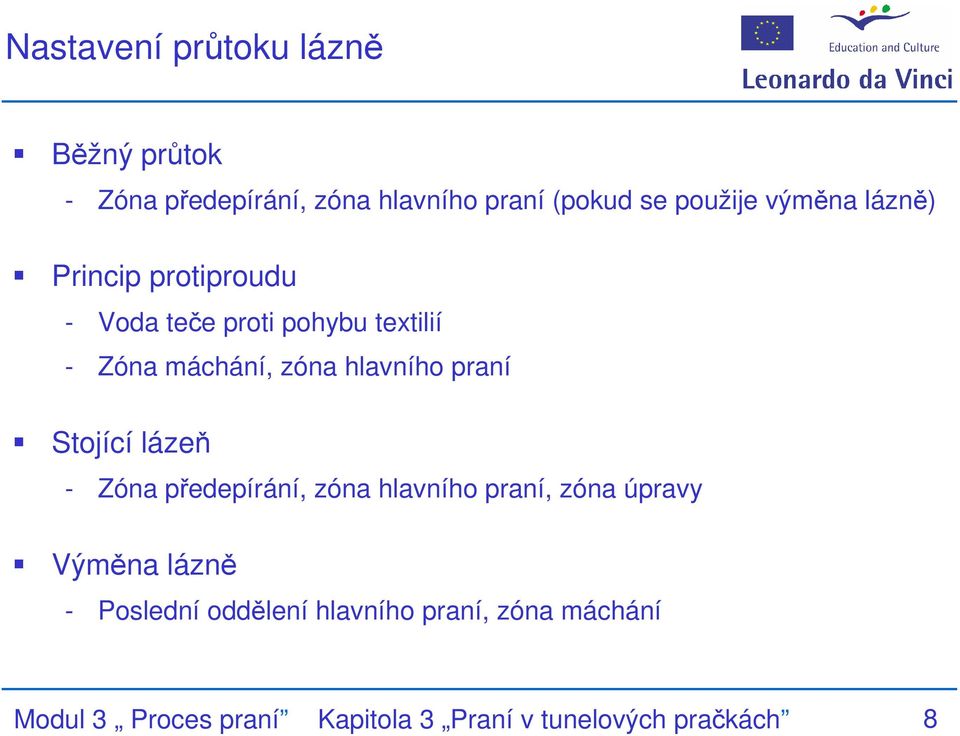

8 Nastavení průtoku lázně Běžný průtok - Zóna předepírání, zóna hlavního praní (pokud se použije výměna lázně) Princip protiproudu - Voda teče proti pohybu textilií - Zóna máchání, zóna hlavního praní Stojící lázeň - Zóna předepírání, zóna hlavního praní, zóna úpravy Výměna lázně - Poslední oddělení hlavního praní, zóna máchání Modul 3 Proces praní Kapitola 3 Praní v tunelových pračkách 8

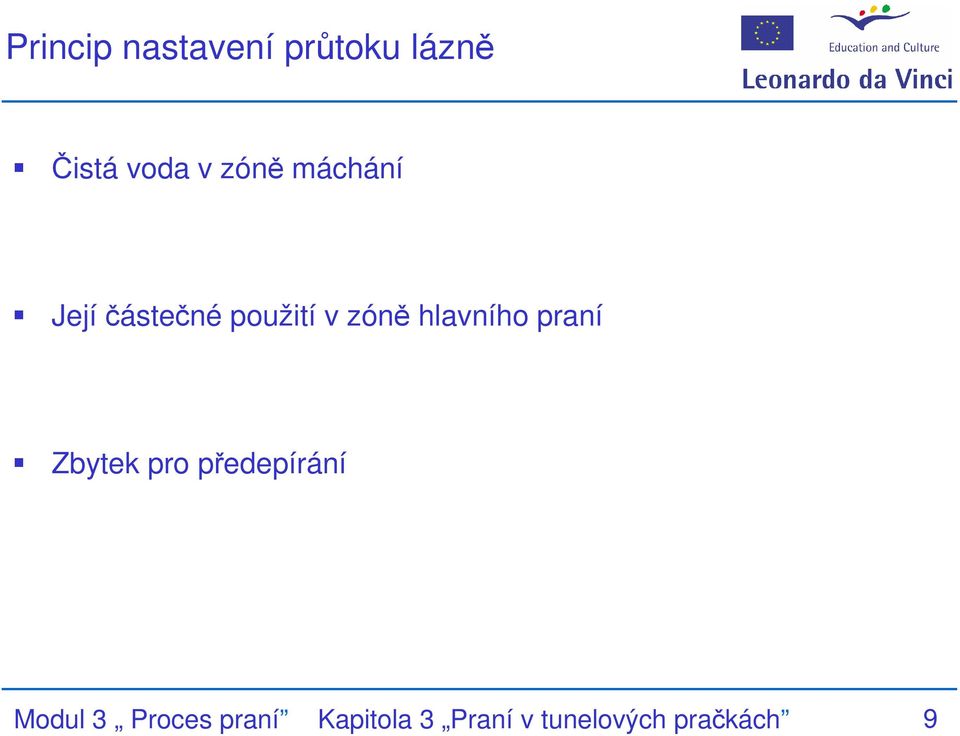

9 Princip nastavení průtoku lázně Čistá voda v zóně máchání Její částečné použití v zóně hlavního praní Zbytek pro předepírání Modul 3 Proces praní Kapitola 3 Praní v tunelových pračkách 9

10 Výměna lázně prádlo průtok čisté vody Předepíráníh Hlavní praní máchání Zdroj: ecolab Modul 3 Proces praní Kapitola 3 Praní v tunelových pračkách 10

11 Výměna lázně Zdroj: Jensen Gruppe Modul 3 Proces praní Kapitola 3 Praní v tunelových pračkách 11

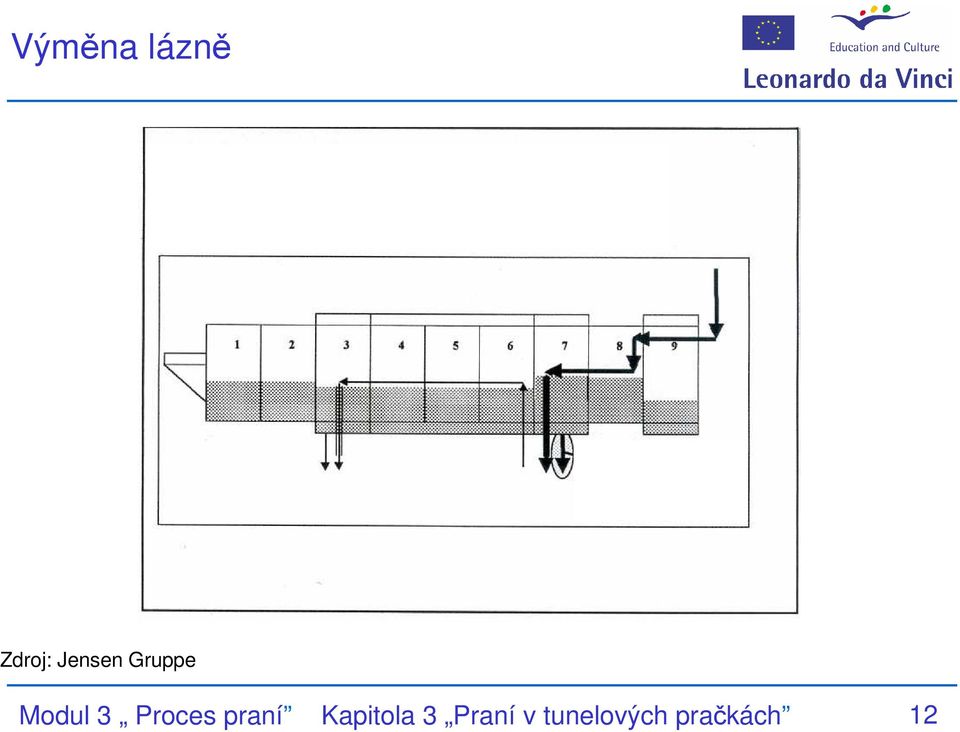

12 Výměna lázně Zdroj: Jensen Gruppe Modul 3 Proces praní Kapitola 3 Praní v tunelových pračkách 12

13 Výměna lázně Měření alkality Zdroj: DIVERSEY LEVER Před první výměnou lázně Alkalita Před druhou výměnou lázně Po druhé výměně lázně Modul 3 Proces praní Kapitola 3 Praní v tunelových pračkách 13

14 Předepírání s vodou z lisování Hlavní praní Předepírání Zásobník Modul 3 Proces praní Kapitola 3 Praní v tunelových pračkách 14

15 Přenos lázně Přenos prádlem (vázaná lázeň) - Typ vlákna - Konstrukce - Kvalita výroby textilie Přenos pomocí mechanizmu dopravy (volná lázeň) - Poměr lázně - Přenos spodem, přenos středem - Perforované/neperforované stěny bubnu Modul 3 Proces praní Kapitola 3 Praní v tunelových pračkách 15

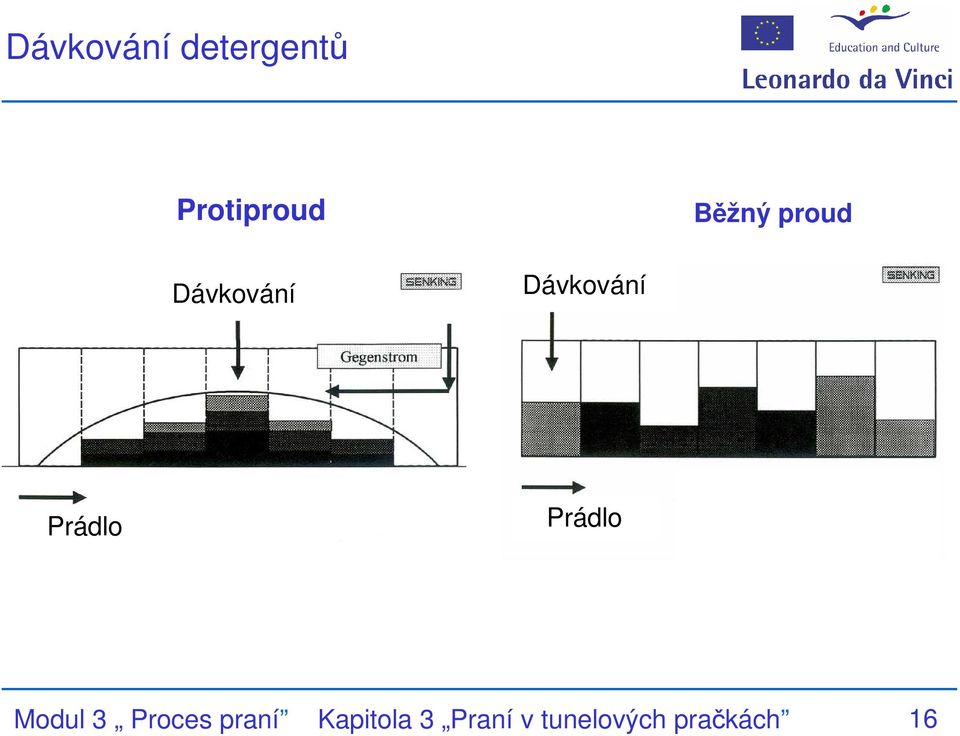

16 Dávkování detergentů Protiproud Běžný proud Dávkování Dávkování Prádlo Prádlo Modul 3 Proces praní Kapitola 3 Praní v tunelových pračkách 16

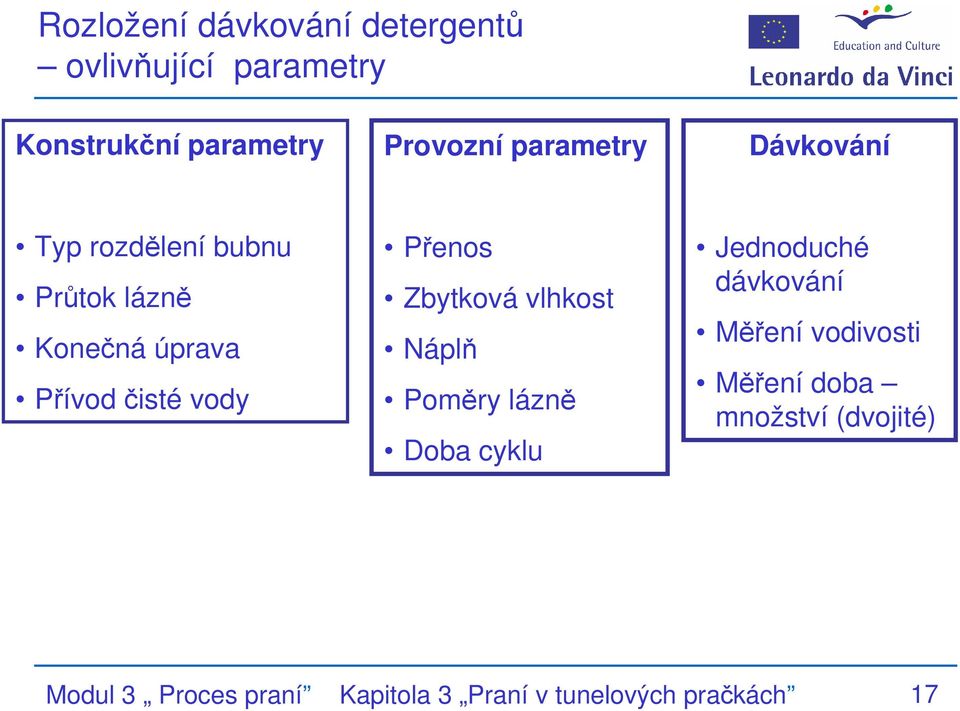

17 Rozložení dávkování detergentů ovlivňující parametry Konstrukční parametry Provozní parametry Dávkování Typ rozdělení bubnu Průtok lázně Konečná úprava Přívod čisté vody Přenos Zbytková vlhkost Náplň Poměry lázně Doba cyklu Jednoduché dávkování Měření vodivosti Měření doba množství (dvojité) Modul 3 Proces praní Kapitola 3 Praní v tunelových pračkách 17

18 Parametry ovlivňující mechanickou energii Mechanická energie je určována: Průměrem bubnu Otáčkami bubnu (počet) Typem otáčení bubnu (oscilace, rotace) Úhlem padání Změna chodu (doba cyklu doba intervalu) Žebra: tvar, výška, uspořádání Poměrem náplně (množstvím náplně) Poměrem lázně Modul 3 Proces praní Kapitola 3 Praní v tunelových pračkách 18

19 Parametry ovlivňující mechanickou energii Parametry Výška, padání Rychlost nárazu Průtok lázně, turbulence průtoku Modul 3 Proces praní Kapitola 3 Praní v tunelových pračkách 19

20 Tunelová pračka rotace bubnu Modul 3 Proces praní Kapitola 3 Praní v tunelových pračkách 20

21 Srovnání rotace oscilace Vyšší mechanická energie je důležitá pro některé typy zašpinění, např. Pracovní oděvy mastnota z pokožky, motorový olej, minerální oleje Prádlo se špínou z jídla (vejce, pigmenty, škrob, olej, mléko, kakao) Modul 3 Proces praní Kapitola 3 Praní v tunelových pračkách 21

22 Mechanické působení La Reine des Blanchisseusses Queen of washer Le Petit Journal 1893 Drhnutí na valše Naklepávání prádla Modul 3 Proces praní Kapitola 3 Praní v tunelových pračkách 22

23 Mechanické vlivy Složky mechanického působení: Tření Stlačování Průtok Tření Průtok Tření Průtok Stlačování Stlačování Oscilační působení na praní Rotační působení na praní Modul 3 Proces praní Kapitola 3 Praní v tunelových pračkách 23

24 Mechanické vlivy Výhody stlačování ve srovnání s třením? Rychlejší absorpce chemikálií Rychlejší zřeďování chemikálií Menší zaklínování povrchů textilií Menší tvorba žmolků Žádná deformace prádla Rotační pohyb prádla je účinnější a jemnější než tření Modul 3 Proces praní Kapitola 3 Praní v tunelových pračkách 24

25 Oddělení počet oddělení Namáčení (volitelné) 1-2 Zóna předepírání 2-4 Zóna hlavního praní 3-6 Zóna máchání 2-6 Konečná úprava 1-2 (Odvodňování) Modul 3 Proces praní Kapitola 3 Praní v tunelových pračkách 25

26 Předepírání - parametry Hladina lázně Průtok lázně Intenzita průtoku lázně střední až vysoká běžný proud střední Původ vody ze zóny máchání (2/3), odvodňování, příp. studená voda Vypouštění Množství detergentů Teplota Počet oddělení, trvání do kanalizace velké < 40 C, nebo vysoká (záleží na typu špíny) 2 až 3 oddělení Modul 3 Proces praní Kapitola 3 Praní v tunelových pračkách 26

27 Hlavní praní - parametry Hladina lázně Průtok lázně Intenzita průtoku lázně nízká protiproud, výměna lázně nízká Původ vody ze zóny máchání (1/3) Vypouštění Množství detergentů Teplota Počet oddělení, trvání Směsové textilie z prvního oddělení do kanalizace střední vysoká 15 min (desinfekce), nejméně 3 oddělení Ochlazování Modul 3 Proces praní Kapitola 3 Praní v tunelových pračkách 27

28 Máchání - parametry Hladina lázně Průtok lázně Intenzita průtoku lázně Původ vody Vypouštění Teplota Počet oddělení, trvání střední až vysoká protiproud, případně s výměnou lázně vysoká čistá voda, příp. voda z lisování z prvního oddělení zóny předepírání, příp. ze zóny hlavního praní do kanalizace snižující se Ochlazování pro směsové textilie nejméně tři oddělení Modul 3 Proces praní Kapitola 3 Praní v tunelových pračkách 28

29 Máchání v protiproudém procesu Poměr náplně Poměr lázně Kapacita lázně 50 l/kg 2 l/kg 14 l/kg Doba cyklu Typ textilie nejméně 1,5 min PES/ba Modul 3 Proces praní Kapitola 3 Praní v tunelových pračkách 29

30 Konečná úprava - parametry Hladina lázně Průtok lázně Intenzita průtoku lázně Původ vody Vypouštění nízká stojící lázeň nulová čistá voda, příp. ze zásobníků do zásobníků Teplota Počet oddělení, trvání nízká nejméně jedno oddělení Modul 3 Proces praní Kapitola 3 Praní v tunelových pračkách 30

31 Desinfekce Tepelná desinfekce Chemicko-tepelná desinfekce Chemická desinfekce Teplota Teplota a desinfekční činidlo Desinfekční činidlo 92 C, 10 min 85 C, 15 min Pro bavlnu für Baumwolle Zdroj: Hychem C Bavlna a směsová příze polyesterbavlna CO und PES/CO und sonstige Fasern Teplota místnosti, doba 12 hodin Modul 3 Proces praní Kapitola 3 Praní v tunelových pračkách 31

32 Rozdělení teploty Zahřívání nástřikem páry Výměna lázně Výměna lázně Modul 3 Proces praní Kapitola 3 Praní v tunelových pračkách 32

33 Rozdělení teploty Ochlazování pro směsové materiály, jako je PES/ba 3 až 4 K/min Tepelná desinfekce - Sledování rychlosti zahřívání a mísení - Stroje s jedním bubnem: může dojít k teplotním rozdílům Modul 3 Proces praní Kapitola 3 Praní v tunelových pračkách 33

34 Bělení H 2 O 2, Na-perborát, Na-perkarbonát - v zóně hlavního praní - teplota 80 až 90 C - dávkování 80 až 120 mg/l O 2 - trvání 8 až 12 min - hodnota ph 8 až 12 Kyselina peroctová - v sekci hlavního praní nebo v sekci máchání - teplota 40 až 70 C - dávkování 600 až 250 mg/l O 2 - doba 20 až 15 min - hodnota ph 6,5 až 12 - vysoké dávkování kvůli nízké teplotě a nízké hodnotě ph Modul 3 Proces praní Kapitola 3 Praní v tunelových pračkách 34

35 Bělení Chlor - V posledním nebo předposledním oddělení máchání - Teplota 25 až 30 C - Dávkování 250 až 400 mg/l aktivního chloru - Trvání 5 až 8 min - Hodnota ph 9 až 10 Modul 3 Proces praní Kapitola 3 Praní v tunelových pračkách 35

36 Použití vody z lisování Vracení vody z odvodňování (odstředivky, lisy) do procesu máchání >>Směrnice pro nemocniční hygienu a prevenci infekce<< Příklad použití Čistá voda, 4l/kg na začátku taktu Čistá voda, 8l/kg prádla Sekural Fongi 0,1 ml/l; tj. 0,6 ml/kg prádla Průtok lázně v hlavním praní uprostřed taktu Lis Máchací voda na začátku taktu Odchozí voda s prádlem po lisování uprostřed taktu Zásobník 2 Zásobník 1 Krankenhaus Technik, 12/1997 Modul 3 Proces praní Kapitola 3 Praní v tunelových pračkách 36

37 Speciální technika za chladu a vlhka Konti Průběh praní Modul 3 Proces praní Kapitola 3 Praní v tunelových pračkách 37

38 Mechanismus techniky za chladu a vlhka princip Využití doby skladování prádla k jeho namočení před skutečným praním. Dávkování detergentů pro silně zašpiněné pracovní oděvy důsledky - Menší zóna předepírání - Méně detergentů - Méně vody na máchání (5-7 l/kg) - Nižší zátěž odpadních vod Modul 3 Proces praní Kapitola 3 Praní v tunelových pračkách 38
