1

2 BR A L SPECIÁLNÍ ŘEŠENÍ PRO OBRÁBĚNÍ HLINÍKOVÝCH PROFILŮ MODULÁRNÍ KONSTRUKCE FLEXIBILITA kompaktní portálové 5osé CNC centrum se dvěma řízenými motory na ose X (gantry) obrábění velkých hliníkových profilů o rozměrech 3-30 m

3 Kompaktní obráběcí centrum BR A L je určeno pro plošné a tvarové obrábění frézováním a vrtáním. Uplatní se zejména při výrobě rozměrných profilů z AL slitin pro potřeby dopravní techniky a při výrobě profilů pro konstrukce moderních budov a hal. Modulární konstrukce stroje umožňuje vyspecifikovat stroj vhodný pro daný typ výroby. Jeho univerzálnost, technické parametry, bohaté příslušenství a výbava umožňuje pokrýt velmi široké spektrum výroby a velmi rychle je možné stroj přizpůsobit na jiný typ výrobku. Technické parametry BR A L Pracovní zdvih X mm Pracovní zdvih Y mm Pracovní zdvih Z mm Max. rychlost v ose X/Y/Z m/min

4 Stroj v 5osém provedení Stroj v 5osém provedení (5 NC os X, Y, Z, A, C) nabízíme s osazením precizní automatickou naklápěcí hlavou HS 662 s vřetenem ES789 (18 kw). Ta umožňuje rychlé a přesné naklopení vřetena pro indexované obrábění ve 3 osách nebo plynulé 5osé obrábění a řezání. Hlava je standardně vybavena pneumatickým zamykacím systémem pro zpevnění osy A, které se uplatní zejména při indexovaném obrábění Al slitin. Na objednávku je možné hlavu dodat s absolutním odměřováním HEIDENHAIN. Alternativou může být výkonnější hlava HS678. HS662 HS678 Pracovní zdvih v ose A ±110 ±120 Pracovní zdvih v ose C ±400 ±245 Max. rychlost v ose A/C /min 13000/ /12000 Provozní otáčky rpm Výkon vřetena S6 (S1) kw 15 (18) 25 (22) Točivý moment S6 (S1) Nm 19,1 (20,9) 32 (28) Upínací kužel HSK F63 A63

5 Hlava HS662 s vřetenem ES 789 Bez přímého odměřování S přímým odměřováním Kotoučová pila - technické parametry Maximální průměr kotouče Průměr upínacího otvoru Max. hmotnost kotouč +upínač mm 300 mm 30 kg 5 možnost volby speciálních zakázkových držáků Aigner možnost dodání vyvažovaček nástrojů Haimer

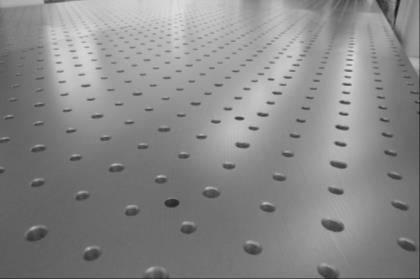

6 Typy pracovních stolů a upínacích systémů Pracovní stůl z šedé LITINY Pracovní stůl z HLINÍKU Typy upínacích systémů Univerzální pracovní stůl ze šedé litiny s příčnými upínacími T drážkami pro normalizované T matice je vhodný zejména pro obrábění materiálů z hliníkových slitin. Navíc umožňuje rychlé a přesné upínání různých upínacích přípravků, strojních svěráků, děliček, otočných stolů apod. Odlitek je po vyhrubování stabilizačně žíhán, a pak jemně dokončen. Toto je zárukou rovnosti, přesnosti a dlouhodobé tvarové stálosti. Univerzální pracovní stůl z HLINÍKU opatřený závity M10 v rastru 100 x 100 mm je vhodný zejména pro obrábění hliníkových slitin, plastů a kompozitů. mechanické upínání hydraulické upínání pneumatické upínání

7 Výměna nástrojů Výměnu nástrojů je možné realizovat dvěma způsoby. Ruční výměna nástrojů je vhodná do výroby, kde se nástroje mění jen v delších časových intervalech. Automatická výměna je vhodná ve všech ostatních případech. Součástí výměníku nástrojů jsou i programové opce nástrojového hospodářství (TOOL MANAGER) podle typu řídicího systému a jeho možností. Technické parametry Typ výměníku rotační talířový Počet pozic 12 Max. průměr nástroje mm 190 Max. hmotnost nástroje kg 5 Max. hmotnost všech nástrojů kg 30 Čas samotné výměny s 10 Čas výměny (metoda tříska tříska) s 18

8 Technologie protlačování

9 Řídicí systém Stroj je standardně dodáván s řídicím systémem HEIDENHAIN itnc530 HSCI nebo se systémem SIEMENS SINUMERIK 840D SL. Volba systému je závislá zejména na kvalifikaci obsluhy a jejích zvyklostech.

10 Technické parametry Geometrická přesnost stroje Přesnost polohování osa X mm/m 0,04 Přesnost polohování osa Y mm/m 0,03 Přesnost polohování osa Z mm/m 0,02 Opakovaný nájezd osa X mm 0,04 Opakovaný nájezd osa Y mm 0,03 Opakovaný nájezd osa Z mm 0,02 Přesnost polohování A/C arcsec 40 Opakovaný nájezd A/C arcsec 20 Doplňující technické parametry Jištění přípojky A 50 Napětí V 400 Připojovací průřez vodičů mm Frekvence Hz 50 / 60 Přípojka tlakového vzduchu MPa 0,6 1,0 Průměr přípojky vzduchu 1/4 Spotřeba tlakového vzduchu l/min 250

11 Sondy, měření a ustavení Stroj může být dodán s nástrojovou (měření délky a průměru nástroje) a ustavovací sondou (měření a ustavení obrobku). Funkce měření jsou závislé na typu řídicího systému. Podporují uživatele a pomáhají redukovat ztrátové časy. Sondy nabízí standardně mnoho předem připravených cyklů pro automatické seřízení obrobku po upnutí, nastavení počátku obrábění, nulového bodu, změření nástroje a konečné změření obrobeného dílce.

12 Železniční průmysl

13 Dopravní průmysl

14 Budovy a haly

15 Kontakt BLUE RAY a.s., provozovna Pištín 134 Pištín Pištín Česká republika tel./fax: web:
