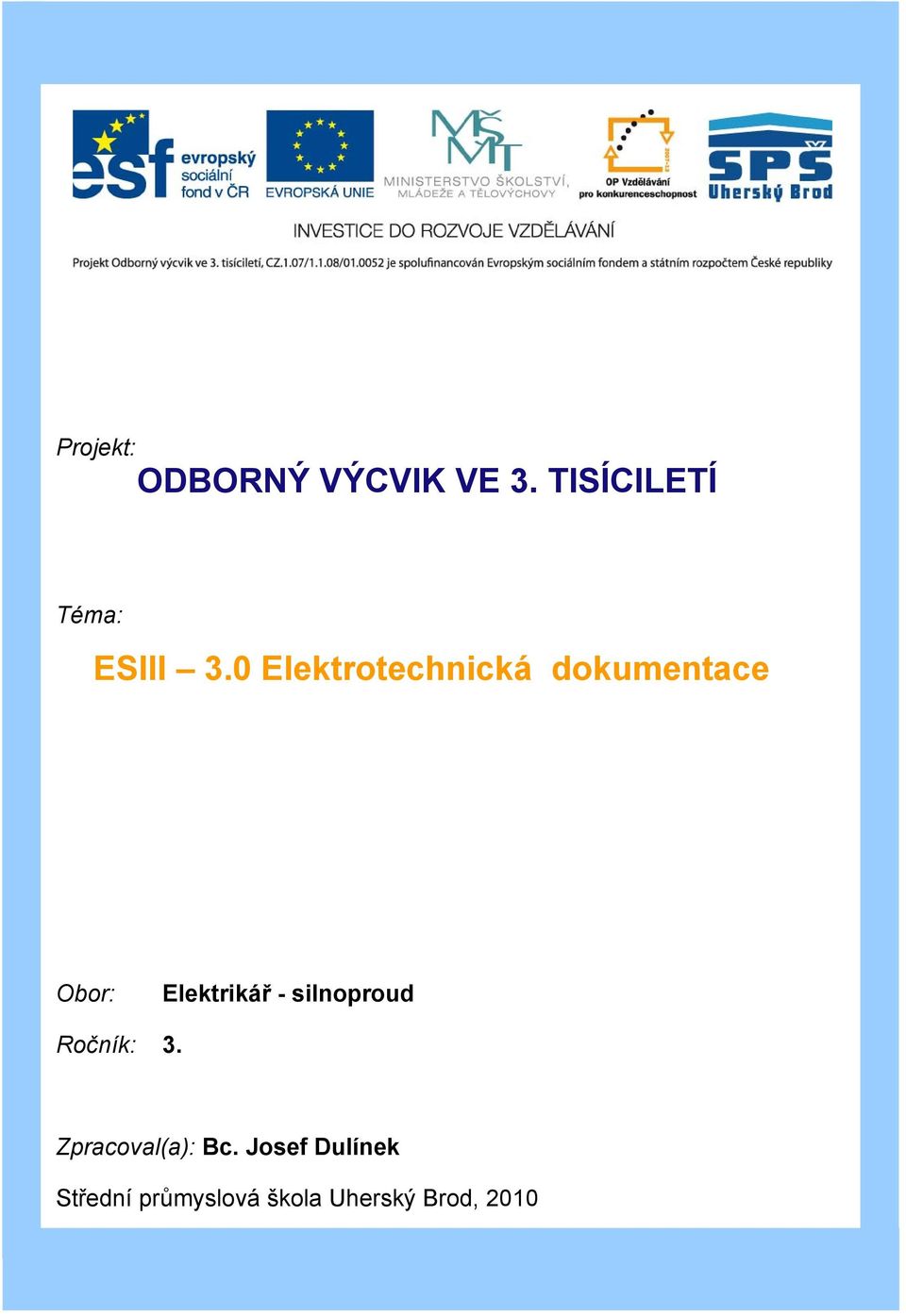

1 Projekt: ODBORNÝ VÝCVIK VE 3. TISÍCILETÍ Téma: ESIII 3.0 Elektrotechnická dokumentace Obor: Elektrikář - silnoproud Ročník: 3. Zpracoval(a): Bc. Josef Dulínek Střední průmyslová škola Uherský Brod, 2010

2 OBSAH 1. Elektrotechnická dokumentace Dokumentace projektu Skladba dokumentace Literatura... 5

3 1. Elektrotechnická dokumentace 1.1. Dokumentace projektu Dokumentace projektu sestává z více stránek potřebného významu (obsah, technická zpráva, schematické zapojení, instalační výkresy, výpisy materiálu, výpisy / výkresy svorek / kabelů atd.) Všechny stránky dokumentu musí mít značení dokumentu (projektu) Skladba dokumentace Obsah V dokumentaci musí být seznam jednotlivých stránek projektu s jejich názvy a použitým značením. Výkres zapojení (Circuit diagram) Dokumentace musí vždy obsahovat výkres zapojení (schematické zapojení), které dává jednoznačný přehled o funkci a ovládání daného elektrického zařízení. Všechny vodiče musí být jednoznačně identifikovány. Montážní schéma (Connection diagram) Dokumentuje fyzické spoje (EN/IEC 61082). Musí ukazovat, kam je každý připojovací bod přístroje napojen. Podle tohoto diagramu je možné provést fyzické propojení přístrojů a sestav. Výpis zapojení (Connection List / Table) Podle EN/IEC má být k dispozici výpis spojů formou ODKUD KAM vede. Výpis a výkres svorek (Terminal List / Drawing) Zahrnují všechny potřebné informace o napojení, umístění a značení svorek. Výpis a výkres kabelů Zahrnuje všechny potřebné informace o instalaci, zapojení a umístění kabelů mezi přístroji a pracovními celky. Výpisy materiálu Výpisy musí podle EN/IEC obsahovat dostatek informací pro objednání nových nebo náhradních součástek, dílů, přístrojů atd. Jeden výpis uvádí celkový přehled použitého materiálu (počet, typy, výrobce, ), jiný výpis uvádí každý použitý přístroj a díl separátně s odkazem na umístění v dokumentaci a v zařízení a s potřebnými technickými údaji. Dokumentování symbolů Podle EN musí být nestandardní symboly použité v projektu dokumentovány, aby příjemce dokumentace rozuměl jejich významu. Dokumentace v cizím jazyku Podle EN musí být elektrotechnická dokumentace určená na export vytvořena v jazyku příjemce. Standardní symboly Elektrické symboly použité ve schématu musí odpovídat normě EN (základní symboly). Od těchto symbolů lze odvodit další potřebné symboly. Značení symbolů Symboly musí být označeny písmenkovým kódem podle jejich významu (K, KM, ) dle EN doplněným o identifikační číslo (pořadí, stránka/pořadí, atd.). Značení symbolů musí začínat znaménkem minus (-).

Skladba dokumentace Obsah V dokumentaci musí být seznam jednotlivých stránek projektu s jejich názvy a použitým značením.

4 Funkce Ovládací přístroje, optické signalizační přístroje a displeje musí být podle normy EN/IEC jasně a trvale označeny funkcí přímo na přístroji nebo poblíž. Toto funkční označení (např. STOP, PORUCHA atd.) musí korespondovat s označením těchto přístrojů v dokumentaci. Několik symbolů odděleně Mnohé součástky jsou ve schématu znázorněny několika schematickými symboly, které mohou být umístěny na různé stránky výkresu (např.: stykač má symbol cívky, 3P a pomocného kontaktu). Každý oddělený symbol musí mít odkaz na navazující symbol (v souladu s referenčním systémem podle normy EN/IEC ). Dílčí značení symbolů Mnohé součástky jsou ve schématu znázorněny několika schematickými symboly, které jsou však stejné (např.: reverzační stykač má dvojici cívek i kontaktů). Potom každý symbol musí mít základní značení symbolu (např. KM4) a dílčí značení 1, 2 atd., pro rozlišení ( KM4.1 a KM4.2) Referenční značení symbolů Umožňuje definovat umístění a funkční úroveň prvku pomocí znamének + (umístění) a = (vyšší funkční úroveň). Celkové značení symbolů zahrnuje potom i referenční značení, např. =G1+A1-F15 Značení vodičů Podle EN/IEC má být konec každého vodiče zřetelně a trvale označen. Musí být možné zapojit rozpojené vodiče zpět na správné místo bez ohledu na jejich počet. Značení vodičů musí být uvedeno v dokumentaci a musí být možné zhotovit výpis značení vodičů. Barevné značení vodičů Dle EN/IEC mají být v dokumentaci použity anglické zkratky pro barevné značení vodičů (např. BK pro černou barvu, RD pro červenou atd.). Čáry-spoje Čáry reprezentující spoje mohou být ve výkresu přerušeny, aby se nekřížili s větším počtem jiných spojů nebo aby pokračovaly na další stránky schematického výkresu. Konce těchto čar musí být označeny vzájemnými odkazy, které umožňují identifikaci těchto spojů. Tloušťka čar Čáry mají být nejméně 0.18 mm široké a podle normy EN/IEC by měly mít tloušťku mm. Pokud se ve výkresu použijí čáry s několika šířkami, potom poměr jejich šířek by měl být minimálně 2:1 (např. jedna čára je 0,25mm, druhá musí být min. 0.5mm, atd.) Pokud se ve výkresu použijí čáry s několika šířkami, potom by poměr jejich šířek měl být minimálně 2:1 (např. jedna čára je 0,25 mm, druhá musí být min. 0.5 mm atd.).

Několik symbolů odděleně Mnohé součástky jsou ve schématu znázorněny několika schematickými symboly, které mohou být umístěny na různé stránky výkresu (např.

5 2. Literatura Časopis ETM 6/2009 Tkotz, K. a kol.: Příručka pro elektrotechnika, 2008
