1 1 Instalační manuál pro digitální videorekordér

2 2 1. DVR hlavní desky k záchytné desky 4 kanály 30 snímků 4 kanály 60 snímků 4 kanály 120 snímků

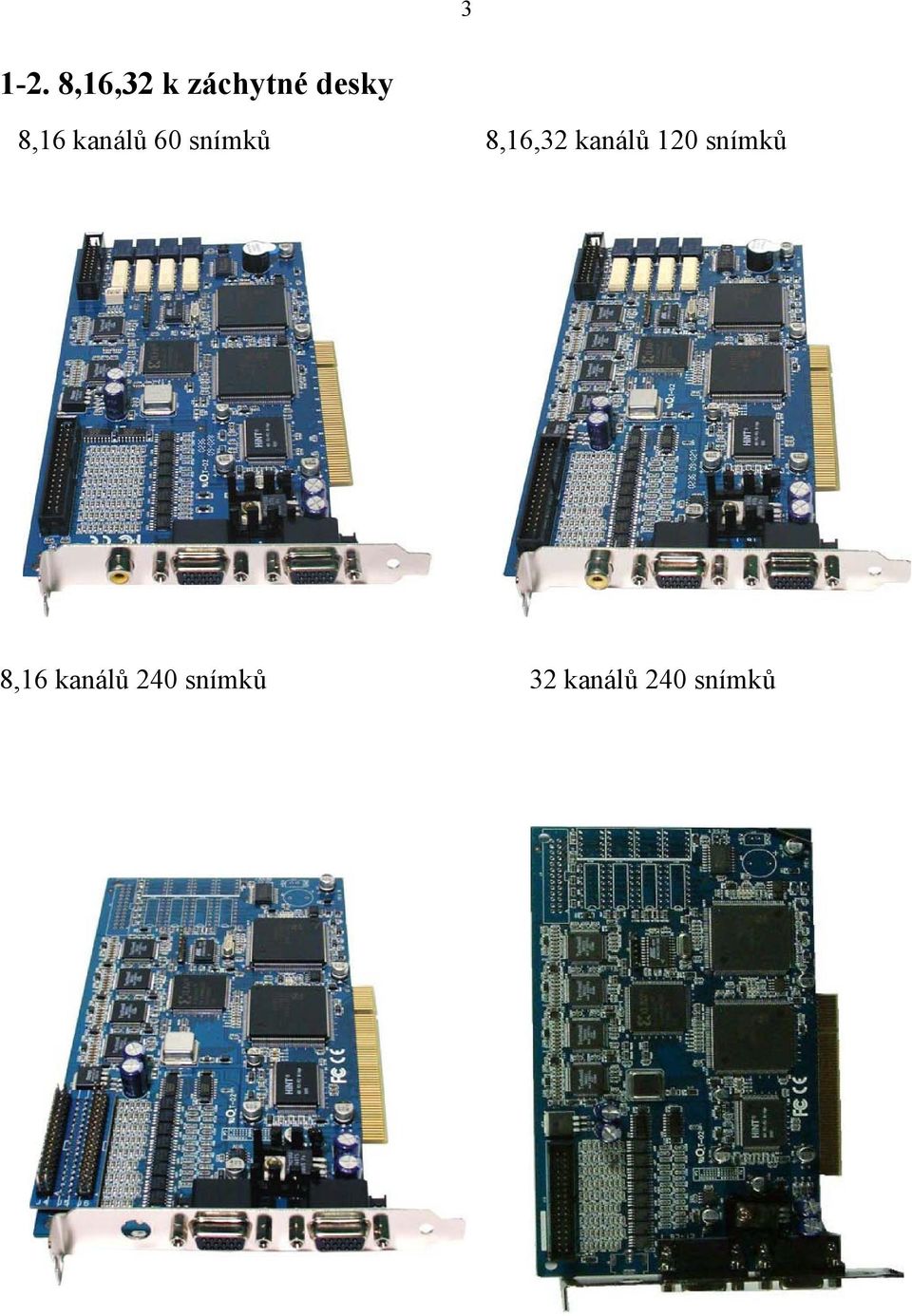

3 ,16,32 k záchytné desky 8,16 kanálů 60 snímků 8,16,32 kanálů 120 snímků 8,16 kanálů 240 snímků 32 kanálů 240 snímků

4 Desky živého videa 8 k deska živého videa 16 k deska živého videa

5 5 2. Popis desek k záchytná deska DOHLED č.pin červená strana popis uzemnění senzor/ relé k základní desce ke krytu TV výstup (celá obrazovka, přepínač) Kamerové vstupy 1 až 4 k

6 k záchytná karta TV výstup Kamerové vstupy 1 až 16 červená strana senzor/ relé dohled č. pin popis DOHLED zem TV výstup (celá obrazovka, přepínač) kamerové vstupy 1 až 8 kamerové vstupy 9 až 16

7 deska živého videa TV výstup kamerové vstupy 1 až 16 připojení BNC desky TV výstup (dělená obrazovka) konektor kamery (k záchytné desce) kabel číslo kamery Poznámka: Propojení s deskami 240 snímků, kabel 2,3 potřebný pro náhradu

8 RS232 na RS485 deska (příslušenství) pro PTZ kameru RS-422/485 rozhraní, připojit PTZ kameru RS-232 rozhraní, připojit COM1 nebo COM2 od základní desky deska připojení napájení (výběr jednoho)

9 9 3. Propojení Viz. CD pro instrukce propojení (spustit Board connection.exe) 4 k s deskou senzorů 8 k s deskami senzorů

10 10 16 k s deskami senzorů 16 k (8 k) s připojením zadního panelu

11 11 16 k/ (8 k) a desky živého videa s připojením zadního panelu 16 k 240 snímků /s a desky živého videa s připojením zadního panelu

12 12 32 k 240 snímků /s záchytné zabezpečení s připojením pig-tail Poznámka: pig-tail může použít pouze 32 k

13 13 4. Senzorový vstup a reléový výstup 4-1. Propojení senzoru a relé Senzorový vstup Reléový výstup

14 Typ zadního panelu Č. PIN. Popis 1 až16 Vstup senzorů 1 až 16 17,18 Vstup uzemnění 19 až 22 Reléový výstup 1 až 4 23,24 Výstup uzemnění

15 k senzorová I/O deska Č. PIN Popis 1 až 4 Vstup senzorů 1 až 4 5 až 8 NC 9 Vstup uzemnění 10,11 Výstup uzemnění 12 Výstup relé 4 13 Výstup relé 3 14 Výstup relé 2 15 Výstup relé 1 Poznámka k reléovému propojení Zapnutím se "reléový výstup" (pin 19 až 22) může nakrátko propojit s "výstupním uzemněním" (pin 23, 24). Kontaktní hodnoty: 30 V DC 1 A, 125 V AC 1 A

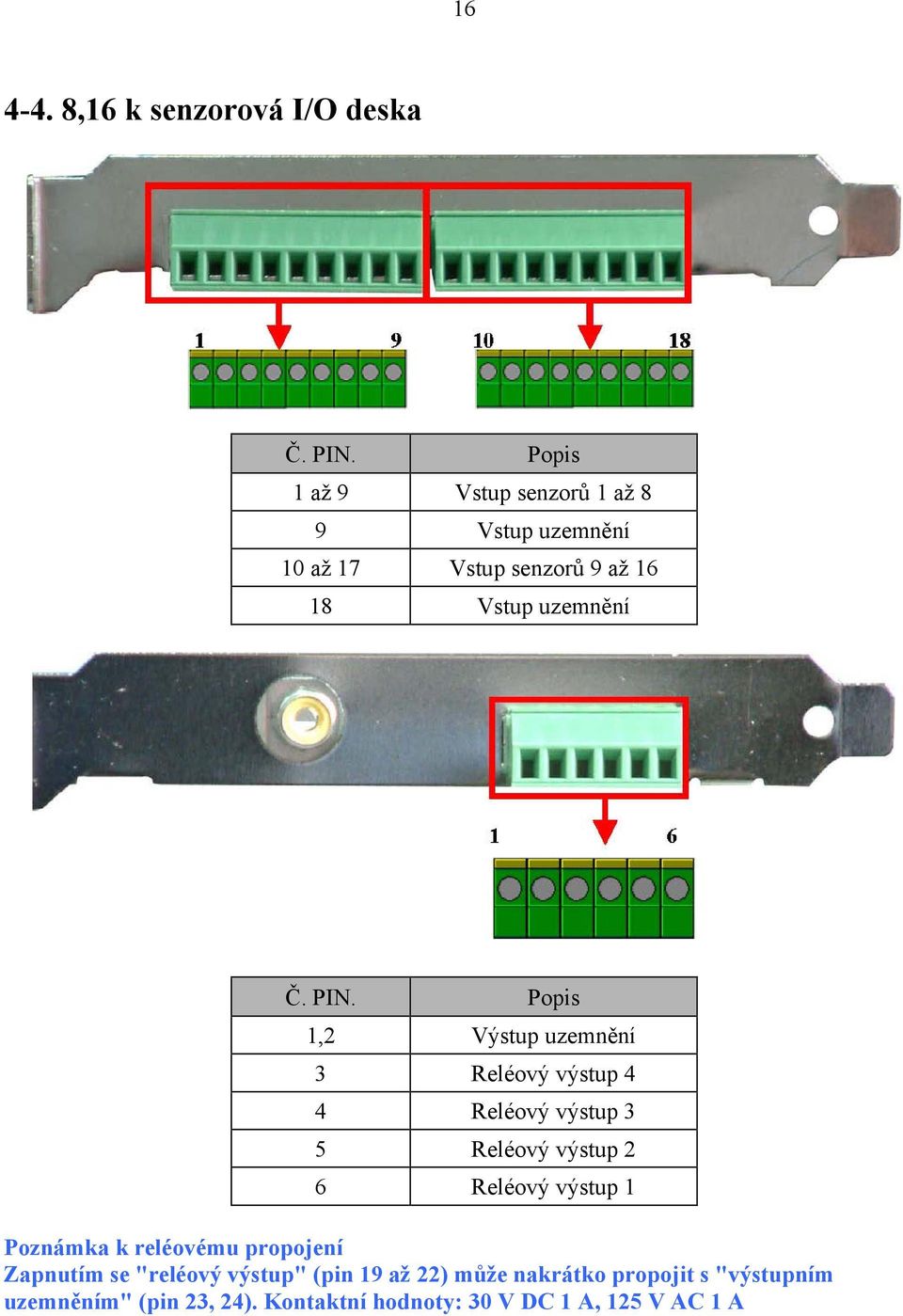

16 ,16 k senzorová I/O deska Č. PIN. Popis 1 až 9 Vstup senzorů 1 až 8 9 Vstup uzemnění 10 až 17 Vstup senzorů 9 až Vstup uzemnění Č. PIN. Popis 1,2 Výstup uzemnění 3 Reléový výstup 4 4 Reléový výstup 3 5 Reléový výstup 2 6 Reléový výstup 1 Poznámka k reléovému propojení Zapnutím se "reléový výstup" (pin 19 až 22) může nakrátko propojit s "výstupním uzemněním" (pin 23, 24). Kontaktní hodnoty: 30 V DC 1 A, 125 V AC 1 A

17 17 5. Zahájení Pokyny pro instalaci záchytné karty MPEG4: 1. Volba základní desky podporující čipy Intel jako: Intel 845PE, Intel 865PE...apod. 2. Volba VGA karty podporující čipy ATI jako: ATI radeon 9200, ATI radeon Pro nahrávání zvuku prosíme připojit mikrofon k zesilovači, potom připojit zesilovač k záchytné kartě. 4. Pro připojení PTZ kamery prosíme připojit k DVR prostřednictvím desky konvertoru (RS232- RS485) 5-1. Instalace Direct X 8.0 nebo novější verze Všechno firemní software vyžaduje instalovaný driver DirectX 8,0 na vašem systému. Jestliže máte operační systémy W2000/XP, pak již máte tuto novější verzi U systémů W98, 98SE nebo ME je lépe se před instalací firemního software přesvědčit nebo DirectX přeinstalovat Instalace driverů DVR drivery podporují Win9x a Win2000/WinXP, zvolit správný adresář pod DVR_Driver. Tato instalace driverů je v anglické verzi Windows 2000, ale je stejná pro ostatní operační systémy. Nejprve nalezne Win2000 automaticky desku jako nové zařízení hardware. Poznámka: Prosíme vymažte všechny drivery DVR v Device Manager před instalací, jestliže byly dříve nainstalovány.

18 18 1. Instalovat DVR driver 2. Kliknout na NEXT pro instalaci 3. Instalátor zobrazí seznam zařízení, kliknout na "Install" Poznámka: Jestliže už byl na systém nainstalován driver, seznam se nezobrazí.

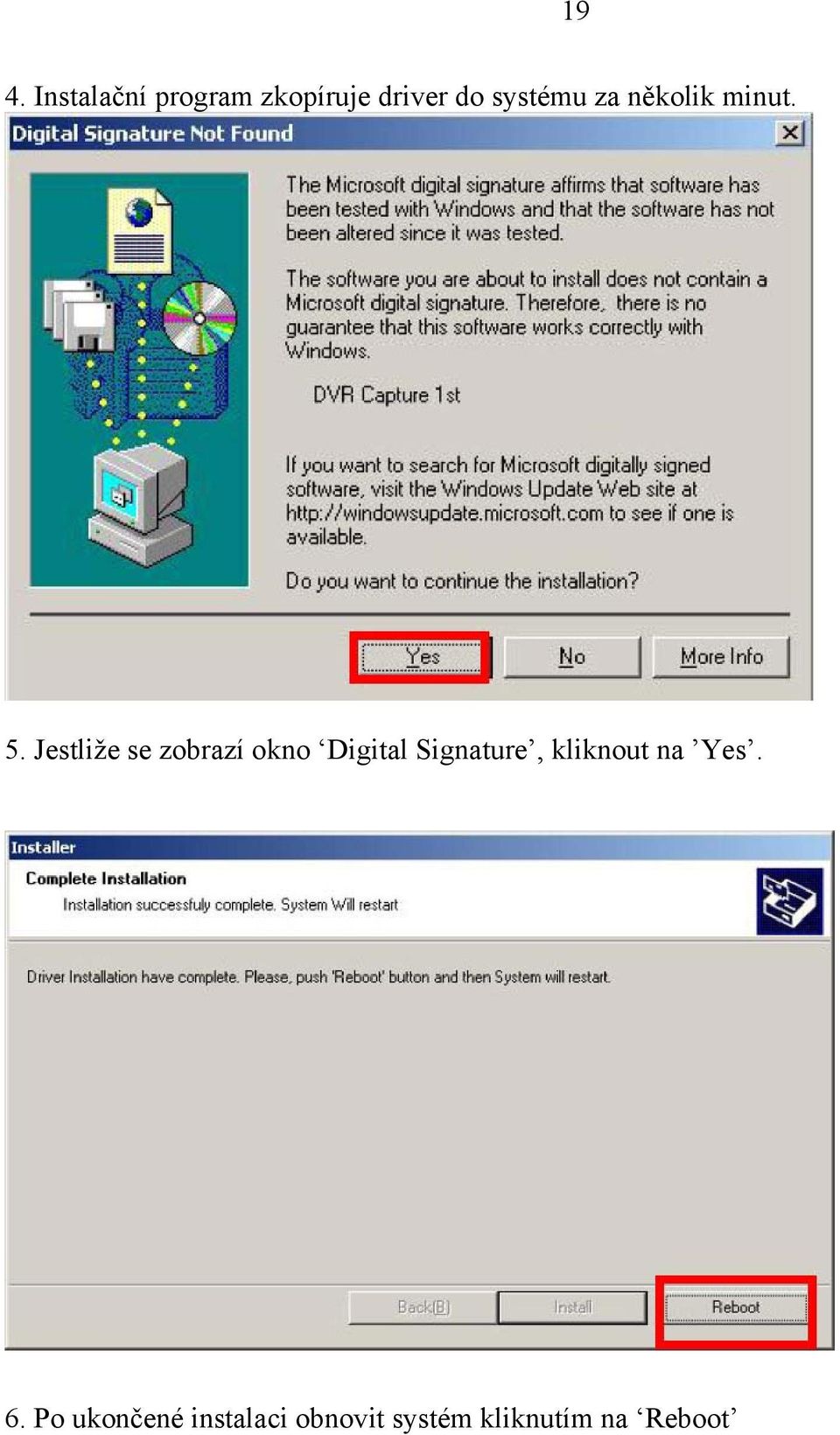

19 19 4. Instalační program zkopíruje driver do systému za několik minut. 5. Jestliže se zobrazí okno Digital Signature, kliknout na Yes. 6. Po ukončené instalaci obnovit systém kliknutím na Reboot

20 20 V Device Manager by mělo být několik driverů vašeho systému podle modelu, jestliže se úspěšně instalovala DVR deska. Přesvědčete se o tom snímků DVR Capture 1 st DVR Capture Secondary snímků DVR Capture 1 st DVR Capture 2 nd DVR Capture Secondary snímků DVR Capture 1 st DVR Capture 2 nd DVR Capture 3 rd DVR Capture 4 th DVR Capture Secondary snímků DVR Capture 1 st DVR Capture 2 nd DVR Capture 3 rd DVR Capture 4 th DVR Capture 5 th DVR Capture 6 th DVR Capture 7 th DVR Capture 8 th DVR Capture Secondary

21 Instalace software 1. Spustit DVR_Install\Setup.exe z CD-ROM 2. Zvolit jazyk, kliknout na Next 3. Zvolit NTSC nebo PAL a NEXT

22 22 4. Zadat uživatelské jméno a heslo pro systémového administrátora 5. Kliknout na OK - Instalace Adobe Reader 1. Kliknout na Yes jestliže ještě nemáte nainstalovaný Adobe PDF Reader. 2. Kliknout na Next pro instalaci Adobe PDF Reader. 3. Kliknout na OK

23 23 - Instalace DirectX Kliknout na Yes jestliže je starší verze DirectX než Kliknout na Yes 3. Kliknout na OK pro dokončení 4. Kliknout na Finish, pak se systém znovu obnoví.

24 24 Pak můžete použít program z menu desktop nebo Start - DVR System Poznámka: Před nahráním obrázku prosíme jít do DVR Setup-Image Tool, vytvořit souborový systém

25 Rozlišení monitoru Všechna firemní software jsou vhodná pro rozlišení monitoru 1024 x 768 pixel. Jestliže váš monitor toto rozlišení nepodporuje nebo není nastaven požadovaným způsobem, mohou firemní programy špatně fungovat ve vašem systému. Nastavení monitoru je následující.

26 Výkonový management & Vlastnosti zobrazení Jestliže se zvolí některé výše uvedeného příslušenství, aplikační program s ním může mít konflikt. Proto je dobré se podívat v systému na možné konflikty zvoleného příslušenství.

27 27 6. Specifikace 6-1. Hardware Název modelu 30 snímků /s 60 snímků /s 120 snímků /s 240 snímků /s vstupy kamery 4 4, 8, 16 8, 16, 32 Podporované rozlišení 704*576(PAL), 640*480(NTSC), (*1) 352*288(PAL), 320*240(NTSC) Celkové nahrávání snímky /s 25(PAL) 30(NTSC) 50(PAL) 60(NTSC) 100(PAL) 120(NTSC) 200(PAL) 240(NTSC) Typ konektoru vstup senzoru, reléový výstup Funkce TV výstupu (*2) Dohledová funkce komprese video Kabel PIG TAIL / zadní panel 4/ 16 / (pouze záchytná karta), 2 (s kartou živého videa) ano MJPEG / MPEG 3 (*1):32 k rozlišení pouze 352*288(PAL), 320*240(NTSC) (*2): Celá obrazovka a automatický sekvenční přepínač ze záchytné karty, s připojením desky živého videa možnost rozdělení obrazovky Požadované PC specifikace Nahrávací 30 snímků/s 60 snímků/s 120 snímků/s 240 snímků/s rychlost CPU Intel Pentium III 866 MHz Intel Pentium IV 1.6 GHz Základní Intel 815EP Intel 845 Chipset deska Karta AGP typ podpora 1024x768 True-color (čip ATI) VGA RAM 128MB 256MB HDD 5400RPM 7200RPM O/S Win9x/ Windows2000 SP4 /Windows XP SP1

28 28 Doporučené PC Nahrávací 30 snímků/s snímků/s rychlost snímků/s snímků/s CPU Pentium IV Pentium IV 1.6GHz Pentium IV 2.4GHz Základní deska Intel 845 Chipset Intel 865 PE Chipset VGA karta nvidia GeForce2 MX 32MB RAM ATI Radeon 9200 ATI Radeon HDD 80GB 7200RPM 160GB 7200RPM 6-3. Tabulka doby nahrávání Tabulka rozměru snímků Kompresní mód Rozlišení Kompresní poměr (%) Rozměr snímku (kb) Uložení formát JPEG (kb) 640X JPEG 00 9, x , , x MPEG 00 8, x Doba nahrávání a požadavek na prostor harddisku Nahrávací rychlost 30 snímků/s 60 snímků/s 120 snímků/s 240 snímků/s 1 min 16.5MB 33MB 66MB 133MB 1 hod 843MB 1687MB 3375MB 6750MB 1den 19.8GB 39.5GB 79GB 158GB 1 týden 138.6GB 277GB 554GB 1108GB 2 týdny 277GB 554.5GB 1108GB 2217GB 1 měsíc 594GB 1188GB 2376GB 4752GB

29 29 - plynulá plná nahrávací rychlost (bez detekce pohybu) - kompresní mód MPEG - rozlišení používá formát 320 x poměr kvality videa 90 % Výše uvedená data jsou pouze dosažitelná, ne přesná hodnota. Rozdíly mohou být způsobené jiným nastavením kompresního poměru videa, kvalitou videokamery (menší šum), pohybem objektů, atd. 7 POS připojení 7-1 COM rozhraní Připojit k DVR COM1 nebo COM2 Změnit nastavení rozhraní, aby odpovídalo POS externího zařízení

30 LAN Změnit nastavení rozhraní, aby odpovídalo zařízení (podpora TCP nebo UDP)
