1 'G&AV

2

3

4

5 l luil

6 4«/ Ostavu jadcnwhn vvzkiimn a Ústavit jadcmc fczikv

7 SN

8 r

9 Předkládaná brožura byla napsána k dvacátému výročí založení Ústavu jaderné fyziky ČSAV. Vychází v době, kdy slavíme třicáté výročí osvobození naší vlasti Sovětskou armádou a kdy se všichni zamýšlíme nad svou prací a hodnotíme její výsledky. Publikace má dát čtenáři stručný obraz o vědecké problematice studovaně v našem ústavu, o hlavních výsledcích jak v oblasti základního výzkumu, tak i v oblasti aplikací a informuje o přístrojovém vybavení jednotlivých pracovišť. Jsme si vědomi toho, že jsme nemohli v této brožuře obsáhnout všechny výsledky výzkumu, organizační práce a nejrůznějších činností pracovníků našeho ústavu za uplynulá léta, a prosíme proto o laskavé porozumění. Úvodní slovo o počátcích a rozvoji jaderné fyziky v naší zemi napsal prof. RNDr. Václav Petržilka, DrSc, člen korespondent ČSAV nestor československé jaderné fyziky. I REDAKCNÍ KOLEKTIV /

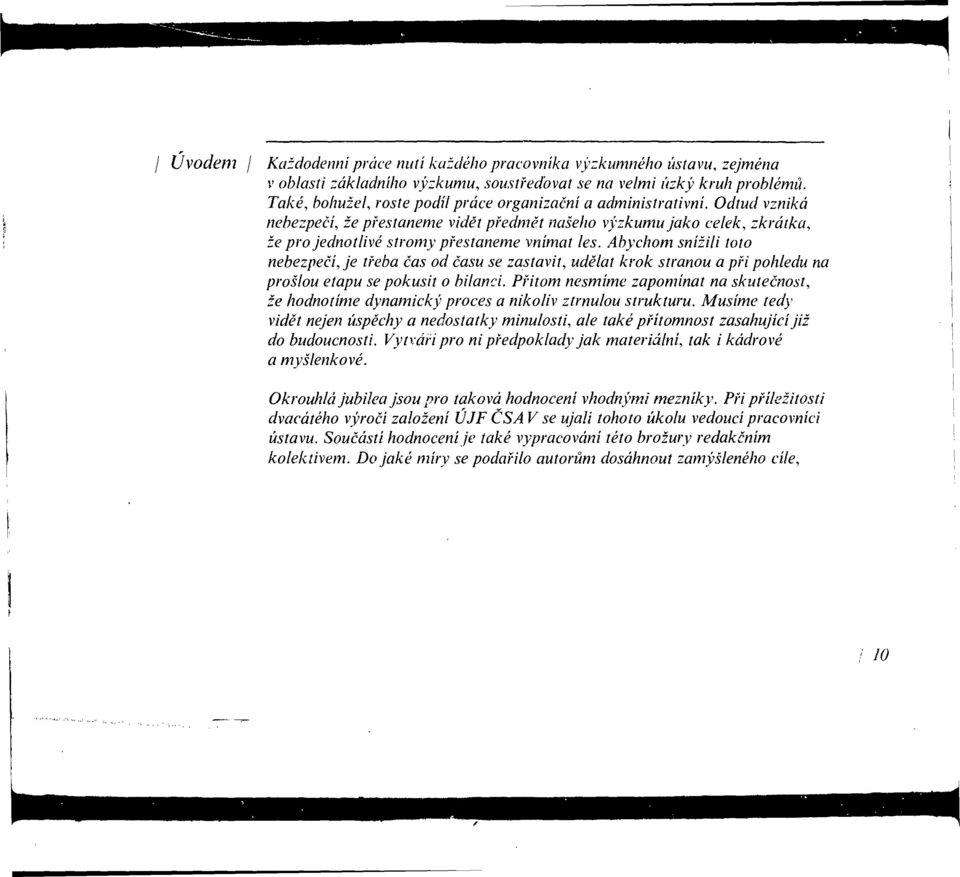

10 Úvodem / Každodenní práce nutí každého pracovníka výzkumného ústavu, zejména v oblasti základního výzkumu, soustřeďovat se na velmi úzký kruh problémů. Také, bohužel, roste podíl práce organizační a administrativní. Odtud vzniká nebezpečí, že přestaneme vidět předmět našeho výzkumu jako celek, zkrátka, že pro jednotlivé stromy přestaneme vnímat les. Abychom snížili toto nebezpečí, je třeba čas od času se zastavit, udělat krok stranou a při pohledu na prošlou etapu se pokusit o bilanci. Přitom nesmíme zapomínat na skutečnost, že hodnotíme dynamický proces a nikoliv ztrnulou strukturu. Musíme tedy vidět nejen úspěchy a nedostatky minulosti, ale také přítomnost zasahující již do budoucnosti. Vytváří pro ni předpoklady jak materiální, tak i kádrové a myšlenkové. Okrouhlá jubilea jsou pro taková hodnocení vhodnými mezníky. Při příležitosti dvacátého výročí založení ÚJF ČSAV se ujali tohoto úkolu vedoucí pracovníci ústavu. Součástí hodnocení je také vypracování této brožury redakčním kolektivem. Do jaké míry se podařilo autorům dosáhnout zamýšleného cíle, 10

11 posoudí laskavě čtenář sám. Z naší strany bychom chtěli dodat jen tolik, že kolektiv pracovníků ústavu své úspěchy za uplynulých dvacet let nepřeceňuje. Jsme si vědomi skutečnosti, ze na naši práci společnost vynakládá značné prostředky, které nás zavazují. Převážná většina pracovníků ustavuje splácí obětavou a náročnou prací. Příznivou je pro nás skutečnost, že své úkoly neřešíme osamoceně, nýbrž v těsné spolupráci s řadou dalších vědeckých ústavů jak v SSSR, tak i v ostatních socialistických státech, především však s SÚ J V v Dubne. Nehledě na intenzivní nákladné výzkumy v celosvětovém měřítku, atomové jádro zůstává pro nás ještě v mnoha směrech záhadné. Také využiti jeho vlastností pro blaho lidstva není ani zdaleka vyčerpáno. I v blízké budoucnosti chceme být aktivními účastníky při řešení řady významných a zajímavých problémů a právě pohled na uplynulých dvacet let nás posiluje v přesvědčení, že v této soutěži kolektiv ústavu obstojí se ctí. Doc. RNDr. JOSEF TUČEK, CSc. I ředitel ÚJF ČSAV /

12

13 HISTORICKÉ ZAMYŠLENÍ Třebaže manželé M. Curieová-Sklodowská a P. Curie objevili radium z jáchymovského smolince, byla u nás do první světové války vykonána jediná práce z oblasti jaderné fyziky prof. dr. Bohumilém Kučerou a jeho žákem Bohuslavem Maškem, která se týkaia průletu částic alfa polonia kovovými foliemi. Byl to problém, který v téže době řešil E. Rutherford. Teprve v létech dvacátých, kdy bylo třeba vytvořit v ČSSR samostatný radiologický ústav vzhledem k výrobě radia v tehdejší jáchymovské továrně (zděděné z rakousko-uherské monarchie) a vzhledem k jeho použití,-zvláště v lékařství a biologii, byli mezi oběma světovými válkami vysláni do zahraničních laboratoří a ústavu přední fyzikové, aby získali v práci s radioaktivními látkami první zkušenosti. Jedním z nich byl i František Běhounek, budoucí akademik. Po jejich návratu do vlasti začaly u nás vznikat první vědecko-výzkumné práce radiologické a dozimetrické. Další českoslovenští fyzikové se těsně před druhou světovou válkou seznamovali v zahraničí i s umělou přeměnou prvků a s přípravou umělých radioaktivních látek. Na astronomické observatoři na Skalnatém plese byly na podzim r ozářeny kosmickým zářením první jaderné fotografické emulze. Později se ukázala možnost významného použití jaderné energie v technické praxi, proto byla po r vedle vznikajících pracovišť radiologických a dozimetrických vytvořena v tehdejší České akademii věd a umění (jejíž prezident, akademik Zdeněk Nejedlý, usiloval o její přeměnu v instituci pracovní), skupina pracovníků v oblasti jaderné fyziky. Pro vědeckou práci jaderných fyziků byla založena Laboratoř nukleární fyziky. Místnosti a první pracovní možnosti poskytl této Laboratoři nukleární 13

14 fyziky Fyzikální ústav Univerzity Karlovy. Laboratoř byla v r přestěhována do vlastních prostor v Praze-Hostivaři. Toto její umístění bylo však stále provizorní. Po ustavení Československé akademie věd (1952) se stala laboratoř v roce 1954 prvním experimentálním pracovištěm nově založeného Fyzikálního ústavu ČSAV. Pracovníci laboratoře se začali zabývat problematikou jaderné spektroskopie, studiem jaderných reakcí a studiem kosmického záření. K dispozici měli pouze kaskádní urychlovač s maximálním urychlovacím napětím 1,2 MeV. Za vlastní počátek Československé vědecko-výzkumné činnosti v oblasti jaderné fyziky a v příslušných jaderných oborech lze označit teprve rok 1955, kdy sovětská vláda poskytla vládě ČSSR a vládám ostatních socialistických zemí pomoc v oblasti jaderné fyziky a techniky. V rámci této pomoci, která byla převzata československou vládní delegací v březnu a dubnu r v Moskvě, získala ČSSR cyklotron U-120 a reaktor VVR-S, jakožto dvě hlavní zařízení pro experimentální práci v jaderných disciplínách. Československá vláda ustanovila Vládní výbor pro atomovou energii, který podal ještě v r návrh na zřízení Ústavu jaderné fyziky. Návrh byl téhož roku vládním usnesením schválen. Pro umístění Ústavu bylo vybráno údolí řeky Vltavy v Řeži u Prahy a začalo se ihned se stavbou příslušných laboratoří. Ústav zprvu podléhal Vládnímu výboru pro atomovou energii, v roce 1956 byl převeden do svazku ČSAV. Do Ústavu jaderné fyziky ČSAV byla převedena v tomto roce i hostivařská Laboratoř nukleární fyziky a bylo v něm vytvořeno i odděleni radiologické dozimetrie. V téže době byla založena Fakulta jaderná a fyzikálně inženýrská ČVUT / 14

15 s cílem připravovat specialisty pro obory na rozhraní mezi fyzikou, matematikou, chemií a technickými vědami a provádět současně vědeckou a výzkumnou činnost. Rovněž v řadě ústavů a laboratoří SAV a slovenských univerzit byla založena pracoviště se zaměřením na jadernou fyziku a příbuzné obory. Potřeby jaderné energetiky a dalších jaderných aplikací si vyžádaly rychlý růst ústavu, a to nejen v oblasti jaderné fyziky, ale i v oblasti jaderné chemie a jaderné techniky, počínaje elektronikou a konče metalurgií pro jaderné obory. Z tohoto důvodu byl název ústavu v r změněn na Ústav jaderného výzkumu ČSAV. Dne byl původní ústav rozdělen na Ústav jaderné fyziky ČSAV, Ústav jaderného výzkumu ČSKAE, které zůstaly nadále umístěny v původních budovách v Řeži u Prahy, a na Laboratoř radiologické dozimetrie ČSAV, umístěnou v Praze na Bulovce. V nově vzniklém Ústavu jaderné fyziky ČSAV byla vytvořena tato oddělení: oddělení teoretické jaderné fyziky oddělení jaderné spektroskopie oddělení jaderných reakcí oddělení neutronové fyziky oddělení nízkých teplot oddělení urychlovačů oddělení elektronického vývoje. I 15

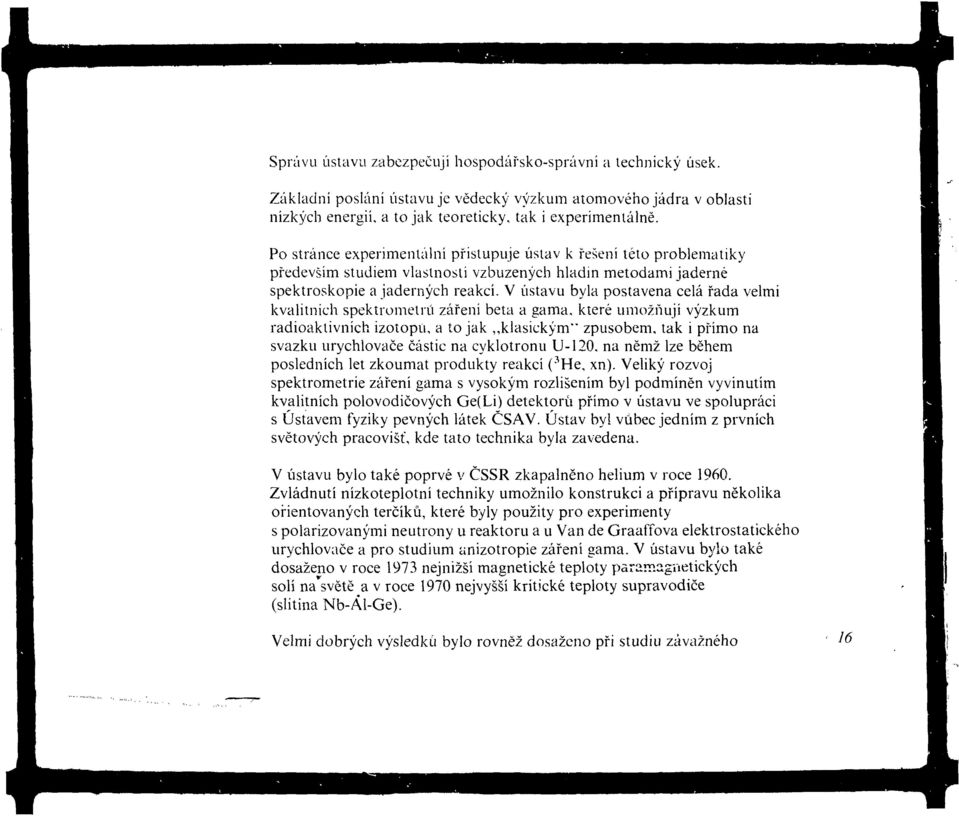

16 Správu ústavu zabezpečují hospodářsko-správní a technický úsek. Základní poslání ustavuje vědecký výzkum atomového jádra v oblasti nízkých energií, a to jak teoreticky, tak i experimentálně. Po stránce experimentální přistupuje ústav k řešení této problematiky především studiem vlastností vzbuzených hladin metodami jaderné spektroskopie a jaderných reakcí. V ústavu byla postavena celá řada velmi kvalitních spektrometru záření beta a gama, které umožňují výzkum radioaktivních izotopu, a to jak klasickým" způsobem, tak i přímo na svazku urychlovače částic na cyklotronu U-120. na němž lze během posledních let zkoumat produkty reakcí ( 3 He, xn). Veliký rozvoj spektrometrie záření gama s vysokým rozlišením byl podmíněn vyvinutím kvalitních polovodičových Ge(Li) detektorů přímo v ústavu ve spolupráci s Ústavem fyziky pevných látek ČSAV. Ústav byl vůbec jedním z prvních světových pracovišť, kde tato technika byla zavedena. V ústavu bylo také poprvé v ČSSR zkapalněno helium v roce Zvládnutí nízkoteplotní techniky umožnilo konstrukci a přípravu několika orientovaných terčíků, které byly použity pro experimenty s polarizovanými neutrony u reaktoru a u Van de Graaffova elektrostatického urychlovače a pro studium anizotropie záření gama. V ústavu bylo také dosaženo v roce 1973 nejnižší magnetické teploty paramagnetických solí na"světě a v roce 1970 nejvyšší kritické teploty supravodiče (slitina Nb-Ál-Ge). Velmi dobrých výsledku bylo rovněž dosaženo při studiu závažného 16

17 problému nezachování časové invariance v silných interakcích a při aplikaci difrakce pomalých neutronů na kmitajících krystalech. K dobrým dosaženým výsledkům v ústavu patří i studium rozložení polarizace při pružném rozptylu protonů na jádře 12 C a 20 Ne. Také v teoretické jaderné fyzice bylo při řešení celé řady problému spojených s atomovým jádrem a s interakcemi některých elementárních částic dosaženo velmi závažných výsledků. V tomto velmi stručném výčtu úspěchů není zahrnuta celá řada stejně důležitých prací vytvořených pracovníky ústavu jak na domácích, tak na zahraničních pracovištích. Rád bych se ještě zmínil o přístrojovém vybavení ústavu. Pracovníci ústavu si ve většině případů vlastními silami budovali unikátní přístroje, aparatury a zařízení a museli zvládnout často i metodiky celé řady příbuzných oboru. Byly postaveny náročné experimentální aparatury, např. multispektrograf určený pro mnohoúhlovou analýzu produktů jaderných reakcí, spektrometry záření beta a gama, koincidenční aparatury, obrazovkový displej používaný k měření spekter konverzních elektronů a ke zpracování dat, 4096-ti kanálové amplitudové analyzátory a jiné kvalitní části spektrometrických řetězců. magnetický separator izotopů, zdroj polarizovaných iontů, zdroj polarizovaných neutronů, polarizované terčíky, zařízení pro adiabatickou demagnetizaci paramagnetických iontů, spektrometry pro elektronovou a jadernou rezonanci, zařízení pro získání velmi silných magnetických polí atd. 17

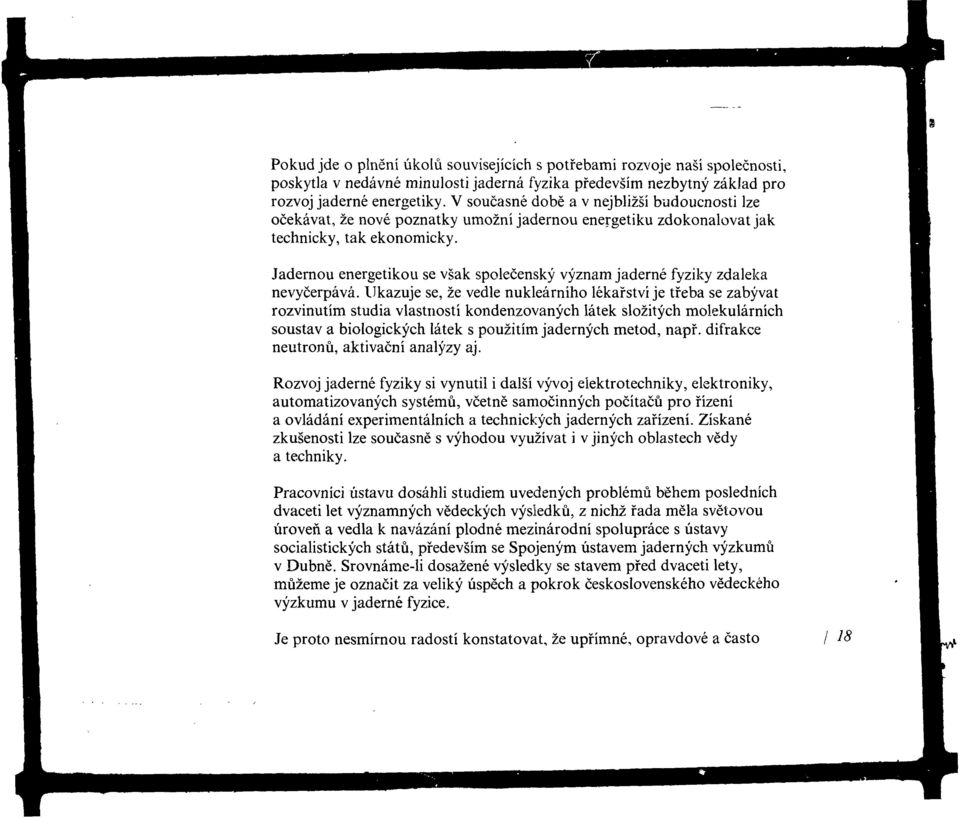

18 Pokud jde o plnění úkolů souvisejících s potřebami rozvoje naší společnosti, poskytla v nedávné minulosti jaderná fyzika především nezbytný základ pro rozvoj jaderné energetiky. V současné době a v nejbližší budoucnosti lze očekávat, že nové poznatky umožní jadernou energetiku zdokonalovat jak technicky, tak ekonomicky. Jadernou energetikou se však společenský význam jaderné fyziky zdaleka nevyčerpáva. Ukazuje se, že vedle nukleárního lékařství je třeba se zabývat rozvinutím studia vlastností kondenzovaných látek složitých molekulárních soustav a biologických látek s použitím jaderných metod, např. difrakce neutronů, aktivační analýzy aj. Rozvoj jaderné fyziky si vynutil i další vývoj elektrotechniky, elektroniky, automatizovaných systémů, včetně samočinných počítačů pro řízení a ovládání experimentálních a technických jaderných zařízení. Získané zkušenosti lze současně s výhodou využívat i v jiných oblastech vědy a techniky. Pracovníci ústavu dosáhli studiem uvedených problémů během posledních dvaceti let významných vědeckých výsledků, z nichž řada měla světovou úroveň a vedla k navázání plodné mezinárodní spolupráce s ústavy socialistických států, především se Spojeným ústavem jaderných výzkumů v Dubne. Srovnáme-li dosažené výsledky se stavem před dvaceti lety, můžeme je označit za veliký úspěch a pokrok Československého vědeckého výzkumu v jaderné fyzice. Je proto nesmírnou radostí konstatovat, že upřímné, opravdové a často

19 nedoceněné úsilí pracovníků Ústavu jaderné fyziky ČSAV vede k oprávněné naději, že tito pracovníci dosáhnou v třetím desetiletí existence svého ústavu ještě cennějších výsledků, a to jak vědeckého charakteru, tak i společenského významu. V tomto směru je jim třeba upřímně popřát největší úspěchy. V Praze v prosinci ' ji

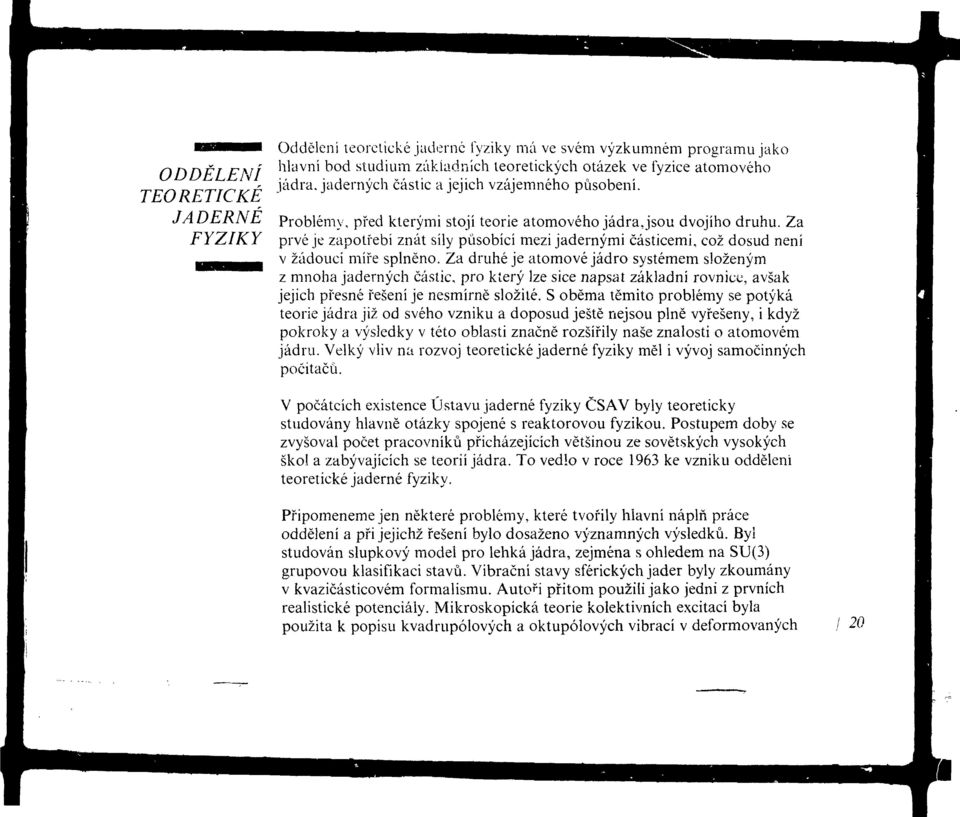

20 O DDF T FNÍ T-c-v-i r> rm/^i/ŕ JADERNE FYZIKY Oddělení teoretické jaderné fyziky má ve svém výzkumném programu jako ^yvn * k d stu dium základních teoretických otázek ve fyzice atomového jádra, jaderných částic a jejich vzájemného působení. problémy, před kterými stojí teorie atomového jádra,jsou dvojího druhu. Za prvé je zapotřebí znát síly působící mezi jadernými částicemi, což dosud není v žádouci míře splněno. Za druhé je atomové jádro systémem složeným z mnoha jaderných částic, pro který lze sice napsat základní rovnicc% avšak jejich přesné řešení je nesmírně složité. S oběma těmito problémy se potýká teorie jádra již od svého vzniku a doposud ještě nejsou plně vyřešeny, i když pokroky a výsledky v této oblasti značně rozšířily naše znalosti o atomovém jádru. Velký vliv na rozvoj teoretické jaderné fyziky měl i vývoj samočinných počítačů. V počátcích existence Ústavu jaderné fyziky ČSAV byly teoreticky studovány hlavně otázky spojené s reaktorovou fyzikou. Postupem doby se zvyšoval počet pracovníků přicházejících většinou ze sovětských vysokých ško! a zabývajících se teorii jádra. To vedlo v roce 1963 ke vzniku odděleni teoretické jaderné fyziky. Připomeneme jen některé problémy, které tvořily hlavní náplň práce oddělení a při jejichž řešení bylo dosaženo významných výsledků. Byl studován slupkový model pro lehká jádra, zejména s ohledem na SU(3) grupovou klasifikaci stavů. Vibrační stavy sférických jader byly zkoumány v kvazičásticovém formalismu. Auton přitom použili jako jedni z prvních realistické potenciály. Mikroskopická teorie kolektivních excitací byla použita k popisu kvadrupólových a oktupólových vibrací v deformovaných 20

21 jádrech. Ve spolupráci se sovětskými fyziky byly studovány gigantické dipólové rezonance lehkých jader. Tato spolupráce je velmi plodná a pokračuje se v ni dodnes. Velká pozornost byla věnována také rozpadu beta, např. otázkám dvojného rozpadu beta a vlivu rozměru a náboje jádra na zakázané přechody beta. Zajímavé výsledky byly dosaženy v pracích o vnitřním brzdném záření, vznikajícím při přechodech beta a při přímých jaderných reakcích. V oblasti teorie elementárních částic se práce členů oddělení zaměřovala hlavně na aplikace teorie grup k popsání vnitřních symetrií elementárních částic a ke studiu relativistických rozptylových procesů. V oddělení existují tři pracovní skupiny: teorie jaderné struktury teorie jaderných reakcí teorie elementárních částic. TEORIE JADERNÉ STRUKTURY Jádra se třemi nukleony jsou zkoumána v rámci Bruecknerovy teorie. Pro tato jádra existuje přesné řešení základních rovnic kvantové mechaniky a lze tak ověřovat platnost přibližné Bruecknerovy metody. Výpočty ukazují, že tato metoda popisuje dobře zkoumaná jádra, je však nutno přesněji vyloučit jevy spojené s pohybem těžiště. Bruecknerova teorie byla rovněž aplikována ke studiu dvakrát magických jader 4 He, 16 O a 40 Ca, přičemž byly použity separabilní dvounukleonové potenciály. V rámci této teorie byly odvozeny maticové elementy efektivní interakce v jádrech 18 O a 18 F.

22 Jádra se třemi a čtyřmi nukleony jsou studována rovněž ve slupkovém modelu. Byly sestrojeny translačně invariantní vlnové funkce s kvantovými čísly grup SU(3) a O(A-l) a sledována konvergence vazbové energie, středně kvadratického poloměru i formfaktoru v závislostí na počtu oscilátorových kvant pro různé potenciály mezi dvěma nukleony. Jiná metoda vhodná ke studiu lehkých jader je model K-harmonických funkcí. V tomto modelu se řešilo jádro 4 He. Studoval se nejen základní stav, ale i vzbuzené stavy jádra 4 He tak, že se srovnávaly teoretick-.- a experimentální formfaktory nepružného elektronového rozptylu. Pro jádra 16 O a 40 Ca se ukazuje, že model K-harmonických funkcí v nejnižším Obr. i 1 V horní polovině obrázku jsou srovnány vlnové funkce % v závislosti na hyperpoloměru Q pro základní stav jádra 16 O počítané v modelu K-harmonik (plná křivka) a ve slupkovém modelu nezávislých částic (přerušovaná křivka). V dolní polovině je uveden efektivní potenciál metody K-harmonik spolu s energetickými hladinami. / 22

23 přiblížení je prakticky ekvivalentní slupkovému modelu nezávislých částic. Některé výsledky těchto výpočtů pro jádro 1(1 O jsou uvedeny na obr. 1. Byl navržen výraz pro interakci mezi dvěma nukleony s kontaktní hustotně závislou částí. Tato interakce byla použita ve výpočtech struktury lehkých jader v Hartreeho-Fockově přiblížení. Ukazuje se, že navržený model interakce vede ke značnému zjednodušení a zkrácení výpočtu a dává velmi dobré fyzikální výsledky. Byla zkoumána také bublinová konfigurace jádra 36 Ar, přičemž bylo zjištěno, že se jedná o nízkoležící stav, který však není stabilní. Obr. I 2 Zkoumal se proces záchytu mezonu mí spojený se vzbuzením gigantické dipólové rezonance na jádrech, ve kterých se zaplňují slupky s-d. Ukazuje se, že konfigurační rozštěpení gigantické rezonance, známé z fotojaderných reakcí a nepružného rozptylu elektronů na lehkých nemagických jádrech, se výrazně projevuje i v tomto procesu (viz obr. 2). Navržené měření koincidence neutronu s gama kvantem vznikajících při záchytu mezonu mí na jádře 32 S by poskytlo cennou informaci o základním stavu jádra 32 S. Měřením spektra protonů můžeme studovat strukturu gigantické rezonance. Rozsáhle byl také studován rozpad vysoce vzbuzených stavů jádra 16 O protonovým nebo neutronovým kanálem. TEORIE JADERNÝCH REAKCÍ Podrobně byl zkoumán proces záchytu mezonu mí na deuteronu. Tento proces je zajímavý tím, že dává možnost zkoumat některé vlastnosti interakce mezi dvěma neutrony při malých energiích, které nejsou v současné / 23

24 době měřitelné přímo. Interakce dvou neutronů byla podrobně vyšetřována v nejrůznějších modelech a byly vzaty v úvahu relativistické korekce v efektivním hamiltoniánu slabé interakce odpovědné za proces záchytu. Byly také vyšetřovány některé jevy fázově ekvivalentních jaderných potenciálů. V současné době se studuje radiační záchyt mezonu pí na deuteronu. Byl navržen způsob, jak započíst konečný dosah jaderných sil v reakcích s přenosem dvou nukleonů. Praktické výpočty ukazují, že tyto jevy vyvolávají podstř» f né změny v účinných průřezech. V současnosti se studuje Ohi: 2 Spek Irmu neutronu po záchytu nicrmui mi nu jádře 32 S. Spojitá křivka představuji 1 experimentální data. výpočty jsou ukázány jako histogramy. IQ--> 16 E n [MiVJ 24

25 Ohi: ľnižnv rozpivl mezonu pi nujúilh' V/ľ. Čárkovaně křivky představuji výsledky vvpuctu s dľivčjii teorii, ťvrt'liovaiié křivk ľ vvsledkv obdržené po zahrnuli ľernulio poliyhu. Spojité krivky by/y :islán\ po zahrnuli spinu a izospinu do teorie. i vliv necentrálních sil a dvoustupňových procesu v reakcích s přenosem dvou nukleonů. Důležité výsledky byly dosaženy při studiu pružného rozptylu mezonů pí na lehkých jádrech. Část dřívějších odchylek teorie a experimentu byly vysvětleny zahrnutím Fermiho pohybu nukleonů do teorie. Je studován vliv spinu, izospinu a dvoučásticových korelací na pružný rozptyl mezonů pí. Výpočty jsou používány k interpretaci experimentálních výsiedků získaných na urychlovači v SÚJV Dubna (viz obr. 3) a umožňují získat nové informace o interakci mezi mezony pí a nukleony. TEORIE ELEMENTÁRNÍCH ČÁSTIC MO cm Skupina teorie elementárních částic převážně studuje slabé a elektromagnetické interakce. Je zkoumán mechanismus spontánního narušení lokálních i globálních symetrií, který se v současné době používá k jednotnému popisu slabých a elektromagnetických interakcí. V rámci 25

26 kalibrační grupy SU(3) x SU(3) byla dokázána souvislost obou interakcí explicitně a byl navržen přirozený způsob interpretace Cabibbova úhlu. Některé teoretické práce se zabývají možnostmi experimentálního ověřování modelu slabých interakcí. Nelineární integrální rovnice jsou vyšetřovány se snahou využít je k popisu procesů vzájemných přeměn elementárních částic. 26

27 Jaderná spektroskopie se v ČSSR rozvíjela od reku 1952 jako jeden z nnnft FNÍ P rvn í cn oborů jaderné fyziky a má dnes již značnou tradici. Jejím, předmětem je studium jaderného záření beta a gama vysílaného JADERNE z radioaktivních zdrojů. Z charakteru jaderného záření lze usuzovat na SPEKTROSKOPIE strukturu atomových jader. Získané experimentální výsledky o vlastnostech vzbuzených stavů atomových jader poskytují materiál k ověření teoretických představ o struktuře jádra a zákonitostech pohybu nukleonů v jádře. Takové představy jsou zjednodušené a platí pouze pro určitý druh jader nebo soubor některých vlastností atomového jádra. Předmětem systematického studia jaderné spektroskopie jsou izotopy prvků z oblastí sférických, deformovaných i přechodových jader. Radioaktivní zdroje jaderného záření se získávají jednak z reaktoru VVR-S Ústavu jaderného výzkumu, jednak z cyklotronu U-120 v Ústavu jaderné fyziky ČSAV, jednak z ozařování terčíků protony o energii 660 M e V na synchrocyklotronu Spojeného ústavu jaderných výzkumů v Dubne. Studium takto získaných izotopů je omezeno energií rozpadu uvažovaných jader a jejich poločasem rozpadu a je také zdrojem potřebných informací o atomovém jádru. Umožňuje rovněž teoretický výzkum jevu vnitřní konverze jako procesu paralelního emisi záření gama. V oblasti deformovaných jader se studovaly neutronodeficitní izotopy převážně vzácných zemin, které se získaly ozařováním tantalových terčíků na synchrocyklotronu v Dubne. Z oblasti přechodových jader s hmotovým číslem A «130, A «150 a A «190 to byly izotopy Ba, Cs, Xe, Gd, Eu, Os, Pt, W, Re, Au, Hg aj. Ze sférických jader to byly izotopy Nb, Zr aj. 27

28 V současné době se do popředí zájmu dostávají práce spojené s jadernou spektroskopií u svazku urychlovače nebo přímo na něm, což dovoluje zkoumat jádra s velmi krátkými poločasy a vysokovzbuzené hladiny s vysokými spiny. Tím se značně zvýšil počet umělých radioaktivních izotopů pro systematické studium vlastností atomových jader. A tak se nyní rozvíjí v oddělení výzkumné práce těmito směry: jaderná spektroskopie na svazku urychlených částic studium vzbuzených stavů vznikajících v procesu rozpadu radiaktivních izotopů studium vnitřní konverze záření gama aplikace metod jaderné spektroskopie. PŘÍSTROJOVÁ ZÁKLADNA Rozvoj metod jaderné spektroskopie vyžaduje kromě reaktoru, hmotového separátom a urychlovačů nabitých částic kvalitní a dosti širokou bázi elektronických zařízení, přístrojů a detektorů. Požadavky na vývoj špičkových zařízení a metodik se s časem mění a jsou závislé na jevech, které se chtěji experimentem postihnout. Při studiu radioaktivních jader jde především o detekci vysílaného záření a jeho analýzu podle druhu a energie. SPEKTROMETRY ZÁŘENÍ BETA Pro analýzu elektronů se v oddělení konstruovaly čtyři magnetické spektrometry a tři spektrografy. Umožňují měření spekter záření beta a konverzních elektronů a v určité době byly též efektivními přístroji při 28

29 Obr. Obr. 5 I studiu záření gama. Konstruovaly se v oddělení a byly vyrobeny převážně v ústavu. Různé typy byly voleny tak, aby parametry spektrometrů, jako rozlišení a světelnost, dovolily celou škálu měření. Např. čočkový magnetický spektrometr s meziobrazem má při daném rozlišení velkou světelnost a je proto přizpůsoben pro měření koincidencí záření beta a gama i spekter pozitronů. Univerzálními přístroji jsou dva magnetické spektrometry s dvojitou fokuzací. Jeden z nich, spektrometr s poloměrem rovnovážné dráhy 50 cm s rozlišením Ap/p = 1.10~ 3 je řízen počítačem HP 2116 B (obr. 4) a celý proces měření je plně automatizován. Je přizpůsoben pro cyklické měření konverzních spekter v určité oblasti (jde o magnetický spektrometr se železem). Při tomto způsobu měření se zadaná část spektra snímá mnohokrát po sobě s expozicí každého bodu v jednom cyklu až tisíckrát kratší než u konvenční metody. Tím se při stejné celkové době měření vliv nestabilit zařízení podstatně omezuje. Navíc odpadá korekce na radioaktivní rozpad. Programem se zadává způsob měření (počet oblastí, počet bodů a kroků v nich, expozice jednoho bodu v cyklu). Výsledky měření se shromažďují v paměti počítače, jejíž obsah může být kdykoliv zaznamenán na děrnou pásku. Měřené spektrum lze nepřetržitě zobrazovat na obrazovce grafického displeje, vyrobeného v Ústavu jaderné fyziky ČSAV. Světelnou tužkou je možné vyvolat různé typy zobrazení (obr. 5) a také určit některé charakteristiky měřeného spektra. Vhodným doplněním experimentálního vybavení pro analýzu elektronů jsou magnetické spektrografy, které registrují na fotografickou desku současně čáry konverzních elektronů v celém zvoleném energetickém oboru a jsou proto vhodné pro měření krátkodobých aktivit. Naměřená spektra se vyhodnocují automatickým fotometrickým zařízením vyrobeným ve 29

30 spolupráci s Ústavem jaderné fyziky v Krakově. Jeden ze spektrografú, vyrobených v ústavu, pracuje ve Spojeném ústavu jaderných výzkumu v Dubne. Konkurujícím zařízením ve spektroskopii beta se v posledních letech stává křemíkový detektor driftovaný litiem. SPEKTROMETRY ZÁŘENÍ GAMA Detekční technika pro studium záření gama prodělala v poslední době veliký pokrok vyvinutím nových detektorů záření a odpovídající elektroniky. Včasné zavedení polovodičových germaniových detektorů driftovaných litiem, které ve srovnání s detektory scintilačními mají řádově lepší amplitudové rozlišení, vedlo ke kvalitativní změně při měření spekter záření gama. V oddělení byly ve spolupráci s Ústavem fyziky pevných látek ČSAV jako jedny z prvních na světě vyrobeny kvalitní Ge(Li) detektory různých typů a velikostí. Umožnily tak získat zcela originální výsledky v jaderné spektroskopii nejen v ČSSR, ale i v jiných socialistických státech, zejména ve Spojeném ústavu jaderných výzkumů v Dubne. V technice měření s polovodičovými detektory byly v oddělení zaškoleni mnozí pracovníci z ostatních pracovišť ČSSR a ze zahraničí. Polovodičové Ge(Li) detektory se používají v několika měřících systémech pro měření jednoduchých a koíncidenčních spekter. Spektrometr záření gama pro měření jednoduchých spekter se skládá z vhodného Ge(Li) detektoru a z celého řetězce elektronických přístrojů, 30

31 které zesilují výstup z detektoru a převádějí ho na číslicový kód, který se zaznamenává v paměti 4096-kanálového amplitudového analyzátoru. Výsledkem takového měření je spektrum udávající pravděpodobnost výskytu pulsů na jejich amplitudě. Tato spektra se přepisují na děrnou pásku a dále zpracovávají na samočinných počítačích. obr. i 6 i Koincidenční aparatura (obr. 6) je složena ze dvou právě popsaných řetězců a pracuje s rozlišovací dobou asi 10 ~ 7 s. Nábojový puls z polovodičových detektorů je zesílen nábojově citlivým předzesilovačem a veden jednak na lineární zesilovače a jednak na rychlé zesilovače. Výstupy z obou rychlých zesilovačů jsou vedeny přes obvody, které určí časovou závislost vzniku pulsů v obou detektorech a v případě, že k jejich vzniku došlo v časovém intervalu 10 ~ 7 s, vydají povel analog-číslicovým konvertorům, aby přeměnily velikost výstupních pulsů z lineárních zesilovačů na číslicový kód. Ten je potom zaznamenán na magnetickou pásku TD 10. Po skončení měření jsou zaznamenané koincidenční případy tříděny a zpracovány na počítači. Pro měření s polovodičovými detektory a pro různé automatizační procesy se používá řady elektronických přístrojů, z nichž většina byla v oddělení vyvinuta i vyrobena. Přístroje se uplatnily nejen v ostatních odděleních a ústavech, ale i v zahraničí. Pro přesnější měření energií záření gama je k dispozici zařízení k průběžnému testování celého spektroskopického řetězce přesným číslicově analogovým konvertorem. Měření je řízeno počítačem HP 2116 B. / 31

32 JADERNA SPEKTROSKOPIE NA SVAZKU URYCHLENÝCH ČÁSTIC Skupina jaderné spektroskopie na svazku urychlených částic studuje záření gama z reakcí typu ( 3 He, xn). Tyto reakce jsou vhodnější pro získávání neutronodeficitních jader, než je tomu v případě reakcí s částicemi alfa o stejné energii. Tak např. v reakcích ( 3 He, 3n) a (alfa, 4n) na stejném terčíku se pro ionty 3 He potřebuje přibližně o 20 Me V nižší energie než pro částice alfa. To dává možnost zkoumat i na cyklotronech s malou energií urychlených částic izotopy, které leží daleko od linky stability beta. obr. i 7 j Cyklotron U-120 v Ústavu jaderné fyziky ČSAV dovoluje vyvést ionty 3 He o energii 28 MeV. S těmito částicemi se provádějí společné experimenty (obr. 7) s fyziky Zentralinstitut fur Kernforschung, Rossendorf, NDR. Byly od nich převzaty některé konstrukční prvky a zařízení. Využitím techniky jaderné spektroskopie je možno měřit spektra záření gama, vznikající v reakcích ( 3 He, 3n) a studovat tak strukturu vzbuzených hladin jader produkovaných v reakcích s 3 He. Ke snížení energií urychlených částic se používají brzdné folie. Dosáhne se tak proměnné energie od 20 MeV do 28 MeV, což umožňuje měření funkcí vzbuzení. Prvá měření funkcí vzbuzení a úhlového rozdělení záření gama, stejně jako koincidenční experimenty gama-gama byly provedeny na terčících 163 Dy, 159 Tb, 186 W, 18D Re, 104>105 Pd, 181 Ta a 197 Au. Podrobnejšou studovány vzbuzené hladiny izotopů 159 Ho, 181 Re a 197 T1 (terčíky 159 Tb, 181 Ta a 197 Au). Studium atomových jader metodou jaderné spektroskopie na svazku umožňuje získávat informace zejména o hladinách s vyššími spiny, které

33 nejsou dostupné například při studiu radioaktivních rozpadu beta. V oblasti deformovaných jader je tak možno pozorovat hladiny rotačních pásu nad různými stavy jader. Jejich podrobné studium má význam pro poznání Coriolisovy interakce, která působí vzájemné mícháni rotačních pásu a vzájemné posuvy jejich hladin. STUDIUM VZBUZENÝCH STAVU VZNIKAJÍCÍCH PŘI ROZPADU BETA. Ohr. Hlavní náplní práce je studium vlastností jaderných stavů, které se vzbuzují v procesech rozpadu radioaktivních izotopů. Pracovníci se především zaměřují na studium záření gama (viz obr. 8) a elektronů vnitřní konverze. Izotopy získávají ozařováním částic urychlených na cyklotronu U-120. V posledních letech se věnovali studiu izotopů )71173 Hf vyrobených na cyklotronu U-120 a ve spolupráci se Spojeným ústavem jaderných výzkumů v Dubne také 166 Tm, 167 Lu, 206 Po a 207 Bi. Zkoumaly se vlastnosti vzbuzených stavů odpovídajících deformovaných dceřiných jader. Aby se škála izotopů rozšířila a mohly se studovat i krátkodobé izotopy, bylo postaveno zařízení umožňující činnost přímo na vyvedeném svazku cyklotronu U-120. Zařízení pracuje cyklicky tak, že vzorek je po určitou dobu ozařován a ihned po přerušení svazku cyklotronu jsou v několika po sobě následujících expozicích sledována jednoduchá spektra gama, koincidence gama-gama nebo konverzní elektrony jader vzniklé při ozáření. Tento cyklus může být automaticky opakován, spektra se sčítají, až se dosáhne požadované statistiky.

34 Skupina se také podílela na studiu izotopů Sn a Sb, které se získávají štěpením 233 U neutrony v reaktoru VVR-S Ústavu jaderného výzkumu. Potrubní pošta, spojující reaktor s chemickou laboratoří oddělení, a expresní metody chemické separace dovolují proměření i izotopů s poločasem rozpadu % 3 min. Například se studovaly izotopy 128 Sn (59 min), 130 Sn (3,6 min), 130 Sb (36 min; 6,5 min), U8 Sb (10 min) a 131 Sb (23 min). Uvedená jádra mají počty nukleonů blízké magickým (Z = 50, N = 82) a jejich vlastnosti mohou být popsány v rámci slupkového modelu. Pracovníci oddělení se zúčastňují společných prací s týmem fyziků ze Spojeného ústavu jaderných výzkumů v Dubne na programu JASNAPP. Studují se jádra vzdálená od linky stability beta, a to izotopy Tm, 159,160, lóSyk oi VNITŘNÍ KONVERZE ZÁŘENÍ GAMA. _. Tato skupina se zabývá experimentálním a teoretickým výzkumem vnitřní konverze záření gama, tedy problémem, kterému se věnuje pozornost již řadu let. Studuje se podstata jevu vnitřní konverze jakožto jednoho ze základních způsobů rozpadu vzbuzených atomových jader. Kromě toho se využívá vlastnosti procesu k určování energií a multipolarit jaderných přechodů. Pro čisté elektrické kvadrupólové přechody byly zkoumány odchylky poměrů experimentálních konverzních koeficientů od teorie. Další práce se soustředily na výzkum vlivu stínění a konečných rozměrů atomového jádra pro vnitřní konverzi na slupce M. 34

35 Byla navržena a experimentálně se ověřuje přibližná metoda výpočtu koeficientů vnitřní konverze, která se používá v oblastech, kde dosud nebyly k dispozici žádné teoretické hodnoty (vnější atomové slupky, přechody v lehkých jádrech a vysokoenergetické přechody). Potvrdil se jednoduchý vztah mezi konverzním koeficientem a hustotou atomových elektronů na povrchu jádra i pro vnější slupky. Měření intenzit konverzních elektronů tak umožňuje stanovit hustotu valenčních elektronů v různých chemických stavech. Tato veličina je užitečná i v jiných oborech například v kvantové chemii a ve fyzice pevných látek. Bylo experimentálně dokázáno, že ve speciálním případě silně zpožděných přechodů ovlivňuje struktura jádra i konverzní koeficienty na vnějších atomových slupkách. Obr. j 9 j V současné době se studuje zejména vnitřní konverze na nejvyšších slupkách se zřetelem na valenční elektrony (přechody v 195 Au. 199 Hg, 125 Te, 109 Ag a jiné). Měření konverzních elektronů se uskutečňuje na magnetickém spektrometru záření beta (obr. 9) řízeném počítačem HP 2116 B. Současně se provádějí potřebné výpočty konverzních koeficientů v dokonalejších fyzikálních aproximacích. APLIKACE METOD JADERNÉ SPEKTROSKOPIE Při řešení vědeckých problémů byla vyvinuta řada metodik a přístrojů s vysokou experimentální úrovní, které se využily při různých aplikacích. Jde zejména o rozvoj kvalitních polovodičových germaniových detektorů. Tak se spektroskopie záření gama s vysokou rozlišovací schopností použila jako fyzikální metoda při řešení nedestruktivního stanovení stupně vyhoření palivových článků z reaktoru. Na modelových vzorcích se prokázalo, že

36 touto metodou lze problém řešit a změřilo se tak relativní vyhoření palivového proutku. Rozvíjela se i práce v oboru rentgenofluorescenční analýzy, kterou se například stanovilo množství olova ve vzorcích skloviny z devatenáctého století pro Umělecko-průmyslové muzeum. Ohi: 10 Největší uplatnění však našly Ge(Li) detektory v nedestruktivní aktivační analýze, která umožňuje bez narušení vzorků stanovit pro řadu prvku jejich obsah i ve velmi nízkých koncentracích. Okruh stanovitelných prvků je omezen ozařovacími možnostmi. Prakticky se využívá pouze reakce (n, gama) při ozařování v reaktoru a jen v ojedinělých případech a s malou citlivostí reakcí s rychlými neutrony. Ozařování je možné uskutečňovat dvěma způsoby: krátkou aktivací s použitím potrubní pošty a dlouhou aktivací vzorků uložených v kanálech reaktoru. Při krátkodobé aktivaci se vzorky ozařují asi 3 min tokem n. s'*. cm" 2 a hlavní využití je pro izotopy s krátkým poločasem (menším než 2 dny). Citlivost stanovení obsahu prvku je omezena obsahem AI, Mn a Na ve vzorcích. Při dlouhodobém ozáření (1 7 dnů) tokem n. s" *. cm~ 2 se stanovují prvky s produkty o poločasech větších než 1/2 dne. Touto metodikou se stanoví asi 48 prvků. Aktivační analýzou byly úspěšně splněny zakázky mnoha pracovišť. Bylo jí použito při analýze vzorků lunárního původu (obr. 10), mořských konkrecií, geologických vzorků z obtížně získatelných materiálů (složky některých hornin jako biotity, chlority, muskovity a živce), dále při určování stopových prvků v některých geologických útvarech (buližníky, acháty, jaspisy, půdy), k identifikaci průmyslových vzorků neznámého složení, ke sledování rozložení a složení nečistot v materiálu. 36

37 Aplikací metod jaderné spektroskopie pro jiné obory je použití magnetického spektrometru jako zdroje monoenergetických elektronů. S úspěchem se využil při kalibraci sovětských Geigerových-Miillerových počítačů SBT-9 a SBT-18 použitých v československých aparaturách na družicích INTERKOSMOS. Metoda našla rovněž uplatnění při stanovení tloušťky citlivé vrstvy křemíkových detektorů s povrchovou bariérou. RADIOCHEMICKE OPERACE O vývoj a provádění metodik chemických separací z ozářených vzorků, o přípravu vhodných radioaktivních zdrojů, o úpravu a přípravu terčového Obr. j 11 j 5 Kr, Xe,í6e) Plynový chromatogram zaznamenaný při děleni směsi radioaktivních produktů štěpení uranu. Sb I 37

38 Ohr. II i materiálu se stará chemická skupina. Pro separace požadovaných radioaktivních izotopů jsou využívány nebo rozpracovány různé separační techniky: ionexová, extrakční a plynová chromatografie, elektrochemické postupy, extrakce, srážecí metody, difúzni pochody apod. Metoda plynové chromatografie (obr. 11) je rychlá separační metoda, která se použila například k dělení směsi radioaktivních produktů štěpení uranu. Jednotlivé frakce (beznosičová množství) lze použít k přípravě kvalitních spektroskopických zdrojů. 12 Některé procesy při chemických separacích jsou automatizovány. Byla například vyrobena aparatura pro automatické měření rozpadových křivek, ovládací jednotka pro jímač frakcí apod. Pro studium krátkodobých aktivit je z reaktoru zavedena do chemických laboratoří pneumatická pošta. Chemické laboratoře jsou dobře vybaveny pro práci s radioaktivními látkami (obr. 12). ZPRACOVÁNÍ DAT SAMOČINNÝMI POČÍTAČI Moderními přístroji jaderné spektroskopie se získá rychle velké množství informací. Jejich zpracování se v posledních letech provádí výhradně na samočinných počítačích HP 2116 B, GIER a IBM 370/135, což odstraňuje mnoho rutinované práce a vede k efektivnějšímu vyhodnocování experimentálních dat. Jsou k dispozici programy pro zpracování spekter záření gama a konverzních elektronů. Jiné programy dovolují určit veličiny potřebné pro stanovení 38

39 rozpadových schémat (koeficienty vnitřní konverze, multipolarity přechodů, koincidenční data apod.). Dalšími lze vypočítat strukturu hladin a pravděpodobnosti přechodů v různých fyzikálních modelech. Pro účely aktivační analýzy byl vypracován systém programů, jimiž se zpracování výsledků provádí poloautomatickým způsobem na počítači HP 2116 B s využitím displejové jednotky se světelnou tužkou. / 39

40 ODDELENÍ JADERNÝCH REAKCÍ Studium jader pomocí jaderných reakcí při nízkých a středních energiích patři k efektivním a perspektivním metodám experimentální jaderné fyziky. Rozvoj těchto metod v našem ústavu začal v době, kdy bylo pracoviště vybaveno cyklickým urychlovačem cyklotronem U-120. Později se začalo se studiem reakcí na Van de Graaffově elektrostatickém generátoru. Oddělení jaderných reakcí patří historicky k nejmladším oddělením ústavu a vzniklo vyčleněním skupiny fyziků a techniků z původně existující laboratoře cyklotronu. Hlavním cílem vědecké činnosti oddělení je experimentální a teoretické studium kvantově mechanických vlastností jader a mechanismu jaderných reakcí při nízkých energiích. Podle používané metodiky a druhu studovaných reakcí se oddělení dělí do čtyř skupin: spektroskopie jader metodou rezonančního rozptylu polarizovaných částic spektroskopie jader pomocí reakcí strhávání v subcoulombovské oblasti energií spektroskopie jader pomocí přímých jaderných reakcí studium jaderných sil metodou rozptylu polarizovaných nukleonů na polarizo váných terčících. SPEKTROSKOPIE JADER METODOU REZONANČNÍHO ROZPTYLU POLARIZOVANÝCH ČÁSTIC Jedním z prvních výzkumných programů na cyklotronu U-120 bylo studium struktury lehkých jader a mechanismu reakcí rozptylem polarizovaných 40

41 částic (většinou protonů). V případech, kdy k rozptylu přispívá převážně rezonance odpovídající existenci vzbuzeného stavu složeného jádra (proton + terčíkové jádro), je vektor spinu rozptýlených protonů kolmý na rovinu rozptylu. Znaménko orientace tohoto spinu (polarizace spinu) pak jednoznačně určuje spin a paritu daného vzbuzeného stavu složeného jádra. jak ukazuje obr. 13. Jediná v té době použitelná experimentální metoda získání polarizovaných svazků a měření jejich polarizace byla metoda dvojnásobného rozptylu, využívající vzájemné působení spinu a orbitálního momentu nalétajícího nukleonu v optickém potenciálu jádra. Tato spino-orbitální interakce vede k azimutální asymetrii pravděpodobnosti výletu nukleonu. Svazek původně nepolarizovaných protonů z cyklotronu. Obr.! 13 : E p =5,08MeV Úhlové rozloženi polarizace P(0CM) protonů z rozptylu na neonu v oblasti rezonance, odpovídající vzbuzené hladině 2í Na s energii 7,45 MeV. Srovnání experimentálních a teoretických křivek umožňuje přiřadit této hladině spin a paritu 5/2 +. / 41

42 je po rozptylu na prvním terčíku polarizován a stupeň polarizace je určován velikostí pravo-levé asymetrie výstupu částic po rozptylu na druhém terčíku. Četnost částic, registrovaných v popisovaných experimentech, je v důsledku dvojnásobného rozptylu velmi nízká. Obtížnost experimentů se podařilo částečně řešit použitím polovodičových křemíkových detektorů s povrchovou bariérou; ve výzkumu a aplikaci těchto detektorů patřilo oddělení jaderných reakcí k předním světovým pracovištím. Program studia polarizace metodou dvojnásobného rozptylu byl ukončen v roce Byly získány původní informace o charakteristikách vzbuzených stavů jader dusíku a sodíku ( 13 N a 21 Na). SPEKTROSKOPIE JADER POMOCÍ PŘÍMÝCH JADERNÝCH REAKCÍ Přímými jadernými reakcemi se studuje struktura základních a vzbuzených stavů atomových jader. Tyto stavy se získávají v jednoduchých reakcích např. typu (d, p) a (d, t) s projektily, jejichž energie značně přesahuje coulombovskou bariéru reakce. Reakce se vzájemně doplňují, neboť v reakci (d, p) se vzbuzují převážně časticové" stavy, zatímco v reakci (d, t) převážně stavy dírkové"'. Získávají se tak údaje o energii vzbuzení, o orbitálním momentu přenášeného neutronu a o spinu a paritě jádra. Závažnější experimentální informaci z hlediska pochopení struktury jader poskytují účinné průřezy reakce, umožňující určit tzv. spektroskopické faktory charakterizující genealogickou příbuznost stavu počátečního a konečného jádra. 42

43 Obr. I 14 Značná hustota energetických hladin jádra, zvláště v oblasti vysokých energií vzbuzení, vyžaduje analyzátory produktů jaderných reakcí s vysokou rozlišovací schopností. K dosažení takového cíle byl postaven mnohoúhlový magnetický analyzátor produktů jaderných reakcí spolu s transportním systémem svazku a separačním magnetem, sloužícím k energetické monochromatizaci bombardujících částic. Zařízení dovoluje současnou registraci jedenácti energetických spekter produktů jaderných reakcí v úhlovém intervalu od 0 do 90. Registrace spekter se provádí na fotografické desky s rozměrem 700 x 35 mm 2, které se po fotochemickém zpracování prohlížejí na automatické prohlížečce jaderných emulzí (obr. 14). Obr. j 15 I Část energetického spektra protonů z reakce 2a Si (d, p) 29 Si, získaného v magnetickém analyzátoru při energii deuteronů 13,5 Me V (záznam z automatické prohližečky) f> » "%# _ '370 SIMM] / 43

44 Ohr. Energetická rozlišovací schopnost analyzátoru E / AE je 1000 až Na obr. 15 je část energetického spektra protonů z reakce 28 Si (d, p) 29 Sí při energii deuteronů 13,5 MeV. Obr. : 16 Na obr. 16 je pohled na separační magnet, třetí pár kvadrupólových čoček a mnohoúhlový magnetický analyzátor. Teoreticky byly studovány reakce deuteronů na 28 Si a na 162 Dy metodou zkreslených vln v první Bornově aproximaci a metodou vázaných kanálů. Výsledky byly srovnávány s experimentálními údaji a publikovány. Byla vytvořena knihovna výpočetních programů sestavených z celé řady jak převzatých, tak i původních programů. SPEKTROSKOPIE JADER POMOCÍ REAKCÍ V SUBCOULOMBOVSKÉ OBLASTI ENERGIÍ BOMBARDUJÍCÍCH ČÁSTIC Na elektrostatickém urychlovači pracuje skupina fyziků, zabývajících se studiem jaderných reakcí při energiích částic menších než je výška coulombovské bariéry jádra. Taková reakce má charakter odlišný od přímého procesu. Mechanismus reakcí je komplikovanější a značnou roli začínají hrát různé vícestupňové procesy (složené jádro, intermediální konfigurace apod.). Měřením úhlového rozložení produktů reakce v závislosti na energii dopadajících částic je možné získat informace nejen o vnitřní struktuře vzbuzených stavů výsledných jader, nýbrž i o dynamice probíhající reakce. / 44

45 V současné době jsou studovány reakce strhávání deuteronu (d, p) na jádrech v oblasti hmotových čísel A Ä 28 až 34. Měří se diferenciální účinné průřezy reakce a jejich energetické závislosti v oblasti energií deuteronu 2 MeV až 3,5 MeV. Získaná úhlová rozložení se analyzují jednak v rámci Hauserova Feshbachova modelu a jednak metodou zkreslených vln v první Bornově aproximaci. Obr. : 17 Obr. j 18 I Vlastní měření se provádí v terčíkové komoře o vnitřním průměru 600 mm (viz obr. 17). Na otočných stolcích jsou umístěny chlazené držáky křemíkových polovodičových detektorů n. p. TESLA Přemyšlení. Měří se v několika větvích současně, což vzhledem k nízkým hodnotám účinných průřezů znamená značnou časovou úsporu. Spektra z jednotlivých větví jsou pak zaznamenávána do paměti 4096-kanálového analyzátoru a dále průběžně zpracovávána řídícím počítačem HP 2100 A. Typické spektrum protonů z reakce 28 Si (d, p) 29 Si je uvedeno na obr. 18. Energetické rozlišení se pohybuje kolem 16 kev v celé oblasti energií spektrálních čar. STUDIUM JADERNÝCH SIL METODOU POLARIZOVANÝCH NUKLEONŮ NA POLARIZOVANÝCH TERČÍCÍCH ROZPTYLU Práce v tomto oboru začaly přípravou experimentu s polarizovanými neutrony na polarizovaném protonovém terčíku, zhotoveném v oddělení nízkých teplot. Cílem tohoto experimentu bylo změření některých parametrů neutrono-protonového rozptylu v intervalu energií neutronů od 10 MeV do 20 MeV. Měření jsou velmi náročná, jelikož jde o detekci / 45

46 jevu o velikosti řádově 1 % v přítomnosti silných toků rychlých neutronů. K tomuto účelu byl vyvinut vysoce stabilní scintilační spektrometr rychlých neutronů s krystalem stilbenu a s obvody pro diskriminaci nežádoucího záření gama, spektrometr nabitých částic na bázi proporcionálního počítače a křemíkových polovodičových detektorů a heliový analyzátor polarizace rychlých neutronů. Byla vypracována metodika přesného měření toku rychlých neutronů. V současné době se upravuje zdroj polarizovaných iontů na generátor polarizovaných neutronů (z reakce 3 H (d, n) 4 He). Toto zařízení je nyní připraveno k ověřovacím zkouškám. Obr. 18 Spektrum protonů z reakce 28 Si (d, pí 29 Si, získané na deuteronovém svazku s energii d = 2,5 Me V. N 40(H E d =2,80 M«V 20O ~ 16KcV W / 46

47 NĚKTERÉ APLIKACE.... Z řady úkolů aplikačního charakteru, které byly v oddělení řešeny, se zmíníme jen o nejdůležitějších. Prvkovou a strukturální analýzou látek metodou rozptylu nabitých částic se podažilo stanovit obsah lehkých prvků (do hmotového čísla A = 20) ve složitých organických i neorganických sloučeninách s přesností lepší než 1 % a upřesnit chemickou strukturu těchto látek. Dále se oddělení, jako jedno z prvních pracovišť na světě, podílelo ve spolupráci s Ústavem fyziky pevných látek ČSAV na vývoji křemíkových polovodičových detektorů s povrchovou bariérou. Na urychlovači byly zkoumány i dvoubciriérové detektory, průletové detektory a detektory driftované litiem. Přispělo se tak k tomu, že křemíkové detektory s povrchovou bariérou vyráběné v n. p. TESLA Přemyšlení dosahují špičkových parametrů. Oddělení spolupracovalo také na řešení některých metodických problémů v rámci programu INTERKOSMOS. 47

48 ODDĚLENÍ NEUTRONOVÉ FYZIKY Neutro "íová fyzika patří k nejstaiším oborům jaderné fyziky. Bádání v této oblasti je zaměřeno na studium vlastností jak mikroobjektů (atomová jádra), tak i makroobjektů (krystaly, kapaliny). Nástrojem studia jsou neutrony, které interagují nejrůznějším způsobem se studovaným prostředím. Historicky rychlý rozvoj neutronové fyziky ve světě byl způsoben vývojem zdrojů velice intenzivních svazků neutronů (reaktory, urychlovače apod.) a také tím, že neutron, jako elektricky nenabitá částice, lehce proniká do atomového jádra i při nízké kinetické energii. Obr. 19 Práce v oddělení byly zahájeny hned po založení ústavu. Jako zdroj neutronů sloužil kaskádní urychlovač, první v ČSSR (obr. 19), který urychloval ionty Obr. I 21 Schematické uspořádáni experimentálních aparatur odděleni neutronové fyziky u reaktoru VVR-S. H K I alfa-spektromelr pro studium reakce (n, alfa) HK 3 zdroj polarizovaných tepelných neutronů H K 4 krystalový spektrometr pomalých neutronů SPN-100 H K 7 aparatura pro studium radiačního záchytu termálních neutronů H K 8 aparatura pro studium štěp?ni jader HK 9 krystalový spektrometr TKSN-400. / 48

49 deuteria až na energie 900 kev. Bombardováním berylia byly získávány rychlé neutrony. Na tomto zařízení byly provedeny první práce z oblasti neutronové fyziky a zde také získávala zkušenosti řada fyziků z ústavu i vysokých škol. V roce 1957 byl v areálu Ústavu jaderného výzkumu v Řeži uveden do provozu sovětský jaderný reaktor V VR-S, který byl využíván 20 2i, rovněž jako zdroj termálních neutronů (obr. 20, 21). Během existence oddělení se vytvořilo několik pracovních skupin, které se zaměřily na výzkum aktuálních problémů v několika základních směrech: reaktorová fyzika termalizace a difúze neutronů radiační záchyt neutronů reakce (n, alfa) štěpení atomových jader neutronová optika aplikace výsledků základního výzkumu. Studia jsou prováděna v těsné spolupráci se sovětskými vědci, převážně ze Spojeného ústavu jaderných výzkumů v Dubne. Formy spolupráce v sobe zahrnují jak provádění společných experimentů v Ústavu jaderného výzkumu ČSAV, tak i účast našich odborníků při řešení vědecké problematiky ve Spojeném ústavu jaderných výzkumů v Dubne. REAKTOROVA FYZIKA V počátečním období ústavu byla také řešena problematika spojená 49

50 s výzkumem reaktoru, která je dosti blízká neutronové fyzice. Pracovníci se podíleli na řešení úkolu automatického řízení reaktoru VVR-S. Na reaktoru byla také řešena problematika absorbce neutronů uranovými palivovými články. Byla také vypracována komplexní metoda měření energetických spekter rychlých neutronů neutronovými spektrometry tří typů a aktivačními prahovými detektory. Posledního způsobu bylo použito při měření biologického stínění první československé jaderné elektrárny A-l v Jaslovských Bohunicích na Slovensku. Před několika lety se stala reaktorová fyzika náplní práce samostatného oddělení dnes již jiného ústavu. TERMALIZACE A DIFÚZE NEUTRONŮ Kaskádní urychlovač deuteronů byl upraven pro impulsní provoz tak, aby poskytoval velmi krátké spršky rychlých neutronů s délkou trvání asi 20 milióntin vteřiny. Neutrony se ve studovaném prostředí zpomalují a po dosažení tepelné rovnováhy s jádry prostředí mají určité prostorové rozložení. Tato metodika se využívá k určení difúzních parametrů prostředí důležitých pro stavbu jaderných reaktorů. Byly provedeny práce spojené se studiem zpomalování a difúze rychlých neutronů ve vodě a ledu v rozsahu teplot 20 C až 80 C, a také v rozsahu teplot od 20 C do 150 C v difenylu, kterého se v reaktorech používá jako chladivá. Obdobné fyzikální procesy byly sledovány v heterogenních soustavách lehkovodního souboru se vzduchovými kanály. Zpomalování neutronů bylo studováno i v tenkých vodíkových materiálech. Experimentální ověření matematického modelování tohoto procesu bylo provedeno na lineárním urychlovači ve Středisku jaderných výzkumů v Saclay ve Francii. / 50
