1 OBSAH POTRUBÍ PRO GRAVITACI A VÝTLAKY TROUBA INTEGRAL 84 TROUBA INTEGRAL TT 85 TROUBA INTEGRAL PH1 86 TROUBA INTEGRAL TEPELNĚ IZOLOVANÁ 87 SPOJE SPOJ STANDARD 88 SPOJ I.M. (INTERMATERIAL) 89 ZÁMKOVÉ SPOJE SPOJ STANDARD Vi 90 SPOJ STANDARD V+i 91 SPOJ INTEGRAL Ve 92 SPOJ INTEGRAL PAMLOCK 93

2 OBSAH TVAROVKY PRO GRAVITAČNÍ SÍTĚ OTOČNÁ ODBOČKA NA KRUHOVÝ VÝŘEZ 94 OTOČNÁ ODBOČKA NA PRAVOÚHLÝ VÝŘEZ 95 ODBOČKA 90 KRUHOVÝ VÝŘEZ 96 SEDLOVÁ ODBOČKA SEDLOVÁ ŠIKMÁ ODBOČKA SEDLOVÁ KOLMÁ ODBOČKA 90 PRAVOÚHLÝ VÝŘEZ 99 ODBOČKY JEDNODUCHÉ SE DVĚMA HRDLY A ODBOČKOU S HLADKÝM KONCEM 100 SE TŘEMI HLADKÝMI KONCI 100 SE TŘEMI HRDLY POD 45 / JEDNOHRDLOVÁ KOLENA 45, 22,5, 11, HRDLOVÁ KOLENA 45, 22,5, 11, NAVRTÁVKA INTEGRAL PRO BETONOVÉ STOKY 104

3 OBSAH TVAROVKY PRO VÝTLAKY 105 HRDLOVÁ KOLENA 90, 45, 22,5, 11, HRDLOVÁ REDUKCE 107 HRDLOVÁ TVAROVKA S HRDLOVOU ODBOČKOU 108 PŘÍRUBOVÁ TVAROVKA S HLADKÝM KONCEM 109 HRDLOVÁ TVAROVKA S PŘÍRUBOVOU ODBOČKOU 110 HRDLOVÁ TVAROVKA S PŘÍRUBOU 112 PLNÁ PŘÍRUBA 113 VSTUPNÍ KUSY PRO GRAVITAČNÍ SÍTĚ ŠACHTOVÁ PŘECHODKA SE SPOJEM I.M. (INTERMATERIAL) 114 ŠACHTOVÁ PŘECHODKA SE SPOJEM STANDARD 115 REVIZNÍ VÍKO 116 ČISTICÍ KUSY 117 REVIZNÍ KUS BEZ PLOMBY DN MONOLITICKÝ KUS DN VÍKA DN ROZPÍNACÍ ZÁTKA S ODVZDUŠNĚNÍM 121 REVIZNÍ KUS S PLOMBOU DN

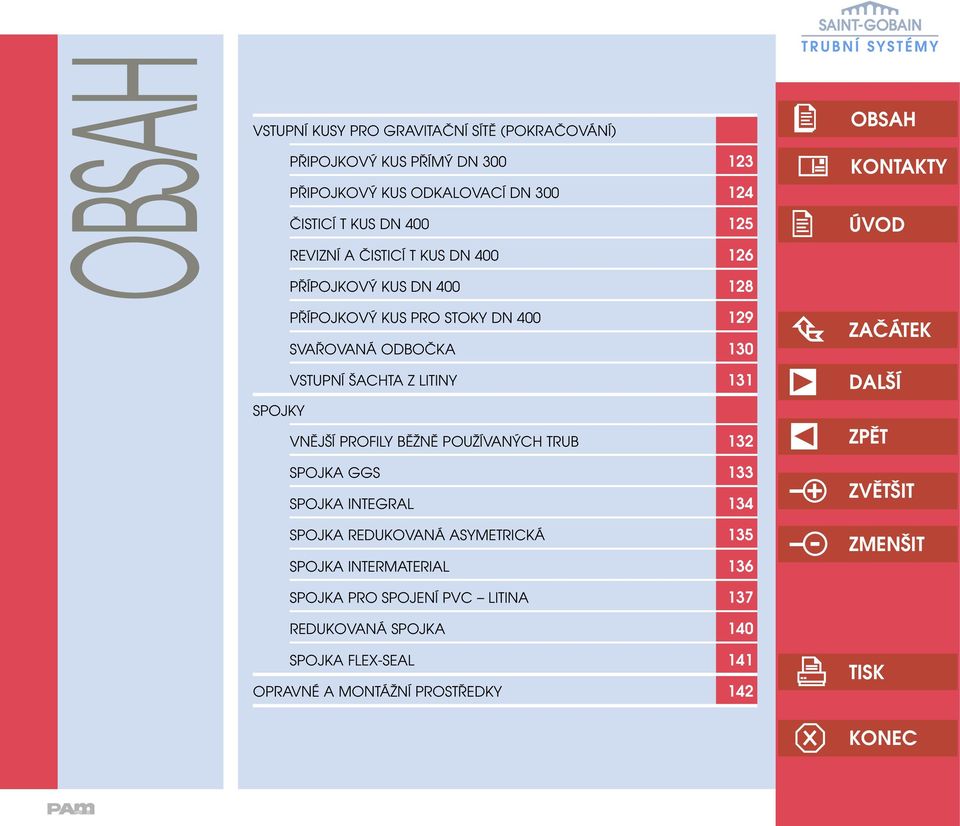

4 OBSAH VSTUPNÍ KUSY PRO GRAVITAČNÍ SÍTĚ (POKRAČOVÁNÍ) PŘIPOJKOVÝ KUS PŘÍMÝ DN PŘIPOJKOVÝ KUS ODKALOVACÍ DN ČISTICÍ T KUS DN REVIZNÍ A ČISTICÍ T KUS DN PŘÍPOJKOVÝ KUS DN PŘÍPOJKOVÝ KUS PRO STOKY DN SVAŘOVANÁ ODBOČKA 130 VSTUPNÍ ŠACHTA Z LITINY 131 SPOJKY VNĚJŠÍ PROFILY BĚŽNĚ POUŽÍVANÝCH TRUB 132 SPOJKA GGS 133 SPOJKA INTEGRAL 134 SPOJKA REDUKOVANÁ ASYMETRICKÁ 135 SPOJKA INTERMATERIAL 136 SPOJKA PRO SPOJENÍ PVC LITINA 137 REDUKOVANÁ SPOJKA 140 SPOJKA FLEX-SEAL 141 OPRAVNÉ A MONTÁŽNÍ PROSTŘEDKY 142

5 OBSAH ARMATURY PRO GRAVITAČNÍ SÍTĚ KANÁLOVÁ STĚNOVÁ ŠOUPATA 144 ŽABÍ KLAPKA 150 ARMATURY PRO VÝTLAKY ŠOUPĚ EURO 20 PRO KANALIZACE 160 NOŽOVÉ ŠOUPĚ 164 ZPĚTNÁ KLAPKA PRO KANALIZACE 170 VZDUŠNÍKY PRO KANALIZACE 178

6 Potrubí pro gravitaci a výtlaky Trouba INTEGRAL Trouby jsou určeny k dopravě splaškových vod (ph 4 až 12): pro gravitační sítě, pro výtlačné sítě. Viz kapitola ZÁKLADNÍ VLASTNOSTI SYSTÉMU INTEGRAL. POVRCHOVÉ ÚPRAVY vnitřní povrch těla: odstředivě nanášená vystýlka z hlinitanového cementu (bílé barvy), vnitřní povrch hrdel: červený epoxidový nátěr, vnější povrch: zinek+červený epoxidový nátěr, vnější povrch hladkého konce: zesílený epoxidový nátěr. B DI P L DE SPOJ Automatický násuvný spoj STANDARD, nitrilový těsnicí kroužek. Možnost uzamknutí (viz zámkové spoje). POZNÁMKY Referenční číslo je pro soubor trouba + automatický spoj s nitrilovým kroužkem HR (= vysoká odolnost). Tloušťka litinové stěny trouby garantuje vlastnosti požadované normou ČSN EN 598 (pevnost, tlak ). Viz kapitola Mechanická odolnost. *DN není v normě ČSN EN 598. DN Průměrná užitná délka L Reference Tělo Hrdlo Průměrná hmotnost DE DI P B jedné trouby metrická m mm mm mm mm kg kg 80* 6 AS 08 A8 RDA ,9 13, AS 10 A8 RDA ,2 16, AS 12 A8 RDA ,7 19, AS 15 A8 RDA ,5 23, AS 20 A8 RDA ,2 31, AS 25 A8 RDA ,8 40, AS 30 A8 RDA ,0 50, AS 35 A8 RDA ,2 66, AS 40 A8 RDA ,8 78, AS 45 A8 RDA ,4 92, AS 50 A8 RDA ,5 106, AS 60 A8 RDA ,5 137, AS 70 A7 TDA ,9 198, AS 80 A7 TDA ,2 242, AS 90 A7 TDA ,6 290, AT 10 A7 TDA ,9 342, ,27 AT 11 A6 VDA ,2 433, ,26 AT 12 A6 VDA ,5 498, ,19 AT 14 A6 VDA ,8 678, ,18 AT 15 A6 VDA ,5 774, ,18 AT 16 A6 VDA ,3 851, ,17 AT 18 A6 VDA , , ,13 AT 20 A6 VDA , ,2 84

7 Potrubí pro gravitaci a výtlaky Trouba INTEGRAL TT Kanalizační trouba určená pro ukládání do extrémně korozivního prostředí. POVRCHOVÉ ÚPRAVY B DI P L DE vnitřní povrch těla: odstředivě nanášená vystýlka z hlinitanového cementu, vnitřní povrch hrdla: červený epoxidový nátěr, vnější povrch: polyuretan (PUX), vnější povrch hladkého konce: zesílený epoxidový nátěr. DN INTEGRAL TT Reference Trouba + spoj Průměrná užitná délka L Tělo Hrdlo Průměrná hmotnost DE max DI P B jedné trouby metrická m mm mm mm mm kg kg 150 AS 15 A8 RP ,5 23,6 200 AS 20 A8 RP ,2 31,2 250 AS 25 A8 RP ,8 40,6 300 AS 30 A8 RP ,0 50,8 350 AS 35 A8 RP ,2 66,4 400 AS 40 A8 RP ,8 78,1 450 AS 45 A8 RP ,4 92,4 500 AS 50 A8 RP ,5 106,4 600 AS 60 A8 RP ,5 137,9 700 AS 70 A7 TP ,9 198,3 800 AS 80 A7 TP ,2 242,7 900 AS 90 A7 TP ,6 290, AT 10 A7 TP ,9 342, Konzultujte 8, ,2 512, AT 12 A6 VP 8, ,5 498, AT 14 A6 VP 8, ,8 678, Konzultujte 8, ,5 764, AT 16 A6 VP 8, ,3 851, AT 18 A6 VP 8, , , AT 20 A6 VP 8, , ,2 SPOJ Automatický násuvný spoj STANDARD, nitrilový těsnicí kroužek. Možnost uzamknutí (viz zámkové spoje). POZNÁMKY Korozní průzkum půdy určí typ vhodné vnější ochrany trouby. Konzultujte s techniky výrobce. Tloušťka litinové stěny trouby garantuje vlastnosti požadované normou ČSN EN 598 (pevnost, tlak ). Viz kapitola Mechanická odolnost. V případě krácení trub na stavbě viz Montážní postupy výrobce. 85

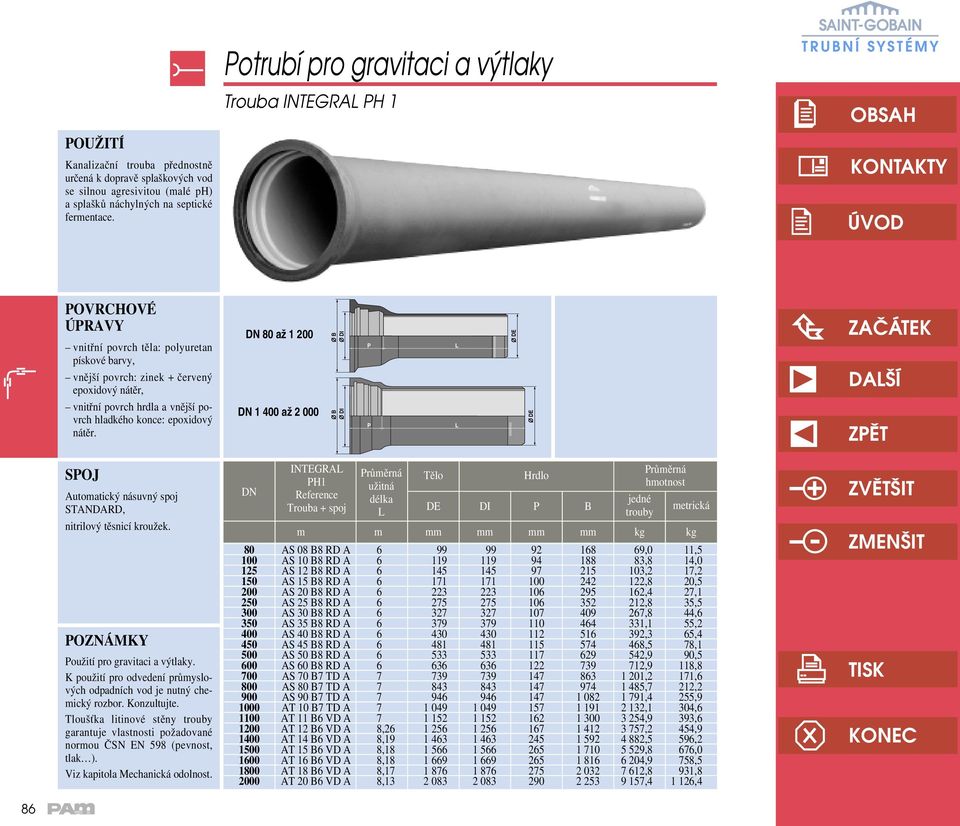

8 Potrubí pro gravitaci a výtlaky Trouba INTEGRAL PH 1 Kanalizační trouba přednostně určená k dopravě splaškových vod se silnou agresivitou (malé ph) a splašků náchylných na septické fermentace. POVRCHOVÉ ÚPRAVY vnitřní povrch těla: polyuretan pískové barvy, vnější povrch: zinek + červený epoxidový nátěr, vnitřní povrch hrdla a vnější povrch hladkého konce: epoxidový nátěr. DN 80 až DN až B DI B DI P P L L DE DE SPOJ Automatický násuvný spoj STANDARD, nitrilový těsnicí kroužek. POZNÁMKY Použití pro gravitaci a výtlaky. K použití pro odvedení průmyslových odpadních vod je nutný chemický rozbor. Konzultujte. Tloušťka litinové stěny trouby garantuje vlastnosti požadované normou ČSN EN 598 (pevnost, tlak ). Viz kapitola Mechanická odolnost. DN INTEGRAL PH1 Reference Trouba + spoj Průměrná užitná délka L Tělo Hrdlo DE DI P B Průměrná hmotnost jedné metrická trouby m m mm mm mm mm kg kg 80 AS 08 B8 RD A ,0 11,5 100 AS 10 B8 RD A ,8 14,0 125 AS 12 B8 RD A ,2 17,2 150 AS 15 B8 RD A ,8 20,5 200 AS 20 B8 RD A ,4 27,1 250 AS 25 B8 RD A ,8 35,5 300 AS 30 B8 RD A ,8 44,6 350 AS 35 B8 RD A ,1 55,2 400 AS 40 B8 RD A ,3 65,4 450 AS 45 B8 RD A ,5 78,1 500 AS 50 B8 RD A ,9 90,5 600 AS 60 B8 RD A ,9 118,8 700 AS 70 B7 TD A ,2 171,6 800 AS 80 B7 TD A ,7 212,2 900 AS 90 B7 TD A ,4 255, AT 10 B7 TD A ,1 304, AT 11 B6 VD A ,9 393, AT 12 B6 VD A 8, ,2 454, AT 14 B6 VD A 8, ,5 596, AT 15 B6 VD A 8, ,8 676, AT 16 B6 VD A 8, ,9 758, AT 18 B6 VD A 8, ,8 931, AT 20 B6 VD A 8, , ,4 86

9 Potrubí pro gravitaci a výtlaky Trouba INTEGRAL tepelně izolovaná Trouba s tepelnou izolací určená k odvádění splaškových vod mimo výkop (ochrana proti zamrznutí na mostech atd.) POVRCHOVÉ ÚPRAVY B DI P L DE DR vnitřní povrch: odstředivě nanesená vystýlka z hlinitanového cementu, vnější povrch: polyuretanová pěna nastříkaná mezi litinu a vrchní vrstvu z PEHD. Spojka DN Reference Průměrná užitná délka L Tělo Hrdlo DE DI DR P B Průměrná délka jedné metrická trouby m mm mm mm mm mm kg kg SPOJ Automatický násuvný spoj STANDARD, nitrilový těsnicí kroužek. 150 AS 15 A8 RC A ,2 28,4 200 AS 20 A8 RC A ,5 38,6 250 AS 25 A8 RC A ,5 52,9 300 AS 30 A8 RC A ,3 65,6 350 AS 35 A8 RC A ,8 83,8 400 AS 40 A8 RC A ,8 99,8 POZNÁMKY Pro tuto řadu izolovaných trub jsou dodávána kolena s tepelnou izolací. Konzultujte větší DN. 450 AS 45 A8 RC A ,9 119,8 500 AS 50 A8 RC A ,7 135,8 600 AS 60 A8 RC A ,4 180,2 87

10 Spoje Spoj STANDARD Pro gravitační a výtlačné sítě. Tento spoj mají: trouby: INTEGRAL INTEGRAL TT INTEGRAL izolované trouby INTEGRAL PH 1, tvarovky pro výtlaky, šachtové přechodky. P Viz kapitola Základní vlastnosti systému INTEGRAL. DE B DI POZNÁMKY Těsnicí kroužek je nitrilový, označený dvěma žlutými pruhy. Těsnicí kroužek DN DE DI P B Reference Hmotnost mm mm mm mm kg AS 08 J 0R 0, AS 10 J 0R 0, AS 12 J 0R 0, AS 15 J 0R 0, AS 20 J 0R 0, AS 25 J 0R 0, AS 30 J 0R 0, AS 35 J 0R 0, AS 40 J 0R 1, AS 45 J 0R 1, AS 50 J 0R 1, AS 60 J 0R 2, AS 70 J 0R 2, AS 80 J 0R 3, AS 90 J 0R 4, AT 10 J 0R 5, AT 11 J 0R 7, AT 12 J 0R 9, AT 14 J 0R 15, AT 15 J 0R 19, AT 16 J 0R 21, AT 18 J 0R 27, AT 20 J 0R 34,700 88

11 Spoje Spoj I.M. (Intermaterial) Na tvarovkách určených pro gravitační kanalizační sítě. Tento spoj je určen pro menší zatížení. Tímto spojem jsou vybaveny určené typy tvarovek. Viz kapitola Základní vlastnosti systému INTEGRAL. B DE DI P DE Těsnicí kroužek DN DI P B Min Max Reference Hmotnost mm mm mm mm mm kg ,5 145, AS 12 J0E 0, ,5 171, AS 15 J0E 0,240 POZNÁMKY Těsnicí kroužek tohoto spoje už svým tvarem udává, že je určen pouze do hrdel z I.M. tvárné litiny. Kroužek je z nitrilu. Je označen jedním žlutým pruhem. Poznávací znak: kroužek má na rubu otevřené dutiny ,5 223, AS 20 J0E 0,370 Spojení s jinými materiály viz Spojky Intermaterial AS 25 J0E 0, , AS 30 J0E 0, , AS 40 J0E 0,800 89

12 Zámkové spoje Spoj STANDARD Vi Tento spoj s vlisovanými kovovými ozuby do elastomeru se používá na troubách a tvarovkách INTEGRAL pro kanalizační výtlaky. POZNÁMKY Elastomerový kroužek EPDM. Provozní tlak podle normy ČSN EN 598. DI B DE P Těsnicí kroužek DN DE DI P B Reference Hmotnost mm mm mm mm kg RA 08 J0V 0, RA 10 J0V 0, RA 12 J0V 0, RA 15 J0V 0, RA 20 J0V 0, RA 25 J0V 0, RA 30 J0V 1,310 90

13 Zámkové spoje Spoj STANDARD V + i Pro trouby a tvarovky na výtlacích. Spoj má dva kroužky, jeden plní funkci těsnicí, druhý je zámkový. POZNÁMKY ø DE ø DI ø E Elastomerový kroužek EPDM. Provozní tlak podle normy ČSN EN 598. DN DE DI E Počet Šroub Hmotnosti Průměr Zámková Zámkový Těsnicí Jednoho Délka příruba kroužek kroužek šroubu Reference mm mm mm mm kg kg kg kg ,500 1,400 0,900 TY 35 J1 BD A ,700 1,700 1,100 TY 40 J1 BD A D7 27 x ,800 1,320 0,790 TY 45 J1 BD A ,540 1,540 TY 50 J1 BD A , ,160 TY 60 J1 BD A 91

14 E Zámkové spoje Spoj INTEGRAL Ve Spoj se požívá na troubách INTEGRAL v případě ukládání do nestabilních půd a na výtlacích. Viz kapitolu Základní vlastnosti systému INTEGRAL. Trouba musí mít návarek na hladkém konci. DI DE P POZNÁMKY Šrouby a matky Příslušenství zámku Rozměry klíčů pro utažení matek šroubů: matka 22: klíč 30 matka 27: klíč 36. Utahovací moment: 10m/daN. DN DE DI P E Počet n Průměr délka mm mm mm mm mm Reference (*) Nitrilový kroužek Hmotnost kg Hmotnosti příruba kroužek šrouby kg kg kg *Reference obsahuje celý komplet zámkového spoje včetně nitrilového těsnicího kroužku D2 TY15J0BHA 0,290 7,5 0,9 2, x 70 TY20J0BHA 0,380 9,5 1,5 2, TY25J0BHA 0, ,8 4, TY30J0BHA 0, , TY35J0BHA 0,900 28,5 4, D7 27 x 102 TY40J0BHA 1, ,5 7, TY45J0BHA 1, ,5 10, TY50J0BHA 1, , TY60J0BHA 2,160 63,5 9, TY70J0BHA 2, , TY80J0BDA 3, ,2 27, x 123 TY90J0BDA 4, ,6 27, YT10J0BDA 5, ,3 27, YT12J0BDA 9, ,0 36,8 92

15 Zámkové spoje Spoj INTEGRAL PAMLOCK Tento zámkový spoj je určen pro velké profily potrubí. Zámek zachycuje velké axiální síly. Trouba musí mít návarek na hladkém konci. B DE P POZNÁMKY Spoj nemá šrouby. Viz kapitolu Základní vlastnosti systému INTEGRAL. Reference obsahuje celý komplet zámkového spoje. DN DE P B Nitrilový kroužek Reference Příslušenství zámku Přítlačná Zámkový vložka Broky kroužek DN 2000 konzultujte. mm mm mm kg kg kg kg ,5 ST 14 J0 AV ST 16 J0 AV ,7 Konzultujte

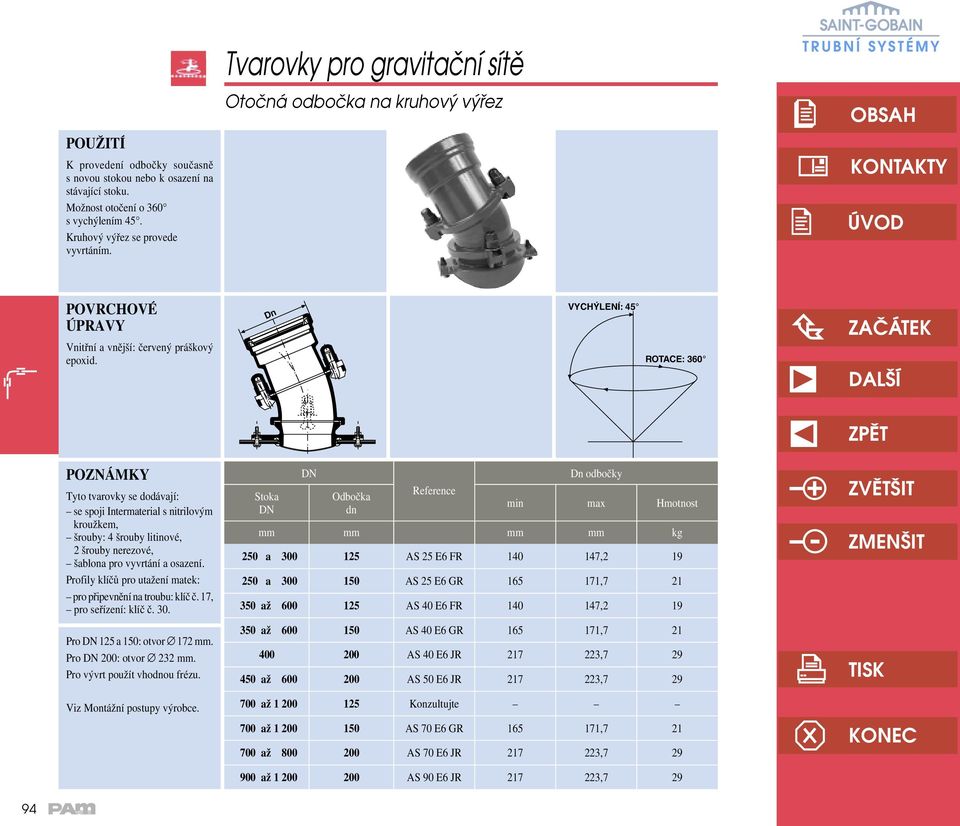

16 Tvarovky pro gravitační sítě Otočná odbočka na kruhový výřez K provedení odbočky současně s novou stokou nebo k osazení na stávající stoku. Možnost otočení o 360 s vychýlením 45. Kruhový výřez se provede vyvrtáním. POVRCHOVÉ ÚPRAVY Vnitřní a vnější: červený práškový epoxid. POZNÁMKY Tyto tvarovky se dodávají: se spoji Intermaterial s nitrilovým kroužkem, šrouby: 4 šrouby litinové, 2 šrouby nerezové, šablona pro vyvrtání a osazení. Profily klíčů pro utažení matek: pro připevnění na troubu: klíč č. 17, pro seřízení: klíč č. 30. Pro DN 125 a 150: otvor 172 mm. Pro DN 200: otvor 232 mm. Pro vývrt použít vhodnou frézu. ; ;; ; ; ; ; ; ; ; Dn Stoka DN DN Odbočka dn Reference VYCHÝLENÍ: 45 Dn odbočky ROTACE: 360 min max Hmotnost mm mm mm mm kg 250 a AS 25 E6 FR , a AS 25 E6 GR , až AS 40 E6 FR , až AS 40 E6 GR , AS 40 E6 JR , až AS 50 E6 JR ,7 29 Viz Montážní postupy výrobce. 700 až Konzultujte 700 až AS 70 E6 GR , až AS 70 E6 JR , až AS 90 E6 JR ,

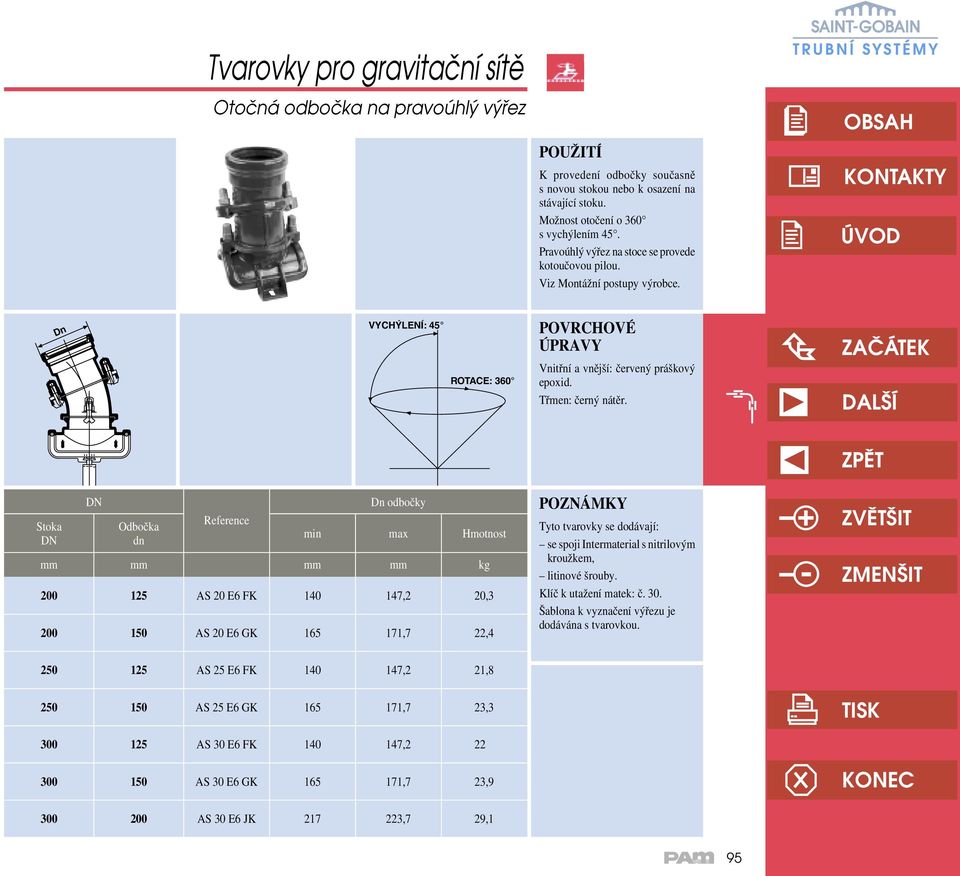

17 Tvarovky pro gravitační sítě Otočná odbočka na pravoúhlý výřez K provedení odbočky současně s novou stokou nebo k osazení na stávající stoku. Možnost otočení o 360 s vychýlením 45. Pravoúhlý výřez na stoce se provede kotoučovou pilou. Viz Montážní postupy výrobce. ;; Dn ; VYCHÝLENÍ: 45 ROTACE: 360 POVRCHOVÉ ÚPRAVY Vnitřní a vnější: červený práškový epoxid. Třmen: černý nátěr. DN Dn odbočky Stoka Odbočka Reference DN dn min max Hmotnost mm mm mm mm kg AS 20 E6 FK ,2 20, AS 20 E6 GK ,7 22,4 POZNÁMKY Tyto tvarovky se dodávají: se spoji Intermaterial s nitrilovým kroužkem, litinové šrouby. Klíč k utažení matek: č. 30. Šablona k vyznačení výřezu je dodávána s tvarovkou AS 25 E6 FK ,2 21, AS 25 E6 GK ,7 23, AS 30 E6 FK , AS 30 E6 GK ,7 23, AS 30 E6 JK ,7 29,1 95

18 H Tvarovky pro gravitační sítě Odbočka 90 kruhový výřez K provedení odbočky současně s novou stokou nebo k osazení na stávající stoku. Kruhový výřez na stoce se provede vyvrtáním. Pro DN 150: otvor 172mm. Pro DN 200: otvor 232 mm. Viz Montážní postupy výrobce. POVRCHOVÉ ÚPRAVY Vnitřní a vnější: červený práškový epoxid. de POZNÁMKY Tyto tvarovky jsou dodávány s: těsnicím kroužkem z nitrilu šrouby. Připojení odbočky viz kapitola Spojky (Intermaterial). Pro utažení matek šroubů: klíč č. 17. DN Stoka Odbočka Reference de H Hmotnost DN dn mm mm kg AS 25 E5 GD , AS 30 E5 GD ,9 350 a AS 35 E5 GD ,9 450 až AS 45 E5 GD ,9 700 až AS 70 E5 GD , až AT 14 E5 GD , AS 30 E5 JD , AS 35 E5 JD , AS 40 E5 JD až AS 45 E5 JD ,1 700 až AS 70 E5 JD ,5 900 až AS 90 E5 JD

19 Tvarovky pro gravitační sítě Sedlová odbočka 90 (2 třmeny) K provedení odbočky současně s novou stokou nebo k osazení na stávající stoku. Odbočka se osazuje ve směru osy trouby. Pravoúhlý výřez se provádí na stoce pomocí kotoučové pily. Viz Montážní postupy výrobce. dn P POVRCHOVÉ ÚPRAVY Sedlo: vnitřní a vnější povrch červený práškový epoxid. Třmeny a šrouby: černý nátěr. H L DN POZNÁMKY Tyto tvarovky jsou dodávány s: těsnicím nitrilovým kroužkem dvěma třmeny čtyřmi šrouby. Hrdlo je se spojem STANDARD. Pro zvláštní případy je možné dodat další třmen. Konzultujte. Stoka DN Odbočka dn H L P Reference kompletní tvarovky Hmotnost mm mm mm mm kg AS 40 F0 LT 42 Klíč k utažení matek: DN 400 až 600 klíč č AS 50 F0 LT AS 60 F0 LT 47 97

20 Tvarovky pro gravitační sítě Sedlová šikmá odbočka (2 třmeny) K provedení odbočky současně s novou stokou nebo na stávající stoku. Odbočka se osazuje ve směru osy trouby. Pravoúhlý výřez se provádí na stoce pomocí kotoučové pily. Viz Montážní postupy výrobce. de L H POVRCHOVÉ ÚPRAVY Sedlo: vnitřní a vnější povrch červený práškový epoxid. Třmeny a šrouby: černý nátěr. POZNÁMKY Tyto tvarovky jsou dodávány s: těsnicím nitrilovým kroužkem, dvěma třmeny, čtyřmi šrouby. Připojení odbočky viz kapitola Spojky (Intermaterial). Pro zvláštní případy je možné dodat další třmen. Konzultujte. Klíč k utažení matek: DN 400 až 600 klíč č. 27. DN Tělo Odbočka Reference L H de Hmotnost DN dn mm mm mm kg 150 AS 40 E4 GT AS 40 E4 JT ,5 250 AS 40 E4 KT AS 50 E4 GT AS 50 E4 JT AS 50 E4 KT AS 60 E4 GT AS 60 E4 JT AS 60 E4 KT

21 Tvarovky pro gravitační sítě Sedlová kolmá odbočka 90 pravoúhlý výřez L I de K provedení odbočky současně s novou stokou nebo na stávající stoku DN 700 až Pravoúhlý výřez se provádí na stoce pomocí kotoučové pily. Viz Montážní postupy výrobce. Rozměry pro výřez jsou vyznačeny na tvarovce. POVRCHOVÉ ÚPRAVY Sedlo a odbočka: vnější a vnitřní povrch červeným práškovým epoxidem. Šrouby: černý nátěr. POZNÁMKY Tyto tvarovky jsou dodávány s: 1 sedlem 1 odbočkou 1 kroužkem z nitrilu 4 litinovými šrouby. Připojení odbočky viz kapitola Spojky (Intermaterial). Stoka DN DN Odbočka dn Reference L l de Hmotnost Rozměry klíče pro utažení matek: č. 27. mm mm mm kg 700 až AS 70 E2 GD ,2 200 AS 70 E2 JD ,1 99

22 Tvarovky pro gravitační sítě Odbočky jednoduché Tvarovky se dvěma hrdly se přednostně osazují zárověň se stokou. Tvarovky s hladkými konci se přednostně používají k provedení odbočky na stávajících sítích. Se třemi hladkými konci POVRCHOVÉ ÚPRAVY Vnitřní a vnější: červený práškový epoxid. Se dvěma hrdly a odbočkou s hladkým koncem POZNÁMKY Tyto tvarovky jsou dodávány se dvěma kroužky I. M. pro hrdla. DN dn L L 1 H d e Reference Hmotnost mm mm mm mm kg SE TŘEMI HLADKÝMI KONCI AG 15 E0 FD 17, AG 20 E0 FD 25, AG 20 E0 GD 26, AS 25 E0 FD AS 25E0 GD 43, AS 25 E0 JD 44, AS 30 E0 FD AS 30 E0 GD AS 30 E0 JD AS 30 E0 KD 64 SE DVĚMA HRDLY A HLADKÝM KONCEM AG 15 E1 FD 16, AG 20 E1 FD 25, AG 20 E1 GD 25, AS 25 E1 FN AS 25 E1 GN AS 25 E1 JN AS 30 E1 FN 78, AS 30 E1 GN 78, AS 30 E1 JN 79, AS 30 E1 KN 80,5 SE DVĚMA HRDLY A HLADKÝM KONCEM AG 20 T1 GD 25,8 100

23 Tvarovky pro gravitační sítě Odbočky se třemi hrdly Tvarovky se třemi hrdly se přednostně osazují zároveň se stokou. Hrdla mají spoje I. M. (Intermaterial). POVRCHOVÉ ÚPRAVY Vnitřní a vnější: červený práškový epoxid. POZNÁMKY Tyto tvarovky jsou dodávány s těsnicími kroužky do hrdel. DN dn L L 1 H Reference Hmotnost mm mm mm kg Pod AG 15 F2 GD 22, AG 20 F2 GD AG 20 F2 JD 27,8 30, AG 25 F2 AG 25 F2 GD JD 31,3 34, AG 30 F2 GD AG 30 F2 JD 41 Pod AG 20 E2 GD

24 L1 Tvarovky pro gravitační sítě Jednohrdlová kolena 45 22,5 11,25 Ke změně směru. Se spojem I. M. L1 45 POVRCHOVÉ ÚPRAVY Vnitřní a vnější: červený práškový epoxid. POZNÁMKY Tyto tvarovky jsou dodávány s těsnicím kroužkem do hrdla a jsou určeny pouze k připojení na tvárnou litinu. DN Reference L1 mm Hmotnost Kg Kolena AG 12 C1 BD 130 5,2 150 AG 15 C1 BD 139 6,4 200 AG 20 C1 BD 151 8,9 250 AG 25 C1 BD ,3 300 AG 30 C1 BD ,9 Kolena 22,5 125 AG 12 C1 DD 130 4,6 150 AG 15 C1 DD 139 5,7 200 AG 20 C1 DD 151 7,7 250 AG 25 C1 DD ,2 300 AG 30 C1 DD ,5 Kolena 11, AG 12 C1 ED 111 4,3 150 AG 15 C1 ED 119 5,3 200 AG 20 C1 ED 124 7,1 250 AG 25 C1 ED ,7 300 AG 30 C1 ED ,3 102

25 Tvarovky pro gravitační sítě Hrdlová kolena 45 22,5 11,25 Ke změně směru. Se spojem I. M. R t POVRCHOVÉ ÚPRAVY Vnitřní a vnější: červený práškový epoxid. Rozsah použití DN Reference R t Hmotnost min max mm mm mm mm mm kg Kolena AS 12 C3 BD , ,5 9,7 150 AS 15 C3 BD , ,5 12,2 200 AS 20 C3 BD , ,2 Kolena 22,5 125 AS 12 C3 DD , ,2 150 AS 15 C3 DD , ,1 200 AS 20 C3 DD , ,7 Kolena 11, AS 12 C3 ED , ,5 150 AS 15 C3 ED , ,3 200 AS 20 C3 ED , ,3 POZNÁMKY Tyto tvarovky jsou dodávány s těsnicím kroužkem do hrdla a jsou určeny pouze k připojení na tvárnou litinu. 103

26 Tvarovky pro gravitační sítě Navrtávka INTEGRAL pro betonové stoky Pro připojení kanalizační odbočky na stávající betonovou stoku. POVRCHOVÉ ÚPRAVY Červený práškový epoxid. ; ; ; A; ; ; ; ; C ; B SPOJ Ze strany betonové stoky FORSHEDA 910 typ a Ze strany INTEGRAL spoj I. M. s nitrilovým kroužkem. POZNÁMKY Použít frézu na beton: otvor 195 pro DN 150, otvor 246 pro DN 200. Minimální Odbočka Rozsah použití Reference Hmotnost tloušťka dn A B C min max mm mm mm mm mm mm mm kg ,5 AS 15 E5 GD 6, ,5 AS 20 E5 JD 9,4 104

27 TVAROVKY PRO VÝTLAKY SE SPOJEM STANDARD PRO TLAKOVÉ KANALIZAČNÍ SÍTĚ Strany

28 Tvarovky pro výtlaky Hrdlová kolena Změna směru ,5 11,25. t t POVRCHOVÉ ÚPRAVY Červený práškový epoxid. R (1/32) (1/16) 45 (1/8) 90 (1/4) DN Reference R t Hmotnost Reference R t Hmotnost Reference R t Hmotnost Reference R t Hmotnost mm mm kg mm mm kg mm mm kg mm mm kg 80 AS 08 C5 EN ,3 AS 08 C5 DN AS 08 C5 BN ,7 AS 08 C5 AN ,9 100 AS 10 C5 EN ,4 AS 10 C5 DN ,2 AS 10 C5 BN ,3 AS 10 C5 AN ,4 125 AS 12 C5 EN AS 12 C5 DN ,6 AS 12 C5 BN ,7 AS 12 C5 AN AS 15 C5 EN ,1 AS 15 C5 DN ,8 AS 15 C5 BN ,7 AS 15 C5 AN ,7 200 AS 20 C5 EN ,6 AS 20 C5 DN ,1 AS 20 C5 BN AS 20 C5 AN AS 25 C5 EN AS 25 C5 DN ,5 AS 25 C5 BN AS 25 C5 AN ,6 300 AS 30 C5 EN ,5 AS 30 C5 DN AS 30 C5 BN ,5 AS 30 C5 AN ,2 350 AS 35 C5 EN AS 35 C5 DN AS 35 C5 BN ,5 400 AS 40 C5 EN AS 40 C5 DN AS 40 C5 BN AS 45 C5 EN AS 45 C5 DN AS 45 C5 BN AS 50 C5 EN AS 50 C5 DN AS 50 C5 BN AS 60 C5 EN AS 60 C5 DN AS 60 C5 BN AS 70 C5 EN AS 70 C5 DN AS 70 C5 BN AS 80 C5 EN AS 80 C5 DN AS 80 C5 BN AS 90 C5 EN AS 90 C5 DN AS 90 C5 BN AT 10 C5 EN AT 10 C5 DN AT 10 C5 BN SPOJ Automatický STANDARD s nitrilovým těsnicím kroužkem. Možnost uzamčení. POZNÁMKY Kolena jsou dodávána s těsnicími kroužky. Odolnost na tlak viz kapitolu Základní vlastnosti systému INTEGRAL. DN konzultujte. 106

29 Tvarovky pro výtlaky Hrdlová redukce Změna profilu. POVRCHOVÉ ÚPRAVY Červený práškový epoxid. L Rozměry DN dn L/mm Reference Hmotnost/kg AS 10 V0 DN 7, AS 12 V0 EN 9,4 SPOJ Automatický STANDARD s nitrilovým těsnicím kroužkem. Možnost uzamčení AS 15 V0 EN 11, AS 20 V0 GN 16, AS 25 V0 J N 25, AS 30 V0 J N 35, AS 30 V0 KN 35,9 POZNÁMKY Redukce jsou dodávány včetně těsnicích kroužků AS 35 V0 LN AS 40 V0 LN AS 50 V0 NN AS 60 V0 QN

30 Tvarovky pro výtlaky Hrdlová tvarovka s hrdlovou odbočkou (B) Připojení. POVRCHOVÉ ÚPRAVY Červený práškový epoxid. H 1 H L L 1 SPOJ Automatický STANDARD s nitrilovým těsnicím kroužkem. Možnost uzamčení STANDARD Vi. POZNÁMKY Tvarovky jsou dodávány včetně těsnicích kroužků. Odolnost na tlak viz kapitola Základní vlastnosti systému INTEGRAL. DN dn Reference L L 1 H H 1 Hmotnost mm mm mm mm kg AS 08 T0 DN , AS 10 T0 DN AS 10 T0 EN ,1 12,3 80 AS 12 T0 DN , AS 12 T0 EN ,8 125 AS 12 T0 FN ,8 100 AS 15 T0 EN , AS 15 T0 FN ,9 150 AS 15 T0 GN ,5 100 AS 20 T0 EN AS 20 T0 FN AS 20 T0 GN ,5 200 AS 20 T0 JN AS 25 T0 EN , AS 25 T0 GN AS 25 T0 JN , AS 25 T0 KN ,6 100 AS 30 T0 EN AS 30 T0 GN , AS 30 T0 JN ,4 250 AS 30 T0 KN ,4 300 AS 30 T0 LN ,9 108

31 Tvarovky pro výtlaky Přírubová tvarovka s hladkým koncem (F) Ke spojení přírubových kusů s hrdly systému INTEGRAL. POVRCHOVÉ ÚPRAVY Červený práškový epoxid. L DN Reference Hmotnost včetně příruby PN 10 mm kg 80 AS 08 N5 AN 350 7,9 100 AS 10 N5 AN 350 9,6 125 AS 12 N5 AN ,5 150 AS 15 N5 AN ,1 200 AS 20 N5 AN ,5 250 AS 25 N5 AN AS 30 N5 AN AS 35 N5 AN AS 40 N5 AN AS 45 N5 AN AS 50 N5 AN AS 60 N5 AN * AS 70 M5 AN * AS 80 M5 AN * AS 90 M5 AN * AT 10 M5 AN L POZNÁMKY Příruba vrtaná na PN 10, Přírubové těsnění není v dodávce. Možnost uzamčení. *Poznámka: pevné příruby DN konzultujte. 109

32 Tvarovky pro výtlaky Hrdlová tvarovka s přírubovou odbočkou (A) Připojení kalníků nebo vzdušníků na trouby INTEGRAL. Připojení přírubových armatur na síť INTEGRAL. POVRCHOVÉ ÚPRAVY Červený práškový epoxid. H L SPOJ Automatický STANDARD s nitrilovým těsnicím kroužkem. Možnost uzamčení. POZNÁMKY Přírubové těsnění není v dodávce. Příruba vrtaná na PN 10. Tvarovka je dodávána s těsnicími kroužky do hrdel. Pro jiné kombinace DN /dn konzultujte. DN Tělo Odbočka DN dn Reference L H Hmotnost včetně příruby PN10 mm mm kg AS 08 U0 DN , AS 10 U0 DN , AS 10 U0 EN , AS 12 U0 DN , AS 12 U0 EN , AS 12 U0 FN , AS 15 U0 DN , AS 15 U0 EN , AS 15 U0 FN , AS 15 U0 GN , AS 20 U0 DN AS 20 U0 EN , AS 20 U0 FN AS 20 U0 GN , AS 20 U0 JN AS 25 U0 DN , AS 25 U0 EN , AS 25 U0 GN , AS 25 U0 JN , AS 25 U0 KN ,5 110

33 Tvarovky pro výtlaky Hrdlová tvarovka s přírubovou odbočkou (A) tělo DN DN odbočka dn Reference L H Hmotnost včetně příruby PN10 mm mm kg AS 30 U0 DN AS 30 U0 EN AS 30 U0 GN AS 30 U0 JN AS 30 U0 LN AS 35 U0 DN AS 35 U0 EN AS 35 U0 GN AS 35 U0 JN AS 35 U0 MN , AS 40 U0 DN AS 40 U0 EN , AS 40 U0 GN , AS 40 U0 JN AS 40 U0 NN AS 50 U0 EN , AS 50 U0 GN , AS 50 U0 JN AS 50 U0 NN AS 50 U0 QN AS 60 U0 EN , AS 60 U0 JN AS 60 U0 NN AS 60 U0 RN AS 70 U0 EN , AS 70 U0 JN AS 70 T0 SN AS 80 U0 GN , AS 80 U0 JN AS 80 U0 NN AS 80 T0 TN AS 90 U0 JN AS 90 U0 NN AS 90 T0 UN AT 10 U0 GN AT 10 U0 JN AT 10 U0 NN AT 10 T0 VN DN konzultujte. 111

34 Tvarovky pro výtlaky Hrdlová tvarovka s přírubou Pro spojení přírubových kusů s hladkými konci trub INTEGRAL. POVRCHOVÉ ÚPRAVY Červený práškový epoxid. L L 1 SPOJ Automatický STANDARD s nitrilovým těsnicím kroužkem. Možnost uzamčení. POZNÁMKY Přírubové těsnění není v dodávce. Příruba vrtaná na PN 10. Tvarovka je dodávána s těsnicím kroužkem do hrdla. DN konzultujte. *Poznámka: pevné příruby Hmotnost DN Reference L L 1 včetně příruby PN 10 mm mm kg 80 AS 08 N1 AN ,7 100 AS 10 N1 AN ,1 125 AS 12 N1 AN ,1 150 AS 15 N1 AN ,6 200 AS 20 N1 AN ,3 250 AS 25 N1 AN ,5 300 AS 30 N1 AN AS 35 N1 AN AS 40 N1 AN AS 45 N1 AN AS 50 N1 AN AS 60 N1 AN * AS 70 M9 AN * AS 80 M9 AN * AS 90 M9 AN * AT 10 M9 AN

35 Tvarovky pro výtlaky Plná příruba (X) Uzávěr konce trouby s přírubou. D D POVRCHOVÉ ÚPRAVY Červený práškový epoxid. DN 100 až 250 DN 300 až DN Reference D Hmotnost mm kg 100 AS 10 Q1 AN 220 4,3 125 AS 12 Q1 AN 250 5,6 150 AS 15 Q1 AN 285 7,2 200 AS 20 Q1 AN AS 25 Q1 AN ,9 300 AS 30 Q1 AN ,5 350 AS 35 Q1 AN ,5 400 AS 40 Q1 AN ,5 450 AS 45 Q1 AN AS 50 Q1 AN AS 60 Q1 AN AS 70 Q1 AN AS 80 Q1 AN AS 90 Q1 AN AT 10 Q1 AN POZNÁMKY Přírubové těsnění není v dodávce. Příruba vrtaná na PN 10. DN konzultujte. 113

36 Vstupní kusy pro gravitační sítě Šachtová přechodka se spojem I.M. (Intermaterial) Litinová tvarovka ke spojení stoky s betonovou šachtou. Tato přechodka je určena pro prefabrikované šachty. POVRCHOVÉ ÚPRAVY Vnitřní povrch: červený práškový epoxid. Vnější povrch: bez nátěru kvůli dobré přilnavosti k betonu šachty. A DI G L b SPOJ I.M. s nitrilovým kroužkem, omezená únosnost spoje. DN Reference D.I. Rozsah použití L A b G Hmotnost min max mm mm mm mm mm mm kg 150 AS 15 M3 AD , ,6 POZNÁMKY Dodávka včetně těsnicího kroužku. 200 AS 20 M3 AD , ,9 250 AS 25 M3 AD , ,8 300 AS 30 M3 AD , ,2 400 AS 40 M3 AD 425,8 430, ,8 114

37 Vstupní kusy pro gravitační sítě Šachtová přechodka se spojem STANDARD Litinová tvarovka ke spojení stoky s betonovou šachtou. Tato přechodka je určena pro šachty prováděné jako monolit na stavbě. A A POVRCHOVÉ ÚPRAVY Vnitřní povrch: červený práškový epoxid. Vnější povrch: bez nátěru kvůli dobré přilnavosti k betonu šachty. L L DN Reference L A Hmotnost mm mm kg 150 AS 15 M3 AS AS 20 M3 AS ,4 250 AS 25 M3 AS ,6 300 AS 30 M3 AS ,4 350 AS 35 M3 AS ,1 400 AS 40 M3 AS ,7 450 AS 45 M3 AS AS 50 M3 AD ,4 600 AS 60 M3 AD ,7 700 AS 70 M3 AD ,1 800 AS 80 M3 AD AS 90 M3 AD , AS 10 M3 AD , AT 12 M3 AD AT 14 M3 AD AT 16 M3 AD AT 18 M3 AD AT 20 M3 AD SPOJ STANDARD s nitrilovým kroužkem. POZNÁMKY Dodávka včetně těsnicího kroužku. 115

38 Vstupní kusy pro gravitační sítě Revizní víko Litinová tvarovka pro vstup do potrubí: zaručuje naprostou nepropustnost, umožňuje vsunutí čisticích a kontrolních zařízení. POVRCHOVÉ ÚPRAVY Zesílená vrstva práškového epoxidu. B L TĚSNĚNÍ Materiál nitril. Dodáváno s tvarovkou. DN Reference L B Hmotnost mm mm kg 250 AS 25 B7 AH AS 30 B7 AH POZNÁMKY Odolnost: 2 bary. Montáž: Viz Montážní postupy výrobce. 400 AS 40 B7 AH AS 50 B7 AH ,8 600 AS 60 B7 AH ,5 700 AS 70 B7 AH ,5 800 AS 80 B7 AH

39 Vstupní kusy pro gravitační sítě Čisticí kusy, vstup 400 x x 200 Čisticí kus zaručuje nepropustnost gravitačního potrubí při průchodu šachtou. Umožňuje vsunutí čisticích a kontrolních zařízení. Může být použit i ve svislé poloze (např. v domovní kanalizaci). L 1 AxB POVRCHOVÉ ÚPRAVY Tělo a víko: vnitřní a vnější povrch: červený práškový epoxid. Šrouby: černý nátěr. h DE H SPOJ V hrdle Intermaterial (s centrovacím kroužkem). P L L 2 DN Reference DE P L L 1 L 2 H h A B Hmotnost FGL mm mm mm mm mm mm mm mm mm kg 150 AS15NOA AS20NOA ,5 POZNÁMKY Tyto kusy jsou dodávány s: těsnicím kroužkem, víkem, čtyřmi šrouby, těsněním víka. Není určen směr osazení na potrubí. Klíč k utažení matek: č

40 Vstupní kusy pro gravitační sítě Revizní kus bez plomby DN 250 V místě připojení na veřejnou síť. POVRCHOVÉ ÚPRAVY Vnitřní a vnější povrch: červený práškový epoxid. DN 250 h1 h2 de1 de2 H L SPOJ Horní část I.M. DN 250. Těsnicí nitrilový kroužek. Dodáváno jako komplet. POZNÁMKY Spoj I.M. dovoluje zvýšení tvarovky troubou INTEGRAL DN 250. Tělo DN DN Odbočka dn Reference L H h 1 h 2 de 1 de 2 Hmotnost mm mm mm mm mm mm kg AS 25 N 5 G ,5 118

41 Vstupní kusy pro gravitační sítě Monolitický kus DN 250 Revizní kus jako litinový monoblok H =1 m nebo 1,4 m. DN 250 POVRCHOVÉ ÚPRAVY Červený epoxidový nátěr. h1 de1 de2 h2 H L POZNÁMKY Tento kus může být doplněn rozpínací zátkou s plombou. Konzultujte. Tělo DN DN Odbočka dn Reference L H h 1 h 2 de 1 de 2 Hmotnost mm mm mm mm mm mm kg AS 25 N 3 G ,1 150 AS 25 N 4 G ,5 119

42 Vstupní kusy pro gravitační sítě Víka DN 250 K uzavření horních částí odboček, monobloků, kontrolních kusů. Jsou možné dvě varianty: jen s okem netěsněné rozpínací těsněné A Obr. 1 POVRCHOVÉ ÚPRAVY Červený epoxidový nátěr. A Obr. 2 POZNÁMKY Verze s těsněním může být po osazení zaplombována proti neoprávněnému vstupu. Na rámu je proveden výřez 6 mm pro umístění blokovacího čepu. DN Reference A Hmotnost mm kg Víko s okem obr AS 25 B6 B 253 6,5 Těsněné víko s plombou obr AS 25 B6 D

43 Vstupní kusy pro gravitační sítě Rozpínací zátka s odvzdušněním Zátka se používá k uzavření revizních a přípojkových tvarovek na gravitačních sítích: k provedení tlakových zkoušek, před napojením přípojek. Odolnost na tlak: 0,3 bary (bez ukotvení) 2 bary (s ukotvením). POVRCHOVÉ ÚPRAVY Vnitřní a vnější povrch: červený epoxidový nátěr. A ROZSAH DN 125 pro DI od 121,5 do 131,6 včetně, DN 150 pro DI od 146,5 do 159 včetně, DN 200 pro DI od 195 do 213,2 včetně, DN 250 pro DI od 258,5 do 269,1 včetně, DN 300 pro DI od 308,5 do 320,1 včetně. DN Reference A Hmotnost mm kg 125 AS 12 B6 C 117 1,5 150 AS 15 B6 C AS 20 B6 C Konzultujte 300 AS 30 B6 C POZNÁMKY Vzdušník odvádí nahromaděný vzduch v síti. Během testů nepropustnosti musí být zátky ukotveny. Zátky mohou být osazeny i na trouby INTEGRAL (s cementovou vystýlkou) DN 125, 150 a

44 Vstupní kusy pro gravitační sítě Revizní kus s plombou DN 250 Revizní kus s plombou znemožňuje připojení objektů na veřejnou síť bez souhlasu provozovatele. Zaplombování je buď ve víku nebo přímo na uzavírací přepážce. Odstraněním přepážky provozovatel přípojku zprovozní. POVRCHOVÉ ÚPRAVY DN 250 Vnitřní a vnější povrch: červený práškový epoxid. SPOJ DN 250: I.M. Horní odbočka: redukovaná spojka 150/100. Nitrilový těsnicí kroužek. h 1 de 1 L de 2 h 2 H POZNÁMKY DN 250 Spoj horní odbočky je určen k připojení na potrubí DN 100 a 110 mm včetně. Základní verze obsahuje: redukovanou spojku, rozpínací zátku s plombou, vyjímatelnou uzavírací přepážku, DN 250 spoj I.M. h1 de1 L de 2 h 2 H Tělo DN DN Odbočka dn Reference L H h 1 h 2 de 1 de 2 Hmotnost mm mm mm mm mm mm kg Revizní kus s plombou může být dodán také bez rozpínací zátky s plombou AS 25 N 6 G AS 25 N 7 G

45 Vstupní kusy pro gravitační sítě Přípojkový kus přímý DN 300 V místě odbočky pro pozdější připojení na veřejnou síť. POVRCHOVÉ ÚPRAVY Vnitřní a vnější povrch: červený práškový epoxid. H H L h L h SPOJ Vrchní: I.M. DN 300 a centrovací kroužek pro PVC. Horní odbočka (z budovy) s redukovanou spojkou pro PVC 100. PŘÍPOJKOVÝ KUS PŘÍMÝ DN Tělo Odbočka Reference L H h de Hmotnost DN dn mm mm mm mm kg S OTOČNOU KONCOVKOU AG 30 N1 FD až AG 30 N1 GD až PEVNÉ TVAROVKY AG 30 N0 FD AG 30 N0 GD POZNÁMKY Možnosti natočení otočné koncovky: 20 směrem dolů, doprava, doleva. 123

46 Vstupní kusy pro gravitační sítě Přípojkový kus odkalovací DN 300 V místě odbočky pro pozdější připojení na veřejnou síť. POVRCHOVÉ ÚPRAVY Vnitřní a vnější povrch: červený epoxidový nátěr. H H L h L h SPOJ Vrchní: I.M. DN 300 a centrovací kroužek pro PVC. Horní odbočka (z budovy) s redukovanou spojkou pro PVC 100. PŘÍPOJKOVÝ KUS ODKALOVACÍ POZNÁMKY Možnosti natočení otočné koncovky: 20 směrem dolů, doprava, doleva. DN Tělo Odbočka Reference L H h de Hmotnost DN dn mm mm mm mm kg S OTOČNOU KONCOVKOU AG 30 N3 FD až AG 30 N3 GD až PEVNÉ TVAROVKY AG 30 N2 FD AG 30 N2 GD

47 Vstupní kusy pro gravitační sítě Čisticí T kus DN 400 Tyto T kusy osazené na gravitační stoce umožňují vsunutí čisticího a kontrolního zařízení. POVRCHOVÉ ÚPRAVY Vnitřní a vnější povrch: červený práškový epoxid. DN SPOJE Zvýšená část: I.M. DN 400. Odbočky: I.M. odpovídajícího DN. Pouze pro připojení na litinu. H 1 dn H L L 1 dn Reference H H 1 L L 1 Hmotnost mm mm mm mm kg 150 AS 15 T 3 GNE AS 20 T 3 JNE AS 25 T 3 KNE AS 30 T 3 LNE POZNÁMKY Spoje I.M jsou součástí dodávky. Zvýšení tvarovky: Použít sek trouby INTEGRAL nebo jiný vhodný materiál s DE 425,8 min. a 432,8 max. Připojení viz Montážní postupy výrobce. 125

48 Vstupní kusy pro gravitační sítě Revizní a čisticí T kus DN 400 Tyto kusy zaručují nepropustnost gravitačního potrubí při průchodu šachtou. Umožňuje vsunutí čisticího a kontrolního zařízení. H H1 DN dn L L1 Jsou doplněna víkem s klapkou, závažím a zařízením k odvodnění šachty. Umožňují provádět zkoušku nepropustnosti celé sítě. DN H1 dn H L1 L POVRCHOVÉ ÚPRAVY Vnitřní a vnější povrch: červený práškový epoxid. dn H H 1 H 2 L L 1 Revizní kusy s víkem bez závaží s víkem a závažím Reference Hmotnost Reference Hmotnost mm mm mm mm mm kg kg AS15T3GNF 66 AS15T3GNG 74,5 POZNÁMKY Jsou dodávány s příslušenstvím jako komplet. Připojení viz kapitola SPOJE AS20T3JNF 67,5 AS20T3JNG 76, AS25T3KNF 75 AS25T3KNG 84, AS30T3LNF 79,5 AS30T3LNG 89,5 126

49 Vstupní kusy pro gravitační sítě Víka revizních a čisticích T kusů 127

50 Vstupní kusy pro gravitační sítě Přípojkový kus DN 400 V místě odbočky pro pozdější připojení na veřejnou síť. Umožňuje boční připojení pomocí adaptérů. POVRCHOVÉ ÚPRAVY Vnitřní a vnější povrch: červený epoxidový nátěr. DN 400 I 3 I 3 h H de de 2 I 1 I 2 de 3 de 3 SPOJ Vrchní: I.M. DN 400. Nitrilový těsnicí kroužek. Čelní pohled Přímý průchod Boční pohled se dvěma adaptéry POZNÁMKY Základní verze: přímý průchod. Pro boční připojení odmontovat jednu nebo obě uzavírací víčka a nahradit je adaptérem. Reference AS15L2GA. Tělo DN AS 40 N8 J Adaptér pro boční připojení Odbočka Reference l 1 l 2 l 3 H h de 1 de 2 de 3 Hmotnost mm mm mm mm mm mm mm mm kg 150 AS 15 L2 GA

51 Vstupní kusy pro gravitační sítě Přípojkový kus pro stoky DN 400 V místě odbočky pro pozdější připojení na veřejnou síť. Má pouze výtok DN 200. Přítok troubou shora. DN 400 de Přípojkový kus bez přepážky (AS40NIJG) DN 400 POVRCHOVÉ ÚPRAVY Vnitřní a vnější povrch: červený epoxidový nátěr. h h H H de I 1 Přípojkový kus s přepážkou (AS40NIJF) I 1 SPOJ Vrchní: I.M. DN 400. Nitrilový těsnicí kroužek. Tělo DN DN Odbočka dn Reference l 1 H h de Hmotnost POZNÁMKY Verzi se sifonem konzultujte. mm mm mm mm kg AS 40 N1 JG AS 40 N1 JF

52 Vstupní kusy pro gravitační sítě a výtlaky Svařovaná odbočka Tato odbočka slouží ke vsunutí čisticích a kontrolních zařízení. Připojení je možné buď spojem STANDARD nebo spojkou. Na objednávku je možné dodat i s hrdlovou nebo přírubovou odbočkou. POVRCHOVÉ ÚPRAVY Trouby: povrch INTEGRAL. Navařená odbočka: červený epoxidový nátěr. dn L 1 DN H L POZNÁMKY Navaření odbočky se provádí v továrně na trouby INTEGRAL na objednávku. Při objednání je nutné udat rozměr L 1 a H. Při větších DN konzultujte. Přírubová odbočka musí být vždy orientována nahoru. Pružný spoj musí být vždy situován v blízkosti svaru (rozměr H minimalizovat) dn 400 dn 600 dn 800 dn Trouba L H L H L H L H DN min min min min mm mm mm mm mm mm mm mm

53 Vstupní kusy pro gravitační sítě a výtlaky Vstupní šachta z litiny Těsnicí víko Tyto šachty jsou určeny pro zvláštní případy přípojení nebo k použití v průmyslových zónách. Redukční deska tvárná litina Manipulační oka Cementový povrch Hůl (pro bezpečný vstup na žebřík) Tělo z tvárné litiny Žebřík POVRCHOVÉ ÚPRAVY Vnitřní povrch těla: cementová malta Vnější povrch těla a ostatní kovové prvky: černý bitumenový nátěr. Odbočka Betonová kyneta Odbočka Přítok Litinové dno POZNÁMKY Šachty jsou vyráběny na objednávku po předchozím ověření proveditelnosti. Běžně jsou dodávány s betonovou kynetou. Kotvení Průměr těla:

54 Spojky Vnější profily běžně používaných trub Litina GS (tvárná) Litina SMU (domovní) DN DE a a PVC Kamenina (typ F)

55 Spojky pro litinové trouby (pro gravitační sítě a výtlaky) Spojka GGS Ke spojení dvou hladkých konců z tvárné litiny INTEGRAL. Tyto tvarovky se používají jako montážní a přípojkové tvarovky ke spojení litinových trub. Mohou být použity na gravitačních sítích a výtlacích. E POVRCHOVÉ ÚPRAVY Tělo spojky a příruby: červený práškový epoxid. L DN Reference L E Hmotnost mm mm kg SPOJ Dva těsnicí kroužky z nitrilu. 80 AS 08 J8 AN ,9 100 AS 10 J8 AN ,6 125 AS 12 J8 AN AS 15 J8 AN ,3 200 AS 20 J8 AN ,8 250 AS 25 J8 AN ,1 300 AS 30 J8 AN ,2 350 AS 35 J8 AN ,9 400 AS 40 J8 AN ,4 450 AS 45 J8 AN ,9 500 AS 50 J8 AN ,6 600 AS 60 J8 AN ,6 POZNÁMKY Tvarovky jsou dodávány s: dvěma přírubami, dvěma těsnicími kroužky, litinovým tělem, šrouby, klíčem pro utažení šroubů: č. 27. *DN 700 až 2000 konzultujte. 133

56 Spojky pro litinové trouby (pro gravitační sítě a výtlaky) Spojka INTEGRAL Ke spojení dvou hladkých konců z tvárné litiny INTEGRAL. Mohou být použity na gravitačních sítích a výtlacích. Spojka vyžaduje správný úkos na spojovaných koncích. POVRCHOVÉ ÚPRAVY Červený práškový epoxid. E L POZNÁMKY Spojky jsou dodávány s těsnicími nitrilovými kroužky TYTON. DN Reference L E Hmotnost mm mm kg 400 AS 40 M6 AD AS 50 M6 AD AS 60 M6 AD AS 70 M6 AD

57 Spojky pro různé materiály (pro gravitační sítě) Spojka redukovaná asymetrická Ke spojení prvků nebo trub DN 150 s prvky DN 125 s dodržením plynulosti toku. POVRCHOVÉ ÚPRAVY Červený práškový epoxid. DN 125 DN 150 L SPOJ DN 150, DN 125: I.M. s těsnicím kroužkem z nitrilu. Rozsah použití Rozsah použití DN Reference DN 125 DN 150 L Hmotnost min max min max mm mm mm mm mm mm kg POZNÁMKY Tato spojka se osazuje mezi hladké konce trub DN 125 a 150. Spojka je dodávána včetně těsnicího kroužku. 125 x 150 AS 12 M7 GD , ,7 135

58 Spojky pro různé materiály (pro gravitační sítě) Spojka INTERMATERIAL Tyto spojky jsou určeny ke spojení hladkého konce Integral (do hrdla označeného coté fonte ) a hladkého konce trouby nebo tvarovky z jiného materiálu. Hrdlo spojky označené coté autres matériaux je vhodné k napojení trub, které mají vnější profil podle následující tabulky: Tvárná litina DN DN Rozsah INTEGRAL PVC použití až až až až 335 Poznámka: Centrovací kroužek (bílý nylon) se osazuje pro zlepšení nepropustnosti spoje jen na straně nelitinového materiálu. POVRCHOVÉ ÚPRAVY Jiné materiály Vnitřní a vnější povrch: červený práškový epoxid. E L POZNÁMKY Tyto spojky se dodávají s: dvěma nitrilovými kroužky, jedním kroužkem centrovacím. Montáž spojky viz Montážní postupy výrobce. DE DE DN Reference Bez centr. S centr. L E Hmotnost kroužku kroužkem max max mm mm kg 150 AS 15 M1 AA 171, ,2 200 AS 20 M1 AA 223, ,7 250 AS 25 M1 AA ,2 300 AS 30 M1 AA ,8 136

59 Spojky pro různé materiály (pro gravitační sítě) Spojovací nástavce PVC: hrdlo hladký konec dvě hrdla Tyto nástavce se používají ke spojení konců INTEGRAL s potrubím PVC prostřednictvím: spojky I.M. pro DE 160 až 400. DN 125 DN 150 DN Vnější PVC DE litina DE litina Vnější PVC Nástavce DE 400 se vkládají do hrdel revizních a čisticích kusů DN 400. DN POZNÁMKY DN litiny DE PVC Reference DE L 2 L 1 L Hmotnost Nástavce s hrdly a hladkými konci jsou dodávány s těsnicími kroužky. mm mm mm mm kg AM 12 R1 FP 144, , AM 16 R1 GP 169, , AS 20 L1 J , AS 25 L1 K , AS 40 L1 N ,8 137

60 Spojky pro různé materiály (pro gravitační sítě) Spojka pro spojení hrdlo hladký konec: PVC litina Určená ke spojení litiny s PVC s dodržením plynulosti toku vody. Hrdlo má spoj I.M. a je určeno pro litinu, hladký konec je pro PVC. D3 D2 wavin D1 l L POZNÁMKY Spojky vyrábí firma WAVIN. DN DE litina PVC D 1 D 2 D 3 L l mm mm mm mm mm

61 Spojky pro různé materiály (pro gravitační sítě) Spojka pro spojení dva hladké konce: PVC litina Tyto litinové kusy se používají ke spojení litiny INTEGRAL s potrubím PVC. POVRCHOVÉ ÚPRAVY Vnitřní a vnější povrch: červený práškový epoxid. napojení tvárná litina A napojení PVC B DN Reference A B litina PVC L K Hmotnost mm mm mm mm kg 125 AG 12 L1 FD ,5 POZNÁMKY Kus je se dvěma soustřednými hladkými konci. 150 AG 15 L1 GD ,8 200 AG 20 L1 JD ,2 139
