2 Stavby z tenkostěnných ocelových profilů ÚVOD skelet z tenkostěnné pozinkované oceli + tepelná izolace + opláštění TECHNOLOGIE PRO NÍZKOENEGRETICKÉ A PASIVNÍ STAVBY A NÁSTAVBY

3 stavby / nástavby...z tenkostěnných ocelových profilů ZÁKLADNÍ VLASTNOSTI stavebnicový systém stěnových modulů variabilita tvarů a moţností nízká hmotnost systém suché výstavby recyklovatelný materiál ekologie servis jako standard Lindab jako značka

4 Stavby z tenkostěnných ocelových profilů VÝVOJ USA 2. polovina 80.let společný úplný program vývojových zkoušek -princip teplé konstrukce - stabilita - kotvení - spoje - navrhování - obkladové a izolační materiály - tlumení zvuku Západní Evropa (Francie, Španělsko, Holandsko, Velká Británie) + Skandinávie

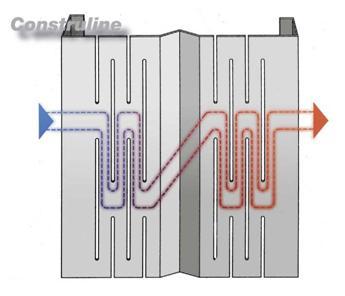

5 Stavby z tenkostěnných ocelových profilů VÝVOJ ŠTERBINOVÉ PROFILY Skandinávie - chladné klima s výrazně minusovými teplotami - tradice stavění ze dřeva - hledání alternativy méně náchylné k plísním - ocel SROVNÁNÍ 1: PROFIL PLNOSTĚNNÝ vs. ŠTĚRBINOVÝ Stěna s plnostěnnými profily U = 0,36 W/m 2 K Stěna se štěrbinovými profily U = 0,24 W/m 2 K Úspora 33% SROVNÁNÍ 2: DŘEVOSTAVBA vs. OCEL profily se štěrbinami termo profily l oceli = 60 W/mK l dřeva = 0,14 W/mK 430x niţší prodlouţení dráhy vedení tepla štěrbinami => snížení tepelné vodivosti ze 60 na 8 W/mK tj. na 13% původní hodnoty malá tloušťka profilu plocha stojky je snížena ze 60 mm na 1,0 mm tj. na 1,7% hodnoty dřevostavby objem izolace vzroste o 12% VÝSLEDEK ocel: 60*0,13*0,017 = 0,13 W/mK dřevo: 0,14 W/mK

6 Nosný skelet výchozí rastr profilů: 600 mm 625 mm 1200 mm krov vnitřní nosné stěny vnitřní příčky B H stropy obvodové nosné stěny ocelový skelet stavby

7 Obvodové stěny ZÁKLADNÍ SCHEMA Princip skladby: -fasáda - větraná mezera (variantně) - vnější větruodolná vrstva - konstrukce - izolace - parotěsná / parobrzdná vrstva - vnitřní obklad

8 Obvodové stěny ZÁKLADNÍ SKLADBY - součinitel prostupu tepla stěnou s fasádou 50 mm U N = 0,21 W/m 2 K s fasádou 100 mm U N = 0,17 W/m 2 K - hmotnost cca 45 kg/m 2 - součinitel prostupu tepla stěnou s fasádou 50 mm U N = 0,18 W/m 2 K s fasádou 100 mm U N = 0,15 W/m 2 K - hmotnost cca 47 kg/m 2 Zkoušky požární odolnosti dle EN -s opláštěním deskami Fermacell 1x 12,5 mm REI 20 1x 15 mm REI 30 12, mm REI 60

9 Obvodové stěny FASÁDA kontaktní ETICS provětraná polystyren minerální vlna dřevěné obklady cemetovláknité desky CETRIS trapézový plech fasádní kazety...

10 Vnitřní stěny ZÁKLADNÍ SKLADBY - nosné stěny součást skeletu - základní šířka 150 mm (konstrukce 120 mm) - jednoduché nebo dvojité opláštění - hmotnost cca 48 kg/m 2, resp. 78 kg/m 2 + další varianty rozšířená aplikace Zkoušky požární odolnosti dle EN -s opláštěním deskami Fermacell 1x 12,5 mm REI 20 1x 15 mm REI 30 12, mm REI 60

11 Nenosné příčky - skladby se sádrokartonovými a sádrovláknitými deskami - příčky výrobců suché výstavby (Knauf, Rigips, Lafarge, Fermacell) - příčky s profilem Lindab RdBX Požární odolnost dle EN EI 15 aţ EI 90 DP1 Akustické vlastnosti aţ 64 db

12 Stropy ZÁKLADNÍ SKLADBA - rozteč profilů 600 mm - hmotnost skladby cca 83 kg/m 2 rozpon profil 4000 mm C 200/1, mm C 200/2, mm C 200/2,5 (resp. C 250/2,0) 5500 mm C 250/2, mm C 250/2,5 Zkoušky požární odolnosti dle EN -s podhledem s deskami Fermacell 1x 12,5 mm REI 30 2x 12,5 mm REI 60

13 Střechy Moţnosti konstrukce: - plochá střecha, nebo střecha s minimálním spádem - šikmá střecha zateplení v rovině střešního pláště vaznicový systém - šikmá střecha zateplení v rovině střešního pláště krokvový systém - šikmá střecha zateplení v rovině stropu stupnicově-krokvový systém - šikmá střecha zateplení v rovině stropu příhradové vazníky

14 Projektování 3D modelování - nadstavba pro Autodesk Architecture Lindab ADT Tools specializované programy pro statické posouzení prvků Lindab DimRoof, DimStud výpočty součinitele prostupu tepla stěnou Lindab Wall Analyzer 3D model montážní výkresy rozpis materiálu

15 Výroba a montáž dodávka označených profilů v přesných délkách staveništní montáţ prefabrikace - skeletu - skeletu vč. části skladby

16 Možnosti Rodinné domy Administrativní objekty Nástavby Výplňové panely ŢB skeletů
