Automatické závory 620,640,642 a 624 MPS

Rozměr: px
Začít zobrazení ze stránky:

Download "Automatické závory 620,640,642 a 624 MPS"

Transkript

1

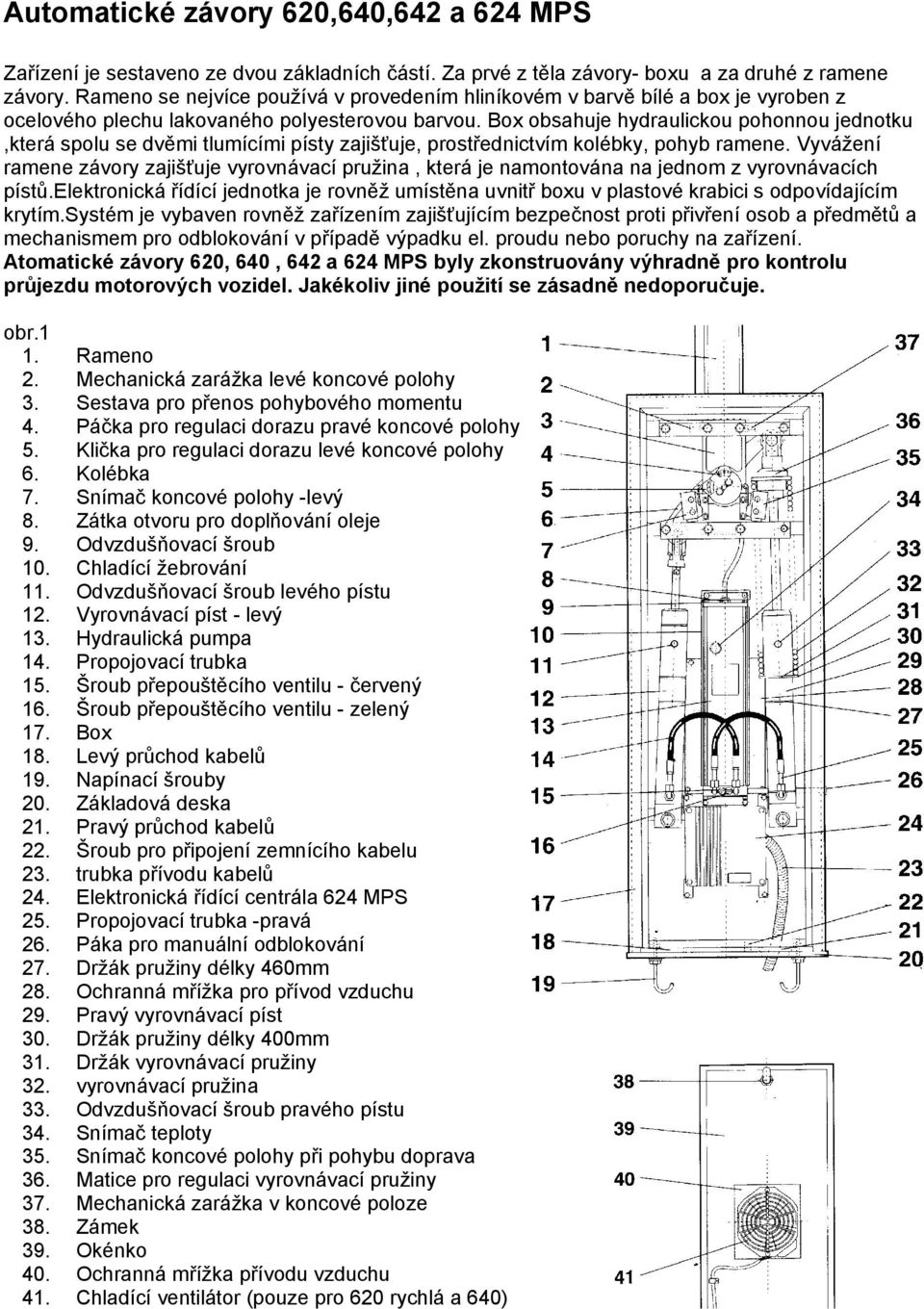

2 Automatické závory 620,640,642 a 624 MPS Zařízení je sestaveno ze dvou základních částí. Za prvé z těla závory- boxu a za druhé z ramene závory. Rameno se nejvíce používá v provedením hliníkovém v barvě bílé a box je vyroben z ocelového plechu lakovaného polyesterovou barvou. Box obsahuje hydraulickou pohonnou jednotku,která spolu se dvěmi tlumícími písty zajišťuje, prostřednictvím kolébky, pohyb ramene. Vyvážení ramene závory zajišťuje vyrovnávací pružina, která je namontována na jednom z vyrovnávacích pístů.elektronická řídící jednotka je rovněž umístěna uvnitř boxu v plastové krabici s odpovídajícím krytím.systém je vybaven rovněž zařízením zajišťujícím bezpečnost proti přivření osob a předmětů a mechanismem pro odblokování v případě výpadku el. proudu nebo poruchy na zařízení. Atomatické závory 620, 640, 642 a 624 MPS byly zkonstruovány výhradně pro kontrolu průjezdu motorových vozidel. Jakékoliv jiné použití se zásadně nedoporučuje. obr.1 1. Rameno 2. Mechanická zarážka levé koncové polohy 3. Sestava pro přenos pohybového momentu 4. Páčka pro regulaci dorazu pravé koncové polohy 5. Klička pro regulaci dorazu levé koncové polohy 6. Kolébka 7. Snímač koncové polohy -levý 8. Zátka otvoru pro doplňování oleje 9. Odvzdušňovací šroub 10. Chladící žebrování 11. Odvzdušňovací šroub levého pístu 12. Vyrovnávací píst - levý 13. Hydraulická pumpa 14. Propojovací trubka 15. Šroub přepouštěcího ventilu - červený 16. Šroub přepouštěcího ventilu - zelený 17. Box 18. Levý průchod kabelů 19. Napínací šrouby 20. Základová deska 21. Pravý průchod kabelů 22. Šroub pro připojení zemnícího kabelu 23. trubka přívodu kabelů 24. Elektronická řídící centrála 624 MPS 25. Propojovací trubka -pravá 26. Páka pro manuální odblokování 27. Držák pružiny délky 460mm 28. Ochranná mřížka pro přívod vzduchu 29. Pravý vyrovnávací píst 30. Držák pružiny délky mm 31. Držák vyrovnávací pružiny 32. vyrovnávací pružina 33. Odvzdušňovací šroub pravého pístu 34. Snímač teploty 35. Snímač koncové polohy při pohybu doprava 36. Matice pro regulaci vyrovnávací pružiny 37. Mechanická zarážka v koncové poloze 38. Zámek 39. Okénko 40. Ochranná mřížka přívodu vzduchu 41. Chladící ventilátor (pouze pro 620 rychlá a 640)

3 Model závory 620 / / 642 standart Maximální délka ramene 2 2 2,5 4 2, Maximální doba otevírání(vt) nezapočítána brzdná dráha 640 / 624 standart 6 7 < 2 < Úhlová rychlost (ot/min) 7,5 5 4,2 3,3 3,7 2,7 1,8 Výkon pumpy (l / min) 2 1,5 1 0,75 2 1,5 1 Maximální síla (Nm) Tip ramene Pevné / se závěsem / zlamovací Frekvence použití 100% 70% 100% Napájení 230 V - (+6-10%) 50Mhz Příkon (W) 220 Tip oleje FAAC XD 220 Množství oleje ( l ) 2 Tepelná ochrana vinutí 120 C Bezpečnost proti přivření přepouštěcí ventily Rozmezí okolních teplot C Ošetření krytu kataforéze Lak krytu Polyester RAL 2004 Stupeň krytí IP 54 Váha v kg Rozměry boxu viz obr 4-5 Technická data elektromotoru Minimální počet otáček Výkon (W) Spotřebovaný proud (A) 1 1,2 Napájení 230 V - (+6-10%) 50Mhz 1.1. Křivka maximálního využití Následující křivka znázorňuje závislost mezi maximální dobou požívání (T) a frekvencí používání (F). Es.: Závora 620rychlá,640,642 R/40 a 642 / 70 může být používána bez přerušení s maximální frekvencí 100% neboť je vybaven chladícím ventilátorem. Modely 620 standart a 642 est/40 mohou být používány bez pauzy s frekvencí 70%. Pro zajištění správné funkčnosti pohonu je třeba se pohybovat ve spodní části křivky. Důležité: Křivka je sestavena při teplotě 20 C. Přímé vystavení slunečním paprskům může snížit frekvenci použití až na 20%. Výpočet frekvence použití Je to procentuální poměr mezi efektivní pracovní dobou (otevření + zavření ) vzhledem k celkové době jednoho cyklu( otevření + zavření + doba pauzy) Kalkulační vzorec je následující: Ta + Tc %F = x 100 Ta + Tc + Tp + Ti Ta = doba otevírání Tc = doba zavírání Tp = doba pauzy Ti = období klidu mezi jednotlivými cykly

4 2. Elektrické zapojení (systém standart) poznámka: 1. Instalovat elektrické kabely vždy v odpovídajících trubkách pevných nebo flexibilních 2. Oddělit od sebe vždy kabely které jsou využívány provedení vysokého napětí od kabelů využívaných provedení nízkého napětí.(příslušenství a pod.) Tím se vyhneme nebezpečí jakýchkoliv interferencí. 4. Instalace automatické závory 4.1. Předběžná zjištění Pro správnou a bezpečnou funkci závory zajistěte splnění následujících podmínek: 1. Závora při svém pohybu se nesmí v žádném případě dotýkat překážek jako například kabelů el. vedení a pod. 2. Charakteristika terénu musí zaručovat dostatečnou stabilitu pro základ závory. 3. V místě výkopu základu pro betonáž základové desky nesmí být žádná vedení ani el. kabely 4. Je-li tělo závory umístěno v přímé blízkosti průjezdu motorových vozidel musí být chráněno odpovídajícím způsobem. Zajistěte,aby celá instalace byla řádně uzemněna pomocí odpovídajícího kabelu a matic s podložkami, které jsou součástí dodávky 4.2. Umístění základové desky 1. Sestavte základovou desku tak jak je naznačeno na obr.6 1. Proveďte betonáž základové desky, tak jak je zobrazeno na obr 7 2. Základovou desku umístěte tak, aby mohl být protažen odpovídající počet elektrických kabelů (viz obr. 7). Prověřte zda je deska v absolutně horizontální poloze. Vyčkejte až zatvrdne beton. Obr.6 Obr.7

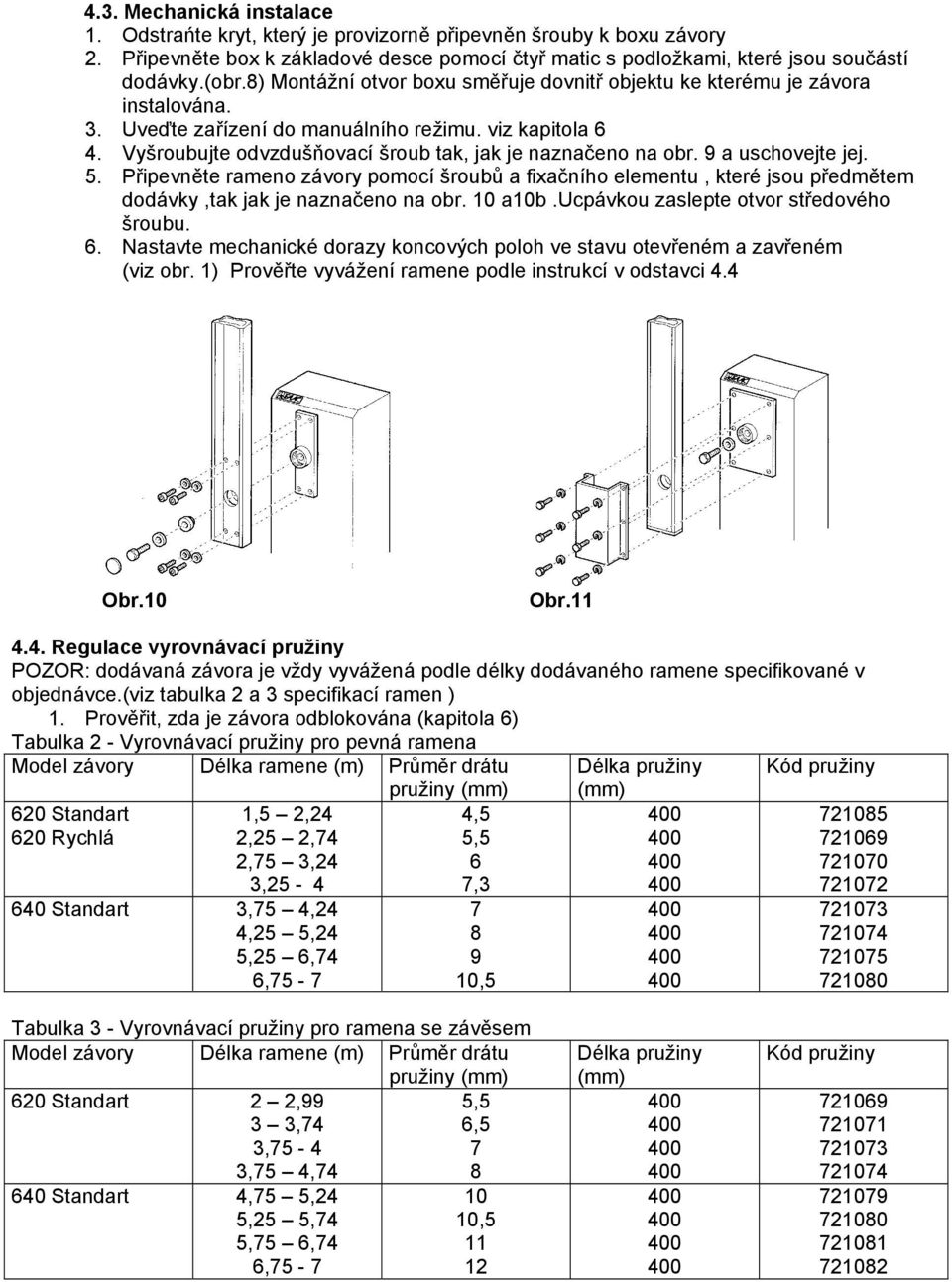

5 4.3. Mechanická instalace 1. Odstrańte kryt, který je provizorně připevněn šrouby k boxu závory 2. Připevněte box k základové desce pomocí čtyř matic s podložkami, které jsou součástí dodávky.(obr.8) Montážní otvor boxu směřuje dovnitř objektu ke kterému je závora instalována. 3. Uveďte zařízení do manuálního režimu. viz kapitola 6 4. Vyšroubujte odvzdušňovací šroub tak, jak je naznačeno na obr. 9 a uschovejte jej. 5. Připevněte rameno závory pomocí šroubů a fixačního elementu, které jsou předmětem dodávky,tak jak je naznačeno na obr. 10 a10b.ucpávkou zaslepte otvor středového šroubu. 6. Nastavte mechanické dorazy koncových poloh ve stavu otevřeném a zavřeném (viz obr. 1) Prověřte vyvážení ramene podle instrukcí v odstavci 4.4 Obr.10 Obr Regulace vyrovnávací pružiny POZOR: dodávaná závora je vždy vyvážená podle délky dodávaného ramene specifikované v objednávce.(viz tabulka 2 a 3 specifikací ramen ) 1. Prověřit, zda je závora odblokována (kapitola 6) Tabulka 2 - Vyrovnávací pružiny pro pevná ramena Model závory Délka ramene (m) Průměr drátu Délka pružiny Kód pružiny 620 Standart 620 Rychlá 1,5 2,24 2,25 2,74 2,75 3,24 3, Standart 3,75 4,24 4,25 5,24 5,25 6,74 6,75-7 pružiny (mm) 4,5 5,5 6 7, ,5 (mm) Tabulka 3 - Vyrovnávací pružiny pro ramena se závěsem Model závory Délka ramene (m) Průměr drátu pružiny (mm) 620 Standart 2 2,99 3 3,74 3,75-4 3,75 4, Standart 4,75 5,24 5,25 5,74 5,75 6,74 6,75-7 5,5 6, , Délka pružiny (mm) Kód pružiny

6 2. Otáčet stavěcí maticí,tak jak je znázorněno na obr.12 pomocí přiloženého klíče Rameno je vyváženo v případě,že je v klidu jak při 0 tak při 90 Má-li závora tendenci se zavírat otočte stavěcí matkou ve směru pohybu hodinových ručiček, má - li tendenci otevírat se otočte matkou směrem opačným Obr.9 5. Uvedení do funkce 5.1. Zapojení elektronické řídící centrály POZOR: před započetím jakékoliv manipulace s elektronickou řídící centrálou (údržba, zapojení, nebo programování) je zapotřebí odpojit napájení el proudem. POZOR: Odpojí-li se svorkovnice J2 přetrvává stále napětí na svorkách napájecích motor, ventilátor a signální lampu. Držte se bodů 10,11,12,13 a14 všeobecných bezpečnostních norem. S přihlédnutím k nákresu obr. 3 připravíme kabeláž pro zapojení elektronické řídící centrály 624 MPS včetně přípravy pro připojení příslušenství. Kabely vysokého napětí, jako jsou napájecí kabely nebo připojení motoru musí být vždy odděleny od kabelů nízkého napětí propojujících příslušenství.vyhneme se tak nežádoucím interferencím. Tab.4 Technická charakteristika 624 MPS Napájení 230 V (+6-10% ( 50 Hz Maximální zatížení motorem 300 W Maximální zatížení příslušenstvím 500 ma Maximální výkon vnitřního osvětlení 5 W (24 Vca) teplota olního prostředí -20 C + 55 C Tab 5. Funkce jednotlivých LED signalizujících stav LED ROZVÍCENO (uzavřený kontakt) ZHASNUTO (otevřený kontakt) FCC snímač koncové polohy zavř. volný FCA snímač koncové polohy otevř. volný OPEN aktivní Zavírání /FSW aktivní ( *) / bezpečnost neakt. ( **) neaktivní ( *) / bezpečnost obsazena( **) STOP neaktivní aktivní ALARM závora v pohybu závora v klidu Vnitřní osvětlení viz funkce vnitřního osvětlení viz funkce vnitřního osvětlení Motor motor pod napětím motor bez napětí ( *) ve funkci je logika P ( **) ve funkci je logika A/E Řídící centrála 624 MPS TF 1 Transformátor P1 RESET J1 Odnímatelná svorkovnice nízkého napětí F1 Pojistka F5A (motor) J2 Silová odnímatelná svorkovnice F2 Pojistka T1,6 (příslušenství) J3 Konektor pro připojení koncových snímačů DL1 LED Impuls otevřít logika A/E/P J4 Konektor pro dekoder DL2 LED Impuls zavřít (log.p) kontakt bezpečnostního zař. log, A) J5 Konektor pro zapojení karet FSW, DL3 LED Impuls pro zastavení (STOP) SLAVE a RELES DL4 LED Alarm (antipanik) J6 Konektor pro sondu NTC DL5 LED snímače koncové polohy J9 Odnímatelná svorkovnice pro připojení otevřeno napájecího napětí DL6 LED snímač koncové polohy zavřeno

7 Tab.6 Příkony jednotlivých příslušenství Typ příslušenství R 31 PLUS 433 E MINIDEC SL / DS DECODER SL / DS RP 433 ESL / DS DIGICARD METALDIGIKEY FOTOSWITCH DETECTOR F4 / PS 6 MINIBEAM Nominální napájecí proud 50 ma 20 ma 6 ma 20 ba / 55 ma 12 ba / 6mA 15 ma 15 ma 90 ma 50 ma 70 ma Antipanic alarm kontrolní světlo A /E LOGIKA ventilace Antipanic alarm P LOGIKA ventilace Popis svorkovnice kontrolní světlo OPEN - otevřít Zařízení, které uzavřením svého otevřeného kontaktu N.A. způsobí otevření závory.u nastavených logických funkcí automatika a poloautomatika působí impulz pro zavírání i otevírání. CLOSE - zavřít Zařízení, které uzavřením svého otevřeného kontaktu N.A. způsobí zavření závory.(používá se pouze u logiky "P") STOP Zařízení, které otevřením svého uzavřeného kontaktu N.C. způsobí zastavení pohybu závory a to jak při otevírání, zavírání nebo v pauze. Zastavení trvá až do vyslání dalšího impulsu.

8 Bezpečnostní zařízení Tato zařízení pracují s uzavřeným kontaktem při jehož otevření vlivem přítomnosti nežádoucího předmětu nebo osoby, dojde k zastavení pohybu závory. Antipanik Jedná se o zařízení, které při otevření svého normálně uzavřeného kontaktu vlivem jaké koliv nebezpečné situace, způsobí otevření závory. ta v otevřeném stavu setrvá až do resetování celého systému. Programování pomocí mikropřepínačů POZN: po provedení každého programování je třeba zmáčknout RESET (*) POZOR: logická funkce R (remote) se volí pouze v případě simultálního fungování dvou závor proti sobě. (viz následující odstavec Karta 624 SLAVE) Působení bezpečnostních zařízení Při nastavených logických funkcích A a E mohou bezpečnostní zařízení fungovat ve dvou rozdílných režimech při běhu doby pauzy, které je možno vybírat: - Doba pauzy s předsignalizací ( vteřin) přerušení pohybu závory, a změna směru jakmile dojde k uvolnění bezpečnostního zařízení. - Doba pauzy s předsignalizací ( vteřin) okamžitá změna směru při zavírání. Podmínky pro vznik ALARMU Může nastat v následujících případech: 1. Aktivace vstupu pro antipanik systém 2. Intervence bezpečnostního časování (TIME - OUT ) přeruší funkci zařízení, jakmile čas překročí 30 vteřin. 3. Simultální působení obou snímačů koncových poloh 4. Nesprávná funkce mikroprocesoru (syncro). Signalizace alarmu je činná přerušovaně s přestávkami 0,25 vteřin dioda WARNING LIGHT červené lampy je rozsvícena (je-li zapojena. Při těchto podmínkách jsou vyřazena z funkce veškerá zařízení systému.pro uvedení systému do normálního stavu je zapotřebí zmáčknout tlačítko RESET Logické funkce Tab.7 Logika A (automatika) stav závory/ OPEN-otevřít STOP Bezpečnostní zař. Antipanik impuls zavřená otevře a zavírá po žádný efekt žádný efekt Závora se otevře otevřená plynutí pauzy zavírá okamžitě (*) zastaví odpočet zastaví pauzu až do uvolnění a zůstane otevřená. Aktivuje se alarm (viz zavírá změní směr pohybu zablokuje se viz odpovídající odstavec odpovídající odstavec) otevírá žádný efekt zablokuje se žádný efekt zabržděná zavírá okamžitě (*) žádný efekt žádný efekt (*) s nastavenou předsignalizací zavírá během 5 Tab. 8 Logika E (poloautomatika) stav závory/ OPEN-otevřít STOP Bezpečnostní zař. Antipanik impuls zavřená otevře žádný efekt žádný efekt Závora se otevře otevřená zavírá okamžitě (*) zablokuje se zablokuje se a zůstane zavírá změní směr pohybu zablokuje se viz odpovídající odstavec otevřená. Aktivuje se alarm (viz otevírá zablokuje se zablokuje se žádný efekt odpovídající zabržděná zavírá okamžitě (*) žádný efekt žádný efekt odstavec)

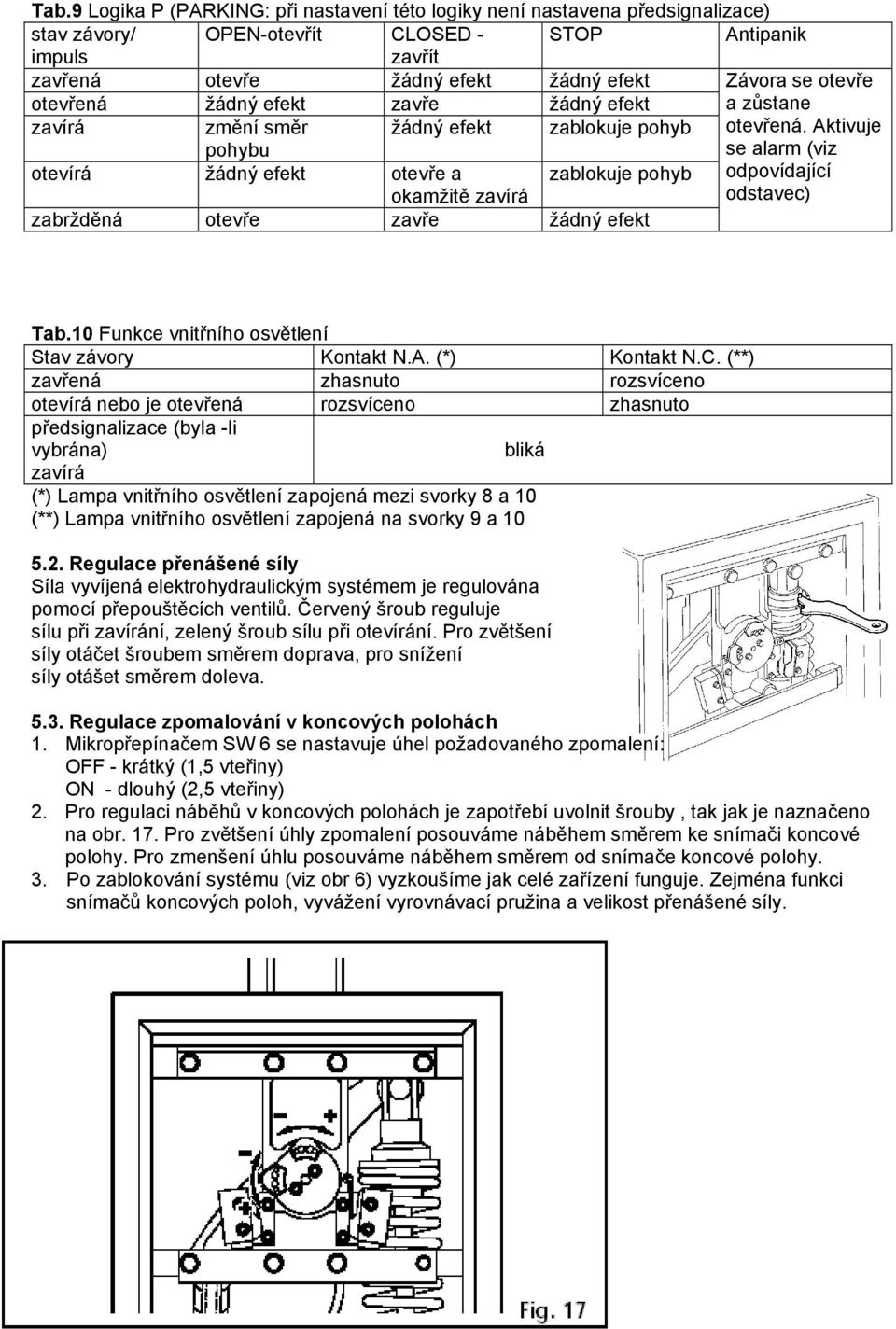

9 Tab.9 Logika P (PARKING: při nastavení této logiky není nastavena předsignalizace) stav závory/ OPEN-otevřít CLOSED - STOP Antipanik impuls zavřít zavřená otevře žádný efekt žádný efekt Závora se otevře otevřená žádný efekt zavře žádný efekt a zůstane zavírá změní směr žádný efekt zablokuje pohyb otevřená. Aktivuje otevírá pohybu žádný efekt otevře a zablokuje pohyb se alarm (viz odpovídající okamžitě zavírá odstavec) zabržděná otevře zavře žádný efekt Tab.10 Funkce vnitřního osvětlení Stav závory Kontakt N.A. (*) Kontakt N.C. (**) zavřená zhasnuto rozsvíceno otevírá nebo je otevřená rozsvíceno zhasnuto předsignalizace (byla -li vybrána) bliká zavírá (*) Lampa vnitřního osvětlení zapojená mezi svorky 8 a 10 (**) Lampa vnitřního osvětlení zapojená na svorky 9 a Regulace přenášené síly Síla vyvíjená elektrohydraulickým systémem je regulována pomocí přepouštěcích ventilů. Červený šroub reguluje sílu při zavírání, zelený šroub sílu při otevírání. Pro zvětšení síly otáčet šroubem směrem doprava, pro snížení síly otášet směrem doleva Regulace zpomalování v koncových polohách 1. Mikropřepínačem SW 6 se nastavuje úhel požadovaného zpomalení: OFF - krátký (1,5 vteřiny) ON - dlouhý (2,5 vteřiny) 2. Pro regulaci náběhů v koncových polohách je zapotřebí uvolnit šrouby, tak jak je naznačeno na obr. 17. Pro zvětšení úhly zpomalení posouváme náběhem směrem ke snímači koncové polohy. Pro zmenšení úhlu posouváme náběhem směrem od snímače koncové polohy. 3. Po zablokování systému (viz obr 6) vyzkoušíme jak celé zařízení funguje. Zejména funkci snímačů koncových poloh, vyvážení vyrovnávací pružina a velikost přenášené síly.

10 5.4. Zkouška automatického systému Jakmile dokončíte instalaci umístěte na box závory nálepku s upozorněním.(obr.11) Prověřte zda automatická závora a veškeré příslušenství pracuje bezchybně. Předejte uživateli návod na použití a objasněte funkci zařízení. Upozorněte na možná nebezpečí vznikající při funkci zařízení. Obr Manuální funkce Je-li zapotřebí se závorou manipulovat manuálně z důvodu výpadku el. proudu nebo z důvodu poruchy na zařízení, postupujeme následovně: Zasuňte standardní trojúhelníkový klíč do otvoru v boxu závory.(obr.19 a) Je možno ojednat též zamykání pomocí dozického klíče (19 b). Otočte klíčem proti směru hodinových ručiček. Nyní je možno se závorou manuálně pohybovat. 7. Opětné uvedení do automatického režimu Pro zamezení nežádoucího spuštění závory náhodným impulsem je vhodné zařízení odpojit od přívodu el. proudu. Pro uvedení zařízení do normálního stavu otočte klíčem opět ve směru hodinových ručiček a klíč vyjměte. 8. Údržba Když je prováděna údržba, je vždy zapotřebí zkontrolovat nastavení přepouštěcích ventilů a funkci bezpečnostních zařízení Doplnění množství oleje Kontrolujte pravidelně množství oleje v nádržce. Při nízké a průměrné frekvenci používání stačí jednou za 6 měsíců. Úroveň oleje by neměla klesnout pod hladinu stanovenou na mírce viz obr. 20 Olej se doplňuje otvorem uzavřeným šroubem s mírkou. Hladina oleje by neměla přesáhnout stanovenou výši viz. obr. 20 Do zařízení doplňujte zásadně olej značky FAAC XD Odvzdušnění Je-li pohyb závory nepravidelný je třeba celý systém odvzdušnit a to následujícím způsobem: 1. Přesvědčit se zda odvzdušňovací šroub byl odstraněn.(obr.9) 2. Spustit závoru : -během otevírání lehce uvolnit a poté utáhnout šroub odvzdušnění pístu s vyrovnávací pružinou (obr. 1 ref. 33)

11 - během zavírání lehce uvolnit a po té utáhnout šroub odvzdušnění pístu bez vyrovnávací pružiny. (obr. 1 ref.11). Pokud je to zapotřebí opakujte celou operaci několikrát až dojde k úplnému odvzdušnění a závora opět funguje správným způsobem. 9. Opravy V případě nutnosti opravy se obracejte vždy na servisní místo nebo zastoupení firmy FAAC. 10. Disponibilní příslušenství Přídavné elektronické karty Karty SLAVE, FSW a RELAIS umožňují rozšíření funkcí, které závora může nabídnout. Mohou být zapojeny všechny k jednomu zařízení. Přečtěte si pozorně návody k těmto zařízením. Karta 624 FSW (obr. 21) Karta 624 FSW umožňuje zapojení fotobuněk při nastavené logice "PARKING" Aby se předešlo nežádoucím vstupům nebo průjezdům vozidel, zapojují se k zařízení bezpečnostní prvky (fotobuňky), které zajistí zastavení závory v případě výskytu nežádoucích osob nebo předmětů a její znovu uvedení do provozu po odstranění překážek. Karta 624 SLAVE ( obr.21) Tato karta umožňuje součastné fungování dvou závor postavených proti sobě. Jedna ze závor potom funguje jako MASTER (řídící) a druhá jako SLAVE (řízená) veškeré řídící impulsy jsou směrovány na závoru MASTER a závora SLAVE vykonává stejné pohyby. Karta RELÉ (obr.22) Reléová karta umožňuje sledování a řízení přídavných funkcí a různých stavů závory. Bezpečnostní automatické odblokování (obr.23 a) Toto zařízení umožňuje manuální pohyb s ramenem závory, aniž by předem došlo k odblokování pomocí deblokačního klíče. Hydraulický systém zaručuje opětovné zablokování ramene v otevřené poloze. Anti-vandal ventil (obr. 23 b) Zaručuje, že nedojde k poškození hydraulického systému, i když dojde k násilnému otevření závory. Sada závěsu (obr.24) Závěs na ramenu závory zaručuje její lepší viditelnost. Je disponibilní v délkách 2 a 3 m. POZOR: Instalace závěsu závory je podmíněno výměnou vyrovnávací pružiny. Sada zlamovacího ramena (obr.25) Sada zlamovacího ramena umožňuje instalaci závory do prostor s nízkým stropem max. 3m. POZOR: Instalace sady zlamovacího ramene je podmíněna výměnou vyvažovací pružiny. Podpěra ramena závory (obr. 27 a 26) Podpěra ramena závory má dvě funkce: - zamezuje ohnutí ramena závory vlastní vahou nebo jinou silou působící na závoru shora

12 - umožňuje podepření ramena v zavřeném stavu a proto omezuje možnost jeho vibrací. Pozice umístění základové desky podpěry ramene. Pro nalezení správné pozice umístění základové desky podpěry ramene závory následujte instrukce uvedené na obr. 28 P1 = Základová deska závory P2 = základová deska podpěry ramene L = Délka závory (v mm) A = L- 425 (v mm) (620) L-450 mm(640) Nastavení časů PAUSE
