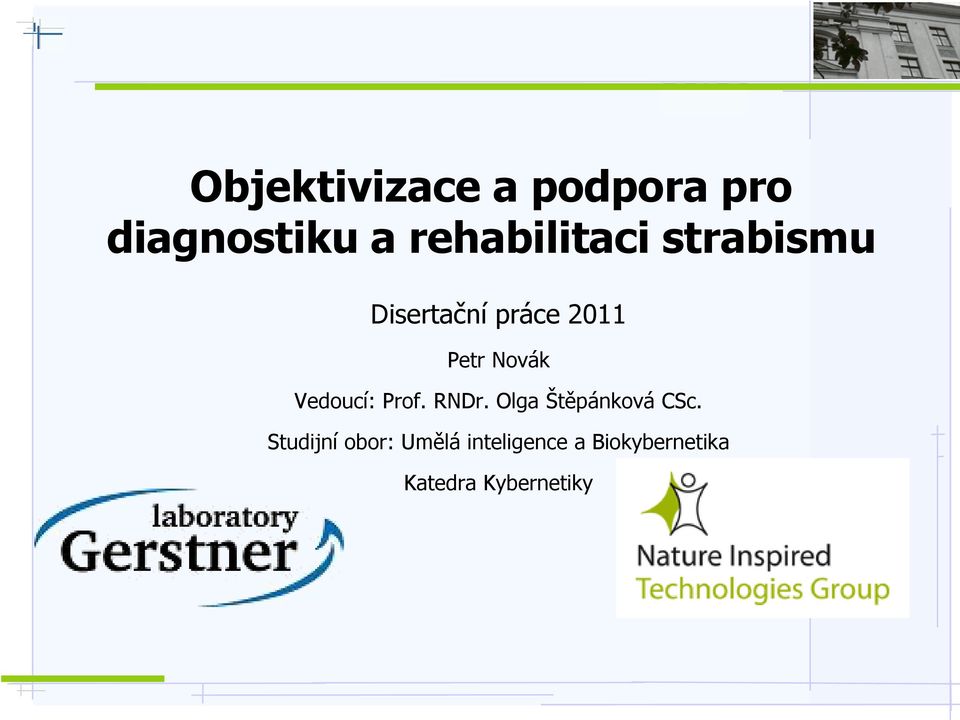

1 Objektivizace a podpora pro diagnostiku a rehabilitaci strabismu Disertační práce 2011 Petr Novák Vedoucí: Prof. RNDr. Olga Štěpánková CSc. Studijní obor: Umělá inteligence a Biokybernetika Katedra Kybernetiky

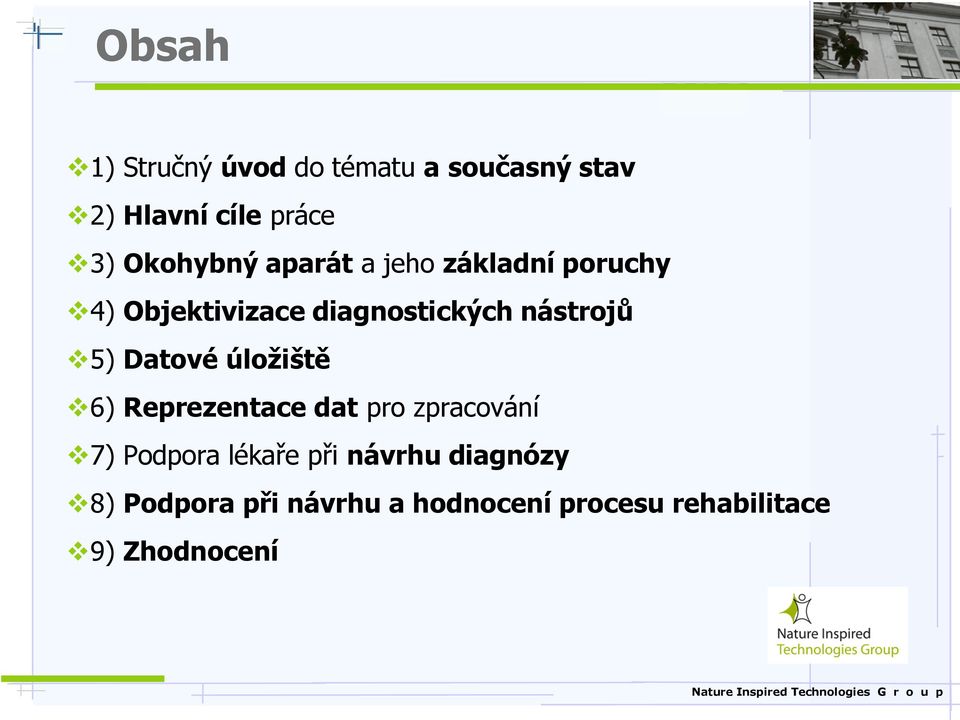

2 Obsah 1) Stručný úvod do tématu a současný stav 2) Hlavní cíle práce 3) Okohybný aparát a jeho základní poruchy 4) Objektivizace diagnostických nástrojů 5) Datové úložiště 6) Reprezentace dat pro zpracování 7) Podpora lékaře při návrhu diagnózy 8) Podpora při návrhu a hodnocení procesu rehabilitace 9) Zhodnocení

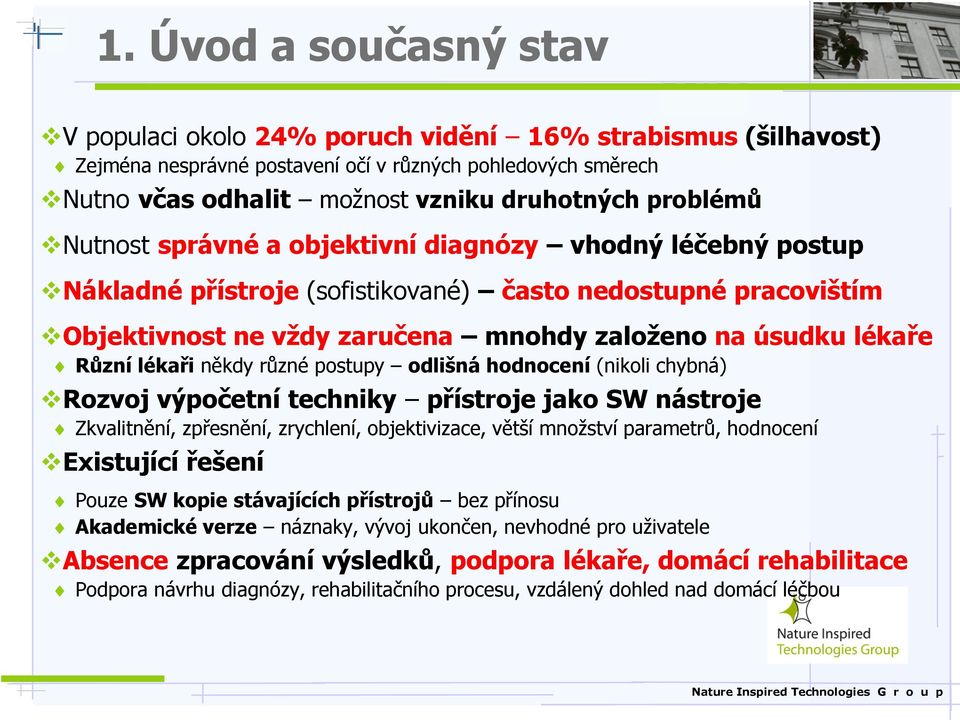

3 1. Úvod a současný stav V populaci okolo 24% poruch vidění 16% strabismus (šilhavost) Zejména nesprávné postavení očí v různých pohledových směrech Nutno včas odhalit možnost vzniku druhotných problémů Nutnost správné a objektivní diagnózy vhodný léčebný postup Nákladné přístroje (sofistikované) často nedostupné pracovištím Objektivnost ne vždy zaručena mnohdy založeno na úsudku lékaře Různí lékaři někdy různé postupy odlišná hodnocení (nikoli chybná) Rozvoj výpočetní techniky přístroje jako SW nástroje Zkvalitnění, zpřesnění, zrychlení, objektivizace, větší množství parametrů, hodnocení Existující řešení Pouze SW kopie stávajících přístrojů bez přínosu Akademické verze náznaky, vývoj ukončen, nevhodné pro uživatele Absence zpracování výsledků, podpora lékaře, domácí rehabilitace Podpora návrhu diagnózy, rehabilitačního procesu, vzdálený dohled nad domácí léčbou

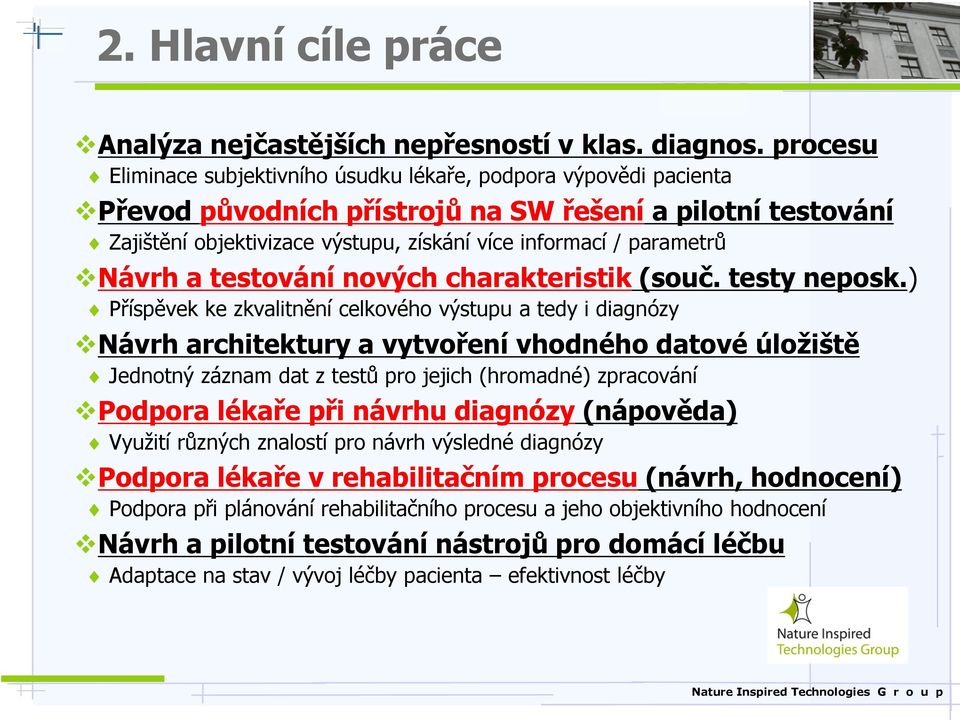

4 2. Hlavní cíle práce Analýza nejčastějších nepřesností v klas. diagnos. procesu Eliminace subjektivního úsudku lékaře, podpora výpovědi pacienta Převod původních přístrojů na SW řešení a pilotní testování Zajištění objektivizace výstupu, získání více informací / parametrů Návrh a testování nových charakteristik (souč. testy neposk.) Příspěvek ke zkvalitnění celkového výstupu a tedy i diagnózy Návrh architektury a vytvoření vhodného datové úložiště Jednotný záznam dat z testů pro jejich (hromadné) zpracování Podpora lékaře při návrhu diagnózy (nápověda) Využití různých znalostí pro návrh výsledné diagnózy Podpora lékaře v rehabilitačním procesu (návrh, hodnocení) Podpora při plánování rehabilitačního procesu a jeho objektivního hodnocení Návrh a pilotní testování nástrojů pro domácí léčbu Adaptace na stav / vývoj léčby pacienta efektivnost léčby

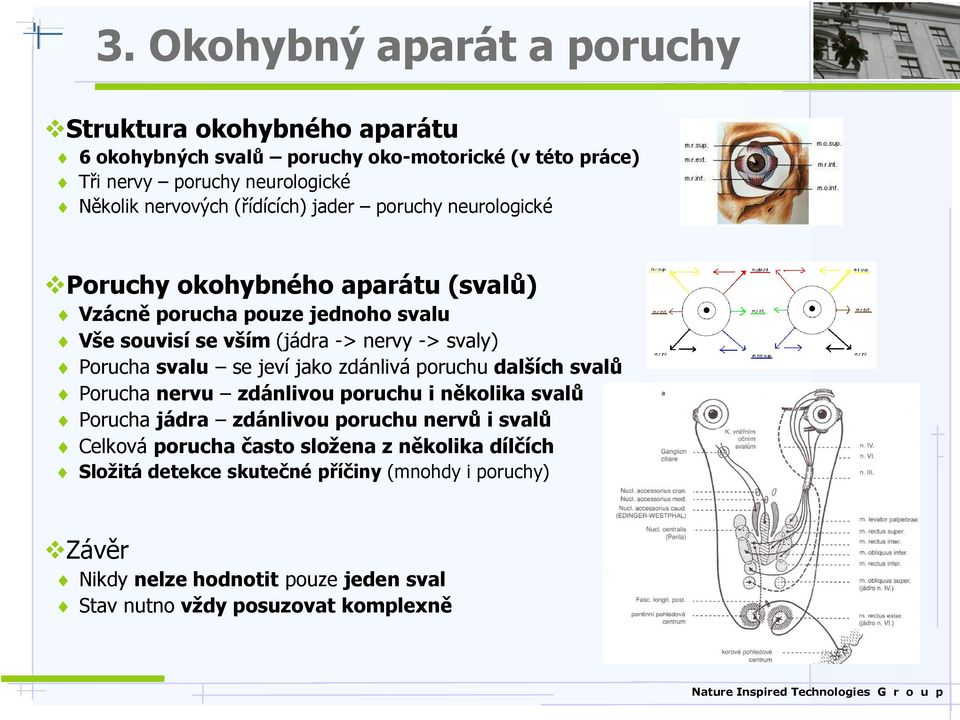

5 3. Okohybný aparát a poruchy Struktura okohybného aparátu 6 okohybných svalů poruchy oko-motorické (v této práce) Tři nervy poruchy neurologické Několik nervových (řídících) jader poruchy neurologické Poruchy okohybného aparátu (svalů) Vzácně porucha pouze jednoho svalu Vše souvisí se vším (jádra -> nervy -> svaly) Porucha svalu se jeví jako zdánlivá poruchu dalších svalů Porucha nervu zdánlivou poruchu i několika svalů Porucha jádra zdánlivou poruchu nervů i svalů Celková porucha často složena z několika dílčích Složitá detekce skutečné příčiny (mnohdy i poruchy) Závěr Nikdy nelze hodnotit pouze jeden sval Stav nutno vždy posuzovat komplexně

6 4. Hessovo plátno - princip Diag. úloha s velkou vypovídací hodnotou Využití červeno-zelených brýlí pro pacienta Postupně zobrazeny červené stimulační body Na jejich pozice pacient umisťuje zelené body Spojnice bodů obvodu pomocné pro hodnocení Diagnóza Hodnocení: tvaru, posunu, pootočení Odlišnost od originálu (ideálu) a obou očí navzájem Původní řešení a jeho výstup Mechanický přístroj manuální zápis hodnot Pouze statický výstup (jednoho) okamžitého stavu Ztráta mnoha informací z průběhu testu Nové řešení a jeho výstup Eliminace vlivu lékaře vedení pacienta (testem) SW aplikace záznam mnoha informací Záznam průběhu (dynamiky) testu Prvotní grafické hodnocení - názornost Zkrácení / prodloužení hran tloušťka hran Změna úhlu hran barva / jas hran Nové parametry Nestabilita poruchy tvar / velikost terče odpov. bodu pacienta Nejistota pacienta jas bodu umístěného pacientem

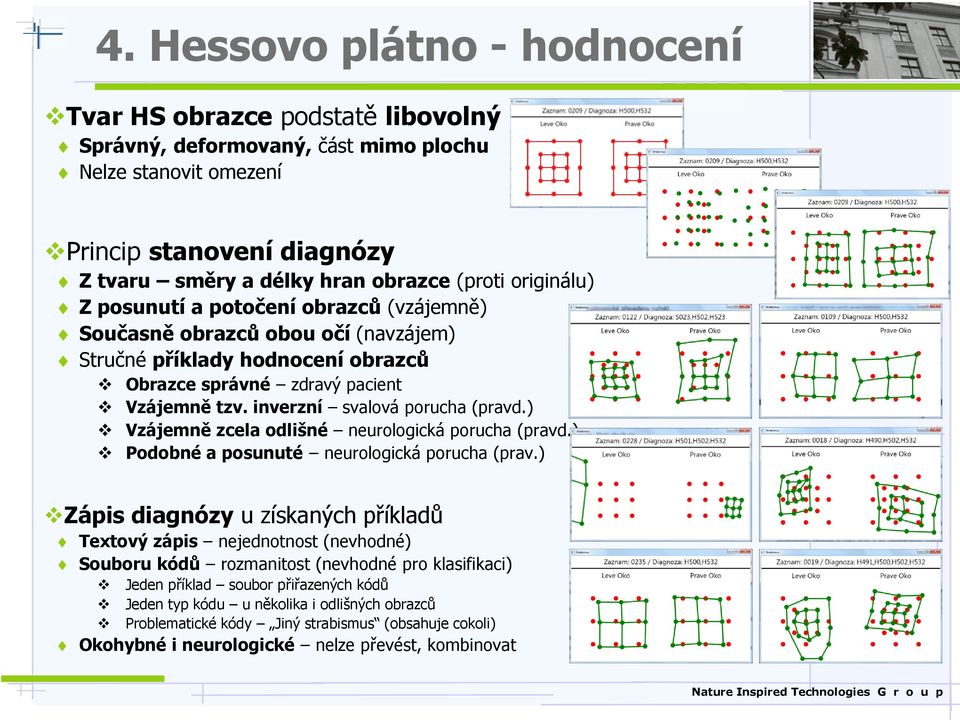

7 4. Hessovo plátno - hodnocení Tvar HS obrazce podstatě libovolný Správný, deformovaný, část mimo plochu Nelze stanovit omezení Princip stanovení diagnózy Z tvaru směry a délky hran obrazce (proti originálu) Z posunutí a potočení obrazců (vzájemně) Současně obrazců obou očí (navzájem) Stručné příklady hodnocení obrazců Obrazce správné zdravý pacient Vzájemně tzv. inverzní svalová porucha (pravd.) Vzájemně zcela odlišné neurologická porucha (pravd.) Podobné a posunuté neurologická porucha (prav.) Zápis diagnózy u získaných příkladů Textový zápis nejednotnost (nevhodné) Souboru kódů rozmanitost (nevhodné pro klasifikaci) Jeden příklad soubor přiřazených kódů Jeden typ kódu u několika i odlišných obrazců Problematické kódy Jiný strabismus (obsahuje cokoli) Okohybné i neurologické nelze převést, kombinovat

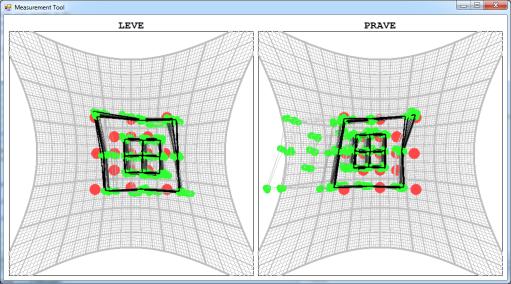

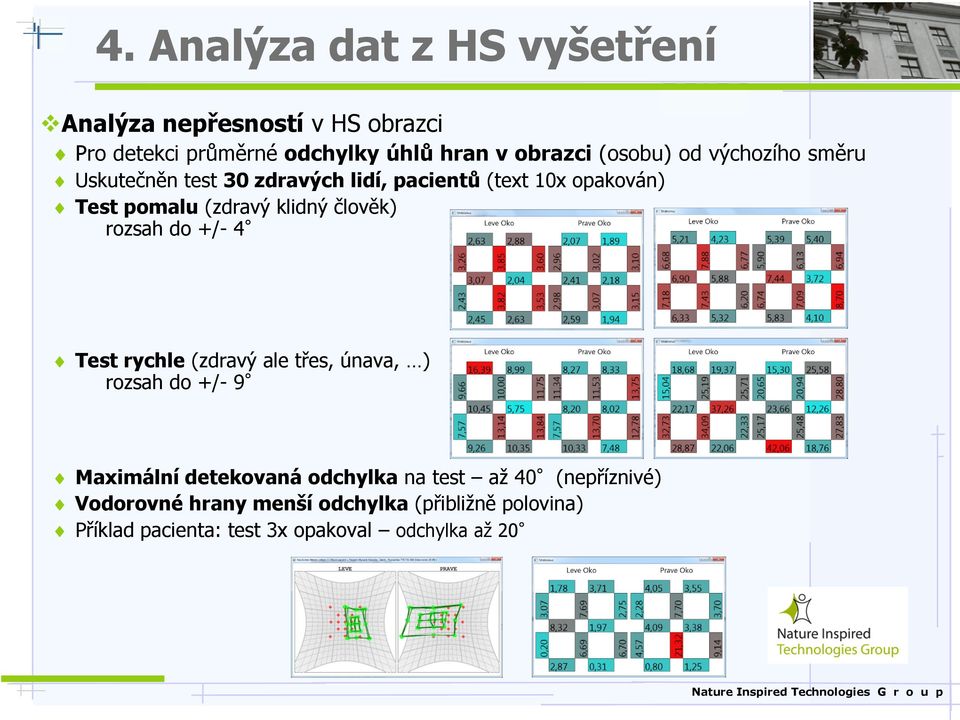

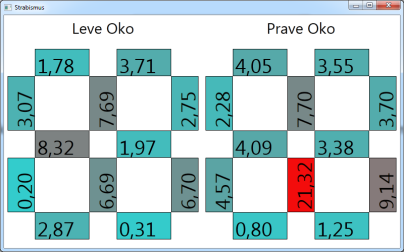

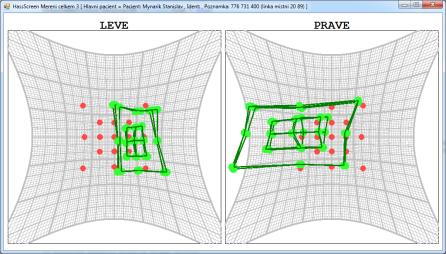

8 4. Analýza dat z HS vyšetření Analýza nepřesností v HS obrazci Pro detekci průměrné odchylky úhlů hran v obrazci (osobu) od výchozího směru Uskutečněn test 30 zdravých lidí, pacientů (text 10x opakován) Test pomalu (zdravý klidný člověk) rozsah do +/- 4 Test rychle (zdravý ale třes, únava, ) rozsah do +/- 9 Maximální detekovaná odchylka na test až 40 (nepříznivé) Vodorovné hrany menší odchylka (přibližně polovina) Příklad pacienta: test 3x opakoval odchylka až 20

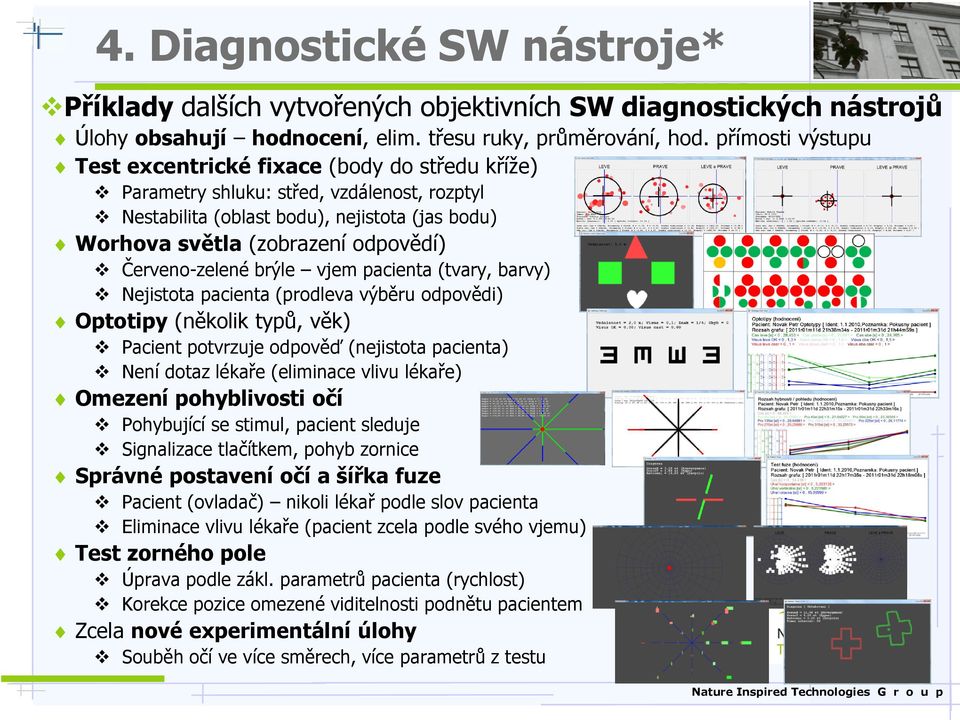

9 4. Diagnostické SW nástroje* Příklady dalších vytvořených objektivních SW diagnostických nástrojů Úlohy obsahují hodnocení, elim. třesu ruky, průměrování, hod. přímosti výstupu Test excentrické fixace (body do středu kříže) Parametry shluku: střed, vzdálenost, rozptyl Nestabilita (oblast bodu), nejistota (jas bodu) Worhova světla (zobrazení odpovědí) Červeno-zelené brýle vjem pacienta (tvary, barvy) Nejistota pacienta (prodleva výběru odpovědi) Optotipy (několik typů, věk) Pacient potvrzuje odpověď (nejistota pacienta) Není dotaz lékaře (eliminace vlivu lékaře) Omezení pohyblivosti očí Pohybující se stimul, pacient sleduje Signalizace tlačítkem, pohyb zornice Správné postavení očí a šířka fuze Pacient (ovladač) nikoli lékař podle slov pacienta Eliminace vlivu lékaře (pacient zcela podle svého vjemu) Test zorného pole Úprava podle zákl. parametrů pacienta (rychlost) Korekce pozice omezené viditelnosti podnětu pacientem Zcela nové experimentální úlohy Souběh očí ve více směrech, více parametrů z testu

10 5. Datové úložiště* Důvody pro vytvoření V současnosti mnoho databází a formátů ztráta pořizovatele = ztráta dat (velmi často) Cílem sjednocení ukládaných dat pro hromadné zpracování, analýzu data Databáze: vyzvedávání podle umístění (význam není nutno uvádět) Úložiště: vyzvedávání podle významu (umístění není nutno uvádět) jaké další veličiny se k této váží, co znamenají Návrh a vytvoření vhodného datového úložiště vhodná struktura Rozmanitost, ale současně i standardizace datových typů pro lékaře i vývojáře Základní (čas, poznámka, autor) + dodatečné informace (přístroj, rozsah, veličiny) Zobrazit a zpracovat data i bez znalosti jejich pořizovatele (univerzálnost)

11 RU-CU RU-CU RU-CU 270 st RU-CU RU-CU RU-CU 90 st 6. Reprezentace HS obrazce Pro další zpracování nutno vytvořit vhodný popis HS obrazce Vytvořit vhodný popis tolerantní k nepřesnostem, pro porovnání Naměřené body (pozice X, Y) nevhodné pro mnoho algoritmů / zpracování Jedná se o obrazec využití těchto vlastností jsou obsaženy: hrany, posun, potočení Popis celého HS obrazce (1oko) Vztaženo k originálnímu (ideálnímu) obrazci Délka každé hrany vůči originálu Délka: kratší, stejná, delší Směr každé hrany vůči originálu Úhel: menší, shodný, větší LU CU RU RU-CU RU-CU Posun obrazce v X (-,0,+), Y (-,0,+), pootočení obrazce (-,0,+) vůči orig. Diagnóza vždy odpovídá obrazcům z obou očí současně (nikoli pouze z jednoho) Jedná se o silně relační popis Diagnóza pomocí současného stavu všech hran, ale i posunu, potočení Rovněž hodnocením obrazců obou očí současně LC LD RU-CU CC CD RU-CU RC RD 180 st RU-CU RU-CU a) hrany mezi body obrazce b) základní směry v obrazci 0 st +

12 6. Popis úrovně A a B Víceúrovňový popis od příznakového k symbolickému Popis úrovně A nízká úroveň (přítomny pouze naměřené body / příznaky) (-) přímo naměřené body (-) přítomnost mnoha nepřesností (-) snadno nelze porovnat tvary Úroveň popisu B oddělení: tvaru, posunu, pootočení Posun středového bodu (a tedy i obrazce) vůči originálnímu středovému bodu Pootočení vhodným souborem hran (nelze: střed (bod), průměr všech hran (porucha) Jaké hrany využít pro stanovení celkového pootočení obrazce: Přednostně vodorovné minimální chyba ze strany pacienta (poznatek z analýzy dat HS obrazce) Z minimálně poloviny vodorovných hran lišících se méně než o X (X = 10, max. chyba) Z minimálně poloviny ze všech hran lišících se méně než o X (X = 10, max. chyba) Nelze stanovit nutnost posouzení lékařem (-) náročná detekce složených poruch (-) stále příznakový / kvantitativní popis (+) již snadnější pro porovnávání HS (+) již odděleny: tvar, posun, pootočení

13 rovná & střední vlevo & kratší vpravo & delší vlevo & delší 6. Popis úrovně C Popis úrovně C symbolický popis Hraně přiřazen symbol (z 9 možných) délka a směr současně (vůči orig. hraně) Pro posun, pootočení symboly (-,0,+) Lze považovat za symbolický popis směry hrany délky hrany možnosti hrany příklady znázornění hrany a) b) c) Symboly možno doplnit číselnou hodnotou Spojení symbolického a příznakového popisu Zastoupení popisu na úrovních B a A úrovní C Mez rozlišení typu hrany z výsledků 30 testů Ve směru stanoveno na 10 v úhlu hrany V délce stanoveno na 2.5 (1/2 rozteče mřížky) z pohledu pacienta (+) Snadnější porovnávání HS obrazců v symbolickém tvaru (+) Tolerance k možných nepřesnostech a chybám (+) Možnost detekce dílčích poruch a jejich kombinací (+/-) Abstrakce od reálných dat (výhoda i nevýhoda současně)

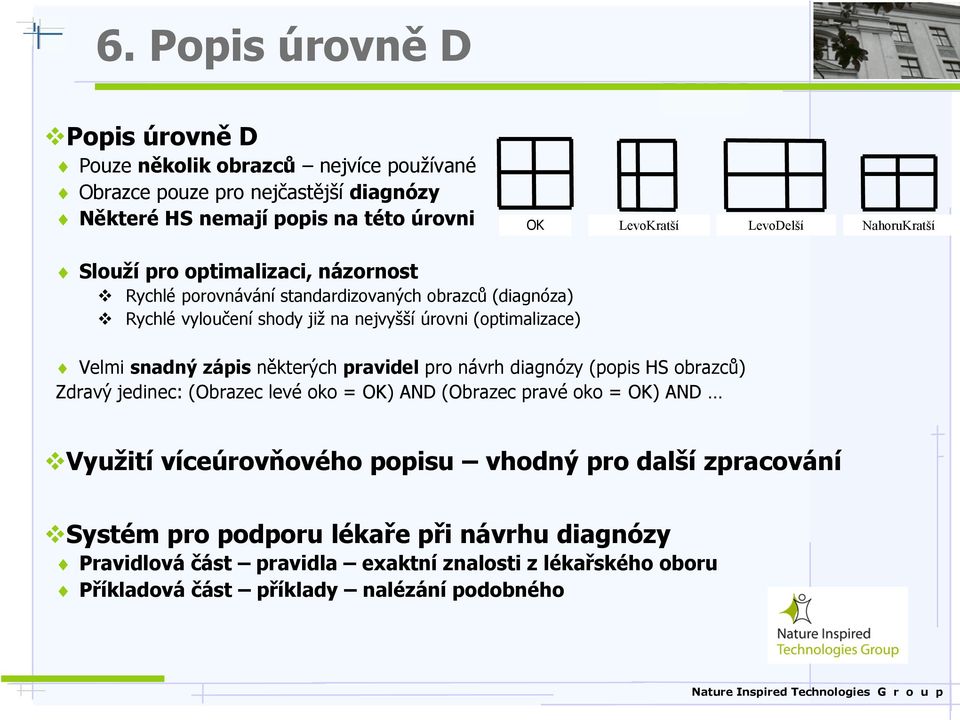

14 6. Popis úrovně D Popis úrovně D Pouze několik obrazců nejvíce používané Obrazce pouze pro nejčastější diagnózy Některé HS nemají popis na této úrovni OK LevoKratší LevoDelší NahoruKratší Slouží pro optimalizaci, názornost Rychlé porovnávání standardizovaných obrazců (diagnóza) Rychlé vyloučení shody již na nejvyšší úrovni (optimalizace) Velmi snadný zápis některých pravidel pro návrh diagnózy (popis HS obrazců) Zdravý jedinec: (Obrazec levé oko = OK) AND (Obrazec pravé oko = OK) AND Využití víceúrovňového popisu vhodný pro další zpracování Systém pro podporu lékaře při návrhu diagnózy Pravidlová část pravidla exaktní znalosti z lékařského oboru Příkladová část příklady nalézání podobného

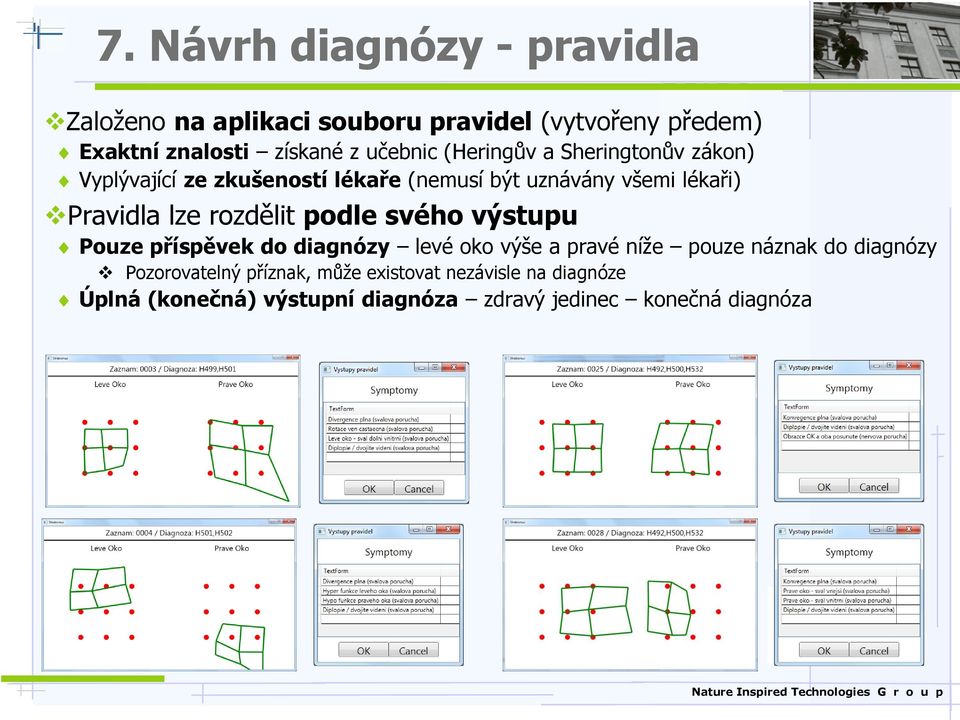

15 7. Návrh diagnózy - pravidla Založeno na aplikaci souboru pravidel (vytvořeny předem) Exaktní znalosti získané z učebnic (Heringův a Sheringtonův zákon) Vyplývající ze zkušeností lékaře (nemusí být uznávány všemi lékaři) Pravidla lze rozdělit podle svého výstupu Pouze příspěvek do diagnózy levé oko výše a pravé níže pouze náznak do diagnózy Pozorovatelný příznak, může existovat nezávisle na diagnóze Úplná (konečná) výstupní diagnóza zdravý jedinec konečná diagnóza

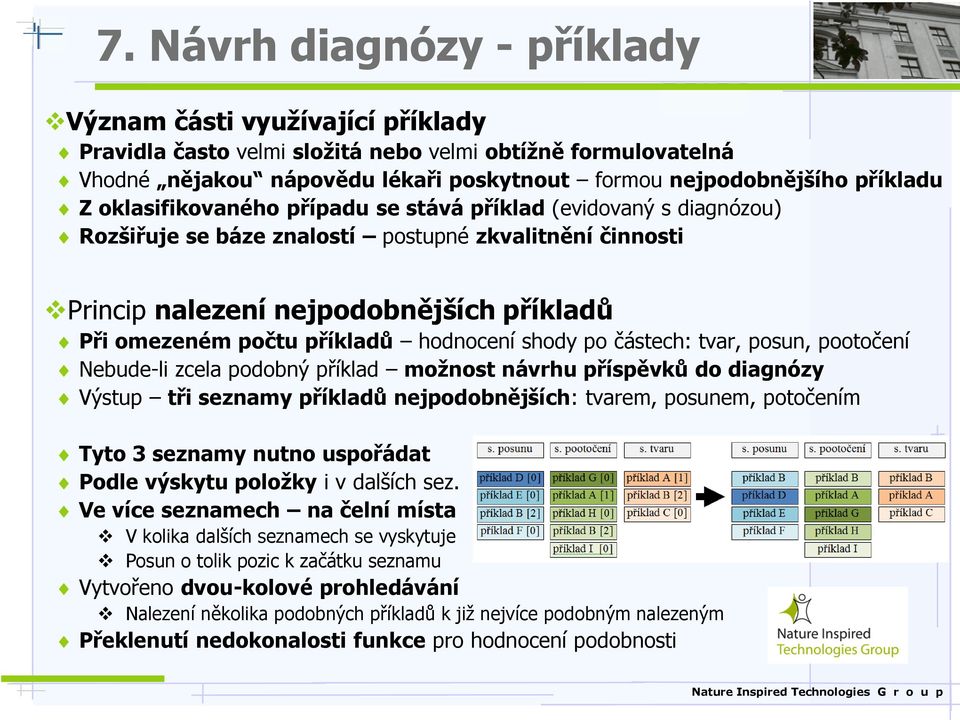

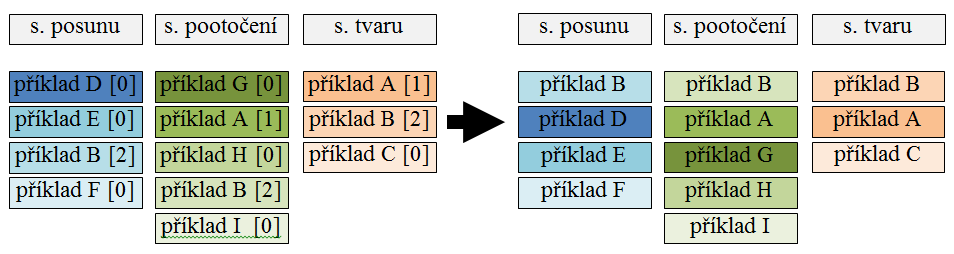

16 7. Návrh diagnózy - příklady Význam části využívající příklady Pravidla často velmi složitá nebo velmi obtížně formulovatelná Vhodné nějakou nápovědu lékaři poskytnout formou nejpodobnějšího příkladu Z oklasifikovaného případu se stává příklad (evidovaný s diagnózou) Rozšiřuje se báze znalostí postupné zkvalitnění činnosti Princip nalezení nejpodobnějších příkladů Při omezeném počtu příkladů hodnocení shody po částech: tvar, posun, pootočení Nebude-li zcela podobný příklad možnost návrhu příspěvků do diagnózy Výstup tři seznamy příkladů nejpodobnějších: tvarem, posunem, potočením Tyto 3 seznamy nutno uspořádat Podle výskytu položky i v dalších sez. Ve více seznamech na čelní místa V kolika dalších seznamech se vyskytuje Posun o tolik pozic k začátku seznamu Vytvořeno dvou-kolové prohledávání Nalezení několika podobných příkladů k již nejvíce podobným nalezeným Překlenutí nedokonalosti funkce pro hodnocení podobnosti

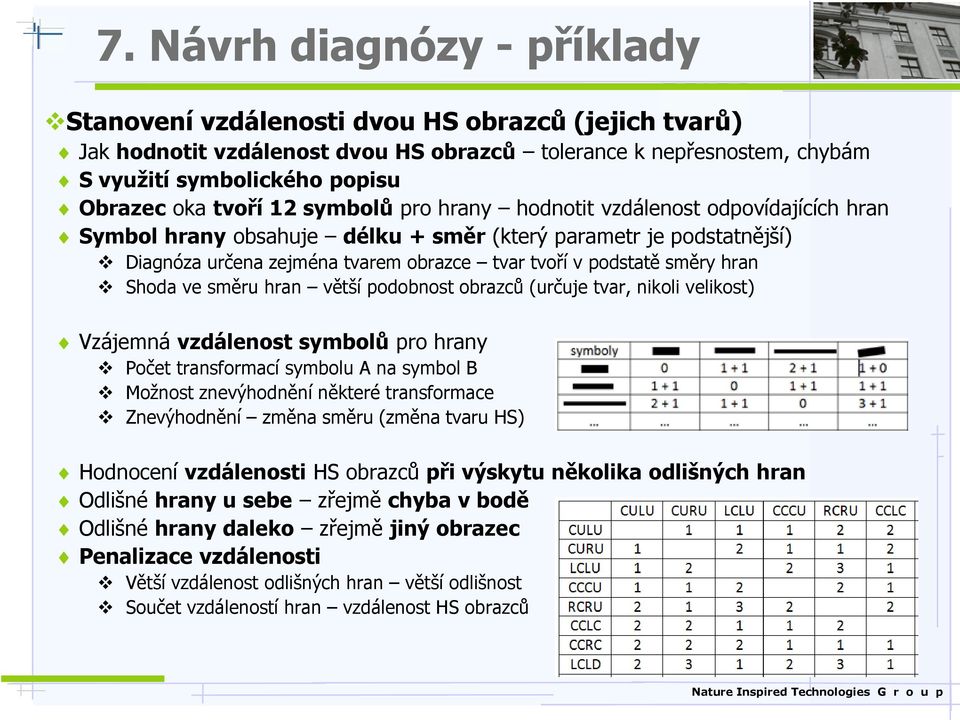

17 7. Návrh diagnózy - příklady Stanovení vzdálenosti dvou HS obrazců (jejich tvarů) Jak hodnotit vzdálenost dvou HS obrazců tolerance k nepřesnostem, chybám S využití symbolického popisu Obrazec oka tvoří 12 symbolů pro hrany hodnotit vzdálenost odpovídajících hran Symbol hrany obsahuje délku + směr (který parametr je podstatnější) Diagnóza určena zejména tvarem obrazce tvar tvoří v podstatě směry hran Shoda ve směru hran větší podobnost obrazců (určuje tvar, nikoli velikost) Vzájemná vzdálenost symbolů pro hrany Počet transformací symbolu A na symbol B Možnost znevýhodnění některé transformace Znevýhodnění změna směru (změna tvaru HS) Hodnocení vzdálenosti HS obrazců při výskytu několika odlišných hran Odlišné hrany u sebe zřejmě chyba v bodě Odlišné hrany daleko zřejmě jiný obrazec Penalizace vzdálenosti Větší vzdálenost odlišných hran větší odlišnost Součet vzdáleností hran vzdálenost HS obrazců

18 7. Návrh diagnózy příklady* Výstupy části využívající příklady Testovaný případ zelený Nalezený nejpodobnější příklad modrý Shodnost alespoň (pouze) tvarem Poskytnutí základní nápovědy lékaři

19 7. Návrh diagnózy - výstup Možnosti spojení výstupů pravidlové a příkladové části Vzájemný součet (OR sjednocení) Výborná činnost obou velké množství výstupních informací (možnost zahlcení lékaře) Selhání jednoho ve výstupu alespoň některé informace (dílčí výsledek) Vzájemná filtrace (AND průnik) Výborná činnost obou výstup obsahuje skutečně pouze relevantní výsledky (diagnózy) Selhání jednoho výstup téměř žádný (nevhodný systém) Použité řešení Nejprve výstupy obou částí vzájemně filtrovány (pouze relevantní výstup) Test na nedostatečný výstup Nedostatečný počet aplikovaných pravidel (pravidla selhávají) Nedostatečný počet nalezených podobných příkladů (nenalezeny vhodné příklady) Případné podání výstupů každé části samostatně Alespoň některé informace dílčí výsledky (některá pravidla, ne zcela podobný příklad) Omezení selhání systému při nedostatku znalostí

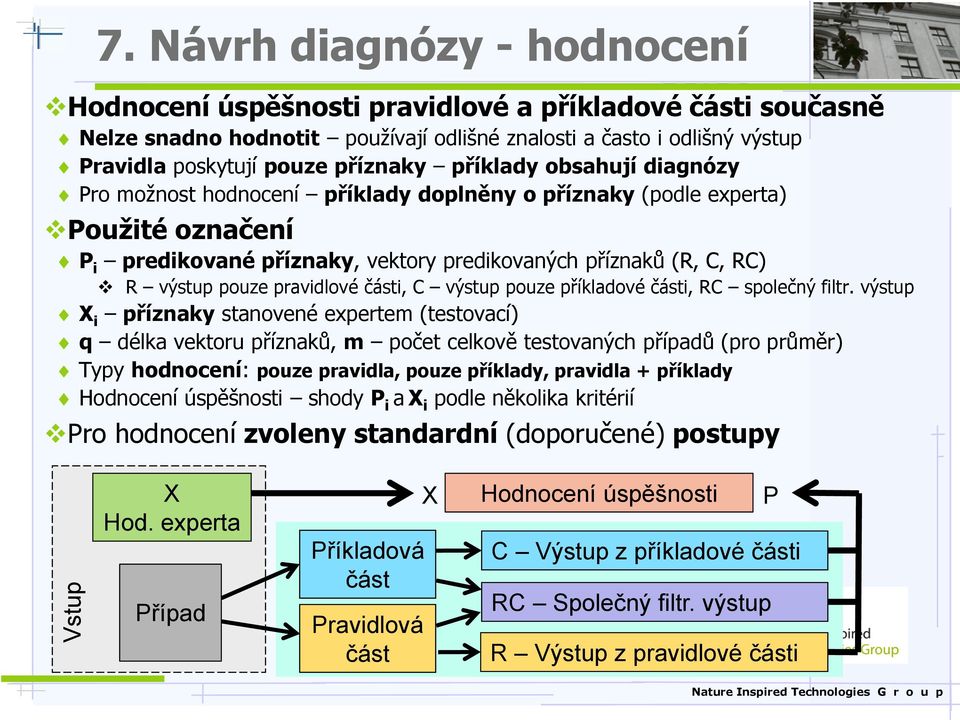

20 Vstup 7. Návrh diagnózy - hodnocení Hodnocení úspěšnosti pravidlové a příkladové části současně Nelze snadno hodnotit používají odlišné znalosti a často i odlišný výstup Pravidla poskytují pouze příznaky příklady obsahují diagnózy Pro možnost hodnocení příklady doplněny o příznaky (podle experta) Použité označení P i predikované příznaky, vektory predikovaných příznaků (R, C, RC) R výstup pouze pravidlové části, C výstup pouze příkladové části, RC společný filtr. výstup X i příznaky stanovené expertem (testovací) q délka vektoru příznaků, m počet celkově testovaných případů (pro průměr) Typy hodnocení: pouze pravidla, pouze příklady, pravidla + příklady Hodnocení úspěšnosti shody P i a X i podle několika kritérií Pro hodnocení zvoleny standardní (doporučené) postupy X Hod. experta Případ Příkladová část Pravidlová část X Hodnocení úspěšnosti P C Výstup z příkladové části RC Společný filtr. výstup R Výstup z pravidlové části

21 7. Návrh diagnózy - hodnocení Subset accuracy (počet shod) Počet odpovídajících si shodných příznaků ve vektorech P i a X i I: I(P i = Y i ) => 1 nebo I(P i <> Y i ) => 0 Hamming lost (Hammingova ztráta) Počet odpovídajících si neshodných příznaků vektorů P i a X i k počtu příznaků ve vektoru Accuracy (přesnost) Počet odpovídajících si shodných aktivních příznaků mezi vektory P i a X i ku počtu aktivních příznaků v obou vektorech bez opakování Precission (preciznost) Počet odpovídajících si shodných aktivních příznaků mezi vektory P i a X i ku počtu aktivních příznaků ve vektoru P i (predikovaném) z našeho pohledu významné shoda P i a X i Recall (přesnost) Počet odpovídajících si shodných aktivních příznaků mezi vektory P i a X i ku počtu aktivních příznaků ve vektoru X i (testovacím) Harmonic mean (harmonický průměr)

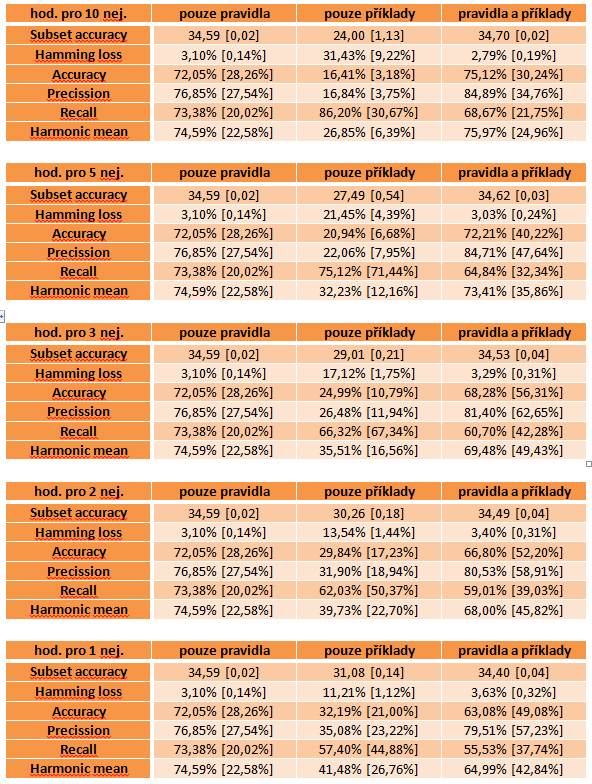

22 7. Návrh diagnózy - hodnocení Tabulkové hodnocení - souhrnné Pouze pravidlový systém Průměrně větší úspěšnost (dáno malým počtem příkladů) Predikované příznaky přímo ze vstupního případu Testovací příznaky (rovněž) přímo z případu Pouze příkladový systém Celkově nižší úspěšnost (malý počet příkladů) Predikované příznaky nepřímo z nalezených příkladů Testovací příznaky přímo z případu Spojení systémů filtrace výstupu Vhodné spojení obou systémů zvýšení úspěšnosti Růst: Accuracy, Precission signalizuje úspěšný výběr (návrh) relevantních příznaků Úspěšnost větší než úspěšnost obou částí samostatně Posouzení úspěšnosti nalézání nejpodobnějších příkladů Snížením počtu nalezených příkladů na 5 nebo 3 se razantně nesníží úspěšnost (příkladového) systému Nalézány skutečně nejpodobnější příklady Nejpodobnější příklady rovněž umístěny na prvních pozicích úspěšné hodnocení podobnosti

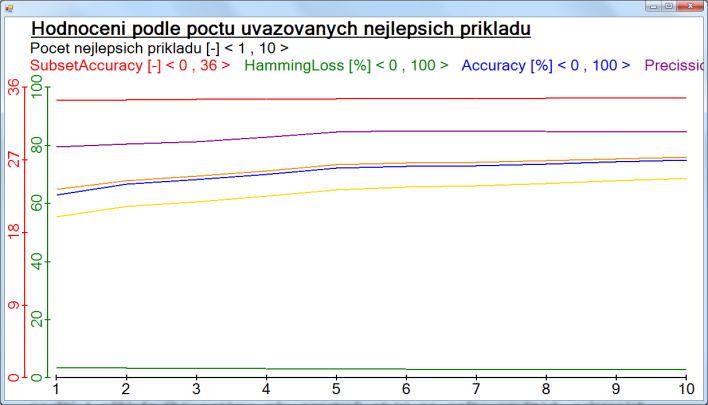

23 7. Návrh diagnózy - hodnocení Grafické hodnocení na počtu jenpod. příkladů Označení: Subset Accuracy, Hamming Lost, Accuracy, Precission, Recall, Harmonic Mean Pouze pravidlový systém Nezávislý nepoužívá příklady, pouze pravidla (přímo na vstupní případ) Celkově větší úspěšnost pravidla přímo na vstupní případ Pouze příkladový systém Celkově nižší úspěšnost (dáno malým počtem příkladů v databázi) Zvýšením počtu použitých nejpodobnějších nalezených příkladů klesá SubsetAccuracy, Accuracy, Presision do výstupu pronikají příznaky i z ne zcela relevantních příkladů (ty dále v seznamu) Vice nalezených příkladů větší nápověda ne však přesnější Oba (pravidlový + příkladový) systémy Znatelná součinnost obou systémů pro zkvalitnění společného výstupu Precission (Accuracy) neklesá pod hodnotu pravidlového systému, zvyšuje se však s použitím příkladů vhodná spolupráce obou částí Předpoklad úspěšného použití do budoucna (s rozšířením počtu příkladů) Snížením počtu nejpod. příkladů neklesá znatelně úspěšnost jsou hledány skutečně nejpodobnější příklady na první místa Spojení systémů vhodné doplnění celkové zvýšení úspěšnosti Úspěšná filtrace společného výstupů pouze relevantní výstup

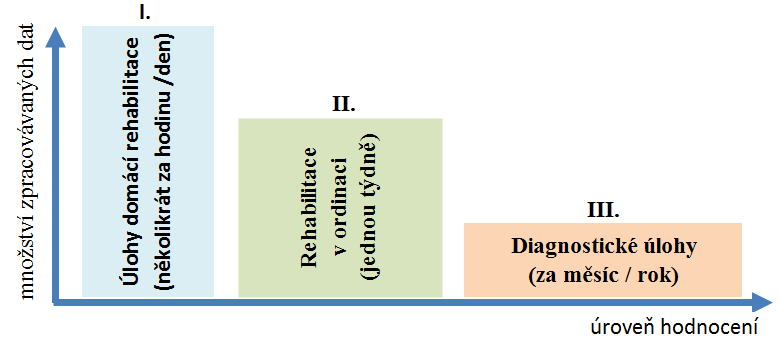

24 8. Proces rehabilitace Analýza postupu rehabilitačního procesu nelze dlouhodobě plánovat Není model pacienta ani poruchy pouze odhady účinnosti úlohy na poruchu Nutno vyčkávat na ustálení velké zpoždění změny poruchy Nelze snadno dekomponovat Těžko hodnotit úspěšnost číselně Pomoc při tvorbě a hodnocení léčebného procesu Systém pro návrh léčebného procesu a jeho objektivní hodnocení Soubor adaptivních úloh - přizpůsobení podle stavu pacienta cílená léčba Adaptivní úlohy třetí zpětnovazební smyčka v rehabilitaci Úloha: po každém kole adaptace na stav pacienta velké množství dat (nejnižší smyčka) Ortoptista: po několika cvičení kontrola pacienta střední množství dat (střední smyčka) Doktor: po určitém čase hloubková kontrola pacienta nejvyšší smyčka (nejméně dat)

25 hodnocení 8. Podpora návrhu rehabilitace* Návrh plánu nalezení kompromisu na poruchy X jaké úlohy Vhodná posloupnost léčby poruch (jejich závislost) a soubor vhodných úloh (cílenost) Pomocí několika vhodných tabulek snadná rozšiřitelnost (i pro lékaře) Vzájemná závislosti poruch preference léčby podmínky šedý zákal exc. fixace tupozrakost závažnost preference priorita šedý zákal podmínka podmínka vysoká vysoká 1 exc. fixace podmínka podmínka nízká nízká 2 tupozrakost podmínka podmínka střední střední 3 diplopie podmínka podmínka podmínka vysoká vysoká 10 Obecné podmínky závislosti úrovně poruch neobsažena, nízká, střední, vysoká, nepřijatelná P E neobsažena P N nízká úroveň P S střední úroveň P V vysoká úroveň nepřijatelná P X úroveň poruchy Vhodnost úlohy pro poruchy: nízká, střední, vysoká, neudáno podmínky: věk, přístup úloha\porucha tupozrakost barvocit fúze věk Spolupráce trenažér neovlivňuje neovlivňuje nízká > 5 nutná vysoká obkreslování vysoká střední vysoká --- nízká cvičení fuze neovlivňuje neovlivňuje vysoká --- nutná vysoká mozaika vysoká střední neovlivňuje --- nízká

26 signalizace pacienta akce úlohy přechod na nižší úroveň přechod na nižší obtížnost přechod na vyšší obtížnost přechod na vyšší úroveň 8. Rehabilitačních úlohy Obkreslování obrázků nejčastěji využívaná úloha Dříve obr. klasifikovány jako celek nyní podle struktury: primitiva, obrazce, šířka čáry Komplexní hodnocení přesnost kresby přes jednotlivá primitiva a obrazce Adaptivnost úlohy automatický přechod na nižší / vyšší obtížnost 4p 1p 2p 3p 3p 1p 4p Typy primitiv 1-4 2p 2p 5p 3o 1p 3o Typy primitiv a obrazců 1-5 / 2-5 6p 1p Primitiva / obrazce / šířka Trenažér okohybných svalů velmi často používaná úloha 3p 4p 5o 2p optimální nastavení úlohy pro cílenou rehabilitaci 0% 15% 30% 70% 85% 100% hodnocení úlohy Základní trajektorie úsečka, elipsa pohyb stimulačního bodu, který pacient sleduje Signalizace omezení pohledu pacienta úprava trajektorie trénink by byl neúčinný Adaptivnost úlohy postupné dotahování oblastí se sníženou výchylkou (podle reakce pacienta) Hodnotí se plocha elipsy, hladkost obalové křivky, deformovanost elipsy signál pacienta posun bodu zpět Ideální trasa správný pohyb snížená trasa váha pro dorovnání adaptace dráhy podle pacienta nastavení pro trénink

27 8. Rehabilitační úlohy* Další adap. úlohy: bludiště, obrázky, doplňování, fixace, trenažér, CAM, Využitelnost v domácím prostředí vzdálený dohled Posouzení léčby Hessovo plátno (SW varianta, snadnost) hodnotí se: Odchylka plochy obrazce (hnědá), odchylka šířky (fialová) a výšky (zelená) obrazce Deformovanost obrazce (modrá), celková odchylka všech bodů obrazce (červená) Příklady pacientů: 3 měsíce (zlepšení a poté stagnace), 6 měsíců (postupné zlepšování)

28 závažnost poruchy hodnocení odchylky odchylkyodchylky 8. Obj. hodnoceni rehabilitace Vytvořeno víceúrovňové hodnocení zejména grafické (názornost) Okamžité hodnocení úlohy po každém řešení / kole Adaptace na aktuální stav pacienta cílená léčba Krátkodobé hodnocení - poruchy Dosavadní jedné poruchy Výsledná hodnota z bloků Nejsou-li vzorky není blok Proložení bloků intervaly Stav dosavadního vývoje Odhad dalšího vývoje hodnocené týdenní intervaly krátkodobé hodnocení dlouhodobé hodnocení Dlouhodobé hodnocení - celkové Šířka čáry úroveň poruchy Menší šířka nižší úroveň Tečkovaně žádaný stav Snadná identifikace změny Detekce žádaného stavu Velká vypovídací hodnota Pro lékaře i pacienta týdny zraková ostrost pohyblivost oka šířka fuze čas rehabilitace

29 9. Celkové zhodnocení Stanovených cílů bylo dosaženo Uskutečněna analýza nepřesností navrženy objektivní SW diagnostické nástroje Přidány nové charakteristiky pacienta vše ukládáno do vytvořeného úložiště Vytvořen sytém pro podporu lékaře (návrh diagnózy) pravidlová část + příkladová část Návrh a hodnocení rehabilitačního procesu vytvořen soubor adaptivních úloh Domácí rehabilitační nástroje jako adaptivní aplikace se vzdáleným dohledem Skutečné hodnocení je dlouhodobý proces (stovky pacientů za dobu i několika let) Úspěšné spojení lékařského oboru (strabismus) s kybernetikou Lékařské znalosti / postupy + algoritmy umělé inteligence Využití informačních technologií (ehealth) Zkvalitnění lékařské péče (objektivní diagnostika + cílená rehabilitace) Z pohledu lékařů (pacientů) se jedná o velmi přínosnou práci Již aktivně využíváno na 5 lékařských pracovištích, další pracoviště projevila zájem Aktivně využívány SW nástroje: dostupnost, jednoduchost, rychlost, vhodný výstup Hessovo plátno dříve 1-2 pacienti / měsíc nyní i několik za týden (i pro hodnocení léčby) Zhruba 100 pacientů využívá úlohy pro domácí rehabilitaci odesílání výsledků, zpracování Bude podáno několik návrhů na užitné vzory a patenty

30 Cíle do (blízkého) budoucna Rozšířit soubor SW nástrojů, úprava podle připomínek Zejména: výpadky zorného pole, poruchy zrakového nervu, trénink zrakové pozornosti atd. Internetová DB klasifikovaných příkladů, záznamy průběhů léčby Data pro znalostní systém pro diag., optimalizaci léčebného procesu (vhodnost: poruchy X úlohy) Rozšířit do většího počtu ordinací (nejen specializovaných) Odladění, povědomost, získání většího množství dat, testování nových úloh / algoritmů Získat podporu dalších lékařů, rozšíření tohoto projektu Pokud člověk (lékař) neuvidí přínos a výsledky, tak neuvěří známé pravidlo Prosadit SW nástroje jako plnohodnotné zástupce mech.přístrojů Výhody: úspora času, snížení ceny / prostoru, kvalita účast zdravotní pojišťovny Prosadit domácí léčbu (pod vzdáleným dohledem) za skutečnou součást léčby Výhody: zkrácení léčby, úspora času / personálu, zkvalitnění účast zdravotní pojišťovny Více stimulovat pacienty pro domácí léčbu Atraktivní úlohy, reagovat na potřeby pacientů Poskytovat zpětnou vazbu zobrazení stavu

31 Poděkování lékařům Úspěšné výsledky této práce byly dosaženy ve spolupráci s lékaři: FN v Praze v Motole (Neurologická klinika dospělých, Oční klinika dětí a dospělých) Poliklinika Barrandov (Soukromá oční ordinace) Oční ordinace Kladno (První soukromá ortoptická praxe ve Středočeském kraji) Oblastní nemocnice Kolín (nemocnice Středočeského kraje - Oční oddělení) Oční klinika Horní Počernice (Soukromá oční klinika Ortoptika) Lékaři přispěli nejen radou, ale i ochotou vytvořené nástroje testovat! FN Motol Všem děkuji za pomoc: vedoucí mé práce, lékařům i pacientům Děkuji za pozornost. Barrandov H. Počernice Kolín

32 Připomínky oponentů Doc. Ing. Zdeněk Zdráhal CSc. Obecnost prvních kapitol nejprve dojem, že jeden test (HS) je hlavní, poté vše souvisí se vším Součet dílčích nepřesností Jednotky nejsou záměrně uvedeny každá veličina může být zcela jiná a jinak hodnocena Některé ani nelze číselně určit (malé zkušenosti / dohled), nemají jednotky Skutečně prostý / obecný součet jednotlivých činitelů přispění do celkové nepřesnosti Velikost ukládaných dat je zanedbatelná Když uvidíte PC v ordinaci (výkon, HDD) tak občas neuvěříte toto není hlavní důvod Snaha zasílat přes WWW hodnocení z domácích úloh (i celou trasu myši) někdy i MB Mnoho pacientů připojeno přes telefonní přístroje (pomalé, cena za přenesená dat) Nejde tedy zejména o ukládání, ale přenos dat za účelem dalšího zpracování Univerzální úložiště (nejedná se o databázi) Při vývoji časté změny (přidávání / ubrání veličin) předem dané tabulky nevhodné (častá změna) Úložiště neobsahuje tabulky, ale v podstatě (stromovou) strukturu a uživatel dodá / umístí data V DB hledám položku podle umístění (tabulka, sloupec) v UU hledám položku podle významu (obsahu) Tedy: nezadávám kde se nachází, ale zadávám co má obsahovat / znamenat (umístění nevím) Uchovávání elektronicky podepsaných dat (XML souborů) obsahující výstupy vyšetření

33 Připomínky oponentů Doc. MUDr. Jaroslav Jeřábek CSc. Možno pořídit nákladné přístroje, jaké? Perimetr standardní za několik XX tis korun nelze nastavit rychlost zobrazování podnětu pro téměř zdravé pacienty vhodný, pro děti již méně (udržet pozornost, přerušit test), pro starší lidi velmi nevhodný (rychlost odezvy), pro handicapované nepoužitelný (dané tlačítko) - existuje (na WWW) varianta kde lze tyto věci (snad) nastavit, ale cena XX tis Euro pro většinu nedostupný Přesné přístroje na snímání očních pohybů (SMI) vyhodnocení pouze OffLine nelze využít ve zpětné vazbě snímání očních pohybů velmi přesné (objektivní), ale jinak nevhodné Tobii (eye tracker) komerční zařízení pro snímání očních pohybů (nevím na kolik určeno pro lékařství) Rehabilitační (domácí) nástroje Ordinace půjčují za poplatek pacientům (starší) mechanické pomůcky (Cheiroskop) Pacienti občas zakoupí (zřejmě pouze ze zahraničí) soubor her na které někdo umístí značku Vhodné i pro léčbu strabismu, ale to je vše, výstupem je pouze určité skóre (jako ve hře) Neexistují (snad) domácí SW adaptivní úlohy odesílající výsledky k hodnocení, posuzování lékařem Vzájemná konzultace výsledků přes pracoviště Například tele-konference nad výstupem HS testu není a zatím asi nebude (toto je pro komerční firmu) Příkladový systém úspěšný podle počtu příkladů snaha o vytvoření skladu oklasifikovaných příkladů Lékař výstup HS testu uloží a oklasifikuje rovněž ostatní lékaři jej mohou klasifikovat Souhlasí, nebo vlastní hodnocení každý lékař elektronický podpis svého hodnocení (autor) Více shodných hodnocení věrohodnější příklad vyšší váha v systému čelní pozice při výběru Získávání věrohodnosti jednotlivých lékařů podle shody (souhlasu) hodnocení s dalšími Zatím pouze takováto konzultace výsledků Vhodné jednou zač čas vše ohodnotit experty v oboru (dohled, kontrola)

34 Připomínky oponentů Prof. Ing. Jana Tučková CSc. Seznam zkratek byl zamýšlen, ale nakonec nebyl vložen (zapomnění) malý počet zkratek Nevhodné tvarosloví, stavby věty, gramatika, vlastní slova nezbývá než souhlasit Texty v obrázcích nečitelné (zejména kapitola 6 diagnostické nástroje) Jde o názorné / příkladové výstupy hodnocení z některých SW diagnostických nástrojů Jednotlivé úlohy jsou popsány pouze stručně podrobné podání podstaty by bylo obsáhlé Kvalitnější obrázky (s vyčerpávajícím popisem) jsou uvedeny v manuálu není v textu odkaz Formulář Hessova plátna předkreslená mřížka není lineární, proč? Plocha HS plátna odráží pohyb oka jako koule se středem v ose jeho otáčení Otočíme-li oko 20st vlevo a 20st nahoru tak není 20st šikmo, ale 28st (jako po vnitřku koule) Toto je v záznamu z HS vyšetření Věta nedává smysl obkreslení obrazec tam kde a jak jej vidí (ukázka aplikace) Dvě a tři zpětnovazební smyčky v rehabilitaci (kde jsou) Dvě: 1) proces rehabilitace při návštěvě ortoptisty (týdny), 2) stanovení diagnózy lékařem (měsíce) Tři: + 3) adaptace domácí úlohy (po každém nebo několika řešení, průměrování) Proces diagnózy diagnóza Proces rehabilitace stav pacienta Proces diagnózy diagnóza Proces rehabilitace stav pacienta Domácí rehabilit. zadání úlohy rehabilit.úlohy domácí úlohy diagnost. testy výsledky diagnost. testy hodnocení výsledky

35 Připomínky oponentů Prof. Ing. Jana Tučková CSc. Proč je čas pro nervové spoje a svalovou aktivitu zanedbatelný Není podstatný z našeho pohledu strabismus vyšetření oční aktivity Předpokládáme (pokud není jiné podezření) duševně zdravého člověka jinak speciální zacházení Ano uvědomění si vjemu může způsobit jiná porucha (než oční) nejsme schopni detekovat Vytvořeny před-testy základní hodnocení (rychlost stisku tlačítka, i na zobrazení) do diag. Úlohy Jedná se o praktické / okamžité přizpůsobení testu stavu pacienta Rychlost provádění pokynů a okamžik stisku tlačítka, kdo určí aktuální schopnosti Snažíme se zatím vyhnout absolutním hodnotám meze nejsou stanoveny (snadno) Potvrzení optotipu E snižující se velikost čas potvrzení velikostí konstantní / vzrůstající Zorné pole podněty dále od středu čas potvrzení konstantní a výpadek / postupný útlum Pro zorné pole základní rychlost pomocí před-testu (prostý stisk tlačítka na zobrazení obrazce) Kolik pacientů a v jakém věku bylo testováno Databáze příkladů HS obrazců nevím, získal jsem pouze výstupy (nebyl přístup k údajům pacienta) Diagnostické testy záznamy výsledků asi od 30 pacientů (zvyšuje se), věk zhruba mezi 5 až 80 let Rehabilitační nástroje záznamy od asi 50 pacientů (zvyšuje se), věk zhruba mezi 5 až 80 let Kompatibilita datového úložiště s nemocničním informačním systémem Není kompatibilní a není to ani (primárním) cílem značně odlišné využití / záměr (není konkurence) DU slouží k uchovávání velkého množství naměřených dat nikoli několika výstupních diagnóz (NIS) DU slouží k (i OffLine) hromadnému (akademickému) zpracování dat (např. příkladové usuzování) Přístup k DU například přímo z MATLABu, další hodnotící programy Raději oddělen od MIS (pro jistotu, únik údajů, ) Snaží se evidovat pacienty podle kódu nikoli osobních údajů (rodné číslo)

36 Připomínky oponentů Prof. Ing. Jana Tučková CSc. Malý a velký čtverec ve výstupu HS testu Při HS vyšetření jsou pacientu samozřejmě vždy zobrazeny postupně body malého i velkého čtverce Malý čtverec testuje malou výchylku oka / očí 15 a velký čtverec testuje velkou výchylku oka / očí 30 Je-li porucha pacienta značná při stimulačních bodech velkého čtverce pacient indikuje viděné body mimo plochu HS plátna velký čtverec tedy není ve výstupu zakreslen Průměrná hodnota testu F je 141%, jak je to možné Výskyt diagnózy na počet všech evidovaných příkladů 100% (10 z 20 příkladů = 100%) Výskyt diagnózy na počet nejpodobnějších nalezených příkladů XXX% (8 z 10 příkladů = 160%) Co je elektronický podpis příkladu Stručně : Doklad originality a autorství elektronického dokumentu (místo podpisu manuálního je číslo) Lékař uskuteční HS měření, přiloží diagnózu, toto vše se podepíše a uloží (i s podpisem) Podpis v podstatě kontrolní součet dat pomocí vzorce a klíče Nejen doklad kdo příklad pořídil, ale i záruka neměnnosti příkladu pro znalostní systém (věrohodnost) Do znalostního systému pouze podepsané / ověřitelné příklady věrohodní autoři úspěšnost Co jsou intervaly v hodnocení obrázku 12.6 na straně 130 Obrázky obsahují primitiva a obrazce různých složitostí určuje složitost struktury obrázku Primitiva: 1 hor. úsečka, 2 ver. úsečka, 3 šikmá úsečka, 4 oblouk,. Klasifikace obrázku (složitost): primitiva = 1 (obrázek obsahuje pouze vodorovné úsečky) primitiva = 1-3 (obrázek obsahuje pouze úsečky, ale všech směrů) Pacient problém s obloučky volíme obrázky s klasifikací intervalu: primitiva = 1-3
