1 Správa LIDAR datových sad LIDAR data kompletně reprezentují informace o topografii povrchu. Mohou obsahovat hodnoty času, odezev, počtu a intenzity a zároveň i 3-dimenzionální informaci o poloze (X, Y, Z). LIDAR data jsou běžně shromážděna jako tzv. point cloud (mračna bodů), nebo jako jednotlivé body v dané oblasti. Čas: Při snímkování LIDAR nebo jiným typem DPZ se jedná o časový interval mezi vysláním paprsku (start pulse) laserovým skenerem a čas přijetí (return pulse). Hodiny které tento čas měří jsou v laserovém skeneru. Odezvy jsou počet signálů přijatých při jednom pulsu. Laser generovaný LIDAR systémem se odráží od objektů na zemi i nad zemí což zahrnuje vegetaci, stavby, mosty. Každý generovaný puls, který zaznamená vícenásobné odrazy od objektů cestou k povrchu, se rozdělí na tolik odezev podle toho, od kolika povrchů se odrazí. Mračno bodů je velká množina multidimenzionálních LIDAR dat, které reprezentují povrch, stavby, dálniční nadjezdy, lesy a cokoliv dalšího, co laserový paprsek zaznamená.

2 Obr. 1 Mračno bodů na ortofoto snímku LIDAR data jsou typicky velmi velké (až několik terabytů), nepravidelné s nerovnoměrnou hustotou bodů, které se obtížně zpracovávají. Extrakce informace o prvcích nebo provádění GIS analýz může být s LIDAR daty velmi obtížné. V rámci tohoto cvičení si vyzkoušíme jak efektivně procházet a organizovat LIDAR data. Jakým způsobem jsou LIDAR data dodána? Mračna bodů jsou běžně dodána, nebo uložena jako v různých datových formátech, jako např. LAS nebo ASCII. S ohledem na možnosti surových dat ve formě mračen bodů, mohou dodavatelé dat poskytovat jiné formáty dat, jako např. vrstevnice nebo lomové linie. Požadavky se definují na základě zpracovávaného projektu. Při zpracování LIDAR dat je důležité porozumět jejich specifikaci (rozlišení, počty odezev), informace o hlavičce souboru pro každou odezvu (x, y, z souřadnice, intenzita), metadata, atd. Je také důležité porozumět požadavkům projektu: finanční náklady, které jsou spojené s projektem, využití dat, stupeň vhodného pracování dat.

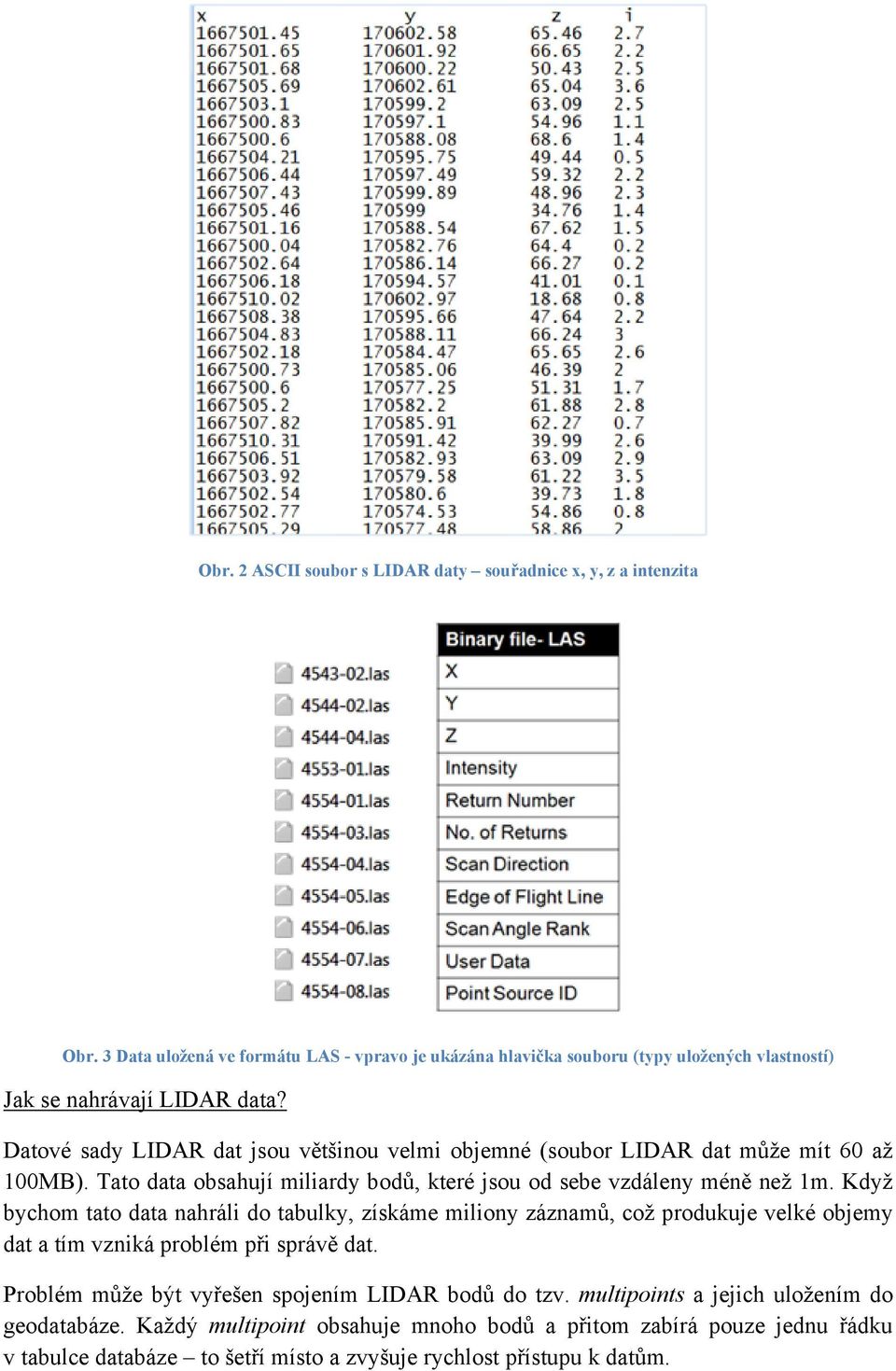

3 Obr. 2 ASCII soubor s LIDAR daty souřadnice x, y, z a intenzita Obr. 3 Data uložená ve formátu LAS - vpravo je ukázána hlavička souboru (typy uložených vlastností) Jak se nahrávají LIDAR data? Datové sady LIDAR dat jsou většinou velmi objemné (soubor LIDAR dat může mít 60 až 100MB). Tato data obsahují miliardy bodů, které jsou od sebe vzdáleny méně než 1m. Když bychom tato data nahráli do tabulky, získáme miliony záznamů, což produkuje velké objemy dat a tím vzniká problém při správě dat. Problém může být vyřešen spojením LIDAR bodů do tzv. multipoints a jejich uložením do geodatabáze. Každý multipoint obsahuje mnoho bodů a přitom zabírá pouze jednu řádku v tabulce databáze to šetří místo a zvyšuje rychlost přístupu k datům.

4 Obr. 4 Uložení multipoints v databázi Cvičení prozkoumání metadat u LIDAR měření a založení nové geodatabáze Pro cvičení máme k dispozici data ve formátu LAS, které reprezentují část Charlotte, North Carolina. Data budeme chtít do jednoduchého a srozumitelného systému, aby bylo možné data použít ke studiu urbanistického vývoje oblasti. Obr. 5 Vymezení oblasti Stažení dat: Data jsou k dispozici na síťovém disku adresář DPZ Nastavení pracovního prostředí: Zapnout ArcCatalog Z Customize menu vybrat ArcCatalog Options V dolní části záložky General, odškrtnout volbu Hide File Extension a kliknout OK

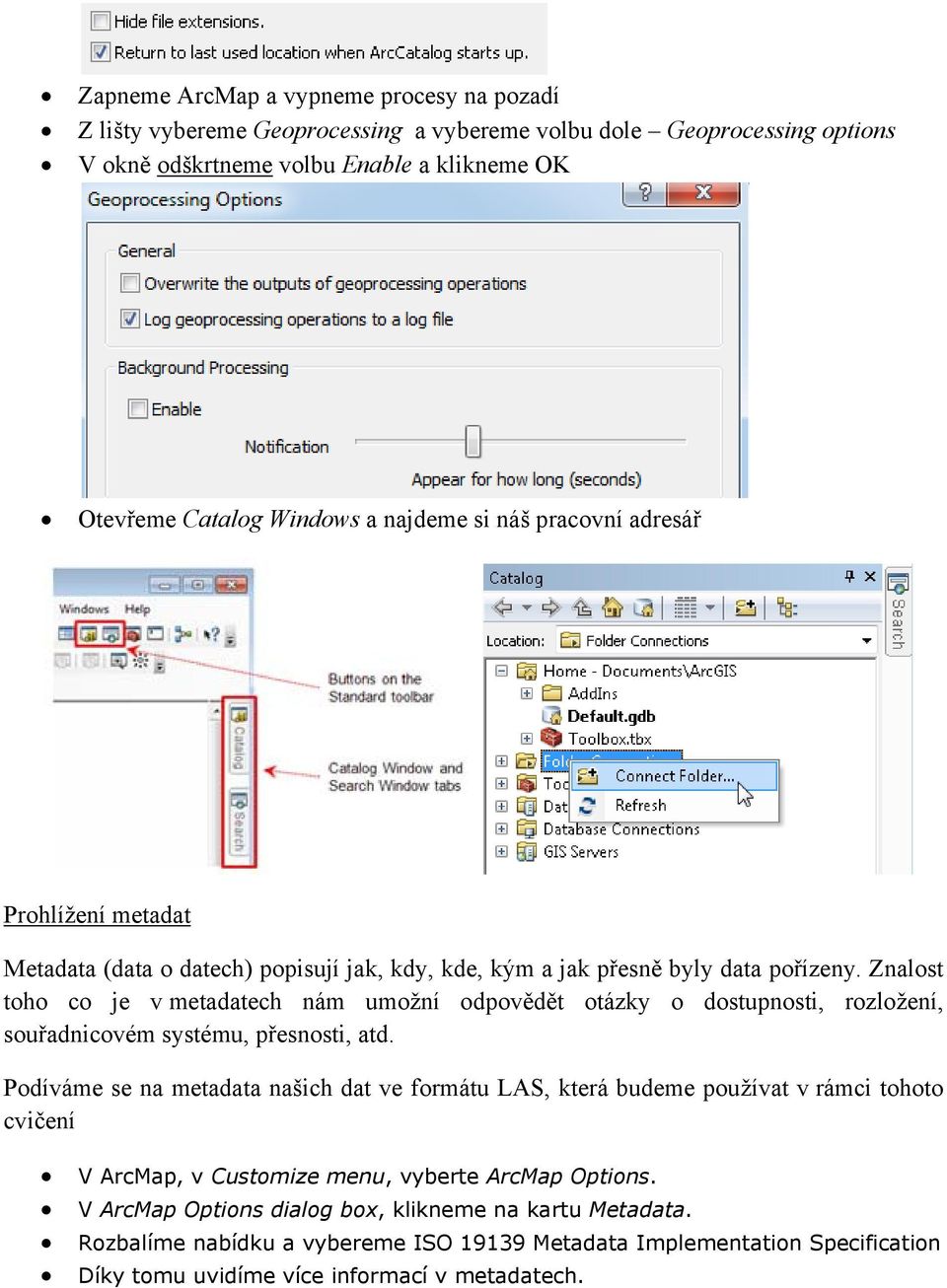

5 Zapneme ArcMap a vypneme procesy na pozadí Z lišty vybereme Geoprocessing a vybereme volbu dole Geoprocessing options V okně odškrtneme volbu Enable a klikneme OK Otevřeme Catalog Windows a najdeme si náš pracovní adresář Prohlížení metadat Metadata (data o datech) popisují jak, kdy, kde, kým a jak přesně byly data pořízeny. Znalost toho co je v metadatech nám umožní odpovědět otázky o dostupnosti, rozložení, souřadnicovém systému, přesnosti, atd. Podíváme se na metadata našich dat ve formátu LAS, která budeme používat v rámci tohoto cvičení V ArcMap, v Customize menu, vyberte ArcMap Options. V ArcMap Options dialog box, klikneme na kartu Metadata. Rozbalíme nabídku a vybereme ISO Metadata Implementation Specification Díky tomu uvidíme více informací v metadatech.

6 V Catalog Window navigujeme do adresáře..\lidar_manag_cviceni\data\ Adresář Data obsahuje další adresář LAS rozbalme ho I když se zdá adresář být prázdný, obsahuje metadata klikneme na něj pravým tlačítkem a zvolíme Item Description Pro více informací klikneme na FGDC Meadata link Rozbalte každou položku a zjistěte následující informace: o Kde byla data pořízena? o Kdy byla data pořízena? o Jaký je horizontální a vertikální souřadnicový systém dat? o V jakých jednotkách jsou data? o Jaké je horizontální a vertikální rozlišení dat? Vytvoření nové geodatabáze Pro uložení dat je potřeba založit novou geodatabázi: Na adresář Data klikneme pravým tlačítkem a vybereme New -> File Geodatabase GDB nazveme LidarTerrain GDB nastavíme jako výchozí pravý klik na GDB a vybereme Make Default Geodatabase Vytvoření nového feature datasetu V Catalog Window klikneme pravým tlačítkem na LidarTerrain.gdb a dáme New- >Feature Dataset Nazveme ho TerrainData a dáme Další Naše data jsou ve State Plane Coordinate System 1983 a jejich jednotky jsou US feet (viz metadata). Jako souř. systém tedy nastavíme Projected Coordinate Systems > UTM > NAD 1983 a vybereme NAD 1983 UTM Zone 17N.

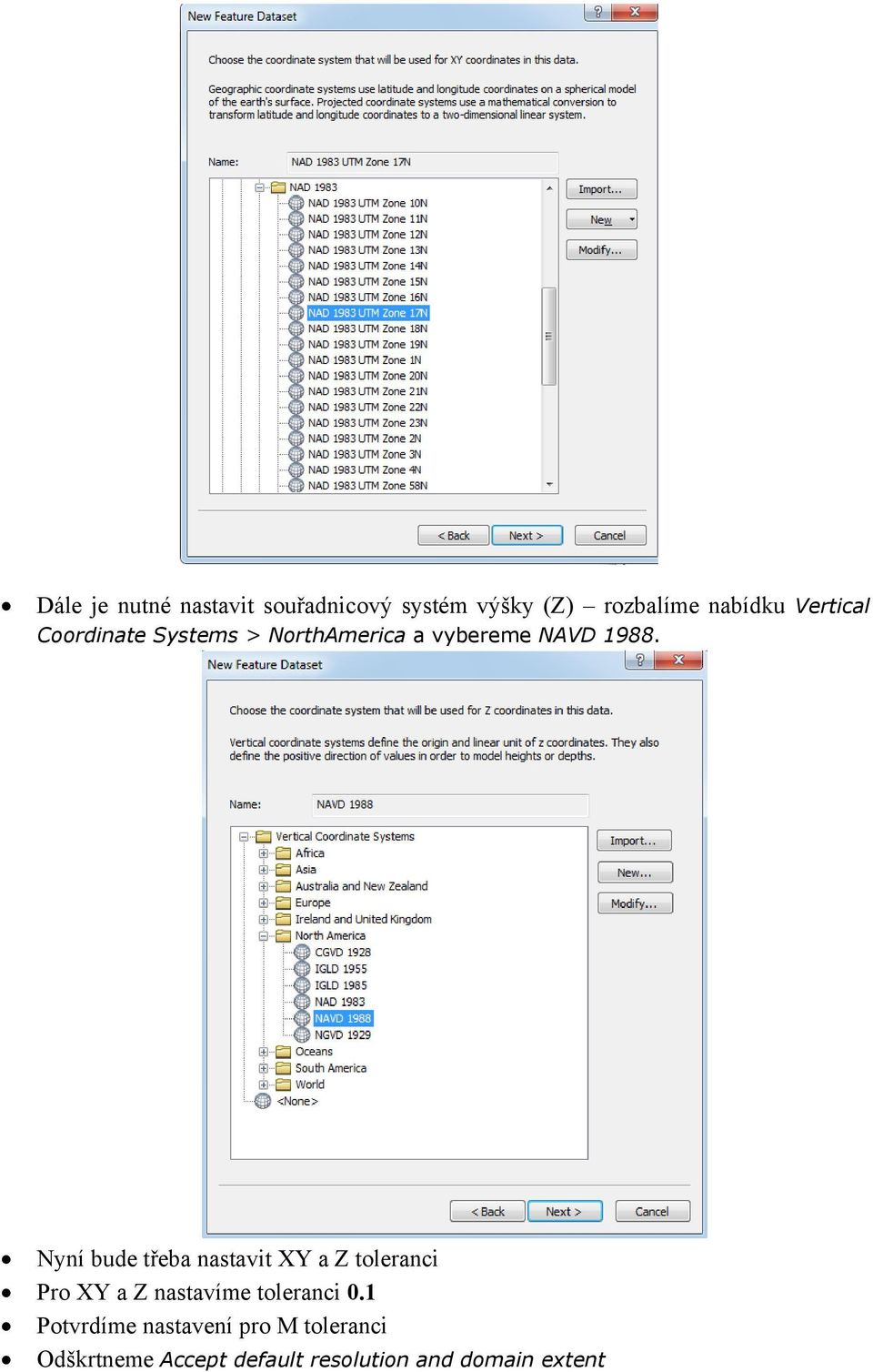

7 Dále je nutné nastavit souřadnicový systém výšky (Z) rozbalíme nabídku Vertical Coordinate Systems > NorthAmerica a vybereme NAVD Nyní bude třeba nastavit XY a Z toleranci Pro XY a Z nastavíme toleranci 0.1 Potvrdíme nastavení pro M toleranci Odškrtneme Accept default resolution and domain extent

8 Nyní bude nutné zadat hodnoty rozlišení. Hodnoty rozlišení nastavené uživatelem jsou důležité při zpracování LIDAR dat, protože se od nich dále odvíjí nároky na použité místo (paměťové místo v počítači). Defaultně nastavená tolerance XY je 10x větší defaultní XY rozlišení a toto je doporučené pro většinu případů. Pokud je vaše XY tolerance příliš veliká, souřadnice prvků se mohou navzájem dostat do kolize a to způsobí pokles přesnosti dat. Hodnoty pro rozlišení XY a Z nastavíme na 0.01 Potvrdíme a klikneme na Finish Příprava LIDAR dat Když máme připravenou GDB pro nahrání dat, je potřeba zjistit důležité informace o datech: Jakou oblast data pokrývají? Jaká je hustota bodů? Mám dostatek dat pro dokončení projektu? Mám nějakou informaci navíc (mimo oblast zájmu), kterou nepotřebuji ukládat do paměti PC? V rámci tohoto cvičení si data prohlédneme a zaměříme se pouze na oblast našeho zájmu. Dále vyhodnotíme extent (rozlohu oblasti) a rozmístění bodů v rámci souboru LAS. Vytvoříme také vrstvu, která definuje naší oblast zájmu. Z našeho pracovního adresáře načteme podkladové snímky..\lidar_manag_cviceni\data\images a Za pomoci nástrojů prohlížení dat si data prohlédneme. Pro další práci je nutné mít povolený 3D Analyst extensit Výpočet základních statistik datové sady Jako první použijeme nástroj Point File Information, který je k dispozici v 3D Analyst Conversion toolset. Spuštěním této funkce vytvoříme novou vrstvu, která obsahuje statistickou informaci o LIDAR datech. Použijeme Search okno, abychom lokalizovali nástroj Point File Information. Do Search okna zadáme Point File Information, necháme vyhledat a klikem spustíme. V rámci funkce nastavíme: o Pro vstup dat (Input) zvolíme Browse a navigujeme do..\lidar_manag_cviceni\data\las a otevřeme soubory LAS a LAS

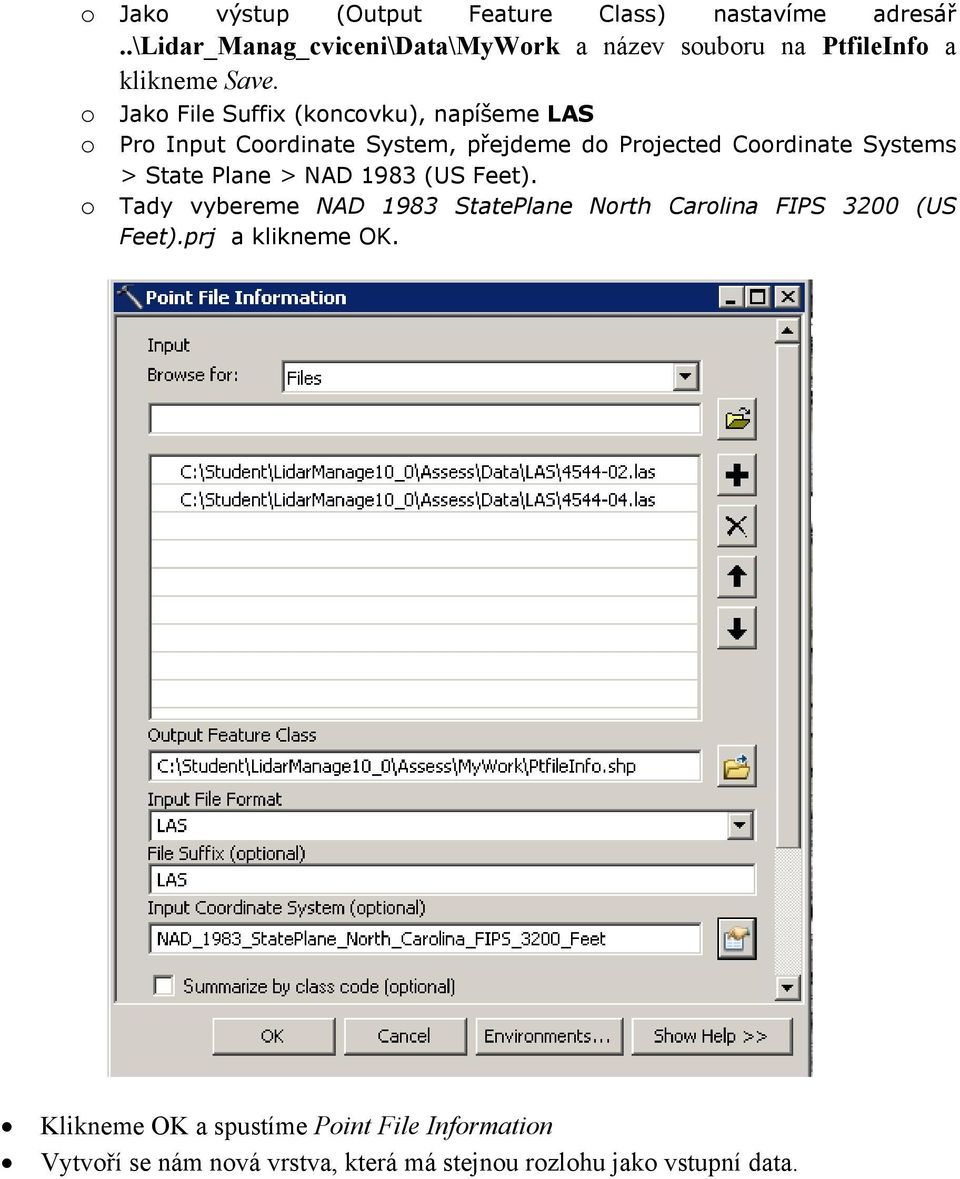

9 o Jako výstup (Output Feature Class) nastavíme adresář..\lidar_manag_cviceni\data\mywork a název souboru na PtfileInfo a klikneme Save. o Jako File Suffix (koncovku), napíšeme LAS o Pro Input Coordinate System, přejdeme do Projected Coordinate Systems > State Plane > NAD 1983 (US Feet). o Tady vybereme NAD 1983 StatePlane North Carolina FIPS 3200 (US Feet).prj a klikneme OK. Klikneme OK a spustíme Point File Information Vytvoří se nám nová vrstva, která má stejnou rozlohu jako vstupní data.

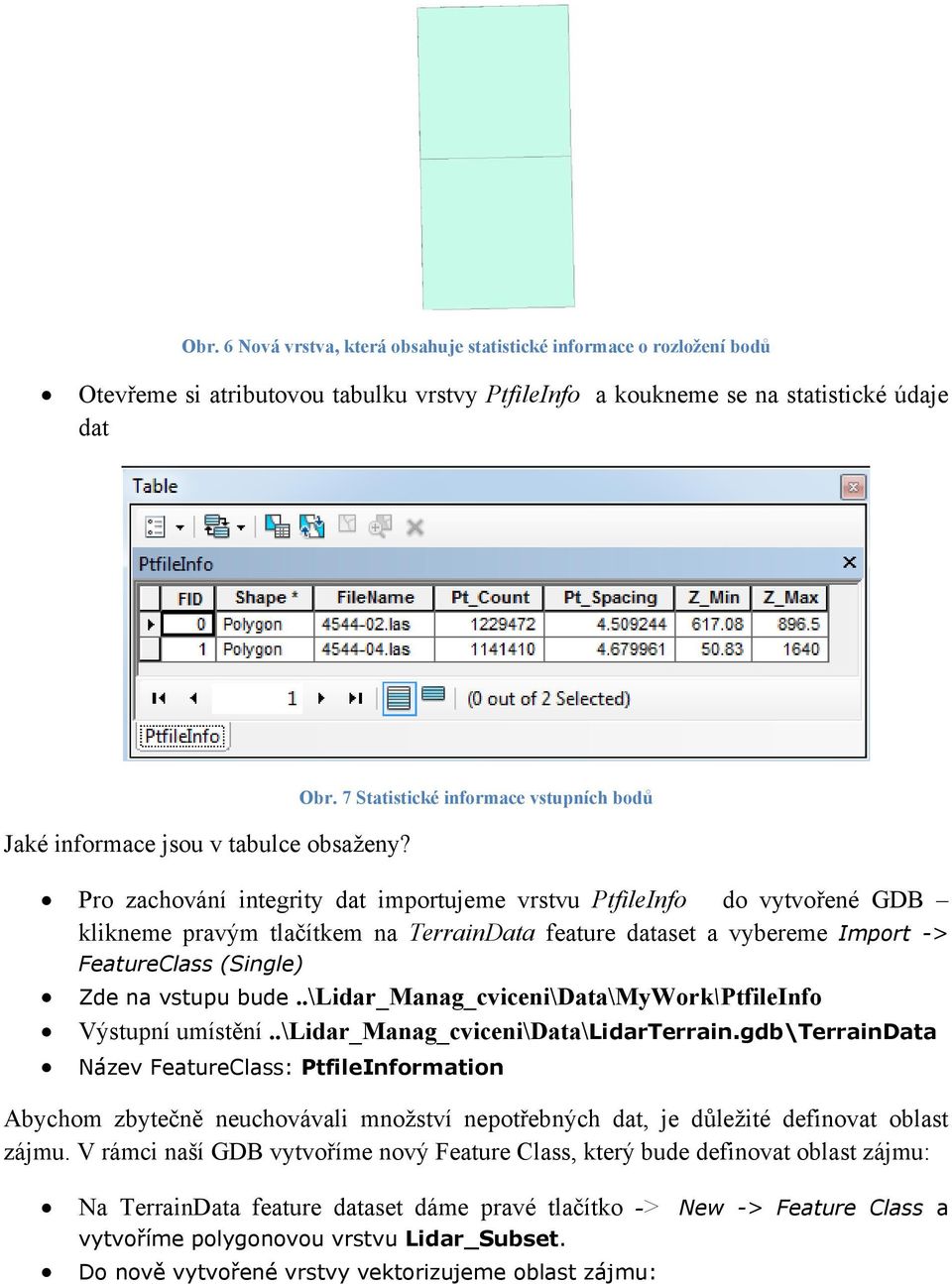

10 Obr. 6 Nová vrstva, která obsahuje statistické informace o rozložení bodů Otevřeme si atributovou tabulku vrstvy PtfileInfo a koukneme se na statistické údaje dat Jaké informace jsou v tabulce obsaženy? Obr. 7 Statistické informace vstupních bodů Pro zachování integrity dat importujeme vrstvu PtfileInfo do vytvořené GDB klikneme pravým tlačítkem na TerrainData feature dataset a vybereme Import -> FeatureClass (Single) Zde na vstupu bude..\lidar_manag_cviceni\data\mywork\ptfileinfo Výstupní umístění..\lidar_manag_cviceni\data\lidarterrain.gdb\terraindata Název FeatureClass: PtfileInformation Abychom zbytečně neuchovávali množství nepotřebných dat, je důležité definovat oblast zájmu. V rámci naší GDB vytvoříme nový Feature Class, který bude definovat oblast zájmu: Na TerrainData feature dataset dáme pravé tlačítko -> New -> Feature Class a vytvoříme polygonovou vrstvu Lidar_Subset. Do nově vytvořené vrstvy vektorizujeme oblast zájmu:

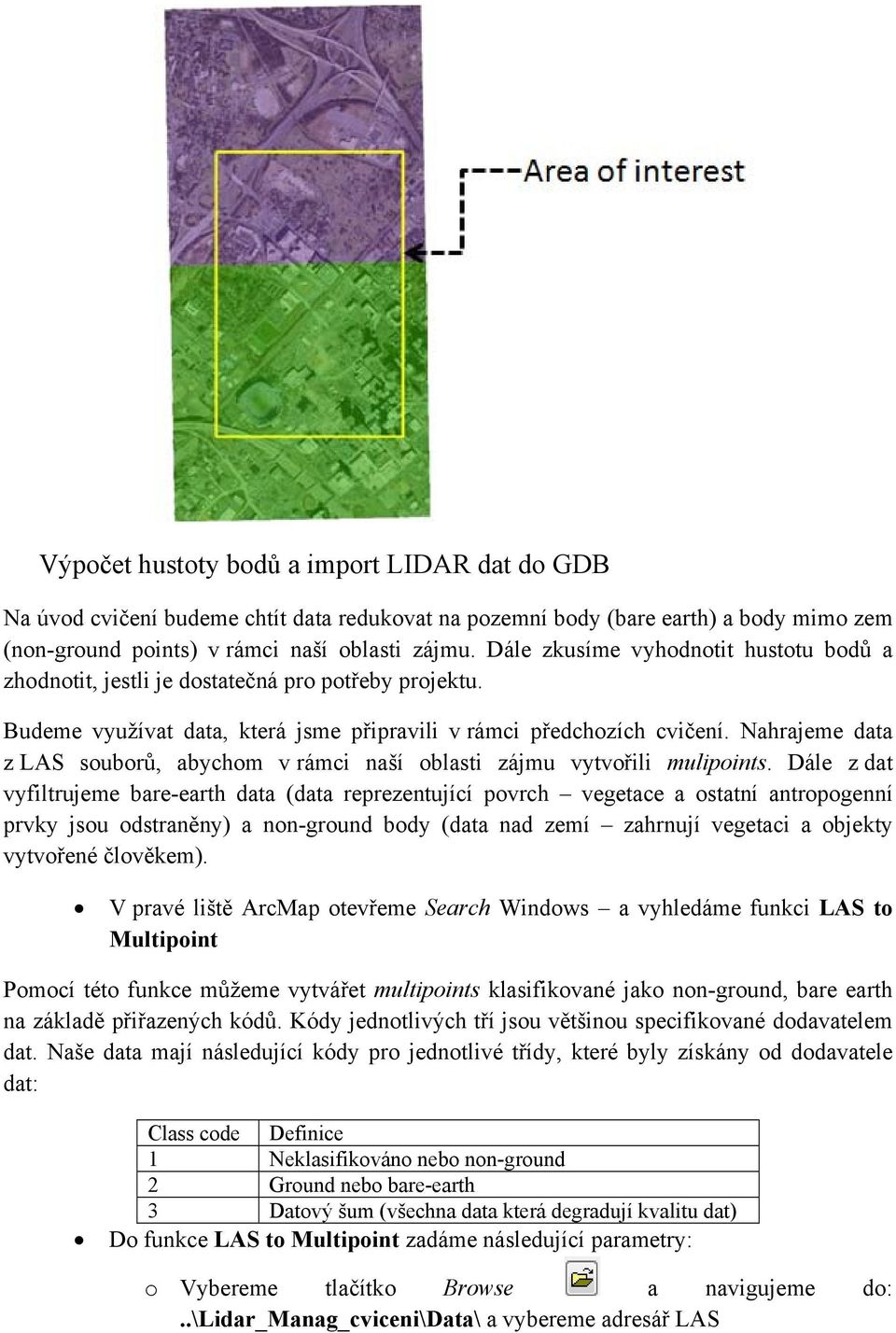

11 Výpočet hustoty bodů a import LIDAR dat do GDB Na úvod cvičení budeme chtít data redukovat na pozemní body (bare earth) a body mimo zem (non-ground points) v rámci naší oblasti zájmu. Dále zkusíme vyhodnotit hustotu bodů a zhodnotit, jestli je dostatečná pro potřeby projektu. Budeme využívat data, která jsme připravili v rámci předchozích cvičení. Nahrajeme data z LAS souborů, abychom v rámci naší oblasti zájmu vytvořili mulipoints. Dále z dat vyfiltrujeme bare-earth data (data reprezentující povrch vegetace a ostatní antropogenní prvky jsou odstraněny) a non-ground body (data nad zemí zahrnují vegetaci a objekty vytvořené člověkem). V pravé liště ArcMap otevřeme Search Windows a vyhledáme funkci LAS to Multipoint Pomocí této funkce můžeme vytvářet multipoints klasifikované jako non-ground, bare earth na základě přiřazených kódů. Kódy jednotlivých tří jsou většinou specifikované dodavatelem dat. Naše data mají následující kódy pro jednotlivé třídy, které byly získány od dodavatele dat: Class code Definice 1 Neklasifikováno nebo non-ground 2 Ground nebo bare-earth 3 Datový šum (všechna data která degradují kvalitu dat) Do funkce LAS to Multipoint zadáme následující parametry: o Vybereme tlačítko Browse a navigujeme do:..\lidar_manag_cviceni\data\ a vybereme adresář LAS

12 o Jako Output feature class navigujeme do:..\lidar_manag_cviceni\data\mywork\ a výstupní vrstvu nazveme Meck_mlt_nonground o Average point spacing: 1.4 Průměrné rozložení bodů (Average point spacing) vrstvy PtfileInformation je 4.6 stop (feet). S ohledem k tomu, že tento feature class je v jednotkách stopy, je zde nutný převod na metry (1m = stopy) -> 1.4. o Input class code: 1 (1 vyjadřuje non-ground points.) o Pod Input Return Values, ujistěte se, že je zaškrtnuto ANY_RETURNS Nastavení Input Coordinate Systém: o Navigujeme do Projected Coordinate Systems folder > State Plane > NAD 1983 (US Feet). o Vybereme NAD 1983 StatePlane North Carolina FIPS 3200 (US Feet).prj. o V okně Spatial Reference Properties vybereme kartu Z Coordinate System a klikneme na Select button. o Vybereme Vertical Coordinate Systems folder > North America and add NAVD 1988.prj. o Klikneme na OK a zavřeme okno

13 Abychom extrahovali pouze body z naší zájmové oblasti, je potřeba nastavit extent na rozlohu Lidar_Subset feature class. Klikneme tedy na tlačítko Environments Rozbalíme nabídku Processing Extent Z rozbalovací nabídky vybereme Same as layer Lidar_subset a klikneme na OK Spustíme funkci LAS to Multipoint

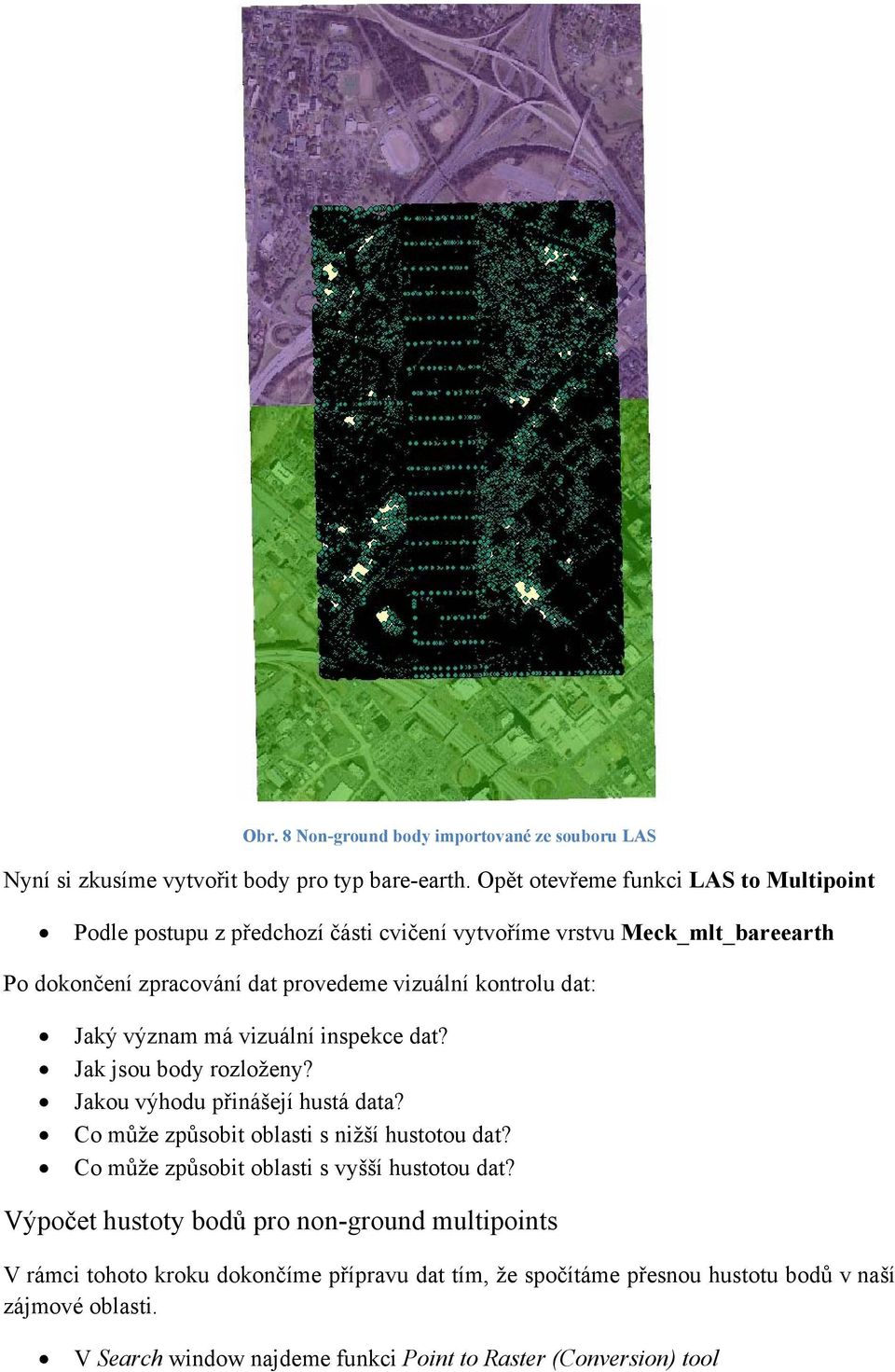

14 Obr. 8 Non-ground body importované ze souboru LAS Nyní si zkusíme vytvořit body pro typ bare-earth. Opět otevřeme funkci LAS to Multipoint Podle postupu z předchozí části cvičení vytvoříme vrstvu Meck_mlt_bareearth Po dokončení zpracování dat provedeme vizuální kontrolu dat: Jaký význam má vizuální inspekce dat? Jak jsou body rozloženy? Jakou výhodu přinášejí hustá data? Co může způsobit oblasti s nižší hustotou dat? Co může způsobit oblasti s vyšší hustotou dat? Výpočet hustoty bodů pro non-ground multipoints V rámci tohoto kroku dokončíme přípravu dat tím, že spočítáme přesnou hustotu bodů v naší zájmové oblasti. V Search window najdeme funkci Point to Raster (Conversion) tool

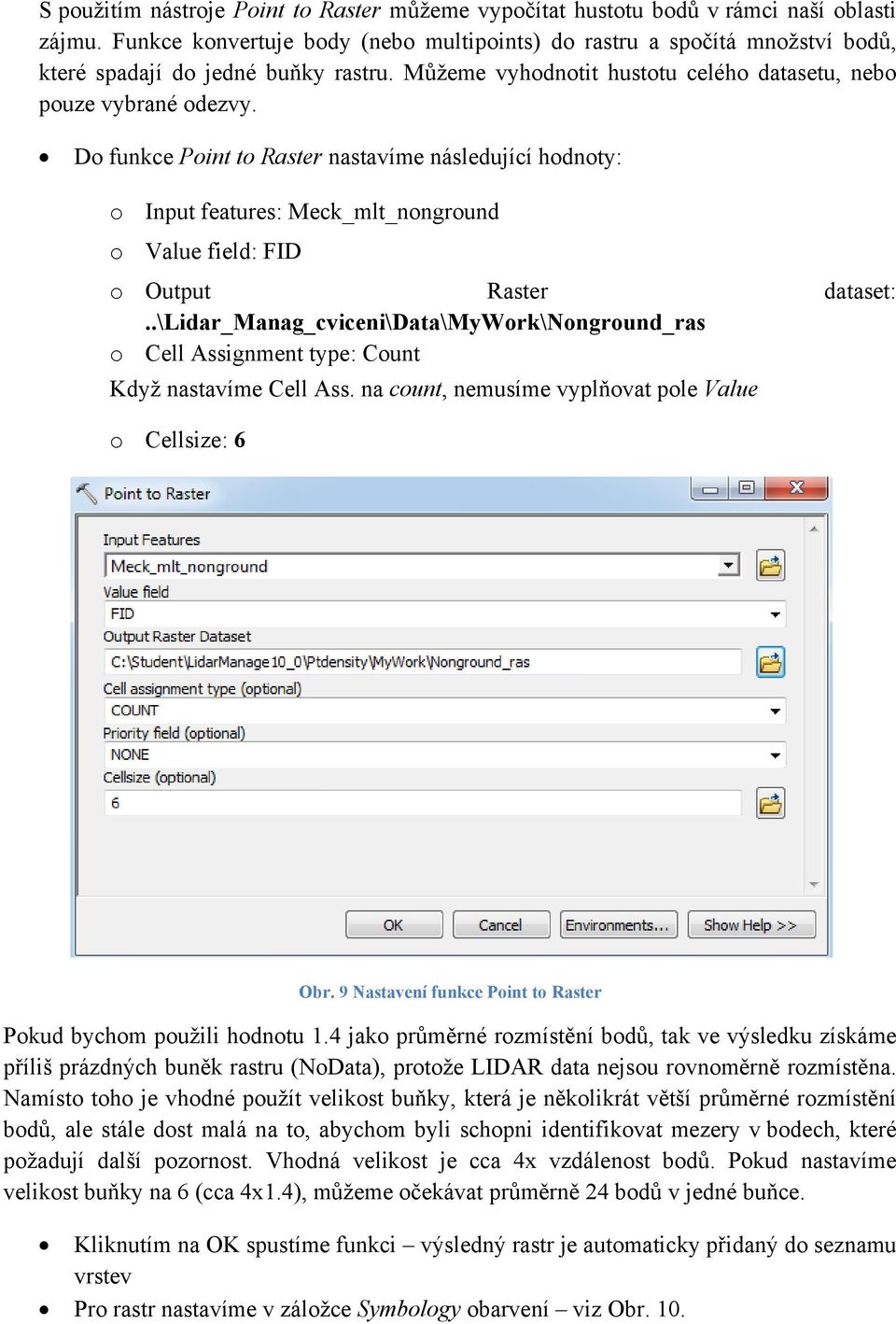

15 S použitím nástroje Point to Raster můžeme vypočítat hustotu bodů v rámci naší oblasti zájmu. Funkce konvertuje body (nebo multipoints) do rastru a spočítá množství bodů, které spadají do jedné buňky rastru. Můžeme vyhodnotit hustotu celého datasetu, nebo pouze vybrané odezvy. Do funkce Point to Raster nastavíme následující hodnoty: o Input features: Meck_mlt_nonground o Value field: FID o Output Raster dataset:..\lidar_manag_cviceni\data\mywork\nonground_ras o Cell Assignment type: Count Když nastavíme Cell Ass. na count, nemusíme vyplňovat pole Value o Cellsize: 6 Obr. 9 Nastavení funkce Point to Raster Pokud bychom použili hodnotu 1.4 jako průměrné rozmístění bodů, tak ve výsledku získáme příliš prázdných buněk rastru (NoData), protože LIDAR data nejsou rovnoměrně rozmístěna. Namísto toho je vhodné použít velikost buňky, která je několikrát větší průměrné rozmístění bodů, ale stále dost malá na to, abychom byli schopni identifikovat mezery v bodech, které požadují další pozornost. Vhodná velikost je cca 4x vzdálenost bodů. Pokud nastavíme velikost buňky na 6 (cca 4x1.4), můžeme očekávat průměrně 24 bodů v jedné buňce. Kliknutím na OK spustíme funkci výsledný rastr je automaticky přidaný do seznamu vrstev Pro rastr nastavíme v záložce Symbology obarvení viz Obr. 10.

16 Obr. 10 Nastavení barevné palety výsledného rastru Obr. 11 Obarvení výsledného rastru hustoty non-ground bodů Klikneme na vrstvu Nonground_Ras pravým tlačítkem a otevřeme atributovou tabulku V tabulce máme sloupce Value a Count. Value reprezentuje počet bodů a Count počet buněk, které mají tento počet Zaměřte se na rozložení hodnot bodů v jednotlivých buňkách rastru Nyní aplikujeme ten samý postup na bare-earth multipoints. Použijeme funkci Point to Raster a výslednou vrstvu nazveme Bareearth_ras (viz Obr. 12)

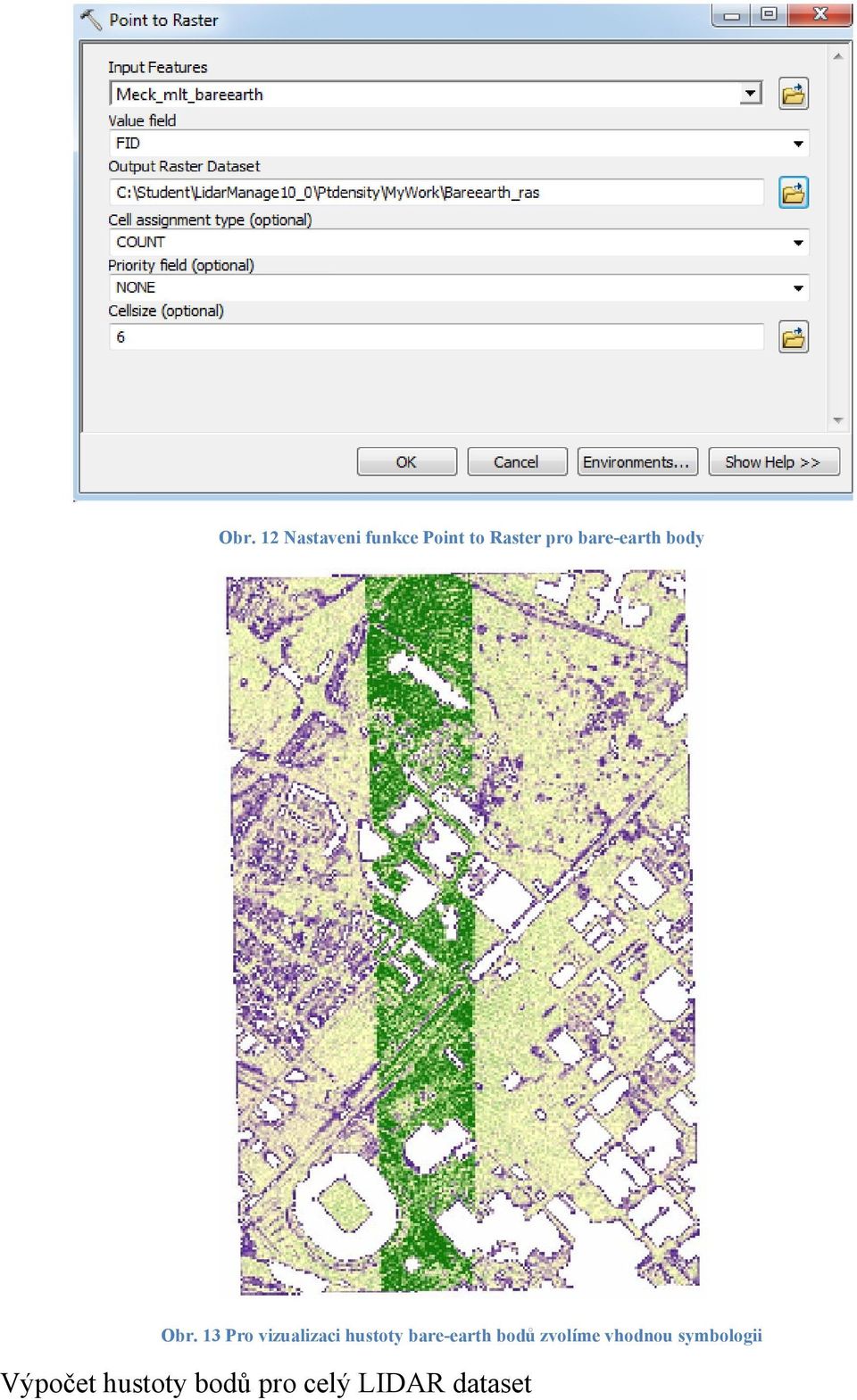

17 Obr. 12 Nastaveni funkce Point to Raster pro bare-earth body Obr. 13 Pro vizualizaci hustoty bare-earth bodů zvolíme vhodnou symbologii Výpočet hustoty bodů pro celý LIDAR dataset

18 Dosud jsme spočítali dva rastry, které odpovídají hustotě bodů non-ground a bare-earth. Nyní spočítáme hustotu bodů pro celý LIDAR dataset. Výpočet je založen na celkové hustotě bodů (bare-earth a non-ground). Je to také kontrola pokrytí celé oblasti nasnímanými body. V Search window najdeme funkci Plus ta nám umožní sečíst dvě rastrové vrstvy Zadáme následující hodnoty: o o o Input raster or constant value 1: Nonground_ras Input raster or constant value 2: Bareearth_ras Output raster:..\lidar_manag_cviceni\data\mywork\data_aoi Obr. 14 Nastevení funkce Plus Obr. 15 Výsledek funkce Plus

19 Uprostřed si můžeme všimnout pruhu, který má vyšší hodnotu bodů proč? Překryvný pruh umožňuje vizuální analýzu letových linií. Typický překryt je 10 až 20%. Větší překryt zvyšuje cenu sběru dat, protože zvyšuje letovou dobu. Někteří dodavatelé dat překryty odstraňují, někteří ne a někteří uživatelé tato data vyžadují a jiní ne. I když přeryvný pruh má vyšší hustotu bodů, jsou tam buňky s nižší hodnotou bodů. Je to způsobeno výškovými překážkami, které brání v průchodu laserového paprsku. Otevřeme si atributou tabulku vrstvy Data_AOI a podíváme se, jak jsou body rozloženy v buňkách rastru. Tímto krokem jsme dokončili přípravu LIDAR dat. Nyní můžeme data importovat do GDB. Import multipoints do GDB Nyní naimportujeme vytvořené multipoints do GDB. V Catalog window navigujeme do..\lidar_manag_cviceni\data\lidarterrain.gdb Klikneme pravým tlačítkem na TerrainData feature dataset a vybereme Import -> FeatureClass (Single). Nastavíme parametry dle Obr. 16 Obr. 16 Import dat do GDB Stejným způsobem importujeme non-ground body a vrstvu nazveme Mult_NonGround Nyní máme data importovaná v GDB. Můžeme vytvářet tzv. terrain dataset, které definují modely terénu založené na vektorových datových modelech, digitální modely terénu, digitální modely povrchu, TIN, vrstevnice a další odvozené povrchy z DMR.

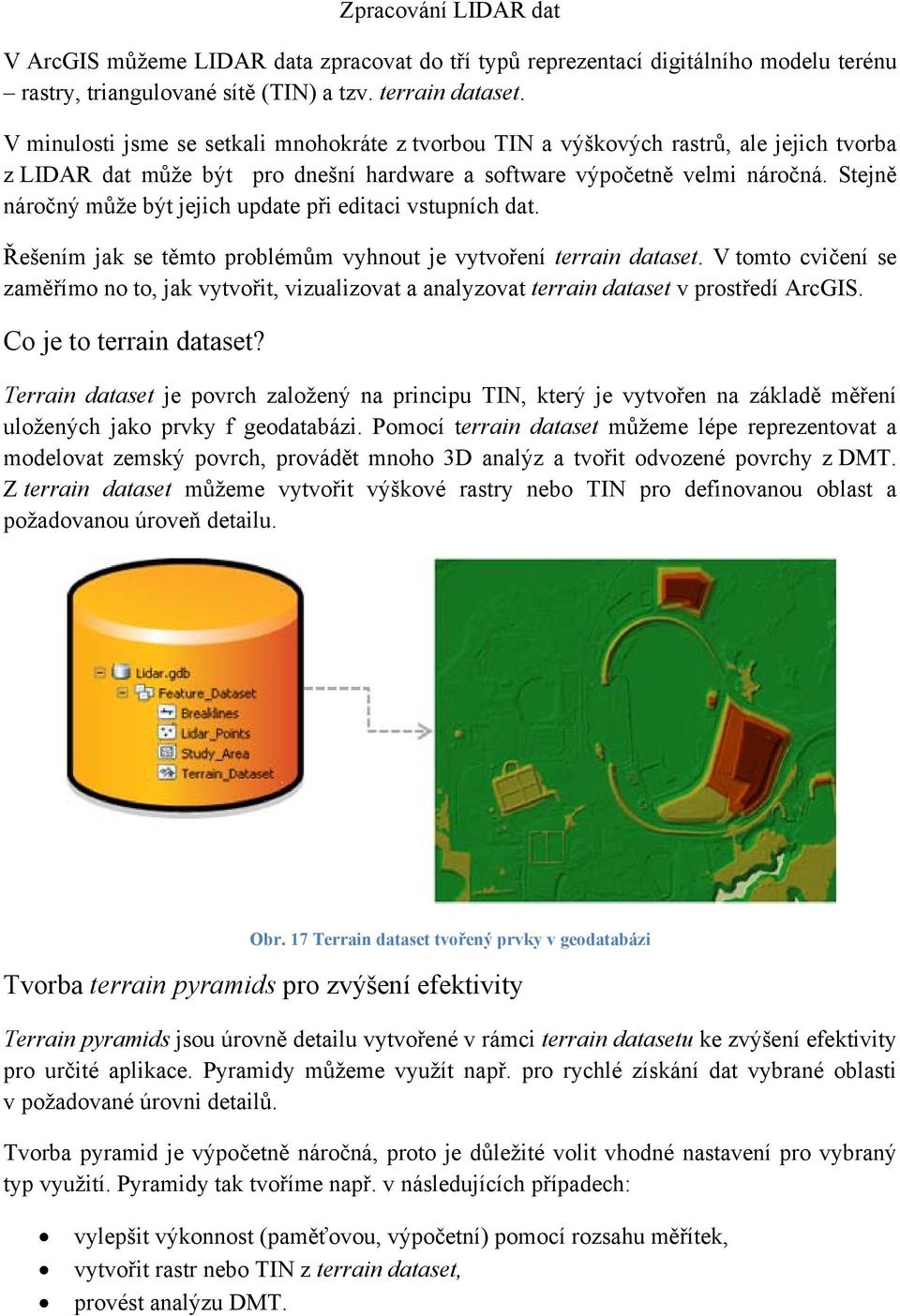

20 Zpracování LIDAR dat V ArcGIS můžeme LIDAR data zpracovat do tří typů reprezentací digitálního modelu terénu rastry, triangulované sítě (TIN) a tzv. terrain dataset. V minulosti jsme se setkali mnohokráte z tvorbou TIN a výškových rastrů, ale jejich tvorba z LIDAR dat může být pro dnešní hardware a software výpočetně velmi náročná. Stejně náročný může být jejich update při editaci vstupních dat. Řešením jak se těmto problémům vyhnout je vytvoření terrain dataset. V tomto cvičení se zaměřímo no to, jak vytvořit, vizualizovat a analyzovat terrain dataset v prostředí ArcGIS. Co je to terrain dataset? Terrain dataset je povrch založený na principu TIN, který je vytvořen na základě měření uložených jako prvky f geodatabázi. Pomocí terrain dataset můžeme lépe reprezentovat a modelovat zemský povrch, provádět mnoho 3D analýz a tvořit odvozené povrchy z DMT. Z terrain dataset můžeme vytvořit výškové rastry nebo TIN pro definovanou oblast a požadovanou úroveň detailu. Obr. 17 Terrain dataset tvořený prvky v geodatabázi Tvorba terrain pyramids pro zvýšení efektivity Terrain pyramids jsou úrovně detailu vytvořené v rámci terrain datasetu ke zvýšení efektivity pro určité aplikace. Pyramidy můžeme využít např. pro rychlé získání dat vybrané oblasti v požadované úrovni detailů. Tvorba pyramid je výpočetně náročná, proto je důležité volit vhodné nastavení pro vybraný typ využití. Pyramidy tak tvoříme např. v následujících případech: vylepšit výkonnost (paměťovou, výpočetní) pomocí rozsahu měřítek, vytvořit rastr nebo TIN z terrain dataset, provést analýzu DMT.

21 Obr. 18 Terrain dataset ve třech rozdílných měřítcích s použitím terrain pyramids Terrain pyramids jsou vytvářeny metodou redukcí bodů, což snižuje množství bodů nebo měření, na základě kterých se tvoří reprezentace povrchu. Jednotlivé úrovně ukazuje následující tabulka: Heavy thinning Light thinning Nejméně detailů Více detailů No thinning Plné rozlišení Tab. 1 Tvorba terrain pyramids Využívají se dva typy tvorby pyramid: Z-tolerance a Windows size. Z-tolerance algoritmus se využívá pro data bare-earth (holá zem). Nedostatečně zpracovává oblasti se zástavbou a vegetací, má delší čas výstavby pyramid a neměl by se používat s první odezvou LIDAR dat. Window size typ pyramid je efektivní pro všechny typy dat, může se používat i pro první odezvy a má rychlejší čas výstavby pyramid. Metoda z-tolerance využívá vertikální přesnost dat v rámci prostorového rozlišení dané oblasti. Každá pyramida je aproximace vertikální přesnosti dat v plném rozlišení. Metoda window-size ředí body pro každou pyramidu tak, že rozdělí oblast na stejné čtverce a z každého čtverce vybere jeden nebo dva body. Z-tolerance algoritmus je schopný za hodinu zpracovat 80 milionů bodů, zatímco window-size filtr jich zpracuje až 400 milionů.

22 Obr. 19 Metoda window-size Zpracování terrain dataset S terrain dataset se dají provádět stejné operace jako s výškovým rastrem. Můžeme tak vytvořit analýzu viditelnosti, počítat odvozené povrchy, převádět data na TIN nebo rastr. Obr. 20 Tvorba digitálního modelu terénu - vlevo (bare-earth data) a dig. modelu povchu - vpravo (první odezvy) z terrain dataset Tvorba rastrů a TIN přímo z LIDAR dat může mít špatný vliv na výsledek. Např. šum v LIDAR datech může způsobovat nepřesnosti ve výpočtech sklonu svahu a vrstevnice o špatné kvalitě. Hustá LIDAR data mohou způsobovat to, že se měřené body zobrazí nad, nebo pod reálným terénem. Vertikální přesnost se většinou pohybuje mezi 12 a 15 cm. Tzn. že v rámci změřených dat (mezi sousedními body) může být náhodný rozdíl ve výše 24 a 30 cm. Když před tvorbou TIN nebo rastru z LIDAR dat vytvoříme terrain dataset, nejen že předejdeme výše zmíněným problémům, ale také můžeme využít další výhody ve výkonnosti a kvalitě. Např. ředěním bodů při tvorbě terrain dataset redukuje šum v datech a tím odstraníme nevhodné nebo duplicitní body. Interpolace dat může kompenzovat nerovnoměrné rozložení vstupních bodů, což nám vytvoří hladší povrch.

23 Obr. 21 Výškový rastr vytvořený přímo z LIDAR dat (vlevo) a z terrain dataset (vpravo) Obr. 22 Rastr sklonů a vrstevnice vytvořené přímo z LIDAR dat (vlevo) a z terrain dataset (vpravo) Cvičení tvorba terrain dataset Na úvod je potřeba stáhnout data pro cvičení. Data jsou k dispozici na síťovém disku: adresář DPZ\Lidar_terrain_dataset_cviceni Na úvod je nutné, abychom porozuměli vstupním datům je potřeba zjistit jaké prvkové třídy (feature class) jsou připraveny, jaká je vertikální přesnost dat, uložení, souřadnicový systém, atd. Většinu důležitých otázek bychom měli najít v metadatech. Provedeme tedy následující kroky: V ArcMap, v Customize menu, vyberte ArcMap Options. V ArcMap Options dialog box, klikneme na kartu Metadata. Rozbalíme nabídku a vybereme ISO Metadata Implementation Specification Díky tomu uvidíme více informací v metadatech.

24 V Catalog Window navigujeme do adresáře..\ Lidar_terrain_dataset_cviceni\ Build_Terrain\Data V tomto pracovním adresáři máme připravenou geodatabázi LidarTerrain. Rozbalme tuto GDB a podíváme se, jaké obsahuje datové sady a prvky (feature dataset, feture class). Tyto tři prvkové třídy (feature classes) zajišťují data pro vybudování terrain dataset v rámci tohoto cvičení: lomové hrany (breaklines), výškové body (mass points) a hranice zájmové oblasti. Výškové body využijeme jako zdroje dat pro vrcholy jednotlivých trojúhelníků v TIN, lomové hrany jako povinné hrany pro trojúhelníky a vymezení oblasti ořízne výsledný TIN. V Catalog window klikneme pravým tlačítkem na TerrainData feature dataset a vybereme Properties Prozkoumejte záložky a zjistěte následující informace: o Jaká je XY a Z tolerance? o Jaký mají data horizontální a vertikální souřadnicový systém? o Jaké je XY a Z rozlišení tohoto feature dataset? Zavřete okno a klikněte pravým tlačítkem na Napa_Masspoints a vybere položku Item description Zde vyberte FGDC Metadata link. Rozbalte všechny položky a zjistěte následující informace: o Kde byla data pořízena? o Jaké jednotky data používají? Tvorba terénu V Catalog window klikneme pravým tlačítkem na TerrainData dataset ->New -> Terrain V dialogovém okně nastavíme následující parametry (Obr. 23) o Name: Napa_Terrain o Klikneme na Select All, abychom vybrali všechny dostupné vrstvy Napa_Masspoints, Napa_Breaklines, a Napa_Studyareaclip o Jako průměrnou vzdálenost bodů nastavíme 4.6 (Approximate point spacing). Tato informace je získána od dodavatele dat. o Klikneme Další

25 Obr. 23 Tvorba Terrain dataset V rámci datové sady máme k dispozici Napa_Studyareaclip, který obsahuje 2D polygon a slouží k ořezu dané oblasti. Je vhodné takový typ dat použít při tvorbě libovolného terénu. Sloupec SFType (typ vstupních dat) definuje roli každé vrstvy při tvorbě terénu: o Multipoint feature class bude použita jako výškové body o Soft clip ořízne terén podle tvaru vybrané vrstvy o Hard line reprezentují povinné hrany v terénu hřbetnice, údolnice, koryta řek nebo antropogenní prvky jako např. silnice. Obr. 24 Tvorba Terrain dataset

26 o Klikneme Advanced, abychom zobrazili sloupeček Overview Terrain (Obr. 24) Sloupec Overview Terrain ukazuje jak se každá vrstva podílí na tvorbě přehledky oblasti. Přehledka je vysoce generalizovaná verze terénu a používá se jako náhled pro rychlé prohlížení. Breaklines jsou příliš detailní a proto se pro tvorbu přehledky nebudou používat.. o Klikneme NextI abychom definovali typ pyramid, které budeme používat při tvorbě terénu. Použijeme metodu window-size pro tvorbu pyramid a funkci nastavíme podle Obr. 25. Obr. 25 Tvorba pyramid o Z mean odstraní extrémní hodnoty, které nemusely být nasnímány dobře o Thining method Moderate omezí šum v rovinatých oblastech. Klikneme Next a nastavíme počet úrovní pro tvorbu pyramid a hraniční měřítka pro jednotlivá rozlišení. Klikneme na Add 3x Hodnoty velikosti oken a maximální měřítko jsou pouze hrubé aproximace, které SW vytváří na základě průměrné vzdálenosti bodů a horizontální a vertikální rozloze oblasti. Je doporučeno, aby pyramida s nejvyšším rozlišením používala velikost okna, která je dvojnásobek průměrné vzdálenosti bodů. Nastavíme vše podle Obr. 26.

27 Obr. 26 Tvorba pyramid Klikněte na tlačítko Resolution Bounds Setting abychom určili úrovně pyramid pro Napa_Breaklines a Napa_Studyareaclip. Lomové hrany mohou být obsaženy ve více úrovních. Nastavením window size můžeme kontrolovat měřítko, kde chceme aby byly použity tyto lomové hrany. Nastavte Max Window pro Napa_Breaklines na 10. Lomové hrany budou tedy viditelné pro úroveň pyramid s oknem o velikosti větší než 0 a méně než 10, nebo v měřítku větším než 1:5000. Polygon pro ořez je použitý ve všech měřítkách. Obr. 27 Nastavení rozlišení pyramid Klikneme na Accept a následně na OK. Při kliknu na Next můžeme zkontrolovat nastavení tvorby terénu (Obr. 28) Pokud jsou všechna nastavení v pořádku, klikneme na Finish

28 Obr. 28 Nastavení tvorby terénu Po vytvoření nového terénu ho můžeme vizuálně prozkoumat.
