VD4. Vakuové vypínače vysokého napětí kv A ka

Save this PDF as:
 WORD  PNG  TXT  JPG

Rozměr: px
Začít zobrazení ze stránky:

Download "VD4. Vakuové vypínače vysokého napětí 12 25 kv 630 2500 A 16 40 ka"

Transkript

1 VD4 Vakuové vypínače vysokého napětí kv A ka

2

3 POPIS VÝBĚR A OBJEDNÁNÍ VYPÍNAČŮ VÝBĚR A OBJEDNÁNÍ VYPÍNAČŮ CELKOVÉ ROZMĚRY ELEKTRICKÉ SCHÉMA ZAPOJENÍ

4 2

5 POPIS 1 Všeobecně 4 Princip vypínání 6 Provedení, která jsou k dispozici 6 Rozsah použití 6 Normy a schválení 6 Bezpečnost provozu 7 Příslušenství 8 Pohon 8 Technická dokumentace 10 Systém řízení kvality 10 Zkušební laboratoř 10 Systém ekologického řízení 10 Systém řízení bezpečnosti práce 10 3

6 POPIS Všeobecně Nové vypínače VD4 jsou syntézou nové technologie při návrhu a konstrukci vakuových zhášedel zalitých v pólech z pryskyřice a dokonalosti při navrhování, technice a výrobě vypínačů. Vypínače typu VD4 pro vysoké napětí používají toto řešení, které značně zvyšuje pevnost pólu vypínače a chrání zhášedlo proti poškození a omezení dielektrické pevnosti následkem usazování prachu a vlhkosti. Vakuové zhášedlo, ve kterém jsou uloženy kontakty, nahrazuje zhášecí komoru. Vypínání proudu ve vakuu Vakuový vypínač nepotřebuje vypínací a izolační médium. Vakuové zhášedlo vlastně neobsahuje ionizovatelný materiál. Při oddělení kontaktů je vytvářen oblouk z kovových par tvořený výlučně z roztaveného a odpařeného kontaktního materiálu. Elektrický oblouk je podporován externí energií, dokud není proud přerušen při průchodu přirozenou nulou. V tomto okamžiku vede rychlé snížení hustoty zatížení a rychlá kondenzace kovových par k velmi rychlému obnovení dielektrických vlastností. Vakuové zhášedlo proto obnoví izolační schopnost a schopnost snášet přechodné zotavené napětí a definitivně zháší oblouk. Protože ve vakuu je možno dosáhnout vysoké dielektrické pevnosti i při minimální vzdálenostech, je zaručeno vypnutí obvodu také, když rozpojení kontaktů nastane několik milisekund před průchodem proud přirozenou nulou. 4

7 1 Speciální geometrie kontaktů a použitý materiál, jakož i omezená doba a nízké napětí oblouku zaručují minimální opotřebení kontaktů a velkou životnost. Mimoto vakuum zabraňuje jejich oxidaci a znečištění. Pohon typu EL Malá rychlost kontaktů společně se zmenšeným zdvihem a nízkou hmotností omezují energii požadovanou pro ovládání a proto zaručují velmi nízké opotřebení systému. Vypínač proto vyžaduje údržbu jen v minimálním rozsahu. Vypínače VD4 používají mechanický pohon s nastřádanou energií a nezávislou spouští. Tyto charakteristiky umožňují zapínání a vypínání nezávisle na obsluze. Pohon je jednoduché koncepce se snadným použitím a může být přizpůsoben potřebám zákazníka pomocí rozsáhlého příslušenství, které je možno snadno a rychle instalovat. Tato jednoduchost se promění ve větší spolehlivost přístroje. Konstrukce Pohon a póly jsou upevněné na kovovém rámu, který je rovněž podpěrou pro vypínač v provedení pro pevnou montáž. Kompaktní konstrukce zajišťuje odolnost a mechanickou spolehlivost. Mimo odpojovacích kontaktů a hadice s vidlicí pro připojení pomocných obvodů je výsuvné provedení vybaveno podvozkem pro zasouvání a vysouvání v rozváděči nebo pouzdru při zavřených dveřích. Vakuová vypínací technika Kontakty ve vakuu jsou chráněné proti oxidaci a znečištění Vakuové zhášedlo zalito v pólech z pryskyřice. Zhášedlo chráněné proti poškození, prachu a vlhkosti. Provoz za různých klimatických podmínek Omezená spínací energie Střádačový pohon standardně dodáván se zařízením proti pumpování Jednoduché přizpůsobení potřebám zákazníka s kompletním rozsahem příslušenství Provedení pro pevnou montáž a výsuvné provedení Malé rozměry Póly hermeticky uzavřené na dobu životnosti Odolnost a spolehlivost Omezená údržba Zasouvání a vysouvání výsuvného vypínače se provádí při zavřených dveřích Nesprávným a nebezpečným manipulacím je zabráněno díky speciálním blokováním v pohonu a na podvozku Vysoká ekologická kompatibilita Vakuové zhášedlo zalité v pólu z pryskyřice 1 Horní vývod 2 Vakuové zhášedlo 3 Pouzdro z epoxidové pryskyřice 4 Roubík pohyblivého kontaktu 5 Spodní vývod 6 Flexibilní připojení Odpružená vidlice táhla 8 Táhlo 9 Upevnění pólu 10 Připojení k pohonu vypínače 5

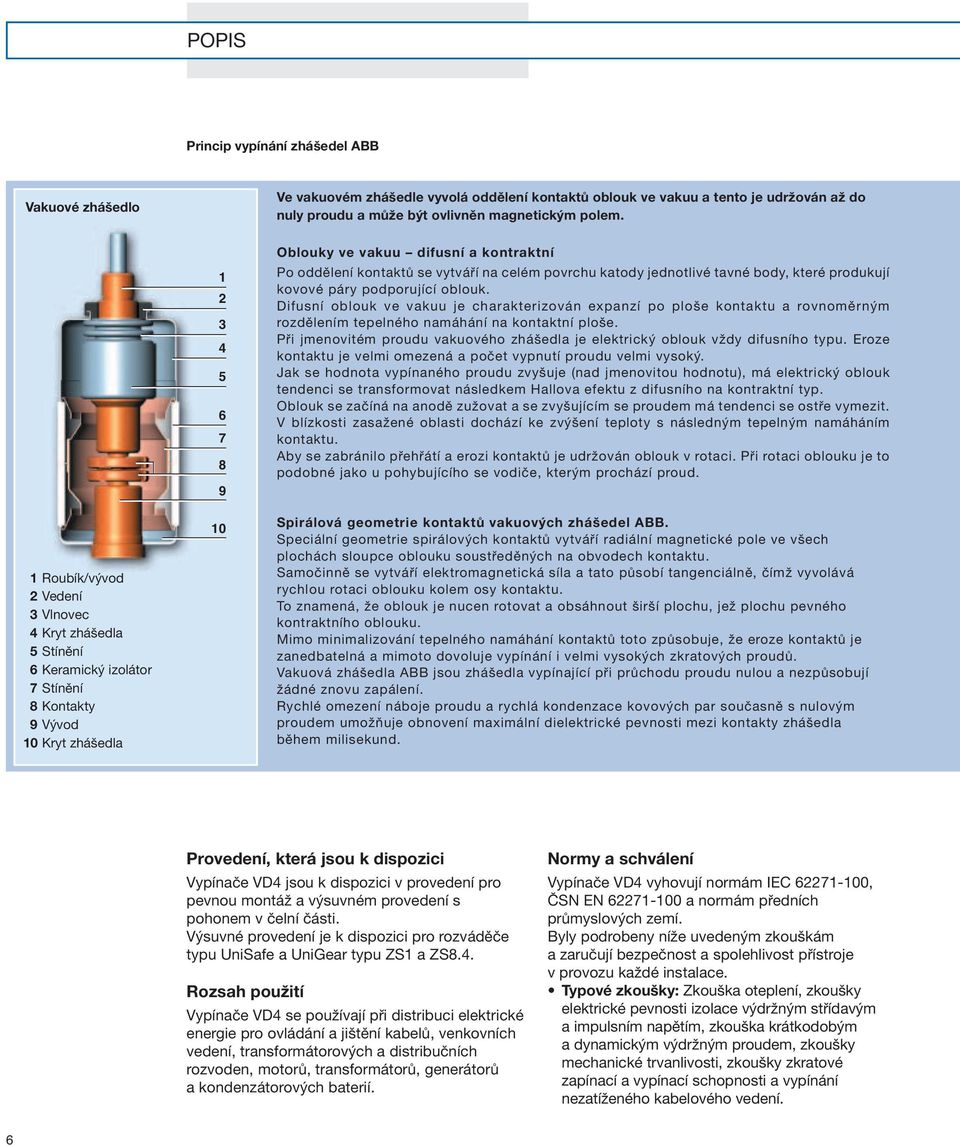

8 POPIS Princip vypínání zhášedel ABB Vakuové zhášedlo Ve vakuovém zhášedle vyvolá oddělení kontaktů oblouk ve vakuu a tento je udržován až do nuly proudu a může být ovlivněn magnetickým polem. 1 Roubík/vývod 2 Vedení 3 Vlnovec 4 Kryt zhášedla 5 Stínění 6 Keramický izolátor 7 Stínění 8 Kontakty 9 Vývod 10 Kryt zhášedla Oblouky ve vakuu difusní a kontraktní Po oddělení kontaktů se vytváří na celém povrchu katody jednotlivé tavné body, které produkují kovové páry podporující oblouk. Difusní oblouk ve vakuu je charakterizován expanzí po ploše kontaktu a rovnoměrným rozdělením tepelného namáhání na kontaktní ploše. Při jmenovitém proudu vakuového zhášedla je elektrický oblouk vždy difusního typu. Eroze kontaktu je velmi omezená a počet vypnutí proudu velmi vysoký. Jak se hodnota vypínaného proudu zvyšuje (nad jmenovitou hodnotu), má elektrický oblouk tendenci se transformovat následkem Hallova efektu z difusního na kontraktní typ. Oblouk se začíná na anodě zužovat a se zvyšujícím se proudem má tendenci se ostře vymezit. V blízkosti zasažené oblasti dochází ke zvýšení teploty s následným tepelným namáháním kontaktu. Aby se zabránilo přehřátí a erozi kontaktů je udržován oblouk v rotaci. Při rotaci oblouku je to podobné jako u pohybujícího se vodiče, kterým prochází proud. Spirálová geometrie kontaktů vakuových zhášedel ABB. Speciální geometrie spirálových kontaktů vytváří radiální magnetické pole ve všech plochách sloupce oblouku soustředěných na obvodech kontaktu. Samočinně se vytváří elektromagnetická síla a tato působí tangenciálně, čímž vyvolává rychlou rotaci oblouku kolem osy kontaktu. To znamená, že oblouk je nucen rotovat a obsáhnout širší plochu, jež plochu pevného kontraktního oblouku. Mimo minimalizování tepelného namáhání kontaktů toto způsobuje, že eroze kontaktů je zanedbatelná a mimoto dovoluje vypínání i velmi vysokých zkratových proudů. Vakuová zhášedla ABB jsou zhášedla vypínající při průchodu proudu nulou a nezpůsobují žádné znovu zapálení. Rychlé omezení náboje proudu a rychlá kondenzace kovových par současně s nulovým proudem umožňuje obnovení maximální dielektrické pevnosti mezi kontakty zhášedla během milisekund. Provedení, která jsou k dispozici Vypínače VD4 jsou k dispozici v provedení pro pevnou montáž a výsuvném provedení s pohonem v čelní části. Výsuvné provedení je k dispozici pro rozváděče typu UniSafe a UniGear typu ZS1 a ZS8.4. Rozsah použití Vypínače VD4 se používají při distribuci elektrické energie pro ovládání a jištění kabelů, venkovních vedení, transformátorových a distribučních rozvoden, motorů, transformátorů, generátorů a kondenzátorových baterií. Normy a schválení Vypínače VD4 vyhovují normám IEC , ČSN EN a normám předních průmyslových zemí. Byly podrobeny níže uvedeným zkouškám a zaručují bezpečnost a spolehlivost přístroje v provozu každé instalace. Typové zkoušky: Zkouška oteplení, zkoušky elektrické pevnosti izolace výdržným střídavým a impulsním napětím, zkouška krátkodobým a dynamickým výdržným proudem, zkoušky mechanické trvanlivosti, zkoušky zkratové zapínací a vypínací schopnosti a vypínání nezatíženého kabelového vedení. 6

9 1 Difusní oblouk Zúžení na anodě Zúžení na anodě a katodě Schématický diagram přechodu z difusního oblouku na kontraktní oblouk ve vakuovém zhášedle. Zkratový proud Proud, napětí Napětí sítě Obloukové napětí Vypnutí zkratového proudu Oddělení kontaktů Doba Zotavené napětí (kmitočet soustavy) Přechodné zotavené napětí (vysoký kmitočet) Průběh proudu a napětí během jednofázového vypínání ve vakuu. Uspořádání radiálního magnetického pole kontaktů s rotujícím vakuovým obloukem. Kusové zkoušky: Zkoušky elektrické pevnosti izolace hlavních obvodů a pomocných obvodů střídavým napětím, měření odporu hlavního obvodu, mechanické a elektrické funkční zkoušky. Bezpečnost provozu Díky kompletnímu rozsahu mechanických a elektrických blokování (k dispozici na požadavek), je možno konstruovat s vypínači VD4 bezpečné distribuční rozváděče. Byla navržena blokovací zařízení, která zabrání nesprávným manipulacím a zajišťují při provádění inspekce instalace maximální bezpečnost obsluhy. Zařízení blokování s klíčem a visacím zámkem umožňují vypínání a zapínání a nebo zasouvání a vysouvání. Zařízení pojezdu při zavřených dveřích umožňuje, aby se vypínač zasunul nebo vysunul v rozváděči jen při zavřených dveřích. Blokování proti zasunutí zabrání zasunutí vypínačů s odlišnými jmenovitými proudy a zasunutí při zapnutém vypínači. 7

10 POPIS Příslušenství Vypínače VD4 mají kompletní rozsah příslušenství, které splní všechny požadavky instalace. Pohon má standardní rozsah příslušenství a náhradních dílů, které je možno snadno specifikovat a objednat. Příslušenství se instaluje pohodlně z čelní strany vypínače. Elektrické připojení je provedeno zásuvnými konektory. Použití, údržba a provoz přístroje jsou jednoduché a vyžadují omezené použití prostředků. Pohon Mechanický pohon je jednoduché koncepce se snadným použitím a může být přizpůsoben potřebám zákazníka pomocí rozsáhlého příslušenství, které je možno snadno a rychle instalovat. Tato jednoduchost se promění ve větší spolehlivost přístroje. Pohon je střádačového typu, má standardně namontované zařízení proti nežádoucímu opětovnému spínání a je vybaven vhodným blokováním pro zabránění nesprávné manipulaci. Každý manipulační sled je možno provést jen, jestliže jsou respektovány veškeré podmínky zajišťující jeho správné provedení. Příslušenství je stejné pro všechny typy vypínačů VD4. Pro usnadnění montáže nebo výměny příslušenství jsou zajištěna příslušná místa s vhodnými stabilními narážkami. Vysoce spolehlivý pohon díky značně malému počtu komponentů vyráběných s použitím systémů hromadné výroby O Velmi omezená a jednoduchá údržba. Příslušenství je společné pro celou sérii a je identické jak pro aplikace AC tak DC Elektrické příslušenství je možno snadno a rychle instalovat nebo nahradit díky již připravené kabeláži s vlastními zásuvnými konektory Mechanické zařízení proti pumpování je dodáváno standardně Vestavěná páka pro střádání zapínací pružiny Zámek s klíčem pro vypnutý vypínač Ochranný kryt na vypínacím a zapínacím tlačítku, se kterým je nutno manipulovat s použití speciálního nástroje Visací zámek na spínacích tlačítcích 8

11 1 Pohon vypínače A Vypínací/zapínací pomocné kontakty B Motor s převodovkou pro střádání zapínacích pružin C Vestavěná páka pro střádání zapínacích pružin D Mechanický ukazatel polohy pro vypínač vypnutý/ zapnutý E Mechanické počítadlo spínacích cyklů F Zásuvné konektory elektrického příslušenství G Mechanický ukazatel - zapínací pružiny nastřádány/ nenastřádány H Provozní spouště I Zapínací tlačítko L Vypínací tlačítko M Blokovací magnet pohonu N Druhá vypínací spoušť O Přechodný kontakt P Kontakty pro signalizaci - pružiny nastřádány / nenastřádány N M L I H G F A B C D E P 9

12 1 POPIS Technická dokumentace Pro získání podrobných znalostí o technických a aplikačních aspektech vypínačů VD4 si prosím vyžádejte následující publikace: Rozváděče UniSafe Rozváděče typu UniGear ZS1 Rozváděče ZS8.4 Jednotka REF 542 plus Ochranná jednotka PR512 Systém řízení kvality Vyhovuje požadavkům norem ISO 9001, certifikován externí nezávislou organizací. Zkušební laboratoř Vyhovuje požadavkům norem ČSN EN ISO/IEC 17025, akreditována externí nezávislou organizací. Systém ekologického řízení Vyhovuje požadavkům norem ISO 14001, certifikován externí nezávislou organizací. Systém řízení bezpečnosti práce Vyhovuje požadavkům norem OHSAS 18001, certifikován externí nezávislou organizací. 10

13 VÝBĚR A OBJEDNÁNÍ VYPÍNAČŮ 2 Všeobecné charakteristiky pevně montovaných vypínačů 12 Typy pevně montovaných vypínačů, které jsou k dispozici 17 Všeobecné charakteristiky výsuvných vypínačů pro rozváděče UniGear typu ZS1 20 Typy výsuvných vypínačů, které jsou k dispozici pro rozváděče UniGear typu ZS1 26 Všeobecné charakteristiky výsuvných vypínačů pro moduly PowerCube 28 Typy výsuvných vypínačů, které jsou k dispozici pro moduly PowerCube 30 Všeobecné charakteristiky výsuvných vypínačů pro rozváděče ZS Typy výsuvných vypínačů, které jsou k dispozici pro rozváděče ZS Volitelné příslušenství 36 11

14 VÝBĚR A OBJEDNÁNÍ VYPÍNAČŮ Všeobecné charakteristiky pevně montovaných vypínačů (12 kv) Vypínač VD4 12 Normy IEC ČSN EN Jmenovité napětí Ur (kv) Jmenovité izolační napětí Us (kv) Jmenovité výdržné napětí při 50 Hz Ud (1 min.) (kv)] Jmenovité výdržné napětí př atmosf. impulsu Up (kv) Jmenovitý kmitočet fr (Hz) Jmenovitý proud (40 C) Ir (A) Jmenovitý zkratový vypínací proud Isc (ka) (jmenovitý symetrický zkratový proud) Jmenovitý krátkodobý Ik (ka) výdržný proud (3 s ) Zkratový zapínací proud Ip (ka) Sled spínání O-0,3s-CO-3min-CO Doba vypínání (ms) Doba hoření oblouku (ms) Celková doba vypínání (ms) Doba zapínání (ms) Maximální celkové rozměry H (mm) W (mm) H D (mm) Pólové rozteče W D I (mm) Hmotnost (kg) Standardizační tabulka rozměrů TN7405 TN7406 1VCD TN7405 TN7406 1VCD Provozní teplota [ C] Tropikalizace IEC Elektromagnetická kompatibilita IEC

15 VCD VCD VCD TN7407 TN7408 1VCD VCD TN7407 TN7407 TN7408 TN

16 VÝBĚR A OBJEDNÁNÍ VYPÍNAČŮ Všeobecné charakteristiky pevně montovaných vypínačů (17,5 kv) Vypínač VD4 17 Normy IEC ČSN EN Jmenovité napětí Ur (kv) Jmenovité izolační napětí Us (kv) Jmenovité výdržné napětí při 50 Hz Ud (1 min.) (kv) Jmenovité výdržné napětí při atmosf. impulsu Up (kv) Jmenovitý kmitočet fr (Hz) Jmenovitý proud (40 C) Ir (A) Jmenovitý zkratový vypínací proud Isc (ka) (jmenovitý symetrický zkratový proud) Jmenovitý krátkodobý Ik (ka) výdržný proud (3 s) Zkratový zapínací proud Ip (ka) Sled spínání O-0,3s-CO-3min-CO ] Doba vypínání (ms) Doba hoření oblouku (ms) Celková doba vypínání (ms) Doba zapínání (ms) Maximální celkové rozměry H (mm) W (mm) H D (mm) Pólové rozteče W D I (mm) Hmotnost (kg) Standardizační tabulka rozměrů TN7405 TN7406 1VCD TN7405 TN7406 1VCD Provozní teplota [ C] Tropikalizace IEC Elektromagnetická kompatibilitay IEC

17 VCD VCD TN7407 TN7408 1VCD VCD TN7407 TN7408 TN

18 VÝBĚR A OBJEDNÁNÍ VYPÍNAČŮ Všeobecné charakteristiky pevně montovaných vypínačů (25 kv) Vypínač VD4 24 Normy IEC ČSN EN Jmenovité napětí Ur (kv) Jmenovité izolační napětí Us (kv) Jmenovité výdržné napětí při 50 Hz Ud (1 min.) (kv) Jmenovité výdržné napětí při atmosf. impulsu Up (kv) Jmenovitý kmitočet fr (Hz) Jmenovitý proud (40 įc) Ir (A) Jmenovitý zkratový vypínací proud Isc (ka) (jmenovitý symetrický zkratový proud) Jmenovitý krátkodobý Ik (ka) výdržný proud (3 s) Zkratový zapínací proud Ip (ka) Sled spínání O-0,3s-CO-3min-CO Doba vypínání (ms) Doba hoření oblouku (ms) Celková doba vypínání (ms) Doba zapínání (ms) Maximální celkové rozměry H (mm) W (mm) H D (mm) Pólové rozteče W D I (mm) Hmotnost (kg) Standardizační tabulka rozměrů TN7409 TN7410 TN7409 TN7410 TN7411 TN7411 TN7411 Provozní teplota [ C] Tropikalizace IEC Elektromagnetická kompatibilita IEC

19 2 Typy pevně montovaných vypínačů, které jsou k dispozici Kompletujte vybraný vypínač s volitelným příslušenstvím uvedeným na následujících stranách. Vypínač VD4 pro pevnou montáž bez spodních a horních kontaktních ramen Ur Isc Jmenovitý proud (40 C) [A] kv ka H = 461 H = 599 H = 616 H = 631 H = 642 H = 661 Typ vypínače D = 424 D = 424 D = 424 D = 424 D = 424 D = 424 u/l = 205 u/l = 310 u/l = 310 u/l = 310 u/l = 310 u/l = 310 l/g = l/g = l/g = l/g = l/g = l/g = I = 150 I = 210 I = 210 I = 275 I = 275 I = 210 I = 275 I = 275 I = 275 W = 450 W = 570 W = 570 W = 700 W = 700 W = 570 W = 700 W = 700 W = VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p275 Poznámky: H = Výška vypínače W = Šířka vypínače D = Hloubka vypínače u/ = Vzdálenost mezi spodním a horním vývodem l/g = Vzdálenost mezi spodním vývodem a spodní plochou vypínače I = Horizontální rozteč mezi póly 17

20 VÝBĚR A OBJEDNÁNÍ VYPÍNAČŮ Vypínač VD4 pro pevnou montáž bez spodních a horních kontaktních ramen Ur Isc Jmenovitý proud (40 C) [A] kv ka H = 461 H = 599 H = 616 H = 631 H = 642 H = 661 Typ vypínače D = 424 D = 424 D = 424 D = 424 D = 424 P = 424 u/l = 205 u/l = 310 u/l = 310 u/l = 310 u/l = 310 u/l = 310 l/g = l/g = l/g = l/g = l/g = l/g = 282,5 I = 150 I = 210 I = 210 I = 275 I = 275 I = 210 I = 275 I = 275 I = 275 W = 450 W = 570 W = 570 W = 700 W = 700 W = 570 W = 700 W = 700 L = 700 Poznámky: H = Výška vypínače W = Šířka vypínače D = Hloubka vypínače u/ = Vzdálenost mezi spodním a horním vývodem l/g = Vzdálenost mezi spodním vývodem a spodní plochou vypínače I = Horizontální rozteč mezi póly VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p275 18

21 2 Vypínač VD4 pro pevnou montáž bez spodních a horních kontaktních ramen Ur Isc Jmenovitý proud (40 C) [A] kv ka H = 461 H = 599 H = 616 H = 631 H = 642 H = 661 Typ vypínače D = 424 D = 424 D = 424 D = 424 D = 424 D = 424 u/l = 205 u/l = 310 u/l = 310 u/l = 310 u/l = 310 u/l = 310 l/g = l/g = l/g = l/g = l/g = l/g = I = 150 I = 210 I = 210 I = 275 I = 275 I = 210 I = 275 I = 275 I = 275 W = 450 W = 570 W = 570 W = 700 W = 700 W = 570 W = 700 W = 700 W = VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p VD p275 Poznámky: H = Výška vypínače W = Šířka vypínače D = Hloubka vypínače u/ = Vzdálenost mezi spodním a horním vývodem l/g = Vzdálenost mezi spodním vývodem a spodní plochou vypínače I = Horizontální rozteč mezi póly Standardní vybavení vypínače pro pevnou montáž Základní provedení vypínačů jsou třípólová a jsou vybavena: Ručním pohonem typu EL Mechanickým ukazatel stavu zapínacích pružin, nastřádaný/ nenastřádaný Mechanickým ukazatel polohy pro vypínač vypnutý/zapnutý Zapínacím tlačítkem, vypínacím tlačítkem a počítadlem spínacích cyklů Sadou deseti vypínacích/zapínacích pomocných kontaktů vypínače Poznámka: Se standardně dodávanou sadou deseti pomocných kontaktů a maximálním počtem elektrických aplikací jsou k dispozici tři vypínací kontakty (signalizující vypínač vypnutý) a pět zapínacích kontaktů (signalizující vypínač zapnutý). Pákou pro ruční střádání zapínacích pružin Svorkovnicí pro pomocné obvody 19

22 VÝBĚR A OBJEDNÁNÍ VYPÍNAČŮ Všeobecné charakteristiky výsuvných vypínačů pro rozváděče UniGear typu ZS1 (12 kv) (1) Jmenovité trvalé proudy zaručované u výsuvných vypínačů instalovaných v rozváděči typu UniGear ZS1 při teplotě okolního vzduchu 40 C. Vypínač VD4/P 12 Normy IEC ČSN EN Jmenovité napětí Ur (kv) Jmenovité izolační napětí Us (kv) Jmenovité výdržné napětí při 50 Hz Ud (1 min.) (kv) Jmenovité výdržné napětí při atmosf. impulsu Up (kv) Jmenovitý kmitočet fr (Hz) Jmenovitý proud (40 C) (1) Ir (A) Jmenovitý zkratový vypínací proud Isc (ka) (jmenovitý symetrický zkratový proud) Jmenovitý krátkodobý Ik (ka) výdržný proud (3 s) Zkratový zapínací proud Ip (ka) Sled spínání O-0,3s-CO-3min-CO Doba vypínání (ms) Doba hoření oblouku (ms) Celková doba vypínání (ms) Doba zapínání (ms) Maximální celkové rozměry H (mm) W (mm) H D (mm) Pólové rozteče W D I (mm) Hmotnost (kg) Standardizační tabulka rozměrů TN7412 TN7412 1VCD VCD Provozní teplota [ C] Tropikalizace IEC Elektromagnetická kompatibilita IEC

23 TN7415 TN7416 1VCD VCD TN7415 TN7416 TN

24 VÝBĚR A OBJEDNÁNÍ VYPÍNAČŮ Všeobecné charakteristiky výsuvných vypínačů pro rozváděče UniGear typu ZS1 (17,5 kv) (1) Jmenovité trvalé proudy zaručované u výsuvných vypínačů instalovaných v rozváděči typu UniGear ZS1 při teplotě okolního vzduchu 40 C. Vypínač VD4/P 17 Normy IEC ČSN EN Jmenovité napětí Ur (kv) Jmenovité izolační napětí Us (kv) Jmenovité výdržné napětí při 50 Hz Ud (1 min.) (kv) Jmenovité výdržné napětí při atmosf. impulsu Up (kv) Jmenovitý kmitočet fr (Hz) Jmenovitý proud (40 įc) (1) Ir (A) Jmenovitý zkratový vypínací proud Isc (ka) (jmenovitý symetrický zkratový proud) Jmenovitý krátkodobý Ik (ka) výdržný proud (3 s) Zkratový zapínací proud Ip (ka) Sled spínání O-0,3s-CO-3min-CO Doba vypínání (ms) Doba hoření oblouku (ms) Celková doba vypínání (ms) Doba zapínání (ms) Maximální celkové rozměry H (mm) W (mm) H D (mm) Pólové rozteče W D I (mm) Hmotnost (kg) Standardizační tabulka rozměrů TN7412 TN7412 1VCD VCD Provozní teplota [ C] Tropikalizace IEC Elektromagnetická kompatibilita IEC

25 TN7415 TN7416 1VCD VCD TN7415 TN7416 TN

26 VÝBĚR A OBJEDNÁNÍ VYPÍNAČŮ Všeobecné charakteristiky výsuvných vypínačů pro rozváděče UniGear typu ZS1 (25 kv) (1) Jmenovité trvalé proudy zaručované u výsuvných vypínačů instalovaných v rozváděči typu UniGear ZS1 při teplotě okolního vzduchu 40 C. (2) Jmenovitý trvalý proud 2300 A je zaručován s přirozenou ventilací. Jmenovitý trvalý proud 2500 A je zaručován s nucenou ventilací. Vypínač VD4/P 24 Normy IEC ČSN EN ) Jmenovité napětí Ur (kv) Jmenovité izolační napětí Us (kv) Jmenovité výdržné napětí při 50 Hz Ud (1 min.) (kv) Jmenovité výdržné napětí při atmosf. impulsu Up (kv) Jmenovitý kmitočet fr (Hz) Jmenovitý proud (40 C) (1) Ir (A) Jmenovitý zkratový vypínací proud Isc (ka) (jmenovitý symetrický zkratový proud) Jmenovitý krátkodobý Ik (ka) výdržný proud (3 s) Zkratový zapínací proud Ip (ka) Sled spínání O-0,3s-CO-3min-CO Doba vypínání (ms) Doba hoření oblouku (ms) Celková doba vypínání (ms) Doba zapínání (ms) Maximální celkové rozměry H (mm) W (mm) H D (mm) Pólové rozteče W D I (mm) Hmotnost (kg) Standardizační tabulka rozměrů TN7413 TN7414 TN7413 Provozní teplota [ C] Tropikalizace IEC Elektromagnetická kompatibilita IEC

27 (2) TN7414 TN7418 TN7418 TN

28 VÝBĚR A OBJEDNÁNÍ VYPÍNAČŮ Typy výsuvných vypínačů, které jsou k dispozici pro rozváděče UniGear typu ZS1 Kompletujte vybraný vypínač s volitelným příslušenstvím uvedeným na následujících stranách. Výsuvný vypínač VD4/P pro rozváděče UniGear typu ZS1 Poznámky: W = Šířka rozváděče I = Horizontální rozteč mezi póly u/l = Vzdálenost mezi spodním a horním vývodem X = Průměr odpojovacího kontaktu Ur Isc Jmenovitý trvalý proud (40 C) [A] kv ka W = 650 W = 800 W = 1000 W = 1000 W = 800 W = 1000 W = 1000 Typ vypínače I = 150 I = 210 I = 275 I = 275 I = 210 I = 275 I = 275 u/l = 205 u/l = 310 u/l = 310 u/l = 310 u/l = 310 u/l = 310 u/l = 310 ø = 35 ø = 79 ø = 79 ø = 109 ø = 35 ø = 35 ø = VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p275 26

29 2 Výsuvný vypínač VD4/P pro rozváděče UniGear typu ZS1 Ur Isc Jmenovitý trvalý proud (40 C) [A] kv ka W = 650 W = 800 W = 1000 W = 1000 W = 800 W = 1000 W = 1000 Typ vypínače I = 150 I = 210 I = 275 I = 275 I = 210 I = 275 I = 275 u/l = 205 u/l = 310 u/l = 310 u/l = 310 u/l = 310 u/l = 310 u/l = 310 ø = 35 ø = 79 ø = 79 ø = 109 ø = 35 ø = 35 ø = VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p (*) VD4/P p (*) VD4/P p (*) VD4/P p275 Poznámky: W = Šířka rozváděče I = Horizontální rozteč mezi póly u/l = Vzdálenost mezi spodním a horním vývodem X = Průměr odpojovacího kontaktu (*) Jmenovitý trvalý proud 2300 A je zaručován s přirozenou ventilací. Jmenovitý trvalý proud 2500 A je zaručován s nucenou ventilací. Standardní vybavení výsuvných vypínačů pro rozváděče UniGear typu ZS1 Základní provedení vypínačů jsou třípólová a jsou vybavena: Ručním pohonem typu EL Mechanickým ukazatel stavu zapínacích pružin, nastřádaný/nenastřádaný Mechanickým ukazatel polohy pro vypínač vypnutý/zapnutý Zapínacím tlačítkem Vypínacím tlačítkem Počítadlem spínacích cyklů Sadou deseti vypínacích/zapínacích pomocných kontaktů vypínače Poznámka: Se standardně dodávanou sadou deseti pomocných kontaktů a maximálním počtem elektrických aplikací jsou k dispozici tři vypínací kontakty (signalizující vypínač vypnutý) a čtyři zapínací kontakty (signalizující vypínač zapnutý). Pákou pro ruční střádání zapínacích pružin Odpojovacími kontakty Hadicí s konektorem (jen vidlice) pro pomocné obvody, s blokovacím kolíkem, který nedovolí zasunutí zástrčky do zásuvky, jestliže je jmenovitý proud vypínače rozdílný od jmenovitého proudu skříně. Páku pro zasouvání a vysouvání (množství musí být určeno podle počtu kusů objednaných přístrojů) Blokovací magnet na podvozku. Tento zabrání zasunutí vypínače do skříně při odpojených pomocných obvodech (zásuvka nezasunutá do zástrčky) 27

30 VÝBĚR A OBJEDNÁNÍ VYPÍNAČŮ Všeobecné charakteristiky výsuvných vypínačů pro moduly PowerCube (12-17,5-25kV) (1) Jmenovité trvalé proudy zaručované u výsuvných vypínačů v rozváděči UniSafe při teplotě okolního vzduchu 40 C. (2) TN7420 typ vypínače VD4/W Vypínač Normy Jmenovité napětí Jmenovité izolační napětí Jmenovité výdržné napětí při 50 Hz Jmenovité výdržné napětí při atmosf. impulsu Jmenovitý kmitočet Jmenovitý proud (40 C) Jmenovitý zkratový vypínací proud (jmenovitý symetrický zkratový proud) Jmenovitý krátkodobý výdržný proud (3 s) Zkratový zapínací proud Sled spínání Doba vypínání Doba hoření oblouku Celková doba vypínání Doba zapínání Maximální celkové rozměry Pólové rozteče Hmotnost Standardizační tabulka rozměrů Provozní teplota Tropikalizace Elektromagnetická kompatibilita IEC ČSN EN Ur (kv) Us (kv) Ud (1 min) (kv) Up (kv) fr (Hz) (1) Ir (A) Isc (ka) Ik (ka) Ip (ka) O-0,3s-CO-3min- CO (ms) (ms) (ms) (ms) H (mm) L (mm) H P (mm) W D I (mm) (kg) [ C] IEC IEC VD4/P TN7412 TN7412 (2) (2) TN7415 TN7415 TN

31 2 VD4/P 17 VD4/P TN7412 TN7412 (2) (2) TN7415 TN7415 TN TN7413 TN7413 TN7418 TN

32 VÝBĚR A OBJEDNÁNÍ VYPÍNAČŮ Typy výsuvných vypínačů, které jsou k dispozici pro moduly PowerCube Kompletujte vybraný vypínač s volitelným příslušenstvím uvedeným na následujících stranách. Výsuvný vypínač VD4/P - VD4/W pro moduly PowerCube Poznámky: W = Šířka rozváděče I = Horizontální rozteč mezi póly u/l = Vzdálenost mezi spodním horním vývodem X = Průměr odpojovacího kontaktu Ur Isc Jmenovitý trvalý proud (40 C) [A] kv ka W = 600 W = 750 W = 750 W = 1000 W = 750 W = 1000 Typ vypínače I = 150 I = 210 I = 210 I = 275 I = 210 I = 275 u/l = 205 u/l = 310 u/l = 310 u/l = 310 u/l = 310 u/l = 310 ø = 35 ø = 35 ø = 79 ø = 109 ø = 35 ø = VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/W p VD4/W p VD4/W p VD4/W p VD4/W p VD4/W p VD4/W p VD4/W p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/W p VD4/W p VD4/W p VD4/W p VD4/W p VD4/W p VD4/W p VD4/W p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p275 30

33 2 Výsuvný vypínač VD4/P - VD4/W pro moduly PowerCube Ur Isc Jmenovitý trvalý proud (40 C) [A] kv ka W = 600 W = 750 W = 750 W = 1000 W = 750 W = 1000 Typ vypínače I = 150 I = 210 I = 210 I = 275 I = 210 I = 275 u/l = 205 u/l = 310 u/l = 310 u/l = 310 u/l = 310 u/l = 310 ø = 35 ø = 35 ø = 79 ø = 109 ø = 35 ø = VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p VD4/P p275 Poznámky: W = Šířka rozváděče I = Horizontální rozteč mezi póly u/l = Vzdálenost mezi spodním horním vývodem X = Průměr odpojovacího kontaktu Standardní vybavení výsuvných vypínačů pro moduly PowerCube Základní provedení vypínačů jsou vždy třípólová a jsou vybavena: Ručním pohonem typu EL Mechanickým ukazatel stavu zapínacích pružin, nastřádaný/nenastřádaný Mechanickým ukazatel polohy pro vypínač vypnutý/zapnutý Zapínacím tlačítkem Vypínacím tlačítkem Počítadlem spínacích cyklů Sadou deseti vypínacích/zapínacích pomocných kontaktů vypínače Poznámka: Se standardně dodávanou sadou deseti pomocných kontaktů a maximálním počtem elektrických aplikací jsou k dispozici tři vypínací kontakty (signalizující vypínač vypnutý) a čtyři zapínací kontakty (signalizující vypínač zapnutý). Pákou pro ruční střádání zapínacích pružin Odpojovacími kontakty Hadicí s konektorem (jen vidlice) pro pomocné obvody, s blokovacím kolíkem, který nedovolí zasunutí zástrčky do zásuvky, jestliže je jmenovitý proud vypínače rozdílný od jmenovitého proudu skříně. Páku pro zasouvání a vysouvání (množství musí být určeno podle počtu kusů objednaných přístrojů) Blokovací magnet na podvozku. Tento zabrání zasunutí vypínače do skříně při odpojených pomocných obvodech (zásuvka nezasunutá do zástrčky) 31

34 VÝBĚR A OBJEDNÁNÍ VYPÍNAČŮ Všeobecné charakteristiky výsuvných vypínačů pro rozváděče typu ZS8.4 (12-25 kv) (1) Jmenovité trvalé proudy zaručované u výsuvných vypínačů instalovaných v rozváděči při teplotě okolního vzduchu 40 C. (2) Speciální typ. Vypínač Normy Jmenovité napětí Jmenovité izolační napětí Jmenovité výdržné napětí při 50 Hz Jmenovité výdržné napětí při atmosf. impulsu Jmenovitý kmitočet Jmenovitý proud (40 C) Jmenovitý zkratový vypínací proud (jmenovitý symetrický zkratový proud) Jmenovitý krátkodobý výdržný proud (3 s) Zkratový zapínací proud Sled spínání Doba vypínání Doba hoření oblouku Celková doba vypínání Doba zapínání Maximální celkové rozměry Pólové rozteče Hmotnost Standardizační tabulka rozměrů Provozní teplota Tropikalizace Elektromagnetická kompatibilita Skříň bez přepážek Skříň s přepážkami Preussen Elektra EON (2) Šířka (kv) Hloubka (kv) IEC ČSN EN Ur (kv) Us (kv) Ud (1 min) (kv) Up (kv) fr (Hz) (1) Ir (A) Isc (ka) Ik (ka) Ip (ka) O-0,3s-CO-3min-CO (ms) (ms) (ms) (ms) H (mm) W (mm) H D (mm) W D I (mm) (kg) 1VCD [ C] IEC IEC VD4/Z

35 2 VD4/ZT VD4/ZS

36 VÝBĚR A OBJEDNÁNÍ VYPÍNAČŮ Typy výsuvných vypínačů, které jsou k dispozici pro rozváděče ZS8.4 Kompletujte vybraný vypínač s volitelným příslušenstvím uvedeným na následujících stranách. Výsuvný vypínač VD4/ZS8 - VD4/ZT8 - VD4/Z8 - pro rozváděče ZS8.4 Poznámky: W = Šířka rozváděče I = Horizontální rozteč mezi póly u/l = Vzdálenost mezi spodním a horním vývodem X = Průměr odpojovacího kontaktu Ur Isc Jmenovitý trvalý proud (40 C) [A] kv ka Skříň s přepážkami Skříň bez přepážek Speciální Typ vypínače skříň EON W = 650 W = 800 W = 650 W = 800 W = 650 W = 800 I = 150 I = 210 I = 150 I = 210 I = 150 I = 210 u/l = 205 u/l = 310 u/l = 205 u/l = 310 u/l = 205 u/l = 310 ø = 35 ø = 35 ø = 35 ø = 35 ø = 35 ø = VD4/ZS VD4/ZS VD4/ZS VD4/ZS VD4/ZT VD4/ZT VD4/ZT VD4/ZT VD4/Z VD4/Z VD4/Z VD4/Z VD4/Z VD4/Z VD4/ZT VD4/ZT VD4/ZS VD4/ZS VD4/ZS VD4/ZS VD4/ZS VD4/ZS VD4/ZT VD4/ZT VD4/ZT VD4/ZT VD4/ZT VD4/ZT VD4/Z VD4/Z VD4/Z VD4/Z VD4/Z VD4/Z Standardní vybavení výsuvných vypínačů pro rozváděče ZS8.4 Základní provedení vypínačů jsou třípólová a jsou vybavena: Ručním pohonem typu EL Mechanickým ukazatel stavu zapínacích pružin, nastřádaný/nenastřádaný Mechanickým ukazatel polohy pro vypínač vypnutý/zapnutý Zapínacím tlačítkem Vypínacím tlačítkem Počítadlem spínacích cyklů Sadou deseti vypínacích/zapínacích pomocných kontaktů vypínače Poznámka: Se standardně dodávanou sadou deseti pomocných kontaktů a maximálním počtem elektrických aplikací jsou k dispozici tři vypínací kontakty (signalizující vypínač vypnutý) a čtyři zapínací kontakty (signalizující vypínač zapnutý). Pákou pro ruční střádání zapínacích pružin obsažena v pohonu pro VD4/Z8 a VD4/ZT8, externí s rotačním pohybem pro VD4/ZS8 Odpojovacími kontakty Páku pro zasouvání a vysouvání (množství musí být určeno podle počtu kusů objednaných přístrojů) 34

37 VD4/ZS8 (provedení Preussen Elektra - EON) Zařízení pro střádání zapínacích pružin při zavřených dveřích pomocí odnímatelné rotační kliky mimo pohon a rozváděč. Zásuvka Harting se 64 kolíky s mechanickým blokováním, které zabrání pojíždění vypínače, když není zástrčka zasunutá do zásuvky. Blokování dveří, které zabrání manipulaci s pákou střádání pružin při zapnutém vypínači. Blokování dveří se zásuvkou Harting se 64 kolíky, které zabrání zavření dveří, když není zástrčka zasunutá do zásuvky. VD4/Z8 - VD4/ZT8 Zásuvka Harting se 64 kolíky s mechanickým blokováním, které zabrání pojíždění vypínače, když není zástrčka zasunutá do zásuvky Legenda 1) Zařízení pro střádání pružin s rotační klikou. 2) Zásuvka Harting se 64 kolíky s mechanickým blokováním, které zabrání pojíždění vypínače, když není zástrčka zasunutá do zásuvky. 3) Blokovací zařízení střádání pružin mezi dveřmi a zásuvkou (jen provedení VD4/ZS8). 35

38 VÝBĚR A OBJEDNÁNÍ VYPÍNAČŮ Volitelné příslušenství Příslušenství identifikovaná stejnými čísly jsou alternativy. 1 Vypínací spoušť (-M01) Umožňuje dálkové vypínání přístroje. Spoušť může být použita jak pro stejnosměrný tak střídavý proud a je vhodná pro mžikové použití. V tomto případě musí být doba minimálního proudového impulsu 100 ms. Kontrola funkčnosti a nepřerušení je možná jen s použitím zařízení STU (příslušenství 21) Charakteristiky Un: V DC Un: V AC 50 Hz Un: V AC 60 Hz Pracovní rozsah: % Un Zapínací příkon (Ps): DC = 200 W, AC = 200 VA Doba zapínání: cca 100 ms Trvalý příkon (Pc): DC = 5 W; AC = 5 VA Vypínací doba: ms Zapínací doba: ms Zkušební napětí: 2500 V 50 Hz (1 min.) 2 2 Druhá vypínací spoušť (-M02) Jako vypínací spoušť popsaná výše umožňuje dálkové vypínání přístroje a její napájecí obvod může být zcela oddělený od spouště M01. Má veškeré elektrické a provozní vlastnosti vypínací spouště. Kontrola funkčnosti a nepřerušení je možná jen s použitím zařízení STU (příslušenství 21) 3 Vypínací solenoid (-M03) Vypínací solenoid (-M03) je speciální spoušť s demagnetizací, umístěný v pohonu (na levé straně) a není alternativou za druhou vypínací spoušť (- M02). 4 Zapínací spoušť (-MC) Umožňuje dálkové zapínání přístroje. Spoušť může být použita jak pro stejnosměrný tak střídavý proud. Tato spoušť je vhodná pro mžikové i trvalé použití. V případě mžikového použití musí být doba minimálního proudového impulsu 100 ms. Trvale napájená spoušť provádí elektricky funkci proti nežádoucímu opětovnému spínání. Má veškeré elektrické a provozní vlastnosti vypínací spouště. Kontrola funkčnosti a nepřerušení je možná jen s použitím zařízení STU (příslušenství 21) 36
