NÁVOD NA MONTÁ TKANINOVÉHO POTRUBÍ A VYÚSTEK

Rozměr: px
Začít zobrazení ze stránky:

Download "NÁVOD NA MONTÁ TKANINOVÉHO POTRUBÍ A VYÚSTEK"

Transkript

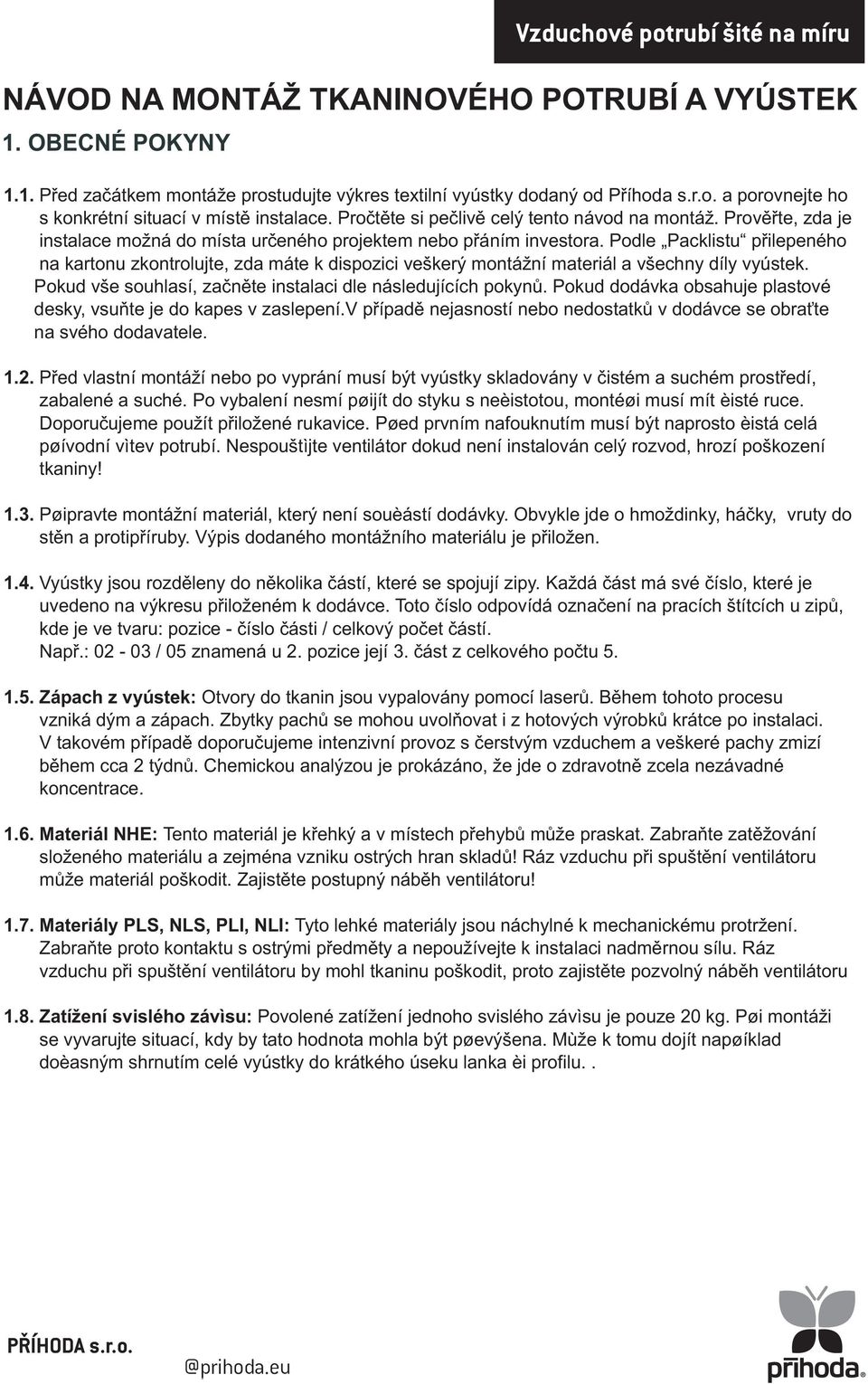

1 NÁVOD NA MONTÁ TKANINOVÉHO POTRUBÍ A VYÚSTEK 1. OBENÉ POKYNY 1.1. Pøed zaèátkem montá e prostudujte výkres textilní vyústky dodaný od Pøíhoda s.r.o. a porovnejte ho s konkrétní situací v místì instalace. Proètìte si peèlivì celý tento návod na montá. Provìøte, zda je instalace mo ná do místa urèeného projektem nebo pøáním investora. Podle Packlistu pøilepeného na kartonu zkontrolujte, zda máte k dispozici veškerý montá ní materiál a všechny díly vyústek. Pokud vše souhlasí, zaènìte instalaci dle následujících pokynù. Pokud dodávka obsahuje plastové desky, vsuòte je do kapes v zaslepení. V pøípadì nejasností nebo nedostatkù v dodávce se obra te na svého dodavatele Pøed vlastní montá í nebo po vyprání musí být vyústky skladovány v èistém a suchém prostøedí, zabalené a suché. Po vybalení nesmí pøijít do styku s neèistotou, montéøi musí mít èisté ruce. Doporuèujeme pou ít pøilo ené rukavice. Pøed prvním nafouknutím musí být naprosto èistá celá pøívodní vìtev potrubí. Nespouštìjte ventilátor dokud není instalován celý rozvod, hrozí poškození tkaniny! 1.3. Pøipravte montá ní materiál, který není souèástí dodávky. Obvykle jde o hmo dinky, háèky, vruty do stìn a protipøíruby. Výpis dodaného montá ního materiálu je pøilo en Vzduchové potrubí šité na míru Vyústky jsou rozdìleny do nìkolika èástí, které se spojují zipy. Ka dá èást má své èíslo, které je uvedeno na výkresu pøilo eném k dodávce. Toto èíslo odpovídá oznaèení na pracích štítcích u zipù, kde je ve tvaru: pozice - èíslo èásti / celkový poèet èástí. Napø.: / 05 znamená u 2. pozice její 3. èást z celkového poètu Zápach z vyústek: Otvory do tkanin jsou vypalovány pomocí laserù. Bìhem tohoto procesu vzniká dým a zápach. Zbytky pachù se mohou uvolòovat i z hotových výrobkù krátce po instalaci. V takovém pøípadì doporuèujeme intenzivní provoz s èerstvým vzduchem a veškeré pachy zmizí bìhem cca 2 týdnù. hemickou analýzou je prokázáno, e jde o zdravotnì zcela nezávadné koncentrace Materiál NHE: Tento materiál je køehký a v místech pøehybù mù e praskat. Zabraòte zatì ování slo eného materiálu a zejména vzniku ostrých hran skladù! Ráz vzduchu pøi spuštìní ventilátoru mù e materiál poškodit. Zajistìte postupný nábìh ventilátoru! 1.7. Materiály PLS, NLS, PLI, NLI: Tyto lehké materiály jsou náchylné k mechanickému protr ení. Zabraòte proto kontaktu s ostrými pøedmìty a nepou ívejte k instalaci nadmìrnou sílu. Ráz vzduchu pøi spuštìní ventilátoru by mohl tkaninu poškodit, proto zajistìte pozvolný nábìh ventilátoru 1.8. Zatí ení svislého závìsu: Povolené zatí ení jednoho svislého závìsu je pouze 20 kg. Pøi montá i se vyvarujte situací, kdy by tato hodnota mohla být pøevýšena. Mù e k tomu dojít napøíklad doèasným shrnutím celé vyústky do krátkého úseku lanka èi profilu..

2 NÁVOD NA MONTÁ TKANINOVÉHO POTRUBÍ A VYÚSTEK 2. PØIPOJENÍ TEXTILNÍ VYÚSTKY K POTRUBÍ, VENTILÁTORU NEBO JEDNOTE 2.1. Pøipojení k potrubí kruhového prùøezu Zaèátek vyústky navleète pøes výstupek (signu) potrubí a stáhnìte pøipojovacím páskem. pøipojovací pásek signa textilní vyústka kruhové potrubí nebo nástavec na jednotce textilní vyústka pøipojovací pásek 50/100/150 kruhové potrubí nebo nástavec na jednotce 2.2. Pøipojení k potrubí pùlkruhového nebo ètvrtkruhového prùøezu 1. Oddìlte samolepící èást suchého zipu a pøilepte ji k rovné èásti potrubí. Bude slou it jako tìsnìní. 2. Zaèátek vyústky navleète pøes výstupek (signu) potrubí tak, aby se èásti suchých zipù dobøe spojily. 3. Vyústku stáhnìte pøipojovacím páskem. pùlkruhové potrubí suchý zip textilní vyústka potrubí nebo nástavec na jednotce textilní vyústka pøipojovací pásek signa pøipojovací pásek 50/100/ Pøipojení k ètyøhrannému potrubí pomocí vnìjší protipøíruby 1. Oddìlte samolepící èást suchého zipu a pøilepte ji k èelní stranì pøíruby. 2. Prodìrujte man etu textilní vyústky ostrým nástrojem podle otvoru v protipøírubì. 3. K suchému zipu na potrubí pøipojte man etu textilní vyústky s našitým suchým zipem 4. Sešroubujte pøírubu s protipøírubou, man eta textilní vyústky zùstane mezi nimi. (Pokud je rozmístìní otvorù specifikováno v objednávce, pak budou pøipraveny ji z výroby) ètyøhranné potrubí pøíruba protipøíruba man eta textilní vyústky

3 2.4. Pøipojení k ètyøhrannému potrubí vnitøní pomocí protipøíruby Vzduchové potrubí šité na míru NÁVOD NA MONTÁ TKANINOVÉHO POTRUBÍ A VYÚSTEK 1. Oddìlte samolepící èást suchého zipu a pøilepte ji k èelní stranì pøíruby. 2. Prodìrujte man etu textilní vyústky ostrým nástrojem podle otvoru v protipøírubì. 3. K suchému zipu na potrubí pøipojte man etu textilní vyústky s našitým suchým zipem 4. Sešroubujte pøírubu s protipøírubou, man eta textilní vyústky zùstane mezi nimi. (Pokud je rozmístìní otvorù specifikováno v objednávce, pak budou pøipraveny ji z výroby) ètyøhranné potrubí pøíruba protipøíruba 2.5. Pøipojení ke ètyøhrannému potrubí pomocí pøipojovacího pásku 1. Oddìlte samolepící èást suchého zipu a pøilepte ji k rovné èásti potrubí. Bude slou it jako tìsnìní. 2. Zaèátek vyústky navleète pøes výstupek (signu) potrubí tak, aby se èásti suchých zipù dobøe spojily. 3. Vyústku stáhnìte pøipojovacím páskem. potrubí nebo nástavec na jednotce textilní vyústka ètyøhranné plechové potrubí pøipojovací pásek signa textilní vyústka suchý zip pøipojovací pásek 50/100/ Pøipojení ke stìnì jednotky pomocí vnìjší pøíruby 1. Oddìlte samolepící èást suchého zipu a pøilepte ji k èelní stranì pøíruby. 2. Prodìrujte man etu textilní vyústky ostrým nástrojem podle otvoru v protipøírubì. 3. K suchému zipu na jednotce pøipojte man etu textilní vyústky s našitým suchým zipem 4. Sešroubujte pøírubu se stìnou jednotky, man eta textilní vyústky zùstane mezi nimi. 5. Pokud pou ijete vlastní pøírubu, pak musíte pøed montá í sami prodìrovat pøipojovací díl nebo otvory specifikovat do objednávky. man eta textilní vyústky pøíruba stìna jednotky

4 2.6. Pøipojení ke stìnì jednotky pomocí vnitøní pøíruby Vzduchové potrubí šité na míru NÁVOD NA MONTÁ TKANINOVÉHO POTRUBÍ A VYÚSTEK 1. Oddìlte samolepící èást suchého zipu a pøilepte ji k èelní stranì pøíruby. 2. Prodìrujte man etu textilní vyústky ostrým nástrojem podle otvoru v protipøírubì. 3. K suchému zipu na jednotce pøipojte man etu textilní vyústky s našitým suchým zipem 4. Sešroubujte pøírubu se stìnou jednotky, man eta textilní vyústky zùstane mezi nimi. 5. Pokud pou ijete vlastní pøírubu, pak musíte pøed montá í sami prodìrovat pøipojovací díl nebo otvory specifikovat do objednávky. man eta textilní vyústky stìna jednotky protipøíruba

5 0 Vzduchové potrubí šité na míru NÁVOD NA MONTÁ TKANINOVÉHO POTRUBÍ A VYÚSTEK H Q SG S S Instalace spoèívá pouze v pøipojení k potrubí, ventilátoru nebo jednotce jedním 5 zpùsobù uvedených v kapitole 2. Vyústka není z výroby pøipravená k ádnému zpùsobu zavìšení. Prùøez vyústky je zvolen podle tvaru pøipojení, ale po nafouknutí získá zhruba kruhový tvar.

6 NÁVOD NA MONTÁ TKANINOVÉHO POTRUBÍ A VYÚSTEK 1 1F háèek poplastované pozinkované lanko háèek h (min. 32) min. ka dých 5000 mm 1 ks pro ka dých 20 m lanka háèek hliníková svorka pozinkovaný zámek na lanko poplastované pozinkované lanko nerezová karabinka lanko Detail: Zavìšení háèku kotvící prvek Detail: Lankový závìs napínák Detail: Upevnìní napínáku

7 1 1F Vzduchové potrubí šité na míru NÁVOD NA MONTÁ TKANINOVÉHO POTRUBÍ A VYÚSTEK 1. Rozmìøení úchytných míst pro hlavní lanko: Nejprve si na zdi nebo jiná úchytná místa rozmìøte a oznaète pøesné umístìní lanka pro zavìšení vyústky. Pokud není na výkrese uvedeno jinak, pak je osa lanka 32 mm nad horní hranou vyústek (rozmìr "h"). Dbejte na pøesné umístìní protilehlých kotvících míst. 2. Upevnìní kotvících prvkù: Do oznaèených míst upevnìte kotvící prvky (viz "Detai:l Upevnìní napínáku"). Ty nejsou souèástí dodávky vzhledem k rùznorodosti pou ívaných stavebních materiálù. Pro ukotvení lanka postaèí bì ný hák o prùmìru oka cca 10 mm. Jeho únosnost musí být vyšší ne 1000 N. 3. Rozmìøení úchytných míst pro lankové závìsy: Na strop nebo jinou konstrukci nad vyústkou si oznaète místa pro svislé závìsy (viz "Detail: Lankový závìs"). Lankové závìsy udr ují hlavní lanko v rovinì a zamezují jeho provìšení. Vlastní únosnost úchytu staèí 500 N, pou ijí se obdobné háky jako pro lanka. Pokud je lanko kratší ne 5 m, pak závìsy nejsou tøeba. 4. Instalace lankových závìsù: Upravte lankové závìsy pøesnì na potøebnou délku. Obvykle jde o vzdálenost mezi stropem pøípadnì jinou konstrukcí a rovinou hlavního lanka tak, aby bylo hlavní lanko vodorovné. Zavìste lankové závìsy na pøipravená úchytná místa. 5. Instalace napínákù: Do kotev pro lanka zaháknìte napínáky. Instalují se rozšroubované na maximální délku, aby bylo umo nìno pozdìjší vypnutí lanka. Na ka dých 20 m lanka musí být pou it minimálnì 1 napínák. 6. Délka lanka: Upravte si lanko na potøebnou délku podle vzdálenosti mezi protilehlými kotevními body, pøièem ponechte cca 1 m navíc. Pokud nebylo objednáno jinak, pak je dodané lanko o5m delší ne vyústka. Na koncích lanek vytvoøte oka pomocí lankových zámkù a zaháknìte je do kotev, obvykle pøes napínáky. Lanka musí procházet skrz karabinky svislých závìsù (viz "Detail: Lankový závìs"). 7. Pøipojení textilní vyústky: Textilní vyústku pøipevnìte k pøívodu vzduchu viz kapitola 2. Pokud obsahuje pøipojovací díl (tzv. zaèátek = mm dlouhý díl, na výkrese má è.1), oddìlte ho a pøipojte samostatnì. Pokud vyústka zaèátek neobsahuje, pak nejprve díl è. 1 zavìste na pøipravené lanko (postupným zacvaknutím háèkù, viz Detail: Zavìšení háèku) a teprve potom díl pøipevnìte k pøívodu vzduchu. Pøi práci s vyústkami pou ívejte pøilo ené rukavice. 8. Zavìšení a spojení dílù vyústky: Postupnì zavìste všechny díly vyústky a spojte je pomocí našitých zipù. Ka dý díl roztáhnìte na zhruba správnou délku, aby háèky byly ve správné poloze vzhledem k závìsùm. Správné poøadí dílù je stanoveno výkresem, jejich èísla jsou uvedena na pracích štítcích našitých u zipù. 9. Dota ení napínákù: Po zavìšení všech dílù minimalizujte prùvìs lanek dota ením napínákù. Napínáky zajistìte maticí ve správné poloze. 10. Spuštìní ventilátoru: Teprve kdy jsou všechny díly vyústky správnì instalovány a spojeny, spus te ventilátor a sledujte, zda se vyústka bez problémù nafoukne. Upravte pøípadné nedokonalosti vzhledu.

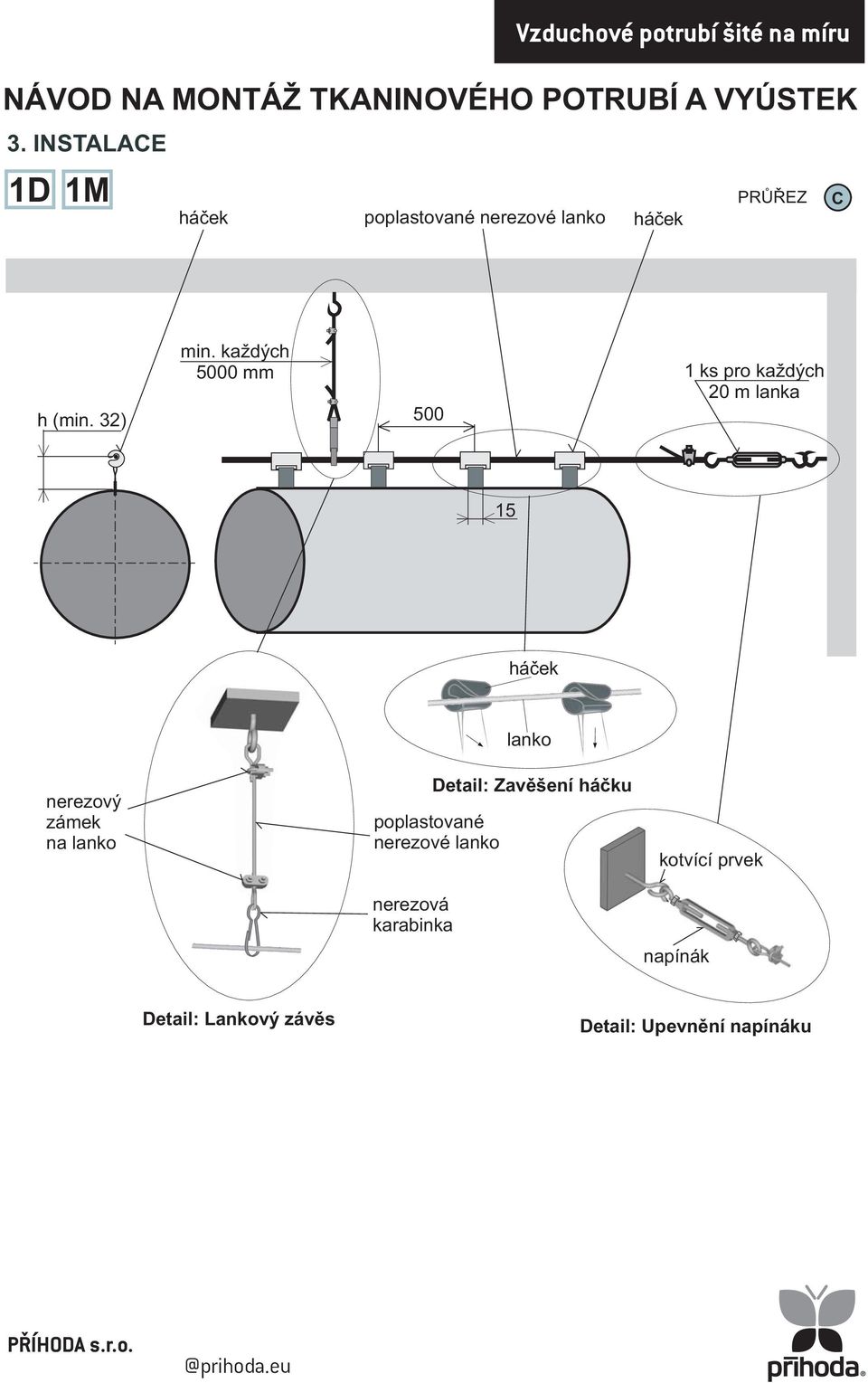

8 NÁVOD NA MONTÁ TKANINOVÉHO POTRUBÍ A VYÚSTEK 1D 1M háèek poplastované nerezové lanko háèek h (min. 32) min. ka dých 5000 mm 1 ks pro ka dých 20 m lanka háèek nerezový zámek na lanko poplastované nerezové lanko nerezová karabinka lanko Detail: Zavìšení háèku kotvící prvek napínák Detail: Lankový závìs Detail: Upevnìní napínáku

9 NÁVOD NA MONTÁ TKANINOVÉHO POTRUBÍ A VYÚSTEK 1D 1M háèek poplastované nerezové lanko háèek h (min. 32) min. ka dých 5000 mm 1 ks pro ka dých 20 m lanka pozinkované lanko zámek Gripple Loop (M) Stud (MS) Toogle (MT) Detail: Zavìšení na Gripple Detail: Typy Gripple zavìšení

10 1D 1M Vzduchové potrubí šité na míru NÁVOD NA MONTÁ TKANINOVÉHO POTRUBÍ A VYÚSTEK 1. Rozmìøení úchytných míst pro hlavní lanko: Nejprve si na zdi nebo jiná úchytná místa rozmìøte a oznaète pøesné umístìní lanka pro zavìšení vyústky. Pokud není na výkrese uvedeno jinak, pak je osa lanka 32 mm nad horní hranou vyústek (rozmìr "h"). Dbejte na pøesné umístìní protilehlých kotvících míst. 2. Upevnìní kotvících prvkù: Do oznaèených míst upevnìte kotvící prvky (viz "Detai:l Upevnìní napínáku"). Ty nejsou souèástí dodávky vzhledem k rùznorodosti pou ívaných stavebních materiálù. Pro ukotvení lanka postaèí bì ný hák o prùmìru oka cca 10 mm. Jeho únosnost musí být vyšší ne 1000 N. 3. Rozmìøení úchytných míst pro lankové závìsy: Na strop nebo jinou konstrukci nad vyústkou si oznaète místa pro svislé závìsy (viz "Detail: Lankový závìs"). Lankové závìsy udr ují hlavní lanko v rovinì a zamezují jeho provìšení. Vlastní únosnost úchytu staèí 500 N, pou ijí se obdobné háky jako pro lanka. Pokud je lanko kratší ne 5 m, pak závìsy nejsou tøeba. 4. Instalace lankových závìsù: Upravte lankové závìsy pøesnì na potøebnou délku. Obvykle jde o vzdálenost mezi stropem pøípadnì jinou konstrukcí a rovinou hlavního lanka tak, aby bylo hlavní lanko vodorovné. Zavìste lankové závìsy na pøipravená úchytná místa. Pokud jste si objednali zavìšení na Gripple (viz "Detail: Typy Gripple "), nejdøíve zavìste závìsy na pøipravená úchytná místa, pak postupujte dle "Detailu: Zavìšení na Gripple" a upravte délku závìsù. 5. Instalace napínákù: Do kotev pro lanka zaháknìte napínáky. Instalují se rozšroubované na maximální délku, aby bylo umo nìno pozdìjší vypnutí lanka. Na ka dých 20 m lanka musí být pou it minimálnì 1 napínák. 6. Délka lanka: Upravte si lanko na potøebnou délku podle vzdálenosti mezi protilehlými kotevními body, pøièem ponechte cca 1 m navíc. Pokud nebylo objednáno jinak, pak je dodané lanko o5m delší ne vyústka. Na koncích lanek vytvoøte oka pomocí lankových zámkù a zaháknìte je do kotev, obvykle pøes napínáky. Lanka musí procházet skrz karabinky svislých závìsù (viz "Detail: Lankový závìs"). 7. Pøipojení textilní vyústky: Textilní vyústku pøipevnìte k pøívodu vzduchu viz kapitola 2. Pokud obsahuje pøipojovací díl (tzv. zaèátek = mm dlouhý díl, na výkrese má è.1), oddìlte ho a pøipojte samostatnì. Pokud vyústka zaèátek neobsahuje, pak nejprve díl è. 1 zavìste na pøipravené lanko (postupným zacvaknutím háèkù, viz Detail: Zavìšení háèku) a teprve potom díl pøipevnìte k pøívodu vzduchu. Pøi práci s vyústkami pou ívejte pøilo ené rukavice. 8. Zavìšení a spojení dílù vyústky: Postupnì zavìste všechny díly vyústky a spojte je pomocí našitých zipù. Ka dý díl roztáhnìte na zhruba správnou délku, aby háèky byly ve správné poloze vzhledem k závìsùm. Správné poøadí dílù je stanoveno výkresem, jejich èísla jsou uvedena na pracích štítcích našitých u zipù. 9. Dota ení napínákù: Po zavìšení všech dílù minimalizujte prùvìs lanek dota ením napínákù. Napínáky zajistìte maticí ve správné poloze. 10. Spuštìní ventilátoru: Teprve kdy jsou všechny díly vyústky správnì instalovány a spojeny, spus te ventilátor a sledujte, zda se vyústka bez problémù nafoukne. Upravte pøípadné nedokonalosti vzhledu.

11 1K háèek poplastované lanko (pozinkované nebo nerezové) háèek h (min. 32) min. ka dých 5000 mm 1 ks pro ka dých 20 m lanka háèek pozinkovaný øetízek lanko Detail: Zavìšení háèku S-háèek kotvící prvek Detail: Závìs na øetízek napínák Detail: Upevnìní napínáku Detail: Sevøení S-háèku

12 1K 1. Rozmìøení úchytných míst pro hlavní lanko: Nejprve si na zdi nebo jiná úchytná místa rozmìøte a oznaète pøesné umístìní lanka pro zavìšení vyústky. Pokud není na výkrese uvedeno jinak, pak je osa lanka 32 mm nad horní hranou vyústek (rozmìr "h"). Dbejte na pøesné umístìní protilehlých kotvících míst. 2. Upevnìní kotvících prvkù: Do oznaèených míst upevnìte kotvící prvky (viz "Detail: Upevnìní napínáku"). Ty nejsou souèástí dodávky vzhledem k rùznorodosti pou ívaných stavebních materiálù. Pro ukotvení lanka postaèí bì ný hák o prùmìru oka cca 10 mm. Jeho únosnost musí být vyšší ne 1000 N. 3. Rozmìøení úchytných míst pro závìsy na øetízek: Na strop nebo jinou konstrukci nad vyústkou si oznaète místa pro svislé závìsy (viz "Detail: Závìs na øetízek"). Øetízky udr ují hlavní lanko v rovinì a zamezují jeho provìšení. Vlastní únosnost úchytu staèí 500 N, pou ijí se obdobné háky jako pro lanka. Pokud je hlavní lanko kratší ne 5 m, pak øetízky nejsou tøeba. 4. Instalace napínákù: Do kotev pro lanka zaháknìte napínáky. Instalují se rozšroubované na maximální délku, aby bylo umo nìno pozdìjší vypnutí lanka. Na ka dých 20 m lanka musí být pou it minimálnì 1 napínák. 5. Délka lanka: Upravte si lanko na potøebnou délku podle vzdálenosti mezi protilehlými kotevními body, pøièem ponechte cca 1 m navíc. Pokud nebylo objednáno jinak, pak je dodané lanko o5m delší ne vyústka. Na koncích lanek vytvoøte oka pomocí lankových zámkù a zaháknìte je do kotev, obvykle pøes napínáky. 6. Instalace øetízkù: Øetízky zaháknìte "S - háèkem" za napnuté lanko a zavìste èlánek øetízku na pøipravený úchyt tak, aby lanko nebylo provìšené. Pro dosa ení pøímosti lanka je nutné, aby všechny øetízky mìly stejnou délku. Délku øetízku lze v úchytu jednoduše mìnit zachycením za jiný èlánek. Po zavìšení všech øetízkù sevøete S-háèek kleštìmi - viz Detail: Sevøení S-háèku. 7. Pøipojení textilní vyústky: Textilní vyústku pøipevnìte k pøívodu vzduchu viz kapitola 2. Pokud obsahuje pøipojovací díl (tzv. zaèátek = mm dlouhý díl, na výkrese má è.1), oddìlte ho a pøipojte samostatnì. Pokud vyústka zaèátek neobsahuje, pak nejprve díl è. 1 zavìste na pøipravené lanko (postupným zacvaknutím háèkù, viz Detail: Zavìšení háèku) a teprve potom díl pøipevnìte k pøívodu vzduchu. Pøi práci s vyústkami pou ívejte pøilo ené rukavice. 8. Zavìšení a spojení dílù vyústky: Postupnì zavìste všechny díly vyústky a spojte je pomocí našitých zipù. Ka dý díl roztáhnìte na zhruba správnou délku, aby háèky byly ve správné poloze vzhledem k závìsùm. Správné poøadí dílù je stanoveno výkresem, jejich èísla jsou uvedena na pracích štítcích našitých u zipù. 9. Dota ení napínákù: Po zavìšení všech dílù minimalizujte prùvìs lanek dota ením napínákù. Napínáky zajistìte maticí ve správné poloze. 10. Spuštìní ventilátoru: Teprve kdy jsou všechny díly vyústky správnì instalovány a spojeny, spus te ventilátor a sledujte, zda se vyústka bez problémù nafoukne. Upravte pøípadné nedokonalosti vzhledu.

13 2 2F poplastované pozinkované lanko háèek h min. ka dých 5000 mm rozmìr vyústky (A) háèek 1ks pro ka dých 20 m lanka 15 háèek hliníková svorka pozinkovaný zámek na lanko poplastované pozinkované lanko nerezová karabinka lanko Detail: Zavìšení háèku kotvící prvek napínák Detail: Lankový závìs Detail: Upevnìní napínáku

14 2 2F 1. Rozmìøení úchytných míst pro hlavní lanka: Nejprve si na zdi nebo jiná úchytná místa rozmìøte a oznaète pøesné umístìní lanek pro zavìšení vyústky. Pokud není na výkrese uvedeno jinak, pak je osa lanka 32 mm nad horní hranou vyústek (rozmìr "h") Vzdálenost mezi lanky se rovná rozmìru vyústky (rozmìr "A"). Dbejte na pøesné umístìní protilehlých kotvících míst. 2. Upevnìní kotvících prvkù: Do oznaèených míst upevnìte kotvící prvky (viz "Detail: Upevnìní napínáku"). Ty nejsou souèástí dodávky vzhledem k rùznorodosti pou ívaných stavebních materiálù. Pro ukotvení lanka postaèí bì ný hák o prùmìru oka cca 10 mm. Jeho únosnost musí být vyšší ne 1000 N. 3. Rozmìøení úchytných míst pro lankové závìsy: Na strop nebo jinou konstrukci nad vyústkou si oznaète místa pro svislé závìsy (viz "Detail: Lankový závìs"). Lankové závìsy udr ují hlavní lanko v rovinì a zamezují jeho provìšení. Vlastní únosnost úchytu staèí 500 N, pou ijí se obdobné háky jako pro lanka. Pokud je lanko kratší ne 5 m, pak závìsy nejsou tøeba. 4. Instalace lankových závìsù: Upravte lankové závìsy pøesnì na potøebnou délku. Obvykle jde o vzdálenost mezi stropem pøípadnì jinou konstrukcí a rovinou hlavního lanka tak, aby bylo hlavní lanko vodorovné. Zavìste lankové závìsy na pøipravená úchytná místa. 5. Instalace napínákù: Do kotev pro lanka zaháknìte napínáky. Instalují se rozšroubované na maximální délku, aby bylo umo nìno pozdìjší vypnutí lanka. Na ka dých 20 m lanka musí být pou it minimálnì 1 napínák. 6. Délka lanka: Upravte si lanko na potøebnou délku podle vzdálenosti mezi protilehlými kotevními body, pøièem ponechte cca 1 m navíc. Pokud nebylo objednáno jinak, pak je dodané lanko o5m delší ne vyústka. Na koncích lanek vytvoøte oka pomocí lankových zámkù a zaháknìte je do kotev, obvykle pøes napínáky. Lanka musí procházet skrz karabinky svislých závìsù (viz "Detail: Lankový závìs"). 7. Pøipojení textilní vyústky: Textilní vyústku pøipevnìte k pøívodu vzduchu viz kapitola 2. Pokud obsahuje pøipojovací díl (tzv. zaèátek = mm dlouhý díl, na výkrese má è. 1), oddìlte ho a pøipojte samostatnì. Pokud vyústka zaèátek neobsahuje, pak nejprve díl è. 1 zavìste na pøipravené lanko (postupným zacvaknutím háèkù, viz Detail: Zavìšení háèku) a teprve potom díl pøipevnìte k pøívodu vzduchu. Pøi práci s vyústkami pou ívejte pøilo ené rukavice. 8. Zavìšení a spojení dílù vyústky: Postupnì zavìste všechny díly vyústky a spojte je pomocí našitých zipù. Ka dý díl roztáhnìte na zhruba správnou délku, aby háèky byly ve správné poloze vzhledem k závìsùm. Správné poøadí dílù je stanoveno výkresem, jejich èísla jsou uvedena na pracích štítcích našitých u zipù. 9. Dota ení napínákù: Po zavìšení všech dílù minimalizujte prùvìs lanek dota ením napínákù. Napínáky zajistìte maticí ve správné poloze. 10. Spuštìní ventilátoru: Teprve kdy jsou všechny díly vyústky správnì instalovány a spojeny, spus te ventilátor a sledujte, zda se vyústka bez problémù nafoukne. Upravte pøípadné nedokonalosti vzhledu.

15 2D 2M poplastované nerezové lanko háèek h min. ka dých 5000 mm rozmìr vyústky (A) háèek 1ks pro ka dých 20 m lanka 15 háèek lanko nerezový zámek na lanko poplastované nerezové lanko Detail: Zavìšení háèku nerezová karabinka kotvící prvek napínák Detail: Lankový závìs Detail: Upevnìní napínáku

16 2D 2M poplastované nerezové lanko háèek h min. ka dých 5000 mm rozmìr vyústky (A) háèek 1ks pro ka dých 20 m lanka 15 pozinkované lanko zámek Gripple Loop (M) Stud (MS) Toogle (MT) Detail: Zavìšení na Gripple Detail: Typy Gripple zavìšení

17 2D 2M 1. Rozmìøení úchytných míst pro hlavní lanka: Nejprve si na zdi nebo jiná úchytná místa rozmìøte a oznaète pøesné umístìní lanek pro zavìšení vyústky. Pokud není na výkrese uvedeno jinak, pak je osa lanka 32 mm nad horní hranou vyústek (rozmìr "h") Vzdálenost mezi lanky se rovná rozmìru vyústky (rozmìr "A"). Dbejte na pøesné umístìní protilehlých kotvících míst. 2. Upevnìní kotvících prvkù: Do oznaèených míst upevnìte kotvící prvky (viz "Detail: Upevnìní napínáku"). Ty nejsou souèástí dodávky vzhledem k rùznorodosti pou ívaných stavebních materiálù. Pro ukotvení lanka postaèí bì ný hák o prùmìru oka cca 10 mm. Jeho únosnost musí být vyšší ne 1000 N. 3. Rozmìøení úchytných míst pro lankové závìsy: Na strop nebo jinou konstrukci nad vyústkou si oznaète místa pro svislé závìsy (viz "Detail: Lankový závìs"). Lankové závìsy udr ují hlavní lanko v rovinì a zamezují jeho provìšení. Vlastní únosnost úchytu staèí 500 N, pou ijí se obdobné háky jako pro lanka. Pokud je lanko kratší ne 5 m, pak závìsy nejsou tøeba. Pokud jste si objednali zavìšení na Gripple (viz "Detail: Typy Gripple "), nejdøíve zavìste závìsy na pøipravená úchytná místa, pak postupujte dle "Detailu: Zavìšení na Gripple" a upravte délku závìsù. 4. Instalace lankových závìsù: Upravte lankové závìsy pøesnì na potøebnou délku. Obvykle jde o vzdálenost mezi stropem pøípadnì jinou konstrukcí a rovinou hlavního lanka tak, aby bylo hlavní lanko vodorovné. Zavìste lankové závìsy na pøipravená úchytná místa. 5. Instalace napínákù: Do kotev pro lanka zaháknìte napínáky. Instalují se rozšroubované na maximální délku, aby bylo umo nìno pozdìjší vypnutí lanka. Na ka dých 20 m lanka musí být pou it minimálnì 1 napínák. 6. Délka lanka: Upravte si lanko na potøebnou délku podle vzdálenosti mezi protilehlými kotevními body, pøièem ponechte cca 1 m navíc. Pokud nebylo objednáno jinak, pak je dodané lanko o5m delší ne vyústka. Na koncích lanek vytvoøte oka pomocí lankových zámkù a zaháknìte je do kotev, obvykle pøes napínáky. Lanka musí procházet skrz karabinky svislých závìsù (viz "Detail: Lankový závìs"). 7. Pøipojení textilní vyústky: Textilní vyústku pøipevnìte k pøívodu vzduchu viz kapitola 2. Pokud obsahuje pøipojovací díl (tzv. zaèátek = mm dlouhý díl, na výkrese má è. 1), oddìlte ho a pøipojte samostatnì. Pokud vyústka zaèátek neobsahuje, pak nejprve díl è. 1 zavìste na pøipravené lanko (postupným zacvaknutím háèkù, viz Detail: Zavìšení háèku) a teprve potom díl pøipevnìte k pøívodu vzduchu. Pøi práci s vyústkami pou ívejte pøilo ené rukavice. 8. Zavìšení a spojení dílù vyústky: Postupnì zavìste všechny díly vyústky a spojte je pomocí našitých zipù. Ka dý díl roztáhnìte na zhruba správnou délku, aby háèky byly ve správné poloze vzhledem k závìsùm. Správné poøadí dílù je stanoveno výkresem, jejich èísla jsou uvedena na pracích štítcích našitých u zipù. 9. Dota ení napínákù: Po zavìšení všech dílù minimalizujte prùvìs lanek dota ením napínákù. Napínáky zajistìte maticí ve správné poloze. 10. Spuštìní ventilátoru: Teprve kdy jsou všechny díly vyústky správnì instalovány a spojeny, spus te ventilátor a sledujte, zda se vyústka bez problémù nafoukne. Upravte pøípadné nedokonalosti vzhledu.

18 2K poplastované lanko (pozinkované nebo nerezové) háèek h min. ka dých 5000 mm rozmìr vyústky (A) háèek 1ks pro ka dých 20 m lanka 15 háèek lanko Detail: Zavìšení háèku pozinkovaný øetízek S-háèek kotvící prvek Detail: Závìs na øetízek napínák Detail: Upevnìní napínáku Detail: Sevøení S-háèku

19 2K 1. Rozmìøení úchytných míst pro hlavní lanka: Nejprve si na zdi nebo jiná úchytná místa rozmìøte a oznaète pøesné umístìní lanek pro zavìšení vyústky. Pokud není na výkrese uvedeno jinak, pak je osa lanka 32 mm nad horní hranou vyústek (rozmìr "h") Vzdálenost mezi lanky se rovná rozmìru vyústky (rozmìr "A"). Dbejte na pøesné umístìní protilehlých kotvících míst. 2. Upevnìní kotvících prvkù: Do oznaèených míst upevnìte kotvící prvky (viz "Detail: Upevnìní napínáku"). Ty nejsou souèástí dodávky vzhledem k rùznorodosti pou ívaných stavebních materiálù. Pro ukotvení lanka postaèí bì ný hák o prùmìru oka cca 10 mm. Jeho únosnost musí být vyšší ne 1000 N. 3. Rozmìøení úchytných míst pro závìsy na øetízek: Na strop nebo jinou konstrukci nad vyústkou si oznaète místa pro svislé závìsy (viz "Detail: Závìs na øetízek"). Øetízky udr ují hlavní lanko v rovinì a zamezují jeho provìšení. Vlastní únosnost úchytu staèí 500 N, pou ijí se obdobné háky jako pro lanka. Pokud je hlavní lanko kratší ne 5 m, pak øetízky nejsou tøeba. 4. Instalace napínákù: Do kotev pro lanka zaháknìte napínáky. Instalují se rozšroubované na maximální délku, aby bylo umo nìno pozdìjší vypnutí lanka. Na ka dých 20 m lanka musí být pou it minimálnì 1 napínák. 5. Délka lanka: Upravte si lanko na potøebnou délku podle vzdálenosti mezi protilehlými kotevními body, pøièem ponechte cca 1 m navíc. Pokud nebylo objednáno jinak, pak je dodané lanko o5m delší ne vyústka. Na koncích lanek vytvoøte oka pomocí lankových zámkù a zaháknìte je do kotev, obvykle pøes napínáky. 6. Instalace øetízkù: Øetízky zaháknìte "S - háèkem" za napnuté lanko a zavìste èlánek øetízku na pøipravený úchyt tak, aby lanko nebylo provìšené. Pro dosa ení pøímosti lanka je nutné, aby všechny øetízky mìly stejnou délku. Délku øetízku lze v úchytu jednoduše mìnit zachycením za jiný èlánek. Po zavìšení všech øetízkù sevøete S-háèek kleštìmi - viz Detail: Sevøení S-háèku. 7. Pøipojení textilní vyústky: Textilní vyústku pøipevnìte k pøívodu vzduchu viz kapitola 2. Pokud obsahuje pøipojovací díl (tzv. zaèátek = mm dlouhý díl, na výkrese má è. 1), oddìlte ho a pøipojte samostatnì. Pokud vyústka zaèátek neobsahuje, pak nejprve díl è. 1 zavìste na pøipravené lanko (postupným zacvaknutím háèkù, viz Detail: Zavìšení háèku) a teprve potom díl pøipevnìte k pøívodu vzduchu. Pøi práci s vyústkami pou ívejte pøilo ené rukavice. 8. Zavìšení a spojení dílù vyústky: Postupnì zavìste všechny díly vyústky a spojte je pomocí našitých zipù. Ka dý díl roztáhnìte na zhruba správnou délku, aby háèky byly ve správné poloze vzhledem k závìsùm. Správné poøadí dílù je stanoveno výkresem, jejich èísla jsou uvedena na pracích štítcích našitých u zipù. 9. Dota ení napínákù: Po zavìšení všech dílù minimalizujte prùvìs lanek dota ením napínákù. Napínáky zajistìte maticí ve správné poloze. 10. Spuštìní ventilátoru: Teprve kdy jsou všechny díly vyústky správnì instalovány a spojeny, spus te ventilátor a sledujte, zda se vyústka bez problémù nafoukne. Upravte pøípadné nedokonalosti vzhledu.

20 3 Detail: Spojování profilù zajiš ovací šroubky spojka hliníkového profilu inbus è. 2 profil ~150 h (min. 45) 500 ~ 2000 vrut profil max 5 háèek 24 max 8 19 Detail: Uchycení hliníkového profilu

21 3 profil ~150 h (min. 45) 500 ~ 2000 profil 50 profil Detail: Nasazení záslepky pøívod vzduchu Detail: Poloha konce profilu

22 3 1. Navrtání otvorù do profilù: Do profilù navrtejte potøebný poèet otvorù s prùmìrem odpovídajícím vrutùm èi šroubùm. Pøes tyto otvory bude profil pøipevnìn a proto pøi jejich vrtání zohlednìte mo nosti kotvení na stropu (stìnì, konstrukci). Pøi obvyklé 2 m délce jednoho dílu profilu postaèí jedna díra na ka dý díl, na poslední díl pak 2 díry. ádná z dìr nesmí být blí e ke konci profilu ne 80 mm! Jinak by nebylo mo né zasunout spojku dílù. 2. Pøíprava kotvících prvkù: Pøipravte si vhodné kotvící prvky, nejèastìji vruty a hmo dinky. Ty nejsou souèástí dodávky vzhledem k rùznorodosti pou ívaných stavebních materiálù. Vruty nebo šrouby musí odpovídat rozmìrùm profilu, viz "Detail: Uchycení hliníkového profilu". Hliníkové profily vy adují uchycení ka dé 2mapodle toho pøipravte do konstrukce hmo dinky nebo jiné kotvení. Nosnost ka dého úchytu minimálnì 500 N. 3. Rozmìøení úchytných míst pro upevnìní profilù: Na strop nebo jinou konstrukci urèenou pro instalaci vyústky si oznaète umístìní øady profilù pøesnì podle pøedvrtaných otvorù. Pro dobrý vzhled vyústky je nezbytné, aby tato konstrukce byla zcela rovná! 4. Upevnìní profilù ke konstrukci a jejich spojování: Pøipevnìte ke konstrukci (stropu) první profil. Do nìj pak zasuòte spojku dle "Detailu: Spojování profilù" a utáhnìte zajiš ovací šroubek. Pou ijte inbus pøibalený k montá nímu materiálu. Na spojku nasuòte druhý profil a utáhnìte druhý zajiš ovací šroubek. Druhý profil poté pøichy te ke konstrukci a pokraèujte dále tímto zpùsobem a do spotøebování všech dílù. 5. Zavìšování textilní vyústky do upevnìných profilù: Zaènìte navlékat háèky textilní vyústky do pøipraveného profilu. Od posledního dílu a k prvnímu nebo obrácenì, podle místní situace. Jednotlivé díly vyústek spojujte našitými zipy. Pøi práci s vyústkami pou ívejte pøilo ené rukavice. 6. Instalace záslepek: Na oba krajní konce profilù pøipevnìte záslepky dle detailu "Nasazení záslepky" 7. Pøipevnìní textilní vyústky k pøívodu vzduchu: Textilní vyústku pøipevnìte k pøívodu vzduchu viz kapitola 2. Pokud obsahuje pøipojovací díl (tzv. zaèátek = mm dlouhý díl, na výkrese má è.1), mù ete ho oddìlit a pøipojit samostatnì. 8. Spuštìní ventilátoru: Teprve kdy jsou všechny díly vyústky správnì instalovány a spojeny, spus te ventilátor a sledujte, zda se vyústka bez problémù nafoukne. Upravte pøípadné nedokonalosti vzhledu.

23 3L Detail: Spojování profilù zajiš ovací šroubky spojka hliníkového profilu inbus è. 2 profil ~150 h (min. 45) 500 ~ 2000 vrut profil max 5 háèek 24 max 8 19 Detail: Uchycení hliníkového profilu

24 3L pøívod vzduchu max. 0,5 % max. 0,5 % 20 profil Vyústka po napnutí Vyústka pøed napnutím textilní vyústka profil ~150 Detail: Princip napínaèe h (min. 45) ~ profil profil pøívod vzduchu Deatil: Nasazení záslepky Detail: Poloha konce profilu

25 3L profil Detail: Nasazení jezdce a záslepky jezdec napínací šroub a u obou šroubù stejnì b max. 0,5% délky profilù + 20 Detail: Nastavení jezdce "a" šroub na pøístupné stranì šroub na nepøístupné stranì Detail: Navléknutí jezdce max. 1% délky profilù Detail: Nastavení jezdce "b"

26 3L 1. Pøíprava kotvících prvkù: Pøipravte si vhodné kotvící prvky, nejèastìji vruty a hmo dinky. Ty nejsou souèástí dodávky vzhledem k rùznorodosti pou ívaných stavebních materiálù. Musí odpovídat rozmìrùm otvoru v hliníkovém úchytu (prùmìr 4mm). Nosnost ka dého úchytu minimálnì 500 N. 2. Navrtání otvorù do profilù: Do profilù navrtejte potøebný poèet otvorù s prùmìrem odpovídajícím vrutùm èi šroubùm. Pøes tyto otvory bude profil pøipevnìn a proto pøi jejich vrtání zohlednìte mo nosti kotvení na stropu (stìnì, konstrukci). Pøi obvyklé 2 m délce jednoho dílu profilu postaèí jedna díra na ka dý díl, na poslední díl pak 2 díry. ádná z dìr nesmí být blí e ke konci profilu ne 80 mm! Jinak by nebylo mo né zasunout spojku dílù. 3. Rozmìøení úchytných míst pro upevnìní profilù: Na strop nebo jinou konstrukci urèenou pro instalaci vyústky si oznaète umístìní øady profilù pøesnì podle pøedvrtaných otvorù. Pro dobrý vzhled vyústky je nezbytné, aby tato konstrukce byla zcela rovná! 4. Upevnìní profilù ke konstrukci a jejich spojování: Profily jsou dodávány ve 2m nebo 4m dílech. Pøipevnìte ke konstrukci (stropu) první profil. Do nìj pak zasuòte spojku dle "Detailu: Spojování profilù" a utáhnìte zajiš ovací šroubek. Pou ijte inbus pøibalený k montá nímu materiálu. Na spojku nasuòte druhý profil a utáhnìte druhý zajiš ovací šroubek. Druhý profil poté pøichy te ke konstrukci a pokraèujte dále tímto zpùsobem a do spotøebování všech dílù. 5. Zavìšování textilní vyústky do upevnìných profilù: Zaènìte navlékat háèky textilní vyústky do pøipraveného profilu. Od posledního dílu a k prvnímu nebo obrácenì, podle místní situace. Jednotlivé díly vyústek spojujte našitými zipy. Pøi práci s vyústkami pou ívejte pøilo ené rukavice. 6. Instalace napínaèe do profilu: Napínaè (viz "Detail: Princip napínaèe") bude nainstalován na oba konce profilù. Dùsledkem pou ití napínaèe se vyústka prodlou í a o 1%. Nenapnuté vyústky jsou tedy dle typu pou itého materiálu kratší, ne je uvedeno na výkresech a správné délky se dosáhne pomocí napínaèe viz "Detail: Princip napínaèe" a) V pøípadì e je konec i zaèátek profilu pøístupný pro utahování šroubu: Upravte polohu jezdcù na napínacím šroubu dle "Detailu: Nastavení jezdce - a". Do profilu nasuòte napínací šroub s jezdcem a nasaïte záslepku (viz "Detail: Nasazení jezdce a záslepky"). Kapsu na konci vyústky navléknìte na jezdec (viz "Detail: Navléknutí jezdce"). Na druhý konec profilù nasuòte napínací šroub s jezdcem a dále postupujte stejnì jako u první záslepky. Utáhnìte šrouby støídavì na obou stranách do správné pozice - viz "Detail: Princip napínaèe". Záslepky na obou stranách uzavøete. b) V pøípadì, e je pro utahování pøístupný jen jeden konec profilu: Upravte polohu jezdcù na napínacím šroubu dle "Detailu:Nastavení jezdce - b". Do profilu nasuòte napínací šroub s jezdcem - ten který budete utahovat, tj. jezdec je více vzdálen od hlavy šroubu a nasaïte záslepku (viz "Detail: Nasazení jezdce a záslepky"). Kapsu na konci vyústky navléknìte na jezdec (viz "Detail: Navléknutí jezdce"). Na druhý konec profilù nasuòte napínací šroub s jezdcem a dále postupujte stejnì jako u první záslepky. Utáhnìte šroub na pøístupné stranì do správné pozice - viz "Detail: Princip napínaèe". Záslepky na obou stranách uzavøete. 7. Pøipevnìní textilní vyústky k pøívodu vzduchu: Textilní vyústku pøipevnìte k pøívodu vzduchu viz kapitola 2. Pokud obsahuje pøipojovací díl (tzv. zaèátek = mm dlouhý díl, na výkrese má è.1), mù ete ho oddìlit a pøipojit samostatnì. 8. Spuštìní ventilátoru: Teprve kdy jsou všechny díly vyústky správnì instalovány a spojeny, spus te ventilátor a sledujte, zda se vyústka bez problémù nafoukne.

27 3A Detail: Spojování profilù zajiš ovací šroubky spojka hliníkového profilu inbus è. 2 zesílený pásek ~150 profil 6 30 ~ 2000 vrut profil 50 max 5 zesílený pásek profil 24 pøívod vzduchu Detail: Poloha konce profilu max 8 19 Detail: Uchycení hliníkového profilu

28 3A 1. Navrtání otvorù do profilù: Do profilù navrtejte potøebný poèet otvorù s prùmìrem odpovídajícím vrutùm èi šroubùm. Pøes tyto otvory bude profil pøipevnìn a proto pøi jejich vrtání zohlednìte mo nosti kotvení na stropu (stìnì, konstrukci). Pøi obvyklé 2 m délce jednoho dílu profilu postaèí jedna díra na ka dý díl, na poslední díl pak 2 díry. ádná z dìr nesmí být blí e ke konci profilu ne 80 mm! Jinak by nebylo mo né zasunout spojku dílù. 2. Pøíprava kotvících prvkù: Pøipravte si vhodné kotvící prvky, nejèastìji vruty a hmo dinky. Ty nejsou souèástí dodávky vzhledem k rùznorodosti pou ívaných stavebních materiálù. Vruty nebo šrouby musí odpovídat rozmìrùm profilu, viz "Detail: Uchycení hliníkového profilu". Hliníkové profily vy adují uchycení ka dé 2mapodle toho pøipravte do konstrukce hmo dinky nebo jiné kotvení. Nosnost ka dého úchytu minimálnì 500 N. 3. Rozmìøení úchytných míst pro upevnìní profilù: Na strop nebo jinou konstrukci urèenou pro instalaci vyústky si oznaète umístìní øady profilù pøesnì podle pøedvrtaných otvorù. Pro dobrý vzhled vyústky je nezbytné, aby tato konstrukce byla zcela rovná! 4. Upevnìní profilù ke konstrukci a jejich spojování: Pøipevnìte ke konstrukci (stropu) první profil. Do nìj pak zasuòte spojku dle "Detailu: Spojování profilù" a utáhnìte zajiš ovací šroubek. Pou ijte inbus pøibalený k montá nímu materiálu. Na spojku nasuòte druhý profil a utáhnìte druhý zajiš ovací šroubek. Druhý profil poté pøichy te ke konstrukci a pokraèujte dále tímto zpùsobem a do spotøebování všech dílù. 5. Zavìšování textilní vyústky do upevnìných profilù: Zaènìte nasouvat zesílený pásek textilní vyústky do pøipraveného profilu. Od posledního dílu a k prvnímu nebo obrácenì, podle místní situace. Jednotlivé díly vyústek spojujte našitými zipy. Pøi práci s vyústkami pou ívejte pøilo ené rukavice. 6. Instalace záslepek: Na oba krajní konce profilù pøipevnìte záslepky. 7. Pøipevnìní textilní vyústky k pøívodu vzduchu: Textilní vyústku pøipevnìte k pøívodu vzduchu viz kapitola 2. Pokud obsahuje pøipojovací díl (tzv. zaèátek = mm dlouhý díl, na výkrese má è.1), mù ete ho oddìlit a pøipojit samostatnì. 8. Spuštìní ventilátoru: Teprve kdy jsou všechny díly vyústky správnì instalovány a spojeny, spus te ventilátor a sledujte, zda se vyústka bez problémù nafoukne. Upravte pøípadné nedokonalosti vzhledu.

29 3AL Detail: Spojování profilù zajiš ovací šroubky spojka hliníkového profilu inbus è. 2 zesílený pásek ~150 profil 6 30 ~ 2000 vrut profil max 5 zesílený pásek 24 max 8 19 Detail: Uchycení hliníkového profilu

30 3AL pøívod vzduchu max. 0,5 % max. 0,5 % 20 profil Vyústka po napnutí Vyústka pøed napnutím textilní vyústka Detail: Princip napínaèe zesílený pásek ~150 profil 6 30 ~ 2000 profil 50 profil Deatil: Nasazení záslepky pøívod vzduchu Detail: Poloha konce profilu

31 3AL profil Detail: Nasazení jezdce a záslepky jezdec napínací šroub a u obou šroubù stejnì b max. 0,5% délky profilù + 20 Detail: Nastavení jezdce "a" šroub na pøístupné stranì šroub na nepøístupné stranì Detail: Navléknutí jezdce max. 1% délky profilù Detail: Nastavení jezdce "b"

32 3AL 1. Pøíprava kotvících prvkù: Pøipravte si vhodné kotvící prvky, nejèastìji vruty a hmo dinky. Ty nejsou souèástí dodávky vzhledem k rùznorodosti pou ívaných stavebních materiálù. Musí odpovídat rozmìrùm otvoru v hliníkovém úchytu (prùmìr 4mm). Nosnost ka dého úchytu minimálnì 500 N. 2. Navrtání otvorù do profilù: Do profilù navrtejte potøebný poèet otvorù s prùmìrem odpovídajícím vrutùm èi šroubùm. Pøes tyto otvory bude profil pøipevnìn a proto pøi jejich vrtání zohlednìte mo nosti kotvení na stropu (stìnì, konstrukci). Pøi obvyklé 2 m délce jednoho dílu profilu postaèí jedna díra na ka dý díl, na poslední díl pak 2 díry. ádná z dìr nesmí být blí e ke konci profilu ne 80 mm! Jinak by nebylo mo né zasunout spojku dílù. 3. Rozmìøení úchytných míst pro upevnìní profilù: Na strop nebo jinou konstrukci urèenou pro instalaci vyústky si oznaète umístìní øady profilù pøesnì podle pøedvrtaných otvorù. Pro dobrý vzhled vyústky je nezbytné, aby tato konstrukce byla zcela rovná! 4. Upevnìní profilù ke konstrukci a jejich spojování: Profily jsou dodávány ve 2m nebo 4m dílech. Pøipevnìte ke konstrukci (stropu) první profil. Do nìj pak zasuòte spojku dle "Detailu: Spojování profilù" a utáhnìte zajiš ovací šroubek. Pou ijte inbus pøibalený k montá nímu materiálu. Na spojku nasuòte druhý profil a utáhnìte druhý zajiš ovací šroubek. Druhý profil poté pøichy te ke konstrukci a pokraèujte dále tímto zpùsobem a do spotøebování všech dílù. 5. Pøíprava na zavìšování vyústek: Na upevnìných profilech podle místní situace vyberte stranu, z které zaènete navlékat vyústku a nasaïte sem otevøenou záslepku, která v této fázi bude slou it jako trychtýø - viz "Detail: Nasazení záslepky". Pøi práci s vyústkami pou ívejte pøilo ené rukavice. 6. Zavìšování textilní vyústky do upevnìných profilù: Zaènìte nasouvat zesílený pásek textilní vyústky do otevøené záslepky na pøipraveném profilu. Od posledního dílu a k prvnímu nebo obrácenì, podle místní situace. Jednotlivé díly vyústek spojujte našitými zipy. 7. Instalace napínaèe do profilu: Napínaè (viz "Detail: Princip napínaèe") bude nainstalován na oba konce profilù. Dùsledkem pou ití napínaèe se vyústka prodlou í a o 1%. Nenapnuté vyústky jsou tedy dle typu pou itého materiálu kratší, ne je uvedeno na výkresech a správné délky se dosáhne pomocí napínaèe viz "Detail: Princip napínaèe" a) V pøípadì e je konec i zaèátek profilu pøístupný pro utahování šroubu: Upravte polohu jezdcù na napínacím šroubu dle "Detailu: Nastavení jezdce - a". Sundejte záslepku a na uvolnìné místo nasuòte napínací šroub s jezdcem a znovu nasaïte záslepku (viz "Detail: Nasazení jezdce a záslepky"). Kapsu na konci zesíleného pásku vyústky navléknìte na jezdec (viz "Detail: Navléknutí jezdce"). Na druhý konec profilù nasuòte napínací šroub s jezdcem a dále postupujte stejnì jako u první záslepky. Utáhnìte šrouby støídavì na obou stranách do správné pozice - viz "Detail: Princip napínaèe". Záslepky na obou stranách uzavøete. b) V pøípadì, e je pro utahování pøístupný jen jeden konec profilu: Upravte polohu jezdcù na napínacím šroubu dle "Detailu:Nastavení jezdce - b". Sundejte záslepku a na uvolnìné místo nasuòte napínací šroub s jezdcem - ten který budete utahovat, tj. jezdec je více vzdálen od hlavy šroubu a znovu nasaïte záslepku (viz "Detail: Nasazení jezdce a záslepky"). Kapsu na konci zesíleného pásku vyústky navléknìte na jezdec (viz "Detail: Navléknutí jezdce"). Na druhý konec profilù nasuòte napínací šroub s jezdcem a dále postupujte stejnì jako u první záslepky. Utáhnìte šroub na pøístupné stranì do správné pozice - viz "Detail: Princip napínaèe". Záslepky na obou stranách uzavøete. 8. Pøipevnìní textilní vyústky k pøívodu vzduchu: Textilní vyústku pøipevnìte k pøívodu vzduchu viz kapitola 2. Pokud obsahuje pøipojovací díl (tzv. zaèátek = mm dlouhý díl, na výkrese má è.1), mù ete ho oddìlit a pøipojit samostatnì. 9. Spuštìní ventilátoru: Teprve kdy jsou všechny díly vyústky správnì instalovány a spojeny, spus te ventilátor a sledujte, zda se vyústka bez problémù nafoukne.

33 3B plastový profil h (min. 45) 500 ~ 1000 plastový profil vrut háèek Detail: Uchycení plastového profilu Detail: Plastový profil

34 3B plastový profil h (min. 45) 500 ~ 1000 Detail: Spojování profilù zajiš ovací šroubky spojka profilu inbus è. 2 plastový profil 50 plastový profil Deatil: Nasazení záslepky pøívod vzduchu Detail: Poloha konce profilu

35 3B 1. Navrtání otvorù do profilù: Do profilù navrtejte potøebný poèet otvorù s prùmìrem odpovídajícím vrutùm èi šroubùm. Pøes tyto otvory bude profil pøipevnìn a proto pøi jejich vrtání zohlednìte mo nosti kotvení na stropu (stìnì, konstrukci). 2. Pøíprava kotvících prvkù: Pøipravte si vhodné kotvící prvky, nejèastìji vruty a hmo dinky. Ty nejsou souèástí dodávky vzhledem k rùznorodosti pou ívaných stavebních materiálù. Vruty nebo šrouby musí odpovídat rozmìrùm profilu, viz "Detail: Uchycení plastového profilu". Plastové profily vy adují uchycení ka dý 1mapodle toho pøipravte do konstrukce hmo dinky nebo jiné kotvení. Nosnost ka dého úchytu minimálnì 500 N. 3. Rozmìøení úchytných míst pro upevnìní profilù: Na strop nebo jinou konstrukci urèenou pro instalaci vyústky si oznaète umístìní øady profilù pøesnì podle pøedvrtaných otvorù. Pro dobrý vzhled vyústky je nezbytné, aby tato konstrukce byla zcela rovná! 4. Upevnìní profilu ke konstrukci a jejich spojování: Pøipevnìte ke konstrukci (stropu) první profil. Do nìj pak zasuòte spojku dle "Detailu: Spojování profilu" a utáhnìte zajiš ovací šroubek. Pou ijte inbus pøibalený k montá nímu materiálu. Na spojku nasuòte druhý profil a utáhnìte druhý zajiš ovací šroubek. Druhý profil poté pøichy te ke konstrukci a pokraèujte dále tímto zpùsobem a do spotøebování všech dílù. 5. Zavìšování textilní vyústky do upevnìných profilù: Zaènìte navlékat háèky textilní vyústky do pøipraveného profilu. Od posledního dílu a k prvnímu nebo obrácenì, podle místní situace. Jednotlivé díly vyústek spojujte našitými zipy. Pøi práci s vyústkami pou ívejte pøilo ené rukavice. 6. Pøipevnìní textilní vyústky k pøívodu vzduchu: Textilní vyústku pøipevnìte k pøívodu vzduchu viz kapitola 2. Pokud obsahuje pøipojovací díl (tzv. zaèátek = mm dlouhý díl, na výkrese má è.1), mù ete ho oddìlit a pøipojit samostatnì. 7. Spuštìní ventilátoru: Teprve kdy jsou všechny díly vyústky správnì instalovány a spojeny, spus te ventilátor a sledujte, zda se vyústka bez problémù nafoukne. Upravte pøípadné nedokonalosti vzhledu.

36 3AB plastový profil h (min. 45) 500 ~ 1000 plastový profil vrut háèek Detail: Uchycení plastového profilu Detail: Plastový profil

37 3AB plastový profil h (min. 45) 500 ~ 1000 Detail: Spojování profilù zajiš ovací šroubky spojka profilu inbus è. 2 plastový profil 50 plastový profil Deatil: Nasazení záslepky pøívod vzduchu Detail: Poloha konce profilu

38 3AB 1. Navrtání otvorù do profilù: Do profilù navrtejte potøebný poèet otvorù s prùmìrem odpovídajícím vrutùm èi šroubùm. Pøes tyto otvory bude profil pøipevnìn a proto pøi jejich vrtání zohlednìte mo nosti kotvení na stropu (stìnì, konstrukci). 2. Pøíprava kotvících prvkù: Pøipravte si vhodné kotvící prvky, nejèastìji vruty a hmo dinky. Ty nejsou souèástí dodávky vzhledem k rùznorodosti pou ívaných stavebních materiálù. Vruty nebo šrouby musí odpovídat rozmìrùm profilu, viz "Detail: Uchycení plastového profilu". Plastové profily vy adují uchycení ka dý 1mapodle toho pøipravte do konstrukce hmo dinky nebo jiné kotvení. Nosnost ka dého úchytu minimálnì 500 N. 3. Rozmìøení úchytných míst pro upevnìní profilù: Na strop nebo jinou konstrukci urèenou pro instalaci vyústky si oznaète umístìní øady profilù pøesnì podle pøedvrtaných otvorù. Pro dobrý vzhled vyústky je nezbytné, aby tato konstrukce byla zcela rovná! 4. Upevnìní profilu ke konstrukci a jejich spojování: Pøipevnìte ke konstrukci (stropu) první profil. Do nìj pak zasuòte spojku dle "Detailu: Spojování profilu" a utáhnìte zajiš ovací šroubek. Pou ijte inbus pøibalený k montá nímu materiálu. Na spojku nasuòte druhý profil a utáhnìte druhý zajiš ovací šroubek. Druhý profil poté pøichy te ke konstrukci a pokraèujte dále tímto zpùsobem a do spotøebování všech dílù. 5. Zavìšování textilní vyústky do upevnìných profilù: Zaènìte nasouvat zesílený pásek textilní vyústky do pøipraveného profilu. Od posledního dílu a k prvnímu nebo obrácenì, podle místní situace. Jednotlivé díly vyústek spojujte našitými zipy. Pøi práci s vyústkami pou ívejte pøilo ené rukavice. 6. Pøipevnìní textilní vyústky k pøívodu vzduchu: Textilní vyústku pøipevnìte k pøívodu vzduchu viz kapitola 2. Pokud obsahuje pøipojovací díl (tzv. zaèátek = mm dlouhý díl, na výkrese má è.1), mù ete ho oddìlit a pøipojit samostatnì. 7. Spuštìní ventilátoru: Teprve kdy jsou všechny díly vyústky správnì instalovány a spojeny, spus te ventilátor a sledujte, zda se vyústka bez problémù nafoukne. Upravte pøípadné nedokonalosti vzhledu.

39 3 Detail: Instalace hliníkového profilu do úchytù úchyt profil zaklapnout úchyt profil 8 h (min. 53) 500 ~ ,5 pøipravený otvor úchyt zajiš ovací šroubek spojka 19 hliníková lišta háèek

40 3 Deatil: Nasazení záslepky 50 profil profil pøívod vzduchu Detail: Poloha konce profilu úchyt profil ~ zajiš ovací šroubky spojka hliníkového profilu 3. zaklapnout inbus è. 2 Detail: Spojování profilù

41 3 1. Pøíprava kotvících prvkù: Pøipravte si vhodné kotvící prvky, nejèastìji vruty a hmo dinky. Ty nejsou souèástí dodávky vzhledem k rùznorodosti pou ívaných stavebních materiálù. Musí odpovídat rozmìrùm otvoru v hliníkovém úchytu (prùmìr 4mm). Nosnost ka dého úchytu minimálnì 500 N. 2. Rozmìøení úchytných míst pro upevnìní ch úchytù: Na strop nebo jinou konstrukci urèenou pro instalaci vyústky si oznaète umístìní ch úchytù. Pro dobrý vzhled vyústky je nezbytné, aby tato konstrukce byla zcela rovná! Hliníkové profily vy adují uchycení ka dé 2 m. Jeden úchyt musí být v dy na zaèátku a na konci celého profilu. 3. Upevnìní ch úchytù ke konstrukci: Pomocí kotvících prvkù pøipevnìte hliníkové úchyty. 4. Upevnìní ch profilù k m úchytùm a spojování profilù: První profil zacvaknìte jedním koncem do hliníkového úchytu. Na jeho druhý konec nasuòte spojku dle "Detailu: Spojování profilù" a utáhnìte zajiš ovací šroubek. Pou ijte inbus pøibalený k montá nímu materiálu. Na spojku nasuòte druhý profil a utáhnìte druhý zajiš ovací šroubek. V místì spoje profily zacvaknìte do hliníkového úchytu. Tak pokraèujte dokud nebudou všechny profily upevnìny 5. Zavìšování textilní vyústky do upevnìných profilù: Zaènìte navlékat háèky textilní vyústky do pøipraveného profilu. Od posledního dílu a k prvnímu nebo obrácenì, podle místní situace. Jednotlivé díly vyústek spojujte našitými zipy. Pøi práci s vyústkami pou ívejte pøilo ené rukavice. 6. Instalace záslepek: Na oba krajní konce profilù pøipevnìte záslepky dle detailu "Nasazení záslepky" 7. Pøipevnìní textilní vyústky k pøívodu vzduchu: Textilní vyústku pøipevnìte k pøívodu vzduchu viz kapitola 2. Pokud obsahuje pøipojovací díl (tzv. zaèátek = mm dlouhý díl, na výkrese má è.1), mù ete ho oddìlit a pøipojit samostatnì. 8. Spuštìní ventilátoru: Teprve kdy jsou všechny díly vyústky správnì instalovány a spojeny, spus te ventilátor a sledujte, zda se vyústka bez problémù nafoukne. Upravte pøípadné nedokonalosti vzhledu.

42 3L Detail: Instalace hliníkového profilu do úchytù úchyt profil zaklapnout úchyt profil 8 h (min. 53) 500 ~ ,5 pøipravený otvor úchyt zajiš ovací šroubek spojka 19 hliníková lišta háèek

43 3L pøívod vzduchu max. 0,5 % max. 0,5 % 20 profil Vyústka po napnutí Vyústka pøed napnutím textilní vyústka Detail: Princip napínaèe úchyt profil 8 h (min. 53) 500 ~ profil 50 profil Deatil: Nasazení záslepky pøívod vzduchu Detail: Poloha konce profilu
