Moderní metody projektování. Siemens + Eplan

Transkript

1 Moderní metody projektování Siemens + Eplan Listopad 2014, Praha, Ostrava

2 Ondřej Rakušan Produktový manažer - SIMATIC S7-1200, S7-200, LOGO! A&D IA AS Siemensova Praha 13 Tel: ondrej.rakusan@siemens.com Web:

3 Program: Úvod 09:00 09:10 EPLAN mezioborové projektování 09:10 10:00 Eplan Přestávka 10:00 10:15 Siemens Podpůrné nástroje 10:15 11:00 Siemens Siemens Představení jednotlivých pracovišť 11:00 11:45 Siemens Přestávka 11:45 12:00 Ukázky na pracovištích 12:00 13:00 Oběd 12:30 13:30 Tombola, Diskuse 13:30 14:00

4 Kde najdu makra pro EPLAN, manuály, certifikáty, atd.?? Existuje více cest pro nalezení požadovaných dokumentů... q Kde najdu makra pro EPLAN... q Kde naleznu technické specifikace... q Kde naleznu manuály... q Kde naleznu certifikáty... Pouze jedna je ta správná... Cax Download Manager

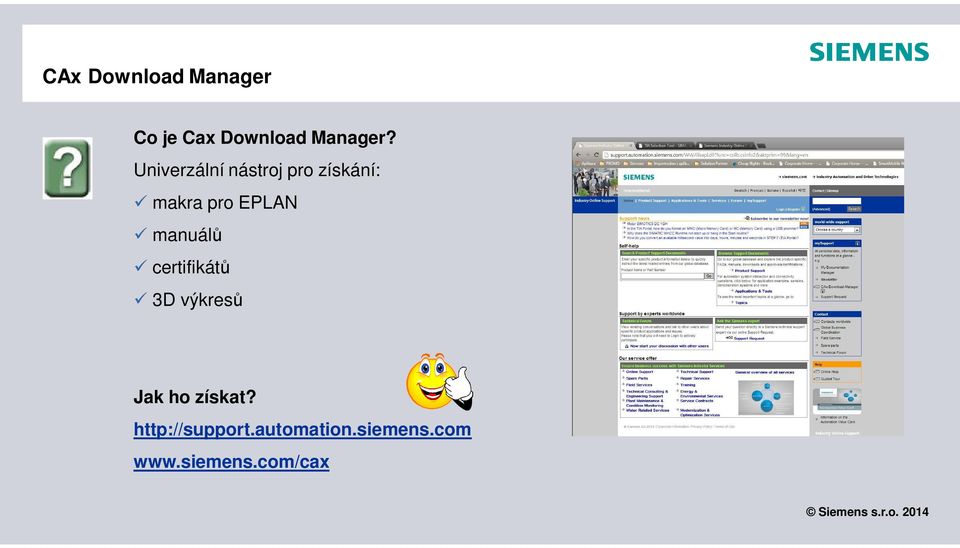

5 CAx Download Manager Co je Cax Download Manager? Univerzální nástroj pro získání: ü makra pro EPLAN ü manuálů ü certifikátů ü 3D výkresů Jak ho získat?

6 CAx Download Manager Registrace nového uživatele / přihlášení Spuštění Cax Download Manageru

7 CAx Download Manager Založení nového požadavku Založení nového požadavku Vložení objednacích čísel produktů

8 CAx Download Manager Dostupné dokumenty Pro zvolený produkttu Zvolení požadovaných dokumentů

9 CAx Download Manager Název Volba jazyka manuálu / typ certifikátu Odeslání požadavku

10 CAx Download Manager em přijde oznámení o možnosti stažení zvolených dokumentů...

11 Konfigurátory Seznam všech konfigurátorů je uveden v on-line katalogu Industry Mall. Konfigurátory přístrojů spínací techniky SIRIUS se nachází v sekci: Low-Voltage Controls and Distribution - Industrial Control Konfigurátory Vám poskytnou: objednací čísla přístrojů rozměry, EPLAN makro 3D rendering, značení svorek technickou dokumentaci (datasheet s odkazy, manuály, schémata zapojení příklady aplikací) to vše pro jednotlivé přístroje nebo pro celé sestavy

12 SIRIUS nízkonapěťová spínací technika Konfigurátory Seznam všech konfigurátorů je uveden v on-line katalogu Industry Mall. Konfigurátory přístrojů spínací techniky SIRIUS se nachází v sekci: Low-Voltage Controls and Distribution - Industrial Control Konfigurovatelné produkty: polovodičové spínače: Solid-state Switching Devices 3RF softstartéry: Softstarters 3RW (výběrové pravítko) bezpečnostní moduly/relé: Safety Systems SIRIUS 3SK1, 3RK3 motorové vývody: Load Feeders and Motorstarters SIRIUS tlačítka, přepínače, signálky: Pushbutton Units & Indicator Lights polohové spínače: Position and Safety Switches 3SE5 bezpečnostní relé 3SK1 a spouštěče motorů 3RM1 (kombinovaný konfigurátor)

13 SIRIUS - nízkonapěťová spínací technika Simulační nástroj pro rozběh motorů softstartéry (STS) Simulation Tool for Soft Starters (STS) Slouží k dimenzování softstartérů na základě parametrů zvoleného typu motoru a definované zátěže motoru. Stažení nástroje na stránkách portálu Product Support: Před instalací (read me): Vlastnosti STS definice napájecí sítě a kmitočtu volba motoru: zadání kw, počtu pólů, zadání zátěže: druh, charakteristika, moment setrvačnosti, popř. doba rozběhu DOL / Y-D zadání parametrů pro rozběh a četnosti spouštění grafické znázornění charakteristik motoru a zátěže zohlednění podmínek instalace (teplota, nadmořská výška) výběr z navržených softstartérů, zapojení standard / Ѵ3 protokol o simulaci rozběhu v.pdf nebo.doc vyhodnocení kvality zadání parametrů přepnutí SI (kw, Nm) nebo ASMS (hp, lb-ft /inch)

14 SIRIUS - nízkonapěťová spínací technika IE3 ready Jste připraveni na IE3? Informace o tomto fenoménu najdete na našich internetových stránkách:

15 DT konfigurátor Webový nástroj pro výběr pohonů: převodovka motor měnič a jejich volitelná příslušenství. Poskytované informace: rozměry, CAD, EPLAN makro technické informace (datasheet) návody a zapojení 3 možné přístupy: q chci pomoci s výběrem interaktivně q chci si vybrat produktovou skupinu q chci data ke konkrétnímu výrobku

16 SIZER program pro projektanty pohonů Kompletní návrh pohonu včetně volitelného příslušenství Zahrnuty postupy pro jednoduché pohony i náročné vícemotorové aplikace Aktuální data k pohonům z naší produkce (každoroční update) Poskytuje charakteristiky, dokumentaci, rozměry, instalační informace Seznam materiálu lze exportovat do známých programů Propojení s DT konfigurátorem

17 Přehled dalších užitečných konfigurátorů Intro RuggedCom selector PIA portal procesní instrumentace Sitop selector Planning TIA Selection Tool SINAMICS SELECTOR DT configurator SIZER Engineering Commissioning Production Modernization...

18 Přehled konfigurátorů Simatic Net Selection Tool Intro Planning TIA Selection Tool SINAMICS SELECTOR DT configurator SIZER Engineering Commissioning Production Modernization

19 Jak konfigurovat a specifikovat nové i staré komponety?? TIA SELECTION TOOL... Siemens s.r.o., 2013 All Siemens Rights s.r.o. Reserved. 2014

20 TIA Selection Tool verze 7.0 (10/2014)... Integrována většina produktů Výběr potřebných komponent v několika málo krocích! INTEGROVÁNO: SIMATIC S7 PLC SIMATIC ET200 SIMATIC HMI SIMATIC IPC SOFTWARE SIMATIC PG SCALANCE TELECONTROL SITOP SINAMICS (odkaz) SIMOTION (odkaz) SIMOCODE SIRIUS Planning & Conception Engineering & Development Installation & Commissioning Operation & Maintenance Modernization

21 TIA Selection Tool... kontrola konzistence, objednání a požadovaná dokumentace v 5 minutách à 80% úspora času TIA Selection Tool Industry Mall eb.automation.siemens.com CAx Download Manager My Documentation Manager
