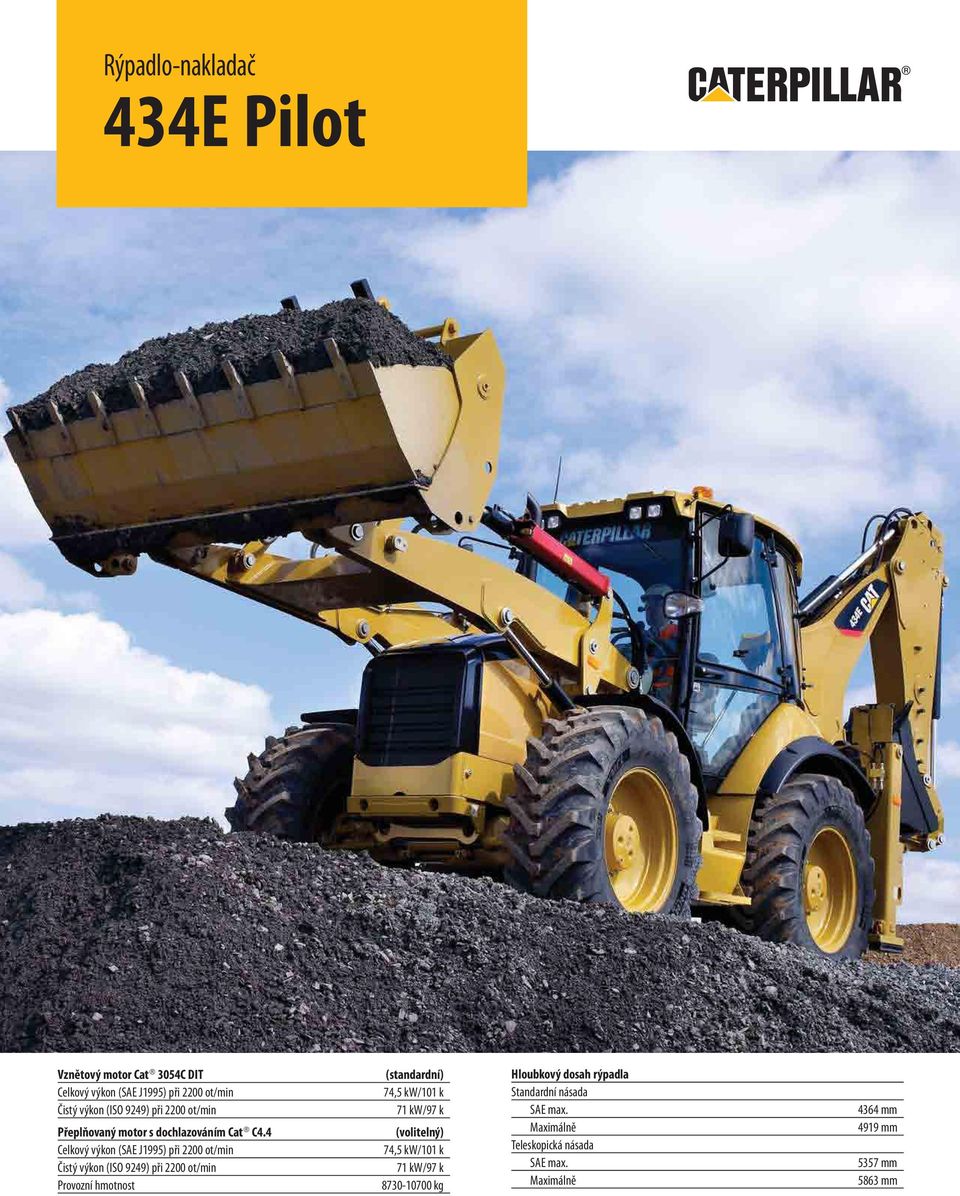

1 Rýpadlo-nakladač 434E Pilot Vznětový motor Cat 3054C DIT Celkový výkon (SAE J1995) při 2200 ot/min Čistý výkon (ISO 9249) při 2200 ot/min Přeplňovaný motor s dochlazováním Cat C4.4 Celkový výkon (SAE J1995) při 2200 ot/min Čistý výkon (ISO 9249) při 2200 ot/min Provozní hmotnost (standardní) 74,5 kw/101 k 71 kw/97 k (volitelný) 74,5 kw/101 k 71 kw/97 k kg Hloubkový dosah rýpadla Standardní násada SAE max. Maximálně Teleskopická násada SAE max. Maximálně 4364 mm 4919 mm 5357 mm 5863 mm

2 Vlastnosti stroje 434E Pilot Všestranná využitelnost Schopnost snadného přizpůsobení pro práci s různými pracovními nástroji Cat zaručují vysoké využití stroje na libovolném staveništi. Výkon Špičkový výkon a snadná obsluha jsou zárukou vysoké efektivity a maximální produktivity. Komfortní stanoviště obsluhy Prostorné a tiché pracoviště světové třídy umožňuje obsluze zaměřit se produktivně a s minimálním úsilím na prováděnou práci. Servis Techniky využívané společností Caterpillar při konstrukci a výrobě zajišťují maximální provozní pohotovost stroje, mimořádnou odolnost a bezkonkurenční provozní životnost. Hodnota Vynikající výkon, spolehlivost, provozní životnost, kvalita a zbytková hodnota rýpadel-nakladačů Cat znamenají pro vlastníka rozumné investiční rozhodnutí. Obsah Vlastnosti Ovládání pomocí joysticků Pneumatiky stejného rozměru Pracoviště Pohodlí obsluhy Všestrannost nakladače Výkon rýpadla Hydraulický systém Pracovní nástroje Hnací soustava Údržba Zákaznická podpora Technické údaje Standardní a volitelné vybavení Stroj 434E společnosti Caterpillar vysoce produktivní rýpadlo-nakladač 434E, vyvinuté na základě více než 20 let zkušeností v oboru těchto strojů, si klade za cíl předčit všechna očekávání zákazníků. Díky vyšší výkonnosti, všestranné využitelnosti a komfortu obsluhy, který předčí vše, co tu dosud bylo, má stroj 434E vlastnosti, které potřebuje v náročném konkurenčním prostředí. Společně s vámi si dokáže poradit s každou výzvou. Navštivte svého zástupce společnosti Cat a vyzkoušejte si rýpadla-nakladače nové nastupující generace od společnosti Caterpillar. 2

3 Vlastnosti Změny rýpadla-nakladače 434E směrem k jeho dokonalejšímu provedení vycházejí z potřeb zákazníků. Nízké provozní náklady Stroj 434E je vybaven systémem umožňujícím snadné seřízení, které zaručuje jednoduchou údržbu při opotřebení stabilizátoru a teleskopické násady. To znamená méně prostojů stroje a větší pohodlí obsluhy a tím i nižší provozní náklady. Brzdění všech kol Brzdění všech kol je u rýpadel-nakladačů 434E standardní. Při jízdě se dvěma hnanými koly se použitím brzd aktivuje pohon všech čtyř kol. Po uvolnění brzd se převodovka vrátí do režimu pohonu dvou kol. Tento vysoce účinný systém je vhodný zejména pro nebezpečné, kluzké nebo strmé povrchy a terény. Režimy brzdění se ovládají snadno přístupným přepínačem pohonu všech kol, což zvyšuje účinnost brzdění a snižuje opotřebení pneumatik. Dokonalejší rozložení hmotnosti Hmotnosti jsou u rýpadla-nakladače 434E lépe rozloženy. Konstrukční řešení s poněkud delším rozvorem kol zabezpečuje optimální vyvážení a ovládání, zvláště pak na vozovkách. Nedošlo přitom ke změně poloměru zatáčení. Větší palivová nádrž Velká palivová nádrž s objemem 160 litrů, která je reakcí na požadavky zákazníků, společně s účinným motorem Cat a hydraulickým systémem zaručuje delší intervaly mezi doplňováním paliva a méně nepohodlí. Systém imobilizéru Cat Odcizení stroje má pro společnost vážné následky, jako je ztráta zakázky, větší náklady na pojištění a další nesnáze. Systém imobilizéru Cat je systém imobilizéru vznětového motoru, jehož účelem je ochrana proti odcizení stroje. Systém splňuje požadavky na schválení Thatcham a dobu odolnosti vůči napadení podle PTAG, takže některé pojišťovací společnosti mohou poskytovat slevy na pojistném (podrobnosti vám sdělí zástupce společnosti Cat). Systém používá stejný klíč, ale obsahuje dotykový deaktivátor zabezpečení. Elektricky nanesená ochrana povrchu stroje Rýpadlo-nakladač 434E je chráněné elektricky naneseným podkladním ochranným povlakem (E-povlak), který zcela utěsní všechny kovové součásti a poskytuje vynikající ochranu proti poškození a korozi. Ve spojení s vysoce pevným polyuretanovým vrchním ochranným povlakem si váš stroj 434E dlouhodobě udrží pěkný vzhled a zachová optimální hodnotu při odprodeji. 3

4 Ovládání pomocí joysticků Jako standard pro snížení únavy, zlepšení viditelnosti a zvýšení všestrannosti. Ovládací joysticky Ovládací joysticky rýpadlového typu umožňují plynulou modu laci funkcí a jejich ergonomické řešení snižuje síly při ovládání a zvyšuje komfort obsluhy. Umístění ovládacích prvků dovoluje přirozenou polohu obsluhy, poskytující maximální pohodlí při řízení stroje. Proporcionální ovládací prvky joysticků nakladače i rýpadla umožňují přesné ovládání pracovních nástrojů nakladače a rýpadla i teleskopické násady. Přepínač schématu ovládání rýpadla Rýpadlo-nakladač 434E je vybaven v kabině umístěným přepínačem schémat ovládání rýpadla, který obsluze umožňuje zvolit schéma ovládání ISO nebo SAE. Díky pohodlnému umístění v dosahu obsluhy si může obsluha snadno zvolit preferované schéma ovládání. Ovladače stabilizačních opěr Pohodlně umístěné ovladače stabilizačních opěr se dodávají s volitelnou funkcí Auto-Up, která zkracuje časy cyklů a zlepšuje výhled dozadu. Vícepolohové konzoly s joysticky Joysticky jsou instalované na konzolách se dvěma polohami směrem dopředu a dozadu. To dovoluje obsluze posunout se dopředu, provádí-li rýpání vzadu v blízkosti stroje, a má tak nenarušený výhled do výkopu. Výhled z kabiny Díky tomu, že výhled neruší žádná centrálně montovaná konzola, má obsluha nerušený výhled na pracovní plochu. Pneumatiky stejného rozměru Vlastnost, která obsluze nabízí na stavbě více možností Lepší průchodnost terénem Stroj 434E může pracovat na pracovních plochách, které omezují možnosti použití strojů se standardními pneumatikami nestejného rozměru. Vysoká průchodnost terénem a nižší tlak pneumatik na půdu umožňuje stroji pracovat ve velmi špatných terénních podmínkách, jako je tomu na staveništích na zelené louce a při polních pracích v zemědělství. Tento stroj se dostane na plochy, které jsou mimo možnosti velké většiny ostatních typů strojů, což zvyšuje jeho produktivitu a využití. Zvýšená výkonnost nakládacího zařízení Díky vynikající výšce zdvihu ve spojení s větší lopatou a vysokou vylamovací silou může stroj 434E provádět vysoce produktivní nakládací práce, jako je plnění násypek, převážení objemného materiálu, shrnování a překládání. Volba pneumatik Stroj 434E se dodává s pneumatikami 24" nebo 28", ať již diagonálními nebo radiálními. To umožňuje zvolit správné pneumatiky vyhovující dané aplikaci nebo rozpočtovým možnostem. Řízení všech kol (AWS) jako standardní vybavení Stroj 434E je vybaven systémem AWS, který umožňuje volbu řízení 2 kol, řízení po kružnici nebo krabí řízení, což poskytuje vynikající poloměr zatáčení a manévrovatelnost při práci na stísněných pracovištích. 4

5 Pracoviště Kabina strojů řady E. Komfort, výhled, styl vše v jednom! Kabina rýpadla-nakladače 434E je svým řešením určena soudobým posádkám. Kabina strojů řady E poskytuje maximální komfort, snadné ovládání a svým moderním stylem odpovídá současným nárokům posádek. Zaoblené skleněné plochy kabiny poskytují lepší výhled a více prostoru v kabině. Díky šířce kabiny je zde dostatek místa pro lepší otáčení sedačky při přechodu z jednoho provozního režimu na druhý. Komfort kabiny je zvýrazněn použitím prvotřídní vzduchem odpružené sedačky omezující vznik únavy obsluhy. Snadno otevíratelné zadní okno z jednoho kusu poskytuje obsluze vynikající větrání a výhled. Zadní stěrač snadno očistí velkou plochu zadního okna a tím zajišťuje skvělou viditelnost pracovní plochy i při práci za deště nebo v prašných podmínkách. Vynikající ergonomické řešení zabezpečuje snadnou dosažitelnost všech ovládacích prvků z místa obsluhy, všechny kabiny jsou standardně zaskleny tónovaným sklem. Další vybavení, jako je dálkové ovládání stabilizačních opěr, velké nastavitelné ventilační výdechy v celé kabině a snadno čitelné přístroje, poskytuje obsluze komfortní pracovní prostředí, které snižuje únavu obsluhy a zvyšuje produktivitu. 5

6 Pohodlí obsluhy Pracovní prostředí bylo navrhováno s ohledem na obsluhu. Vibrace Společnost Caterpillar si je vědoma, že rýpadla-nakladače pracují často v nejná ročnějších prostředích. Zvládnutím normálních vibrací stroje vyvolaných těmito drsnými podmínkami se zvýší efektivnost a produktivita obsluhy. Vybavení rýpadla-nakladače 434E, jak standardní, tak volitelné, tyto vibrace omezuje. Systém HVAC (topení a klimatizace) Stroj 434E může být vybaven volitelnou výkonnou klimatizací, která společně s dobrým větráním poskytuje obsluze příjemné pracovní prostředí i při nejvyšších venkovních teplotách. Ventilační systém také zabezpečuje četné možnosti odmlžování, odmrazování a topení. Pracovní světla Rýpadlo-nakladač 434E je vybavené nastavitelnými předními a zadními pracovními světly. To umožňuje obsluze nasměrovat světlo tam, kam je potřeba, a zajistit tak maximální osvětlení pra covní plochy. Vzduchový filtr pro kabinu Stroj 434E je vybaven snadno přístupným vzduchovým filtrem kabiny, který je umístěný v prostoru pravého zadního blatníku. Sání vzduchu pro kabinu je umístěno dostatečně vysoko pro mini mální přisávání prachu do filtru. Kabina Rýpadlo-nakladač 434E se dodává se 2 typy kabin, což umožňuje nejlepší přizpůsobení individuálním požadavkům obsluhy. Nosná ložiska kabiny Kabina je k hlavnímu rámu upevněna pomocí pružných závěsů pro omezení vibrací a hluku, což poskytuje obsluze komfortní pracovní prostředí. Odpružená sedačka Cat Hlavní rozhraní mezi strojem a obsluhou je optimální a vzduchově odpružené sedadlo Cat poskytuje obsluze komfortní sezení, což zaručuje vysokou produktivitu při minimální únavě. 6

7 Všestrannost nakladače Nakládací zařízení 434E má nyní ještě vyšší výkonnost. Vynikající výkonnost nakládacího zařízení Nakládací zařízení s paralelním mechanismem stroje 434E je standardně vybaveno samonivelací pro zajištění rychlejších cyklů nakládání. Díky konstrukci zaměřené na výkon má stroj 434E vysokou vylamovací sílu, která obsluze umožňuje naplnit lopatu i v nejhorších terénních podmínkách a současně zajišťuje bezpečné zvedání paletizovaného nákladu. Stroj 434E se dodává buď s univerzální (GP), nebo víceúčelovou (MP) lopatou a lze jej přesně přizpůsobit potřebám prováděné práce. Výhled na pracovní nástroje je díky úzké zešikmené kapotě a rozbíhajícím se zvedacím ramenům vynikající a okraje lopaty jsou v přímém zorném poli obsluhy. Veliká roura hnacího hřídele zajišťuje torzní tuhost, která je nutná při srovnávání nebo zvedání těžkých objektů nepravidelného tvaru nakládací lopatou. Ovládání joystickem Joystick nakládacího zařízení, který je pro pohodlí obsluhy ergonomicky umístěný, ovládá víceúčelovou lopatu a pomocná hydraulická zařízení, pokud je jimi stroj vybaven. Systém tlumení rázů při pojezdu (systém RCS) Osvědčený systém Caterpillar pro tlumení rázů při pojezdu je volitelné vybavení, které omezuje houpání a kolébání stroje a umožňuje obsluze plynulý pojezd při jakémkoliv využití stroje, včetně převážení materiálu a pojezdu po vozovkách, nebo zjednodušuje pohyb po staveništi. Jako pohlcovač rázů je použit tlakový akumulátor, který omezuje podélné houpání stroje a zabezpečuje plynulý pojezd na nerovném terénu. Systém se zapíná/vypíná vypínačem na přední ovládací konzole. Zařízení pro návrat do polohy nabírání Rýpadlo-nakladač 434E je standardně vybavené systémem pro automatický návrat do polohy nabírání. Systém zkracuje časy nakládacích cyklů automatickým uvedením nakládací lopaty do polohy pro nabírání při spuštění ramen. V okamžiku, kdy jsou ramena nakladače spuštěna na úroveň země, je lopata ve správné poloze připravená pro další nakládání. Hydraulické rychloupínací zařízení pracovních nástrojů (volitelné vybavení) Rýpadlo-nakladač 434E se dodává s volitelným rychloupínacím zařízením rozšiřujícím využitelnost nakladače o nejrůznější pracovní nástroje Cat. 7

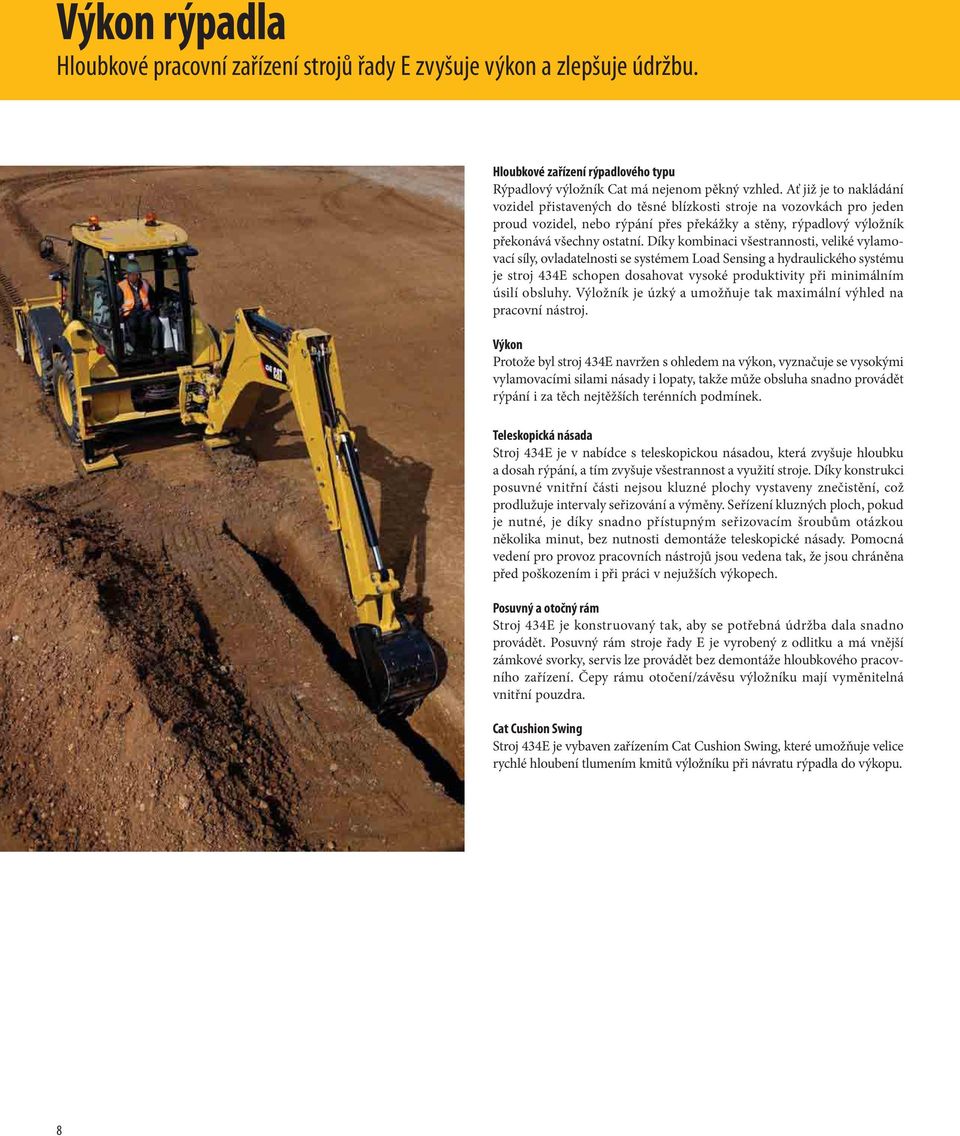

8 Výkon rýpadla Hloubkové pracovní zařízení strojů řady E zvyšuje výkon a zlepšuje údržbu. Hloubkové zařízení rýpadlového typu Rýpadlový výložník Cat má nejenom pěkný vzhled. Ať již je to nakládání vozidel přistavených do těsné blízkosti stroje na vozovkách pro jeden proud vozidel, nebo rýpání přes překážky a stěny, rýpadlový výložník překonává všechny ostatní. Díky kombinaci všestrannosti, veliké vylamovací síly, ovladatelnosti se systémem Load Sensing a hydraulického systému je stroj 434E schopen dosahovat vysoké produktivity při minimálním úsilí obsluhy. Výložník je úzký a umožňuje tak maximální výhled na pracovní nástroj. Výkon Protože byl stroj 434E navržen s ohledem na výkon, vyznačuje se vysokými vylamovacími silami násady i lopaty, takže může obsluha snadno provádět rýpání i za těch nejtěžších terénních podmínek. Teleskopická násada Stroj 434E je v nabídce s teleskopickou násadou, která zvyšuje hloubku a dosah rýpání, a tím zvyšuje všestrannost a využití stroje. Díky konstrukci posuvné vnitřní části nejsou kluzné plochy vystaveny znečistění, což prodlužuje intervaly seřizování a výměny. Seřízení kluzných ploch, pokud je nutné, je díky snadno přístupným seřizovacím šroubům otázkou několika minut, bez nutnosti demontáže teleskopické násady. Pomocná vedení pro provoz pracovních nástrojů jsou vedena tak, že jsou chráněna před poškozením i při práci v nejužších výkopech. Posuvný a otočný rám Stroj 434E je konstruovaný tak, aby se potřebná údržba dala snadno provádět. Posuvný rám stroje řady E je vyrobený z odlitku a má vnější zámkové svorky, servis lze provádět bez demontáže hloubkového pracovního zařízení. Čepy rámu otočení/závěsu výložníku mají vyměnitelná vnitřní pouzdra. Cat Cushion Swing Stroj 434E je vybaven zařízením Cat Cushion Swing, které umožňuje velice rychlé hloubení tlumením kmitů výložníku při návratu rýpadla do výkopu. 8

9 Hydraulický systém Hydraulický systém typu Load sensing s dělením průtoku (tzv. flow-sharing) přizpůsobuje výkon a průtok oleje dané potřebě kde to potřebujete a kdy to potřebujete. Rozvaděče se sdílením průtoku (tzv. flow sharing) Stroj 434E je vybavený hydraulickými rozvaděči se sdílením průtoku, které zajišťují správný tok oleje do pracovních válců, poskytují lepší ovladatelnost a eliminují nedostatek oleje při provozu více funkcí, jako např. srovnávání hloubkovou lopatou. Technické vybavení Stroj 434E je vybaven vysoce účinným pístovým čerpadlem s proměnným výkonem. Spolehlivé a vysoce výkonné hydraulické hadice, opatřené dvěma vrstvami silného ocelového opletení, mají armatury těsněné O-kroužky a celý robustní systém má vysokou životnost a odolnost proti poškození tlakovými špičkami a hydraulickými pulsacemi. Výkonnost hydraulického systému Jen zřídka se stane, že budete celou dobu pracovat na plný výkon, takže proč by měl stroj běžet nejvyšší rychlostí a spotřebovávat více paliva, dělat větší hluk a více se opotřebovávat? Stroj 434E má uzavřený hydraulický systém typu Load sensing, který dokonale přizpůsobuje výkon a průtok okamžitým požadavkům pracovního úkolu. Takže ať už jde o hloubení příkopů, nebo opatrné kopání kolem rozvodů, je ovládání vždy plně pod kontrolou. Při použití stroje pro nakládání a převážení je důležitá rychlost, a proto systém přizpůsobí průtok potřebě tak, aby práce byla provedena rychle a efektivně. Pokud systém právě nepracuje a požadavky na něj jsou minimální, jsou nižší také parazitní ztráty energie a k dispozici je větší výkon pro pohon kol při nakládání nebo jízdě, což zvyšuje produktivitu. 9

10 Pracovní nástroje Rozšiřují využitelnost vašeho stroje 434E širokou nabídkou, ze které si vyberete podle svých potřeb. Hloubkové lopaty Společnost Caterpillar nabízí celou řadu hloubkových lopat odpovídajících nejrůznějším požadavkům, včetně: Lopata pro standardní použití (SD). Používá se tam, kde může lopata snadno vnikat s malými rázy do středně abrazivních materiálů. Zesílená lopata (HD). Používá se pro práce v rozpadlé skále nebo s kamenivem, ve zmrzlé půdě a vysoce abrazivních materiálech. Lopata pro extrémní podmínky. Používá se pro práce ve vysoce abrazivním materiálu při výskytu značných rázů. Velkoobjemová lopata. Stejně odolné provedení jako u lopaty HD, ale delší poloměr špiček zabezpečuje zvětšení objemu lopaty. Provozní životnost Lopaty pro rýpadla Cat mají vynikající životnost a následující vlastnosti: Tlusté řezné břity. Systém DRS (systém úhlopříčné retence) umožňuje snadnější výměnu čepů na zubech a větší pevnost. Tlustší otěrový materiál na bočních deskách pro lepší vyztužení a menší opotřebení. Identifikační (ID) štítky na všech lopatách, kde je uvedeno objednací číslo, rozměry záběrových součástí (GET) a kompatibilita se strojem. Rozměry Pracovní nástroje se dodávají v širokém sortimentu rozměrů, od mělkých lopat rozměru 228 mm pro kabelové výkopy, přes různé příkopové čisticí lopaty, až po velkoobjemové lopaty rozměru 914 mm pro výkonné rýpání. Rychloupínací zařízení pracovních nástrojů pro nakládací a pro hloubkové zařízení Pro nakládací zařízení se dodává hydraulické rychloupínací zařízení, pro hloubkové zařízení se jako volitelné vybavení dodává mechanické rychloupínací zařízení. Posádkám strojů, které požadují rychlé výměny nástrojů, může volba obou rychloupínacích zařízení ušetřit hodně času, peněz i námahy. Hydromechanické pracovní nástroje Společnost Caterpillar zkonstruovala řadu hydromechanických, se strojem dokonale sladěných pracovních nástrojů umožňujících optimální výkonnost, k nimž patří: Rýpadlo Nakladač Hydraulické kladivo H65 Úhlově nastavitelné zametací zařízení Spirálový vrták Sběrné zametací zařízení Vibrační deska Silniční fréza Poraďte se se zástupcem společnosti Caterpillar, který vás seznámí s celou nabídkou nástrojů pro určité kombinace se strojem. 10

11 Hnací soustava Standardní převodovka rýpadla-nakladače 434E umožňuje rychlost 40 km/hod méně času na vozovce, více času na pracovišti. Řízení všech kol (AWS) jako standardní vybavení Stroj 434E je vybaven řízením všech kol (AWS), což umožňuje řízení dvou kol (2WS), řízení po kružnici nebo krabí řízení pro stísněné situace. Stroj má proto daleko lepší manévrovací schopnosti v omezeném pracovním prostoru. Motor Cat Stroj 434E se dodává buď s přeplňovaným motorem 3054C, který splňuje emisní limity Stupeň II směrnice EU 97/68/ES, nebo s přeplňovaným motorem s dochlazováním C4.4, který splňuje emisní limity Stupeň IIIA směrnice EU 2004/26/ES. Volba výkonu umožňuje přizpůsobit možnosti stroje potřebám zákazníka. Jsou to spolehlivé čtyřválcové, čtyřdobé vznětové motory s přímým vstřikováním paliva, standardně vybavené žhavicími svíčkami pro optimalizaci spouštění při nízkých okolních teplotách. To umožňuje spolehlivé spouštění při teplotách až do 18 C. Všechny motory jsou vybaveny spolehlivým vodním čerpadlem hnaným ozubeným převodem a trvanlivým předním a pomocným víceklínovým řemenem s automatickým napínáním pro delší životnost a nižší provozní náklady. Vzduchový filtr Suchý vzduchový filtr s axiálním těsněním s pevným hrubým filtrem a automatický integrovaný odlučovač prachových částic prodlužují životnost vzduchového filtru při práci v prašném prostředí, čímž dochází k prodloužení servisní doby a snížení nákladů. Nápravy a brzdy Zadní náprava Cat pro vysoké zatížení má uzavřenou konstrukci s vícelamelovým kevlarovým brzdovým systémem. Tento systém v olejové lázni je samostavitelný a dovoluje činnost stroje v nejnáročnějším prostředí. Systém má dva brzdové pedály pro dělené brzdění umožňující dobrou manévrovatelnost ve stísněných pracovních podmínkách. Volitelná automatická převodovka Autoshift Práce s automatickou převodovkou je rychlejší. Automatická převodovka Autoshift zabezpečuje automatické řazení mezi pěti rychlostními stupni dopředu a třemi dozadu. Stroj nemá řadicí páku instalovanou na podlaze kabiny, takže obsluha má více místa a lepší přístup pravými dveřmi. Uzávěrka diferenciálu Standardně montovaná ručně ovládaná uzávěrka diferenciálu zadní nápravy poskytuje maximální trakci ve špatných terénních podmínkách. 11

12 Údržba Nízké provozní náklady znamenají lepší návratnost vašich výdajů. Omezení požadavků na údržbu Stroj 434E je vybavený odklopnou kapotou umožňující přístup ke všem místům kontroly nebo doplňování náplní, ke vzduchovému filtru, nádobkám ostřikovačů, vizuálním indikátorům a podobně. Stroje řady E pokračují v tradici výkyvných náprav, hnacích hřídelí s univerzálními klouby, radiálních čepů a dalších součástí utěsněných na dobu životnosti. Denní údržba, která může být nepříjemnou povinností plně vytížených obsluh, je u stroje 434E omezena na minimum. Konstrukce výložníku a násady Konstrukce výložníku a násady dovoluje provádět všechna seřízení z důvodu opotřebení s ponecháním násady na místě, pouze s použitím jednoduchého klínového stavěcího mechanismu žádné demontáže a podkládání destiček vymezovacími podložkami. Také vzpěry stabilizačních opěr jsou nastavitelné z vnějšku, což zkracuje čas prostojů a odstraňuje dřívější potíže. Filtry Cat Všechny filtry Cat jsou instalované ve svislé poloze, aby nedocházelo k rozlévání náplní a kontaminaci oleje. Jsou to také filtry s vysokou filtrační schopností, které zachycují z oleje i ty nejdrobnější částice, a udržují tak plynulý chod motoru, převodovky a hydraulického systému po dlouhá léta. Plánované odběry vzorků oleje Váš prodejce Cat je schopen zajistit Caterpillar S O S SM. To umožní analyzovat stav opotřebení před vznikem problémů, čímž lze předejít předčasné poruše a naplánovat potřebnou opravu, aby se snížily náklady a zkrátily prostoje. 4 Zákaznická podpora Nabízí nízké provozní náklady s vynikajícími službami zástupců včetně volby z různých programů. Nabídka Servisních smluv (CSA) Zástupce společnosti Cat vám nabídne komplexní podporu formou Servisních smluv, které mohou být individuálně přizpůsobeny vašim finančním potřebám a požadavkům. Můžete si vybrat z rozsáhlé nabídky počínaje Smlouvou o preventivních diagnostických prohlídkách včetně programu S O S až po Smlouvu o provádění údržby. Chraňte svou hodnotnou investici a mějte přehled, jaké budou vaše měsíční platby pro bezproblémové udržení vaší činnosti. Financování Seznámili jste se s širokou nabídkou služeb, které vám může zástupce společnosti poskytnout pro financování stroje? Můžete si vybrat z různých možností financování šitých na míru podle vašich požadavků. Volba stroje Zástupce společnosti Cat vám pomůže orientovat se při rozhodování o koupi stroje na základě vašich požadavků a napoví, jak udržet provozní náklady na minimu. Je stroj, který máte na mysli, skutečně ten nejlepší pro vaši činnost, nebo by bylo vhodnější jiné zařízení? Pracovní techniky Zástupce společnosti Cat vám doporučí pracovní techniky pro váš stroj, které přispějí k minimalizaci opotřebení, maximalizaci produktivity a snížení provozních nákladů. Renovované komponenty (součásti Reman ) Nejefektivnějším způsobem opravy stroje může někdy být použití renovovaných (Reman) komponentů. Komponenty Reman jsou renovovány podle původní specifikace zkušenými mechaniky v závodu Cat Reman z původních součástí. Na komponenty Reman se poskytuje záruka v délce 1 rok. 12

13 Technické údaje 434E Motor Cat 3054* C4.4** Přeplňovaný Přeplňovaný Jmenovitý výkon (standardní) 2200 ot/min 2200 ot/min Celkový SAE J ,5 kw/101 k 74,5 kw/101 k Čistý ISO kw/97 k 71 kw/97 k Čistý 80/1269/EHS 71 kw/97 k 71 kw/97 k Čistý nárůst točivého momentu při 1400 ot/min 26 % 23 % Čistý nárůst točivého momentu při 1400 ot/min 74,5 kw/101 k 408 Nm 400 Nm Vrtání 105 mm 105 mm Zdvih 127 mm 127 mm Zdvihový objem 4,4 litru 4,4 litru Údaje o výkonu motoru v koních (k) zde i na titulní straně jsou v metrických jednotkách. Uvedený čistý výkon je výkon na setrvačníku motoru, je-li motor vybavený ventilátorem chladiče, vzduchovým filtrem, tlumičem výfuku a alternátorem. Motor pracuje do maximální provozní výšky 3000 m. * Motor odpovídá emisním požadavkům Směrnice EU 97/68/ES Stupeň II. ** Motor odpovídá emisním požadavkům Směrnice EU 2004/26/ES Stupeň IIIA. Přední a pomocný víceklínový řemen mají automatické napínání pro delší životnost a nižší provozní náklady. Konstrukce hlavy válců z vysoce pevné legované litiny, s mimořádnou tloušťkou stěny a desky hlavy. Přesně odlité sací a výfukové kanály pro zabezpečení optimálního proudění vzduchu. Systém přímého vstřikování pro přesnou dodávku paliva. Samonasávací elektrické plnicí čerpadlo pro snadnější spouštění při nízkých okolních teplotách. Palivový systém s jedním filtrem pro snížení nákladů na údržbu. Velký točivý moment při nízkých otáčkách motoru pro lepší výkonnost stroje. Suchý vzduchový filtr s axiálním těsněním a vestavěným automatickým odlučovačem prachu k zabezpečení efektivnějšího předčištění vzduchu. Stejnosměrný 12voltový systém spouštění a dobíjení, s bezúdržbovým akumulátorem 750 CCA ze skupiny Group 31 (750 ampér při protáčení studeným motorem). Vlastnosti Písty se třemi pístními kroužky vyrobené ze siluminové slitiny s vysokou pevností a maximální tepelnou vodivostí. Kovaný klikový hřídel z chrom-molybdenové oceli s nitrocementovanými čepy. Přední a zadní olejové těsnění klikového hřídele je břitové těsnění Viton, jehož součástí je i prachový břit. Sací ventily z žáruvzdorné chrom-křemíkové oceli a stellitem potažené výfukové ventily pro dlouhou životnost motoru. Vysoce pevný blok válců z ocelolitiny je monoblokové konstrukce deep-skirt pro zvýšení pevnosti a dlouhou životnost. Nápravy Pohon všech kol (AWD) jako standardní vybavení a řízení všech kol (AWS). Vlastnosti Zesílená (HD) zadní náprava s vestavěnými samostavitelnými brzdami, uzávěrkou diferenciálu a s koncovými převody. Pohon všech kol (AWD) se zapíná přepínačem na panelu přední ovládací konzoly nebo se zapne při sešlápnutí brzdového pedálu, které vede k brzdění všech kol. Pohon AWD lze zapnout za chodu, při zatížení a při jakémkoliv rychlostním stupni dopředu i dozadu. Pohon AWD má vnější koncové převody usnadňující údržbu. Systém pohonu všech kol (AWD) je instalovaný na výkyvné nápravě, je trvale utěsněný a mazaný, nevyžaduje denní údržbu. Dvojčinný válec řízení s úhlem natočení 19 zvyšuje manévrovací schopnosti stroje. Řízení všech kol (AWS). Pneumatiky stejného rozměru 24" nebo 28". Řízení všech kol Čistě hydrostatický systém řízení ovládaný ruční odměřovací jednotkou. Pro dosažení maximální manévrovatelnosti stroje má obsluha k dispozici tři různé režimy: Režim řízení dvou kol Režim řízení po kružnici Krabí řízení Systém řízení s posilovačem Hydrostatický Válec řízení, jeden (1) dvojčinný (AWD) Přední Zadní Vrtání 85 mm 85 mm Zdvih 48 mm 63 mm Průměr táhla 42 mm 42 mm Kružnice zatáčení Řízení 2 kol mm Řízení po kružnici mm Brzdy Zcela uzavřené, hydraulické, lamelové. Vlastnosti Hydraulicky ovládané vícekotoučové kevlarové brzdy v olejové lázni na vstupní hřídeli koncových převodů. Zcela uzavřené a utěsněné. Samostavitelné. Dva brzdové pedály mohou být pro jízdu po komunikacích propojeny. Parkovací/nouzové brzdy jsou nezávislé na systému provozních brzd. Parkovací brzda se ovládá mechanicky ruční pákou umístěnou v pravé ovládací konzole. Vyhovuje požadavkům normy ISO 3450:

14 Technické údaje 434E Objemy provozních náplní litry Chladicí soustava 25,0 Palivová nádrž 160,0 Motor s olejovým filtrem 7,6 Převodovka AWD 19,0 Zadní náprava (řiditelná) Střední skříň 16,0 Přísada do střední skříně 0,5 Konec kola/koncový převod (objem na každé straně) 1,7 Přední náprava AWD Střední skříň 14,0 Konec kola/koncový převod (objem na každé straně) 0,7 Hydraulický systém 79/99 Hydraulická nádrž 40 Převodovka Standardní plně synchronizovaná automatická převodovka má 5 rychlostních stupňů vpřed a 3 pro zpětný chod. Trvalý záběr ozubených kol všech rychlostních stupňů umožňuje řadit všechny stupně nahoru i dolů při zatížení. Systém neutrál-start nedovolí spouštění motoru při zařazeném rychlostním stupni. Volnoběžka měniče točivého momentu umožňuje volné otáčení statoru měniče při vysokých rychlostech pojezdu s malým zatížením, např. při jízdě po komunikacích. Neutralizace převodovky Ručně řazená neutralizace převodovky k usnadnění řazení za pohybu při plných otáčkách motoru během cyklu nakládání. Elektricky ovládané řazení dopředu/ dozadu přes předlohu Vhodně umístěná ovládací páka ručního řazení umožňuje okamžité změny směru pojezdu dopředu a dozadu přes výkonové hydraulické spojky. Měnič točivého momentu Jednostupňový, max. převodový poměr 2,64. Rychlosti pojezdu Rychlosti pojezdu rýpadla-nakladače s pohonem všech kol (AWD) na plný plyn, se zadními pneumatikami 16,9 24. Autoshift (automatické řazení) (volitelné vybavení) Vpřed km/hod 1. přev. stupeň 5 2. přev. stupeň 9 3. přev. stupeň přev. stupeň přev. stupeň 38 Dozadu 1. přev. stupeň 5 2. přev. stupeň přev. stupeň 24 Hydraulický systém Systém typu load sensing, s konstantním tlakem. Systém typu load sensing s konstantním tlakem a proměnným průtočným množstvím zabezpečuje plnou hydraulickou sílu na řezných břitech při všech otáčkách motoru. Přispívá k nízké spotřebě paliva a jeho ovládací prvky vyžadují malou sílu. Typ S konstantním tlakem Typ čerpadla S proměnným průtokem, axiální pístové Kapacita čerpadla 156 l/min při 2200 ot/min Tlak v systému 249 bar Stanoviště obsluhy Ke standardnímu vybavení patří konstrukce ROPS/FOPS. Konstrukce ROPS (chránící při převrácení) dodávaná společností Caterpillar pro tento stroj vyhovuje kritériím podle normy ISO 3471:1994; konstrukce FOPS (chránící před padajícími předměty) podle normy ISO 3449:

15 Technické údaje 434E Hmotnosti Standardní jednostranně sklopný nakladač s univerzální nakládací lopatou objemu 1,15 m 3, standardní 610 mm hloubkovou lopatou, plus hmotnost obsluhy 80 kg a plná palivová nádrž. kg Provozní hmotnost (rozsah) Hmotnost standardního stroje 8460 Přístřešek ROPS 260 Automatické řazení 50 Klimatizace 48 Pohon všech kol 106 Víceúčelová lopata 1,15 m 3 S překlopnými vidlemi 950 Bez překlopných vidlí 791 Teleskopická násada (odpadá přední protizávaží) 229 Protizávaží Základní 115 Nasazovací jedno 235 Nasazovací max. 485 Minimální doporučovaná protizávaží: Hnací soustava AWD Univerzální lopata 250 Víceúčelová lopata Základní Víceúčelová lopata s překlopnými vidlemi Základní Teleskopická násada Hnací soustava AWD Univerzální lopata 485 Víceúčelová lopata 235 Víceúčelová lopata s překlopnými vidlemi 115 Vlastnosti kabiny Standardní Deluxe Pravé otevírací dveře s otevíracím oknem Levé otevírací dveře s otevíracím oknem 2 zadní boční pevná okna 2 zadní boční otevírací okna Standardní vzduchem odpružená sedačka Vzduchem odpružená sedačka Deluxe 8 pracovních reflektorů Podlahová rohož Levá úložná konzola Úhlově nastavitelný sloupek řízení Vnější zpětné zrcátko Zásuvka pro majáček (2) Vnitřní elektrická zásuvka Příprava pro rádio, polička u stropu Přístrojová deska s modulem displeje Sluneční clona Zařízení Cat Contravision Knoflík na volantu Kryt proti vandalismu Topné těleso kabiny Klimatizace kabiny* volitelné vybavení Stabilizátory Auto-Up volitelné vybavení Bezpečnostní pás (šířka 50 mm) 15

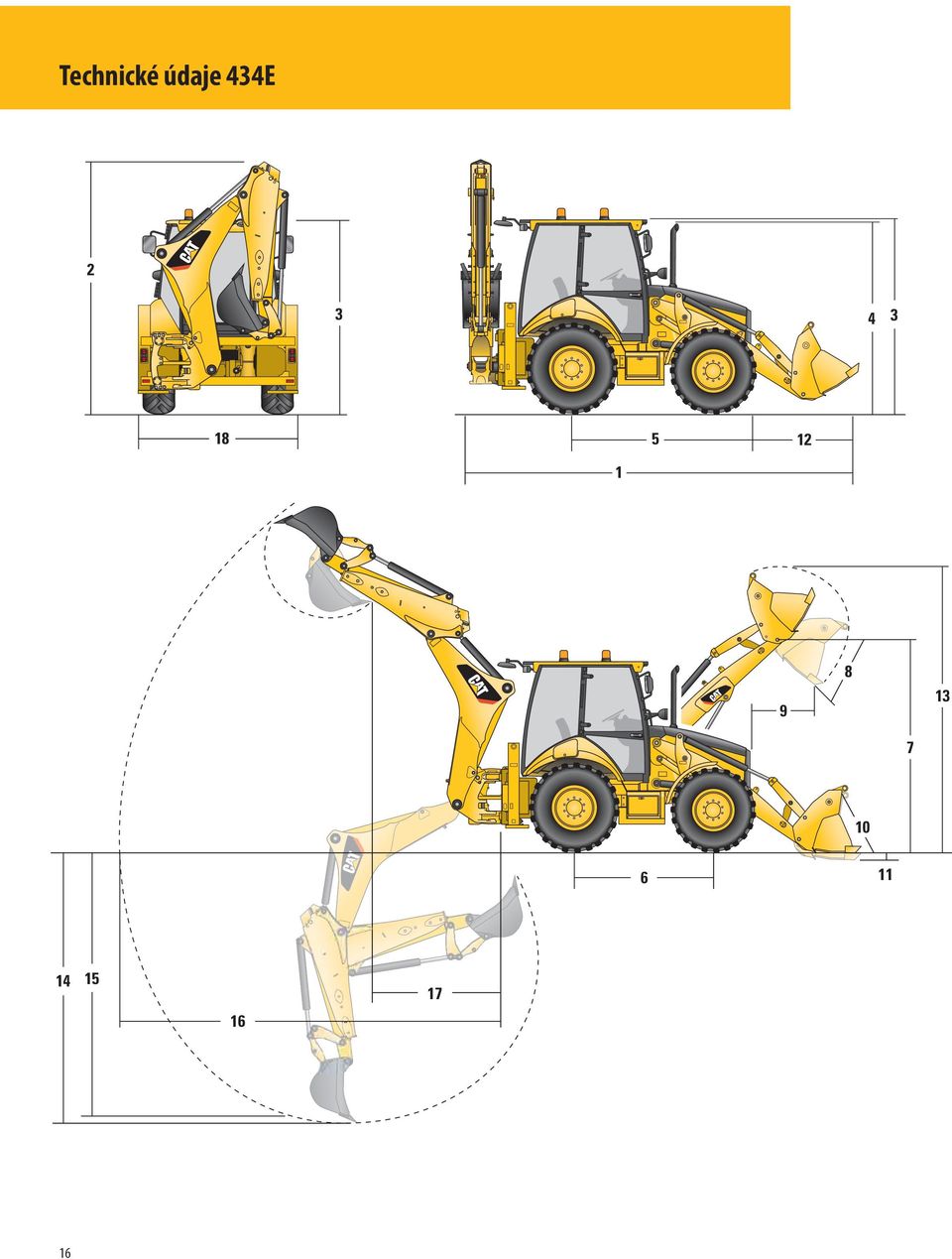

16 Technické údaje 434E

17 Technické údaje 434E Rozměry stroje Univerzální lopata Víceúčelová lopata Víceúčelová lopata s vidlemi 1 Celková délka (nakladač na zemi) S-Stick mm Celková délka (nakladač na zemi) E-Stick mm Celková přepravní délka S-Stick mm Celková přepravní délka E-Stick mm Celková přepravní výška S-Stick mm Celková přepravní výška E-Stick mm Celková šířka (standardní) mm Výška k vršku kabiny/přístřešku mm Výška k vršku výfukového komínu mm Výška k čepu závěsu nakladače (přepravní) mm Světlá výška (minimální) mm Vzdálenost osy zadní nápravy od mřížky chladiče mm Rozchod předních kol mm Rozchod zadních kol mm Rozvor (AWD) mm Rozměry a provozní parametry nakládací lopata Univerzální lopata Víceúčelová lopata Víceúčelová lopata s vidlemi Objem (dle SAE) m 3 1,15 1,15 1,15 Šířka mm Nosnost při maximální výšce kg Vylamovací síla kn Zatížení při převrácení v bodu nosnosti lopaty kg Maximální výška závěsného čepu mm Výsypný úhel v maximální výšce Výsypná výška při maximálním úhlu mm Dosah při výsypu při maximálním úhlu mm Maximální snížení lopaty na úrovni země Hloubkový dosah mm Maximální úhel úpravy terénu Šířka dozerové řezné hrany mm Vzdálenost mřížky chladiče od řezné hrany lopaty, nesená poloha mm Maximální provozní výška mm Maximální otevření čelisti mm Síla sevření čelistí lopaty kn Hmotnost (bez zubů) kg Rozměry a provozní parametry hloubkové pracovní zařízení Teleskopická násada Standardní násada Zasunutá Vysunutá 14 Hloubkový dosah, maximální SAE mm Hloubkový dosah, maximální mm Hloubkový dosah, 610 mm s plochým dnem, maximální SAE mm Hloubkový dosah, 610 mm s plochým dnem, maximální mm Dosah od otočného čepu v úrovni země mm Výška nakládání mm Dosah nakládání mm Úhel otočení Otočení lopaty Šířka stabilizátoru mm Síla lopaty při kopání kn Síla násady při kopání kn Celková dráha bočního posunutí mm

18 Standardní vybavení Standardní vybavení se může změnit. Podrobnější informace vám poskytne zástupce společnosti Cat. Vzduchový filtr, suchý, s axiálním těsněním, s předčističem a indikátorem zanesení filtru Pohon všech kol (AWD) Řízení všech kol (AWS) Alternátor, 120 A, 12 V Nemrznoucí chladicí směs (do 37 C) Výstražný zvukový signál při poruše systému Hloubková lopata, hloubkový dosah 4364 mm, posuvná do boku, rýpadlový typ Akumulátor, bezúdržbový, 750 CCA Výložník s přepravním zámkem Vzpěra zvedacího válce Brzdy, lamely Kevlar, v olejové lázni Motor Cat 3054C* (74,5 kw) nebo Cat C4.4** (74,5 kw) Háček na oděv Zámek elektrohydraulického posouvání rámu hloubkového zařízení do boku Krytování motoru Ventilátor chladiče, s ochranným krytem Rychlé řazení zpětného chodu, všechny rychlostní stupně Výstražné blikače/směrová světla Podlahová rohož, pryžová Přední náprava, výkyvná Přední maska s nárazníky Přední světlomety Měřicí přístroje: Teploměr chladicí kapaliny, palivoměr, otáčkoměr, počítadlo provozních hodin Palivová nádrž 160 litrů s plněním ze země Stabilizační opěry s patkami s rýhovanou dosedací plochou Souprava chlazení pro vysoké okolní teploty Chladič hydraulického oleje Indikátory: Zanesení vzduchového filtru, zabrzdění, chladicí kapalina motoru, olejoznak hydraulického oleje Osvětlení přístrojové desky Přední a zadní stěrač/ostřikovač s cyklovačem Spínací skříňka s přídavnou polohou Zvedací oko, lopata rýpadla (pouze neevropské země) Světlomety, pracovní (4 přední, 4 zadní) Hydraulický systém typu Load sensing, s měnitelným průtokem, s axiálním pístovým čerpadlem Zpětná zrcátka, vnější (2) Ovládací prvky stabilizačních opěr, s pilotními okruhy Zásuvka, 12 V (2) Systém řízení s posilovačem, hydrostatický Kabina s konstrukcí ROPS, s topením, odmrazováním, přetlakovaná, s ventilátorem pro cirkulaci vzduchu Bezpečnostní pás, samonavíjecí (šířka 50 mm) Sedačka, odpružená vzduchem, s látkovým potahem Ukazatele směru jízdy s automatickým vracením Filtry, instalované ve svislé poloze (palivový, motorového oleje, hydraulického a převodového oleje) Systém spouštění, s ohřevem pro usnadnění spouštění Brzdová a zadní obrysová světla (2) Přepravní zámek otočení Úhlově nastavitelný sloupek řízení Pneumatiky (2 přední, 2 zadní) Měnič točivého momentu Ovládání plynu, ruční a pedálem Převodovka, čtyřrychlostní, synchronizační Vypínač neutralizace převodovky Houkačka výstražná, přední elektrická Odlučovač vody z palivového systému Volitelné vybavení Volitelné vybavení se může změnit. Podrobnější informace vám poskytne zástupce společnosti Cat. Klimatizace kabiny Výstražná houkačka při couvání Pracovní zařízení nakládací: Univerzální lopata 1,15 m 3 Víceúčelová lopata 1,15 m 3 1,15 m 3 s vidlemi Pracovní zařízení s hloubkovou lopatou Rychloupínací zařízení, mechanické Protizávaží Na přední příčce rámu Základní Skládané Řezný břit, šroubovaný Z jednoho kusu materiálu Dvoudílný Blatníky, přední, pohon všech kol Ochranné kryty Hnacího hřídele při AWD Zuby (pro lopatu GP/MP) Zadní svítilny, pro jízdu po komunikacích Hydraulické rozvaděče, nakladač 3. rozvaděč pro lopaty GP/MP Hydraulické rozvaděče (přídavné) Standardní násada Teleskopická násada Hydraulické vedení Vedení pro kladivo na násadě Hadicové rychlospojky Osvětlení Poznávací značka, zadní Pro jízdu po komunikacích Zpětné zrcátko, vnější, velké Instalace pro manipulaci s objekty včetně zvedacího oka, zámků násady a lopaty a audiovizuálního výstražného systému Hnaný boční posun Systém tlumení rázů při pojezdu Výstražný majáček Patky stabilizačních opěr pro práci na vozovce Násada, vysouvací Skříňka na nářadí, vnější Zámky pro přepravu Ochrana proti vandalismu Zastínění kabiny * Standard pro země s méně přísnými předpisy, odpovídá stupni II Směrnice EU 97/68/ES. ** Standard pro země s přísnými předpisy, odpovídá stupni IIIA Směrnice EU 2004/26/ES. 18

19 Rýpadlo-nakladač řady E Úplná nabídka produktů. 422E Výkon motoru (celkový) 56,6 kw/77 k Ovládání Mechanické Způsob řízení Řízení 2 kol Maximální hloubka výkopu SAE (standardní násada) 4,2 m Objem nakládací lopaty 1,0 m 3 Vylamovací síla nakladače 33 kn Trhací síla násady 35 kn Trhací síla lopaty 63 kn Průtok hydraulického oleje 125 l/min 428E 432E 442E Výkon motoru (celkový) 68,5 kw/93 k 68,5 kw/93 k 74,5 kw/101 k Ovládání Mechanické Pilot Pilot Způsob řízení Řízení 2 kol Řízení 2 kol Řízení 2 kol Maximální hloubka výkopu SAE (standardní násada) 4,2 m 4,4 m 4,6 m Objem lopaty nakladače 1,0 m 3 1,0 m 3 1,0 m 3 Vylamovací síla nakladače 55 kn 55 kn 55 kn Trhací síla násady 35 kn 41 kn 46 kn Trhací síla lopaty 63 kn 63 kn 63 kn Průtok hydraulického oleje 125 l/min 156 l/min 156 l/min 434E Mechanické 434E Pilot 444E Výkon motoru (celkový) 68,5 kw/93 k 74,5 kw/101 k 74,5 kw/101 k Ovládání Mechanické Pilot Pilot Způsob řízení Kola stejného rozměru Kola stejného rozměru Kola stejného rozměru Maximální hloubka výkopu SAE (standardní násada) 4,3 m 4,3 m 4,6 m Objem lopaty nakladače 1,15 m 3 1,15 m 3 1,3 m 3 Vylamovací síla nakladače 56 kn 56 kn 55 kn Trhací síla násady 35 kn 41 kn 41 kn Trhací síla lopaty 63 kn 63 kn 63 kn Průtok hydraulického oleje 125 l/min 156 l/min 156 l/min 19

20 Rýpadlo-nakladač 434E Další informace o výrobcích Cat, o službách zástupců a o průmyslových řešeních najdete na webových stránkách Caterpillar Inc. Všechna práva vyhrazena H7HB4295 ( ) (Překlad: ) Materiály a technické údaje se mohou bez oznámení změnit. Stroje na fotografiích mohou být vyobrazeny i s dalším přídavným vybavením. Informace o volitelném vybavení vám poskytne zástupce společnosti Caterpillar. CAT, CATERPILLAR, jim příslušná loga, Caterpillar Yellow/Žlutá barva Caterpillar, a označení Power Edge, a spolu s tím zde použitá označení společnosti a produktů jsou ochrannými známkami společnosti Caterpillar a nemohou být používány bez jejího svolení
