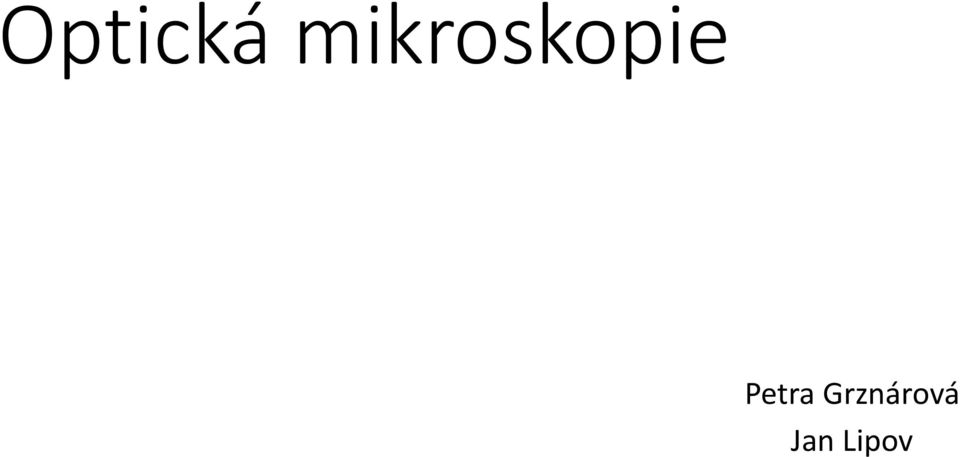

1 Optická mikroskopie Petra Grznárová Jan Lipov

2 Organizace přednášky Úvod do optické mikroskopie Fluorescence a speciální techniky fluorescenční mikroskopie Demonstrace konfokálního mikroskopu Andor

3 Od Nimrudského skla k nanoskopu Cca 3000 p.k. - Nejstarší nález opracovaného skleného artefaktupravděpodobně zápalného skla Nimrudské sklo 423 p.k. Aristophanes využití skla na zapalováni ohně 2.st. p.k. Claudius Ptolemaeus refrakce a reflexe

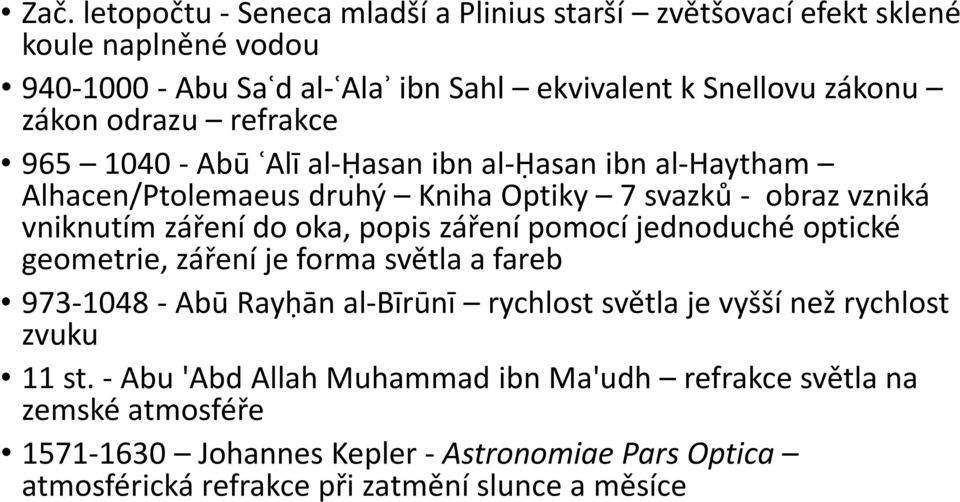

4 Zač. letopočtu - Seneca mladší a Plinius starší zvětšovací efekt sklené koule naplněné vodou Abu Saʿd al-ʿalaʾ ibn Sahl ekvivalent k Snellovu zákonu zákon odrazu refrakce Abū ʿAlī al-ḥasan ibn al-ḥasan ibn al-haytham Alhacen/Ptolemaeus druhý Kniha Optiky 7 svazků - obraz vzniká vniknutím záření do oka, popis záření pomocí jednoduché optické geometrie, záření je forma světla a fareb Abū Rayḥān al-bīrūnī rychlost světla je vyšší než rychlost zvuku 11 st. - Abu 'Abd Allah Muhammad ibn Ma'udh refrakce světla na zemské atmosféře Johannes Kepler - Astronomiae Pars Optica atmosférická refrakce při zatmění slunce a měsíce

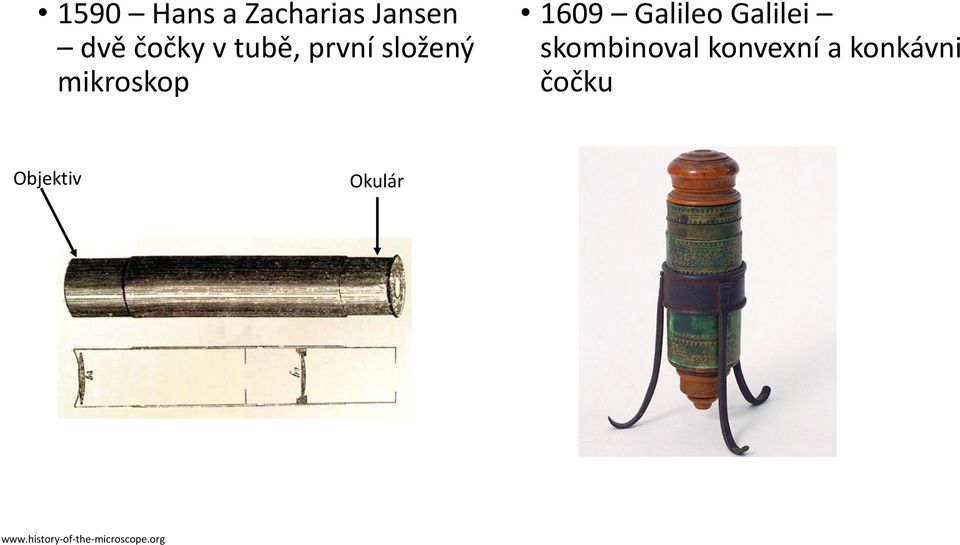

5 1590 Hans a Zacharias Jansen dvě čočky v tubě, první složený mikroskop 1609 Galileo Galilei skombinoval konvexní a konkávni čočku Objektiv Okulár

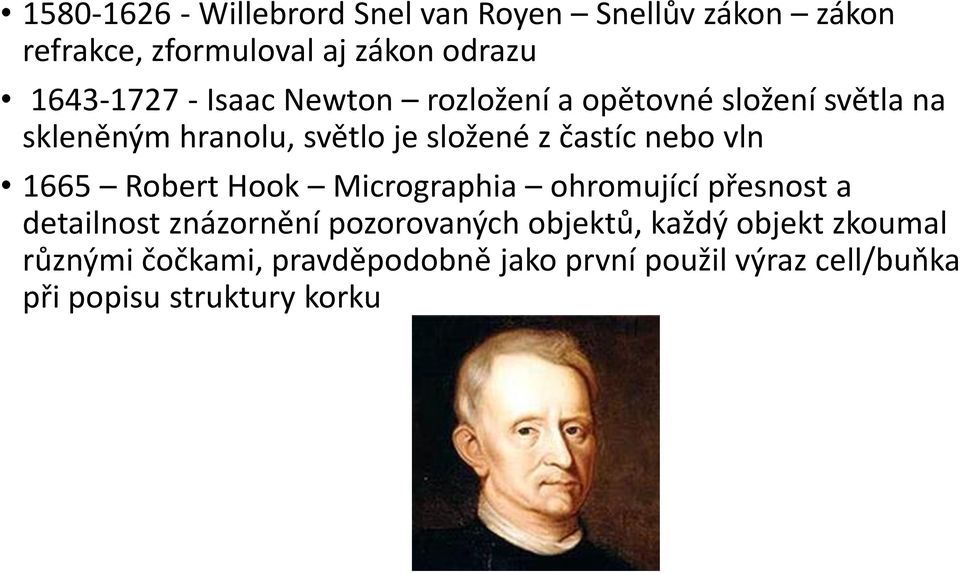

6 Willebrord Snel van Royen Snellův zákon zákon refrakce, zformuloval aj zákon odrazu Isaac Newton rozložení a opětovné složení světla na skleněným hranolu, světlo je složené z častíc nebo vln 1665 Robert Hook Micrographia ohromující přesnost a detailnost znázornění pozorovaných objektů, každý objekt zkoumal různými čočkami, pravděpodobně jako první použil výraz cell/buňka při popisu struktury korku

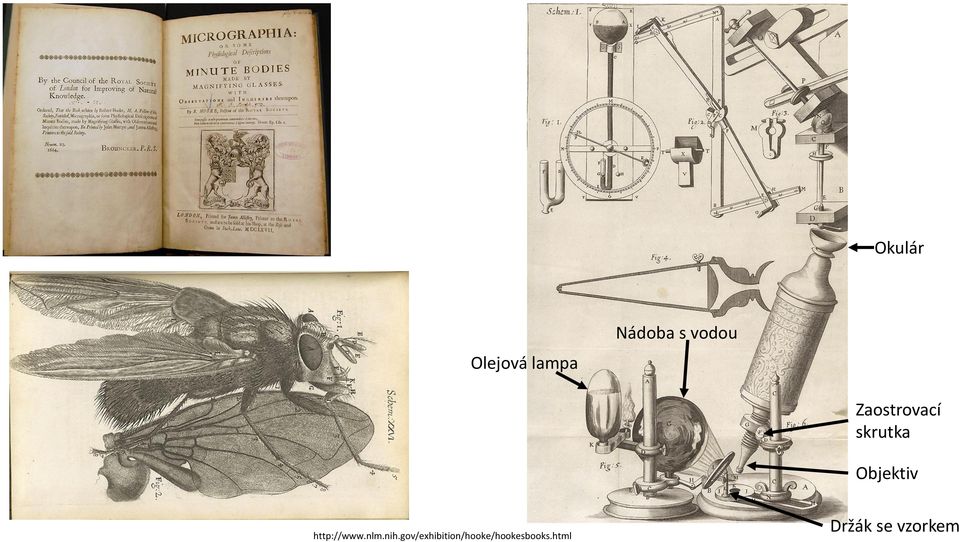

7 Okulár Olejová lampa Nádoba s vodou Zaostrovací skrutka Objektiv Držák se vzorkem

8 Antoni van Leeuwenhoek Sestrojil několik stovek mikroskopů Dosáhl zvětšení přes 200x Jako první popsal některé druhy řas Pozoroval živé spermie živočichů, krystaly, krevní buňky a mikroorganismy Zaostrovací skrutka Čočka Držák vzorku Hlavní skrutka

9

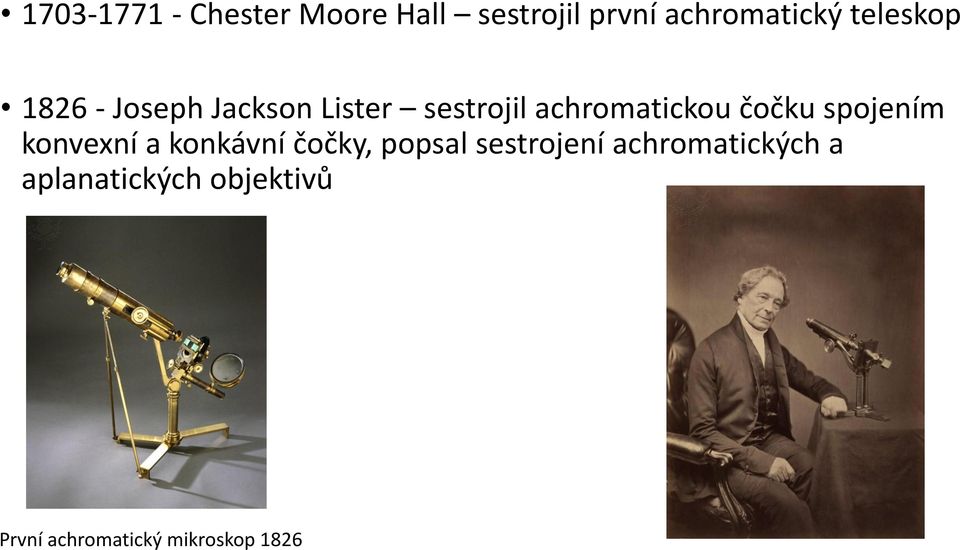

10 Chester Moore Hall sestrojil první achromatický teleskop Joseph Jackson Lister sestrojil achromatickou čočku spojením konvexní a konkávní čočky, popsal sestrojení achromatických a aplanatických objektivů První achromatický mikroskop 1826

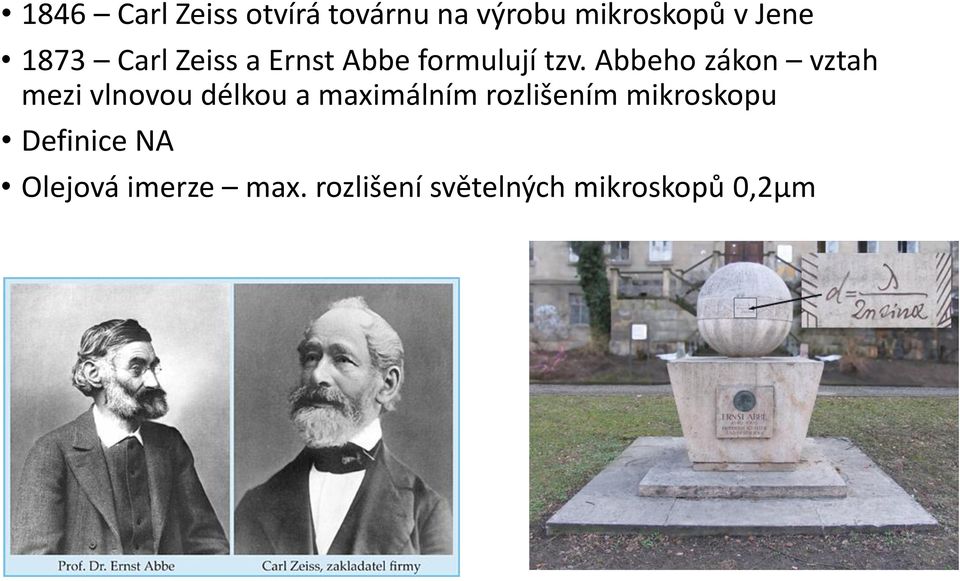

11 1846 Carl Zeiss otvírá továrnu na výrobu mikroskopů v Jene 1873 Carl Zeiss a Ernst Abbe formulují tzv. Abbeho zákon vztah mezi vlnovou délkou a maximálním rozlišením mikroskopu Definice NA Olejová imerze max. rozlišení světelných mikroskopů 0,2μm

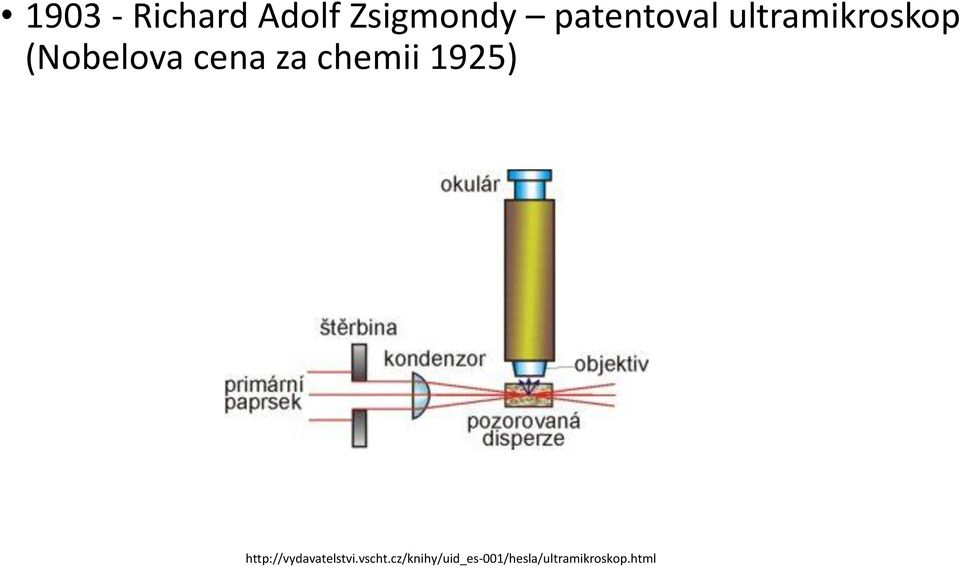

12 Richard Adolf Zsigmondy patentoval ultramikroskop (Nobelova cena za chemii 1925)

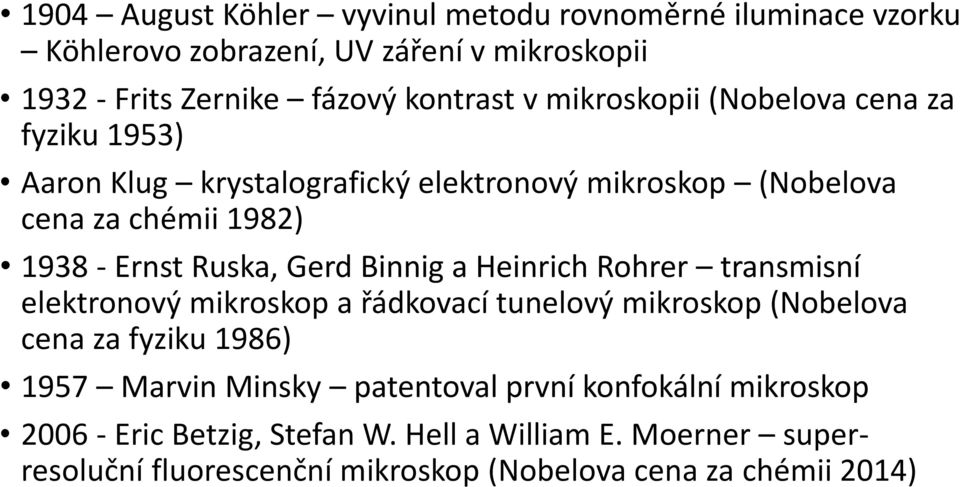

13 1904 August Köhler vyvinul metodu rovnoměrné iluminace vzorku Köhlerovo zobrazení, UV záření v mikroskopii Frits Zernike fázový kontrast v mikroskopii (Nobelova cena za fyziku 1953) Aaron Klug krystalografický elektronový mikroskop (Nobelova cena za chémii 1982) Ernst Ruska, Gerd Binnig a Heinrich Rohrer transmisní elektronový mikroskop a řádkovací tunelový mikroskop (Nobelova cena za fyziku 1986) 1957 Marvin Minsky patentoval první konfokální mikroskop Eric Betzig, Stefan W. Hell a William E. Moerner superresoluční fluorescenční mikroskop (Nobelova cena za chémii 2014)

14 Úvod do optické mikroskopie Světelná (optická) mikroskopie využívá viditelné části spektra (zvětšení cca 2000x) Elektronová mikroskopie využívá proud elektronů (zvětšení cca x)

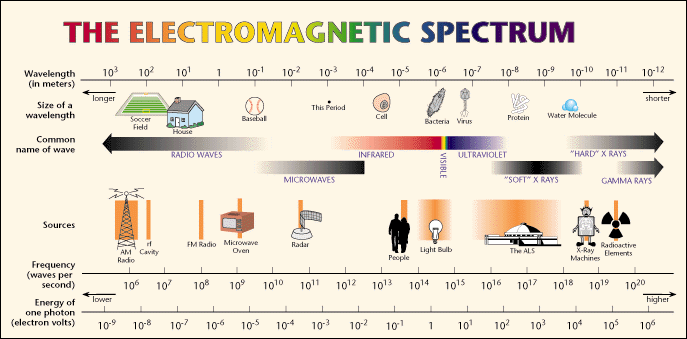

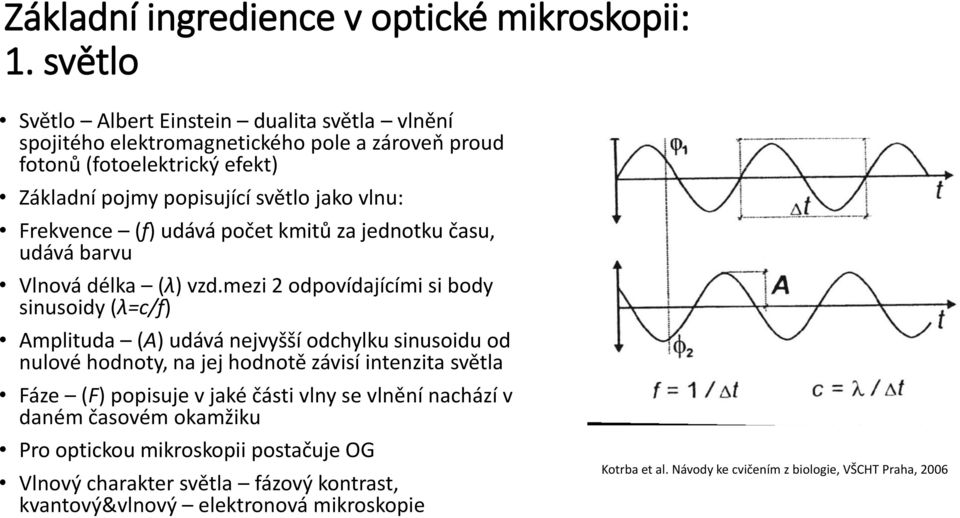

15 Základní ingredience v optické mikroskopii: 1. světlo Světlo Albert Einstein dualita světla vlnění spojitého elektromagnetického pole a zároveň proud fotonů (fotoelektrický efekt) Základní pojmy popisující světlo jako vlnu: Frekvence (f) udává počet kmitů za jednotku času, udává barvu Vlnová délka (λ) vzd.mezi 2 odpovídajícími si body sinusoidy (λ=c/f) Amplituda (A) udává nejvyšší odchylku sinusoidu od nulové hodnoty, na jej hodnotě závisí intenzita světla Fáze (F) popisuje v jaké části vlny se vlnění nachází v daném časovém okamžiku Pro optickou mikroskopii postačuje OG Vlnový charakter světla fázový kontrast, kvantový&vlnový elektronová mikroskopie Kotrba et al. Návody ke cvičením z biologie, VŠCHT Praha, 2006

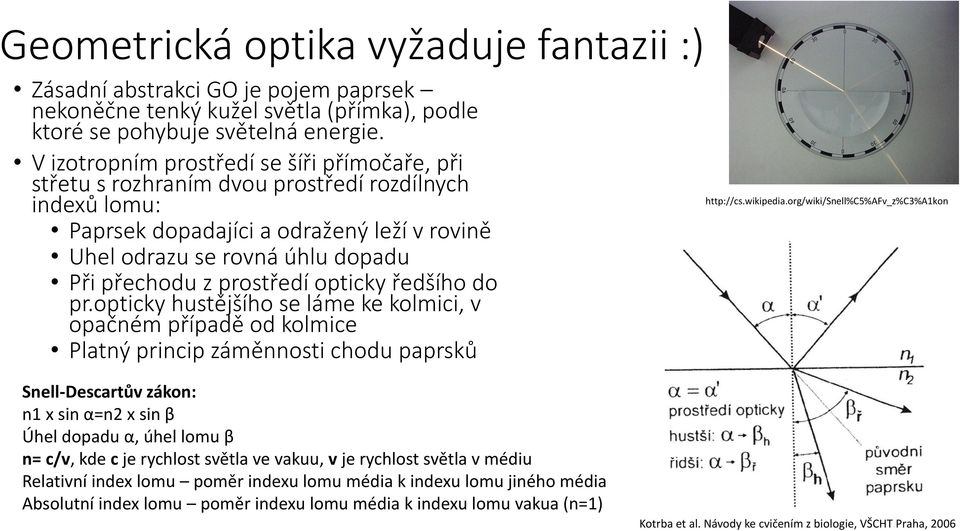

16 Geometrická optika vyžaduje fantazii :) Zásadní abstrakci GO je pojem paprsek nekoněčne tenký kužel světla (přímka), podle ktoré se pohybuje světelná energie. V izotropním prostředí se šíři přímočaře, při střetu s rozhraním dvou prostředí rozdílnych indexů lomu: Paprsek dopadajíci a odražený leží v rovině Uhel odrazu se rovná úhlu dopadu Při přechodu z prostředí opticky ředšího do pr.opticky hustějšího se láme ke kolmici, v opačném případě od kolmice Platný princip záměnnosti chodu paprsků Snell-Descartův zákon: n1 x sin α=n2 x sin β Úhel dopadu α, úhel lomu β n= c/v, kde c je rychlost světla ve vakuu, v je rychlost světla v médiu Relativní index lomu poměr indexu lomu média k indexu lomu jiného média Absolutní index lomu poměr indexu lomu média k indexu lomu vakua (n=1) Kotrba et al. Návody ke cvičením z biologie, VŠCHT Praha, 2006

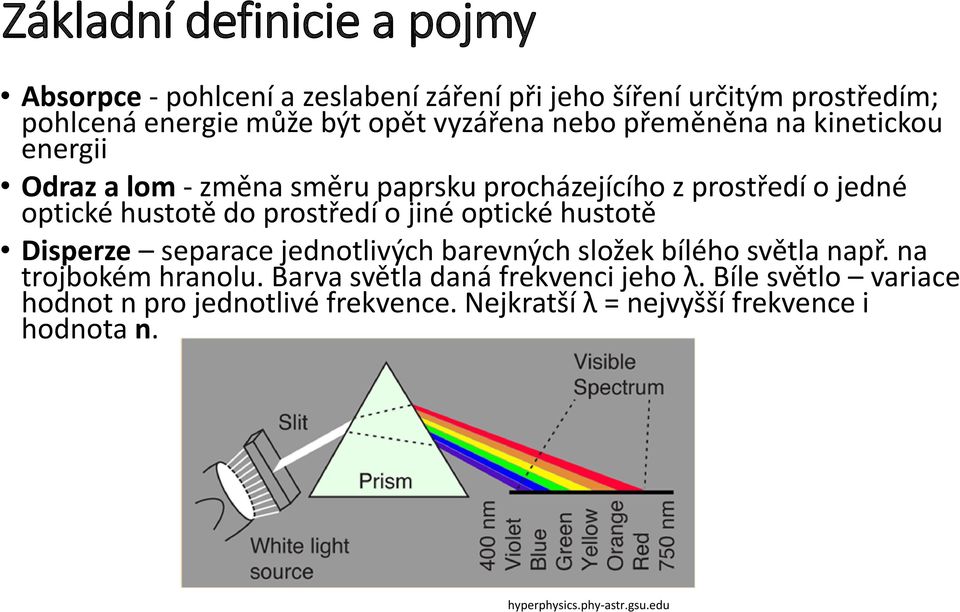

17 Základní definicie a pojmy Absorpce - pohlcení a zeslabení záření při jeho šíření určitým prostředím; pohlcená energie může být opět vyzářena nebo přeměněna na kinetickou energii Odraz a lom - změna směru paprsku procházejícího z prostředí o jedné optické hustotě do prostředí o jiné optické hustotě Disperze separace jednotlivých barevných složek bílého světla např. na trojbokém hranolu. Barva světla daná frekvenci jeho λ. Bíle světlo variace hodnot n pro jednotlivé frekvence. Nejkratší λ = nejvyšší frekvence i hodnota n. hyperphysics.phy-astr.gsu.edu

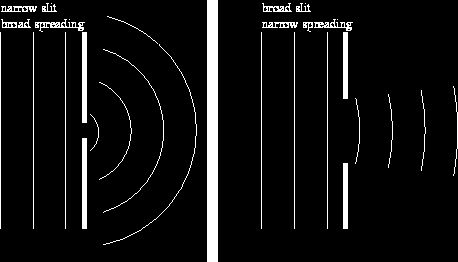

18 Interference skládání různých části 2 nebo více vlnění, která dorazila do téhož místa. Monochromatické světlo tmavé a světlé proužky, bíle světlo duhovost. Refrakce lom světla v důsledku změny optické hustoty prostředí Difrakce - (ohyb) je jev, u kterého se vlnění dostává do oblasti geometrického stínu. Tento proces lze sledovat, když prochází světlo štěrbinou, jejíž šířka je srovnatelná s vlnovou délkou světla. Za štěrbinou se na stínítku objeví difrakční neboli ohybové obrazce, tj. světlé a tmavé proužky různé šířky Polarizace - výchylky probíhají pouze v určitém směru a ne chaoticky v různých směrech en.wikibooks.org

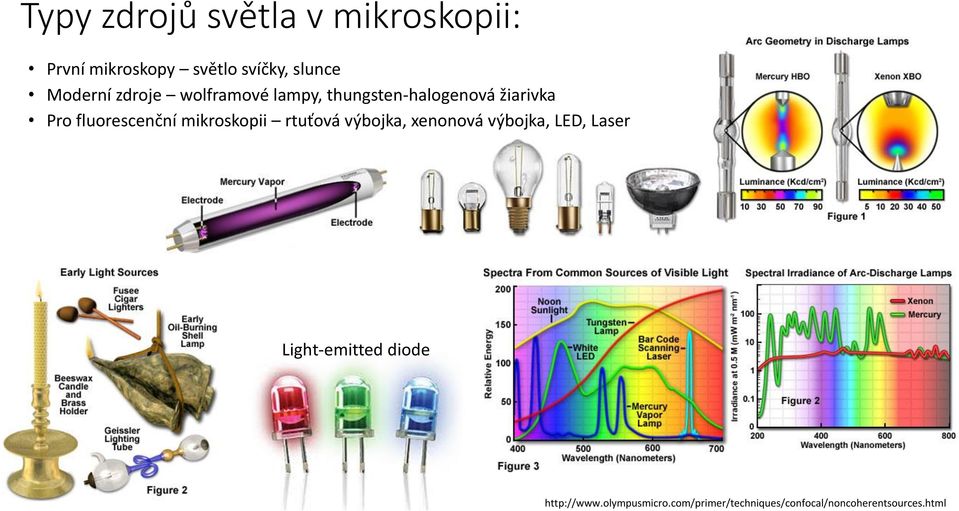

19 Typy zdrojů světla v mikroskopii: První mikroskopy světlo svíčky, slunce Moderní zdroje wolframové lampy, thungsten-halogenová žiarivka Pro fluorescenční mikroskopii rtuťová výbojka, xenonová výbojka, LED, Laser Light-emitted diode

20 Ingredience č.2: čočka Optická čočka - optická soustava dvou centrovaných ploch Optická osa čočky přímka procházející středy křivosti kulových ploch čoček a je kolmá na jejich rovinné plochy Ohnisko (F) bod, v kterém se protínají světelné paprsky (rovnoběžné s osou čočky před dopadem na čočku) po průchodu čočkou Ohnisko předmětové na straně optické soustavy, kde je předmět Ohnisko obrazové na druhé straně, kde vzniká obraz Ohnisková vzdálenost (f) vzd. ohniska od optického středu čočky (O)

21 Pro čočku spojnou platí: paprsek rovnoběžný s optickou osou po průchodu optickou soustavou probíhá obrazovým ohniskem F paprsek procházející středem optické soustavy (O) po průchodu optickou soustavou probíhá stejným směrem a neláme se paprsek procházející předmětovým ohniskem F po průchodu optickou soustavou probíhá rovnoběžně s osou optické soustavy 2 možnosti umístění předmětu vzhledem k optické soustavě: předmět se nalézá mezi ohniskem a dvojnásobnou ohniskovou vzdáleností vzniká obraz převrácený, zvětšený a skutečný (objektiv) předmět se nalézá mezi optickou soustavou a ohniskem vzniká obraz vzpřímený, zvětšený a zdánlivý (okulár, lupa) Tutoriál 1: m/primer/java/lenses/magnif y/index.html Kotrba et al. Návody ke cvičením z biologie, VŠCHT Praha, 2006

22 Schéma znázornění vzniku obrazu ve složeném mikroskopu Kotrba et al. Návody ke cvičením z biologie, VŠCHT Praha, 2006 Skutečný obraz poznáme podle toho, že se v něm skutečně paprsky protínají! Takový obraz lze zachytit na stínítko, zaznamenat na fotografický film Vytváří-li optická soustava rozbíhavý svazek paprsků, není možné zachytit obraz daného bodu na stínítko a skutečný obraz nevzniká. lze ale pozorovat okem, protože oční čočka mění rozbíhavý svazek na sbíhavý. pak pozorujeme v průsečíku, který vznikne zpětným prodloužením rozbíhavých paprsků. V tomto případě vzniká zdánlivý (neskutečný) obraz. Neskutečný obraz není možné zachytit na stínítko, nelze jej zaznamenat na fotografický film. V daném bodě se paprsky neprotínají, nesoustřeďuje se v něm světelná energie. Díváme-li se na vzorek okulárem, reálný obraz je zobrazen až na naší sítnici, my to ale vnímáme jako virtuální obrázek ve vzdálenosti cca 25 cm před naším okem.

23 Objektiv srdce mikroskopu Objektiv soustava čoček, zásadní část mikroskopu nejblíž k objektu Hlavní charakteristiky: zvětšení, numerická apertura (NA)

24 Numerická apertura NA = n x sinθ kde n je index lomu prostředí mezi čelní čočkou objektivu a preparátem a θ je polovina otvorového úhlu objektivu. Ovlivňuje rozlišovací schopnost soustavy Rozlišení soustavy lze spočítat dle Abbeho zákona: λ d x,y = = 400 = 143 nm 2 x (n x sinθ) 2 x 1.40 d z = 2 x λ = 800 = 408 nm n x sinθ Pro nejkratší λ a NA 1,4: - Limitní rozlišení laterální v x,y - Limitní rozlišení axiální v z Tutoriál 2: ure/index.html

25 Reileghovo kritérium dva body je možné rozlišit právě tehdy, když centrální maximum (Airyho disk) prvního difrakčního obrazce spadá do prvního minima difrakčního obrazce druhého bodu. Jinak také vzdálenost mezi body musí minimálně odpovídat šířce píku v polovině maxima jeho intenzity. Rozlišovací mez (schopnost) soustavy je nejmenší lineární vzdálenost 2 bodů R = 0,61 x λ/na

26 Point spread function - PSF Bodová rozptylová funkce popisuje strukturu, do kt.se vykreslí signál z jednoho bodu vzorku Airy disk v x,y průměr disku determinován NA, z měření se dá určit rozlišení 3D struktura v axiální ose zeiss-campus.magnet.fsu.edu

27 Optické vady objektivů Vada sférická paprsky rovnoběžné s opt. osou se lámou různě podle vzdálenosti od osy, vzniká více ohnisek (tutorial4: Místo ostrých bodů tzv. rozptylové kruhy Potlačení je možné Sestavy čoček různých tlouštěk Zamezení přístupu světla na vnější okraj čočky vhodnou clonou Asférické čočky objektivy s vysokou korekcí sférické aberace jsou často designovány pro určité podmínky, např. tloušťku krycího skla, na některých suchých objektivech lze upravit korekčním kroužkem Tutoriál 3:

28 Vada chromatická Tutoriál 4 : Jednotlivé složky polychromatického světla (jednotlivé λ) se lámou na sférické čočce pod různými úhly, každá má jiné ohnisko Nejblíž čočce je ohnisko nejkratší λ projevuje se jako vada polohy - obrazy pro jednotlivé barvy se vytvářejí v jiných místech barevná vada velikosti - různá velikost obrazů předmětu vytvořených barvami různých vlnových délek) výsledkem je nejasný obraz s barevnými okraji (halo) tyto vady jsou u objektivů korigovány achromáty - korekce pro žlutou a zelenou část spektra (lidské oko je pro ně nejcitlivější) apochromáty - korekce na téměř celé spektrum viditelného světla en.wikipedia.org

29 Vada vyklenutí zorného pole paprsky dopadající na čočku šikmo mají jiné ohnisko než paprsky rovnoběžné rovinný objekt ležící v rovině kolmé na optickou osu je pak zobrazen nikoli v rovině, ale jako plášť kulového vrchlíku korigované objektivy se označují předponou plan- další řada vad koma, astigmatismus

30

31 Světelnost objektivu- intenzita osvětlení zorného pole, úměrná čtverci NA; Hloubka ostrosti část prostoru, vymezené 2 rovinami, kolmými na osu optického přístroje, s rostoucí NA klesá HO, Užitečné zvětšení celkové zvětšení opt.soustávy správně využívající rozlišovací schopnost objektivu, 500x-1000x NA Prázdné zvětšení když je obraz větší ale nezobrazí se více detailů

32 Shrnutí - objektiv otvorový úhel numerická apertura rozlišení světelnost hloubka ostrosti užitečné zvětšení optické vady Intensita světla se zvyšuje se čtvercem NA

33 Konstrukce mikroskopu Další optické komponenty: Okulár Kondenzor

34 Okulár Dále zvětšuje obraz vzniklý objektivem Nejlepších výsledků je dosaženo při použití okulárů, které jsou vhodné vzhledem k typu objektivu a jeho korekci (korekce na objektivu nebo na okuláru). 2 základní typy okulárů: positivní - clona je pod čočkami - Ramsdenův okulár - taky dvě planokonvexní čočky, ale polní čočka je zakřiveným povrchem směrem k oční čočce - vhodný okulár pro vkládání optických mřížek negativní - clona je mezi oční a polní čočkou - nejjednodušší design je tzv. Huygensův okulár pro použití s achromatickými objektivy zvětšení 5x-40x residual lateral chromatic aberration correction

35 Kondenzor Tvořen soustavou čoček Funkce koncentrováni světla ze světelného zdroje do kuželu, kt.osvětluje vzorek s uniformní intenzitou v celém zorném poli. Zásadní správné nastavení optimalizace intensity a úhlu dopadu světelného kužele do objektivu (změna objektivu = přizpůsobení kondenzoru) aperturní clona, přídavní čočky při příliš široce otevřené cloně kondenzoru rozptýlené světlo generované lomem šikmých světelných paprsků na vzorku může způsobit oslnění a snížit celkový kontrast při příliš zavřené cloně kondenzoru je osvitový kužel nedostatečný pro dosažení adekvátního rozlišení, navíc dochází k distorzi obrazu kvůli difrakci na vzorku Tutoriál 5 a 6: re/index.html tml

36 4 základní typy kondenzorů dle využití (světlý pole, tmavý pole, fázový kontrast) a dle optické korekce Sférická korekce Chromatická korekce Abbeho - - Achromatický - X Aplanatický X - Achromatický/ Aplanatický X X

37 Kvalitní iluminace vzorku je zásadní!!!! Redukce intenzity iluminačního světla na množství optických komponent je více než 50 % a to při nejkvalitnější úpravě všech čoček Tutoriál 7: java/microscopy/transmitted/index.html

38 Kritické osvětlení žárovka, polní clona, aperturní clona, kondenzor světlo ze zdroje prochází polní clonou, která slouží k regulaci velikosti zorného pole aperturní clona brání pronikání vnějších paprsků do objektivu - velikost apertury mění rozlišitelnost a ostrost obrazu kondenzor usměrňuje světlo na tzv. ideální rovinu ostrosti, kde je umístěna pozorovaná plocha vzorku rozžhavené vlákno žárovky se zobrazí přímo do zaostřené roviny vzorku, což způsobí nerovnoměrné osvětlení vzorku Složilo pro dosažení vyšší efektivity osvětlení vzorku Bylo nahrazeno Köhlerovým osvětlením

39 Köhlerovo osvětlení 1893 August Köhler, Carl Zeiss Optimální iluminace vzorku využívající optického potenciálu mikroskopu Hl. princip je perfektní defokusace světelného zdroje v optické rovině vzorku

40 kolektorové/polní čočky sbírají světlo ze zdroje a zaostří ho do roviny kondenzorové clony kondenzorové čočky toto světlo projektují skrz vzorek, aniž ho zaostří tím vzniknou dvě sady konjugovaných obrazových rovin, jedna se zdrojem osvětlení a druhá se vzorkem úpravou kondenzorové aperturní clony se mění kontrast, navíc lze měnit hloubku ostrosti, protože měníte efektivní NA mikroskopu úpravou polní clony je možno volně měnit množství světla procházejícího vzorkem Vlákno se zobrazí na čočce oka, vzorek na sítnici Roviny obrazu zdroje světla: vlákno lampy kondenzorová clona zadní ohnisková rovina objektivu čočka oka Roviny obrazu vzorku: polní clona vzorek okulárová clona sítnice (sensor kamery)

41 Techniky pro zlepšení kontrastu Pozorování v zástinu (darkfield) Využívá šikmého osvětlení pro zvýšení kontrastu nebarveného průhledného vzorku, kt. index lomu je podobný okolí (např. vodě) světlo nultého řádu (přímo procházející, nerozptýlené) je blokováno neprůhledným členem v kondenzoru světlo procházející vzorkem šikmo ze všech stran je částečně ohnuto, rozptýleno a odraženo do objektivu vzniká jasný obraz na černém pozadí, který ale není negativem zobrazení ve světlém poli Tutoriál 8:

42 Krystaly snehu darkfiel iluminace

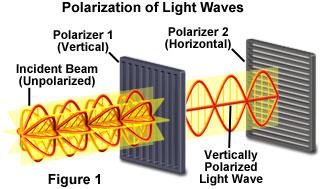

43 Polarizované světlo Sluneční světlo a skoro všechny umělé zdroje osvětlení generují světelné vlny, jejichž vektor elektrického pole vibruje ve všech rovinách kolmých na směr postupu. Pokud se filtrací odstraní všechny roviny krom jediné, mluvíme o světle polarizovaném. křížová polarizace použití dvou polarizérů s navzájem kolmými štěrbinami první tzv. polarizér a druhý tzv. analyzér Polarizér mezi zdrojem iluminace a vzorkem, analyzér mezi objektivem a okulárem. Před vložením vzorku zkřížit P a A - tma Po vložení vzorku rotace vektoru polarizovaného světla na vzorku tak, že přechází analyzátorem Tutoriál 9:

44 Krytal bíleho cukru v polarizovaném světle microscopetalk.wordpress.com

45 Fázový kontrast Objekty amplitudové absorbují část světla, mění amplitudu, viditelné mají kontrast Objekty fázové posunuje fáze světelného pole, nerozlišitelné pro lidské oko FK proměňuje fázové změny vlnění na změny intenzity světla Obraz objektu v obrazovém ohnisku objektivu interferenci vlnění přímého (prochází vzorkem beze změny) a difrakčního posunutého v důsledku jiného indexu lomu vzorku Světlo přímé a difrakční lze oddělit fázovou deskou posunuje fáze přímého světla (zrychlí pozitivny kontrast, zpomalí negativní kontrast), výsledný rozdíl 1/2λ Důsledkem interference obou typu vlnění kontrastní obraz

46 HeLa buňky

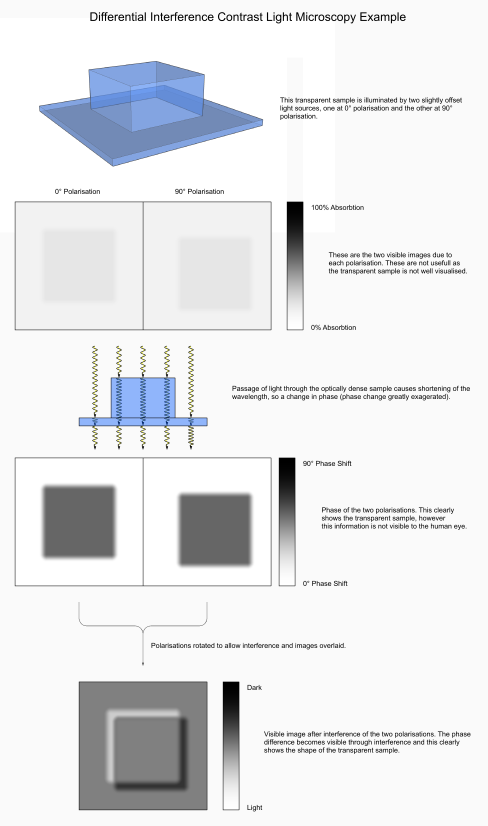

47 Diferenciální interferenční kontrast DIC = Nomarského interferenční kontrast = Nomarski dává obdobný obraz jako fázový kontrast, ale bez difrakčních halo základní princip je rozdělení polarizovaného světelného zdroje pomocí hranolu na dva paprsky, každý zvlášť prochází vzorkem a druhým hranolem jsou oba opět spojeny před zobrazením Wollastonův hranol rozdělí náhodně polarizované či nepolarizované světlo na dva ortogonálně polarizované paprsky

48 Dva ortogonálně polarizované paprsky procházejí rovnoběžně vzorkem ve vzdálenosti cca 0,2μm od sebe, vytvoří se dva obrazy (od každého z paprsků) lehce posunuté od sebe, které ale neinterferují, protože jsou odlišně polarizovány Jsou-li dvě oblasti průchodu paprsků odlišně v indexu lomu nebo tloušťce, dojde ke zpoždění jednoho z paprsků (změně fáze) po složení dvou paprsků na druhém hranolu dojde k interferenci paprsků

49 Luminiscence Fotoluminiscence emise záření, které nastává spontánně při přechodu molekuly z excitovaného stavu do základního A) fosforescence Chemiluminiscence podmíněná chemickou reakcí (např. reakce peroxidu vodíku a luminolu) Emise přetrvává až do řádu vteřin od ukončení excitace

50 B) Fluorescence - princip Polovina 19.st. Sir Goerge G. Stokes pozoroval emisi záření u kazivce po ozáření UV, popsal rozdíl λ absorbovaného a emitovaného záření Zavedl pojem fluorescence Primární fluorescence (autofluorescence) Přirozená fluorescence materiálu Sekundární fluorescence studovaný materiál je označen fluoreskující značkou ence#mediaviewer/file:fluorescent_ minerals_hg.jpg

51 Jablonski diagram energií Před excitaci je molekula v tzv. základním stavu Po absorpci fotonu excitačního záření (kratší λ) elektron uveden do excitačního stavu (vyšší energická hladina) na dobu sekundy (femtosek.) Ztráta části vibrační energie elektronu do prostředí a pokles elektronu do nižší energetické hladiny Relaxace elektronu do základního stavu vyzáření energie delší λ než u excitačního záření Tutoriál 10 onski/lightandcolor/index.html

52 Fluorochrom molekuly schopny projít elektronovými tranzicemi Fluorofor fluorochrom konjugován k jiné molekule kovalentními vazbami nebo adsorpcí Princip excitace a emise Fluorofory můžou projít několika cykly Ex/Em než dojde k jejích destrukci interval mezi absorpcí excitačního světla a emisí je extrémně krátký (<1/ s) Fluorofory přírodní, syntetické, rekombinantní Charakteristika fluoroforů: Extinkční koeficient Kvantový výtěžek Životnost

53 Extinkční koeficient - resp. molární extinkční koeficient - míra schopnosti fluoroforu absorbovat světlo, získá se měřením absorbance při referenční vlnové délce (charakteristické pro absorbující molekulu) pro jednomolární koncentraci Kvantový výtěžek - míra efektivity fluorescenční emise vzhledem k ostatním způsobům relaxace bývá vyjádřen jako poměr počtu emitovaných fotonů ku počtu fotonů absorbovaných (de facto pravděpodobnost, že daný excitovaný fluorochrom vyzáří foton; nabývá typicky hodnot 0-1). Pro většinu aplikací upřednostňujeme fluorofory s vysokým kvantovým výtěžkem, ten je ovšem dramaticky závislý i na vnějším prostředí (viskozita solventu, iontová síla, ph, hydrofobicita) Životnost fluoroforu - průměrný čas, po který zůstává molekula v excitovaném stavu, než emituje foton obvykle používané fluorescentní sloučeniny mají životnost 0,5-20 nanosekund blednutí dělíme na vybělení (bleaching) a zhasínání (quenching) vybělení nevratný rozklad fluorescentních molekul v důsledku vysoké intenzity světla v přítomnosti molekulárního kyslíku (trvalá ztráta schopnosti fluoreskovat v důsledku fotonem indukovaného poškození). závisí na konkrétním fluoroforu a jeho okolí, kolik cyklů excitace-emise dokáže prodělat než je vybělen - některé fluorofory několik, jiné tisíce i miliony cyklů fotovybělení se dá zabránit omezením expozice fluoroforů iluminační energii, tím se ovšem snižuje signál fluorescence deoxygenací roztoku fluoroforu, což je ovšem problematické např. u živých buněk. Iluminace se proto omezuje na co nejmenší použitelný čas a tato technika se kombinuje s komerčně dostupnými reagenciemi, snižujícími vybělení

54 Fluorescence přírodní a rekombinantní Aequorea victoria

55 Fluorescenční mikroskop Zdroj iluminace Excitační/emisní filtry Dichromatické/dichroicke zrcadlo Detektory

56 Zdroj iluminace ve fluorescenční mikroskopii množství fotonů, které dorazí do oka nebo na detektor je při fluorescenční mikroskopii zpravidla velmi malé - kvantový výtěžek většiny fluorochromů je malý pro dostatečné množství emisního světla nutno používat velmi silné zdroje excitace obvykle obloukové lampy (výbojky), nejčastější jsou rtuťové lampy od 50 do 200 wattů a nebo xenonové výbojky wattů laser

57 Laser Light Amplification by the Stimulated Emision of Radiation Souvislý paprsek o jedná vlnové délce (Ar laser více λ), koherentní Na báze krystalu, diody, plynu druh použitého materiálu určuje λ Princip vysoká aktivační energieionizace plynu-koncentrováni iontů pomocí magnetického pole Pevnolátkové lasery atomy krystalu excitovány, emitovány fotony reflektovány zrcadly, stimulují tvorbu nových fotonů v krystalu, puls fotonů opouští tubus přes aperturu Tutoriál 11 a 12:

58 Excitační/Emisní filtry Čím větší Strokes shift tím lehčí separace Ex/Em signálů Dialektrická vrstva určuje, kt. λ budou odraženy a kt. projdou filtrem a budou multiplikovány Správná volba kombinace fluoroforů je zásadní (crosstalk)

59 zlepšení dichroická zrcadla Dichromatické zrcadlo jas fluorescence vyzářené je 1000x až x nižší, než iluminace. Cílem je tedy zachytit toto slabé světlo a oddělit ho od excitačního, což zvládnou právě dichromatické děliče svazku např. vzorek s fluoroforem, excitovaným v zelené oblasti (550 nm) a fluoreskujícím červeně ( nm) výkonný zdroj poskytuje široké spektrum excitačních vlnových délek, světlo narazí nejprve na filtr, který propustí vybranou vlnovou délku pro excitaci (EF). V našem případě nm (opět s nějakou účinností, takže v prošlém světle budou i jiné vlnové délky). excitační světlo dále narazí na dichromatické zrcadlo (DM) a je odraženo do objektivu, aby vytvořilo osvětlení vzorku dichromatické zrcadlo je umístěno do světelné cesty pod úhlem 45 a je vyrobeno tak, aby selektivně odráželo pouze určité vlnové délky (zde nm), zatímco kratší i delší vlnové délky propouští

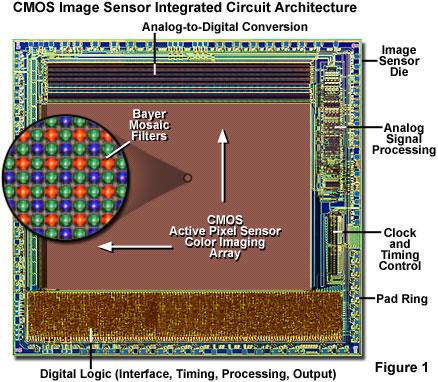

60 Detektory Photomultiplier tube zobrazovací zařízení rozhoduje o tom, jak malou fluorescenci jsme ještě schopni zachytit, případně jak rychlé procesy jsme schopni zaznamenat elektronické senzory lze popsat mnoha proměnnými: spektrální sensitivita kvantový výtěžek prostorové rozlišení stejnoměrnost poměr signál/šum dynamický rozsah rychlost odezvy PMT - photomultiplier tube (fotonásobič) APD - avalanche photodiode (lavinová fotodioda) CCD - charge-coupled device (zařízení s vázanými náboji) CMOS - complementary-metal-oxide semiconductor detector (doplňující se kov-oxid-polovodič) Dokonalý detektor neexistuje, záleží na tom, co potřebujeme nejvíce micro.magnet.fsu.edu elchem.kaist.ac.kr

61 Epifluorescenční vs. Konfokální mikroskopie

62 Princip konfokálního zobrazení konfokální mikroskop - vyšší rozlišovací schopnost a kontrast detekováno pouze světlo z ohniskové roviny 1957 Marvin Minsky - použití bodové iluminace "pinhole" - malý otvor v opticky konjugované rovině před detektorem, eliminující signál odjinud než z ohniskové roviny => rozlišení hlavně ve směru tloušťky vzorku je o hodně lepší lze používat tzv. optické řezy s následnou 3D rekonstrukcí na druhou stranu opět snížení intensity signálu, vyžaduje dlouhé exposice 2 základní typy skenovací konfokální mikroskop - velmi vysoké rozlišení, ale extrémně pomalé konfokální mikroskop s rotujícím diskem - nižší rozlišení, ale velmi rychlé - pro dynamické jevy v živých soustavách

63 Skenovací konfokální mikroskop Tutoriál 13 tml

64 Konfokální mikroskop využívající rotující disky 1884 Paul Nipkow - Nipkůw disk Objevil televizní skenovací zařízení Světelné intenzity malých částí obrazu/objektu postupně analyzovány a přenášeny Rychle se otáčející disk umístěný mezi objekt a fotocitlivý selenový element Čtverečkové otvory po obvodu disku uspořádané v Archimedově spirále Signál z objektu přechází v daném momentu čtverečkem v opt.dráze na selenový element Druhý disk otáčí se synchronizovaně s prvním signál ze zdroje ovládaného elementem přechází čtverečkovým otvorem a vykreslí bod na projekční obrazovku Limitace rozlišení obrázku na 16 řádků Ohromná redukce signálu signál se sníme jen jedním malým otvorem v čase chrismyth.hubpages.com

65 David Egger a Mojmír Petráň vylepšili koncepci Nipkowho disku pro multi-bodovou iluminaci spojenou s detekcí v konfokálním módu Štěrbiny uspořádaný v klastru Archimedových spirál V 1 okamžiku je iluminováno přibližně 1000 štěrbin Transmise několik stokrát vyšší než u Nipkowho disku Nejrozšířenější řešení od firmy Yokogawa 12 fr. v jedné kompletní otáčce disku 5000 ot/min ot./min Soustava 2 disků jeden s čočkami a jeden s prázdnými štěrbinami, perfektně synchronizovány

66 Tutoriál 14 Schéma skenování u skenovacího konfokálu a u iluminace na báze rotujících disků

67 Embryo chobotnice

68 Různé druhy liposomů

69 Cortiho orgán, hlemýžď

70 Vybrané speciální techniky ve fluorescenční mikroskopii Fotokonverze/fotoaktivace FRAP/FLIP TIRFM FRET Techniky pro dosažení super-rozlišení SIM STED PALM/STORM

71 FRAP Fluorescence recovery after photobleaching obnova fluorescence po vybělení fluoroforů vo vybělené oblasti FLIP Fluorescence loss in photobleaching Ztráta fluorescence po vybělení fluoroforů v nevybělené oblasti jcs.biologists.org

72 TIRFM total internal reflection microscopy mikroskopie využívající totálního odrazu excitačního paprsku od rozhraní dvou prostředí o různých n

73 lightmicroscopy.ucdenver.edu

74 FRET - Förster (Fluorescence) resonance energy transfer transfer energie mezi dvěma chromofory, efektivita přenosu je nepřímo úměrná šesté mocnině vzdálenosti mezi donorem a akceptorem (reálná hranice je 10 nm) umožňuje studovat interakci mezi dvěma různými molekulami (proteiny). molekuly označeny odlišnými fluorochromy, emisní spektrum jednoho se překrývá s excitačním spektrem druhého při interakci molekul se jejich fluorochromy dostanou velice blízko, energie excitovaného světla se může přenést z jednoho fluorochromu na druhý při osvícení komplexu excitačním světlem prvního fluorochromu vidíme emisní světlo odpovídající druhému fluorochromu zeiss-campus.magnet.fsu.edu cam.facilities.northwestern.edu

75 Tutoriál 15:

76 SIM structured illumination microscopy Jde o widefield techniku (nedisponuje konfokální štěrbinou) Projekce velmi jemného vzoru mřížky na vzorek pod různými úhly, pro jeden frame minimálně 3 obrázky, ideálně 5 Interferencí vzoru mřížky s detaily vzorku vzniká moiré efekt. následným počítačovým zpracováním lze spočítat, jak vypadaly struktury, jenž způsobily moiré efekt, a získat tak obrázek obsahující jemnější detaily s laterálním rozlišením nm, axiálním Tutoriál 16:

77

78 STED - stimulated emission depletion Použití dvou synchronizovaných laserů deplečního a excitačního Dramatická redukce PSF Tutoriál 17:

79 microscopy.duke.edu abberior.com

80 PALM - photoactivated localization microscopy STORM - stochastic optical reconstruction microscopy Metody velmi podobné Využívající vlastnosti fotokonvertovatelných/fotoaktivovatelnych fluorochromů Postupné aktivovaní a deaktivování fluorochromů (asi obrázků) slabou intenzitou laseru algoritmus hledá střed jednotlivých PSF a následná rekonstrukce obrazu gsbse.umaine.edu

81 Tutoriál 18: huanglab.ucsf.edu

82 Děkuji za pozornost :) Petra Grznárová budova B, 2. patro, b254 Tel.č
