1 PIKAZ BRNO, spol. s r.o. Šumavská 31, Brno, ČR tel.: , fax: , info@pikaz.cz Investor : Správa železniční dopravní cesty s.o. Arch. č. : 1477-PB-S01-E-201 Stavba : Rekonstrukce budovy RZZ v žst Vsetín Počet listů : 5 Místo stavby : Vsetín DOKUMENTACE PRO VÝBĚR DODAVATELE Pozemní stavební objekty Technika prostředí staveb Technická zpráva Stavební objekt: Profesní část: SO 01 Rekonstrukce budovy RZZ Měření a regulace Vypracoval : Vedoucí oddělení : Vedoucí projektu : Ing. Martin Šíbl Ing. Miroslav Šmíd Ing. Radek Konečný Brno,srpen 2008 Vyhotovení :

2 PB-S01-E-201 Úvod Projekt řeší MaR akce Rekonstrukce budovy RZZ v žst Vsetín. Jedná se o rekonstrukci kotelny a ovládání odsávacích ventilátorů. Použité předpisy a obecné technické normy, podklady pro vypracování projektu o stavební dispozice objektu o podklady pro vypracování PD o požadavky investora ČSN Určení vnějších vlivů Uzemnění el.zařízení Předpisy pro ochranu před úrazem el.proudem Všeobecné předpisy pro dimenzování a jištění kabelů a vodičů Revize elektrických zařízení Bezpečnostní předpisy pro obsluhu a práci na el.zařízeních Opatření k zajištění ochrany před el.proudem Použití ochranných opatření Součásti pro hromosvody a uzemňování. Předpisy a normy. Veškeré elektrické zařízení a jeho montáž musí odpovídat platným ČSN a EN a předpisům stejně jako obsluha a práce na elektrickém zařízení. Základní technické údaje. Druh energetické soustavy dle ČSN IEC 38: 3+PEN,AC 50Hz,230/400V,TN - C - S Ochrana před nebezpečným dotykovým napětím na neživých částech el.zařízení samočinným odpojením od zdroje ČSN čl :samočinným odpojením od zdroje,ochranným pospojováním,bezpečným napětím 24V DC,24V AC. Stanovení vnějších vlivů dle ČSN a EN : Elektrické zařízení bude instalováno v souladu s ČSN určování prostorů podle působení vnějších vlivů čl.320.n3: Vnější vlivy - prostředí dle ČSN : Vnější prostory AA7,AC1,AD4,AE1,AF2 Vnitřní prostory AB5,BA4 základní Bilance odběru el.energie pro rozvaděč DT1 Nainstalovaný příkon zařízení...13,0 kw Skutečné zatížení celkem...1,0 kw Koeficient současnosti...0,1 Zajištění dodávky el.energie ve stupni:...1 Výpočtový proud. 19 A

3 PB-S01-E-201 Technické řešení V rámci této zakázky bude provedena montáž nové MaR v objektu kotelny.pro regulaci kotelny bude použit programovatelný kompaktní řídící systém.řídící systémy lze propojit do společné sítě nebo na PC.Komunikovat,řídit a vizualizovat tento řídící systém lze z nadřízeného PC nebo ze společné sítě.propojení je jednoduché a programuje se v prostředí programů řídících systémů. TC01 Kaskádová regulace kotlů k1,2 TC02 Ekvitermní regulace ÚT TO TC03 Ekvitermní regulace ÚT SNV TC04 Regulace TÚV 1.okruh AX05 Poruchová signalizace PC06 Doplňování systému ÚT HC07 Ovládání čerpadel Větrání sociálních místností Napájení DT1 Popis regulačních okruhů TC01 Kaskádová regulace kotlů k1,2 Pro zvýšení kvality regulace a energetické účinnosti,je systém ÚT vybaven kaskádovou regulací kotlů.teplota otopného média se snímá na technologickém rozdělovači.podle energetické potřeby systém ÚT se postupně připojují kotle a celkem je možno regulovat kotelno ve dvou skocích po 50% výkonu zdroje. V kotlovém okruhu na vratné vodě je snímána teplota,která po zpracování ovládá servopohony směšovacích ventilů okruhů ÚT a udržuje teplotu na zpátečce vyšší něž 45 C. Čerpadla na zpátečce kotlů č.3,4ovládá řídící systém. TC02 Ekvitermní regulace ÚT TO TC03 Ekvitermní regulace ÚT SNV Pro ekvitermní regulaci okruhů ÚT se snímá teplota otopné vody vstupující do systému ÚT a teplota venkovního vzduchu.signály se snímačů jsou zpracovány v ŘS.Výstupní signál z ŘS ovládá servopohon směšovacího ventilu. TC04 Regulace TÚV Pro regulaci TUV se snímá teplota vody v bojleru.otopné vody.signály z binárního snímače je zpracován a výstupní signál ovládá servopohon uzavíracího ventilu.součástí okruhu je snímač překročení teploty,který automaticky uzavírá ventil primárního okruhu. Oběhové čerpadlo TUV je spínáno z ŘS. Pro případ dlouhodobého odstavení systému TUV bude bojler vybaven elektrickou topnou vložkou.celkový příkonu vložek je 12kW.Ovládání je na čele rozvaděče,blokované proti teplovodnímu vytápění. AX05 Poruchová signalizace Havarjní funkce kotelny. V systému kotelny a ÚT jsou hlídány havarijní stavy s určitým stupněm důležitosti.signalizace je optická a akustická.signalizace stavů probíhá v ŘS. Havarijní stavy signalizované opticky a akusticky.poruchová signalizace signalizuje a odstavuje technologii kotelny.při II.stupni výskytu plynu se uzavírá havarijní ventil a spouští se ventilátor pro odvětrání prostoru kotelny.

4 PB-S01-E-201 První typ havarijních stavů upozorní obsluhu kotelny na technologickou poruchu,kterou je nutno odstranit.tato technologická porucha odstavuje technologii kotelny.obsluha kotelny musí odstranit poruchu a až po jejím odstranění je možno kotelnu restartovat. Druhý typ upozorní obsluhu na havarijní stav a neodstaví technologii kotelny. SEZNAM PORUCHOVÝCH STAVŮ Název Akusticky Opticky Odstavení Pokles tlaku v systému ÚT pod 180kPa ano ano ano Překročení tlaku v systému ÚT nad 230kPa ano ano ano Přetopení v prostoru kotelny,35 C ano ano ano Zaplavení kotelny ano ano ne Porucha čerpadel M1-M6 ano ano ne Porucha čerpadla TUV ano ano ne Únik plynu ano ano ano Výskyt plynu II.stupeň ano ano ano Chod ventilátorů a čerpadel je hlídán spínacím kontaktem příslušných jističů.při odstavení okruhů ventilátorů a čerpadel,upozorní akustická a optická signalizace obsluhu.obsluha odstaví akustickou a optickou signalizaci na rozvaděči DT1 a odstraní poruchu.porucha zůstává signalizována opticky na rozvaděči.kvitančním tlačítkem v ŘS uvede obsluha systém do provozního stavu. Veškeré poruchové stavy které budou signalizovány budou zaneseny v historické databance ŘS. PC06 Doplňování systému ÚT Snímačem tlaku je hlídána hodnota minimálního tlaku média v systému ÚT.Při poklesu pod tento tlak se automaticky otevře solenoidový ventil a doplní se otopné médium.po doplnění na provozní tlak se solenoid automaticky zavře. HC07 Ovládání čerpadel Čerpadla jsou ovládána v ručním a automatickém módu.přepínače ovládání jsou umístěny na čele rozvaděče spolu se signalizací chodu. Větrání sociálních místností V místnostech jsou umístěny axiální ventilátory pro odvětrání místností.signál pro sepnutí ventilátoru je snímán se světelného zdroje.doba chodu ventilátoru je nastavena zpožděním časového relé. Napájení DT1 Rozvaděč je plastová skříň rozměrů 1000x600x200.Na rozvaděči jsou umístěny všechny signalizační a ovládací prvky.na rozvaděči je zároveň umístěn prosvětlený LCD display s membránovou klávesnicí. Rozvaděč je umístěn v prostoru kotelny. Do rozvaděče jsou přivedeny všechny ovládací signalizační a měřící okruhy.součástí napájení je vyrážecí tlačítko umístěné na čele rozvaděče a zároven před vstupem do kotelny.

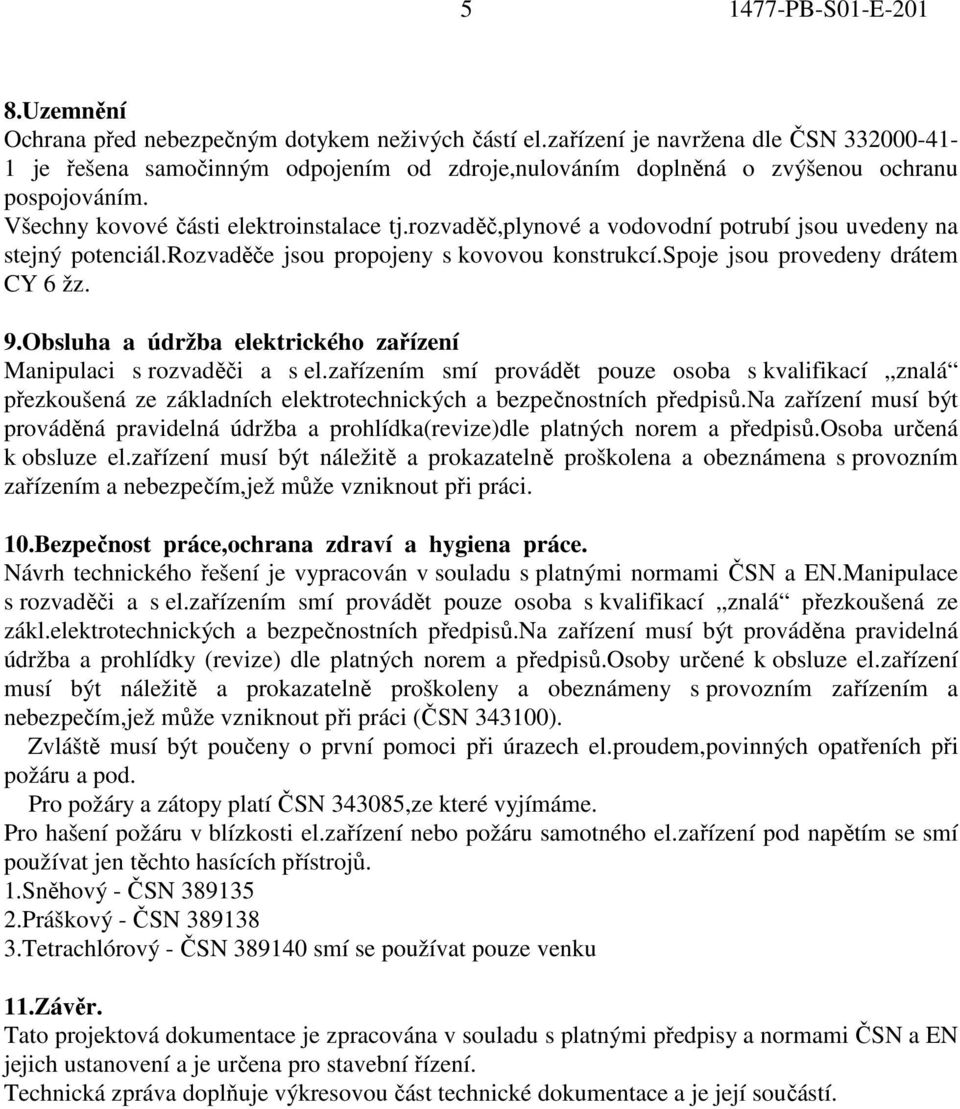

5 PB-S01-E Uzemnění Ochrana před nebezpečným dotykem neživých částí el.zařízení je navržena dle ČSN je řešena samočinným odpojením od zdroje,nulováním doplněná o zvýšenou ochranu pospojováním. Všechny kovové části elektroinstalace tj.rozvaděč,plynové a vodovodní potrubí jsou uvedeny na stejný potenciál.rozvaděče jsou propojeny s kovovou konstrukcí.spoje jsou provedeny drátem CY 6 žz. 9.Obsluha a údržba elektrického zařízení Manipulaci s rozvaděči a s el.zařízením smí provádět pouze osoba s kvalifikací znalá přezkoušená ze základních elektrotechnických a bezpečnostních předpisů.na zařízení musí být prováděná pravidelná údržba a prohlídka(revize)dle platných norem a předpisů.osoba určená k obsluze el.zařízení musí být náležitě a prokazatelně proškolena a obeznámena s provozním zařízením a nebezpečím,jež může vzniknout při práci. 10.Bezpečnost práce,ochrana zdraví a hygiena práce. Návrh technického řešení je vypracován v souladu s platnými normami ČSN a EN.Manipulace s rozvaděči a s el.zařízením smí provádět pouze osoba s kvalifikací znalá přezkoušená ze zákl.elektrotechnických a bezpečnostních předpisů.na zařízení musí být prováděna pravidelná údržba a prohlídky (revize) dle platných norem a předpisů.osoby určené k obsluze el.zařízení musí být náležitě a prokazatelně proškoleny a obeznámeny s provozním zařízením a nebezpečím,jež může vzniknout při práci (ČSN ). Zvláště musí být poučeny o první pomoci při úrazech el.proudem,povinných opatřeních při požáru a pod. Pro požáry a zátopy platí ČSN ,ze které vyjímáme. Pro hašení požáru v blízkosti el.zařízení nebo požáru samotného el.zařízení pod napětím se smí používat jen těchto hasících přístrojů. 1.Sněhový - ČSN Práškový - ČSN Tetrachlórový - ČSN smí se používat pouze venku 11.Závěr. Tato projektová dokumentace je zpracována v souladu s platnými předpisy a normami ČSN a EN jejich ustanovení a je určena pro stavební řízení. Technická zpráva doplňuje výkresovou část technické dokumentace a je její součástí.
