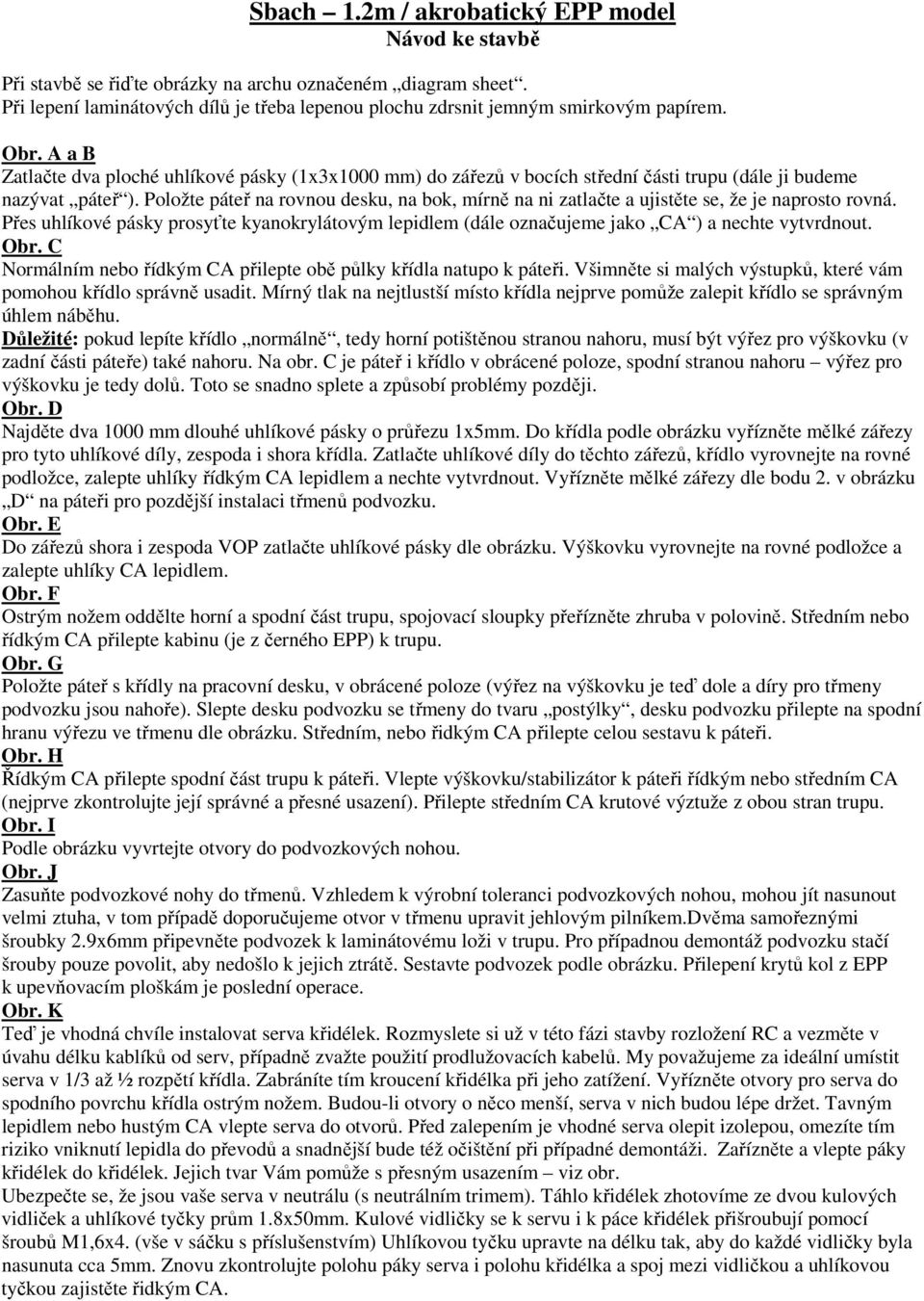

1 Sbach 1.2m / akrobatický EPP model Návod ke stavbě Při stavbě se řiďte obrázky na archu označeném diagram sheet. Při lepení laminátových dílů je třeba lepenou plochu zdrsnit jemným smirkovým papírem. Obr. A a B Zatlačte dva ploché uhlíkové pásky (1x3x1000 mm) do zářezů v bocích střední části trupu (dále ji budeme nazývat páteř ). Položte páteř na rovnou desku, na bok, mírně na ni zatlačte a ujistěte se, že je naprosto rovná. Přes uhlíkové pásky prosyťte kyanokrylátovým lepidlem (dále označujeme jako ) a nechte vytvrdnout. Obr. C Normálním nebo řídkým přilepte obě půlky křídla natupo k páteři. Všimněte si malých výstupků, které vám pomohou křídlo správně usadit. Mírný tlak na nejtlustší místo křídla nejprve pomůže zalepit křídlo se správným úhlem náběhu. Důležité: pokud lepíte křídlo normálně, tedy horní potištěnou stranou nahoru, musí být výřez pro výškovku (v zadní části páteře) také nahoru. Na obr. C je páteř i křídlo v obrácené poloze, spodní stranou nahoru výřez pro výškovku je tedy dolů. Toto se snadno splete a způsobí problémy později. Obr. D Najděte dva 1000 mm dlouhé uhlíkové pásky o průřezu 1x5mm. Do křídla podle obrázku vyřízněte mělké zářezy pro tyto uhlíkové díly, zespoda i shora křídla. Zatlačte uhlíkové díly do těchto zářezů, křídlo vyrovnejte na rovné podložce, zalepte uhlíky řídkým lepidlem a nechte vytvrdnout. Vyřízněte mělké zářezy dle bodu 2. v obrázku D na páteři pro pozdější instalaci třmenů podvozku. Obr. E Do zářezů shora i zespoda VOP zatlačte uhlíkové pásky dle obrázku. Výškovku vyrovnejte na rovné podložce a zalepte uhlíky lepidlem. Obr. F Ostrým nožem oddělte horní a spodní část trupu, spojovací sloupky přeřízněte zhruba v polovině. Středním nebo řídkým přilepte kabinu (je z černého EPP) k trupu. Obr. G Položte páteř s křídly na pracovní desku, v obrácené poloze (výřez na výškovku je teď dole a díry pro třmeny podvozku jsou nahoře). Slepte desku podvozku se třmeny do tvaru postýlky, desku podvozku přilepte na spodní hranu výřezu ve třmenu dle obrázku. Středním, nebo řidkým přilepte celou sestavu k páteři. Obr. H Řídkým přilepte spodní část trupu k páteři. Vlepte výškovku/stabilizátor k páteři řídkým nebo středním (nejprve zkontrolujte její správné a přesné usazení). Přilepte středním krutové výztuže z obou stran trupu. Obr. I Podle obrázku vyvrtejte otvory do podvozkových nohou. Obr. J Zasuňte podvozkové nohy do třmenů. Vzhledem k výrobní toleranci podvozkových nohou, mohou jít nasunout velmi ztuha, v tom případě doporučujeme otvor v třmenu upravit jehlovým pilníkem.dvěma samořeznými šroubky 2.9x6mm připevněte podvozek k laminátovému loži v trupu. Pro případnou demontáž podvozku stačí šrouby pouze povolit, aby nedošlo k jejich ztrátě. Sestavte podvozek podle obrázku. Přilepení krytů kol z EPP k upevňovacím ploškám je poslední operace. Obr. K Teď je vhodná chvíle instalovat serva křidélek. Rozmyslete si už v této fázi stavby rozložení RC a vezměte v úvahu délku kablíků od serv, případně zvažte použití prodlužovacích kabelů. My považujeme za ideální umístit serva v 1/3 až ½ rozpětí křídla. Zabráníte tím kroucení křidélka při jeho zatížení. Vyřízněte otvory pro serva do spodního povrchu křídla ostrým nožem. Budou-li otvory o něco menší, serva v nich budou lépe držet. Tavným lepidlem nebo hustým vlepte serva do otvorů. Před zalepením je vhodné serva olepit izolepou, omezíte tím riziko vniknutí lepidla do převodů a snadnější bude též očištění při případné demontáži. Zařízněte a vlepte páky křidélek do křidélek. Jejich tvar Vám pomůže s přesným usazením viz obr. Ubezpečte se, že jsou vaše serva v neutrálu (s neutrálním trimem). Táhlo křidélek zhotovíme ze dvou kulových vidliček a uhlíkové tyčky prům 1.8x50mm. Kulové vidličky se k servu i k páce křidélek přišroubují pomocí šroubů M1,6x4. (vše v sáčku s příslušenstvím) Uhlíkovou tyčku upravte na délku tak, aby do každé vidličky byla nasunuta cca 5mm. Znovu zkontrolujte polohu páky serva i polohu křidélka a spoj mezi vidličkou a uhlíkovou tyčkou zajistěte řidkým.

2 Obr. L Do výřezu v trupu zasuňte motorovou přepáku a důkladně zalepte. Nasaďte horní část trupu a řídkým nebo středním ji přilepte k páteři. Obr. M Dle obrázku sestavte ostruhové kolečko a slepte ho se spodním pantem SOP (šíře 12mm se zářezy pro ostruhu). Vezměte druhou část pantu SOP (šíře 16mm) a šroubkem M2x5 sešroubujte pant k sobě. V pantech není závit, průměr díry je však připraven natolik přesně, že po mírném tlaku si šroub závit vyřízne, což je velice důležité pro dlouhodobou bezproblémovou funkci. Podobně postupujte s horním pantem, který je součástí páky pro lankový náhon SOP. Obě sestavy následně zařízněte a zalepte tředním do SOP dle obr. Vytvořte vhodné zářezy do zadní části trupu a nasuňte panty Sop. Přesvědčte se, že jsou výchylky dostatečné a závěsy zalepte řídkým do trupu. Obr. N Na konce křídel přilepte SFG plůtky. Plůtky jsou nesymetrické - jejich kratší část patří dolu. Plůtky přilepte středním rovnoběžně s podélnou osou trupu a cca 25mm od počátku koncového oblouku. Ovládání VOP- servo výškovky je z boku páteře, hned pod uhlíkovou výztuží za křidélkem. Ostrým nožem vyřízněte potřebný otvor, nezapomeňte při tom na délku kabelu k přijímači. Servo vlepte hustým nebo tavným lepidlem do páteře. Najděte uhlíkovou trubičku 2/1x500mm budoucí táhlo VOP. Z jedné strany do ní nasuňte Z koncovku z nerezové struny prům. 1mm tak, aby vystupovala z trubičky cca 10-15mm a zajistěte ji řidkým. Na Z koncovku nasuňte páku VOP a dle obrázku ji nainstalujte do výškovky a zalepte řidkým. Na táhlo VOP nasuňte podpěru táhla (oranžová trubička 3/2x15mm). Zkontrolujte, jestli je servo v neutrálu (s neutrálním trimem). Páka serva je v tomto případě otočená nahoru a je kolmá na osu trupu. Na páku serva nasuňte Z koncovku. Upravte délku táhla tak, aby Z koncovka přečnívala o cca 10-15mm a nasuňte do táhla. Zkontrolujte polohu serva a VOP a spoj pojistěte řidkým. Vyzkoušejte funkci Vop. Pakliže budou výchylky malé, použijte prodloužení páky serva VOP. Jestli jste spokojeni s funkcí i s velikostí výchylek přilepte středním podpěru táhla (oranžová trubička 3/2x15mm, kterou jste nezapoměli :o) nasunout), zhruba v polovině délky táhla k páteři. Obr. O Ovládání SOP - dle obrázku vyřízněte ostrým nožem potřebný otvor do trupu. Páku serva nasuňte do prodloužení páky serva SOP, zajistěte ji několika závity nitě a zalepte řidkým, nebo použijte dva malé šrouby (není součástí stavebnice) Do konců prodloužení páky našroubujte přiložené šrouby M2x5, podobně jako u pantu SOP, avšak pouze do poloviny. Jijich utahování bude později sloužit k napínání lanek pro SOP. Ujistěte se, že servo je v neutrálu, nasuňte páku na servo, zajistěte středovým šroubkem a servo zalepte do trupu. Na šroubky přivažte kevlarové lanko a pojistěte ho. Omotejte šroubek ještě dvěma závity lanka a natáhněte ho k páce Sop, která je již zalepená a přivažte ho do otvorů páky. Spoj zajistěte (to ochrání lanko před přeříznutím ostrým okrajem otvoru) - viz obrázek. Instalace motoru Motor nejprve připevněte na kříž imbusovými šrouby M3x6 (součástí stavebnice). Kříž i s motorem poté přišroubujte ze předu do motorové přepážky vruty 2,9x9mm (součástí stavebnice). V případě, že nemáte motor se zadní montáží, navštivte náš E-shop ( kde si vhodnou variantu zadní montáže určitě vyberete. Konečné nastavení a zalétání Předpokládáme, že víte, jak propojit přijímač s regulátorem a servy, regulátor s motorem atd. Pokud ne, použijte příslušné návody, nebo se zeptejte zkušenějšího kolegy. Pro maximální obratnost modelu využijte maximální výchylky kormidel, které jsou mechanicky možné. Výchylky křidélek by měly být stejné nahoru a dolů. Pro první lety a pokud nejste tak zkušenými piloty, zmenšete si všechny výchylky na 60 % maximálních. Exponenciály si nastavte v rozmezí 30 50%. Pro první starty by vaše těžiště mělo být 110 mm od náběžné hrany křídla (u trupu). Pohonnou baterii připevněte k boku trupu, nad páteří, samolepicí Velcro páskou to vám umožní jejím posouváním snadno najít to pro vás správné těžiště. Pro trimování si vyberte klidný, bezvětrný den. Nejdříve vytrimujte všechna kormidla nahrubo, aby model letěl pokud možno rovně sám. Neutrální polohu směrovky i výškovky najdeme kolmým střemhlavým letem, kdy by model neměl vybírat ani na jednu stranu.

3 Trim křidélek by měl být stejný při letu normálně i na zádech. Pokud je potřeba jiný, možná máte problém s příčným vyvážením modelu. Zkuste přesunout baterii na druhou stranu trupu nebo dovážit konec jednoho křídla. Pak byste měli jemně doladit vyosení motoru, nejlépe ve visu. Model by z visu neměl systematicky táhnout na nějakou stranu, na kabinu nebo na podvozek. Vyosení motoru se dá doladit tenkými podložkami na šroubech mezi motorovou přepážkou a motorem. Těžiště: nejraději máme, když takovýto model letí normálně i na zádech prakticky bez potřeby tlačit nebo tahat za výškovku, nebo jen zcela nepatrně. Nastavte těžiště i výškově (posouváním baterie nahoru nebo dolů) tak, aby model neměl v nožovém letu tendenci k samovolnému výkrutu. Po nalezení správného těžiště, vyřízneme do trupu otvor o cca 2mm na každé straně menší a baterii nasuneme do správné polohy Čisté, osové výkruty, bez vybočování modelu, dosáhnete nastavením správné diferenciace výchylek křidélek (různá výchylka nahoru a dolů). Užijte si létání s Sbachem! Tým RC Factory Charakteristiky modelu: Rozpětí 1220 mm Délka 1230 mm Letová hmotnost g Motor W oběžného typu cca g Serva 4 ks 12 20g kvalitních serv Pohonná sada Lithium Polymer mah 3S

4 Sbach 1.2m V2.0 Kit contains: *Fuselage *Cannopy *Backbone *Elevator *Rudder *SFG's *Wings *Landing gear *Wheell pants *Anti-torsion reinforcements(2x) *Bag with hardware *Carbon rods and strips: - 2x 1x3x fuselage - 2x 1x5x wing - 1x tube 2/1x500 - elevator pushrod - 1x 1x5x245mm - elevator - 1x 1x3x245mm - elevator Bag with hardware includes: 4x screw M1,6x4... ball links 2x screw M2x5... rudder hinge 2x screw M2x5... pull pull cable tightener 1x screw M2x8... tail wheel shaft 2x nut M2... tail wheel shaft 2x socked head M3x15... landing gear shaft 4x washer 3... landing gear 2x nut M3... landing gear 2x nut M3... landing gear 2x screw 2,9x6mm... lading gear plate 4x screw 2,9x9mm... X motor mount 4x socket head bolt M3x6... X motor mount 2x Z bend... elevator pushrod 1x firewall 1x control horn set 2x wheel pant mounting tab 1x LG plate 2x LG stirrup 4x ball link 2x wheel 50mm 1x wheel 25mm 1x plastic tube 3/2x15mm - pushrod support 2x carbon strip 1x3x100mm - elevator reinf. 2x carbon rod 1.8x50mm - aileron pushrod 1,5m kevlar cable - rudder pull pull Control horn set: 1. Rudder hinge - fuselage (2ks) 2. Bottom rudder hinge 3. Elevator servo arm extension 4. Aileron control horn (2ks) 5. Rudder control horn 6. Rudder servo arm extension 7. Tail wheel 8. Elevator control horn You will need: * hex key nr.2 * phillips screwdriver * screwdriver * glue with kicker * sharp knife * flat file * sand paper * driller 3mm * about 5 hours of your time

5 A B carbon 3x1x1000 mm 1. C 2. D 3. carbon 1x5x1000 mm E carbon 1x3x100 mm carbon 1x3x245 mm 1x5x245mm F L+R H G I 3mm

6 socked head M3x15mm washer 3mm nut M3 wood screw 2.9x6mm J L K M M2x5 M2x8 M2x5 N cca 25mm O 110mm M2x5
