1 Důvodová zpráva - I Investiční záměr: Okružní křižovatka silnic II / 490 a III / u Pivovaru Janáček, Uherský Brod Popis stávajícího stavu: Stávající komunikaci silnice II/490, která tvoří dva paprsky křižovatky, je možno orientačně zařadit do kategorie MS 9/50. Šířkové uspořádání této komunikace je dáno historickým vývojem komunikačního systému města Uherského Brodu. Před dokončením obchvatu silnice I/50 byla tato komunikace vedena jako silnice I.třídy. Třetí paprsek tvoří komunikace III/49030, která je za křižovatkou rozšířena o pravý odbočovací pruh k obchodnímu zařízení (TESCO) a zastávkový záliv. V rámci návrhu úpravy křižovatky je nutno zajistit dopravní obsluhu přilehlých objektů tak, aby tato obsluha probíhala mimo pojížděnou plochu křižovatky. Z hlediska intenzit dopravy jsou paprsky křižovatky takřka rovnoměrně zatíženy. Dotčené lokality se dotýkají sčítací úseky , a Sčítací úsek silnice II/490 - ul. Močidla Sčítací úsek silnice II/497 ul. Neradice Sčítací úsek silnice II/49030 ul. Šumická V tabulce jsou uvedeny celoroční průměry za 24h Sčítací úsek T O M S S

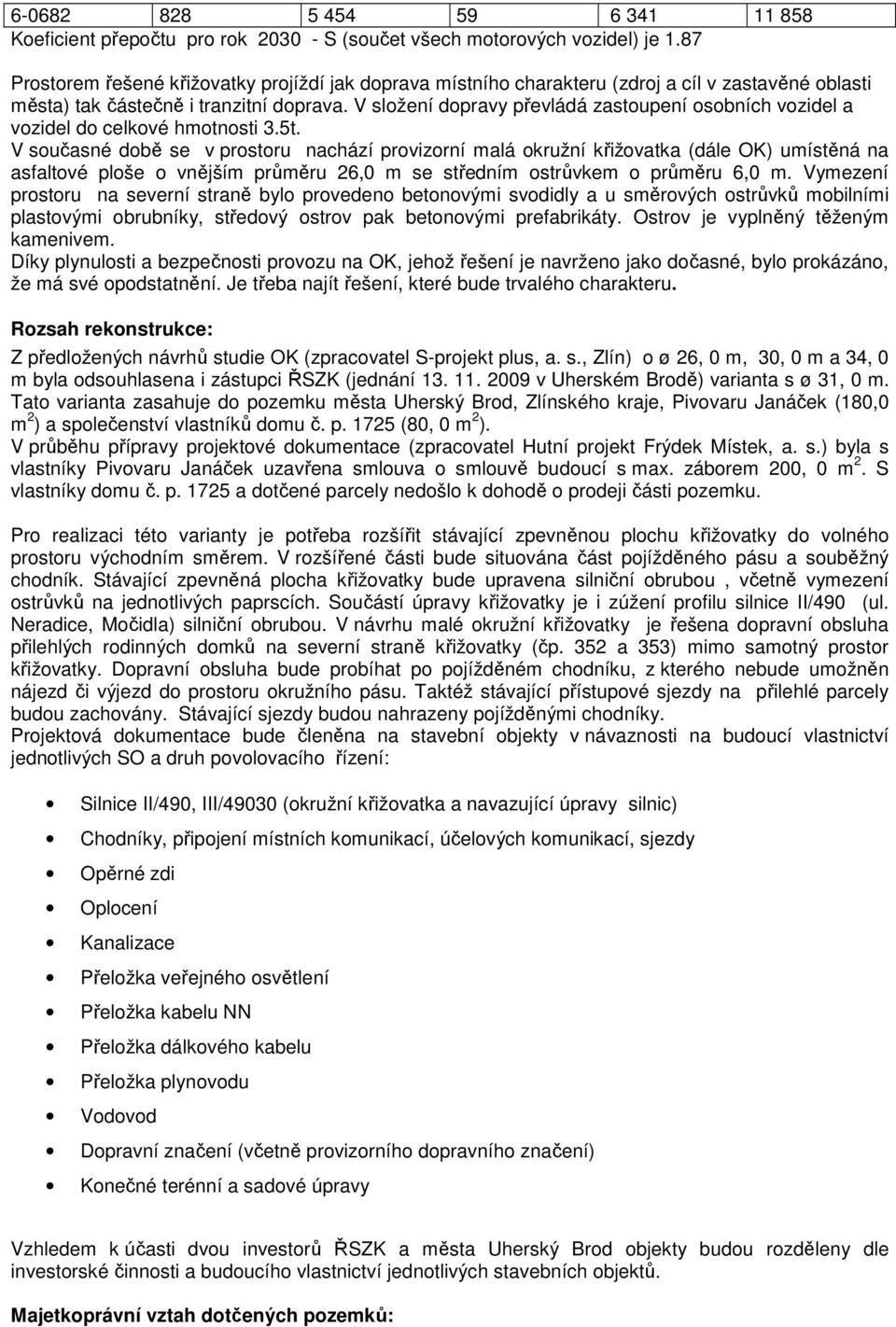

2 Koeficient přepočtu pro rok S (součet všech motorových vozidel) je 1.87 Prostorem řešené křižovatky projíždí jak doprava místního charakteru (zdroj a cíl v zastavěné oblasti města) tak částečně i tranzitní doprava. V složení dopravy převládá zastoupení osobních vozidel a vozidel do celkové hmotnosti 3.5t. V současné době se v prostoru nachází provizorní malá okružní křižovatka (dále OK) umístěná na asfaltové ploše o vnějším průměru 26,0 m se středním ostrůvkem o průměru 6,0 m. Vymezení prostoru na severní straně bylo provedeno betonovými svodidly a u směrových ostrůvků mobilními plastovými obrubníky, středový ostrov pak betonovými prefabrikáty. Ostrov je vyplněný těženým kamenivem. Díky plynulosti a bezpečnosti provozu na OK, jehož řešení je navrženo jako dočasné, bylo prokázáno, že má své opodstatnění. Je třeba najít řešení, které bude trvalého charakteru. Rozsah rekonstrukce: Z předložených návrhů studie OK (zpracovatel S-projekt plus, a. s., Zlín) o ø 26, 0 m, 30, 0 m a 34, 0 m byla odsouhlasena i zástupci ŘSZK (jednání v Uherském Brodě) varianta s ø 31, 0 m. Tato varianta zasahuje do pozemku města Uherský Brod, Zlínského kraje, Pivovaru Janáček (180,0 m 2 ) a společenství vlastníků domu č. p (80, 0 m 2 ). V průběhu přípravy projektové dokumentace (zpracovatel Hutní projekt Frýdek Místek, a. s.) byla s vlastníky Pivovaru Janáček uzavřena smlouva o smlouvě budoucí s max. záborem 200, 0 m 2. S vlastníky domu č. p a dotčené parcely nedošlo k dohodě o prodeji části pozemku. Pro realizaci této varianty je potřeba rozšířit stávající zpevněnou plochu křižovatky do volného prostoru východním směrem. V rozšířené části bude situována část pojížděného pásu a souběžný chodník. Stávající zpevněná plocha křižovatky bude upravena silniční obrubou, včetně vymezení ostrůvků na jednotlivých paprscích. Součástí úpravy křižovatky je i zúžení profilu silnice II/490 (ul. Neradice, Močidla) silniční obrubou. V návrhu malé okružní křižovatky je řešena dopravní obsluha přilehlých rodinných domků na severní straně křižovatky (čp. 352 a 353) mimo samotný prostor křižovatky. Dopravní obsluha bude probíhat po pojížděném chodníku, z kterého nebude umožněn nájezd či výjezd do prostoru okružního pásu. Taktéž stávající přístupové sjezdy na přilehlé parcely budou zachovány. Stávající sjezdy budou nahrazeny pojížděnými chodníky. Projektová dokumentace bude členěna na stavební objekty v návaznosti na budoucí vlastnictví jednotlivých SO a druh povolovacího řízení: Silnice II/490, III/49030 (okružní křižovatka a navazující úpravy silnic) Chodníky, připojení místních komunikací, účelových komunikací, sjezdy Opěrné zdi Oplocení Kanalizace Přeložka veřejného osvětlení Přeložka kabelu NN Přeložka dálkového kabelu Přeložka plynovodu Vodovod Dopravní značení (včetně provizorního dopravního značení) Konečné terénní a sadové úpravy Vzhledem k účasti dvou investorů ŘSZK a města Uherský Brod objekty budou rozděleny dle investorské činnosti a budoucího vlastnictví jednotlivých stavebních objektů. Majetkoprávní vztah dotčených pozemků:

3 p. č. 6452/1 Ředitelství silnic Zlínského kraje p. č. 6478/2 Ředitelství silnic Zlínského kraje p. č. 7167/1 Ředitelství silnic Zlínského kraje p. č. 7167/5 Ředitelství silnic Zlínského kraje p. č. 7190/16 Ředitelství silnic Zlínského kraje p. č. 7190/4 město Uherský Brod p. č. 296/25 město Uherský Brod p. č. 296/16 město Uherský Brod p. č. 6939/1 město Uherský Brod p. č. st město Uherský Brod p. č. 6940/3 Pivovar Janáček Předpokládané celkové náklady: Má dopad na výdaj z rozpočtu města. 12 mil. Kč vč. DPH Fotodokumentace stávajícího stavu:

4

5 Zpracoval: L. Obadal, odbor investic Přílohy: - situace OK ø 31, 0 m - Hutní projekt Frýdek Místek, a. s. - vizualizace OK

6 Důvodová zpráva II V rámci společné přípravy realizace stavby okružní křižovatky u Pivovaru Janáček mezi Ředitelstvím silnic Zlínského kraje, příspěvková organizace a Městem Uherský Brod byl předložen Návrh smlouvy o společném postupu přípravy a realizaci stavby ze strany ŘSZK. Stavba bude umístěna na pozemcích ve vlastnictví Zlínského kraje (právo hospodařit - Ředitelství silnic Zlínského kraje, příspěvková organizace), Města Uherský Brod a Pivovaru Janáček a. s.. ŘSZK a Město Uherský Brod se budou podílet na financování stavby v předpokládané výši cca 12 mil. Kč s DPH. Investiční podíl z předpokládaných nákladů: Zlínský kraj (právo hospodařit - ŘSZK, příspěvková organizace) 5,76 mil. Kč s DPH Město Uherský Brod 6,24 mil. Kč s DPH Má dopad na výdaj z rozpočtu města. Majetkoprávní vztah dotčených pozemků: p. č. 6452/1 Ředitelství silnic Zlínského kraje p. č. 6478/2 Ředitelství silnic Zlínského kraje p. č. 7167/1 Ředitelství silnic Zlínského kraje p. č. 7167/5 Ředitelství silnic Zlínského kraje p. č. 7190/16 Ředitelství silnic Zlínského kraje p. č. 7190/4 město Uherský Brod p. č. 296/25 město Uherský Brod p. č. 296/16 město Uherský Brod p. č. 6939/1 město Uherský Brod p. č. st město Uherský Brod p. č. 6940/3 Pivovar Janáček Návrh smlouvy o společném postupu přípravy a realizaci stavby byl s jednotlivými odbory (odbor právní, odbor správy majetku města, odbor dopravy, odbor investic) konzultován a následně odsouhlasen. Zpracoval: L. Obadal, odbor investic

7 Předpokládané členění stavby : Silnice II/490 a III/49030: Uherský Brod, OK u pivovaru Janáček SO 101 OKRUŽNÍ KŘIŽOVATKA 4,1 MIL. KČ Okružní křižovatka-živičné vrstvy 2,4mil. Kč Okružní křižovatka včetně větví sil.ii/490 a III/49030, pouze živičné vrstvy, včetně odvodňovacího dvojřádku z žulových kostek a odvodnění dešťovými vpustěmi (ŘSZK) (včetně zrušení stávajícího povrchu-frézování) Okružní křižovatka 1,7mil. Kč Okružní křižovatka včetně větví sil.ii/490 a III/49030, ostatní konstrukční vrstvy vozovky včetně prstence a středového ostrova OK (předmět jednání mezi Uh.Brod a ŘSZK) SO 102 PŘÍSTUPOVÁ KOMUNIKACE (město Uh.Brod) 1,0MIL. KČ SO 103 CHODNÍKY A SJEZDY (město Uh.Brod) 2,0MIL. KČ SO 104 CHODNÍK-PIVOVAR ,-KČ Ostatní zpevněné plochy upřesněné projektantem (město Uh.Brod) SO PŘECHODNÉ DOPRAVNÍ ZNAČENÍ ,-KČ Přechodné dopravní značení (ŘSZK) SO TRVALÉ DOPRAVNÍ ZNAČENÍ-KOMUNIKACE ,-KČ Trvalé dopravní značení (ŘSZK) týká se komunikací SO TRVALÉ DOPRAVNÍ ZNAČENÍ-CHODNÍK ,-KČ Trvalé dopravní značení (město Uh.Brod) týká se chodníků SO 201 OPĚRNÁ ZEĎ A OPLOCENÍ (MĚSTO UH.BROD) ,-KČ SO 301 KANALIZACE (ŘSZK) ,-KČ SO 401 PŘELOŽKA VEŘEJNÉHO OSVĚTLENÍ (MĚSTO UH.BROD) ,-KČ SO 402 PŘELOŽKA KABELU SLP (MĚSTO UH.BROD) ,-KČ SO 501 PŘELOŽKA STL PLYNOVODU (MĚSTO UH.BROD) ,-KČ SO 502 PŘELOŽKA VODOVODU (MĚSTO UH.BROD) ,-KČ SO 601 TERÉNNÍ A SADOVÉ ÚPRAVY (MĚSTO UH.BROD) ,-KČ Rekapitulace objektů: ŘSZK SO 101, , , 301 Město Uherský Brod SO 102, 103, 104, , 201, 401, 402, 501, 502, ,-Kč ,-Kč
