VODOMĚRY. Má smysl používat vodoměry třídy přesnosti "C" DN mm? Několik námětů k zamyšlení. Flodis DN 15-32

Transkript

1 VODOMĚRY Má smysl používat vodoměry třídy přesnosti "C" DN mm? Několik námětů k zamyšlení. Flodis DN 15-32

2 VODOMĚRY srovnání parametrů a výsledků provozu třídy "C" a třídy "B" Tento dokument je zaměřen převážně na problematiku domovních vodoměrů DN mm, neboť o smysluplnosti a přínosech nasazení průmyslových vodoměrů tř.přesnosti "C" typu Flostar M DN mm již není pochyb. Přesnost vodoměrů - něco teorie na úvod Požadavky na přesnost vodoměrů jsou stanoveny v normě ČSN/ISO následovně: Qmin - nejnižší průtok kde vodoměr pracuje v toleranci ± 5% Qt - nejnižší průtok kde vodoměr pracuje v toleranci ± 2% Qn - jmenovitý průtok Q max - maximální průtok Jakékoli další hodnoty jako rozběhový průtok, nebo špičkový průtok nejsou předmětem normy ani schválení typu a je třeba je považovat jako hodnoty dosahované v sériové produkci. Nejpodstatnější pro porovnání parametrů vodoměrů třídy přesnosti "C" a "B" jsou hodnoty Qmin a Qt reprezentující schopnost vodoměru zaznamenávat s požadovanou přesností malé průtoky. Hodnoty Qmin a Qt jsou odvozeny od Qn vodoměru Vodoměry Qn < 10 m 3 /h Třída přesnosti "B" Qmin 0,02 Qn Qt 0,08 Qn Třída přesnosti "C" Qmin 0,01 Qn Qt 0,015 Qn Qmin tř. přesnosti "C" je 2 x nižší tř. "B"! Qt tř. přesnosti "C" je 5 x nižší než u tř. "B"! Měřící rozsah vodoměrů DN tř. přesnosti "B" + "C" : strana 2

3 Velké vodoměry DN mm Vodoměry Qn > 10 m 3 /h Třída přesnosti "B" Qmin 0,03 Qn Qt 0,20 Qn Třída přesnosti "C" Qmin 0,006 Qn Qt 0,015 Qn Qmin tř. přesnosti "C" je 5 x nižší než u tř. "B"! Qt tř. přesnosti "C" je 13 x nižší než u tř. "B"! Měřící rozsah vodoměrů DN tř. přesnosti "B" + "C" : Z grafů vyplývá zřetelně zásadní rozdíl mezi třídou přesnosti "B" a "C" : širší měřící rozsah vodoměrů tř. přesnosti "C" při shodném Qn širší měřící rozsah vodoměrů tř. přesnosti "C" v toleranci ± 2% nižší počátek měření v toleranci ± 5% celkově lepší parametry měření v oblasti nízkých průtoků strana 3

4 Využití vodoměrů třídy přesnosti "C" v praxi Vzhledem k velmi dobrým vlastnostem a přesnosti v oblasti malých průtoků jsou vodoměry tř. přesnosti "C" optimálním řešením pro fakturační měření, kde je většina spotřeby realizována právě v pásmu nízkých průtoků. Špičkové průtoky jsou jen krátkodobé, nebo je požadována rezerva vysokého průtoku z důvodu požární bezpečnosti objektu. Typická křivka průběhu spotřeby na fakturačním vodoměru: Na následujících příkladech naleznete obvyklý profil odběru při fakturačním měření. Typickým příkladem jsou obytné a administrativní budovy, sídlištní výměníkové stanice atd. Charakteristické znaky: Vodoměr pracuje cca 70% času v pásmu průtoků 0-20% zaznamenaných průtoků. Těchto 70% času představuje více než 40% celkového dodaného objemu. Podíl času provozu a dodaného objemu při nejvyšších průtocích je minimální. Přínos aplikace vodoměru tř. přesnosti "C" vyplyne ze srovnání typické křivky průběhu spotřeby s měřícím rozsahem použitého vodoměru, zejména s hodnotami Qmin a Qt. V závislosti na průběhu spotřeby představuje rozdíl v přesnosti vodoměrů dodatečnou fakturaci ve výši 3-8% v případě nasazení vodoměru tř. přesnosti "C" díky schopnosti registrovat i velmi malé průtoky. Tento přínos roste s DN vodoměru. Příklad 1: Výměníková stanice na sídlišti: Příklad 2: Panelový dům o osmi podlažích: strana 4

5 Význam použití vodoměrů třídy přesnosti "C" DN mm Při současné ceně vody v průměru 35 Kč/m3 včetně stočného je již aktuální zvažovat nasazení vodoměrů tř. přesnosti "C" i v nejčasněji používaných dimenzích 15 a 20 mm např. pro rodinné domy, menší obytné domy, restaurace, veřejné provozovny atd. Typická křivka spotřeby je v tomto případě platí bez výhrad - obvykle je % spotřeby u DN 15 a 20 realizováno při průtoku nižším než 0,5 m 3 /h. Únikové průtoky v hodnotě do 20 l/h jsou zcela běžným jevem a je jen otázkou kvality vodoměru zda budou registrovány nebo ne. Finanční objem těchto úniků je překvapivý - při podílu okolo 2% odběru dosahuje v ročním vyjádření násobků ceny nového vodoměru. Příklad 3: Objemový vodoměr AQUADIS DN 15 - umývárny průmyslového podniku: Vodoměr pracuje 49% času při průtoku < 20 l/h kde registruje 13,1 % dodávaného objemu. Tento trvalý únik by nebyl registrován běžně osazovaným vodoměrem tř. přesnosti "B". Únik představuje 86 m3 za rok t.j. při průměrné ceně vody trojnásobek ceny vodoměru. Příklad 4: Objemový vodoměr AQUADIS DN 15 - obytný dům (18 bytů): Vodoměr pracuje 51% času při průtoku do 100 l/h kde registruje 14% dodávaného objemu. Odběr při průtoku pod 50 l (Qmin běžně používaného vodoměru DN 20 tř. "B" ) představuje 40 % času a 9 % objemu. V tomto případě 108 m 3 ročně. Únik < 20 l/h představuje 13,5 % času a 1,9 % objemu. V tomto případě 29 m3 ročně což je více než cena nového vodoměru. Tato křivka odběru je typická pro obytné domy do cca 40 bytů. Krátkodobé špičky dosahují maximálně 1,2-1,8 m 3 h.tyto hodnoty vykazují rovněž špičkové průtoky zaznamenané systémem dálkového odečtu na sídlišti v Plzni Lochotíně který dodává informaci o maximálních průtocích u 106 sídlištních odběrů. strana 5

6 Přednosti vodoměrů třídy přesnosti "C" Actaris DN Příprava pro dálkový odečet - Cyble systém: Puls; MBus, Radio Aquadis a Flodis DN 15 L = 165 závit 1" jako náhrada zastaralých vodoměrů Verze DN 15 Qn 1,5 m3/h L = 190 mm závit 1" jako alternativa pro Qn 2,5. Snadná redukce průřezu z DN 20 na DN % přetížení nad Qmax u vodoměrů Flodis Registrace průtoků od 1 litru / h (Aquadis DN 15). Flodis DN 32 vyhovuje požadavkům požární bezpečnosti staveb. Antimagnetická ochrana. Má smysl používat vodoměry DN 15 Qn 1,5 m 3 /h? DN 20 je nejrozšířenějším rozměrem vodoměru v ČR. V řadě případů (cca 60%) je postačující rozměr DN 15 s nižší cenou a vyšší přesnosti v nízkých průtocích. Několik důvodů pro volbu DN 15 místo DN 20: Qmin a Qt má poloviční hodnotu něž DN 20 ve stejné třídě přesnosti => vyšší přesnost v nízkých průtocích Průtoky v těchto případech jen výjimečně dosahují hodnoty 1,5-2 m3/h => výsledky měření na domech s byty. Trvalý provoz při Qmax je možný => 3 m 3 /h (20% přetížení u lopatkových vodoměrů) Cena je nižší => úspora % Nákupy DN 15 u tradičních zákazníků Schlumberger : cca 30% ve třídě "B" cca 75 % ve třídě "C" Objemový nebo vrtulkový vodoměr? Kvalita vody Jednovtokový: Objemový: Metrologie Jednovtokový: Objemový: Jakákoli Díky jemné filtraci nevadí větší částice. Nevhodný tam kde se může vyskytovat jemný písek. Vysoká přetížitelnost, trvalý provoz při Qmax. Vyšší citlivost na malé průtoky - rozběh od 1 l/h. Snižování ztrát Průměrné ztráty vody v síti v České Republice činí cca 25%. Ne vše z tohoto objemu však reprezentují úniky v potrubí - významný podíl je nutno přičíst na úkor nedokonalého měření v důsledku zastaralých a předimenzovaných měřidel. Tento podíl nefakturované, ale odebrané vody je odhadován na úrovni cca 30% celkového objemu ztrát. Velice efektivním řešením je kromě snižování průřezů měřidel nasazení vodoměrů třídy přesnosti "C". strana 6

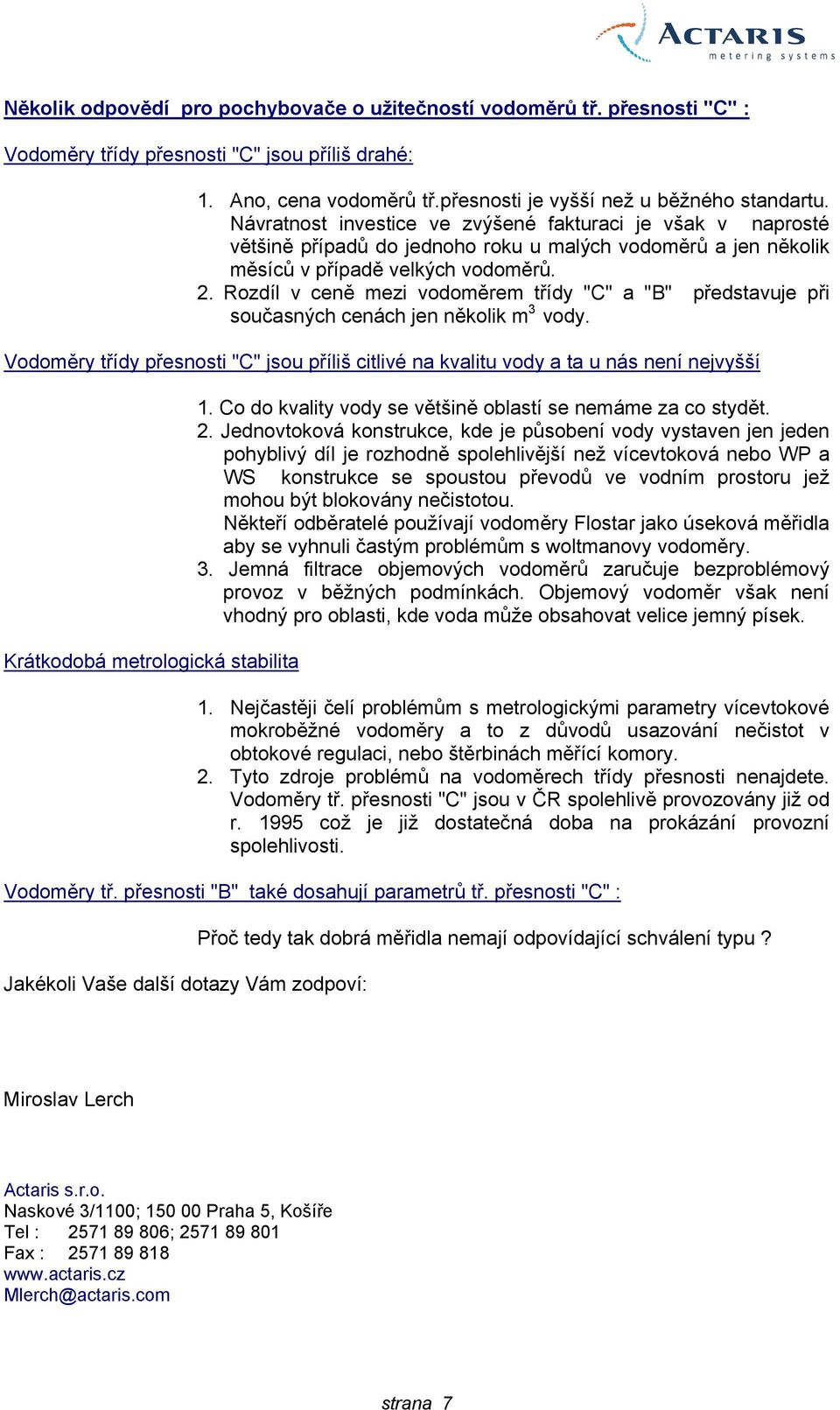

7 Několik odpovědí pro pochybovače o užitečností vodoměrů tř. přesnosti "C" : Vodoměry třídy přesnosti "C" jsou příliš drahé: 1. Ano, cena vodoměrů tř.přesnosti je vyšší než u běžného standartu. Návratnost investice ve zvýšené fakturaci je však v naprosté většině případů do jednoho roku u malých vodoměrů a jen několik měsíců v případě velkých vodoměrů. 2. Rozdíl v ceně mezi vodoměrem třídy "C" a "B" představuje při současných cenách jen několik m 3 vody. Vodoměry třídy přesnosti "C" jsou příliš citlivé na kvalitu vody a ta u nás není nejvyšší Krátkodobá metrologická stabilita 1. Co do kvality vody se většině oblastí se nemáme za co stydět. 2. Jednovtoková konstrukce, kde je působení vody vystaven jen jeden pohyblivý díl je rozhodně spolehlivější než vícevtoková nebo WP a WS konstrukce se spoustou převodů ve vodním prostoru jež mohou být blokovány nečistotou. Někteří odběratelé používají vodoměry Flostar jako úseková měřidla aby se vyhnuli častým problémům s woltmanovy vodoměry. 3. Jemná filtrace objemových vodoměrů zaručuje bezproblémový provoz v běžných podmínkách. Objemový vodoměr však není vhodný pro oblasti, kde voda může obsahovat velice jemný písek. 1. Nejčastěji čelí problémům s metrologickými parametry vícevtokové mokroběžné vodoměry a to z důvodů usazování nečistot v obtokové regulaci, nebo štěrbinách měřící komory. 2. Tyto zdroje problémů na vodoměrech třídy přesnosti nenajdete. Vodoměry tř. přesnosti "C" jsou v ČR spolehlivě provozovány již od r což je již dostatečná doba na prokázání provozní spolehlivosti. Vodoměry tř. přesnosti "B" také dosahují parametrů tř. přesnosti "C" : Jakékoli Vaše další dotazy Vám zodpoví: Přoč tedy tak dobrá měřidla nemají odpovídající schválení typu? Miroslav Lerch Actaris s.r.o. Naskové 3/1100; Praha 5, Košíře Tel : ; Fax : Mlerch@actaris.com strana 7
