Digitální multimetr s měřením otáček EM133A

Transkript

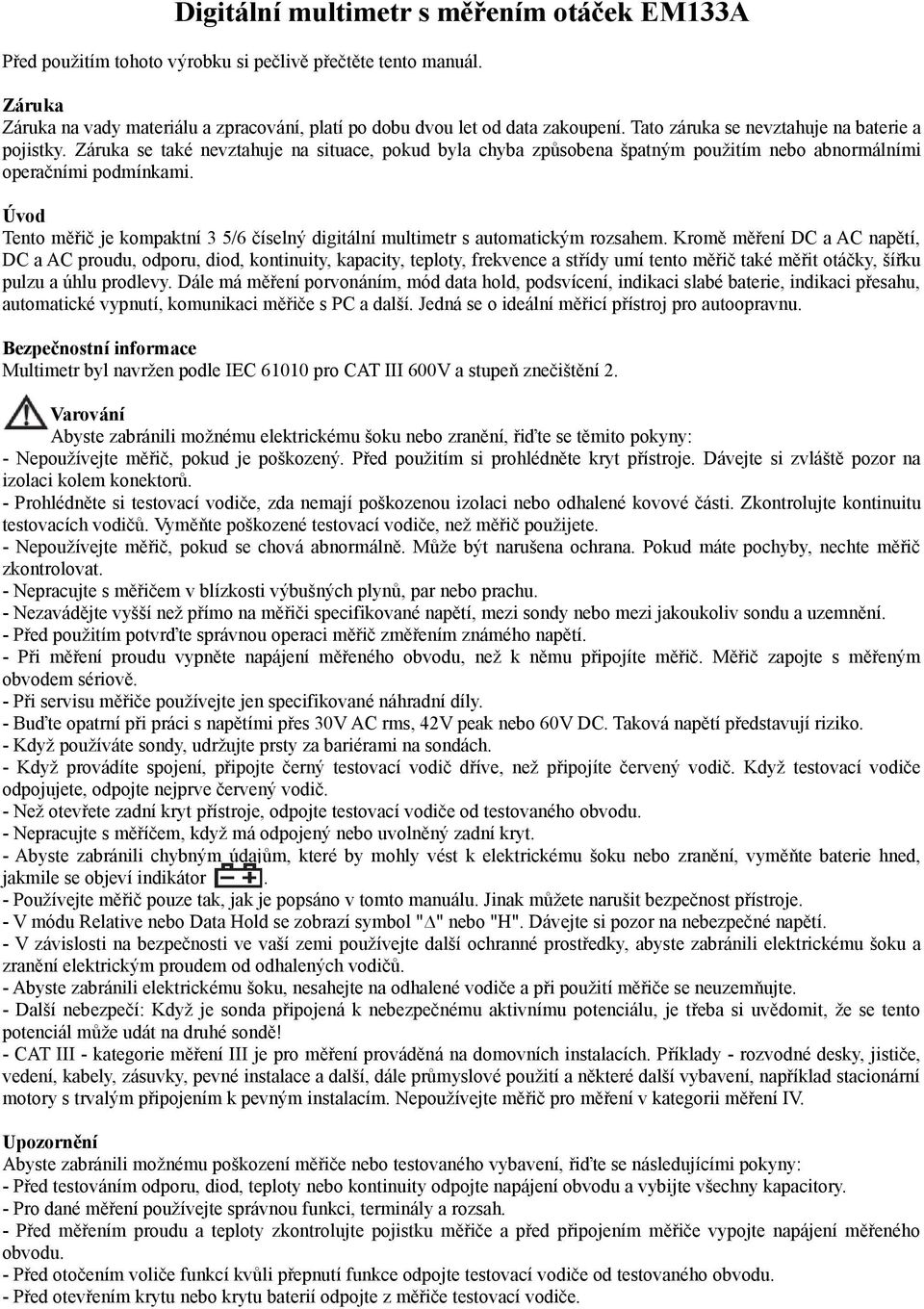

1 Digitální multimetr s měřením otáček EM133A Před použitím tohoto výrobku si pečlivě přečtěte tento manuál. Záruka Záruka na vady materiálu a zpracování, platí po dobu dvou let od data zakoupení. Tato záruka se nevztahuje na baterie a pojistky. Záruka se také nevztahuje na situace, pokud byla chyba způsobena špatným použitím nebo abnormálními operačními podmínkami. Úvod Tento měřič je kompaktní 3 5/6 číselný digitální multimetr s automatickým rozsahem. Kromě měření DC a AC napětí, DC a AC proudu, odporu, diod, kontinuity, kapacity, teploty, frekvence a střídy umí tento měřič také měřit otáčky, šířku pulzu a úhlu prodlevy. Dále má měření porvonáním, mód data hold, podsvícení, indikaci slabé baterie, indikaci přesahu, automatické vypnutí, komunikaci měřiče s PC a další. Jedná se o ideální měřicí přístroj pro autoopravnu. Bezpečnostní informace Multimetr byl navržen podle IEC pro CAT III 600V a stupeň znečištění 2. Varování Abyste zabránili možnému elektrickému šoku nebo zranění, řiďte se těmito pokyny: - Nepoužívejte měřič, pokud je poškozený. Před použitím si prohlédněte kryt přístroje. Dávejte si zvláště pozor na izolaci kolem konektorů. - Prohlédněte si testovací vodiče, zda nemají poškozenou izolaci nebo odhalené kovové části. Zkontrolujte kontinuitu testovacích vodičů. Vyměňte poškozené testovací vodiče, než měřič použijete. - Nepoužívejte měřič, pokud se chová abnormálně. Může být narušena ochrana. Pokud máte pochyby, nechte měřič zkontrolovat. - Nepracujte s měřičem v blízkosti výbušných plynů, par nebo prachu. - Nezavádějte vyšší než přímo na měřiči specifikované napětí, mezi sondy nebo mezi jakoukoliv sondu a uzemnění. - Před použitím potvrďte správnou operaci měřič změřením známého napětí. - Při měření proudu vypněte napájení měřeného obvodu, než k němu připojíte měřič. Měřič zapojte s měřeným obvodem sériově. - Při servisu měřiče používejte jen specifikované náhradní díly. - Buďte opatrní při práci s napětími přes 30V AC rms, 42V peak nebo 60V DC. Taková napětí představují riziko. - Když používáte sondy, udržujte prsty za bariérami na sondách. - Když provádíte spojení, připojte černý testovací vodič dříve, než připojíte červený vodič. Když testovací vodiče odpojujete, odpojte nejprve červený vodič. - Než otevřete zadní kryt přístroje, odpojte testovací vodiče od testovaného obvodu. - Nepracujte s měříčem, když má odpojený nebo uvolněný zadní kryt. - Abyste zabránili chybným údajům, které by mohly vést k elektrickému šoku nebo zranění, vyměňte baterie hned, jakmile se objeví indikátor. - Používejte měřič pouze tak, jak je popsáno v tomto manuálu. Jinak můžete narušit bezpečnost přístroje. - V módu Relative nebo Data Hold se zobrazí symbol " " nebo "H". Dávejte si pozor na nebezpečné napětí. - V závislosti na bezpečnosti ve vaší zemi používejte další ochranné prostředky, abyste zabránili elektrickému šoku a zranění elektrickým proudem od odhalených vodičů. - Abyste zabránili elektrickému šoku, nesahejte na odhalené vodiče a při použití měřiče se neuzemňujte. - Další nebezpečí: Když je sonda připojená k nebezpečnému aktivnímu potenciálu, je třeba si uvědomit, že se tento potenciál může udát na druhé sondě! - CAT III - kategorie měření III je pro měření prováděná na domovních instalacích. Příklady - rozvodné desky, jističe, vedení, kabely, zásuvky, pevné instalace a další, dále průmyslové použití a některé další vybavení, například stacionární motory s trvalým připojením k pevným instalacím. Nepoužívejte měřič pro měření v kategorii měření IV. Upozornění Abyste zabránili možnému poškození měřiče nebo testovaného vybavení, řiďte se následujícími pokyny: - Před testováním odporu, diod, teploty nebo kontinuity odpojte napájení obvodu a vybijte všechny kapacitory. - Pro dané měření používejte správnou funkci, terminály a rozsah. - Před měřením proudu a teploty zkontrolujte pojistku měřiče a před připojením měřiče vypojte napájení měřeného obvodu. - Před otočením voliče funkcí kvůli přepnutí funkce odpojte testovací vodiče od testovaného obvodu. - Před otevřením krytu nebo krytu baterií odpojte z měřiče testovací vodiče.

2 Elektrické symboly 1) Střídavý proud (AC) 2) Stejnosměrný proud (DC) 3) Jak stejnosměrný, tak střídavý proud 4) Pozor, riziko. Před použitím nahlédněte do operačního manuálu. 5) Pozor, riziko elektrického šoku. 6) Terminál uzemnění 7) Pojistka 8) Splňuje nařízení Evropské unie 9) Toto zařízení je chráněno pomocí dvojité nebo posílené izolace Přední panel 1. Displej: 3 5/6 číselný LCD s maximální hodnotou Tlačítko "RANGE": pro přepnutí měřiče mezi módem automatického a manuálního rozsahu, stejně jako pro výběr požadovaného manuálního rozsahu. 3. Tlačítko "Hz %": pro přepnutí měřiče mezi měřeními frekvence a střídy, když je přepínač funkcí na pozici "HZ %". 4. Tlačítko "S": pro přepnutí měřiče mezi (mimo jiné): a) Měřeními AC a DC proudu. b) Měřeními AC a DC napětí. c) Funkcemi testu odporu, kontinuity, diod a kapacity. d) Měřeními ve stupních Fahrenheita a Celsia. e) + a - spuštění (trigger) - pouze pro funkci měření šířky pulzu. f) Měření dvou a čtyřtaktního motoru - pouze pro funkci měření otáček. g) Měření čtyř, pěti, šesti a osmiválcového motoru - pouze pro funci měření úhlu prodlevy. 5. Přepínač funkcí: pro výběr požadované funkce nebo rozsahu, stejně jako pro zapnutí a vypnutí měřiče. Pokud měřiče nepoužíváte, tak pro úsporu baterie nastavte přepínač na pozici "OFF". 6. Terminál "20A": konektor pro červený testovací vodič pro měření proudu 600mA - 20A. 7. Terminál "COM": konektor pro černý testovací vodič pro všechna měření vyjma teploty, otáček a kapacity. Pro měření teploty slouží tento terminál jako konektor pro negativní zástrčku termosondy typu K. Pro měření otáček slouží jako konektor pro negativní (černý) výstup induktivního senzoru. Pro měření kapacity slouží tento terminál pro zapojení adaptéru. 8. Terminál "VΩmAHz": konektor pro červený testovací vodič pro všechna měření vyjma teploty, otáček a kapacity a měření proudu 600mA. Pro měření teploty tento terminál slouží pro zapojení pozitivní (červené) výstupní zástrčky induktivního senzoru. Pro měření kapacity tento terminál slouží pro zapojení adaptéru. 9. Tlačítko "REL": stiskněte krátce toto tlačítko pro spuštění nebo ukončení módu porovnání (Relative). Stiskněte a přidržte toto tlačítko po zhruba dvě sekundy pro spuštění módu USB komunikace (v tomto módu můžete přenášet jodnoty z měřiče do počítače pomocí USB rozhraní a komunikační aplikace). Na obrazovce se objeví indikátor "USB". Pro ukončení módu USB komunikace stiskněte a přidržte toto tlačítko na zhruba dvě sekundy (Poznámka: když je mód USB komunikace aktivní, je automaticky zrušena funkce automatického vypnutí.) 10. Tlačítko "HOLD": stiskněte krátce toto tlačítko pro spuštění nebo ukončení módu Data Hold. Stiskněte a přidržte toto tlačítko na zhruba dvě sekundy pro zapnutí nebo vypnutí podsvícení. 11. Pouzdro. Vestavěný bzučák: 1. Když stiskněte tlačítko, bzučák pípne, pokud byl stisk účinný. 2. Bzučák vydá několik krátkých pípnutí zhruba jednu minutu předtím, než se měřič automaticky vypne, a vydá jedno dlouhé pípnutí před automatickým vypnutí. Vysvětlivky k displeji 1. (4) - Vybráno měření čtyřtaktního motoru; (2) - Vybráno měření dvoutaktního motoru. 2. Spuštěn mód Data Hold. 3. Zobrazen počet vybraných válců motoru. 4. Baterie je slabá a musí být ihned vyměněna. 5. Vybrán test kontinuity. 6. Vybrán test diod. 7. Zapnutý sériový komunikační USB port.

3 8. Aktivní mód automatického rozsahu. 9. Aktivní mód porovnání. 10. Umožněno automatické vypnutí. 11. Vybráno měření úhlu prodlevy. 12. Znaménko mínus. 13. DC 14. AC 15. Oblast zobrazení hodnoty. 16. Trig+: je vybrán pozitivní spouštěč; Trig-: je vybrán negativní spouštěč. 17. Jednotky: V Jednotky napětí. V: volty μa, ma, A Jednotky proudu. μa: mikroampéry; ma: miliampéry; A: ampéry; 1A=10³mA=10 6 μa Ω, kω, MΩ Jednotky odporu. Ω: Ohm; kω: kiloohmy; MΩ: megaohmy; 1MΩ=10³kΩ=10 6 Ω nf, μf C, F Jednotky kapacity. nf: nanofarady; μf: mikrofarady; 1F=10 6 μf=10 9 nf=10 12 pf Jednotky teploty. C: stupně Celsia; F: stupně Fahrenheita Hz, khz, MHz Jednotky frekvence. Hz: hertzy; khz: kilohertzy; MHz: megahertzy; 1MHz=10³kHz=10 6 Hz % Jednotky střídy. %: procenta RPM Jednotky otáček. RPM: otáčky za minutu Jednotky úhlu prodlevy. : stupně ms Jednotky šířky pulzu. ms: milisekundy Základní specifikace Ochranná pojistka pro vstupy terminálu "VΩmAHz": 630mA, 1000V, rychlá, minimální specifikace přerušení 20000A. Ochranná pojistka pro vstupy terminálu "20A": 20mA, 1000V, rychlá, minimální specifikace přerušení 20000A. Displej: 3 5/6 číselný displej s maximální hodnotou Indikace přesahu: na obrazovce se objeví "OL". Indikace negativní polarity: na obrazovce se automaticky objeví znaménko mínus "-". Vzorkování: zhruba dvakrát až třikrát za sekundu. Pracovní teplota: 0 C až 40 C, <75% vzdušné vlhkosti. Teplotní koeficient: 0.2x (specifikovaná přesnost)/ C (<18 C nebo >28 C) Skladovací teplota: -10 C až 50 C, <85% vzdušné vlhkosti Pracovní nadmořská výška: 0 až 2000 metrů. Baterie: 9V baterie, 6F22 nebo ekvivalentní, 1 kus. Indikace slabé baterie: na displeji se zobrazí. Rozměry: 184 x 89 x 62 mm. Hmotnost: zhruba 447 g (včetně baterie a pouzdra). Specifikace Přesnost je specifikována po dobu jednoho roku po kalibraci a při teplotách 18 C až 28 C a vzdušné vlhkosti do 75 %. Specifikace přesnosti je: ±[(% hodnoty) + (čislo nejméně důležitých digitů)] DC napětí 6V 0.001V ± (0.8% + 5) 60V 0.01V 600V 0.1V 1000V 1V ± (1.0% + 5) Vstupní odpor: zhruba 10MΩ Ochrana před přetížením: 1000V DC/AC rms Poznámka: rozsah 1000V je specifikován v rozsahu od 20% do 100%.

4 AC napětí 6V 0.001V ± (1.0% + 5) 60V 0.01V 600V 0.1V 750V 1V ± (1.2% + 5) Vstupní odpor: zhruba 10MΩ Rozsah frekvence: 40Hz až 400Hz Odezva: průměrná, kalibrovaná v rms sinusové vlny Ochrana před přetížením: 1000V DC/AC rms Poznámka: rozsah 750V je specifikován v rozsahu od 20% do 100%. DC proud 60mA 0.01mA ± (1.0% + 7) 600mA 0.1mA 6A 1mA ± (1.5% + 7) 20A 10mA Ochrana před přetížením: Pojistka pro vstupy terminálu "VΩmAHz": 630mA/1000V rychlá pojistka Pojistka pro vstupy terminálu "20A": 20A/1000V rychlá pojistka Maximální vstupní proud: 20A (Pro vstupy >2A: trvání měření <10 sekund, interval >15 minut) Poznámka: rozsah 20A je specifikován od 20% do 100% rozsahu. AC proud 60mA 0.01mA ± (1.8% + 10) 600mA 0.1mA 6A 1mA ± (2.5% + 10) 20A 10mA Ochrana před přetížením: Pojistka pro vstupy terminálu "VΩmAHz": 630mA/1000V rychlá pojistka Pojistka pro vstupy terminálu "20A": 20A/1000V rychlá pojistka Maximální vstupní proud: 20A (Pro vstupy >2A: trvání měření <10 sekund, interval >15 minut) Rozsah frekvence: 40Hz až 400Hz Odezva: průměrná, kalibrovaná v rms sinusové vlny Poznámka: rozsah 20A je specifikován od 20% do 100% rozsahu. Odpor 600Ω 0.1Ω ± (1.0% + 5) 6kΩ 60kΩ 600kΩ 0.001kΩ 0.01kΩ 0.1kΩ 6MΩ 0.001MΩ ± (1.5% + 5) 60MΩ 0.01MΩ ± (3.0% + 10) Napětí otevřeného obvodu: < 0.7V

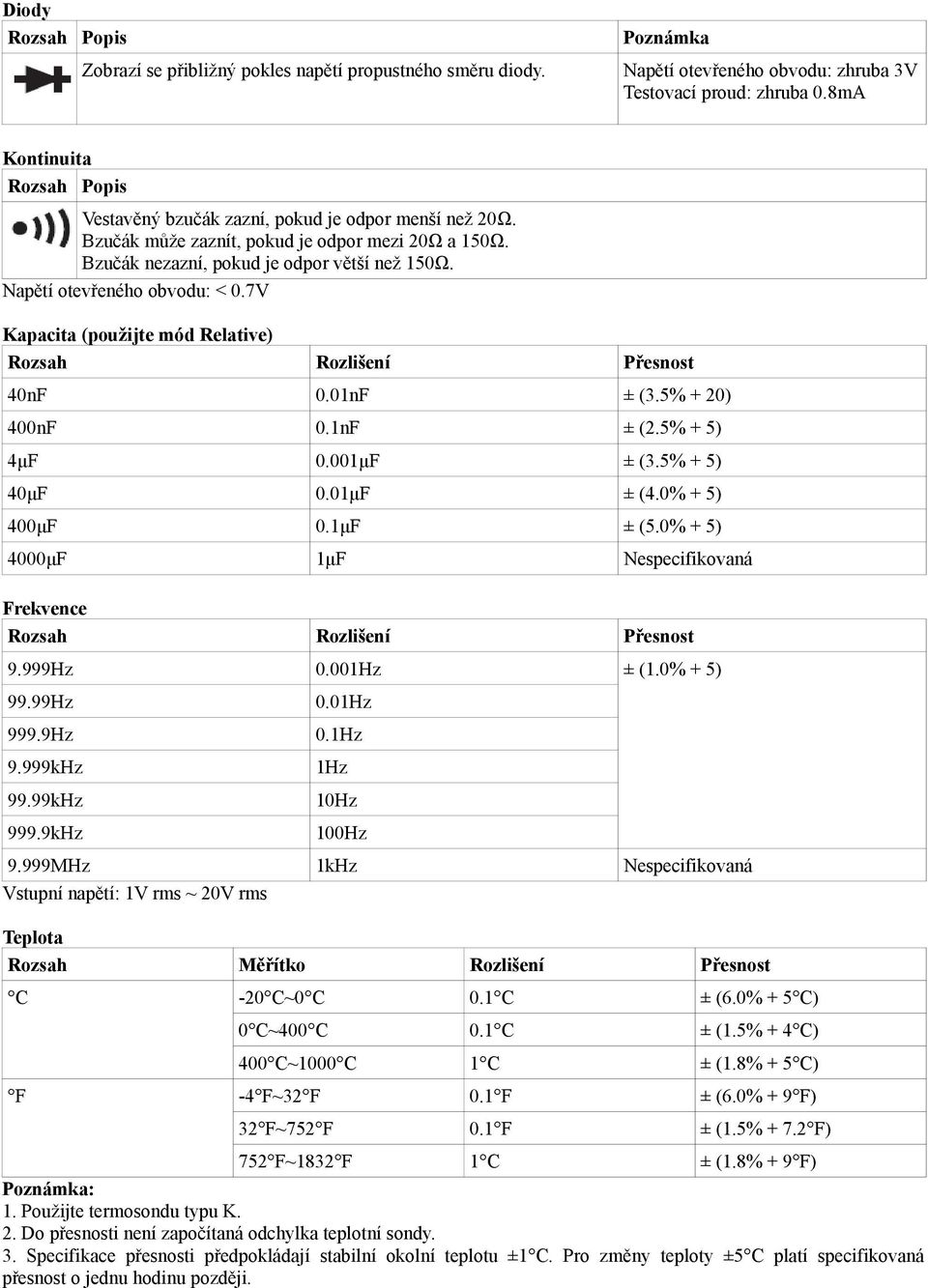

5 Diody Rozsah Popis Poznámka Zobrazí se přibližný pokles napětí propustného směru diody. Napětí otevřeného obvodu: zhruba 3V Testovací proud: zhruba 0.8mA Kontinuita Rozsah Popis Vestavěný bzučák zazní, pokud je odpor menší než 20Ω. Bzučák může zaznít, pokud je odpor mezi 20Ω a 150Ω. Bzučák nezazní, pokud je odpor větší než 150Ω. Napětí otevřeného obvodu: < 0.7V Kapacita (použijte mód Relative) 40nF 0.01nF ± (3.5% + 20) 400nF 0.1nF ± (2.5% + 5) 4μF 0.001μF ± (3.5% + 5) 40μF 0.01μF ± (4.0% + 5) 400μF 0.1μF ± (5.0% + 5) 4000μF 1μF Nespecifikovaná Frekvence 9.999Hz 0.001Hz ± (1.0% + 5) 99.99Hz 999.9Hz 9.999kHz 99.99kHz 999.9kHz 0.01Hz 0.1Hz 1Hz 10Hz 100Hz 9.999MHz 1kHz Nespecifikovaná Vstupní napětí: 1V rms ~ 20V rms Teplota Rozsah Měřítko Rozlišení Přesnost C -20 C~0 C 0.1 C ± (6.0% + 5 C) 0 C~400 C 0.1 C ± (1.5% + 4 C) 400 C~1000 C 1 C ± (1.8% + 5 C) F -4 F~32 F 0.1 F ± (6.0% + 9 F) 32 F~752 F 0.1 F ± (1.5% F) 752 F~1832 F 1 C ± (1.8% + 9 F) Poznámka: 1. Použijte termosondu typu K. 2. Do přesnosti není započítaná odchylka teplotní sondy. 3. Specifikace přesnosti předpokládají stabilní okolní teplotu ±1 C. Pro změny teploty ±5 C platí specifikovaná přesnost o jednu hodinu později.

6 Střída Měřítko Rozlišení Přesnost 0.5% ~ 99.9% 0.1% ± (2.0% + 7) Vstupní napětí: 2 ~ 50Vp Frekvence: 40Hz až 1kHz Šířka pulzu 0.5 ~ 20ms 0.1ms ± (2.0% + 3) Vstupní napětí: 2 ~ 50Vp Úhel prodlevy Počet válců 4 válce 0 ~ ± (2.5% + 2) 5 válců 0 ~ 72 6 válců 0 ~ 60 8 válců 0 ~ 45 Vstupní napětí: 2 ~ 50Vp Maximální povolené otáčky motoru: otáček za minutu Otáčky Dvoutaktní motor: 60 ~ RPM Čtyřtaktní motor: 120 ~ RPM <10000RPM: 1RPM 10000RPM: 0.1kRPM Vstupní napětí: 2 ~ 50Vp Maximální povolené otáčky motoru: otáček za minutu ± (0.5% + 3) Operační instrukce Použití módu Relative (porovnání) Výběr tohoto módu způsobí, že měřič uloží aktuální hodnotu jako referenční pro další měření. 1. Stiskněte krátce tlačítko "REL". Měříč vstoupí do módu Relative a uloží aktuální hodnotu jako referenční pro následující měření. Na displeji se objeví indikátor " ". Hodnota na dipleji je nula. 2. Když provedete nové měření, displej zobrazí rozdíl mezo referenční a novou hodnotou. 3. Stiskněte tlačítko "REL" znovu. Měřič ukončí mód Relative. Indikátor " " zmizí. Poznámky: 1) Když používáte mód Relative, skutečná hodnota testovaného objektu nesmí přesáhnout plné měřítko vybraného rozsahu. Pokud je to třeba, použijte vyšší rozsah měření. 2) Tento mód je v dipozici pouze pro měření napětí, proudu, odporu, kapacity a teploty. Manuální rozsah a automatický rozsah Měřič má u funkcí měření, které mohou mít automatický nebo manuální rozsah, základně nastaven mód automatického rozsahu. Když je měřič v módu automatického rozsahu, zobrazí se "AUTO". 1. Stiskněte tlačítko "RANGE". Měřič vstoupí do módu manuálního rozsahu a "AUTO" zmizí. Každé stisknutí tlačítka RANGE navyšuje rozsah. Když dosáhnete nejvyššího rozsahu, měřič se přesune na nejnižší rozsah. 2. Pro opuštění módu manuálního rozsahu stiskněte a držte tlačítko "RANGE" na zhruba dvě sekundy. Měřič se vrátí do módu automatického rozsahu. Mód data hold Stiskněte krátce tlačítko "HOLD" pro udržení aktuální hodnoty na displeji. Na displeji se objeví indikátor "H". Pro ukončení módu Data Hold stiskněte tlačítko znovu. Indikátor "H" zmizí. Výběr Trigger +- Trigger (spouštěč) + nebo - slouží k určení, která (on nebo off) část testovaného signálu nás zajímá. Například pro periodickou čtvercovou vlnu, jejíž perioda je 10 ms, pokud zachytíte hodnotu šířky pulzu 2ms při trigger+ (on část), získáte hodnotu šířky pulzu 8ms (10ms-2ms) v trigger - (off část). Pro přepnutí mezi trigger+ a - použijte tlačítko "S". Poznámka: Výběr trigger+ - je možná pouze u funkce měření šířky pulzu.

7 Měření DC nebo AC napětí 2. Nastavte přepínač funkcí na pozici V. Poté stiskněte tlačítko "S" pro výběr měření DC nebo AC napětí. Na obrazovce se objeví odpovídající symbol. 3. Připojte testovací vodiče přes zdroj nebo obvod, který budete testovat. 4. Přečtěte si hodnotu na displeji. U měření DC napětí bude též indikována polarita spojení červeného testovacího vodiče. Poznámka: Abyste zabránili elektrickému šoku nebo poškození měřiče, nezavádějte mezi terminály napětí vyšší než 1000V DC nebo 750V AC. Měření DC nebo AC proudu 1. Připojte černý testovací vodič k terminálu "COM". Pokud je měřený proud menší než 600mA, připojte červený testovací vodič k terminálu "VΩmAHz". Pokud je proud mezi 600mA a 20A, připojte červený testovací vodič k terminálu "20A". 2. Nastavte přepínač rozsahu na ma nebo A. Poznámka: Pokud je červený testovací vodič připojen k terminálu "VΩmAHz", přepínač funkcí musí být nastaven na pozici ma. Pokud je červený testovací vodič připojen k terminálu "20A", přepínač funkcí musí být nastaven na pozici A. 3. Stiskněte tlačítko "S" pro výběr měření DC nebo AC proudu. Na displeji se objeví odpovídající symbol. 4. Vypněte napájení obvodu, který chcete měřit. Vybijte všechny kapacitory. 5. Přerušte cestu obvodu, kterou chcete měřit. Připojte testovací vodiče sériově k obvodu. 6. Zapněte napájení obvodu a zjistěte z displeje hodnotu. U měření DC proudu bude též indikována polarita spojení červeného testovacího vodiče. Poznámka: Při použití módu manuálního rozsahu, pokud není magnituda napětí známá dopředu, vyberte nejprve nejvyšší rozsah a poté jej snižujte, dokud nedostanete správné výsledky. Měření odporu 2. Nastavte přepínač funkcí na pozici. Poté stiskněte tlačítko "S" pro výběr funkce odporu (na obrazovce se neobjeví symboly, a jednotka měření kapacity). 3. Připojte testovací vodiče přes objekt, který budete testovat. 4. Přečtěte si hodnotu na displeji. Poznámky: 1) U měření >1MΩ může měřiči trvat několik sekund, než stabilizuje hodnotu. To je u měření vysokých odporů normální. 2) Když není připojen vstup, tj. otevřený obvod, zobrazí se jako indikace přesahu "OL". 3) Před měřením vypněte napájení obvodu, který chcete měřit, a vybijte pečlivě všechny kapacitory. Test kontinuity 2. Nastavte přepínač funkcí na pozici. Poté stiskněte tlačítko "S", dokud se na obrazovce neobjeví symbol. 3. Připojte testovací vodiče přes obvod, který budete testovat. 4. Pokud je odpor obvodu menší než zhruba 20Ω, zazní vestavěný bzučák. Poznámka: Před měřením vypněte napájení obvodu, který chcete měřit, a vybijte pečlivě všechny kapacitory.

8 Měření frekvence 2. Nastavte přepínač funkcí na pozici Hz %. Tiskněte tlačítko Hz %, dokud se na displeji neobjeví "Hz". 3. Připojte testovací vodiče přes zdroj nebo obvod, který budete testovat. 4. Přečtěte si hodnotu na displeji. Poznámky: 1) U měření frekvence je změna rozsahu automatická. Rozsah měření je 0~10MHz. 2) Napětí vstupního signálu by mělo být mezi 1V rms a 20V rms. Čím je vyšší frekvence, tím je vyžadováno vyšší vstupní napětí. 3) U měření <10Hz musí být amplituda vstupního signálu vyšší než 2V rms. Měření střídy 2. Nastavte přepínač funkcí na pozici Hz %. Tiskněte tlačítko Hz %, dokud se na displeji neobjeví "%". 3. Připojte testovací vodiče přes zdroj signálu, který budete testovat. 4. Přečtěte si hodnotu na displeji. Poznámka: Poté, co odpojíte měřený signál, jeho hodnota může zůstat na obrazovce. Dvakrát stiskněte tlačítko Hz % pro vynulování displeje. Měření kapacity 1. Nastavte přepínač funkcí na pozici. Poté tiskněte tlačítko S, dokud se na obrazovce neobjeví jednotka kapacity. 2. Podle obrázku vpravo připojte adaptér k terminálu "COM" a červený testovací 3. Stiskněte tlačítko "REL", měřič vstoupí do módu Relative. Na displeji je hodnota nula. 4. Vybijte kapacitor, který chcete měřit. Poté jej zapojte to testovací zásuvky na adaptéru kapacity. Ujistěte se, že máte správnou polaritu. 5. Počkejte, dokud se neustálí hodnota. U vysokokapacitních kapacitorů může trvat stabilizování hodnoty kolem třiceti sekund. Test diod (Poznámka: polarita červeného vodiče je pozitivní "+".) 2. Nastavte přepínač funkcí na pozici. Poté stiskněte tlačítko "S", dokud se na obrazovce neobjeví symbol. 3. Připojte červený testovací vodič k anodě testované diody a černý testovací vodič ke katodě. 4. Na obrazovce se zobrazí přibližný pokles napětí v propustném směru diody. Pokud je spojení obrácené, zobrazí se "OL". Měření teploty 1. Nastavte přepínač rozsahu na pozici C F. Poté stiskněte tlačítko S pro výběr mezi C a F. 2. Připojte negativní zástrčku "-" termočlánku typu K k terminálu "COM" a pozitivní zástrčku "+" termočlánku k terminálu "VΩmAHz". 3. Připojte konec se senzorem k testovanému objektu. 4. Počkejte, dokud se neustálí hodnota na displeji. Poznámky: 1) Když teplota překročí 1000 C/1832 F, na displeji se zobrazí "OL". 2)Abyste zabránili možnému poškození měřiče nebo jiného vybavení, pamatujte, že zatímco je měřič pro -20 C až C a -4 F až 1832 F, termočlánek typu K přiložený k měřiči, je pouze do 250 C. Pro teploty mimo tento rozsah použijte termočlánek s vyššími specifikacemi. Termočlánek typu K přiložený k měřiči není profesionálním nástrojem a lze jej použít pouze pro nekritická referenční měření. Pro přesná měřená použijte profesionální termočlánek.

9 Měření otáček 1. Nastavte přepínač funkcí na pozici RPM. 2. Pokud je testovaný motor dvoutaktní, tiskněte tlačítko S, dokud se neobjeví na displeji symbol (2). Pokud je testovaný motor čtyřtaktní, tiskněte tlačítko S, dokud se neobjeví na displeji symbol (4). 3. Připojte negativní (černý) výstupní konektor induktivního senzoru k terminálu "COM" a pozitivní (červený) výstupní konektor induktivního senzoru k terminálu "VΩmAHz". 4. Sevřete induktivní senzor kolem kabelu zapalovací svíčky s šipkou na induktivním senzoru směřující k zapalovací svíčce. Ujistěte se, že jsou čelisti senzoru zcela uzavřené. 5. Spusťte motor a zjistěte z displeje hodnotu. Poznámky: 1) Vstupní napětí musí být mezi 2Vp a 50Vp. Pokud je napětí příliš nízké, je nemožné učinit měření. 2) Pokud je rychlost otáček motoru příliš nízká, bude klesat stabilita hodnot. 3) Polarita vstupního napětí musí být správná, jinak bude nemožné učinit měření. 4) Induktivní senzor se zahřeje a hodnota bude nestabilní, když budete měřit po nějakou dobu. V takovém případě sundejte induktivní senzor z kabelu zapalovací svíčky, abyste zastavili měření, a počkejte, dokud se induktivní senzor neochladí. Poté můžete pokračovat v měření. Měření úhlu prodlevy 2. Nastavte přepínač funkcí na pozici Dwell. Poté stiskněte tlačítko S, dokud se nezobrazí počet testovaných válců motoru (4, 5, 6 nebo 8). 3. Připojte černý testovací vodič k šasi nebo negativnímu terminálu autobaterie a červený testovací vodič připojte k slabonapěťovému terminálu distributoru nebo negativnímu terminálu zapalovací cívky. 4. Pusťte motor a zjistěte z displeje hodnotu. Poznámky: 1) Vstupní napětí musí být mezi 2Vp a 50Vp. Pokud je napětí příliš nízké, je nemožné učinit měření. 2) Pokud je rychlost otáček motoru příliš nízká, bude klesat stabilita hodnot. 3) Polarita vstupního napětí musí být správná, jinak bude nemožné učinit měření. Měření šířky pulzu 1. Připojte černý testovací vodič k terminálu "COM" a červený testovací 2. Nastavte přepínač funkcí na pozici ms PULSE. 3. Stiskněte tlačítko S pro výběr pozitivního (+) spuštění (trigger) nebo negativního (-). Na displeji se objeví odpovídající symbol. 4. Připojte testovací vodiče, jak vidíte na obrázku. Poté zjistěte z displeje hodnotu. Automatické vypnutí Pokud po dobu delší než patnáct minut nebudete pracovat s měřičem, automaticky se vypne a přejde do spánkového módu. Abyste vzbudili měřič ze spánkového módu, stiskněte libovolné tlačítko nebo otočte přepínačem funkcí. Abyste zrušili funkci automatického vypnutí, stiskněte a držte tlačítko, zatímco otáčíte přepínačem rozsahu z pozice "OFF" na jinou pozici. Komunikace Abyste ustálili komunikaci mezi měřičem a PC, nahlédněte do instrukcí komunikační aplikace na přiloženém CD. Můžete použít přiložený datový kabel a komunikační aplikaci pro přenos výsledků měření do počítače v reálném čase pomocí USB rozhraní. Tyto hodnoty se zobrazí na počítači v několika formách a lze je uložit jako soubor. Před použitím funkce komunikace se ujistěte, že jste zapojili přiložené USB příslušenství do zadní části měřiče.

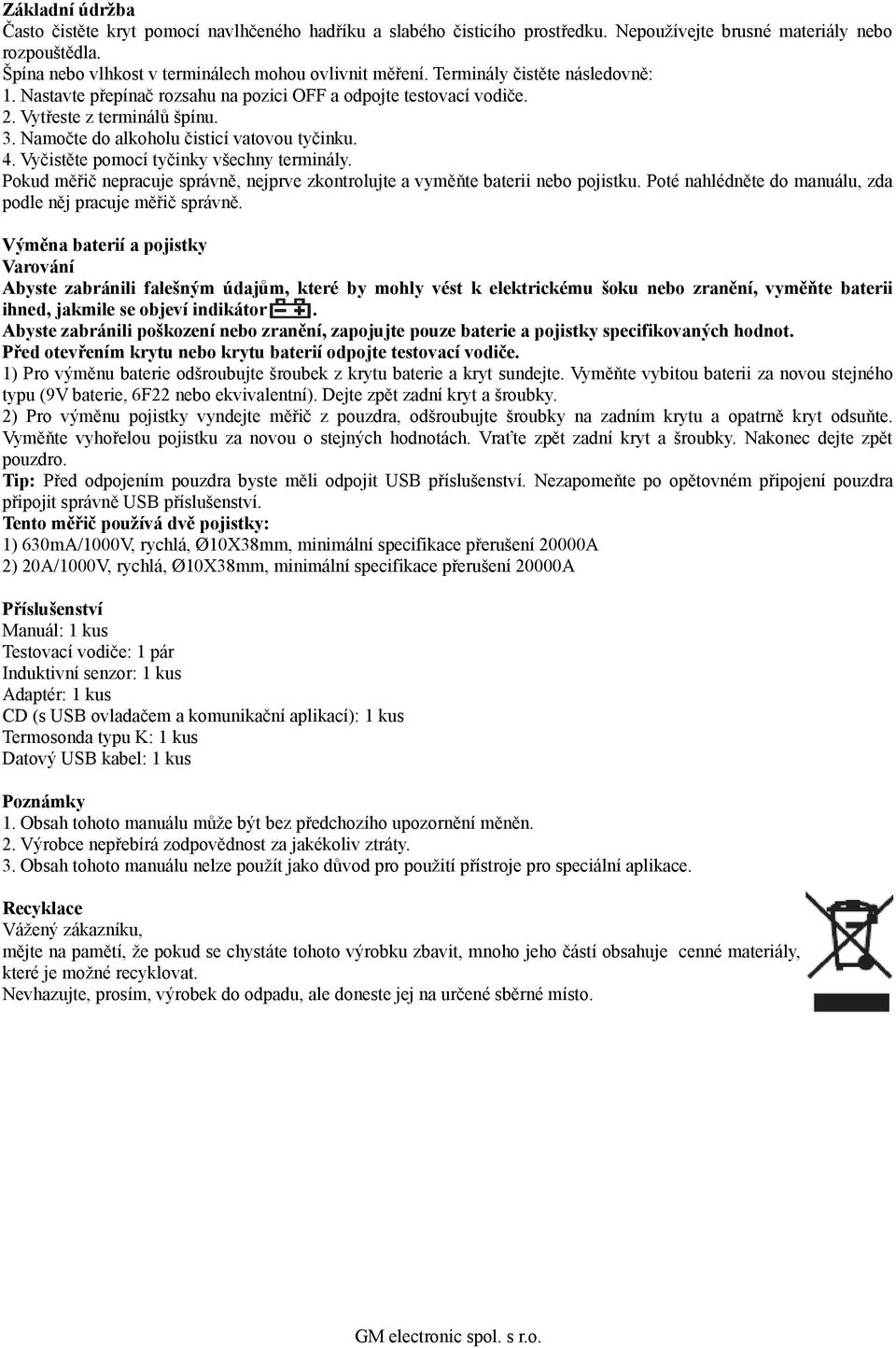

10 Základní údržba Často čistěte kryt pomocí navlhčeného hadříku a slabého čisticího prostředku. Nepoužívejte brusné materiály nebo rozpouštědla. Špína nebo vlhkost v terminálech mohou ovlivnit měření. Terminály čistěte následovně: 1. Nastavte přepínač rozsahu na pozici OFF a odpojte testovací vodiče. 2. Vytřeste z terminálů špínu. 3. Namočte do alkoholu čisticí vatovou tyčinku. 4. Vyčistěte pomocí tyčinky všechny terminály. Pokud měřič nepracuje správně, nejprve zkontrolujte a vyměňte baterii nebo pojistku. Poté nahlédněte do manuálu, zda podle něj pracuje měřič správně. Výměna baterií a pojistky Varování Abyste zabránili falešným údajům, které by mohly vést k elektrickému šoku nebo zranění, vyměňte baterii ihned, jakmile se objeví indikátor. Abyste zabránili poškození nebo zranění, zapojujte pouze baterie a pojistky specifikovaných hodnot. Před otevřením krytu nebo krytu baterií odpojte testovací vodiče. 1) Pro výměnu baterie odšroubujte šroubek z krytu baterie a kryt sundejte. Vyměňte vybitou baterii za novou stejného typu (9V baterie, 6F22 nebo ekvivalentní). Dejte zpět zadní kryt a šroubky. 2) Pro výměnu pojistky vyndejte měřič z pouzdra, odšroubujte šroubky na zadním krytu a opatrně kryt odsuňte. Vyměňte vyhořelou pojistku za novou o stejných hodnotách. Vraťte zpět zadní kryt a šroubky. Nakonec dejte zpět pouzdro. Tip: Před odpojením pouzdra byste měli odpojit USB příslušenství. Nezapomeňte po opětovném připojení pouzdra připojit správně USB příslušenství. Tento měřič používá dvě pojistky: 1) 630mA/1000V, rychlá, Ø10X38mm, minimální specifikace přerušení 20000A 2) 20A/1000V, rychlá, Ø10X38mm, minimální specifikace přerušení 20000A Příslušenství Manuál: 1 kus Testovací vodiče: 1 pár Induktivní senzor: 1 kus Adaptér: 1 kus CD (s USB ovladačem a komunikační aplikací): 1 kus Termosonda typu K: 1 kus Datový USB kabel: 1 kus Poznámky 1. Obsah tohoto manuálu může být bez předchozího upozornění měněn. 2. Výrobce nepřebírá zodpovědnost za jakékoliv ztráty. 3. Obsah tohoto manuálu nelze použít jako důvod pro použití přístroje pro speciální aplikace. Recyklace Vážený zákazníku, mějte na pamětí, že pokud se chystáte tohoto výrobku zbavit, mnoho jeho částí obsahuje cenné materiály, které je možné recyklovat. Nevhazujte, prosím, výrobek do odpadu, ale doneste jej na určené sběrné místo. GM electronic spol. s r.o.
