Nabídka fasádních izolačních skel

Rozměr: px
Začít zobrazení ze stránky:

Download "Nabídka fasádních izolačních skel"

Transkript

1 Nabídka fasádních izolačních skel Izolační skla s.r.o. Na Cihelně Pustiměř Tel Fax

2 Co se děje se slunečním zářením po jeho dopadu na dvojsklo Sluneční záření dopadající na povrch skla je částečně odraženo zpět (reflexe), částečně projde sklem a částečně je absorbováno. Absorbované záření je zčásti vyzářeno zpět ke slunci a zčásti do interiéru. Množství slunečního záření, které projde do interiéru zasklením vyjadřuje přímá energetická propustnost T SOL. Přidáme-li k T SOL část absorbovaného záření sekundárně vyzářeného do interiéru, dostaneme celkovou energetickou propustnost (solární faktor ). Propustnost zasklení v oblasti nanometrů je propustností pro světlo (T VIS ). Celková tepelná prostupnost (konvektivní sdílení tepla prouděním a radiační- sdílení tepla sáláním) z interiéru směrem ven je vyjádřena součinitelem prostupu tepla U (Wm - 2 K -1 ).

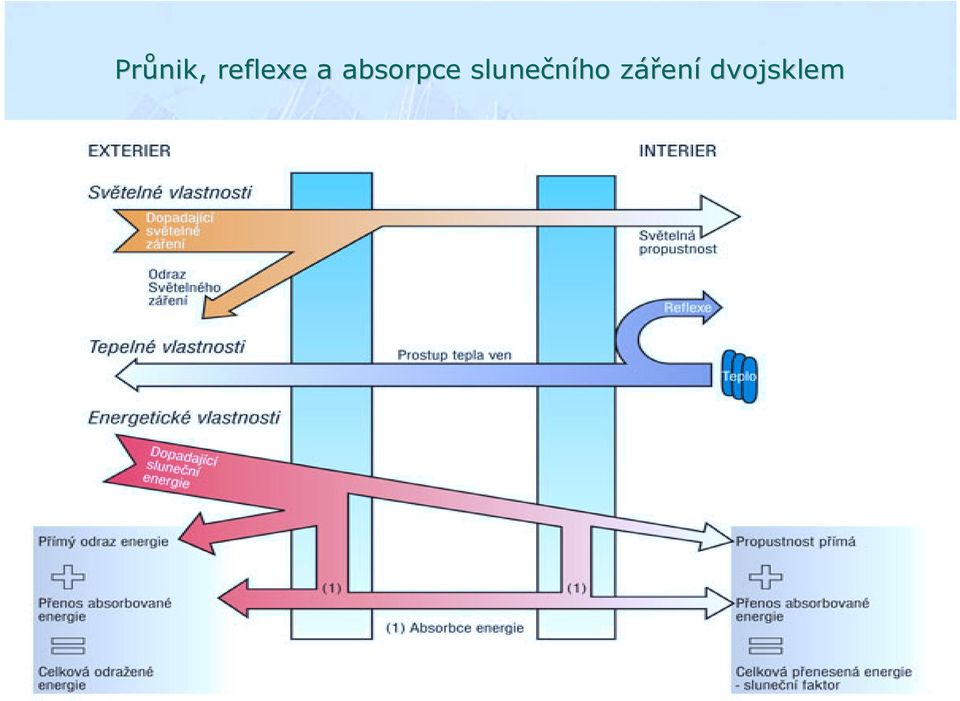

3 Průnik, reflexe a absorpce slunečního záření dvojsklem

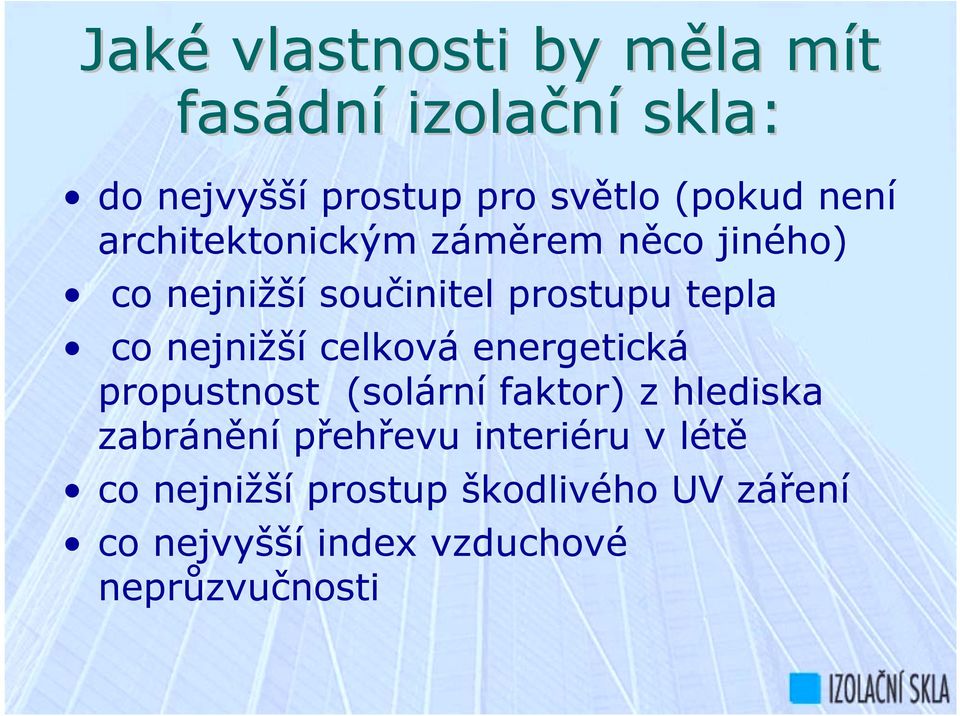

4 Jaké vlastnosti by měla mít fasádní izolační skla: do nejvyšší prostup pro světlo (pokud není architektonickým záměrem něco jiného) co nejnižší součinitel prostupu tepla co nejnižší celková energetická propustnost (solární faktor) z hlediska zabránění přehřevu interiéru v létě co nejnižší prostup škodlivého UV záření co nejvyšší index vzduchové neprůzvučnosti

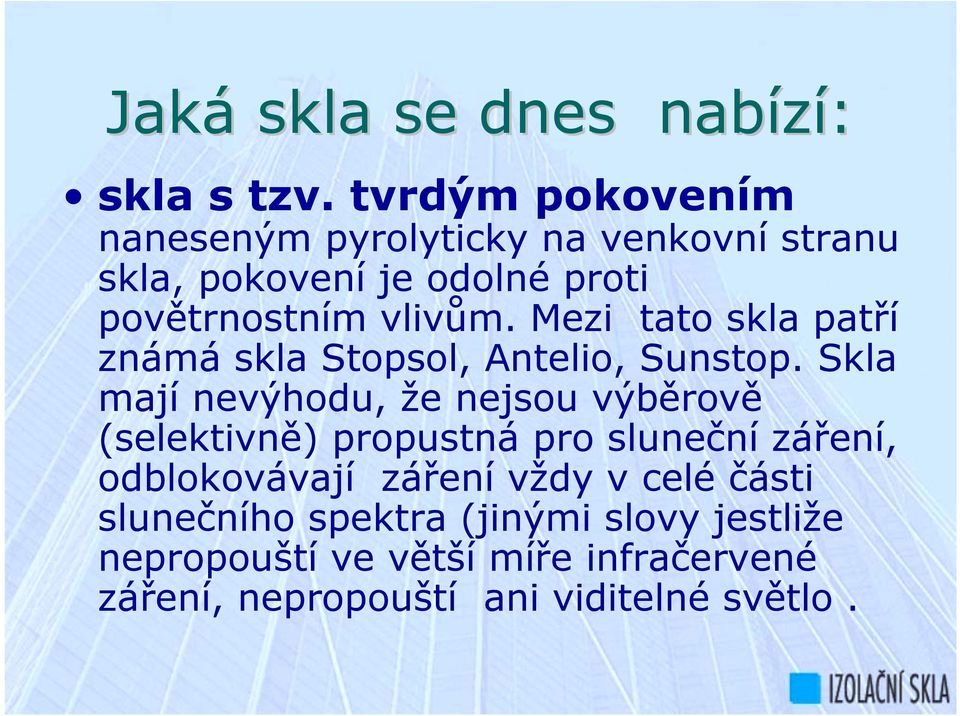

5 Jaká skla se dnes nabízí: skla s tzv. tvrdým pokovením naneseným pyrolyticky na venkovní stranu skla, pokovení je odolné proti povětrnostním vlivům. Mezi tato skla patří známá skla Stopsol, Antelio, Sunstop. Skla mají nevýhodu, že nejsou výběrově (selektivně) propustná pro sluneční záření, odblokovávají záření vždy v celé části slunečního spektra (jinými slovy jestliže nepropouští ve větší míře infračervené záření, nepropouští ani viditelné světlo.

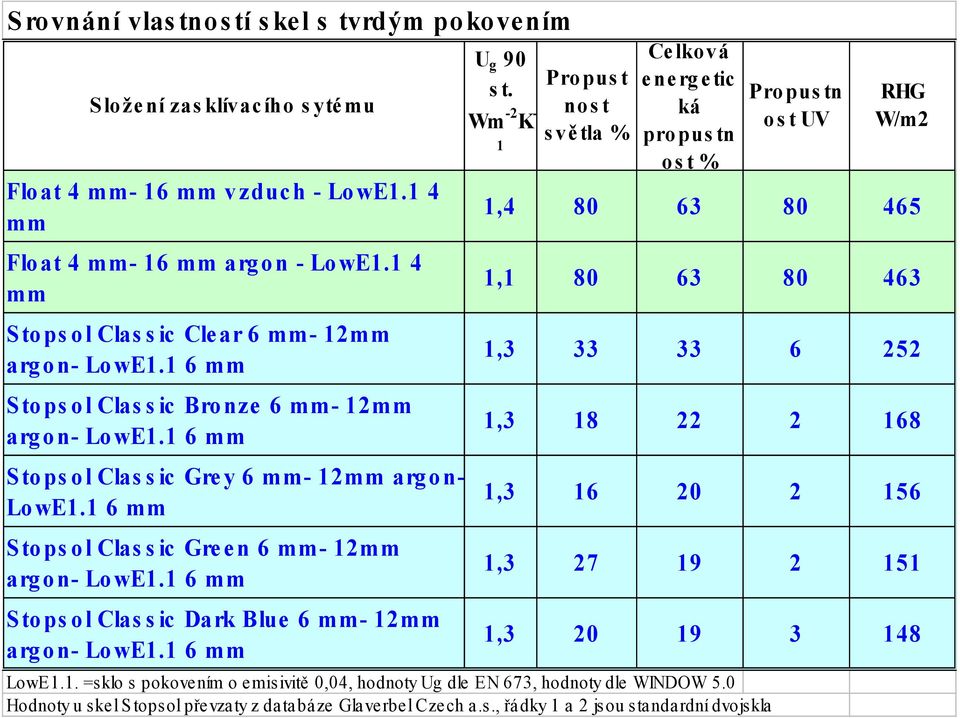

6 Srovnání vlastností skel s tvrdým pokovením S lo že ní zas klívac ího s yté mu Float 4 mm- 16 mm vzduch - LowE1.1 4 mm Float 4 mm- 16 mm argon - LowE1.1 4 mm Stopsol Classic Clear 6 mm- 12mm argon- LowE1.1 6 mm Stopsol Classic Bronze 6 mm- 12mm argon- LowE1.1 6 mm Stopsol Classic Grey 6 mm- 12mm argon- LowE1.1 6 mm Stopsol Classic Green 6 mm- 12mm argon- LowE1.1 6 mm Stopsol Classic Dark Blue 6 mm- 12mm argon- LowE1.1 6 mm U g 90 st. Wm -2 K - 1 Propust nost svě tla % Celková energetic ká propustn ost % Propustn ost UV RHG W/m2 1, , , , , , , LowE1.1. =sklo s pokovením o emisivitě 0,04, hodnoty Ug dle EN 673, hodnoty dle WINDOW 5.0 Hodnoty u skel Stopsol převzaty z databáze Glaverbel Czech a.s., řádky 1 a 2 jsou standardní dvojskla

7 Srovnání vlastností skel s tvrdým pokovením S lo že ní zas klívac ího s yté mu Stopsol Supersilver Clear 6 mm- 12mm argon- LowE1.1 6 mm Stopsol Supersilver Grey 6 mm- 12mm argon- LowE1.1 6 mm Stopsol Supersilver Green 6 mm- 12mm argon- LowE1.1 6 mm S to ps o l S upe rs ilv e r Dark Blue 6 mm- 12mm argon- LowE1.1 6 mm S to ps o l S upe rs ilv e r Ic e Blue 6 mm- 12mm argon- LowE1.1 6 mm U g 90 st. Wm -2 K - 1 Propust nost svě tla % Celková energetic ká propustn ost % Propustn ost UV RHG W/m2 1, , , , , LowE1.1. =sklo s pokovením o emisivitě 0,04, hodnoty Ug dle EN 673, hodnoty dle WINDOW 5.0 Hodnoty u skel Stopsol převzaty z databáze Glaverbel Czech a.s.

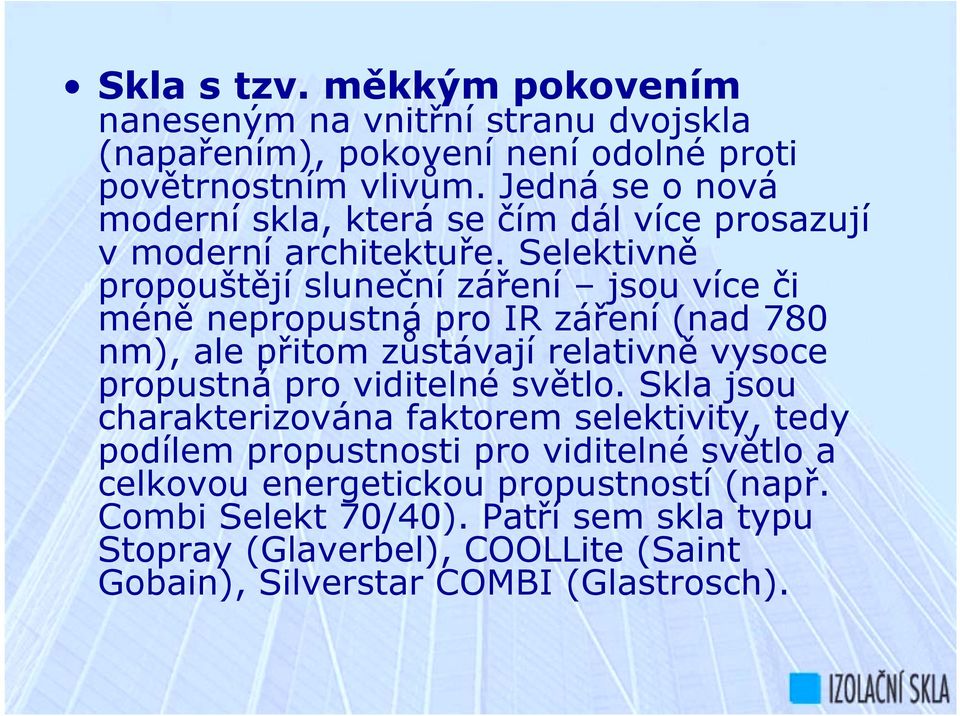

8 Skla s tzv. měkkým pokovením naneseným na vnitřní stranu dvojskla (napařením), pokovení není odolné proti povětrnostním vlivům. Jedná se o nová moderní skla, která se čím dál více prosazují v moderní architektuře. Selektivně propouštějí sluneční záření jsou více či méně nepropustná pro IR záření (nad 780 nm), ale přitom zůstávají relativně vysoce propustná pro viditelné světlo. Skla jsou charakterizována faktorem selektivity, tedy podílem propustnosti pro viditelné světlo a celkovou energetickou propustností (např. Combi Selekt 70/40). Patří sem skla typu Stopray (Glaverbel), COOLLite (Saint Gobain), Silverstar COMBI (Glastrosch).

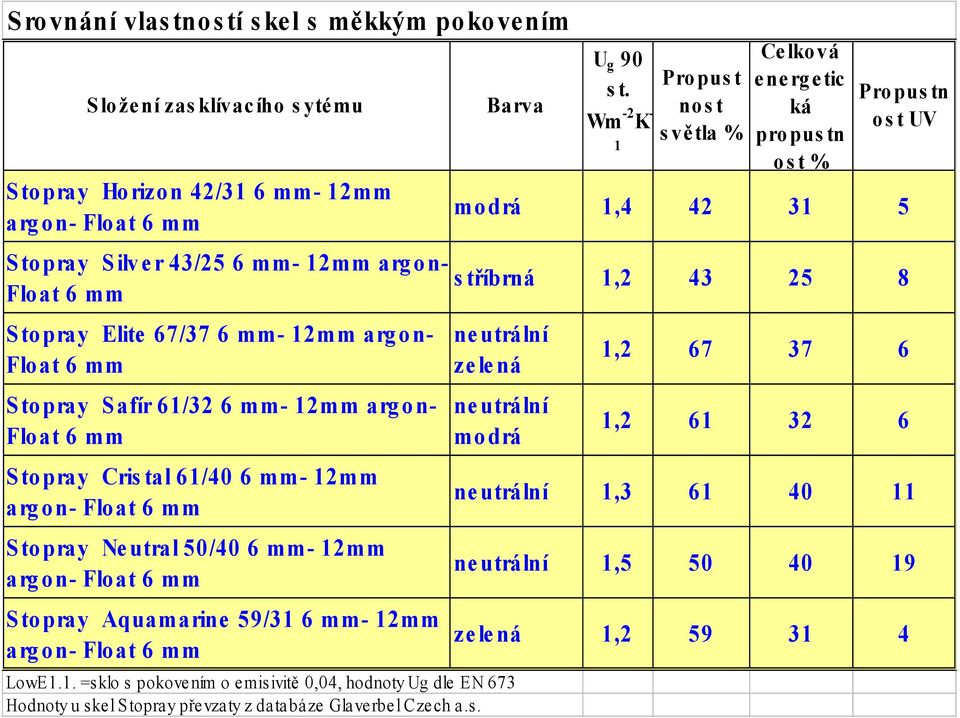

9 Srovnání vlastností skel s měkkým pokovením S lo že ní zas klívac ího s yté mu Stopray Horizon 42/31 6 mm- 12mm argon- Float 6 mm Stopray Silver 43/25 6 mm- 12mm argon- Float 6 mm Stopray Elite 67/37 6 mm- 12mm argon- Float 6 mm Stopray Safír 61/32 6 mm- 12mm argon- Float 6 mm Stopray Cristal 61/40 6 mm- 12mm argon- Float 6 mm Stopray Neutral 50/40 6 mm- 12mm argon- Float 6 mm Stopray Aquamarine 59/31 6 mm- 12mm argon- Float 6 mm Barva U g 90 st. Wm -2 K - 1 Propust nost svě tla % Celková energetic ká propustn ost % Propustn ost UV modrá 1, stříbrná 1, neutrální zelená neutrální modrá LowE1.1. =sklo s pokovením o emisivitě 0,04, hodnoty Ug dle EN 673 Hodnoty u skel Stopray převzaty z databáze Glaverbel Czech a.s. 1, , neutrální 1, neutrální 1, zelená 1,

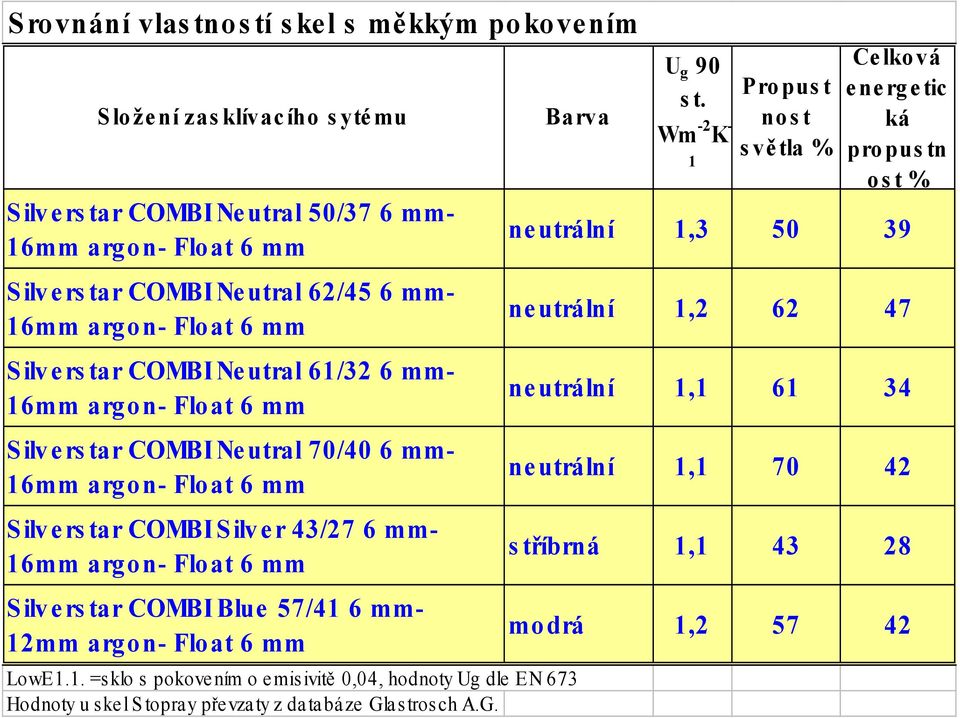

10 Srovnání vlastností skel s měkkým pokovením S lo že ní zas klívac ího s yté mu S ilv e rs tar COMBI Ne utral 50/37 6 mm- 16mm argon- Float 6 mm S ilv e rs tar COMBI Ne utral 62/45 6 mm- 16mm argon- Float 6 mm S ilv e rs tar COMBI Ne utral 61/32 6 mm- 16mm argon- Float 6 mm S ilv e rs tar COMBI Ne utral 70/40 6 mm- 16mm argon- Float 6 mm S ilv e rs tar COMBI S ilv e r 43/27 6 mm- 16mm argon- Float 6 mm Silverstar COMBI Blue 57/41 6 mm- 12mm argon- Float 6 mm Barva LowE1.1. =sklo s pokovením o emisivitě 0,04, hodnoty Ug dle EN 673 Hodnoty u skel Stopray převzaty z databáze Glastrosch A.G. U g 90 st. Wm -2 K - 1 Propust nost svě tla % Celková energetic ká propustn ost % neutrální 1, neutrální 1, neutrální 1, neutrální 1, stříbrná 1, modrá 1,

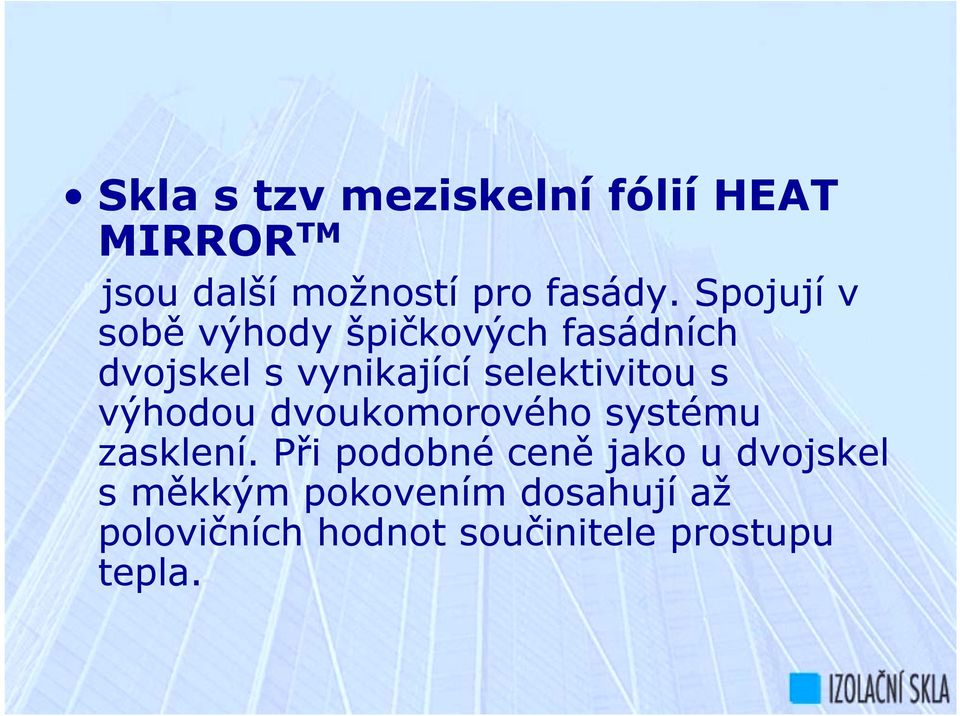

11 Skla s tzv meziskelní fólií HEAT MIRROR TM jsou další možností pro fasády. Spojují v sobě výhody špičkových fasádních dvojskel s vynikající selektivitou s výhodou dvoukomorového systému zasklení. Při podobné ceně jako u dvojskel s měkkým pokovením dosahují až polovičních hodnot součinitele prostupu tepla.

12 Srovnání vlastností skel s mě kkým pokovením a meziskelní fólií Heat Mirror TM S lo že ní zas klívac ího s yté mu Float 6 mm - 14 argon- fólie SC argon - LowE mm Float 6 mm - 10 krypton- fólie SC krypton - LowE mm Float 6 mm - 14 argon- fólie TC argon - LowE mm Float 6 mm - 14 argon- fólie TC argon - LowE mm Float 6 mm - 14 argon- fólie HM argon - LowE mm Float 6 mm - 10 krypton- fólie HM krypton - LowE mm Barva neutrální fialový nádech neutrální stříbrný - fialový nádech U g 90 st. Wm -2 K - 1 Propust nost svě tla % LowE1.1. =sklo s pokovením o emisivitě 0,04, hodnoty Ug dle EN 673, hodnoty dle WINDOW 5.0 Celková energeti cká propust nost % Propustn ost UV % 0, , , , , ,

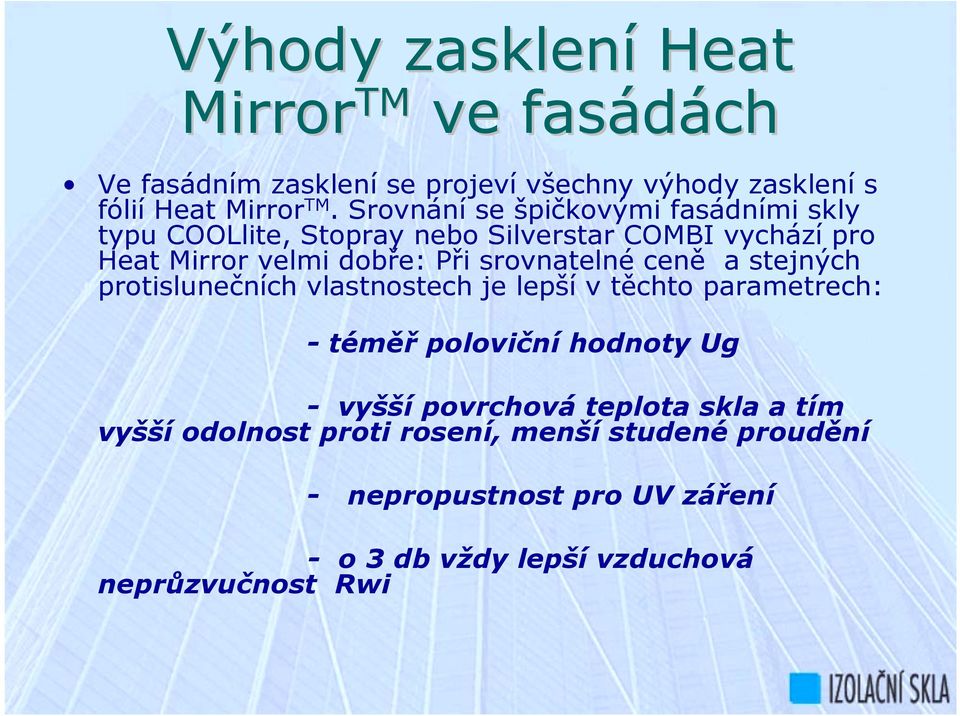

13 Výhody zasklení Heat Mirror TM ve fasádách Ve fasádním zasklení se projeví všechny výhody zasklení s fólií Heat Mirror TM. Srovnání se špičkovými fasádními skly typu COOLlite, Stopray nebo Silverstar COMBI vychází pro Heat Mirror velmi dobře: Při srovnatelné ceně a stejných protislunečních vlastnostech je lepší v těchto parametrech: -téměř poloviční hodnoty Ug - vyšší povrchová teplota skla a tím vyšší odolnost proti rosení, menší studené proudění - nepropustnost pro UV záření - o 3 db vždy lepší vzduchová neprůzvučnost Rwi

14 S fólií Heat Mirror se u strukturálního zasklení dostaneme na hodnoty Ug okolo 0,86 W/m2K (nejlepší dvojsklo 1,3 W/m2K) Srovnání vlastností fasádních skel ve svislé poloze S trukturální zas kl. S kryc í liš to u Složení zasklívacího sytému Stopsol Classic Clear 6 mm - 16 mm argon- LowE mm Stopsol Supersilver Clear 6 mm - 16 mm argon - LowE mm Combi Neutral 61/32 6 mm- 16 mm argon - Float 6 mm Float 6 mm - 14 argon- fólie SC argon - LowE mm Stopsol Supersilver Clear 6 mm - 16 mm vzduch - LowE mm Combi Neutral 61/32 6 mm- 16 mm vzduc h - Flo at 6 mm Float 6 mm - 14 vzduch- fólie SC vzduch - LowE mm P řibližná cena za 1 m 2 * údaje dle Glaverbel, ** hodnoty dle Glastrosch ( CH) Ug Wm - 2 K -1 dle EN 673 g- Value % Propust nost svě tla % Propu stnost UV % Inte nzit a te pe lné ho toku Teplota vnitř. povrchu skla ,13 39,3 33,7 6 * , ,13 52,5 58,4 37 * , ,06 35,8 60,0 4** , ,65 31,0 59,0 0, , ,42 52,5 58,4 37 * , ,35 36,5 60,1 4** , ,86 31,0 59,0 0, ,4

15 Vynikající vlastnosti zasklení Heat Mirror v horizontální poloze Zde rozdíly v tepelně izolačních vlastnostech ve srovnání s jakýmikoliv fasádními dvojskly ještě více hovoří ve prospěch Heat Mirroru, a to při relativně stejné ceně zasklení Rocky Mountain Institute, dvojsklo s fólií Heat Mirror TC 88 plněno Ar/Kr, Ug45 st= 0,8 W/m2K Jungfraujoch, fasádní dvojsklo Combi Neutral 70/40, Ug 45 st = 1,39 W/m2K

16 Srovnání vlastností fasádních skel v horizontální poloze Složení zasklívacího sytému P řibližná cena za 1 m 2 Ug Wm - 2 K -1 dle EN 673 Teplota vnitř. povrchu skla uprostřed, T OUT =-15st.C Inte nzita te pe lné ho toku (RHG) W/m 2 S kryc í liš to u S to ps o l S upe rs ilve r Cle ar 6 mm - 16 mm argon - LowE mm Combi Neutral 61/32 6 mm- 16 mm argon - Float 6 mm Float 6 mm - 14 arg o n- fó lie S C argon - LowE mm ,70 12, ,64 12, ,87 15,7 249 Strukturální zaskl. S to ps o l S upe rs ilve r Cle ar 6 mm - 16 mm vzduch - LowE mm Combi Neutral 61/32 6 mm- 16 mm vzduch - Float 6 mm Flo at 6 mm - 14 vzduc h- fó lie S C vzduch - LowE mm ,05 10, ,00 10, ,04 14,4 252

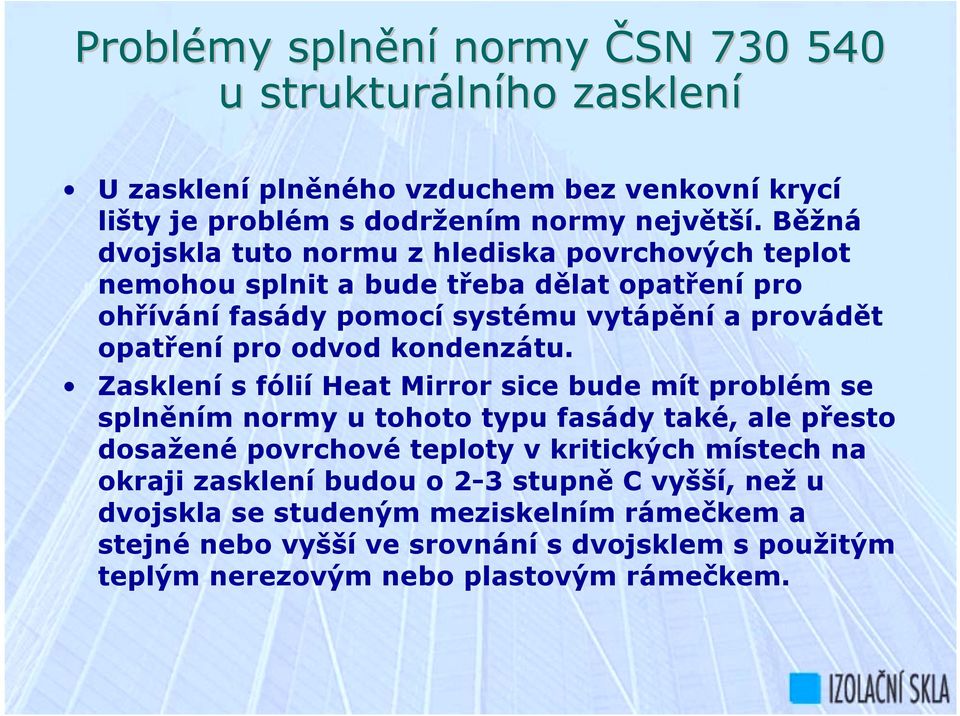

17 Problémy splnění normy ČSN u strukturálního zasklení U zasklení plněného vzduchem bez venkovní krycí lišty je problém s dodržením normy největší. Běžná dvojskla tuto normu z hlediska povrchových teplot nemohou splnit a bude třeba dělat opatření pro ohřívání fasády pomocí systému vytápění a provádět opatření pro odvod kondenzátu. Zasklení s fólií Heat Mirror sice bude mít problém se splněním normy u tohoto typu fasády také, ale přesto dosažené povrchové teploty v kritických místech na okraji zasklení budou o 2-3 stupně C vyšší, než u dvojskla se studeným meziskelním rámečkem a stejné nebo vyšší ve srovnání s dvojsklem s použitým teplým nerezovým nebo plastovým rámečkem.

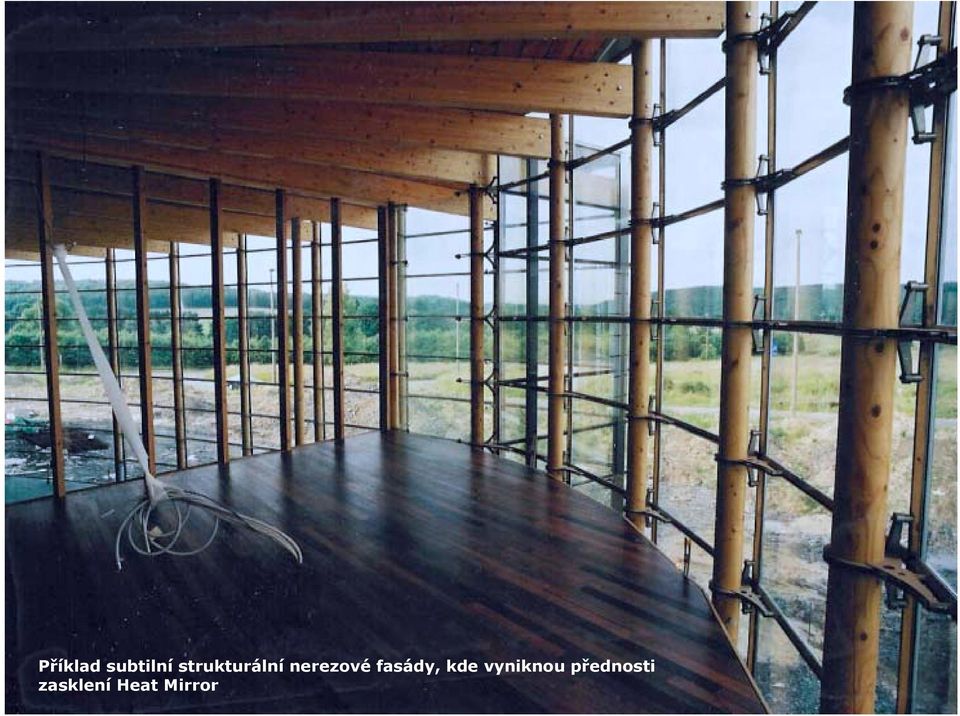

18 Příklad subtilní strukturální nerezové fasády, kde vyniknou přednosti zasklení Heat Mirror

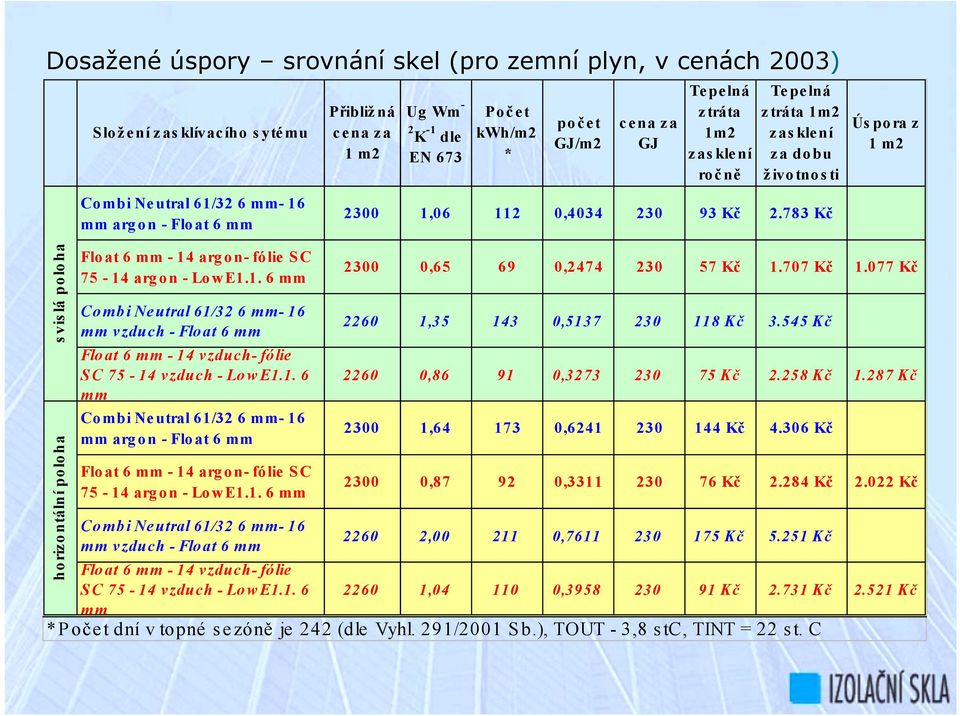

19 Dosažené úspory srovnání skel (pro zemní plyn, v cenách 2003) Složení zasklívacího sytému Combi Neutral 61/32 6 mm- 16 mm arg o n - Flo at 6 mm Přibliž ná cena za 1 m2 Ug Wm - 2 K -1 dle EN 673 Počet kwh/m2 * počet GJ/m2 cena za GJ Te pe lná ztráta 1m2 zasklení ro čně Te pelná ztráta 1m2 zasklení za dobu ž ivo tno s ti , , Kč Kč Ús pora z 1 m2 s vis lá po lo ha horizontální poloha Float 6 mm - 14 argon- fólie SC argon - LowE mm Co mbi Ne utral 61/32 6 mm- 16 mm vzduch - Float 6 mm Float 6 mm - 14 vzduch- fólie SC vzduch - LowE mm Combi Neutral 61/32 6 mm- 16 mm arg o n - Flo at 6 mm Float 6 mm - 14 argon- fólie SC argon - LowE mm Co mbi Ne utral 61/32 6 mm- 16 mm vzduch - Float 6 mm Float 6 mm - 14 vzduch- fólie SC vzduch - LowE mm , , Kč Kč Kč , , Kč Kč , , Kč Kč Kč , , Kč Kč , , Kč Kč Kč , , Kč Kč , , Kč Kč Kč * P o čet dní v topné sezóně je 242 (dle Vyhl. 291/2001 Sb.), TOUT - 3,8 stc, TINT = 22 st. C

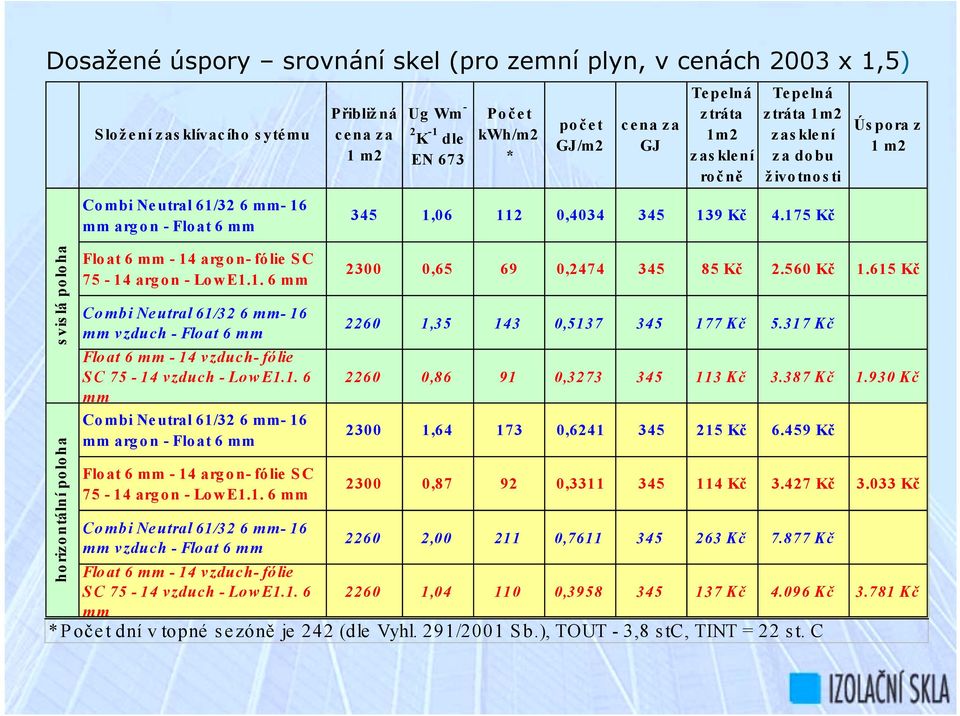

20 Dosažené úspory srovnání skel (pro zemní plyn, v cenách 2003 x 1,5) s vis lá po lo ha horizontální poloha Složení zasklívacího sytému Combi Neutral 61/32 6 mm- 16 mm arg o n - Flo at 6 mm Float 6 mm - 14 argon- fólie SC argon - LowE mm Co mbi Ne utral 61/32 6 mm- 16 mm vzduch - Float 6 mm Float 6 mm - 14 vzduch- fólie SC vzduch - LowE mm Combi Neutral 61/32 6 mm- 16 mm arg o n - Flo at 6 mm Float 6 mm - 14 argon- fólie SC argon - LowE mm Co mbi Ne utral 61/32 6 mm- 16 mm vzduch - Float 6 mm Float 6 mm - 14 vzduch- fólie SC vzduch - LowE mm Přibliž ná cena za 1 m2 Ug Wm - 2 K -1 dle EN 673 Počet kwh/m2 * počet GJ/m2 cena za GJ Te pe lná ztráta 1m2 zasklení ro čně Te pelná ztráta 1m2 zasklení za dobu ž ivo tno s ti 345 1, , Kč Kč Ús pora z 1 m , , Kč Kč Kč , , Kč Kč , , Kč Kč Kč , , Kč Kč , , Kč Kč Kč , , Kč Kč , , Kč Kč Kč * P o čet dní v topné sezóně je 242 (dle Vyhl. 291/2001 Sb.), TOUT - 3,8 stc, TINT = 22 st. C

21 7000 Úspory energie při použití zasklení Heat Mirror proti fasádnímu dvojsklu Combi Neutral 61/32 Zemní plyn Přímotopné vytápění Úspora v Kč za 30 let/ m Fasádní zasklení s krycími lištami, Ug= 0,65 W/m2K, dvojsklo 1,06 Wm2K Strukturální zasklení se silikonovým tmelem, Ug= 0,86 W/m2K, dvojsklo 1,35 Wm2K Střešní zasklení s krycími lištami, Ug= 0,87 W/m2K, dvojsklo 1,64 Wm2K Střešní strukturální zasklení, Ug= 1,04 W/m2K, dvojsklo 2,00 Wm2K Cena energie v Kč/GJ

22 Příklady realizací fasádního zasklení se skly COMBI Verwaltungsgebaude, Wuppertal, Silverstar Combi Silver 43/27

23 Bertrandt, Ehningen, Combi Neutral 50/37

24 Evropský Parlament, Strasburg, Silverstar Combi Neutral 50/37

25 ABB, Baden, Silverstar Selekt 70/40

26 Sparkasse Munsterland, Munster, Combi Neutral 62/45

27 A 05, Paris, Silverstar Selekt 70/40

28 Bonifazius Turme, Mainz, Silverstar Combi Blue 57/41

29 Arc de Seine, Paris, Combi Neutral 61/32

30 Následují snímky z realizací zasklení Heat Mirror Jefferson County Human Services Building, Golden, Colorado, fólie Heat Mirror TM HM 66, kupole HM 44

31 Zasklení s fólií HEAT MIRROR Zábavní park CATFISH Town, Baton Rouge, Louisiana, USA

32 Zasklení s fólií HEAT MIRROR Budova knihovny, Boulder, Colorado, USA

33 Zasklení s fólií HEAT MIRROR Muzeum letectví v Seattle Boeing Museum of Flight, Seattle

34 Zasklení s fólií HEAT MIRROR Zasklení aquaparku ve Vyškově, fólie HM 66

35 Zasklení s fólií HEAT MIRROR Zasklení aquaparku ve Vyškově, fólie HM 66

36 Zasklení s fólií HEAT MIRROR Aquapark ve Vyškově, fólie HM 66

37 Zasklení s fólií HEAT MIRROR Aquarium Tampa Bay, Florida, USA

38 Zasklení dojezdu tobogánu v městském bazénu Olomouci, reflexní fólie HPR 38

39 Jefferson County Human Services Building, Golden, Colorado, fólie Heat Mirror TM HM 66, kupole a střecha Heat Mirror TM HM 44

40 First Securities, Soul, Heat Mirror TM HM 88 Green National Audubon Society Building, Manhattan, New York

41 Bansal & Associates, Inc., Washington DC, Heat Mirror TM v ohýbaném skle ve střešním zasklení Al-Khobar, Saudi Arabia, Heat Mirror TM HPR28 Blue

42 Zasklení s fólií HEAT MIRROR Autosalon v Belgii

43 Zasklení s fólií HEAT MIRROR Autosalon v Belgii

44 Zasklení s fólií HEAT MIRROR Kombinace Heat MirrorTM s barevným reflexním sklem

45 Na spolupráci se těší kolektiv pracovníků společnosti Izolační skla s.r.o. Na Cihelně Pustiměř Tel Fax
