Position Part number Název Name Bowden přední brzdy (set 2ks) Front brake cable (set 2pcs) Bowden zadní brzdy Rear brake
|
|
- Kristýna Macháčková
- před 4 lety
- Počet zobrazení:
Transkript
1 Bowden přední brzdy (set 2ks) Front brake cable (set 2pcs) Bowden zadní brzdy Rear brake cable Spínač Switch Třmen řidítek horní Handlebar upper clamp Třmen řidítek spodní Handlebar lower clamp Šroub Bolt Matice Nut Šroub Bolt Brzda (levá strana) Brake lever (Left side) Řidítka Handlebar Brzda (Pravá strana) Brake lever (Right side) Pravá rukojeť Right handle Levá rukojeť Left handle

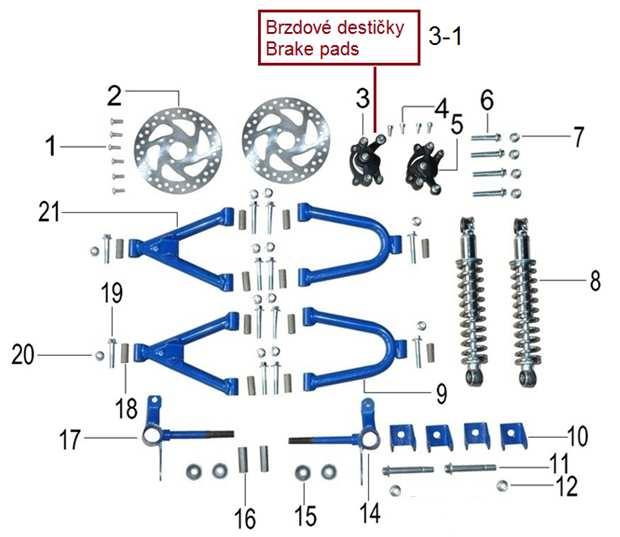

2 1 SI-06*16 Šroub brzdového kotouče Brake disc fixing bolt Brzdový kotouč přední Front brake disc Přední brzda levá Front brake left Brzdové destičky (SET 2ks) Brake pads (SET 2pcs) 4 SI-06*10 Šroub upevnění brzdy Front brake fixing bolt Přední brzda pravá Front brake right Šroub upevnění předního tlumiče Shock absorber fixing bolt Matice upevnění předního tlumiče Shock absorber fixing nut Přední tlumič Front shock absorber Horní vidlice Upper swingarm Třmen Wheel axle bracket 11 SF-10*70 Šroub M10x70 Bolt M10x Matice M10 Nut M Osa předního kola pravá Right steering knuckle Ložisko Bearing Pouzdro Bushing Osa předního kola levá Left steering knuckle Pouzdro Bushing 19 SF-08*45 Šroub M8x45 Bolt M8x45 20 M-08 Matice M8 Nut M Spodní vidlice Lower swingarm
3 Rám zelený Frame green Rám modrý Frame blue Rám červený Frame red Přední nárazník zelený Front bumper green Přední nárazník modrý Front bumper blue Přední nárazník červený Front bumper red 3 M-08 Matice M8 Nut M8 4 SF-08*16 Šroub M8x16 Bolt M8x Rám předního krytu Front cover bracket 6 SF-08*16 Šroub M8x16 Bolt M8x16 7 M-08 Matice M8 Nut M Zadní madlo Rear handle
4 Akumulátor 12V12Ah (1ks) Battery 12V12Ah (1pcs) Šroub Bolt Kryt baterie Battery textil cover Ukazatel nabití baterie Battery indicator rychlostní spínač 3-speed switch Připojení pojistky Fuse box with cable Kabel baterie Battery cable Pojistka Fuse Kabel baterie Battery cable Konektor Power plug-in connector Klakson Horn Nabíječka Charger Elektronika Controller Konektor nabíječky Charger connector
5 Zadní kolo 14*5-6 Rear wheel 14* Přední kolo 14* Front wheel 14* Ložisko Bearing Matice předního kola Front wheel nut Matice zadního kola Rear wheel nut Pouzdro Bushing 8 SV-06*12 Šroub M6x12 Bolt M6x12
6 Pouzdro Bushing Motor Motor Brzdový kotouč zadní Rear brake disc Poloosa zadní pravá Right rear drive axle Ložisko 6004 Bearing Pojistný kroužek Circlip Polonáprava pravá Right rear axle tube Pouzdro Spacer Pouzdro Spacer 10 PP-08 Pružná podložka 8 Spring washer Polonáprava levá Left rear axle tube 12 SI-08*20 Šroub M8x20 Bolt M8x Náboj brzdy Brake hub retainer 14 SI-06*12 Šroub M6x12 Bolt M6x Poloosa zadní levá Left rear drive axle Zadní brzda Rear brake Matice M20x1,5 nízká Nut M20x1,5 thin Čep krátký Short pin Čep dlouhý Long pin Šroub M8x40 Bolt M8x40 21 M-08 Matice M8 Nut M Zadní tlumič Rear shock absorber Zadní vidlice Rear swingarm
7 Tyč řídítek Steering column Třmen horní Upper clamp Třmen spodní Lower clamp Matice M10 Nut M10 5 SF-10*55 Šroub M10x55 Bolt M10x Pouzdro Spacer Tyč řízení Steering connecting rod Matice M8 Nut M8 9 SI-08*50 Šroub M8x50 Bolt M8x Pouzdro Bushing
8 Zadní kryt Rear cover Levý středový kryt zelený Left middle cover green Levý středový kryt modrý Left middle cover blue Levý středový kryt červený Left middle cover red Pravý středový kryt zelený Right middle cover green Pravý středový kryt modrý Right middle cover blue Pravý středový kryt červený Right middle cover red Levý nášlap Left footrest Pravý nášlap Right footrest Levý přední kryt Left front cover Pravý přední kryt Right front cover Odrazka Reflector Kryt světel levý Headlight cover left Kryt světel pravý Headlight cover right Vnější světlo Outer headlight Vnitřní světlo Inner headlight Přední krytka Front small cover Spínací skříňka Switchbox Přední kryt Front cover Přední středový kryt zelený Front middle cover green Přední středový kryt modrý Front middle cover blue Přední středový kryt červený Front middle cover red Sedadlo Seat
Position Part number Název Name Přední nosič Front rack Zadní nosič Rear rack
