Centrální ovladač. Vlastnosti: CCM03

Transkript

1 Centrální ovladač CCM03 Vlastnosti: Paměťová funkce: Provozní parametry (režim, rychlost ventilátoru, teplota) mohou být uloženy pro zapnutí vnitřních jednotek, všechny jednotky budou pracovat při zapnutí dle posledního nastavení. Automaticky ukládá nastavení pro případ výpadku napájení RS485 komunikace Přehledný a čitelný LCD display Podsvícený, zobrazující mnoho informací na displeji Nouzové zapnutí / vypnutí ovládání s jednoduchým vstupem

2 Centrální ovladač Starý Nová konstrukce nevyžaduje instalaci do zdi Nový tvar ovladače je kostka, což je vhodnější pro instalaci Svorky kabelů jsou vyvedeny na přehledné svorkovnici na těle ovladače, zlepšuje bezpečnost a spolehlivost

3 Centralized Controller Kód adresy: 0 ~ F X, Y, E (Připojení vnitřních jednotek) Svorky jsou umístěné na zadní části CCM03. Nucené zapnutí 220V/AC F1, F2, E (Připojení k CCM03 nebo k PC) Nouzové zastavení

4 Centrální ovladač Zpětná vazba stavu vnitřních jednotek Tři funkce zámku

5 Zámek RC Zámek LOCK (zámek režimu, zámek dálkového ovladače, zámek klávesnice) Zvýšení / snížení nastavení teploty při nastavování (SET) Posouvá strany s parametry při funkci QUERY Nastavení režimu Výběr režimu Dotaz na informace z každé IDU Nastavení otáček ventilátoru Nahoru, dolů, doleva, doprava Zapnutí/vypnutí časovače ON/OFF 1 Znovunalezení všech vnitřních jednotek a návrat k základnímu nastavení. Zapnutí / vypnutí natáčení lamel

6 Režim zámku Zámek LOCK (zámek režimu, zámek dálkového ovladače, zámek klávesnice) Zvýšení / snížení nastavení teploty při nastavování (SET) Posouvá strany s parametry při funkci QUERY Nastavení režimu Výběr režimu Dotaz na informace z každé IDU Nastavení otáček ventilátoru Nahoru, dolů, doleva, doprava Zapnutí/vypnutí časovače ON/OFF 2 1 Znovunalezení všech vnitřních jednotek a návrat k základnímu nastavení. Zapnutí / vypnutí natáčení lamel

7 Zámek klávesnice Zámek LOCK (zámek režimu, zámek dálkového ovladače, zámek klávesnice) Zvýšení / snížení nastavení teploty při nastavování (SET) Posouvá strany s parametry při funkci QUERY Nastavení režimu Výběr režimu Dotaz na informace z každé IDU Nastavení otáček ventilátoru Nahoru, dolů, doleva, doprava Zapnutí/vypnutí časovače ON/OFF 2 1 Znovunalezení všech vnitřních jednotek a návrat k základnímu nastavení. Zapnutí / vypnutí natáčení lamel

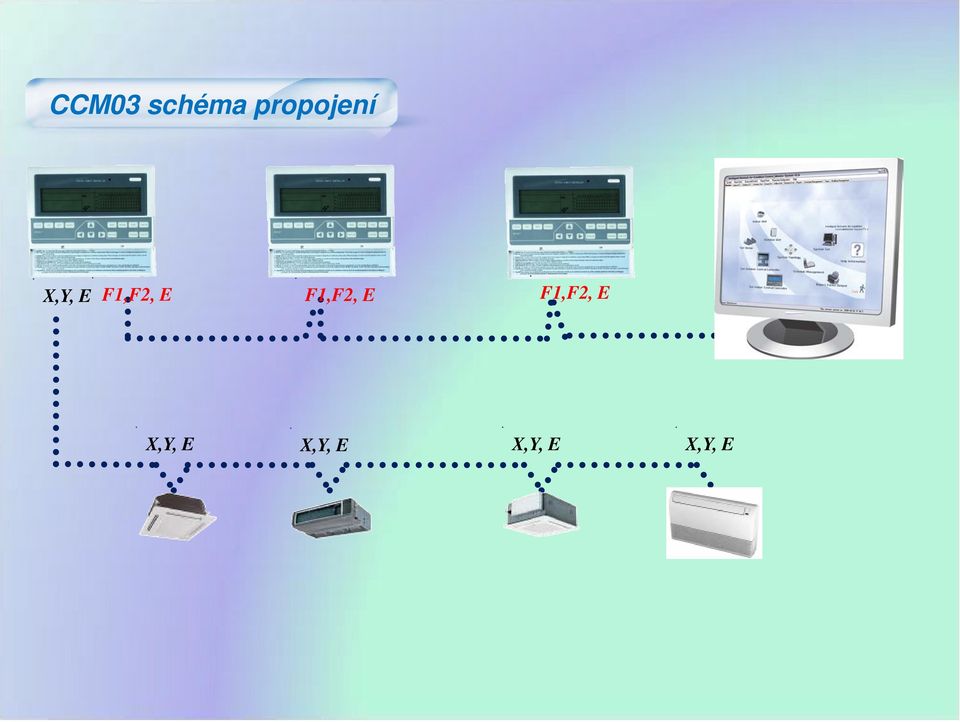

8 CCM03 schéma propojení X,Y, E F1,F2, E F1,F2, E F1,F2, E X,Y, E X,Y, E X,Y, E X,Y, E

9 Když je jeden CCM03 připojen k jednomu chladícímu systému, máme tyto možnosti: 1.Produkt série V4+ můžeme zapojit takto: 2.Pro jiné typy zapojíme dle tradičního schématu pro připojení všech vnitřních jednotek.

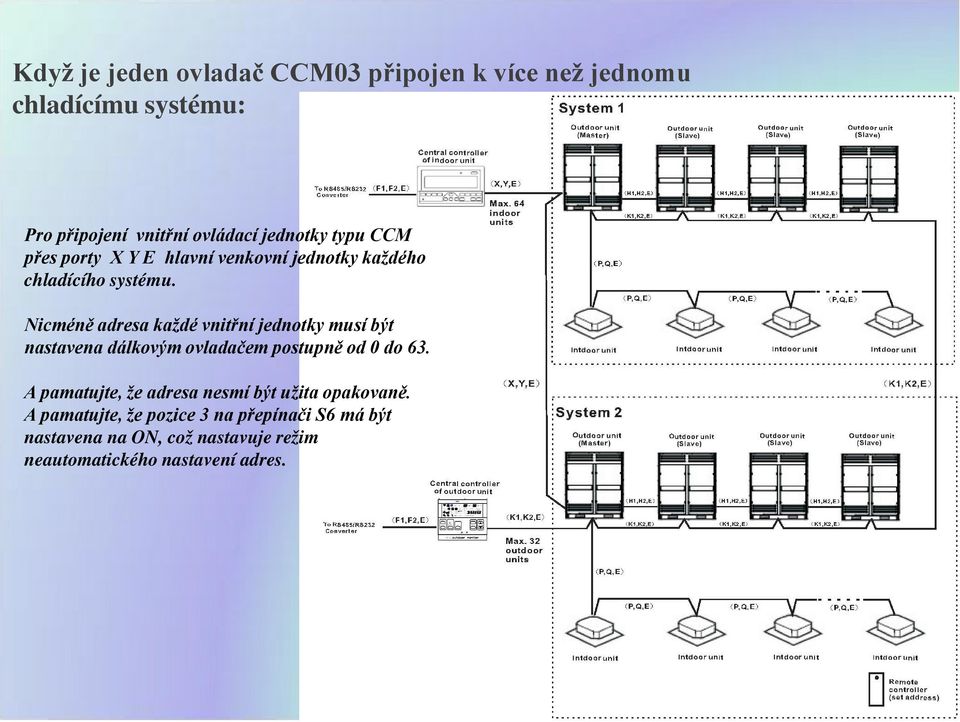

10 Když je jeden ovladač CCM03 připojen k více než jednomu chladícímu systému: Pro připojení vnitřní ovládací jednotky typu CCM přes porty X Y E hlavní venkovní jednotky každého chladícího systému. Nicméně adresa každé vnitřní jednotky musí být nastavena dálkovým ovladačem postupně od 0 do 63. A pamatujte, že adresa nesmí být užita opakovaně. A pamatujte, že pozice 3 na přepínači S6 má být nastavena na ON, což nastavuje režim neautomatického nastavení adres.

11 Centrální ovladač CCM09 Týdenní plánovač Vlastnosti: 7-denní nastavení plánovače Max. 64 vnitřních jednotek ovládaných skupinově či individuálně Přehledný a jasný displej Displej je podsvícen Nastavení teploty Omezení bezdrátového ovladače Tichý režim a režim spánku Zámek režimu Trvalá paměť pro nastavení plánovače Nový tvar, stejně jako CCM03

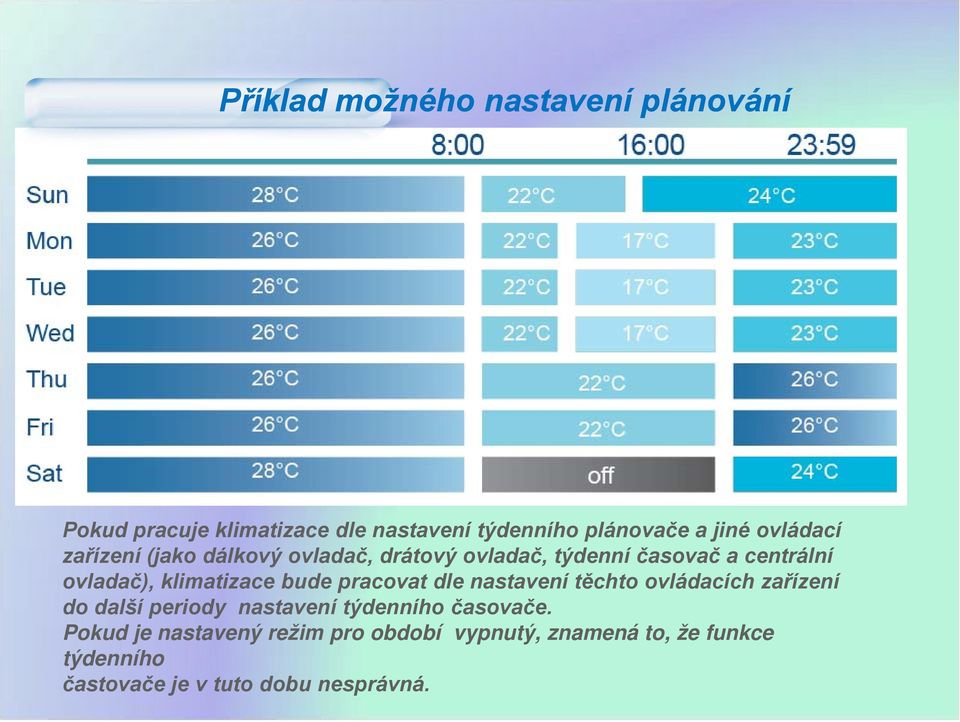

12 Příklad možného nastavení plánování Pokud pracuje klimatizace dle nastavení týdenního plánovače a jiné ovládací zařízení (jako dálkový ovladač, drátový ovladač, týdenní časovač a centrální ovladač), klimatizace bude pracovat dle nastavení těchto ovládacích zařízení do další periody nastavení týdenního časovače. Pokud je nastavený režim pro období vypnutý, znamená to, že funkce týdenního častovače je v tuto dobu nesprávná.

13 CCM09 zapojení stará K vnitřním jednotkám Napájecí napětí Komunikační rozhraní k protipožárnímu systému : COM+OFF Nouzové zastavení ; COM+ON Nouzové zapnutí Ovládání ON/OFF
