Čerpadlo kondenzátu ASTRO překlad originálního návodu
|
|
- Sabina Krausová
- před 8 lety
- Počet zobrazení:
Transkript

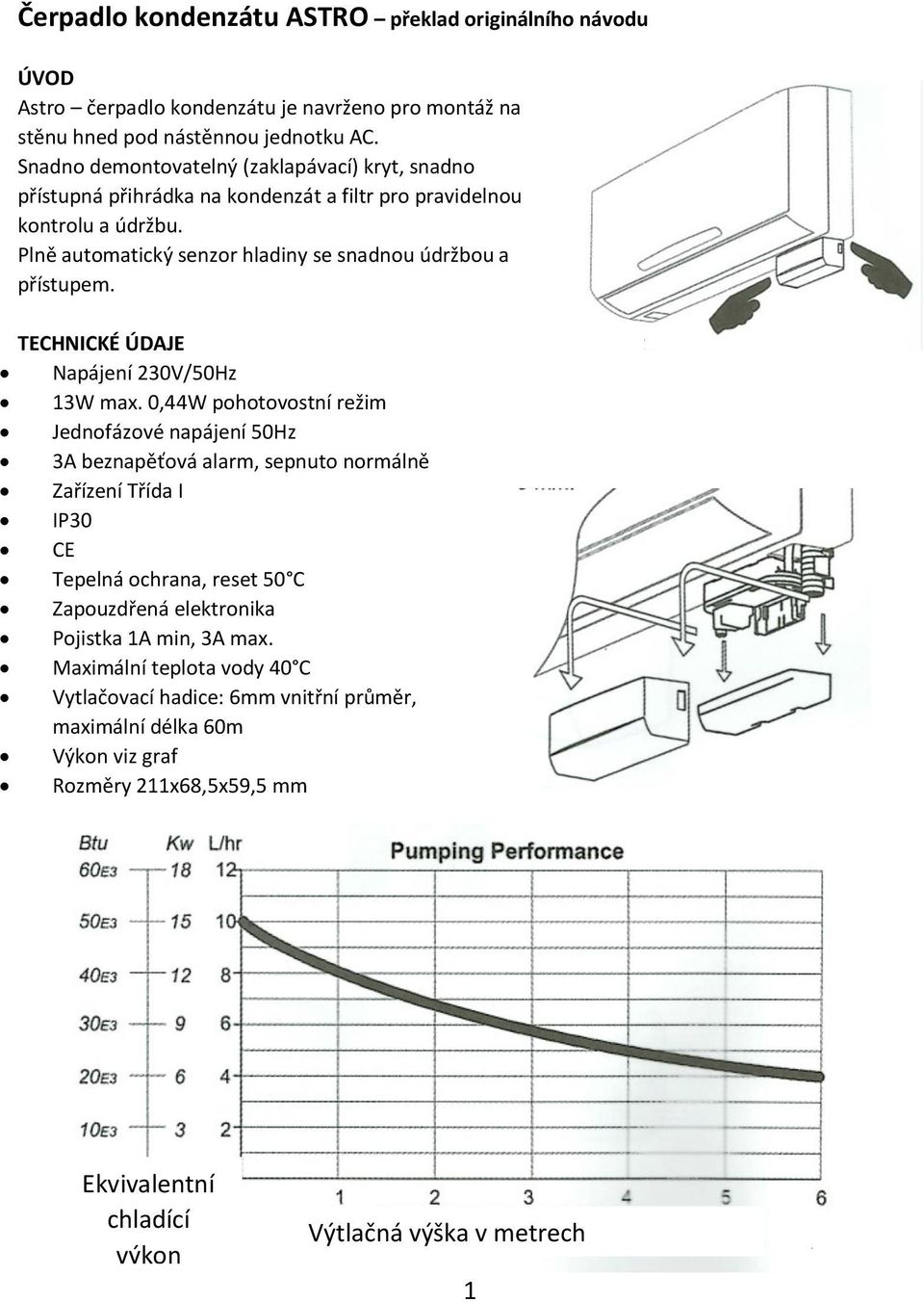

1 Čerpadlo kondenzátu ASTRO překlad originálního návodu ÚVOD Astro čerpadlo kondenzátu je navrženo pro montáž na stěnu hned pod nástěnnou jednotku AC. Snadno demontovatelný (zaklapávací) kryt, snadno přístupná přihrádka na kondenzát a filtr pro pravidelnou kontrolu a údržbu. Plně automatický senzor hladiny se snadnou údržbou a přístupem. TECHNICKÉ ÚDAJE Napájení 230V/50Hz 13W max. 0,44W pohotovostní režim Jednofázové napájení 50Hz 3A beznapěťová alarm, sepnuto normálně Zařízení Třída I IP30 CE Tepelná ochrana, reset 50 C Zapouzdřená elektronika Pojistka 1A min, 3A max. Maximální teplota vody 40 C Vytlačovací hadice: 6mm vnitřní průměr, maximální délka 60m Výkon viz graf Rozměry 211x68,5x59,5 mm Ekvivalentní chladící výkon Výtlačná výška v metrech 1

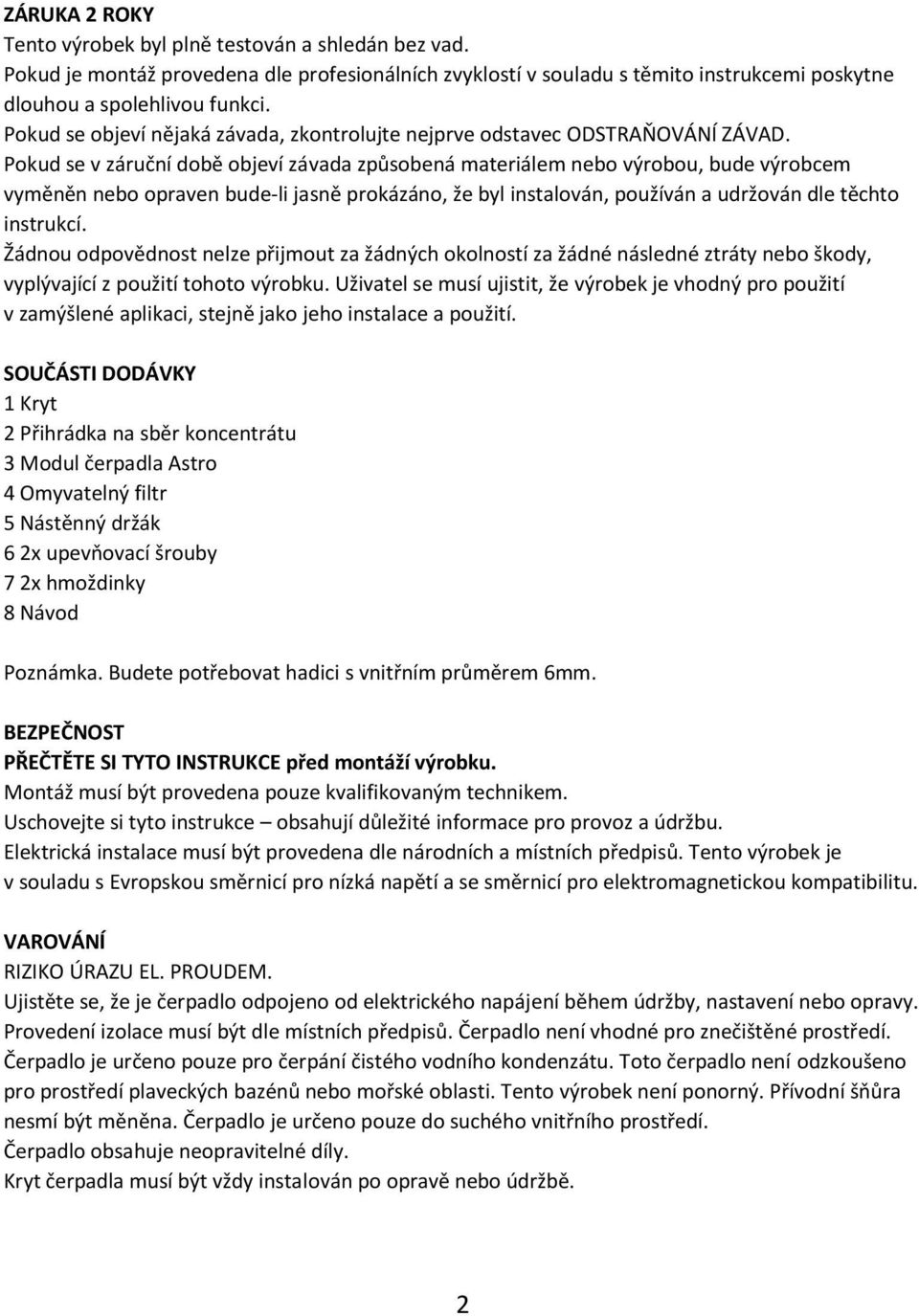

2 ZÁRUKA 2 ROKY Tento výrobek byl plně testován a shledán bez vad. Pokud je montáž provedena dle profesionálních zvyklostí v souladu s těmito instrukcemi poskytne dlouhou a spolehlivou funkci. Pokud se objeví nějaká závada, zkontrolujte nejprve odstavec ODSTRAŇOVÁNÍ ZÁVAD. Pokud se v záruční době objeví závada způsobená materiálem nebo výrobou, bude výrobcem vyměněn nebo opraven bude-li jasně prokázáno, že byl instalován, používán a udržován dle těchto instrukcí. Žádnou odpovědnost nelze přijmout za žádných okolností za žádné následné ztráty nebo škody, vyplývající z použití tohoto výrobku. Uživatel se musí ujistit, že výrobek je vhodný pro použití v zamýšlené aplikaci, stejně jako jeho instalace a použití. SOUČÁSTI DODÁVKY 1 Kryt 2 Přihrádka na sběr koncentrátu 3 Modul čerpadla Astro 4 Omyvatelný filtr 5 Nástěnný držák 6 2x upevňovací šrouby 7 2x hmoždinky 8 Návod Poznámka. Budete potřebovat hadici s vnitřním průměrem 6mm. BEZPEČNOST PŘEČTĚTE SI TYTO INSTRUKCE před montáží výrobku. Montáž musí být provedena pouze kvalifikovaným technikem. Uschovejte si tyto instrukce obsahují důležité informace pro provoz a údržbu. Elektrická instalace musí být provedena dle národních a místních předpisů. Tento výrobek je v souladu s Evropskou směrnicí pro nízká napětí a se směrnicí pro elektromagnetickou kompatibilitu. VAROVÁNÍ RIZIKO ÚRAZU EL. PROUDEM. Ujistěte se, že je čerpadlo odpojeno od elektrického napájení během údržby, nastavení nebo opravy. Provedení izolace musí být dle místních předpisů. Čerpadlo není vhodné pro znečištěné prostředí. Čerpadlo je určeno pouze pro čerpání čistého vodního kondenzátu. Toto čerpadlo není odzkoušeno pro prostředí plaveckých bazénů nebo mořské oblasti. Tento výrobek není ponorný. Přívodní šňůra nesmí být měněna. Čerpadlo je určeno pouze do suchého vnitřního prostředí. Čerpadlo obsahuje neopravitelné díly. Kryt čerpadla musí být vždy instalován po opravě nebo údržbě. 2
3 MONTÁŽ Umístění Určete nejvhodnější umístění s ohledem na vypouštěcí hadici a co nejlepší využití vylamovacích výstupů krytu. Pro snadnější práci použijte šablonu. Zvolte 3cm vůli pro servisní přístup. Vyříznutí průchodu Označte si upevňovací otvory a otvor na vyříznutí v jednotce AC. Nástěnný držák musí přesahovat otvor. Vytvořte otvor minimálně 58x42mm pro vypouštěcí a výtlačnou hadici dle šablony. Připevněte nástěnný držák. Ujistěte se, že je ve vodorovné poloze. Připevnění Šrouby a nástěnný držák je součástí dodávky. Použijte vhodný typ připevnění dle konstrukce stěny. Výtlačná hadice Natáhněte a připevněte výtlačnou hadici tak, aby se předešlo zalomení/škrcení a vytvoření sifonů, které způsobují hluk. 3

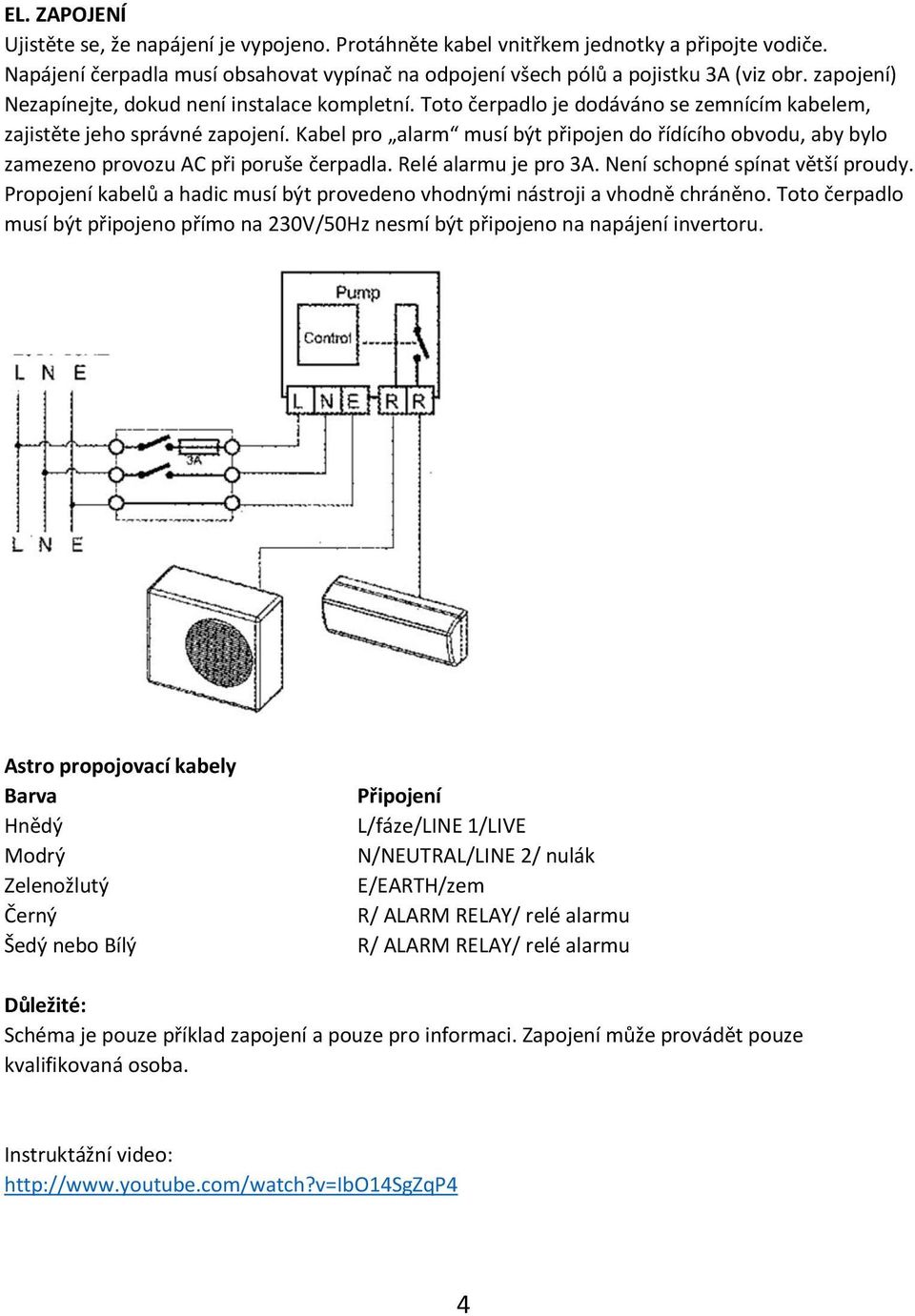

4 EL. ZAPOJENÍ Ujistěte se, že napájení je vypojeno. Protáhněte kabel vnitřkem jednotky a připojte vodiče. Napájení čerpadla musí obsahovat vypínač na odpojení všech pólů a pojistku 3A (viz obr. zapojení) Nezapínejte, dokud není instalace kompletní. Toto čerpadlo je dodáváno se zemnícím kabelem, zajistěte jeho správné zapojení. Kabel pro alarm musí být připojen do řídícího obvodu, aby bylo zamezeno provozu AC při poruše čerpadla. Relé alarmu je pro 3A. Není schopné spínat větší proudy. Propojení kabelů a hadic musí být provedeno vhodnými nástroji a vhodně chráněno. Toto čerpadlo musí být připojeno přímo na 230V/50Hz nesmí být připojeno na napájení invertoru. Astro propojovací kabely Barva Hnědý Modrý Zelenožlutý Černý Šedý nebo Bílý Připojení L/fáze/LINE 1/LIVE N/NEUTRAL/LINE 2/ nulák E/EARTH/zem R/ ALARM RELAY/ relé alarmu R/ ALARM RELAY/ relé alarmu Důležité: Schéma je pouze příklad zapojení a pouze pro informaci. Zapojení může provádět pouze kvalifikovaná osoba. Instruktážní video: 4

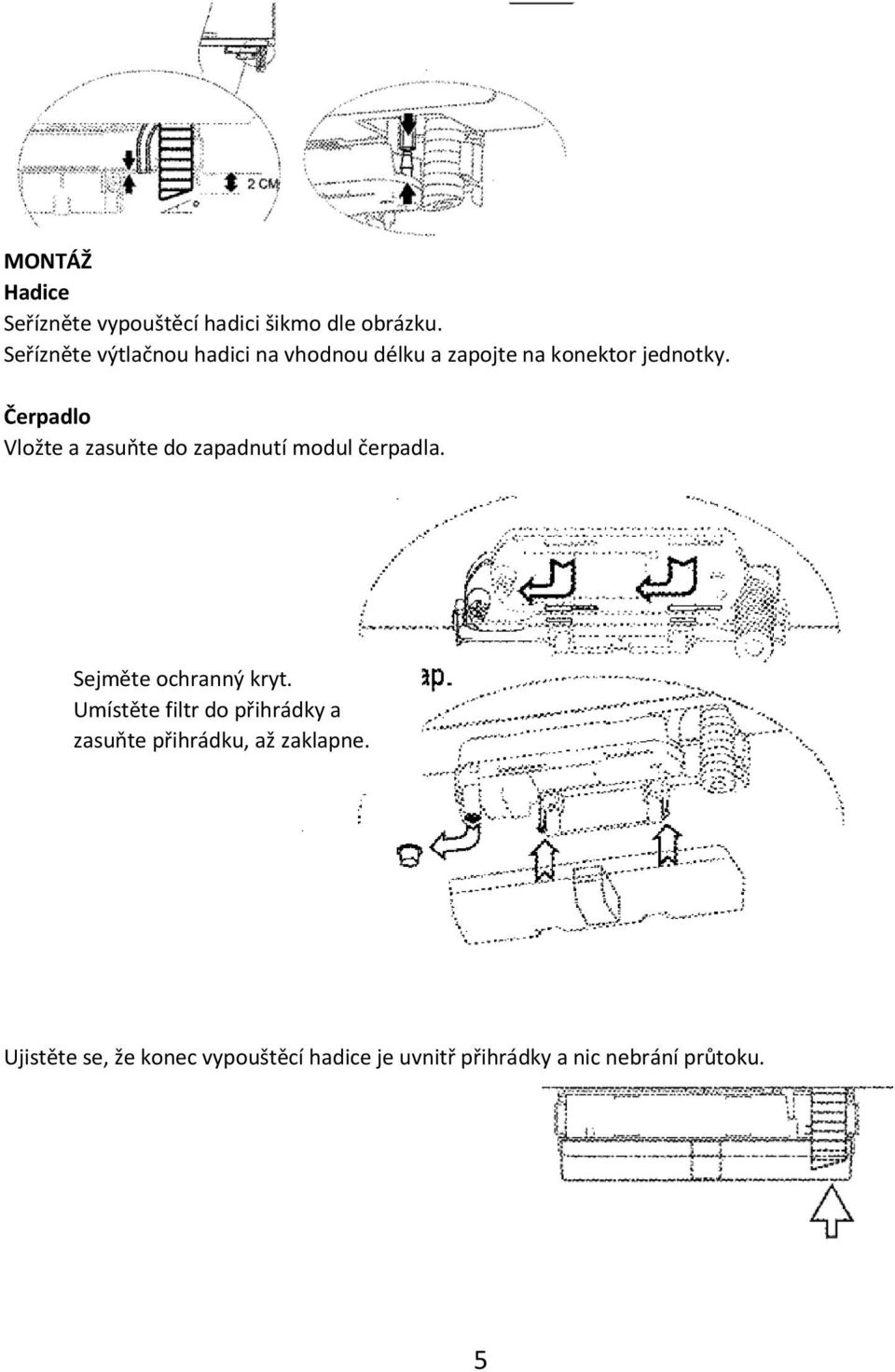

5 MONTÁŽ Hadice Seřízněte vypouštěcí hadici šikmo dle obrázku. Seřízněte výtlačnou hadici na vhodnou délku a zapojte na konektor jednotky. Čerpadlo Vložte a zasuňte do zapadnutí modul čerpadla. Sejměte ochranný kryt. Umístěte filtr do přihrádky a zasuňte přihrádku, až zaklapne. Ujistěte se, že konec vypouštěcí hadice je uvnitř přihrádky a nic nebrání průtoku. 5
6 ZKOUŠENÍ VAROVÁNÍ! Čerpadlo je během zkoušení pod napětím. Vyzkoušejte funkci čerpadla pomalým nalitím vody do sběrače kondenzátu AC jednotky, ujistěte se, že voda teče do přihrádky čerpadla bez omezení. Pokračujte v nalívání vody, dokud hladina nedosáhne k senzoru a čerpadlo nezačne pracovat. Po snížení hladiny se čerpadlo vypne, zopakujte zkoušku znovu. Zkontrolujte, zda nedochází k netěsnostem. Zakrytujte. ÚDRŽBA Umyjte a vyčistěte filtr a přihrádku antibakteriálním čističem a propláchněte vodou. Senzor jemně otřete měkkým hadříkem. ČIŠTĚNÍ VÝPARNÍKU Nedovolte čistícím chemikáliím, aby byly sbírány a čerpány Astrem. Během čištění demontujte sběrnou přihrádku a použijte jinou vhodnou nádobu. Propláchněte čistou vodou před instalací sběrné přihrádky. Zakrytujte. ODSTRANĚNÍ ZÁVAD Čerpadlo nepracuje Zkontrolujte napájení a pojistku Pokud je čerpadlo teplé, může být rozepnutá tepelná pojistka, po vychladnutí dojde automaticky k rozběhu. Zkontrolujte velikost a frekvenci napájení. Čerpadlo běží nepřetržitě Zkontrolujte na sliz a nečistoty, vyčistěte dle ÚDRŽBA. Zkontrolujte senzor, pokud je poškozen, jednotka musí být vyměněna. Zkontrolujte velikost a frekvenci napájení. Čerpadlo nesmí být připojeno na napájení invertoru. Netěsnost Zkontrolujte, zda je jednotka AC a Astra vodorovně Zkontrolujte umístění vypouštěcí hadice v přihrádce jednotky Zkontrolujte všechny spoje hadic Zkontrolujte funkci (náplň) AC zda nedochází k nadměrnému namrzání, které může být příčinou nadměrného množství kondenzátu při odtávání. 6
