i-tec MySafe USB 3.0 2x FireWire 800

Transkript

1

2 i-tec MySafe USB 3.0 2x FireWire 800 E NGL ISH SPECIFICATION Combined External USB 3.0/FireWire 800 enclosure for all 2.5 SATA I / II / III hard disk drives Transfer interface: 1x USB 3.0, 2x FireWire 800 Compatible with all 2,5 SATA HDD (with height up to 12.5 mm) Solid Aluminum body for excellent heat dissipation and hard drive protection Backward compatible with USB 2.0 / USB 1.1 devices Supports the following speed data rates: USB SuperSpeed (5 Gbps) / HighSpeed (480 Mbps) / FullSpeed (12 Mbps) / LowSpeed (1.5 Mbps), FireWire 1394b (800 Mbps) Hot Plug-and-Play Active LED to indicate HDD status (it shines HDD is connected, it twinkles record/reading is underway) Power supply 5 V, 900 ma Weight: 136 g Size: 125 x 79 x 22 mm SYSTEM REQUIREMENT Windows 2000/XP/Vista/7/8/8.1 Automatic installation of drivers from OS Mac OS 10.x and higher Automatic installation of drivers from OS Available USB port (we recommend using free USB 3.0 port to use maximal speed of HDD) or FireWire 800 port Note: Do not connect via USB and FireWire port at the same time. HARDWARE INSTALLATION OF SATA HDD Follow below instructions and see drawing: 1) Unscrew the screws from bottom part of enclosure and eject inner part with electronic board (Fig. 1). 2) Connect HDD to electronic board (it is not necessary to remove board from its case) (Fig.2). 3) Screw HDD to inner part of enclosure (Fig. 3). 4) Now insert the inner part with HDD into the casing and attach it with screws from bottom side of enclosure (Fig. 3). 5) Connect cable (USB or FW) to enclosure and computer 6) Switch ON the button on the rear panel of enclosure. 7) The drive will be recognized and installed automaticaly. 8) You can start to use the device. Note: In case you remove electronic board from its casing pay attention to return it back correctly. EN 02

3 DAISY CHAIN CONNECTION If you want to connect through Firewire you can take advantage of 2 connectors and so called daisy chain connection which enables you to connect to computer via first FW port while the other port you can use to connect to another FW enclosure. If you do so you will see both devices as independent drives in your computer. POWER ISSUE In case the drive does not have enough power from USB/FireWire port we recommend you to attach additional external power DC 5V adapter (it is not included in the package). SOFTWARE INSTALLATION Windows 2000/XP/Vista/7/8/8.1 or Mac OS 10.x After the connection to PC or Macintosh system will detect equipment and will complete the driver installation automatically. Note: For proper device functionality you have to format the HDD first. Follow the instructions below. NEW HDD FORMAT 1) Right click Computer. 2) Select Manage. 3) Left click Disk Management. 4) Choose Unallocated HDD with right capacity. 5) Right click disk area and select New Simple Volume, then click Next. 6) Use max. capacity of Volume and click Next. 7) Select Assign the following drive letter and click Next. 8) Select Format this volume with the following settings (use original settings). Click Next and Finish. 9) Format of HDD will process. Format time depends on capacity of volume. After finish is HDD visible in OS. PACKAGE CONTENT External Enclosure for 2,5 HDD USB 3.0 cable length 50 cm FireWire 800 cable length 60 cm User's Guide FAQ Question: Enclosure is not detected in OS. Answer: Connect device into another USB/FireWire port. Question: HDD is not visible in OS? Answer: Make sure of HDD is formatted. Quick Start Question: After connecting to Express Card is Enclosure insufficiently power supplied (doesn't spin, doesn't detect in OS). Answer: Connect additional power supply cable to Express Card or enclosure. ENGL ISH EN 03

4 DEU T SC H i-tec MySafe USB 3.0 2x FireWire 800 SPEZIFIKATION Kombiniertes externes USB 3.0/FireWire 800 Gehäuse für alle 2,5 SATA I / II / III Festplatten Schnittstelle zur Übertragung: 1x USB 3.0, 2x FireWire 800 Kompatibel mit allen 2,5 SATA HDDs (mit der Höhe bis zu 12,5 mm) Feste Aluminiumkonstruktion für eine ausgezeichnete Wärmeableitung und den Festplattenschutz Rückgängig kompatibel mit der Schnittstelle USB 2.0 / USB 1.1 Unterstützung von Datenübertragungsgeschwindigkeiten: SuperSpeed (5 Gbps) / High- Speed (480 Mbps) / FullSpeed (12 Mbps) / LowSpeed (1.5 Mbps), FireWire 1394b (800 Mbps) Unterstützung der Funktion Plug-and-Play Aktive LED-Kontrollleuchte, die den Betriebszustand von Gehäuse anzeigt (sie leuchtet angeschlossen, sie blinzelt Lesen/Schreiben) Versorgung 5 V, 900 ma Gewicht: 136 g Maße: 125 x 79 x 22 mm SYSTEMANFORDERUNGEN Windows 2000/XP/Vista/7/8/8.1 automatische Installation der Treiber vom System Mac OS 10.x und höher automatische Installation der Treiber vom System Freier USB Port (um die höchste Datenübertragungsgeschwindigkeit von HDD ausnutzen zu können, empfehlen wir, einen freien USB 3.0 Port zu benutzen) oder FireWire 800 Port Hinweis: Das Gerät ist nicht gleichzeitig durch USB und FireWire Port anzuschließen. HARDWARE-INSTALLATION SATA HDD Gehen Sie nach folgenden Anweisungen und der Abbildung vor: 1) Schrauben Sie die Schrauben von der Unterseite des Gehäuses ab und schieben Sie den Innenteil mit der Hauptplatine aus (Bild Nr. 1). 2) Schließen Sie die HDD an die Hauptplatine an (es ist nicht nötig, die Hauptplatine aus der Unterlage herauszunehmen) (Bild Nr. 2). 3) Schrauben Sie die eingelegte HDD von der Unterseite der Unterlage fest (Bild Nr. 3). 4) Dieses Komplett ist zurück ins Gehäuse einzuschieben und von der Unterseite festzuschrauben (Bild Nr. 3). 5) Schließen Sie das betreffende Kabel (USB oder FW) an das Gehäuse und Computer an. 6) Schalten Sie den ON/OFF-Schalter in die ON-Position um. DE 04

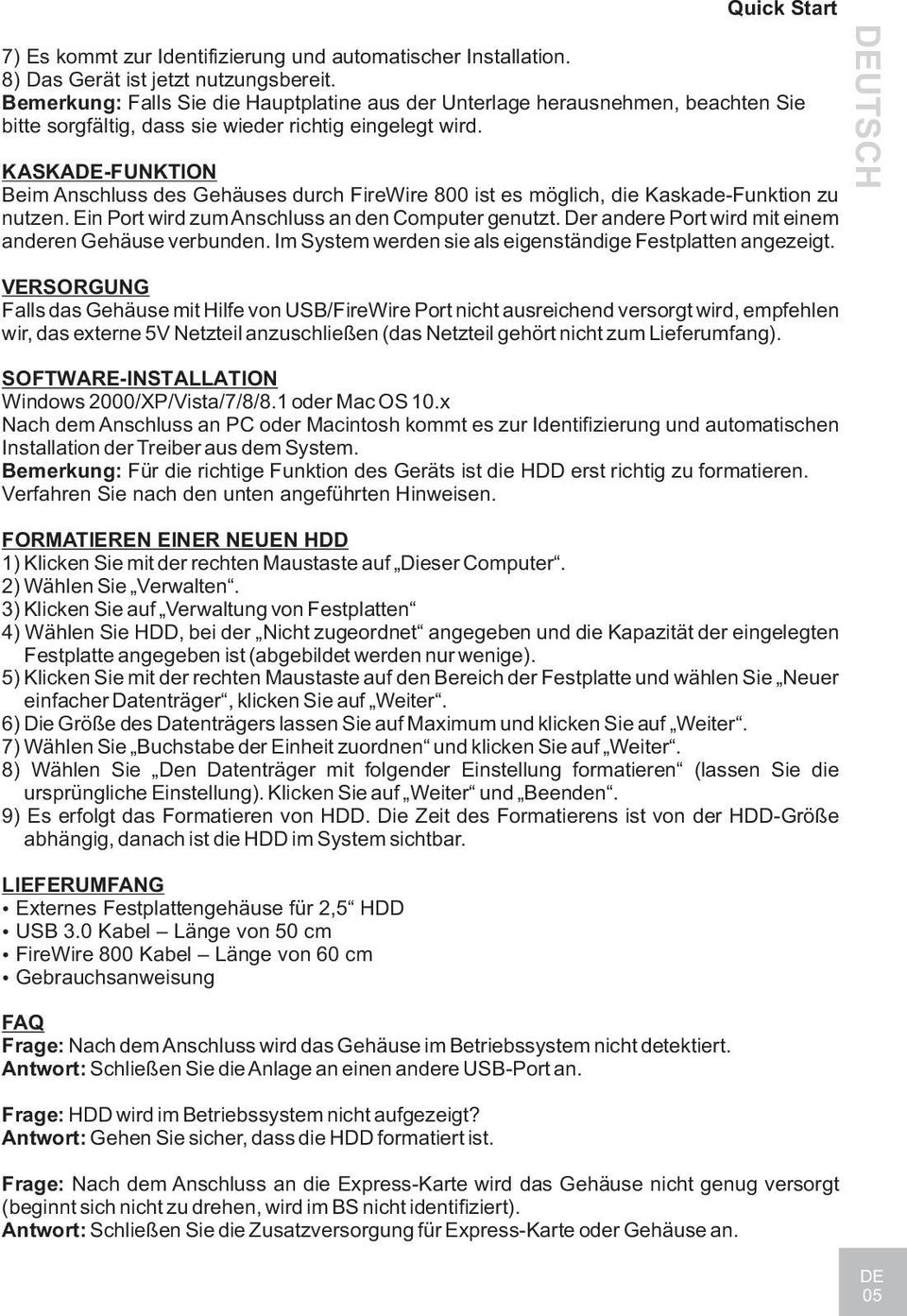

5 Quick Start 7) Es kommt zur Identifizierung und automatischer Installation. 8) Das Gerät ist jetzt nutzungsbereit. Bemerkung: Falls Sie die Hauptplatine aus der Unterlage herausnehmen, beachten Sie bitte sorgfältig, dass sie wieder richtig eingelegt wird. KASKADE-FUNKTION Beim Anschluss des Gehäuses durch FireWire 800 ist es möglich, die Kaskade-Funktion zu nutzen. Ein Port wird zum Anschluss an den Computer genutzt. Der andere Port wird mit einem anderen Gehäuse verbunden. Im System werden sie als eigenständige Festplatten angezeigt. DEUTSCH VERSORGUNG Falls das Gehäuse mit Hilfe von USB/FireWire Port nicht ausreichend versorgt wird, empfehlen wir, das externe 5V Netzteil anzuschließen (das Netzteil gehört nicht zum Lieferumfang). SOFTWARE-INSTALLATION Windows 2000/XP/Vista/7/8/8.1 oder Mac OS 10.x Nach dem Anschluss an PC oder Macintosh kommt es zur Identifizierung und automatischen Installation der Treiber aus dem System. Bemerkung: Für die richtige Funktion des Geräts ist die HDD erst richtig zu formatieren. Verfahren Sie nach den unten angeführten Hinweisen. FORMATIEREN EINER NEUEN HDD 1) Klicken Sie mit der rechten Maustaste auf Dieser Computer. 2) Wählen Sie Verwalten. 3) Klicken Sie auf Verwaltung von Festplatten 4) Wählen Sie HDD, bei der Nicht zugeordnet angegeben und die Kapazität der eingelegten Festplatte angegeben ist (abgebildet werden nur wenige). 5) Klicken Sie mit der rechten Maustaste auf den Bereich der Festplatte und wählen Sie Neuer einfacher Datenträger, klicken Sie auf Weiter. 6) Die Größe des Datenträgers lassen Sie auf Maximum und klicken Sie auf Weiter. 7) Wählen Sie Buchstabe der Einheit zuordnen und klicken Sie auf Weiter. 8) Wählen Sie Den Datenträger mit folgender Einstellung formatieren (lassen Sie die ursprüngliche Einstellung). Klicken Sie auf Weiter und Beenden. 9) Es erfolgt das Formatieren von HDD. Die Zeit des Formatierens ist von der HDD-Größe abhängig, danach ist die HDD im System sichtbar. LIEFERUMFANG Externes Festplattengehäuse für 2,5 HDD USB 3.0 Kabel Länge von 50 cm FireWire 800 Kabel Länge von 60 cm Gebrauchsanweisung FAQ Frage: Nach dem Anschluss wird das Gehäuse im Betriebssystem nicht detektiert. Antwort: Schließen Sie die Anlage an einen andere USB-Port an. Frage: HDD wird im Betriebssystem nicht aufgezeigt? Antwort: Gehen Sie sicher, dass die HDD formatiert ist. Frage: Nach dem Anschluss an die Express-Karte wird das Gehäuse nicht genug versorgt (beginnt sich nicht zu drehen, wird im BS nicht identifiziert). Antwort: Schließen Sie die Zusatzversorgung für Express-Karte oder Gehäuse an. DE 05

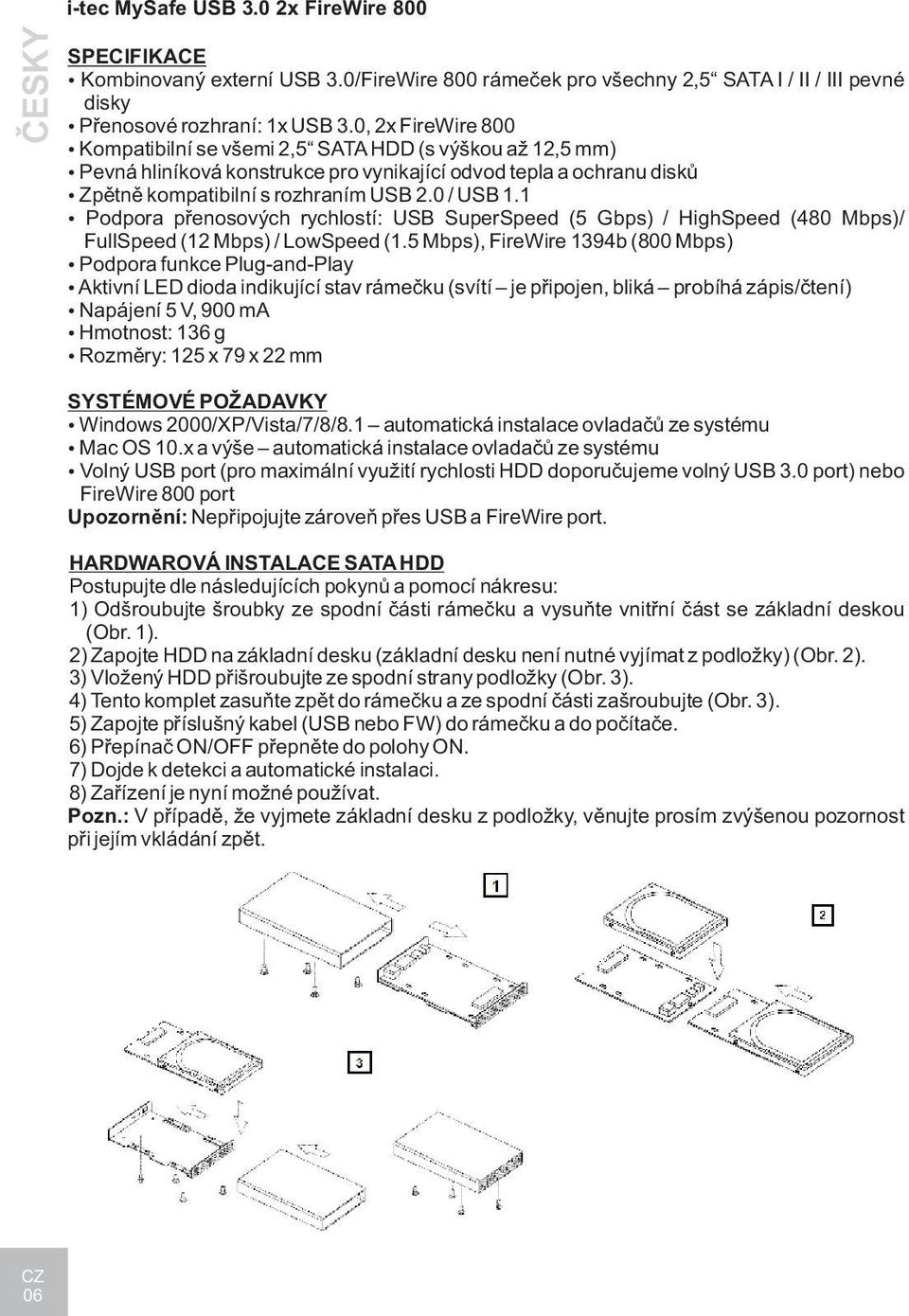

6 È E SKY i-tec MySafe USB 3.0 2x FireWire 800 SPECIFIKACE Kombinovaný externí USB 3.0/FireWire 800 rámeèek pro všechny 2,5 SATA I / II / III pevné disky Pøenosové rozhraní: 1x USB 3.0, 2x FireWire 800 Kompatibilní se všemi 2,5 SATA HDD (s výškou až 12,5 mm) Pevná hliníková konstrukce pro vynikající odvod tepla a ochranu diskù Zpìtnì kompatibilní s rozhraním USB 2.0 / USB 1.1 Podpora pøenosových rychlostí: USB SuperSpeed (5 Gbps) / HighSpeed (480 Mbps)/ FullSpeed (12 Mbps) / LowSpeed (1.5 Mbps), FireWire 1394b (800 Mbps) Podpora funkce Plug-and-Play Aktivní LED dioda indikující stav rámeèku (svítí je pøipojen, bliká probíhá zápis/ètení) Napájení 5 V, 900 ma Hmotnost: 136 g Rozmìry: 125 x 79 x 22 mm SYSTÉMOVÉ POŽADAVKY Windows 2000/XP/Vista/7/8/8.1 automatická instalace ovladaèù ze systému Mac OS 10.x a výše automatická instalace ovladaèù ze systému Volný USB port (pro maximální využití rychlosti HDD doporuèujeme volný USB 3.0 port) nebo FireWire 800 port Upozornìní: Nepøipojujte zároveò pøes USB a FireWire port. HARDWAROVÁ INSTALACE SATA HDD Postupujte dle následujících pokynù a pomocí nákresu: 1) Odšroubujte šroubky ze spodní èásti rámeèku a vysuòte vnitøní èást se základní deskou (Obr. 1). 2) Zapojte HDD na základní desku (základní desku není nutné vyjímat z podložky) (Obr. 2). 3) Vložený HDD pøišroubujte ze spodní strany podložky (Obr. 3). 4) Tento komplet zasuòte zpìt do rámeèku a ze spodní èásti zašroubujte (Obr. 3). 5) Zapojte pøíslušný kabel (USB nebo FW) do rámeèku a do poèítaèe. 6) Pøepínaè ON/OFF pøepnìte do polohy ON. 7) Dojde k detekci a automatické instalaci. 8) Zaøízení je nyní možné používat. Pozn.: V pøípadì, že vyjmete základní desku z podložky, vìnujte prosím zvýšenou pozornost pøi jejím vkládání zpìt. CZ 06

7 ÈE S KY Quick Start FUNKCE KASKÁDA Pøi zapojení rámeèku pøes FireWire 800 je možné využít funkce kaskády. Jeden port je využit pro pøipojení k poèítaèi. Do druhého portu zapojíte další rámeèek. V systému jsou zobrazovány jako samostané disky. NAPÁJENÍ V pøípadì, že rámeèek není dostateènì napájen pomocí USB/FireWire portu, doporuèujeme zapojení externího 5V zdroje (není souèástí balení). SOFTWAROVÁ INSTALACE Windows 2000/XP/Vista/7/8/8.1 nebo Mac OS 10.x Po pøipojení zaøízení k PC nebo Macintosh dojde k detekci a automatickému nainstalování ovladaèù ze systému. Pozn.: Pro správnou funkci zaøízení je tøeba HDD nejprve naformátovat. Postupujte podle pokynù uvedených níže. FORMÁTOVÁNÍ NOVÉHO HDD 1) Kliknìte pravým tlaèítkem na Tento poèítaè. 2) Zvolte Spravovat. 3) Kliknìte na Správa diskù 4) Zvolte HDD, u kterého je uvedeno Nepøiøazeno a udaná kapacita vloženého disku (zobrazeno bývá o nìkolik øádù míò). 5) Pravým tlaèítkem kliknìte na oblast disku a zvolte Nový jednoduchý svazek, kliknìte na Další. 6) Velikost svazku ponechejte na maximu a kliknìte na Další. 7) Zvolte Pøiøadit písmeno jednotky a kliknìte na Další. 8) Zvolte Naformátovat svazek s následujícím nastavením (ponechejte výchozí nastavení). Kliknìte na Další a Dokonèit. 9) Probìhne naformátování HDD. Doba formátování je závislá na velikosti HDD, poté je HDD v systému viditelný. OBSAH BALENÍ Externí rámeèek pro 2,5 HDD USB 3.0 kabel délka 50cm FireWire 800 kabel délka 60 cm Uživatelská pøíruèka FAQ Otázka: Rámeèek se nedetekuje v operaèním systému. Odpovìï: Zapojte zaøízení do jiného USB/FireWire portu. Otázka: HDD není v systému viditelný? Odpovìï: Ujistìte se, že je HDD naformátovaný. Otázka: Po pøipojení k Express kartì není rámeèek dostateènì napájen (neroztoèí se, nedetekuje se v OS). Odpovìï: Zapojte pøídavné napájení pro Express kartu nebo rámeèek. CZ 07

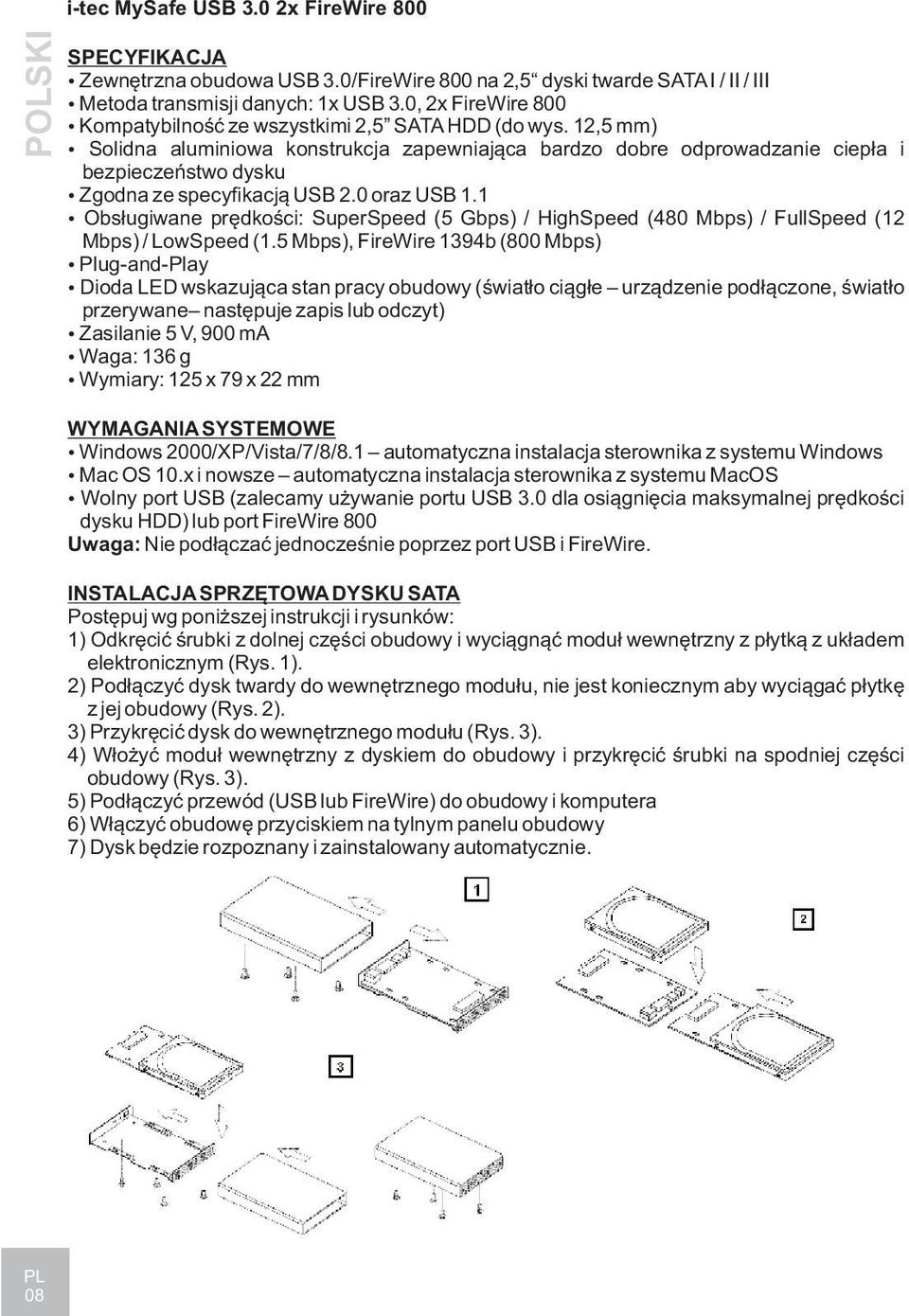

8 POLSKI i-tec MySafe USB 3.0 2x FireWire 800 SPECYFIKACJA Zewnêtrzna obudowa USB 3.0/FireWire 800 na 2,5 dyski twarde SATA I / II / III Metoda transmisji danych: 1x USB 3.0, 2x FireWire 800 Kompatybilnoœæ ze wszystkimi 2,5 SATA HDD (do wys. 12,5 mm) Solidna aluminiowa konstrukcja zapewniaj¹ca bardzo dobre odprowadzanie ciep³a i bezpieczeñstwo dysku Zgodna ze specyfikacj¹ USB 2.0 oraz USB 1.1 Obs³ugiwane prêdkoœci: SuperSpeed (5 Gbps) / HighSpeed (480 Mbps) / FullSpeed (12 Mbps) / LowSpeed (1.5 Mbps), FireWire 1394b (800 Mbps) Plug-and-Play Dioda LED wskazuj¹ca stan pracy obudowy (œwiat³o ci¹g³e urz¹dzenie pod³¹czone, œwiat³o przerywane nastêpuje zapis lub odczyt) Zasilanie 5 V, 900 ma Waga: 136 g Wymiary: 125 x 79 x 22 mm WYMAGANIA SYSTEMOWE Windows 2000/XP/Vista/7/8/8.1 automatyczna instalacja sterownika z systemu Windows Mac OS 10.x i nowsze automatyczna instalacja sterownika z systemu MacOS Wolny port USB (zalecamy u ywanie portu USB 3.0 dla osi¹gniêcia maksymalnej prêdkoœci dysku HDD) lub port FireWire 800 Uwaga: Nie pod³¹czaæ jednoczeœnie poprzez port USB i FireWire. INSTALACJA SPRZÊTOWA DYSKU SATA Postêpuj wg poni szej instrukcji i rysunków: 1) Odkrêciæ œrubki z dolnej czêœci obudowy i wyci¹gn¹æ modu³ wewnêtrzny z p³ytk¹ z uk³adem elektronicznym (Rys. 1). 2) Pod³¹czyæ dysk twardy do wewnêtrznego modu³u, nie jest koniecznym aby wyci¹gaæ p³ytkê z jej obudowy (Rys. 2). 3) Przykrêciæ dysk do wewnêtrznego modu³u (Rys. 3). 4) W³o yæ modu³ wewnêtrzny z dyskiem do obudowy i przykrêciæ œrubki na spodniej czêœci obudowy (Rys. 3). 5) Pod³¹czyæ przewód (USB lub FireWire) do obudowy i komputera 6) W³¹czyæ obudowê przyciskiem na tylnym panelu obudowy 7) Dysk bêdzie rozpoznany i zainstalowany automatycznie. PL 08

9 Quick Start 8) Mo na zacz¹æ u ywaæ urz¹dzenia. Informacja: W przypadku wyci¹gniêcia modu³u wewnêtrznego i od³¹czeniu uk³adu elektronicznego od obudowy w której siê znajduje, zwróciæ szczególn¹ uwagê aby ca³oœæ zmontowaæ w prawid³owy sposób. PO CZENIE AÑCUCHOWE Przy pod³¹czeniu za pomoc¹ FireWire mo na skorzystaæ z zalety posiadania przez obudowê dwóch portów FireWire i utworzyæ po³¹czenie ³añcuchowe, polegaj¹ce na pod³¹czeniu komputera z pierwszym portem i wykorzystanie drugiego portu do kolejnej obudowy. W takim przypadku druga obudowa bêdzie widoczna w komputerze jako niezale ny dysk. PO L SKI ZASILANIE W przypadku gdyby dysk w obudowie nie mia³ wystarczaj¹cego zasilania przy bezpoœrednim po³¹czeniu przez USB lub FireWire rekomendujemy zastosowanie dodatkowego zewnêtrznego zasilacza pr¹du sta³ego 5 V (zasilacz 5 V nie jest do³¹czony do opakowania). INSTALACJA PROGRAMOWA Windows 2000/XP/Vista/7/8/8.1 lub Mac OS 10.x Po pod³¹czeniu rz¹dzenia do komputera PC lub Macintosh system sam, automatycznie wykryje i zainstaluje urz¹dzenie. Uwaga: W celu zapewnienia prawid³owej pracy urz¹dzenia dysk musi byæ wczeœniej sformatowany (patrz ni ej). FORMATOWANIE NOWEGO DYSKU 1) Klikn¹æ prawym przyciskiem myszy Mój komputer. 2) Wybraæ Zarz¹dzaj. 3) Klikn¹æ Zarz¹dzanie dyskami. 4)Wybraæ odpowiedni dysk o odpowiedniej pojemnoœci, na którym znajduje siê nieprzydzielony obszar. 5) Klikn¹æ w ten obszar prawym przyciskiem myszy i wybraæ Nowa partycja ; klikn¹æ Dalej. 6) Ustawiæ maksymalny rozmiar partycji i klikn¹æ Dalej. 7) Klikn¹æ Przypisz literê dysku i Dalej. 8) Wybraæ Sformatuj dysk z nastêpuj¹cymi ustawieniami (bez zmiany ustawieñ) i klikn¹æ Dalej, a nastêpnie Zakoñcz 9) Dysk zostanie sformatowany. Czas trwania formatowania zale y od pojemnoœci dysku. Po sformatowaniu dysk jest widoczny w systemie. ZAWARTOŒÆ OPAKOWANIA Zewnêtrzna obudowa na dysk twardy 2,5 Przewód USB 3.0 d³ugoœæ 50 cm Przewód FireWire 800 d³ugoœæ 60 cm Instrukcja FAQ Pytanie: Dysk nie jest detektowany w systemie. OdpowiedŸ: Pod³¹czyæ do innego portu USB/FireWire. Pytanie: Dysk nie jest widoczny w systemie? OdpowiedŸ: Sprawdziæ czy dysk jest sformatowany. Pytanie: Po pod³¹czeniu do Express Card dysk nie pracuje, nie jest widoczny w systemie. Zbyt s³abe zasilanie. OdpowiedŸ: Pod³¹czyæ zewnêtrzne zasilanie do Express Card lub bezpoœrednio do obudowy. PL 09

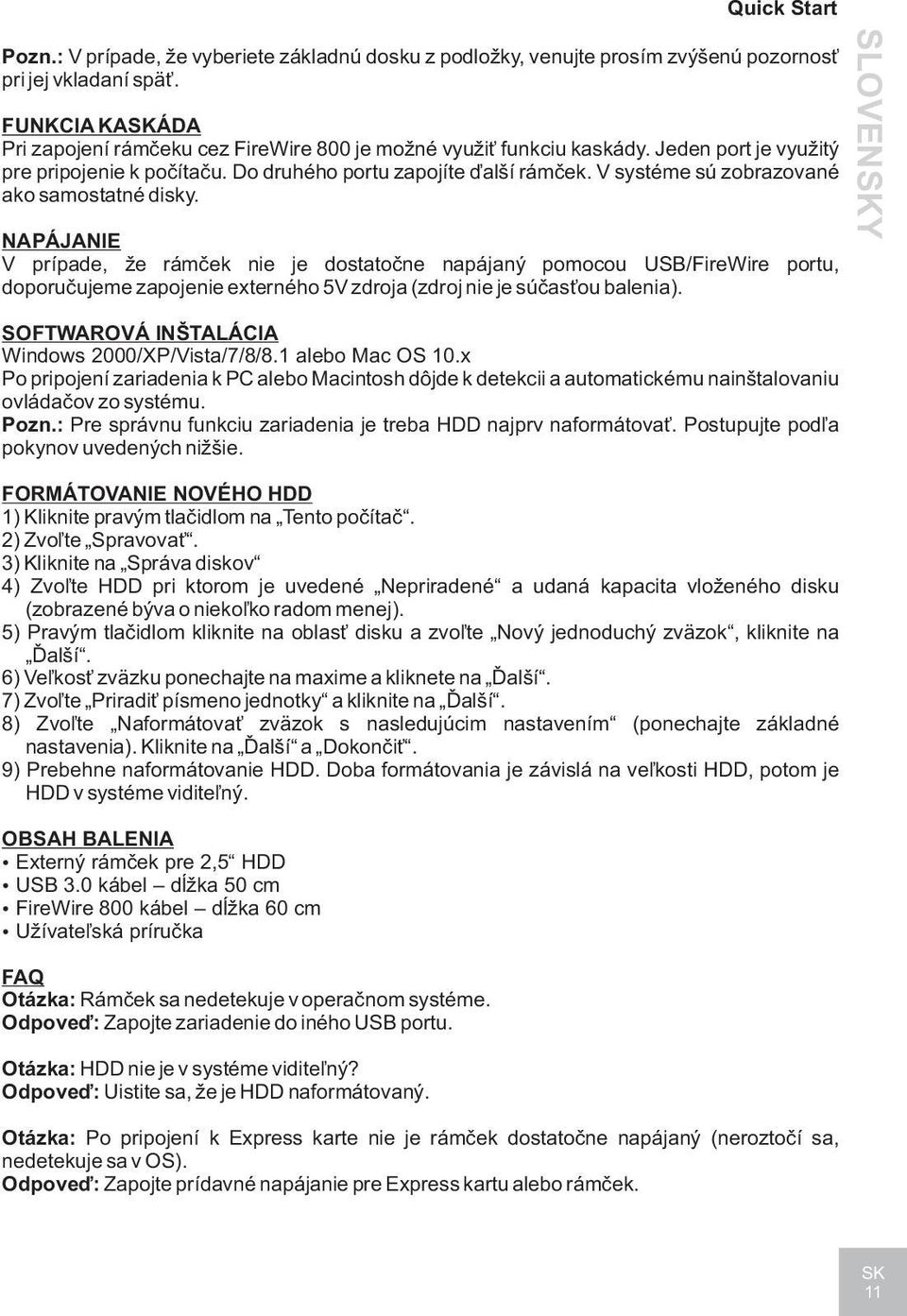

10 i-tec MySafe USB 3.0 2x FireWire 800 SLOVE N SKY ŠPECIFIKÁCIA Kombinovaný externý USB 3.0/FireWire 800 rámèek pre všetky 2,5 SATA I / II / III pevné disky Prenosové rozhranie: 1x USB 3.0, 2x FireWire 800 Kompatibilný so všetkými 2,5 SATA HDD (s výškou až 12,5 mm) Pevná hliníková konštrukcia pre vynikajúci odvod tepla a ochranu diskov Spätne kompatibilný s rozhraním USB 2.0 / USB 1.1 Podpora prenosových rýchlostí: SuperSpeed (5 Gbps) / HighSpeed (480 Mbps) / FullSpeed (12 Mbps) / LowSpeed (1.5 Mbps), FireWire 1394b (800 Mbps) Podpora funkcie Plug-and-Play Aktívna LED dióda indikujúca stav rámèeku (svieti je pripojený, bliká prebieha zápis/èítanie) Napájanie 5 V, 900 ma Hmotnos : 136 g Rozmery: 125 x 79 x 22 mm SYSTÉMOVÉ POŽIADAVKY Windows 2000/XP/Vista/7/8/8.1 automatická inštalácia ovládaèov zo systému Mac OS 10.x a výše automatická inštalácia ovládaèov zo systému Vo¾ný USB port (pre maximálne využitie rýchlosti HDD odporúèame vo¾ný USB 3.0 port) alebo FireWire 800 port Upozornenie: Nepripájajte zároveò cez USB a FireWire port. HARDWAROVÁ INŠTALÁCIA SATA HDD Postupujte pod¾a nasledujúcich pokynov a pomocou nákresu: 1) Odskrutkujte skrutky zo spodnej èasti rámèeku a vysuòte vnútornú èas so základnou doskou (Obr. 1). 2) Zapojte HDD na základnú dosku (základnú dosku nie je nutné vybera z podložky) (Obr. 2). 3) Vložený HDD priskrutkujte zo spodnej strany podložky (Obr. 3). 4) Tento komplet zasuòte spä do rámèeku a zo spodnej èasti zaskrutkujte (Obr. 3). 5) Zapojte príslušný kábel (USB alebo FW) do rámèeku a do poèítaèa. 6) Prepínaè ON/OFF prepnite do polohy ON. 7) Dôjde k detekcii a automatickej inštalácii. 8) Zariadenie je teraz možné používa. SK 10

11 Quick Start Pozn.: V prípade, že vyberiete základnú dosku z podložky, venujte prosím zvýšenú pozornos pri jej vkladaní spä. FUNKCIA KASKÁDA Pri zapojení rámèeku cez FireWire 800 je možné využi funkciu kaskády. Jeden port je využitý pre pripojenie k poèítaèu. Do druhého portu zapojíte ïalší rámèek. V systéme sú zobrazované ako samostatné disky. NAPÁJANIE V prípade, že rámèek nie je dostatoène napájaný pomocou USB/FireWire portu, doporuèujeme zapojenie externého 5V zdroja (zdroj nie je súèas ou balenia). SLOVENSKY SOFTWAROVÁ INŠTALÁCIA Windows 2000/XP/Vista/7/8/8.1 alebo Mac OS 10.x Po pripojení zariadenia k PC alebo Macintosh dôjde k detekcii a automatickému nainštalovaniu ovládaèov zo systému. Pozn.: Pre správnu funkciu zariadenia je treba HDD najprv naformátova. Postupujte pod¾a pokynov uvedených nižšie. FORMÁTOVANIE NOVÉHO HDD 1) Kliknite pravým tlaèidlom na Tento poèítaè. 2) Zvo¾te Spravova. 3) Kliknite na Správa diskov 4) Zvo¾te HDD pri ktorom je uvedené Nepriradené a udaná kapacita vloženého disku (zobrazené býva o nieko¾ko radom menej). 5) Pravým tlaèidlom kliknite na oblas disku a zvo¾te Nový jednoduchý zväzok, kliknite na Ïalší. 6) Ve¾kos zväzku ponechajte na maxime a kliknete na Ïalší. 7) Zvo¾te Priradi písmeno jednotky a kliknite na Ïalší. 8) Zvo¾te Naformátova zväzok s nasledujúcim nastavením (ponechajte základné nastavenia). Kliknite na Ïalší a Dokonèi. 9) Prebehne naformátovanie HDD. Doba formátovania je závislá na ve¾kosti HDD, potom je HDD v systéme vidite¾ný. OBSAH BALENIA Externý rámèek pre 2,5 HDD USB 3.0 kábel dåžka 50 cm FireWire 800 kábel dåžka 60 cm Užívate¾ská príruèka FAQ Otázka: Rámèek sa nedetekuje v operaènom systéme. Odpoveï: Zapojte zariadenie do iného USB portu. Otázka: HDD nie je v systéme vidite¾ný? Odpoveï: Uistite sa, že je HDD naformátovaný. Otázka: Po pripojení k Express karte nie je rámèek dostatoène napájaný (neroztoèí sa, nedetekuje sa v OS). Odpoveï: Zapojte prídavné napájanie pre Express kartu alebo rámèek. SK 11

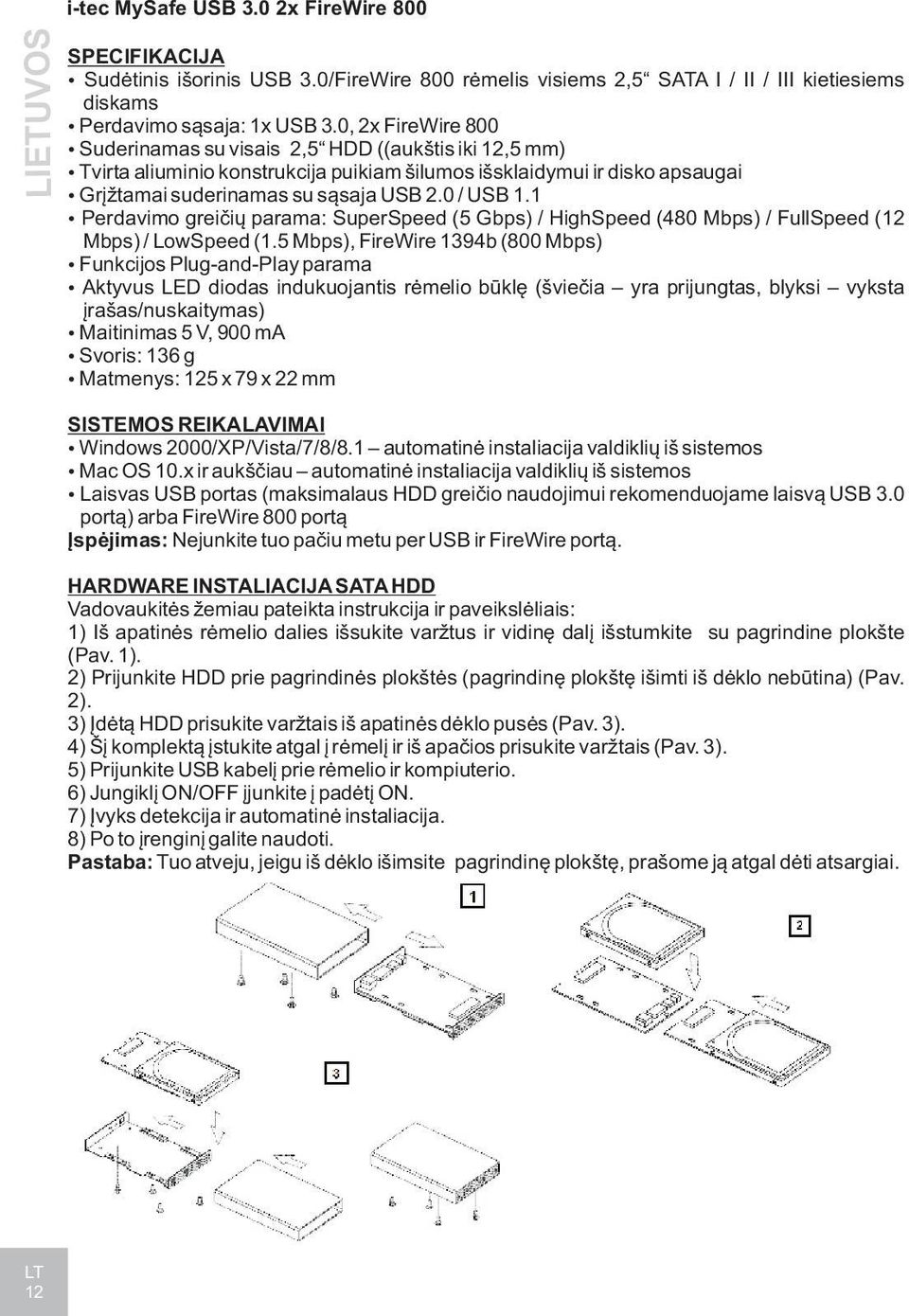

12 LIE T UVOS i-tec MySafe USB 3.0 2x FireWire 800 SPECIFIKACIJA Sudëtinis išorinis USB 3.0/FireWire 800 rëmelis visiems 2,5 SATA I / II / III kietiesiems diskams Perdavimo s¹saja: 1x USB 3.0, 2x FireWire 800 Suderinamas su visais 2,5 HDD ((aukštis iki 12,5 mm) Tvirta aliuminio konstrukcija puikiam šilumos išsklaidymui ir disko apsaugai Gráþtamai suderinamas su sàsaja USB 2.0 / USB 1.1 Perdavimo greièiø parama: SuperSpeed (5 Gbps) / HighSpeed (480 Mbps) / FullSpeed (12 Mbps) / LowSpeed (1.5 Mbps), FireWire 1394b (800 Mbps) Funkcijos Plug-and-Play parama Aktyvus LED diodas indukuojantis rëmelio bûklæ (ðvieèia yra prijungtas, blyksi vyksta áraðas/nuskaitymas) Maitinimas 5 V, 900 ma Svoris: 136 g Matmenys: 125 x 79 x 22 mm SISTEMOS REIKALAVIMAI Windows 2000/XP/Vista/7/8/8.1 automatinë instaliacija valdikliø ið sistemos Mac OS 10.x ir aukšèiau automatinë instaliacija valdikliø ið sistemos Laisvas USB portas (maksimalaus HDD greièio naudojimui rekomenduojame laisv¹ USB 3.0 port¹) arba FireWire 800 port¹ Áspëjimas: Nejunkite tuo paèiu metu per USB ir FireWire port¹. HARDWARE INSTALIACIJA SATA HDD Vadovaukitës þemiau pateikta instrukcija ir paveikslëliais: 1) Ið apatinës rëmelio dalies iðsukite varþtus ir vidinæ dalá iðstumkite su pagrindine plokðte (Pav. 1). 2) Prijunkite HDD prie pagrindinës plokðtës (pagrindinæ plokðtæ iðimti ið dëklo nebûtina) (Pav. 2). 3) Ádëtà HDD prisukite varþtais ið apatinës dëklo pusës (Pav. 3). 4) Ðá komplektà ástukite atgal á rëmelá ir ið apaèios prisukite varþtais (Pav. 3). 5) Prijunkite USB kabelá prie rëmelio ir kompiuterio. 6) Jungiklá ON/OFF ájunkite á padëtá ON. 7) Ávyks detekcija ir automatinë instaliacija. 8) Po to árenginá galite naudoti. Pastaba: Tuo atveju, jeigu ið dëklo iðimsite pagrindinæ plokðtæ, praðome jà atgal dëti atsargiai. LT 12

13 Quick Start FUNKCIJA KASKADA Jungiant rëmelá per FireWire 800 galima naudoti funkcij¹ kaskada. Vienas portas yra panaudotas prijungimui prie kompiuterio. Á kità portà prijunkite sekantá rëmelá. Sistemoje yra rodomi kaip savarankiðki diskai. ÁKROVIMAS Tuo atveju, jeigu rëmelis nëra pakankamai ákrautas per USB portà, rekomenduojame ájungti iðoriná 5V ðaltiná (nëra pakuotës sudëtine dalimi). LIETUVOS SOFTWARE INSTALIACIJA Windows 2000/XP/Vista/7/8/8.1 arba Mac OS 10.x Árengimà prijungus prie kompiuterio arba prie Macintosh yra surandami ir automatiškai instaliuojami valdikliai iš sistemos. Pastaba: Kad árengimas veiktø teisingai, pirmiausia reikia suformatuoti HDD. Vadovaukitës taisyklëmis pateiktomis þemiau. NAUJO HDD FORMATAVIMAS 1) Dešiniuoju mygtuku paspauskite ties Mano kompiuteris. 2) Pasirinkite Administruoti. 3) Paspauskite Diskø administravimas 4) Pasirinkite HDD prie kurio yra nurodyta Nepriskirtas ir nurodyta ádëto disko talpa (bûna rodoma maþiau). 5) Dešiniuoju mygtuku paspauskite ties disku ir pasirinkite Naujas paprastas rinkinys, paspauskite Kitas. 6) Palikite didþiausià rinkinio dydá ir paspauskite Kitas. 7) Pasirinkite Priskirti vieneto raidê ir paspauskite Kitas. 8) Pasirinkite Suformatuoti rinkiná su ðiuo nustatymu (palikite pirminá nustatymà). Paspauskite Kitas ir Baigti. 9) Ávyks HDD formatavimas. Formatavimo laikas priklauso nuo HDD apimties, po to HDD yra sistemoje matomas. ÁPAKAVIME YRA Iðorinis rëmelis skirtas 2,5 HDD USB 3.0 kabelis ilgis 50 cm FireWire 800 kabelis ilgis 60 cm Vartotojo vadovas FAQ Klausimas: Rëmelis nedetektuoja á operacinæ sistemà. Atsakymas: Ájunkite árengimà á kità USB/FireWire port¹. Klausimas: HDD sistemoje nematomas? Atsakymas: Ásitikinkite, kad HDD yra suformatuotas. Klausimas: Po prijungimo prie Express card rëmelis nëra pakankamai maitinamas (nesisuka, nedetektuoja á OS). Atsakymas: Ájunkite papildomà Express card maitinim¹ arba rëmelá. LT 13
