3 Snímače teploty pro nízké a střední teploty Odporové Pt100, Pt500, Pt1000, Ni1000 Termočlánky J, K, N Měřicí rozsahy od -200 do C Třídy přesnosti A, B dle ČSN EN a 1, 2, 3 dle ČSN IEC Schválení pro fakturační měření, provedení Ex ia, Ex d a Ex t, GOST R Široký sortiment jímek, možnost nanesení ochranné vrstvy - korund, Halar a jiné Různé typy hlavic (krytí IP 64 až IP 68) Kompenzační a termočlánková vedení Programovatelné převodníky Obsah Kód * ** Strana Snímače teploty 0831 FlexiTEMP 60 Flexibilní plášťové odporové a termoelektrické snímače teploty Ex TCM ModuTEMP 70 Modulární odporové a termoelektrické snímače teploty WellTEMP 70 Teploměrové jímky pro náročné průmyslové aplikace a všeobecné použití Ex TCM Odporové snímače teploty T1002 do jímky bez převodníku a s převodníkem Odporové snímače teploty T1025 s jímkou bez převodníku a s převodníkem Ex TCM Odporové snímače teploty T1005 s jímkou bez převodníku a s převodníkem Ex TCM Odporové snímače teploty T1003 s jímkou bez převodníku a s převodníkem Ex TCM Odporové snímače teploty T1001 s jímkou bez převodníku a s převodníkem Ex TCM Odporové snímače teploty T1004 s přírubovou jímkou bez převodníku a s převodníkem TCM Odporové snímače teploty T1007 bez jímky bez převodníku a s převodníkem Odporové snímače teploty T1020 k použití bez jímky bez převodníku a s převodníkem Odporové snímače teploty T1028 tyčové bez převodníku a s převodníkem Ex TCM Odporové snímače teploty T1006 tyčové bez převodníku a s převodníkem Ex Termoelektrické snímače teploty T1503 do jímky bez převodníku a s převodníkem Ex Termoelektrické snímače teploty T1502 s jímkou bez převodníku a s převodníkem Ex Termoelektrické snímače teploty T1501 s jímkou bez převodníku a s převodníkem Termoelektrické snímače teploty T1529 k použití bez jímky bez převodníku a s převodníkem Odporové snímače teploty T1026 kabelové pro kryogenní teploty Odporové snímače teploty T1027 kabelové Ex Odporové snímače teploty T1010 prostorové bez převodníku a s převodníkem Termoelektrické snímače teploty T1565 kabelové plastikářské 71 Příslušenství Příslušenství snímačů teploty Prodlužovací, kompenzační, termočlánková a spojovací vedení Kalibrace snímačů teploty 82 Objednací tabulky převodníků 83

4 JSP, s.r.o. si vyhrazuje právo na změnu technické specifikace výrobků. Výrobky nezahrnuté do katalogu se dodávají na základě individuálních nabídek. Copyright 2014 JSP, s.r.o.

5 Snímače teploty - KC /05 FlexiTEMP 60 Pláš ové odporové a termoelektrické snímače teploty Měřicí odpor 1x / 2x Pt100, termočlánek 1x / 2x J, K, N. Měřicí rozsah -200 až +600 C Pt100, -200 až +800 C J, až C K, N. Třída přesnosti A, B dle ČSN EN 60751, 1, 2 dle ČSN IEC Průměr pláště od 1 do 6 mm. Volitelná jmenovitá délka L: 0,1 až 50 m. Rychlá reakce na změnu teploty. Ohebný stonek snímače. Volitelné provedení studeného konce s volnými vývody, napojeným vedením, plochým konektorem, přírubkou a hlavicí MA. Jiskrově bezpečné provedení (Ex) II 1/2G Ex ia IIC T6...TxC Ga/Gb, (Ex) II 1/2D Ex ia IIIC T85C...TxC Da/Db. Certifikace GOST R. Použití Odporové a termoelektrické snímače teploty bez ochranné armatury FlexiTEMP 60 jsou určeny pro aplikace, kde vyniknou jejich hlavní přednosti jako např. rychlá reakce na změny teploty, ohebnost stonku, malé rozměry a odolnost pláště proti korozi. U odporových snímačů jsou to dále vysoká přesnost a stabilita výstupního signálu. U termoelektrických snímačů pak odolnost proti vysokému tlaku i použitelnost ve vakuu a vyšší stabilita výstupního signálu proti drátovým termočlánkům. Standardní termoelektrické snímače s izolovaným měřicím koncem jsou vzhledem k odstínění rušivých elektromagnetických polí určeny pro spolupráci s měřicími ústřednami a řídicími systémy. Popis Flexibilní plášťové odporové a termoelektrické snímače teploty FlexiTEMP 60 bez ochranných trubek a jímek jsou dodávány v délce od cca 100 mm až do několika desítek metrů a o vnějším průměru pláště 3 / 4,5 / 6 mm (Pt100) a 1 / 1,5 / 2 / 3 / 4,5 / 6 mm (termočlánky J, K, N ). Tyto snímače jsou standardně dodávány s pláštěm z nerezové oceli (1.4401) pro odporové snímače,17248 (1.4541) pro termočlánek J a z Inconelu 600 (2.4816) pro termočlánek K a N. Odporové snímače jsou dodávány s jednoduchým nebo dvojitým čidlem Pt100. Měřicí konec plášťového termočlánku se vyrábí v izolovaném jednoduchém nebo dvojitém provedení a po dohodě je možno dodat uzemněné nebo otevřené provedení, případně trojité provedení. Studený konec plášťových odporových snímačů a termočlánků se dodává s volnými vývody, s napojeným spojovacím (případně u termočlánků kompenzačním) vedením s volitelným materiálem izolace, s plochým konektorem standard nebo konektorem mini (provedení pouze pro termočlánky), malou hlavicí MA (bez nebo s připojovacím závitem) nebo s přírubkou o průměru 42 mm s možností montáže keramické svorkovnice nebo převodníku (ve formě tzv. výměnné měřicí vložky). Plášťové odporové a termoelektrické snímače s minerální izolací lze libovolně ohýbat (odporové snímače není možné ohýbat v délce 40 mm od měřicího konce) při dodržení minimálního poloměru ohybu (5x vnější průměr pláště). Technické parametry Odporové snímače typ T1060 Odporové čidlo (RTD): 1xPt100, třída přesnosti A, B dle ČSN EN dvouvodičové nebo čtyřvodičové vnitřní vedení - vnější průměr stonku 3 až 6 mm 2xPt100, třída přesnosti A, B dle ČSN EN dvouvodičové nebo třívodičové vnitřní vedení - vnější průměr stonku 3 až 6 mm 2xPt100, třída přesnosti B dle ČSN EN dvouvodičové vnitřní vedení - vnější průměr stonku 6 mm Měřicí rozsah snímače: -70 až +500 C - odporové čidlo (vnější průměr stonku 2 až 4,5 mm) -200 až +600 C - odporové čidlo (vnější průměr stonku 6 mm) -50 až +400 C - odporové čidlo (třída přesnosti A) Měřicí proud: doporučený maximální Výstupní signál: odporový 0,1 až 1,0 ma 3 ma Elektrický izolační odpor: min. 100 MOhm dle ČSN EN 60751, při teplotě (20 ± 15) C, max. 80 % relativní vlhkosti Termoelektrické snímače typ T1560 Termočlánek (TC): 1x / 2x J, K, N, třída přesnosti 1, 2 dle ČSN IEC Měřicí rozsah snímače: -200 až +800 C - termočlánek J -200 až C - termočlánek K, N Výstupní signál: napěťový Elektrický izolační odpor: min MOhm dle ČSN EN 61515, při teplotě (20 ± 15) C 3

6 Plášťové odporové a termoelektrické snímače teploty FlexiTEMP 60 Obecně Časová odezva: Časová odezva odporových snímačů teploty (orientační hodnoty) Průměr pláště RTD Ve vodě v = 0,4m/s Ve vzduchu v = 2 m/s (mm) T 0,5 T 0,9 T 0,5 T 0,9 6 5, ,5 4, ,4 4, Časová odezva termoelektrických snímačů teploty (orientační hodnoty pro provedení s izolovaným měřicím koncem) Průměr pláště TC Ve vodě v = 0,4m/s Ve vzduchu v = 2 m/s (mm) T 0,5 T 0,9 T 0,5 T 0, ,5 2,5 6, , ,8 2, ,5 0,4 0, ,2 0,6 7,5 17 Elektrická pevnost: 250 V ef (vnější průměr stonku 1,5 až 2 mm) 250 V ef (vnější průměr stonku 3 mm / 4-vodič) 500 V ef (vnější průměr stonku 4,5 až 6 mm) 500 V ef (vnější průměr stonku 3 mm / 2-vodič) při teplotě (20 ± 15) C Použité materiály: plášť odporového čidla: nerezová ocel (1.4401) vnitřní vedení odporového čidla: Cu, Ni plášť termočlánku: nerezová ocel (1.4541) - termočlánek J chromniklová slitina Inconel 600 (2.4816) - pro termočlánek K, N Spojovací vedení (RTD): 2x0,22 mm 2, 4x0,22 mm 2 silikonová vnější a teflonová vnitřní izolace, stínění volitelná délka AL od 0,5 do 50 m (2,5 m standard) Kompenzační vedení (TC): 2x0,22 mm 2, 4x0,22 mm 2 silikonová vnější i vnitřní izolace izolace skelnými vlákny s kovovým opletením teflonová vnější i vnitřní izolace volitelná délka AL od 0,5 do 50 m (2,5 m standard) Plochý konektor (provedení KS, KM): černý - pro termočlánek J zelený - pro termočlánek K růžový - pro termočlánek N teplotní odolnost konektoru -60 až +200 C Připojovací závit (provedení H1..): G3/8 G1/2 Stupeň krytí (dle ČSN EN 60529): provedení VV, KV - IP 67 provedení KS, KM - IP 50 provedení H1, H1G.. - IP 64 Provozní podmínky Maximální teplota v místě ukončení plášťového kabelu: 100 C (krátkodobě 120 C) Technické přednosti Flexibilní konstrukce a variabilní rozměry a materiály. Jedinečné sjednocení provedení flexibilního snímače FlexiTEMP 60 zjednodušuje jeho objednávání a aplikace. Přizpůsobení individuálním požadavkům zákazníka je dosaženo variabilitou provedení a většiny rozměrů. Provedení pro agresivní prostředí V základní ceně výrobku je zahrnuto provedení pláště stonku z nerezové oceli (1.4541) pro termočlánky J a z Inconelu 600 (2.4816) pro termočlánek K a N. V provedení s napojeným kompenzačním vedením je možno libovolně po dohodě s dodavatelem nabídnout materiály vhodné pro dané aplikace. Zajištění výroby Kvalitu výrobků na výstupu zaručuje celá řada zkoušek (kontrola izolačního odporu, elektrické pevnosti, metrologických vlastností, kvality svaru), které se provádí na každém jednotlivém snímači. Zkoušky zaručují splnění limitů dle norem ČSN EN 61515, ČSN IEC 584 a to s rezervou. Kalibrace Zákazníkovi je nabízena možnost kalibrace v několika bodech v rozsahu teplot -40 až C s možností kalibrace snímačů včetně převodníku s proudovým výstupním signálem 4 až 20 ma. Standardně je každý snímač kontrolován v jednom teplotním bodě. Výstupy 1x/2x 4 až 20 ma, HART, Profibus, Fieldbus Snímače JSP mohou být dodány s převodníky na lištu DIN nebo na stěnu s výstupy 4 až 20 ma, HART, Profibus, Fieldbus. Obchodní výhody Snadné objednávání Na rozdíl od hledání vhodného provedení ve velkém počtu katalogů je k dispozici přehledový diagram provedení a jedna kódová objednací tabulka. Snímače lze objednat i slovním popisem. Dodací termíny Vzhledem k vysoké rozpracovanosti výroby je možno standardní dodávky realizovat v rozmezí 5 až 10 pracovních dnů. Prodejní cena U snímače je dosaženo mimořádně příznivého poměru užitná hodnota/cena. Díky variabilní koncepci výrobku jsou dodávána i zákaznická provedení za standardní ceny. Prodloužená záruka U všech výrobků společnosti JSP je mimořádně nízký výskyt provozních závad. Díky tomu se na snímače teploty poskytují prodloužené záruky. 4

7 Plášťové odporové a termoelektrické snímače teploty FlexiTEMP 60 Rozměrové nákresy Poznámka: Vyznačení zón pro prostředí s nebezpečím výbuchu (platí pro provedení EI) Zóna 1, 2, 21, 22 (EPL Gb, Gc, Db, Dc) VV volné vývody KM konektor mini KS konektor standard KV prodlužovací vedení V plastový štítek max. 80x24 mm 30 L plastový štítek max. 80x24 mm 35 L plastový štítek max. 80x24 mm 35 L plastový štítek max. 80x24 mm L 30 ~50 30 AL L 30 AL D D D D D Zóna 0, 1, 2, 20, 21, 22 (EPL Ga, Gb, Gc, Da, Db, Dc) L = délka plášťového kabelu Zóna 1, 2, 21, 22 (EPL Gb, Gc, Db, Dc) H1 hlavice 33 H1... hlavice + připojovací šroubení 33 S1, S5 svorkovnice S2, S3, S4 převodník Parametry provedení krytu dle požadavku instalovaného převodníku * IP L L G1/2",G3/8" M4 M PB 8 L L 30 L M4 D D D D Zóna 0, 1, 2, 20, 21, 22 (EPL Ga, Gb, Gc, Da, Db, Dc) L = délka plášťového kabelu PS PT D 5

8 Plášťové odporové a termoelektrické snímače teploty FlexiTEMP 60 Elektrické připojení RTD kabelové - rudá WH - bílá 1x Pt100 2-vodič 1x Pt100 4-vodič 2x Pt100 2-vodič 2x Pt100 3-vodič WH WH WH WH WH WH WH RTD s hlavicí MA - rudá 1x Pt100 2-vodič 1x Pt100 4-vodič 2x Pt100 2-vodič TC kabelové WH - bílá - černá GN - zelená PK - růžová WH WH GN WH PK 1xJ 1xK 1xN 2xJ 2xK 2xN TC s hlavicí MA - černá GN - zelená PK - růžová 1xJ 1xK 1xN GN PK 2xJ 2xK 2xN GN PK GN PK 6

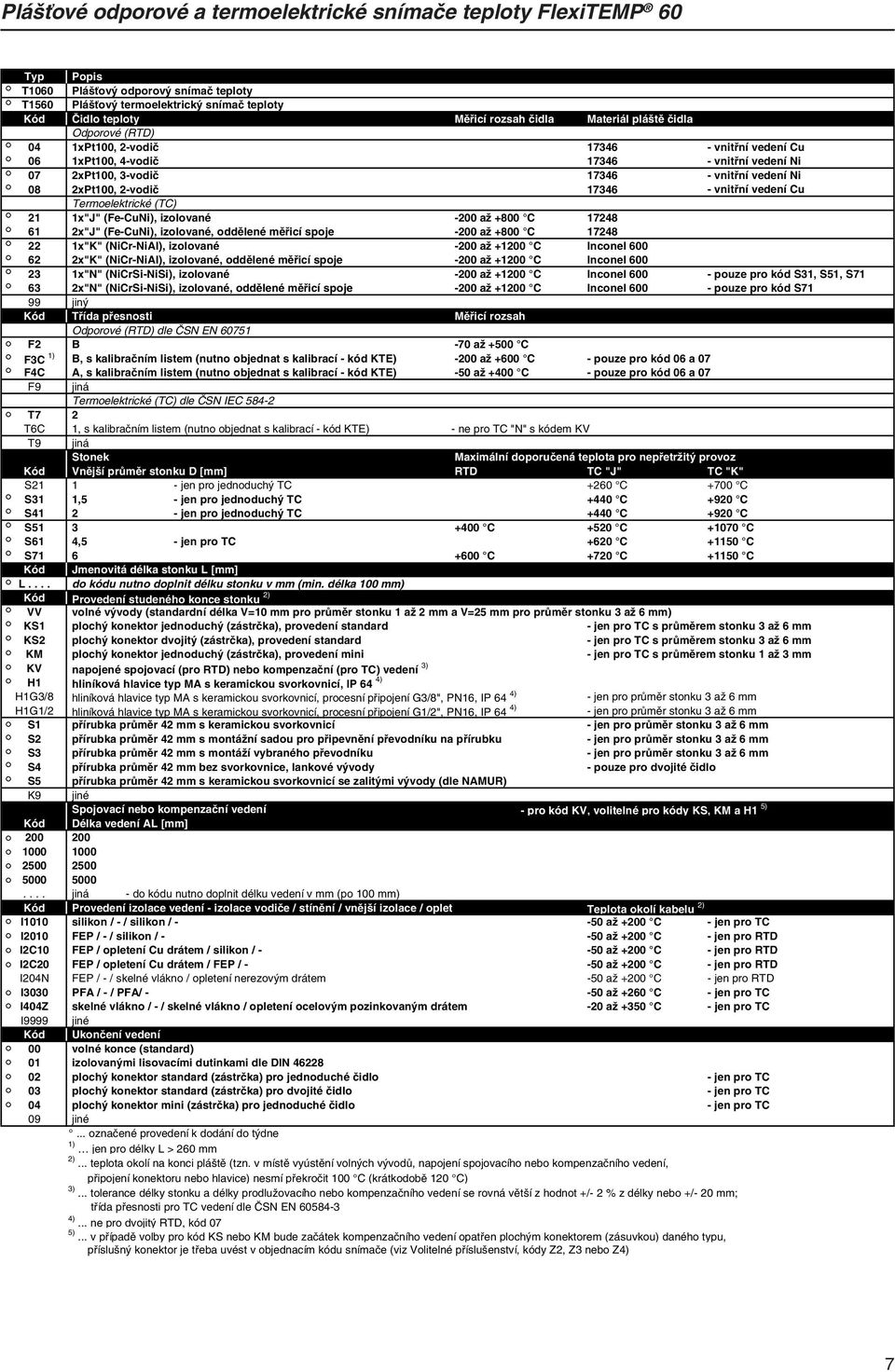

9 Plášťové odporové a termoelektrické snímače teploty FlexiTEMP 60 Typ Popis T1060 Plášťový odporový snímač teploty T1560 Plášťový termoelektrický snímač teploty Kód Čidlo teploty Měřicí rozsah čidla Materiál pláště čidla Odporové (RTD) 04 1xPt100, 2-vodič vnitřní vedení Cu 06 1xPt100, 4-vodič vnitřní vedení Ni 07 2xPt100, 3-vodič vnitřní vedení Ni 08 2xPt100, 2-vodič vnitřní vedení Cu Termoelektrické (TC) 21 1x"J" (Fe-CuNi), izolované -200 až +800 C x"J" (Fe-CuNi), izolované, oddělené měřicí spoje -200 až +800 C x"K" (NiCr-NiAl), izolované -200 až C Inconel x"K" (NiCr-NiAl), izolované, oddělené měřicí spoje -200 až C Inconel x"N" (NiCrSi-NiSi), izolované -200 až C Inconel pouze pro kód S31, S51, S x"N" (NiCrSi-NiSi), izolované, oddělené měřicí spoje -200 až C Inconel pouze pro kód S71 99 jiný Kód Třída přesnosti Měřicí rozsah Odporové (RTD) dle ČSN EN F2 B -70 až +500 C F3C 1) B, s kalibračním listem (nutno objednat s kalibrací - kód KTE) -200 až +600 C - pouze pro kód 06 a 07 F4C A, s kalibračním listem (nutno objednat s kalibrací - kód KTE) -50 až +400 C - pouze pro kód 06 a 07 F9 jiná Termoelektrické (TC) dle ČSN IEC T7 2 T6C 1, s kalibračním listem (nutno objednat s kalibrací - kód KTE) - ne pro TC "N" s kódem KV T9 jiná Stonek Maximální doporučená teplota pro nepřetržitý provoz Kód Vnější průměr stonku D [mm] RTD TC "J" TC "K" S jen pro jednoduchý TC +260 C +700 C S31 1,5 - jen pro jednoduchý TC +440 C +920 C S jen pro jednoduchý TC +440 C +920 C S C +520 C C S61 4,5 - jen pro TC +620 C C S C +720 C C Kód Jmenovitá délka stonku L [mm] L.... do kódu nutno doplnit délku stonku v mm (min. délka 100 mm) Kód Provedení studeného konce stonku 2) VV volné vývody (standardní délka V=10 mm pro průměr stonku 1 až 2 mm a V=25 mm pro průměr stonku 3 až 6 mm) KS1 plochý konektor jednoduchý (zástrčka), provedení standard - jen pro TC s průměrem stonku 3 až 6 mm KS2 plochý konektor dvojitý (zástrčka), provedení standard - jen pro TC s průměrem stonku 3 až 6 mm KM plochý konektor jednoduchý (zástrčka), provedení mini - jen pro TC s průměrem stonku 1 až 3 mm KV napojené spojovací (pro RTD) nebo kompenzační (pro TC) vedení 3) H1 hliníková hlavice typ MA s keramickou svorkovnicí, IP 64 4) H1G3/8 hliníková hlavice typ MA s keramickou svorkovnicí, procesní připojení G3/8", PN16, IP 64 4) - jen pro průměr stonku 3 až 6 mm H1G1/2 hliníková hlavice typ MA s keramickou svorkovnicí, procesní připojení G1/2", PN16, IP 64 4) - jen pro průměr stonku 3 až 6 mm S1 přírubka průměr 42 mm s keramickou svorkovnicí - jen pro průměr stonku 3 až 6 mm S2 přírubka průměr 42 mm s montážní sadou pro připevnění převodníku na přírubku - jen pro průměr stonku 3 až 6 mm S3 přírubka průměr 42 mm s montáží vybraného převodníku - jen pro průměr stonku 3 až 6 mm S4 přírubka průměr 42 mm bez svorkovnice, lankové vývody - pouze pro dvojité čidlo S5 přírubka průměr 42 mm s keramickou svorkovnicí se zalitými vývody (dle NAMUR) K9 jiné Spojovací nebo kompenzační vedení - pro kód KV, volitelné pro kódy KS, KM a H1 5) Kód Délka vedení AL [mm] jiná - do kódu nutno doplnit délku vedení v mm (po 100 mm) Kód Provedení izolace vedení - izolace vodiče / stínění / vnější izolace / oplet Teplota okolí kabelu 2) I1010 silikon / - / silikon / až +200 C - jen pro TC I2010 FEP / - / silikon / až +200 C - jen pro RTD I2C10 FEP / opletení Cu drátem / silikon / až +200 C - jen pro RTD I2C20 FEP / opletení Cu drátem / FEP / až +200 C - jen pro RTD I204N FEP / - / skelné vlákno / opletení nerezovým drátem -50 až +200 C - jen pro RTD I3030 PFA / - / PFA/ až +260 C - jen pro TC I404Z skelné vlákno / - / skelné vlákno / opletení ocelovým pozinkovaným drátem -20 až +350 C - jen pro TC I9999 jiné Kód Ukončení vedení 00 volné konce (standard) 01 izolovanými lisovacími dutinkami dle DIN plochý konektor standard (zástrčka) pro jednoduché čidlo - jen pro TC 03 plochý konektor standard (zástrčka) pro dvojité čidlo - jen pro TC 04 plochý konektor mini (zástrčka) pro jednoduché čidlo - jen pro TC 09 jiné... označené provedení k dodání do týdne jen pro délky L > 260 mm 2)... teplota okolí na konci pláště (tzn. v místě vyústění volných vývodů, napojení spojovacího nebo kompenzačního vedení, připojení konektoru nebo hlavice) nesmí překročit 100 C (krátkodobě 120 C) 3)... tolerance délky stonku a délky prodlužovacího nebo kompenzačního vedení se rovná větší z hodnot +/- 2 % z délky nebo +/- 20 mm; třída přesnosti pro TC vedení dle ČSN EN )... ne pro dvojitý RTD, kód 07 5)... v případě volby pro kód KS nebo KM bude začátek kompenzačního vedení opatřen plochým konektorem (zásuvkou) daného typu, příslušný konektor je třeba uvést v objednacím kódu snímače (viz Volitelné příslušenství, kódy Z2, Z3 nebo Z4) 7

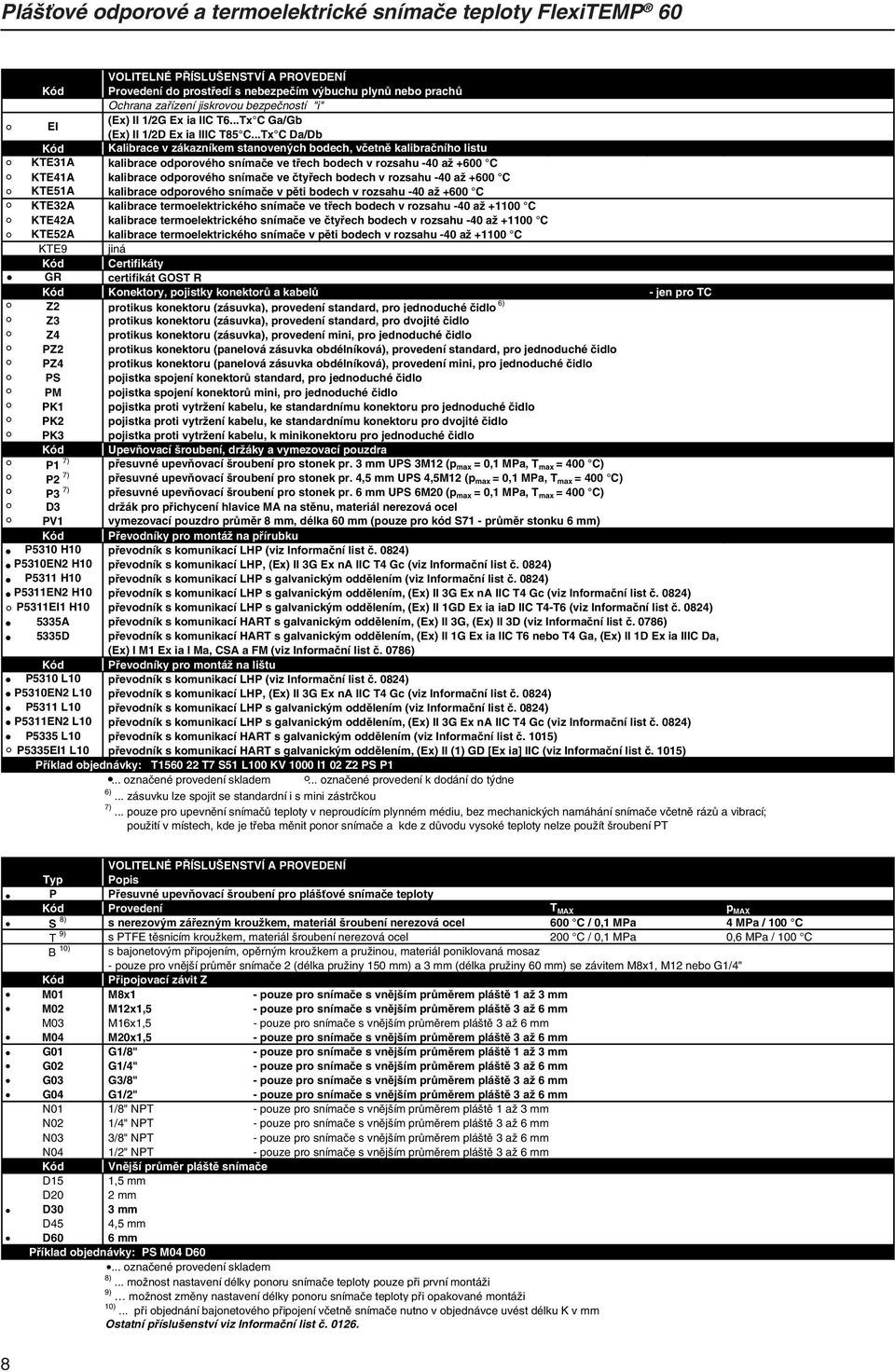

10 Plášťové odporové a termoelektrické snímače teploty FlexiTEMP 60 VOLITELNÉ PŘÍSLUŠENSTVÍ A PROVEDENÍ Kód Provedení do prostředí s nebezpečím výbuchu plynů nebo prachů Ochrana zařízení jiskrovou bezpečností "i" EI (Ex) II 1/2G Ex ia IIC T6...TxC Ga/Gb (Ex) II 1/2D Ex ia IIIC T85C...TxC Da/Db Kód Kalibrace v zákazníkem stanovených bodech, včetně kalibračního listu KTE31A kalibrace odporového snímače ve třech bodech v rozsahu -40 až +600 C KTE41A kalibrace odporového snímače ve čtyřech bodech v rozsahu -40 až +600 C KTE51A kalibrace odporového snímače v pěti bodech v rozsahu -40 až +600 C KTE32A kalibrace termoelektrického snímače ve třech bodech v rozsahu -40 až C KTE42A kalibrace termoelektrického snímače ve čtyřech bodech v rozsahu -40 až C KTE52A kalibrace termoelektrického snímače v pěti bodech v rozsahu -40 až C KTE9 jiná Kód Certifikáty GR certifikát GOST R Kód Konektory, pojistky konektorů a kabelů - jen pro TC Z2 protikus konektoru (zásuvka), provedení standard, pro jednoduché čidlo 6) Z3 protikus konektoru (zásuvka), provedení standard, pro dvojité čidlo Z4 protikus konektoru (zásuvka), provedení mini, pro jednoduché čidlo PZ2 protikus konektoru (panelová zásuvka obdélníková), provedení standard, pro jednoduché čidlo PZ4 protikus konektoru (panelová zásuvka obdélníková), provedení mini, pro jednoduché čidlo PS pojistka spojení konektorů standard, pro jednoduché čidlo PM pojistka spojení konektorů mini, pro jednoduché čidlo PK1 pojistka proti vytržení kabelu, ke standardnímu konektoru pro jednoduché čidlo PK2 pojistka proti vytržení kabelu, ke standardnímu konektoru pro dvojité čidlo PK3 pojistka proti vytržení kabelu, k minikonektoru pro jednoduché čidlo Kód Upevňovací šroubení, držáky a vymezovací pouzdra P1 7) přesuvné upevňovací šroubení pro stonek pr. 3 mm UPS 3M12 (p max = 0,1 MPa, T max = 400 C) P2 7) přesuvné upevňovací šroubení pro stonek pr. 4,5 mm UPS 4,5M12 (p max = 0,1 MPa, T max = 400 C) P3 7) přesuvné upevňovací šroubení pro stonek pr. 6 mm UPS 6M20 (p max = 0,1 MPa, T max = 400 C) D3 držák pro přichycení hlavice MA na stěnu, materiál nerezová ocel PV1 vymezovací pouzdro průměr 8 mm, délka 60 mm (pouze pro kód S71 - průměr stonku 6 mm) Kód Převodníky pro montáž na přírubku P5310 H10 převodník s komunikací LHP (viz Informační list č. 0824) P5310EN2 H10 převodník s komunikací LHP, (Ex) II 3G Ex na IIC T4 Gc (viz Informační list č. 0824) P5311 H10 převodník s komunikací LHP s galvanickým oddělením (viz Informační list č. 0824) P5311EN2 H10 převodník s komunikací LHP s galvanickým oddělením, (Ex) II 3G Ex na IIC T4 Gc (viz Informační list č. 0824) P5311EI1 H10 převodník s komunikací LHP s galvanickým oddělením, (Ex) II 1GD Ex ia iad IIC T4-T6 (viz Informační list č. 0824) 5335A převodník s komunikací HART s galvanickým oddělením, (Ex) II 3G, (Ex) II 3D (viz Informační list č. 0786) 5335D převodník s komunikací HART s galvanickým oddělením, (Ex) II 1G Ex ia IIC T6 nebo T4 Ga, (Ex) II 1D Ex ia IIIC Da, (Ex) I M1 Ex ia I Ma, CSA a FM (viz Informační list č. 0786) Kód Převodníky pro montáž na lištu P5310 L10 převodník s komunikací LHP (viz Informační list č. 0824) P5310EN2 L10 převodník s komunikací LHP, (Ex) II 3G Ex na IIC T4 Gc (viz Informační list č. 0824) P5311 L10 převodník s komunikací LHP s galvanickým oddělením (viz Informační list č. 0824) P5311EN2 L10 převodník s komunikací LHP s galvanickým oddělením, (Ex) II 3G Ex na IIC T4 Gc (viz Informační list č. 0824) P5335 L10 převodník s komunikací HART s galvanickým oddělením (viz Informační list č. 1015) P5335EI1 L10 převodník s komunikací HART s galvanickým oddělením, (Ex) II (1) GD [Ex ia] IIC (viz Informační list č. 1015) Příklad objednávky: T T7 S51 L100 KV 1000 I1 02 Z2 PS P1... označené provedení skladem... označené provedení k dodání do týdne 6)... zásuvku lze spojit se standardní i s mini zástrčkou 7)... pouze pro upevnění snímačů teploty v neproudícím plynném médiu, bez mechanických namáhání snímače včetně rázů a vibrací; použití v místech, kde je třeba měnit ponor snímače a kde z důvodu vysoké teploty nelze použít šroubení PT VOLITELNÉ PŘÍSLUŠENSTVÍ A PROVEDENÍ Typ Popis P Přesuvné upevňovací šroubení pro plášťové snímače teploty Kód Provedení T MAX p MAX S 8) s nerezovým zářezným kroužkem, materiál šroubení nerezová ocel 600 C / 0,1 MPa 4 MPa / 100 C T 9) s PTFE těsnicím kroužkem, materiál šroubení nerezová ocel 200 C / 0,1 MPa 0,6 MPa / 100 C B 10) s bajonetovým připojením, opěrným kroužkem a pružinou, materiál poniklovaná mosaz - pouze pro vnější průměr snímače 2 (délka pružiny 150 mm) a 3 mm (délka pružiny 60 mm) se závitem M8x1, M12 nebo G1/4" Kód Připojovací závit Z M01 M8x1 - pouze pro snímače s vnějším průměrem pláště 1 až 3 mm M02 M12x1,5 - pouze pro snímače s vnějším průměrem pláště 3 až 6 mm M03 M16x1,5 - pouze pro snímače s vnějším průměrem pláště 3 až 6 mm M04 M20x1,5 - pouze pro snímače s vnějším průměrem pláště 3 až 6 mm G01 G1/8" - pouze pro snímače s vnějším průměrem pláště 1 až 3 mm G02 G1/4" - pouze pro snímače s vnějším průměrem pláště 3 až 6 mm G03 G3/8" - pouze pro snímače s vnějším průměrem pláště 3 až 6 mm G04 G1/2" - pouze pro snímače s vnějším průměrem pláště 3 až 6 mm N01 1/8" NPT - pouze pro snímače s vnějším průměrem pláště 1 až 3 mm N02 1/4" NPT - pouze pro snímače s vnějším průměrem pláště 3 až 6 mm N03 3/8" NPT - pouze pro snímače s vnějším průměrem pláště 3 až 6 mm N04 1/2" NPT - pouze pro snímače s vnějším průměrem pláště 3 až 6 mm Kód Vnější průměr pláště snímače D15 1,5 mm D20 2 mm D30 3 mm D45 4,5 mm D60 6 mm Příklad objednávky: PS M04 D60... označené provedení skladem 8)... možnost nastavení délky ponoru snímače teploty pouze při první montáži 9) možnost změny nastavení délky ponoru snímače teploty při opakované montáži 10)... při objednání bajonetového připojení včetně snímače nutno v objednávce uvést délku K v mm Ostatní příslušenství viz Informační list č

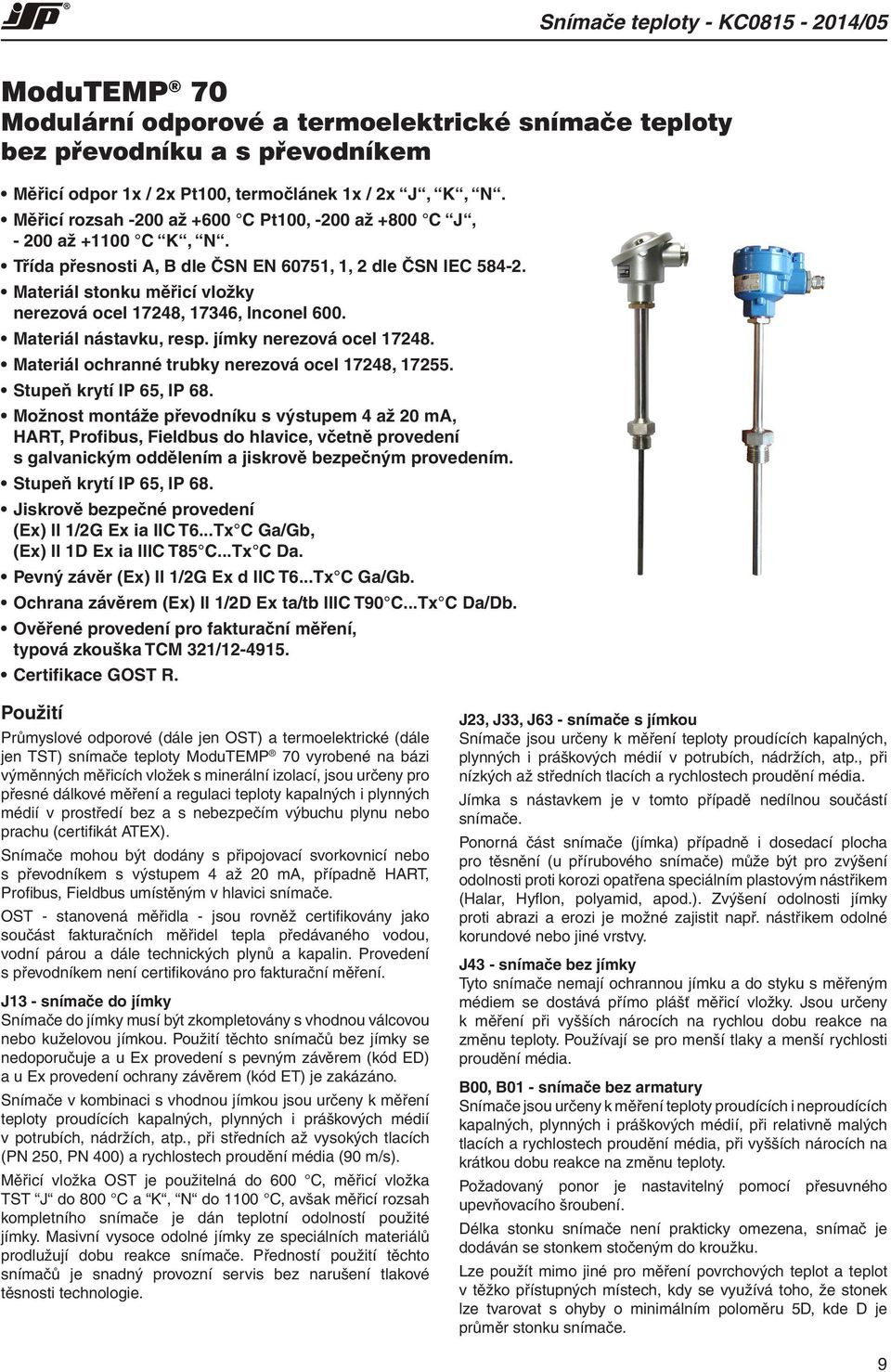

11 Snímače teploty - KC /05 ModuTEMP 70 Modulární odporové a termoelektrické snímače teploty bez převodníku a s převodníkem Měřicí odpor 1x / 2x Pt100, termočlánek 1x / 2x J, K, N. Měřicí rozsah -200 až +600 C Pt100, -200 až +800 C J, až C K, N. Třída přesnosti A, B dle ČSN EN 60751, 1, 2 dle ČSN IEC Materiál stonku měřicí vložky nerezová ocel 17248, 17346, Inconel 600. Materiál nástavku, resp. jímky nerezová ocel Materiál ochranné trubky nerezová ocel 17248, Stupeň krytí IP 65, IP 68. Možnost montáže převodníku s výstupem 4 až 20 ma, HART, Profibus, Fieldbus do hlavice, včetně provedení s galvanickým oddělením a jiskrově bezpečným provedením. Stupeň krytí IP 65, IP 68. Jiskrově bezpečné provedení (Ex) II 1/2G Ex ia IIC T6...TxC Ga/Gb, (Ex) II 1D Ex ia IIIC T85C...TxC Da. Pevný závěr (Ex) II 1/2G Ex d IIC T6...TxC Ga/Gb. Ochrana závěrem (Ex) II 1/2D Ex ta/tb IIIC T90C...TxC Da/Db. Ověřené provedení pro fakturační měření, typová zkouška TCM 321/ Certifikace GOST R. Použití Průmyslové odporové (dále jen OST) a termoelektrické (dále jen TST) snímače teploty ModuTEMP 70 vyrobené na bázi výměnných měřicích vložek s minerální izolací, jsou určeny pro přesné dálkové měření a regulaci teploty kapalných i plynných médií v prostředí bez a s nebezpečím výbuchu plynu nebo prachu (certifikát ATEX). Snímače mohou být dodány s připojovací svorkovnicí nebo s převodníkem s výstupem 4 až 20 ma, případně HART, Profibus, Fieldbus umístěným v hlavici snímače. OST - stanovená měřidla - jsou rovněž certifikovány jako součást fakturačních měřidel tepla předávaného vodou, vodní párou a dále technických plynů a kapalin. Provedení s převodníkem není certifikováno pro fakturační měření. J13 - snímače do jímky Snímače do jímky musí být zkompletovány s vhodnou válcovou nebo kuželovou jímkou. Použití těchto snímačů bez jímky se nedoporučuje a u Ex provedení s pevným závěrem (kód ED) a u Ex provedení ochrany závěrem (kód ET) je zakázáno. Snímače v kombinaci s vhodnou jímkou jsou určeny k měření teploty proudících kapalných, plynných i práškových médií v potrubích, nádržích, atp., při středních až vysokých tlacích (PN 250, PN 400) a rychlostech proudění média (90 m/s). Měřicí vložka OST je použitelná do 600 C, měřicí vložka TST J do 800 C a K, N do 1100 C, avšak měřicí rozsah kompletního snímače je dán teplotní odolností použité jímky. Masivní vysoce odolné jímky ze speciálních materiálů prodlužují dobu reakce snímače. Předností použití těchto snímačů je snadný provozní servis bez narušení tlakové těsnosti technologie. J23, J33, J63 - snímače s jímkou Snímače jsou určeny k měření teploty proudících kapalných, plynných i práškových médií v potrubích, nádržích, atp., při nízkých až středních tlacích a rychlostech proudění média. Jímka s nástavkem je v tomto případě nedílnou součástí snímače. Ponorná část snímače (jímka) případně i dosedací plocha pro těsnění (u přírubového snímače) může být pro zvýšení odolnosti proti korozi opatřena speciálním plastovým nástřikem (Halar, Hyflon, polyamid, apod.). Zvýšení odolnosti jímky proti abrazi a erozi je možné zajistit např. nástřikem odolné korundové nebo jiné vrstvy. J43 - snímače bez jímky Tyto snímače nemají ochrannou jímku a do styku s měřeným médiem se dostává přímo plášť měřicí vložky. Jsou určeny k měření při vyšších nárocích na rychlou dobu reakce na změnu teploty. Používají se pro menší tlaky a menší rychlosti proudění média. B00, B01 - snímače bez armatury Snímače jsou určeny k měření teploty proudících i neproudících kapalných, plynných i práškových médií, při relativně malých tlacích a rychlostech proudění média, při vyšších nárocích na krátkou dobu reakce na změnu teploty. Požadovaný ponor je nastavitelný pomocí přesuvného upevňovacího šroubení. Délka stonku snímače není prakticky omezena, snímač je dodáván se stonkem stočeným do kroužku. Lze použít mimo jiné pro měření povrchových teplot a teplot v těžko přístupných místech, kdy se využívá toho, že stonek lze tvarovat s ohyby o minimálním poloměru 5D, kde D je průměr stonku snímače. 9

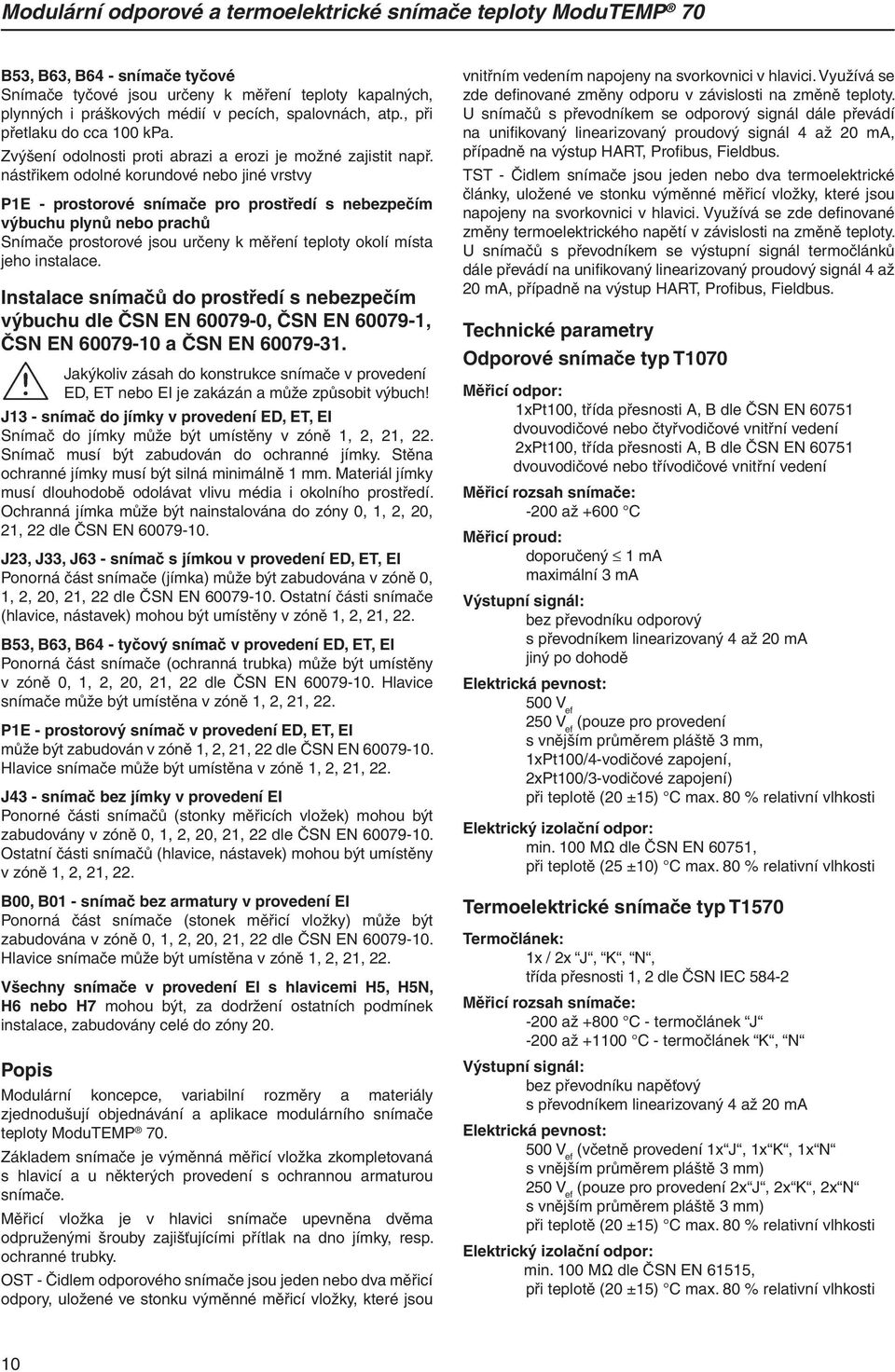

12 Modulární odporové a termoelektrické snímače teploty ModuTEMP 70 B53, B63, B64 - snímače tyčové Snímače tyčové jsou určeny k měření teploty kapalných, plynných i práškových médií v pecích, spalovnách, atp., při přetlaku do cca 100 kpa. Zvýšení odolnosti proti abrazi a erozi je možné zajistit např. nástřikem odolné korundové nebo jiné vrstvy P1E - prostorové snímače pro prostředí s nebezpečím výbuchu plynů nebo prachů Snímače prostorové jsou určeny k měření teploty okolí místa jeho instalace. Instalace snímačů do prostředí s nebezpečím výbuchu dle ČSN EN , ČSN EN , ČSN EN a ČSN EN Jakýkoliv zásah do konstrukce snímače v provedení ED, ET nebo EI je zakázán a může způsobit výbuch! J13 - snímač do jímky v provedení ED, ET, EI Snímač do jímky může být umístěny v zóně 1, 2, 21, 22. Snímač musí být zabudován do ochranné jímky. Stěna ochranné jímky musí být silná minimálně 1 mm. Materiál jímky musí dlouhodobě odolávat vlivu média i okolního prostředí. Ochranná jímka může být nainstalována do zóny 0, 1, 2, 20, 21, 22 dle ČSN EN J23, J33, J63 - snímač s jímkou v provedení ED, ET, EI Ponorná část snímače (jímka) může být zabudována v zóně 0, 1, 2, 20, 21, 22 dle ČSN EN Ostatní části snímače (hlavice, nástavek) mohou být umístěny v zóně 1, 2, 21, 22. B53, B63, B64 - tyčový snímač v provedení ED, ET, EI Ponorná část snímače (ochranná trubka) může být umístěny v zóně 0, 1, 2, 20, 21, 22 dle ČSN EN Hlavice snímače může být umístěna v zóně 1, 2, 21, 22. P1E - prostorový snímač v provedení ED, ET, EI může být zabudován v zóně 1, 2, 21, 22 dle ČSN EN Hlavice snímače může být umístěna v zóně 1, 2, 21, 22. J43 - snímač bez jímky v provedení EI Ponorné části snímačů (stonky měřicích vložek) mohou být zabudovány v zóně 0, 1, 2, 20, 21, 22 dle ČSN EN Ostatní části snímačů (hlavice, nástavek) mohou být umístěny v zóně 1, 2, 21, 22. B00, B01 - snímač bez armatury v provedení EI Ponorná část snímače (stonek měřicí vložky) může být zabudována v zóně 0, 1, 2, 20, 21, 22 dle ČSN EN Hlavice snímače může být umístěna v zóně 1, 2, 21, 22. Všechny snímače v provedení EI s hlavicemi H5, H5N, H6 nebo H7 mohou být, za dodržení ostatních podmínek instalace, zabudovány celé do zóny 20. Popis Modulární koncepce, variabilní rozměry a materiály zjednodušují objednávání a aplikace modulárního snímače teploty ModuTEMP 70. Základem snímače je výměnná měřicí vložka zkompletovaná s hlavicí a u některých provedení s ochrannou armaturou snímače. Měřicí vložka je v hlavici snímače upevněna dvěma odpruženými šrouby zajišťujícími přítlak na dno jímky, resp. ochranné trubky. OST - Čidlem odporového snímače jsou jeden nebo dva měřicí odpory, uložené ve stonku výměnné měřicí vložky, které jsou vnitřním vedením napojeny na svorkovnici v hlavici. Využívá se zde definované změny odporu v závislosti na změně teploty. U snímačů s převodníkem se odporový signál dále převádí na unifikovaný linearizovaný proudový signál 4 až 20 ma, případně na výstup HART, Profibus, Fieldbus. TST - Čidlem snímače jsou jeden nebo dva termoelektrické články, uložené ve stonku výměnné měřicí vložky, které jsou napojeny na svorkovnici v hlavici. Využívá se zde definované změny termoelektrického napětí v závislosti na změně teploty. U snímačů s převodníkem se výstupní signál termočlánků dále převádí na unifikovaný linearizovaný proudový signál 4 až 20 ma, případně na výstup HART, Profibus, Fieldbus. Technické parametry Odporové snímače typ T1070 Měřicí odpor: 1xPt100, třída přesnosti A, B dle ČSN EN dvouvodičové nebo čtyřvodičové vnitřní vedení 2xPt100, třída přesnosti A, B dle ČSN EN dvouvodičové nebo třívodičové vnitřní vedení Měřicí rozsah snímače: -200 až +600 C Měřicí proud: doporučený 1 ma maximální 3 ma Výstupní signál: bez převodníku odporový s převodníkem linearizovaný 4 až 20 ma jiný po dohodě Elektrická pevnost: 500 V ef 250 V ef (pouze pro provedení s vnějším průměrem pláště 3 mm, 1xPt100/4-vodičové zapojení, 2xPt100/3-vodičové zapojení) při teplotě (20 ±15) C max. 80 % relativní vlhkosti Elektrický izolační odpor: min. 100 MΩ dle ČSN EN 60751, při teplotě (25 ±10) C max. 80 % relativní vlhkosti Termoelektrické snímače typ T1570 Termočlánek: 1x / 2x J, K, N, třída přesnosti 1, 2 dle ČSN IEC Měřicí rozsah snímače: -200 až +800 C - termočlánek J -200 až C - termočlánek K, N Výstupní signál: bez převodníku napěťový s převodníkem linearizovaný 4 až 20 ma Elektrická pevnost: 500 V ef (včetně provedení 1x J, 1x K, 1x N s vnějším průměrem pláště 3 mm) 250 V ef (pouze pro provedení 2x J, 2x K, 2x N s vnějším průměrem pláště 3 mm) při teplotě (20 ±15) C max. 80 % relativní vlhkosti Elektrický izolační odpor: min. 100 MΩ dle ČSN EN 61515, při teplotě (20 ±15) C max. 80 % relativní vlhkosti 10

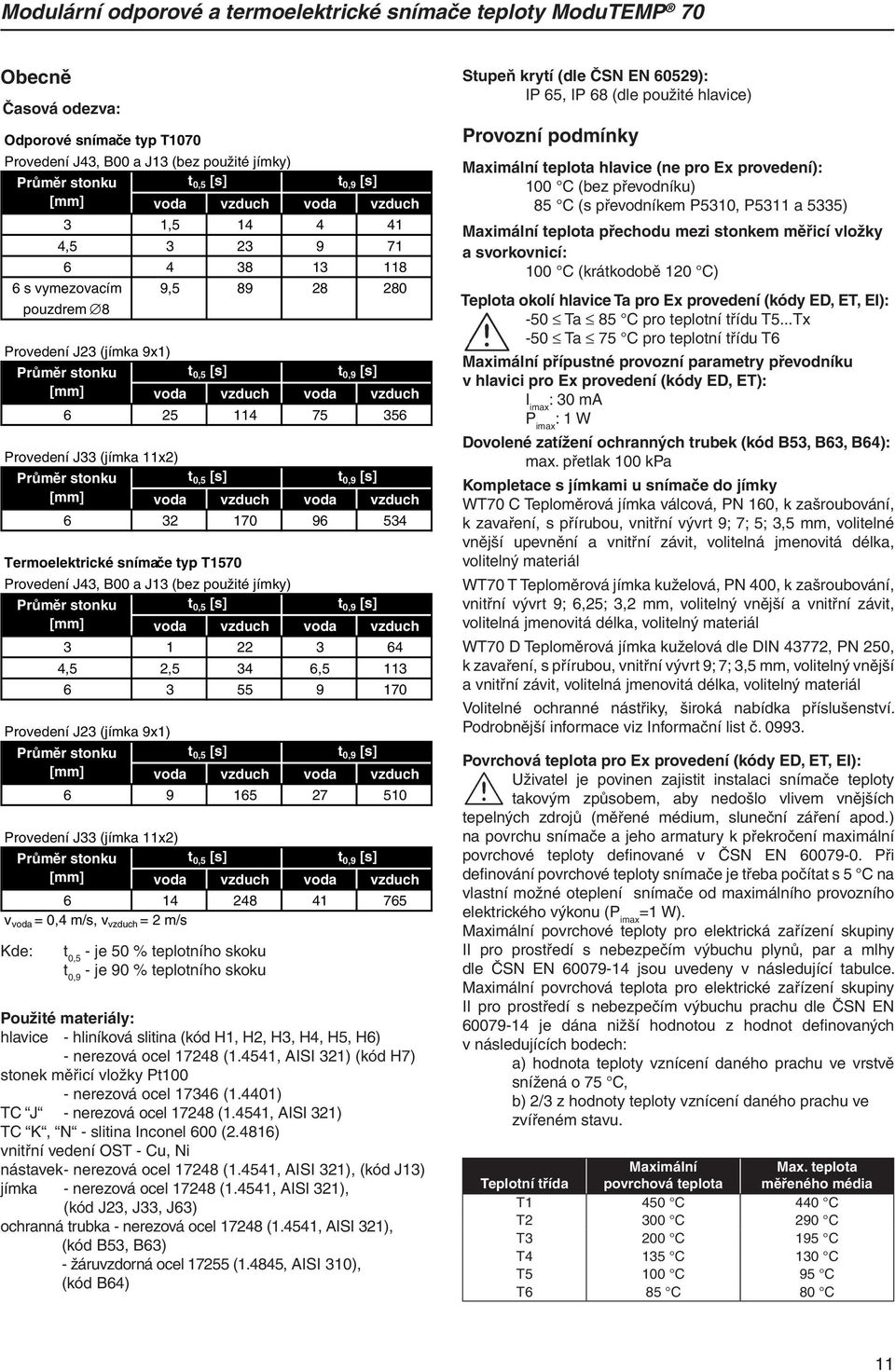

13 Modulární odporové a termoelektrické snímače teploty ModuTEMP 70 Obecně Časová odezva: Odporové snímače typ T1070 Provedení J43, B00 a J13 (bez použité jímky) Průměr stonku t 0,5 [s] t 0,9 [s] [mm] voda vzduch voda vzduch 3 1, , s vymezovacím 9, pouzdrem 8 Provedení J23 (jímka 9x1) Průměr stonku t 0,5 [s] t 0,9 [s] [mm] voda vzduch voda vzduch Provedení J33 (jímka 11x2) Průměr stonku t 0,5 [s] t 0,9 [s] [mm] voda vzduch voda vzduch Termoelektrické snímače typ T1570 Provedení J43, B00 a J13 (bez použité jímky) Průměr stonku t 0,5 [s] t 0,9 [s] [mm] voda vzduch voda vzduch ,5 2,5 34 6, Provedení J23 (jímka 9x1) Průměr stonku t 0,5 [s] t 0,9 [s] [mm] voda vzduch voda vzduch Provedení J33 (jímka 11x2) Průměr stonku t 0,5 [s] t 0,9 [s] [mm] voda vzduch voda vzduch v voda = 0,4 m/s, v vzduch = 2 m/s Kde: t 0,5 - je 50 % teplotního skoku t 0,9 - je 90 % teplotního skoku Použité materiály: hlavice - hliníková slitina (kód H1, H2, H3, H4, H5, H6) - nerezová ocel (1.4541, AISI 321) (kód H7) stonek měřicí vložky Pt100 - nerezová ocel (1.4401) TC J - nerezová ocel (1.4541, AISI 321) TC K, N - slitina Inconel 600 (2.4816) vnitřní vedení OST - Cu, Ni nástavek - nerezová ocel (1.4541, AISI 321), (kód J13) jímka - nerezová ocel (1.4541, AISI 321), (kód J23, J33, J63) ochranná trubka - nerezová ocel (1.4541, AISI 321), (kód B53, B63) - žáruvzdorná ocel (1.4845, AISI 310), (kód B64) Stupeň krytí (dle ČSN EN 60529): IP 65, IP 68 (dle použité hlavice) Provozní podmínky Maximální teplota hlavice (ne pro Ex provedení): 100 C (bez převodníku) 85 C (s převodníkem P5310, P5311 a 5335) Maximální teplota přechodu mezi stonkem měřicí vložky a svorkovnicí: 100 C (krátkodobě 120 C) Teplota okolí hlavice Ta pro Ex provedení (kódy ED, ET, EI): -50 Ta 85 C pro teplotní třídu T5...Tx -50 Ta 75 C pro teplotní třídu T6 Maximální přípustné provozní parametry převodníku v hlavici pro Ex provedení (kódy ED, ET): I imax : 30 ma P imax : 1 W Dovolené zatížení ochranných trubek (kód B53, B63, B64): max. přetlak 100 kpa Kompletace s jímkami u snímače do jímky WT70 C Teploměrová jímka válcová, PN 160, k zašroubování, k zavaření, s přírubou, vnitřní vývrt 9; 7; 5; 3,5 mm, volitelné vnější upevnění a vnitřní závit, volitelná jmenovitá délka, volitelný materiál WT70 T Teploměrová jímka kuželová, PN 400, k zašroubování, vnitřní vývrt 9; 6,25; 3,2 mm, volitelný vnější a vnitřní závit, volitelná jmenovitá délka, volitelný materiál WT70 D Teploměrová jímka kuželová dle DIN 43772, PN 250, k zavaření, s přírubou, vnitřní vývrt 9; 7; 3,5 mm, volitelný vnější a vnitřní závit, volitelná jmenovitá délka, volitelný materiál Volitelné ochranné nástřiky, široká nabídka příslušenství. Podrobnější informace viz Informační list č Povrchová teplota pro Ex provedení (kódy ED, ET, EI): Uživatel je povinen zajistit instalaci snímače teploty takovým způsobem, aby nedošlo vlivem vnějších tepelných zdrojů (měřené médium, sluneční záření apod.) na povrchu snímače a jeho armatury k překročení maximální povrchové teploty definované v ČSN EN Při definování povrchové teploty snímače je třeba počítat s 5 C na vlastní možné oteplení snímače od maximálního provozního elektrického výkonu (P imax =1 W). Maximální povrchové teploty pro elektrická zařízení skupiny II pro prostředí s nebezpečím výbuchu plynů, par a mlhy dle ČSN EN jsou uvedeny v následující tabulce. Maximální povrchová teplota pro elektrické zařízení skupiny II pro prostředí s nebezpečím výbuchu prachu dle ČSN EN je dána nižší hodnotou z hodnot definovaných v následujících bodech: a) hodnota teploty vznícení daného prachu ve vrstvě snížená o 75 C, b) 2/3 z hodnoty teploty vznícení daného prachu ve zvířeném stavu. Teplotní třída Maximální povrchová teplota Max. teplota měřeného média T1 450 C 440 C T2 300 C 290 C T3 200 C 195 C T4 135 C 130 C T5 100 C 95 C T6 85 C 80 C 11

14 Modulární odporové a termoelektrické snímače teploty ModuTEMP 70 Pro teploty procesu (měřeného média) 440 C < Tm 1100 C se maximální povrchová teplota snímače Tx určí z maximální teploty procesu (měřeného média) Tm a bezpečnostního přídavku 10 C. Tx = Tm + 10 C Maximální povrchová teplota Tx pro výbušnou atmosféru s prachem se rovná teplotě měřeného média Tm. Tx = Tm Ostatní údaje EMC (elektromagnetická kompatibilita): dle ČSN EN ES Certifikát o přezkoušení typu č. FTZÚ 03 ATEX0297X s dodatkem č.5 ze dne Pro prostředí s nebezpečím výbuchu plynů a prachů jsou schválena tato provedení: Provedení s jímkou T1070/T1570..J23/J33/J63/J99..H6/H7..ED/ET a tyčová provedení T1070/T1570..B53/B63/B64/B99..H6/H7..ED/ET s označením: II 1/2G Ex d IIC T6...TxC Ga/Gb II 1/2D Ex ta/tb IIIC T90C...TxC Da/Db Provedení do jímky T1070/T1570..J13/J19..H6/H7..ED/ET s označením: II 2G Ex d IIC T6...TxC Gb II 2D Ex tb IIIC T90C...TxC Db Prostorové provedení T1070..P1E..H6/H7..ED/ET s označením: II 2G Ex d IIC T5/T6 Gb II 2D Ex tb IIIC T90C Db ES Certifikát o přezkoušení typu č. FTZÚ 13 ATEX0080X ze dne Pro prostředí s nebezpečím výbuchu plynů a prachů jsou schválena tato provedení: Provedení do jímky T1070/T1570..J13..H5/H5N/H6/H7..EI s označením: II 2G Ex ia IIC T6 TxC Gb II 1/2D Ex ia IIIC T 85C TxC Da/Db Prostorové provedení T1070..P1E..H5/H5N/H6/H7..EIs označením: II 2G Ex ia IIC T6 TxC Gb II 1D Ex ia IIIC T 85C TxC Da Ostatní standardní provedení T1070/T1570..(mimo J13 a P1E)..H5/H5N/H6/H7..EI s označením: II 1/2G Ex ia IIC T6 TxC Ga/Gb II 1D Ex ia IIIC T 85C TxC Da UPOZORNĚNÍ! K snímačům lze, kromě uvedených kabelových vývodek, použít i jiné kabelové vývodky s připojovacím závitem M20x1,5 a odpovídajícím samostatným schválením pro daný typ ochrany. Kabelová vývodka musí splňovat požadavky ČSN EN Při použití kabelové vývodky (kód KME1, KME2) určené pro pevnou instalaci kabelu je nutné zajistit kabel proti možnému protáčení a posuvu. Kabelová vývodka poskytuje příslušné krytí řádným dotažením při použití těsnění. Jakýkoliv zásah do konstrukce snímače v provedení ED, ET nebo EI je zakázán a může způsobit výbuch! Přibližné hmotnosti snímačů T1070 a T1570 [kg] J13 J23 J33, J63 J43 B00, B01 B63 B64 Provedení snímače S nástavkem Bez nástavku S nástavkem Se šroubením S přírubou Bez jímky Bez armatury Tyčový 14 Tyčový 14 Bez převodníku s hlavicí H1 Jmenovitá délka L100 0,52 0,37 0,47 0,65 1,5 0, L , L160 0,53 0,38 0,49 0,7 1,54 0, L , L , L , L250 0, ,53 0,75 1,59 0, ,69 0,69 L , L ,8 0,8 L , L , L400 0, ,58 0,8 1,68 0, ,98 0,98 L ,39 1,17 1,17 L , L , L630 0, ,63 0,95 1,82 0, L ,42 1,57 1,57 L , L ,75 1,75 L ,48 2,14 2,14 L ,55 2,91 2,91 L ,3 3,3 L ,66 4,08 4,08 L999 Hmotnost hlavice [kg] H2 H3 -- 0,04 0,05 H4, H5 0,2 -- 0,2 H6 0, ,16 H7 0,7 -- 0,7 H9 -- Hmotnost převodníku [kg] P5310 P5311 0,04 0, ,05 12

15 Modulární odporové a termoelektrické snímače teploty ModuTEMP 70 Rozměrové nákresy: Hlavice H1 H2 H3 H4N, H5N H4, H5, H5PA, H4DW, H5DW H6, H7 ~66 ~83 Studený konec měřicí vložky S1 S2 S3 S4 S5 ø42 33 ø42 ø42 ø42 Studený konec ~50 ~160 S4 s volnými vývody pro dvojité èidlo 33 ~50 ø42 33 M4 M4 ø8 30 M4 ø8 30 M4 ø8 30 M4 Měřicí konec Měřicí konec D1 D2 D3 D5 pro snímaèe bez armatury bez jímky, do jímky 9mm 13

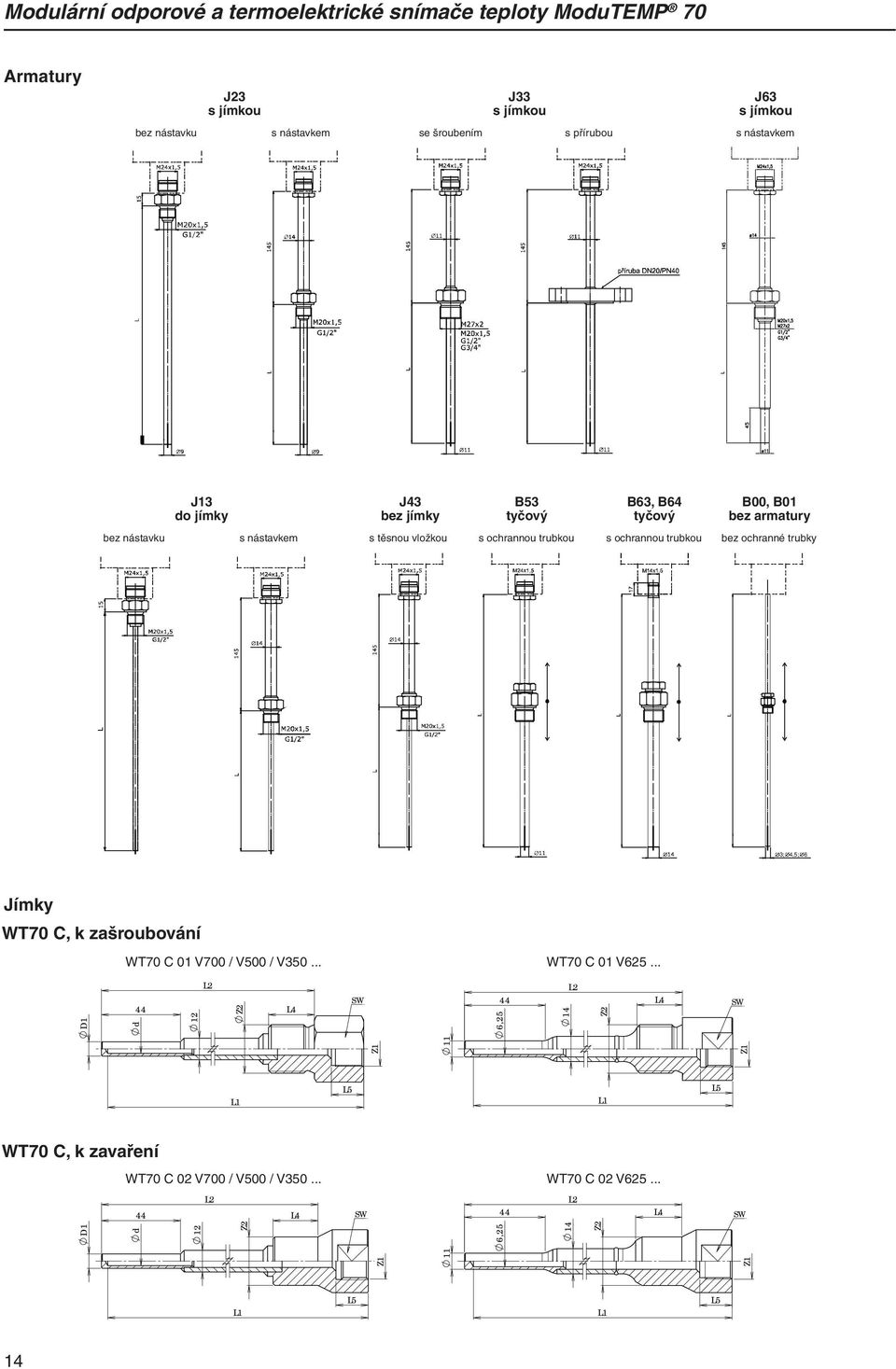

16 Modulární odporové a termoelektrické snímače teploty ModuTEMP 70 Armatury J23 s jímkou J33 s jímkou J63 s jímkou bez nástavku s nástavkem se šroubením s přírubou s nástavkem J13 do jímky J43 bez jímky B53 tyčový B63, B64 tyčový B00, B01 bez armatury bez nástavku s nástavkem s těsnou vložkou s ochrannou trubkou s ochrannou trubkou bez ochranné trubky Ø3; Ø4,5; Ø3; Ø6 Ø4,5; Ø6 Ø3; Ø4,5; Ø3; Ø4,5; Ø6 Ø3; Ø6 Ø4,5; Ø6 Ø3; Ø4,5; Ø6 Jímky WT70 C, k zašroubování WT70 C 01 V700 / V500 / V WT70 C 01 V D1 d L2 Z2 L4 SW L2 44 L4 SW 6,25 14 Z2 D1 Z1 d Z L2 Z2 L1 L4 SW L5 L2 44 L4 SW L5 L1 6,25 14 Z2 44 WT70 C, k zavaření D1 d L2 12 Z2 WT70 C 02 V700 / L1 V500 / V L4 L5 SW Z1 Z L2 44 L4 SW 6,25 14 Z2 WT70 C 02 L1 V L5 Z1 Z1 D1 d L2 Z2 L1 L4 SW L5 L2 44 L4 SW L5 L1 6,25 14 Z2 44 L3 Z2 Z L3 Z2 Z1 Ø3; Ø4,5; Ø6 D1 d 12 L1 L5 SW 6,25 14 L1 L5 SW 14 D1 d 44 L3 12 Z2 SW L5 Z1 11 L3 L5 Z1 1 6, Z2 SW

17 d Modulární odporové a termoelektrické snímače teploty ModuTEMP 44 L4 SW L4 70 D1 d 12 WT70 C, s přírubou D1 d 44 L2 L2 12 Z2 L5 L5 L1 L1 Z2 6,25 Z1 Z ,25 SW L2 44 SW 14 Z2 L2 44 L4 SW 14 Z2 Z1 Z1 L5 L5 WT70 C 03 V700 / V500 / V WT70 C 03 V L1 L1 L5 L5 L1 L1 L3 Z2 L3 Z2 L2 L L4 SW L4 SW D1 d 12 Z2 SW L4 6,25 14 Z2 D1 d 12 Z1 11 6,25 14 Z1 SW L1 L5 Z1 11 L1 L5 Z1 44 L3 Z2 L5 44 L3 Z2 L5 D1 d 12 SW 6,25 14 SW L1 WT70 C, mezi příruby L L1 L2 D d D2 Z1 L1 Z1 L1 L5 L L1 L2 D d D2 11 WT70 C P89 L1 L5 WT70 T, k zašroubování WT70 T 21 V WT70 T 21 V WT70 T 21 V L2 L4 SW L5 WT70 D, k zavaření WT70 D, s přírubou d L5 L5 15

18 Modulární odporové a termoelektrické snímače teploty ModuTEMP 70 Elektrické připojení OST - rudá - černá YE - žlutá 1x Pt100 / 2-vodič 1x Pt100 / 4-vodič 2x Pt100 / 2-vodič 2x Pt100 / 3-vodič 2x Pt100 / 4-vo YE YE Elektrické připojení TST - černá GN - zelená PK - růžová 1xJ 2xJ 1xK 2xK 1xJ 2xJ 1xK 2xK GN GN GN GN GN GN 1xN 2xN 1xN PK 2xN PK PK PK PK PK 16

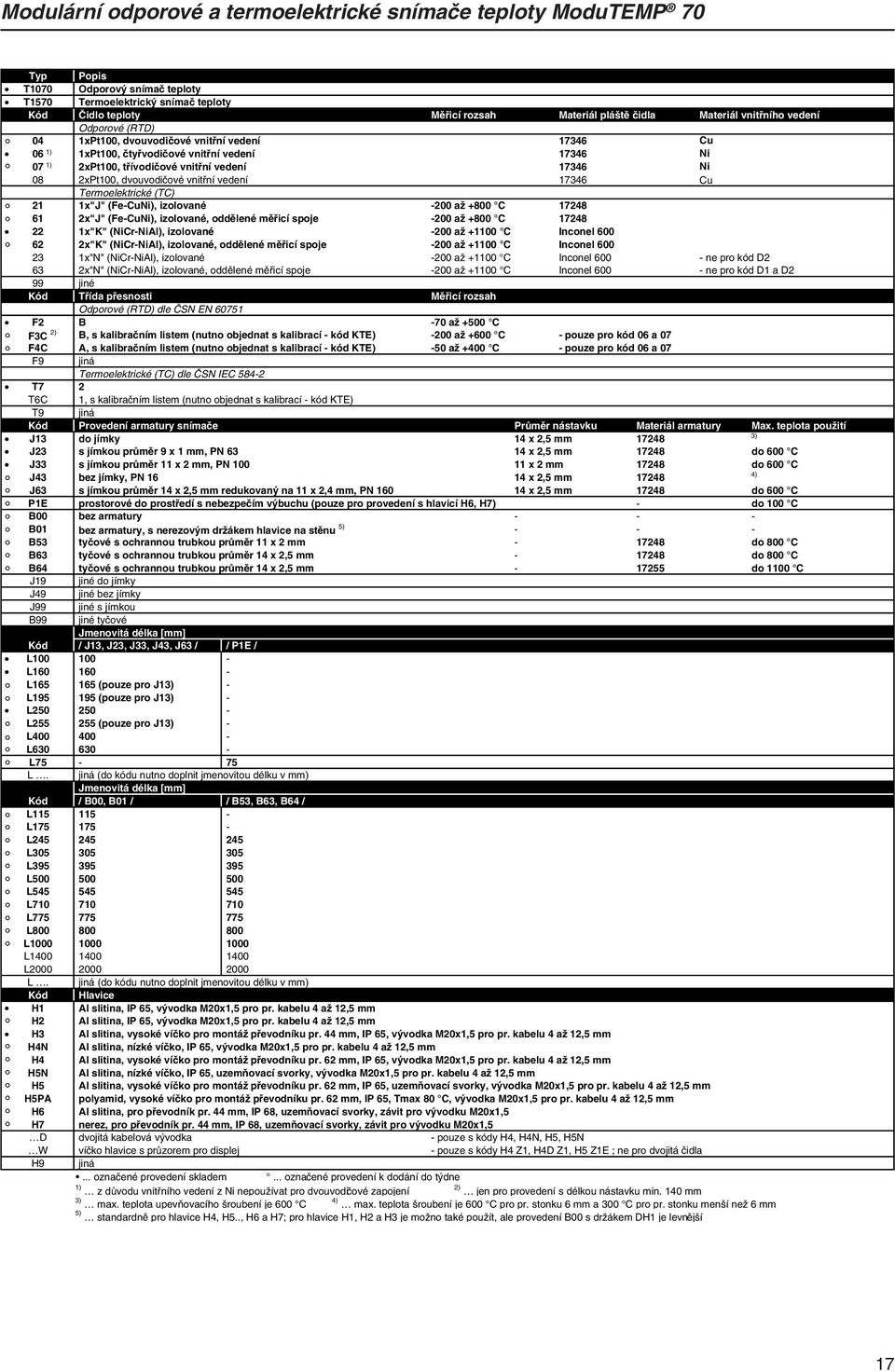

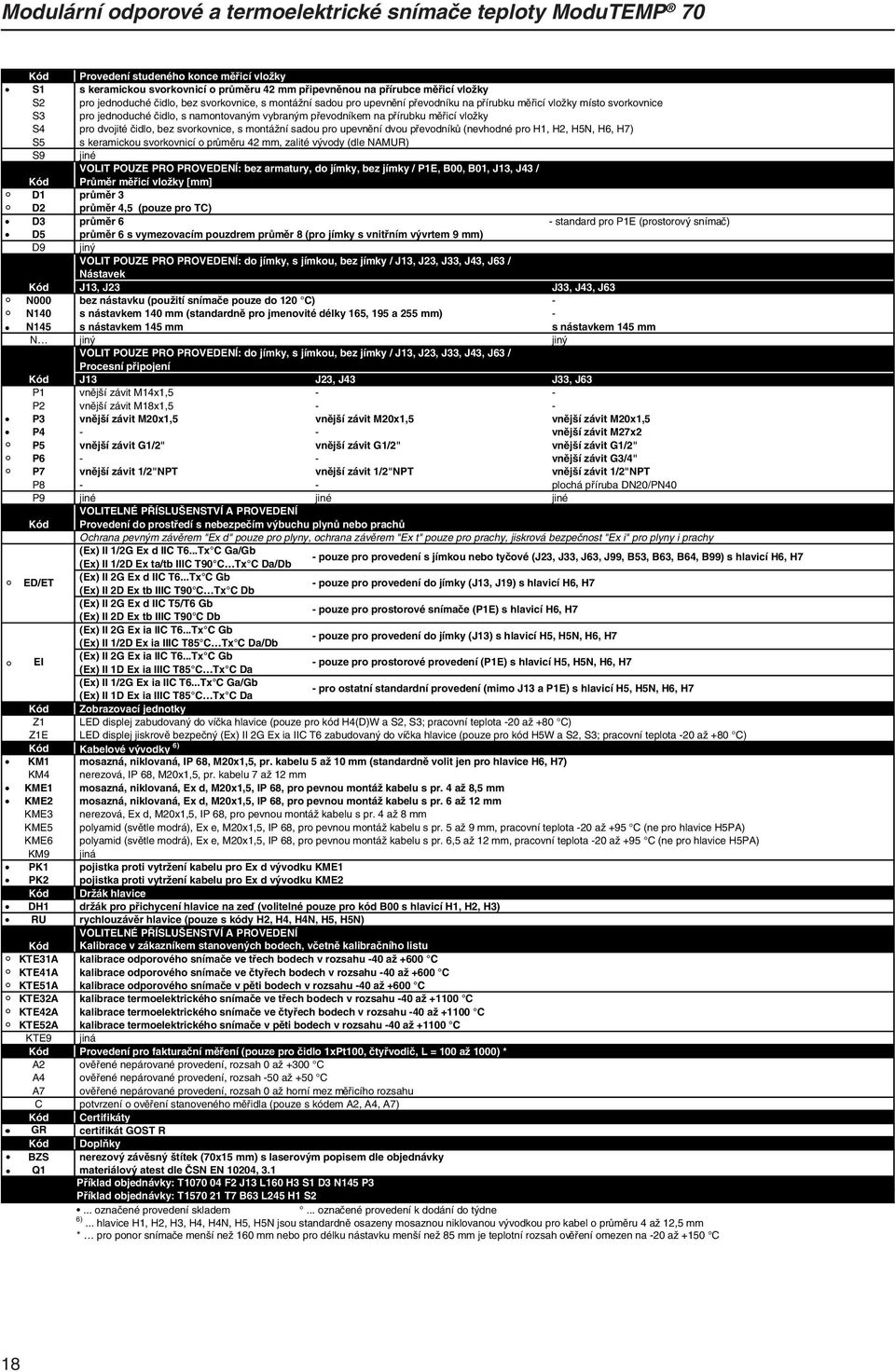

19 Modulární odporové a termoelektrické snímače teploty ModuTEMP 70 Typ Popis T1070 Odporový snímač teploty T1570 Termoelektrický snímač teploty Kód Čidlo teploty Měřicí rozsah Materiál pláště čidla Materiál vnitřního vedení Odporové (RTD) 04 1xPt100, dvouvodičové vnitřní vedení Cu 06 1) 1xPt100, čtyřvodičové vnitřní vedení Ni 07 1) 2xPt100, třívodičové vnitřní vedení Ni 08 2xPt100, dvouvodičové vnitřní vedení Cu Termoelektrické (TC) 21 1x"J" (Fe-CuNi), izolované -200 až +800 C x"J" (Fe-CuNi), izolované, oddělené měřicí spoje -200 až +800 C x"K" (NiCr-NiAl), izolované -200 až C Inconel x"K" (NiCr-NiAl), izolované, oddělené měřicí spoje -200 až C Inconel x"N" (NiCr-NiAl), izolované -200 až C Inconel ne pro kód D2 63 2x"N" (NiCr-NiAl), izolované, oddělené měřicí spoje -200 až C Inconel ne pro kód D1 a D2 99 jiné Kód Třída přesnosti Měřicí rozsah Odporové (RTD) dle ČSN EN F2 B -70 až +500 C F3C 2) B, s kalibračním listem (nutno objednat s kalibrací - kód KTE) -200 až +600 C - pouze pro kód 06 a 07 F4C A, s kalibračním listem (nutno objednat s kalibrací - kód KTE) -50 až +400 C - pouze pro kód 06 a 07 F9 jiná Termoelektrické (TC) dle ČSN IEC T7 2 T6C 1, s kalibračním listem (nutno objednat s kalibrací - kód KTE) T9 jiná Kód Provedení armatury snímače Průměr nástavku Materiál armatury Max. teplota použití 3) J13 do jímky 14 x 2,5 mm J23 s jímkou průměr 9 x 1 mm, PN x 2,5 mm do 600 C J33 s jímkou průměr 11 x 2 mm, PN x 2 mm do 600 C 4) J43 bez jímky, PN x 2,5 mm J63 s jímkou průměr 14 x 2,5 mm redukovaný na 11 x 2,4 mm, PN x 2,5 mm do 600 C P1E prostorové do prostředí s nebezpečím výbuchu (pouze pro provedení s hlavicí H6, H7) - do 100 C B00 bez armatury B01 bez armatury, s nerezovým držákem hlavice na stěnu 5) B53 tyčové s ochrannou trubkou průměr 11 x 2 mm do 800 C B63 tyčové s ochrannou trubkou průměr 14 x 2,5 mm do 800 C B64 tyčové s ochrannou trubkou průměr 14 x 2,5 mm do 1100 C J19 jiné do jímky J49 jiné bez jímky J99 jiné s jímkou B99 jiné tyčové Jmenovitá délka [mm] Kód / J13, J23, J33, J43, J63 / / P1E / L L L (pouze pro J13) - L (pouze pro J13) - L L (pouze pro J13) - L L L75-75 L. jiná (do kódu nutno doplnit jmenovitou délku v mm) Jmenovitá délka [mm] Kód / B00, B01 / / B53, B63, B64 / L L L L L L L L L L L L L L. jiná (do kódu nutno doplnit jmenovitou délku v mm) Kód Hlavice H1 Al slitina, IP 65, vývodka M20x1,5 pro pr. kabelu 4 až 12,5 mm H2 Al slitina, IP 65, vývodka M20x1,5 pro pr. kabelu 4 až 12,5 mm H3 Al slitina, vysoké víčko pro montáž převodníku pr. 44 mm, IP 65, vývodka M20x1,5 pro pr. kabelu 4 až 12,5 mm H4N Al slitina, nízké víčko, IP 65, vývodka M20x1,5 pro pr. kabelu 4 až 12,5 mm H4 Al slitina, vysoké víčko pro montáž převodníku pr. 62 mm, IP 65, vývodka M20x1,5 pro pr. kabelu 4 až 12,5 mm H5N Al slitina, nízké víčko, IP 65, uzemňovací svorky, vývodka M20x1,5 pro pr. kabelu 4 až 12,5 mm H5 Al slitina, vysoké víčko pro montáž převodníku pr. 62 mm, IP 65, uzemňovací svorky, vývodka M20x1,5 pro pr. kabelu 4 až 12,5 mm H5PA polyamid, vysoké víčko pro montáž převodníku pr. 62 mm, IP 65, Tmax 80 C, vývodka M20x1,5 pro pr. kabelu 4 až 12,5 mm H6 Al slitina, pro převodník pr. 44 mm, IP 68, uzemňovací svorky, závit pro vývodku M20x1,5 H7 nerez, pro převodník pr. 44 mm, IP 68, uzemňovací svorky, závit pro vývodku M20x1,5 D dvojitá kabelová vývodka - pouze s kódy H4, H4N, H5, H5N W víčko hlavice s průzorem pro displej - pouze s kódy H4 Z1, H4D Z1, H5 Z1E ; ne pro dvojitá čidla H9 jiná... označené provedení skladem... označené provedení k dodání do týdne 1) z důvodu vnitřního vedení z Ni nepoužívat pro dvouvodičové zapojení 2) jen pro provedení s délkou nástavku min. 140 mm 3) max. teplota upevňovacího šroubení je 600 C 4) max. teplota šroubení je 600 C pro pr. stonku 6 mm a 300 C pro pr. stonku menší než 6 mm 5) standardně pro hlavice H4, H5.., H6 a H7; pro hlavice H1, H2 a H3 je možno také použít, ale provedení B00 s držákem DH1 je levnější 17
