1 Realizované instalace tepelných čerpadel AC Heating Convert AW v bytových domech Instalace tepelného čerpadla v bytovém domě vyžaduje velké množství technických a praktických zkušeností. Odbornost a kompetentnost dodavatele technologie tepelných čerpadel je proto nutné dobře zvážit. Fundovaný dodavatel dokáže zdůvodnit svůj návrh, dimenzování tepelných čerpadel a očekávané provozní náklady, ze kterých plynou úspory. Vše samozřejmě může prokazatelně doložit na příkladech z již provedených realizací. Očekávané úspory je možné dosáhnout jen při odborném návrhu a realizaci. Bohužel je stále ještě mnoho firem i zákazníků, které toto podceňují. Rozhodujícím faktorem pro zvolení technologie a dodavatele se stává v mnoha případech pouze cena. Protože se jedná o investici, která ovlivní provoz bytového domu na mnoho let, jeví se kritérium pouze ceny jako nevhodné. Úspora počáteční investice se může velmi prodražit během vlastního provozu. Jedním z nejdůležitějších kritérií, které by měl investor, bytový dům, zvážit při výběru dodavatele, je technická podpora, kterou je dodavatel schopen zajistit a garantovat během provozu. Dálkové monitorování provozu a následné optimalizování provozních parametrů s ohledem na potřeby bytového domu přinášejí velké úspory. Bohužel je velké množství instalatérů tepelných čerpadel, kteří si neuvědomují rozsah projektu a často se pouští i do zakázek, na které sami nestačí. Podmínkou každé úspěšné realizace je odborně zpracovaný projekt. Proto spolupracujeme s projektanty vytápění, kteří dobře znají naše tepelná čerpadla Convert AW a dovedou využít předností regulace xcc. Do provozních nákladů je nutné započítat veškeré náklady spojené s provozem lokální kotelny s tepelnými čerpadly. Mezi hlavní položky patří spotřeba elektrické energie tepelnými čerpadly, spotřeba elektřiny oběhovými čerpadly a náklady na provoz bivalentního zdroje (obvykle elektrokotel, nebo plynový kotel). Topný zdroj s tepelnými čerpadly je nutné monitorovat a optimalizovat jeho parametry tak, aby provozní náklady byly co nejnižší. Výše úspor vždy závisí na vhodném návrhu topného zdroje, jeho zapojením do topné soustavy, vhodnosti topné soustavy, na stávající ceně tepla a na optimalizování nastavení během provozu. To je bohužel velmi často opomíjeno. Spoléhat se na nepodložené vyčíslení úspor a barevné obrázky se může hrubě nevyplatit. Instalované krabice ve sklepě bez další podpory ze strany realizační firmy se mohou stát černou můrou nejednoho majitele bytu.

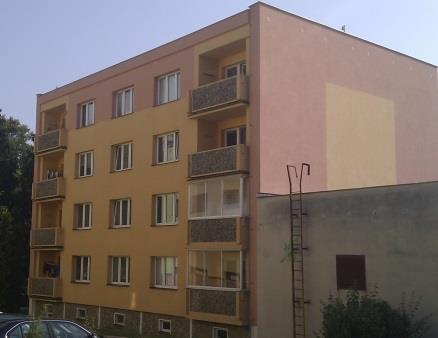

2 Průřez instalacemi Bytový dům Dr. Trippé 1053, Kostelec nad Černými lesy Zdroj s tepelnými čerpadly AC Heating Convert AW byl instalován v roce tepelná ztráta domu - 22 kw (-12 C) - 1 vchod, 3 podlaží, 7 bytů, 18 osob - spotřeba TUV za rok 330 m 3 - výkon kaskády tepelných čerpadel vzduch-voda AC Heating Convert AW - 40 kw (A2/W35) - bivalentní zdroj - elektrokotel Údaje o spotřebě elektrické energie celého topného zdroje poskytl pan Slánský, předseda SVJ. bytový dům ul. Dr. Trippé 1053, Kostelec mj poznámka období spotřeba tepla pro topení 104,68 GJ vytápěná plocha 440,00 m 2 spotřeba tepla pro TUV 76,36 GJ spotřeba TUV 419,00 m 3 spotřeba el. energie (NT + VT) ,70 kwh cena elektrické energie ,00 Kč vč. platby za rezervovaný příkon cena za GJ 281,67 Kč topný faktor (TČ, elektrokotel, oběhová čerpadla, osvětlení, internet) 2,66 při započítání spotřeby elektřiny celé kotelny měrné náklady na topení 0,24 GJ/m 2 měrné náklady na topení 67,01 Kč/m 2 měrné náklady na TUV 0,18 GJ/m 3 měrné náklady na TUV 51,33 Kč/m 3 - spotřeba elektrické energie celkem (tepelná čerpadla, elektrokotel, oběhová čerpadla, osvětlení, internet) kwh - vyrobené teplo celkem GJ - sezónní topný faktor celé kotelny - 2,66 - náklady domu na vytápění a TUV (bez ceny studené vody) ,- Kč - cena GJ vyrobeného tepla 282,- Kč vč. 21 % DPH

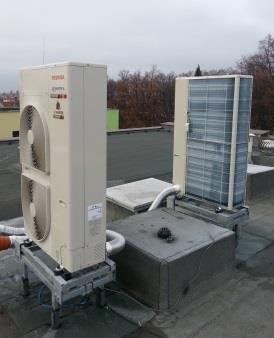

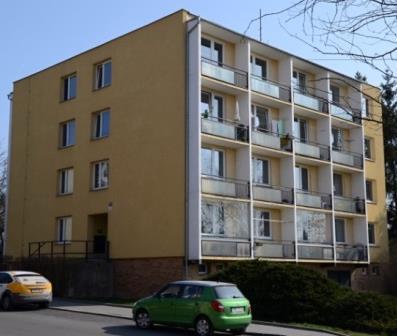

3 Před instalováním nového topného zdroje, byl bytový dům připojen k dálkové dodávce tepla od společnosti MTH Kolín s.r.o.. Cena tepla za GJ v posledním roce za vytápění byla 907,44 Kč vč. DPH 15 % a 775,20 Kč vč. DPH 15 % za ohřev užitkové vody. Spotřeba tepla na vytápění byla 164 GJ a na TUV 98 GJ. Celkové náklady na vytápění a ohřev užitkové vody byly ,- Kč za rok. Topný zdroj s tepelnými čerpadly vyrobil za rok celkem 181 GJ (vytápění a TUV) a celkové náklady činily ,- Kč vč. DPH 21 %. Prokazatelná roční úspora proti roku 2012 je ,- Kč. Při uvažování cen tepla c CZT z roku 2013 by úspora činila ,- Kč. Po instalaci tepelných čerpadel AC Heating klesla spotřeba tepla o 81 GJ za rok při srovnatelném teplotním komfortu v domě, tj. o 31 %. Úspora nákladů na vytápění oproti roku 2012 je 81 %! Provozní náklady a úspory zpracované před instalací * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * Bytový dům Dr. Trippé 1047, Kostelec nad Černými lesy Zdroj s tepelnými čerpadly AC Heating Convert AW byl instalován v roce tepelná ztráta domu - 30 kw (-12 C) - 1 vchod, 4 podlaží, 12 bytů, 30 osob - spotřeba TUV za rok 406 m 3 - výkon kaskády tepelných čerpadel vzduch-voda AC Heating Convert AW - 46 kw (A2/W35) - bivalentní zdroj - elektrokotel

4 Údaje o spotřebě elektrické energie celého topného zdroje poskytla paní Kubátová, členka výboru SVJ. bytový dům ul. Dr. Trippé 1047, Kostelec mj poznámka období spotřeba tepla pro topení 128,51 GJ vytápěná plocha 679,20 m 2 spotřeba tepla pro TUV 85,04 GJ spotřeba TUV 546,00 m 3 spotřeba el. energie (NT + VT) ,00 kwh cena elektrické energie ,00 Kč vč. platby za rezervovaný příkon cena za GJ 326,42 Kč topný faktor (TČ, elektrokotel, oběhová 2,37 při započítání spotřeby elektřiny čerpadla, osvětlení, internet) celé kotelny měrné náklady na topení 0,19 GJ/m 2 měrné náklady na topení 61,76 Kč/m 2 měrné náklady na TUV 0,16 GJ/m 3 měrné náklady na TUV 50,84 Kč/m 3 - spotřeba elektrické energie celkem (tepelná čerpadla, elektrokotel, oběhová čerpadla, osvětlení, internet) kwh - vyrobené teplo celkem GJ - sezónní topný faktor celé kotelny - 2,37 - náklady domu na vytápění a TUV (bez ceny studené vody) ,- Kč - cena GJ vyrobeného tepla 326,- Kč vč. 21 % DPH Před instalováním nového topného zdroje, byl bytový dům připojen k dálkové dodávce tepla od společnosti MTH Kolín s.r.o.. Cena tepla za GJ v posledním roce za vytápění byla 943,- Kč vč. DPH 15 % a 805,- Kč vč. DPH 15 % za ohřev užitkové vody. Spotřeba tepla na vytápění byla 179 GJ a na TUV 161 GJ. Celkové náklady na vytápění a ohřev užitkové vody byly ,- Kč za rok. Topný zdroj s tepelnými čerpadly vyrobil za rok celkem 214 GJ (vytápění a TUV) a celkové náklady činily ,- Kč vč. DPH 21 %. Prokazatelná roční úspora je ,- Kč. Za pozornost stojí rozdíl mezi vykazovanou dodávkou tepla od MTH Kolín s.r.o. a skutečnou spotřebou v případě vlastního zdroje tepla. Před instalací nového topného zdroje byla celková spotřeba tepla. 340 GJ za rok. Po instalaci tepelných čerpadel AC Heating klesla o 126 GJ, na 214 GJ za rok, při srovnatelném teplotním komfortu v domě. Rozdíl ve spotřebě je37 %! Úspora nákladů na vytápění je 76 %! Provozní náklady a úspory zpracované před instalací

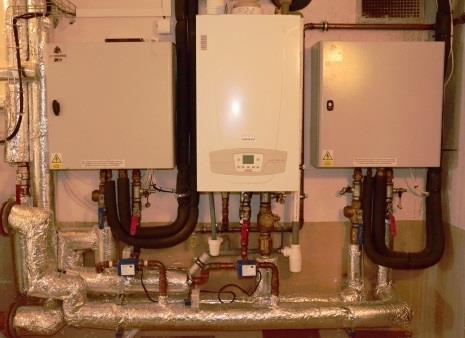

5 * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * Bytový dům Na Vyhaslém 3164, Kladno Zdroj s tepelnými čerpadly AC Heating Convert AW byl instalován v roce tepelná ztráta domu - 60 kw (-15 C) - 2 vchody, 6 podlaží, 17 bytů, 45 osob - dům je nezateplen a má vyměněná okna jsou jen v části bytů - vytápěná plocha m 2 - výkon kaskády tepelných čerpadel vzduch-voda AC Heating Convert AW - 56 kw (A2/W35) - bivalentní zdroj - plynový kotel Nemáme k dispozici podrobná data o spotřebách. Máme jen vyúčtování za spotřebovanou elektrickou energii a plyn. V období od listopadu 2012 do listopadu 2013 bylo spotřebováno kwh elektrické energie a m 3 zemního plynu. Celkové náklady na vytápění a ohřev užitkové vody činily v tomto období ,- Kč za elektrickou energii a ,- Kč za plyn. Nutno podotknout, že tento objekt odebíral elektrickou energie v podnikatelské sazbě C, která je méně výhodná. Nyní má již sazbu D56d. Dle informací od předsedy SVJ platili za teplo na vytápění a ohřev užitkové vody před instalováním tepelných čerpadel ,- Kč za rok. Náklady na teplo jedné bytové jednotky byly v průměru ,- Kč. V současné době činí v průměru ,- Kč. Dům není zateplen a bivalentním zdrojem je plynový kotel, který dům plně vytápí při teplotách pod -5 C. Proto je tento objekt energeticky náročnější. Ohřev užitkové vody celoročně zajišťují tepelná čerpadla. * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * *

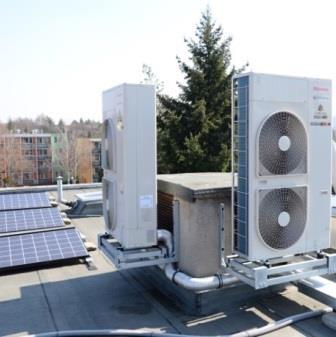

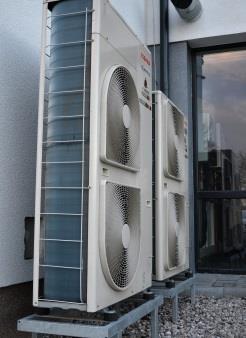

6 Bytový dům Poznaňská 12, Brno Zdroj s tepelnými čerpadly AC Heating Convert AW byl instalován v roce tepelná ztráta domu - 38 kw (-12 C) - 1 vchod, 4 podlaží, 16 bytů, 43 osob - spotřeba TUV za rok 540 m 3 - výkon kaskády tepelných čerpadel vzduch-voda AC Heating Convert AW - 56 kw (A2/W35) - bivalentní zdroj - elektrokotel - FVE - 18 kw Údaje o spotřebě elektrické energie celého topného zdroje poskytl pan Ing. Valeš, předseda SVJ. Spotřeba elektrické energie nového je částečně pokryta elektrickou energií vyrobenou fotovoltaickou elektrárnou na střeše domu. Její výkon je 18 kw. bytový dům ul. Poznaňská 12, Brno mj poznámka období spotřeba tepla pro topení a TUV - není rozděleno 375,48 GJ vytápěná plocha 1 035,00 spotřeba el. energie (NT + VT) ,00 KWh cena el. energie (NT + VT) bez započtení ,37 výroby z FVE Kč vč. platby za rezervovaný příkon výroba el. energie fotovoltaickou elektrárnou ,00 kwh cena výkupu el. energie vyrobené ,79 fotovoltaickou elektrárnou Kč cena elektrické se započtením výroby z FVE ,79 Kč vč. platby za rezervovaný příkon cena za GJ bez zohlednění výroby el. energie z 245,14 FVE Kč cena za GJ se zohledněním výroby el. energie z 126,41 FVE Kč topný faktor (TČ, elektrokotel, oběhová 2,94 při započítání spotřeby elektřiny čerpadla, osvětlení, internet) celé kotelny m 2

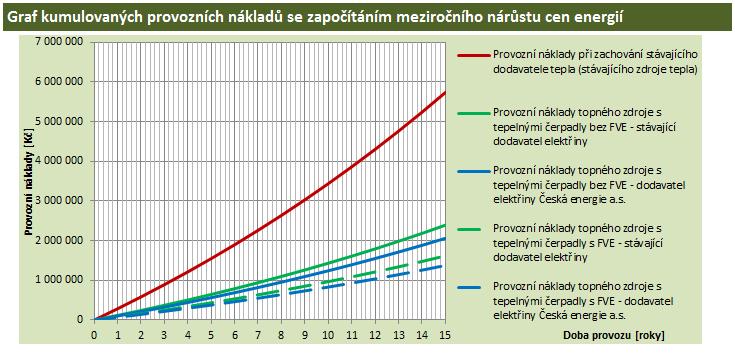

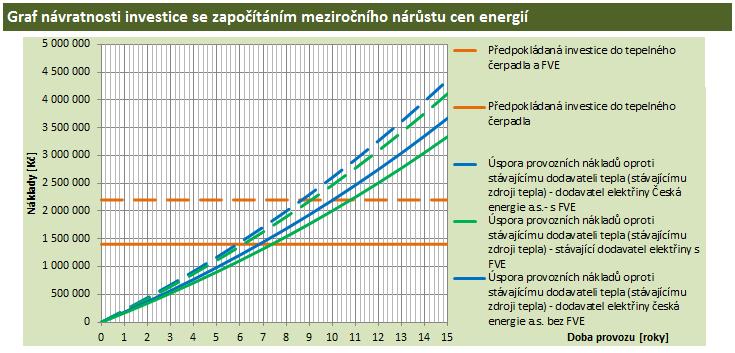

7 - spotřeba elektrické energie celkem (tepelná čerpadla, elektrokotel, oběhová čerpadla, osvětlení, internet) kwh - vyrobené teplo celkem GJ - sezónní topný faktor celé kotelny - 2,94 - náklady domu na vytápění a TUV (bez ceny studené vody) ,- Kč - cena GJ vyrobeného tepla bez započítání el. energie vyrobené FVE 245,- Kč vč. 21 % DPH - cena GJ vyrobeného tepla se započítáním el. energie vyrobené FVE 126,- Kč vč. 21 % DPH Před instalováním nového topného zdroje, byl bytový dům připojen k dálkové dodávce tepla od společnosti Teplárny Brno, a.s.. Cena tepla za GJ v posledním roce za vytápění i za ohřev užitkové vody byla 668,- Kč vč. DPH 15 %. Spotřeba tepla na vytápění byla 288 GJ a na TUV 141 GJ. Celkové náklady na vytápění a ohřev užitkové vody byly ,- Kč za rok. Topný zdroj s tepelnými čerpadly vyrobil za rok celkem 375 GJ (vytápění a TUV) a celkové náklady činily při využití elektrické energie vyrobené FVE ,- Kč vč. DPH 21 %. Prokazatelná roční úspora je ,- Kč. Po instalaci tepelných čerpadel AC Heating klesla spotřeba tepla o 54 GJ za rok při srovnatelném teplotním komfortu v domě, tj. o 13 %. Úspora nákladů na vytápění je 83 %! Kdyby zde nebyla instalována fotovoltaická elektrárna, dům by uspořil 68 %. Úspory jsou včetně zeleného bonusu. Provozní náklady a úspory zpracované před instalací (bez započítání zeleného bonusu) * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * Tepelná čerpadla AC Heating Convert AW mají plynulou regulaci výkonu a ve spojení s regulací xcc umí přizpůsobit svůj požadovaný příkon aktuálnímu výkonu fotovotaické elektrárny. Pokud dojde k přebytku vyrobené elektrické energie, uživatel má možnost posunout požadavky na vytápění výše a předehřát si tak dům, popř. akumulační nádobu, nebo zásobníky užitkové vody. Ty je možné v případě velkých přebytků ohřívat regulovaně i přímotopně na teplotu až 85 C. Tím se následně omezí provoz tepelného čerpadla na ohřev užitkové vody. Maximum vyrobené elektrické energie spotřebovávají tepelná čerpadla a z rozvodné sítě se odebírá pouze energie, kterou nestačí vyrobit fotovoltaická elektrárna. Zároveň je možné čerpat i zelený bonus na vyrobenou a spotřebovanou elektrickou energii, pokud má dům uzavřenou smlouvu se zeleným bonusem. Většina regulačních systémů použitých u tepelných čerpadel efektivní využití elektrické energie vyrobenou fotovoltaickou elektrárnou neumožňuje. Také tepelná čerpadla, takzvané fixpeedy on/off konstrukce, u kterých nelze regulovat výkon, nejsou pro tyto aplikace vhodná.

8 Spojení fotovoltaické elektrárny s tepelným čerpadlem s plynulou regulací výkonu s inteligentní regulací má zajisté budoucnost. Uvedené provozní náklady, předpokládané a dosažené úspory jsou důkazem toho, že lokální topný zdroj s tepelnými čerpadly může být pro bytový dům vhodným řešením jak snížit náklady na teplo. Je třeba poznamenat, že to není řešení pro všechny bytové domy. Za tým AC-Heating Ing. Jiří Honzík a Ing. Michal Fiala
