1 DataVoice Systémové MFP8komponenty IE Cat.6A pro strukturovanou kabeláž Jednoduché projektování s firmou Telegärtner 1

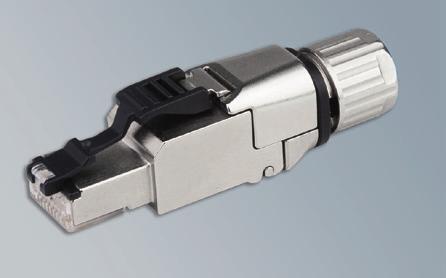

2 Dlouhá odjišťovací páčka Snadné připojování a odpojování ve stísněných prostorách. 360 stínění Bezpečný přenos dat i při vnějším elektrickém rušení. Předmontovaná ochranná krytka Efektivní ochrana kontaktů před znečištěním a poškozením během přepravy a během osazování konektoru na kabel. 4komorový organizér vodičů K dispozici s barevným kódováním T568A, T568B, PROFINET. Kovové odlehčení tahu kabelu pomocí šroubové spojky. Vhodné pro průměr kabelu od 5,5 mm do 10,0 mm. Robustní zinkové pouzdro Upravený povrch k ochraně před vnějším elektrickým rušením. Normovaná zástrčka podle EN Prostupné kontakty IPC Vhodné pro: AWG27/7 22/7, AWG26/1 22/1, AWG26/19 24/19*.

3 Technické údaje MFP8 IE Cat.6 A : Kategorie 6 A podle normy ISO/IEC Konektor podle normy IEC Životnost: 750 cyklů Materiál povrchu kontaktů: Ni1.2Au0.8 Materiál stínícího pouzdra: poniklovaný zinkový odlitek (J00026A5000, -1, -2, -5110, -5111, -5112) Plný vodič 0,51 0,64 mm (AWG24/1 22/1) Lankový vodič 0,46 0,76 mm (AWG27/7 22/7) Lankový vodič 0,61 0,78 mm (AWG24/19 22/19)* Průměr žil: 1,0 1,6 mm (J00026A5003, -4, -5113, -5114) Plný vodič 0,41 0,51 mm (AWG26/1 24/1) Lankový vodič 0,46 0,61 mm (AWG27/7 24/7) Lankový vodič 0,51 (AWG26/19)* Průměr žil: 0,85 1,1 mm Vnější průměr kabelu: 5,5 10,0 mm Možnost opětovného spojení: 4 cykly Provozní teplota: 40 C až 85 C Napájení přes Ethernet plus (PoE+) podle normy IEEE 802.3at IP20 Mechanické odlehčení tahu: AF13 MFP8 IE Cat.6 A pro AWG24-22/1; AWG27-22/7; AWG22/19* Obj. č. Označení Množství J00026A5000 MFP8 IE T568A Cat.6 A 1 / 10 J00026A5001 MFP8 IE T568B Cat.6 A 1 / 10 J00026A5110 J00026A5111 MFP8 IE T568A Cat.6 A MFP8 IE T568B Cat.6 A, balení v blistru MFP8 IE Cat.6 A pro AWG26-24/1; AWG27-24/7; AWG26/19* Obj. č. Označení Množství J00026A5004 MFP8 IE T568A Cat.6 A 1 / 10 J00026A5003 MFP8 IE T568B Cat.6 A 1 / 10 J00026A5114 J00026A5113 MFP8 IE T568A Cat.6 A, balení v blistru MFP8 IE T568B Cat.6 A, balení v blistru MFP8 IE pro PROFINET Obj. č. Označení Množství J00026A5002 MFP8 IE PROFINET 1 / 10 J00026A5112 MFP8 IE PROFINET incl. 10, balení v blistru MFP8 organizér vodičů Obj. č. Označení Množství F00020A2130 MFP8 organizér vodičů T568A 30 F00020A2131 MFP8 organizér vodičů T568B 30 F00020A2132 MFP8 organizér vodičů PROFINET 30 F00020A2134 MFP8 organizér vodičů T568A 30 F00020A2133 MFP8 organizér vodičů T568B 30 3

4 Technické údaje MFP8-4x90 Cat.6 A : Vstup kabelu ze 4 směrů (4 90 ) Kategorie 6A podle normy ISO/IEC Konektor podle normy IEC Životnost: 750 cyklů Materiál povrchu kontaktů: Ni1.2Au0.8 Materiál stínícího pouzdra: poniklovaný zinkový odlitek (J00026A4000, -1, -2, -4110, -4111, -4112) Plný vodič 0,51 0,64 mm (AWG24/1 22/1) Lankový vodič 0,46 0,76 mm (AWG27/7 22/7) Lankový vodič 0,61 0,78 mm (AWG24/19 22/19)* Průměr žil: 1,0 1,6 mm (J00026A4003, -4, -4113, -4114) Plný vodič 0,41 0,51 mm (AWG26/1 24/1) Lankový vodič 0,46 0,61 mm (AWG27/7 24/7) Lankový vodič 0,51 (AWG26/19)* Průměr žil: 0,85 1,1 mm Vnější průměr kabelu: 5,5 10,0 mm Možnost opětovného spojení: 4 cykly Provozní teplota: 40 C až 85 C Napájení přes Ethernet plus (PoE+) podle normy IEEE 802.3at IP20; UL uvedeny Mechanické odlehčení tahu: AF13 MFP8-4x90 Cat.6 A pro AWG24-22/1; AWG27-22/7; AWG22/19* Obj. č. Označení Množství J00026A4000 MFP8-4x90 T568A Cat.6 A 1 / 10 J00026A4001 MFP8-4x90 T568B Cat.6 A 1 / 10 J00026A4110 MFP8-4x90 T568A Cat.6 A 10, balení v blistru J00026A4111 MFP8-4x90 T568B Cat.6 A 10, balení v blistru MFP8-4x90 Cat.6 A pro AWG26-24/1; AWG27-24/7; AWG26/19* Obj. č. Označení Množství J00026A4004 MFP8-4x90 T568A Cat.6 A 1 / 10 J00026A4003 MFP8-4x90 T568B Cat.6 A 1 / 10 J00026A4114 MFP8-4x90 T568A Cat.6 A 10, balení v blistru J00026A4113 MFP8-4x90 T568B Cat.6 A 10, balení v blistru MFP8-4x90 pro PROFINET Obj. č. Označení Množství J00026A4002 MFP8-4x90 PROFINET 1 / 10 J00026A4112 MFP8-4x90 PROFINET 10, balení v blistru MFP8 organizér vodičů Obj. č. Označení Množství F00020A2130 MFP8 organizér vodičů T568A 30 4 F00020A2131 MFP8 organizér vodičů T568B 30 F00020A2132 MFP8 organizér vodičů PROFINET 30 F00020A2134 MFP8 organizér vodičů T568A 30 F00020A2133 MFP8 organizér vodičů T568B 30

5 Technické údaje MFP8 Cat.6 A : Kategorie 6A podle normy ISO/IEC Konektor podle normy IEC Životnost: 750 cyklů Materiál povrchu kontaktů: Ni1.2Au0.8 Materiál stínícího pouzdra: poniklovaný zinkový odlitek (J00026A2000, -1, -2, -2110, -2111, -2112) Plný vodič 0,51 0,64 mm (AWG24/1 22/1) Lankový vodič 0,46 0,76 mm (AWG27/7 22/7) Lankový vodič 0,61 0,78 mm (AWG24/19 22/19)* Průměr žil: 1,0 1,6 mm (J00026A2003, -4, -2113, -2114) Plný vodič 0,41 0,51 mm (AWG26/1 24/1) Lankový vodič 0,46 0,61 mm (AWG27/7 24/7) Lankový vodič 0,51 (AWG26/19)* Průměr žil: 0,85 1,1 mm Vnější průměr kabelu: 5,0 9,0 mm Možnost opětovného spojení: 4 cykly Provozní teplota: 40 C až 85 C Napájení přes Ethernet plus (PoE+) podle normy IEEE 802.3at IP20; UL uvedeny MFP8 Cat.6 A pro AWG24-22/1; AWG27-22/7; AWG22/19* Obj. č. Označení Množství J00026A2000 J00026A2001 MFP8 T568A Cat.6 A MFP8 T568B Cat.6 A J00026A2110 MFP8 T568A Cat.6 A 10, balení v blistru J00026A2111 MFP8 T568B Cat.6 A 10, balení v blistru MFP8 Cat.6 A pro AWG26-24/1; AWG27-24/7; AWG26/19* Obj. č. Označení Množství J00026A2004 MFP8 T568A Cat.6 A 1 / 10 J00026A2003 MFP8 T568B Cat.6 A 1 / 10 J00026A2114 MFP8 T568A Cat.6 A 10, balení v blistru J00026A2113 MFP8 T568B Cat.6 A 10, balení v blistru MFP8 pro PROFINET Obj. č. Označení Množství J00026A2002 MFP8 PROFINET 1 / 10 J00026A2112 MFP8 PROFINET 10, balení v blistru MFP8 organizér vodičů Obj. č. Označení Množství F00020A2130 MFP8 organizér vodičů T568A 30 F00020A2131 MFP8 organizér vodičů T568B 30 F00020A2132 MFP8 organizér vodičů PROFINET 30 F00020A2134 MFP8 organizér vodičů T568A 30 F00020A2133 MFP8 organizér vodičů T568B 30 5
