Typový list. Technická specifikace:

Transkript

1 Albert E. 120 Vario Výkonnost (1) 1,10-2,25 1,00-2,10 0,90-1,95 0,95-1,80 m 3 /min Pracovní přetlak 6,0 7,0 8,0 9,0 bar Minimální pracovní přetlak 6,0 bar Maximální pracovní přetlak 9,0 bar Jmenovitý výkon motoru 11 kw Jmenovitý výkon frekvenčního měniče 15 kw El. napětí / frekvence 400 / 50 V / Hz Šroubový blok ATMOS B100 Hlučnost (2) dle aktuálního výkonu: db(a) Mikroprocesorové řízení frekvenční měnič Danfoss, typové řady VLT 2800 Provedení Komfort Komfort Plus Analogové čidlo tlaku Separátor oleje Tepelná ochrana oleje Termostat Ochrana proti přefázování Regulace sání Dochlazovač Nožičky (3) (3) El. napětí / frekvence 500 / 50 (3) (3) V / Hz Regulace tlaku na výstupu (3) (3) Akustický kryt Kondenzační sušička SPL018 Ochrana (třída krytí) motoru IP 55-F El. příkon při max. zátěži 13,0 kw max. (při 9,0 bar a 55 Hz) Jmenovitý proud 21,2 A Objem olejové náplně kompr. 4,0 l Výstup stlačeného vzduchu G 3/4 I Otáčky motoru dle aktuálního výkonu, v rozsahu: min. otáčky min -1 (při 8,0 bar) max. otáčky min -1 (při 6,0 bar) Obsah oleje ve stlačeném vzduchu 2-4 mg/m x 622 x 773 mm Komfort bez vzdušníku Komfort + nožičky Komfort + vzdušník 500 lt. Komfort Plus + vzdušník Technická specifikace: 1540 x 622 x 1313 mm 2010 x 632 x 1491 mm 2060 x 773 x 1573 mm - 1 -

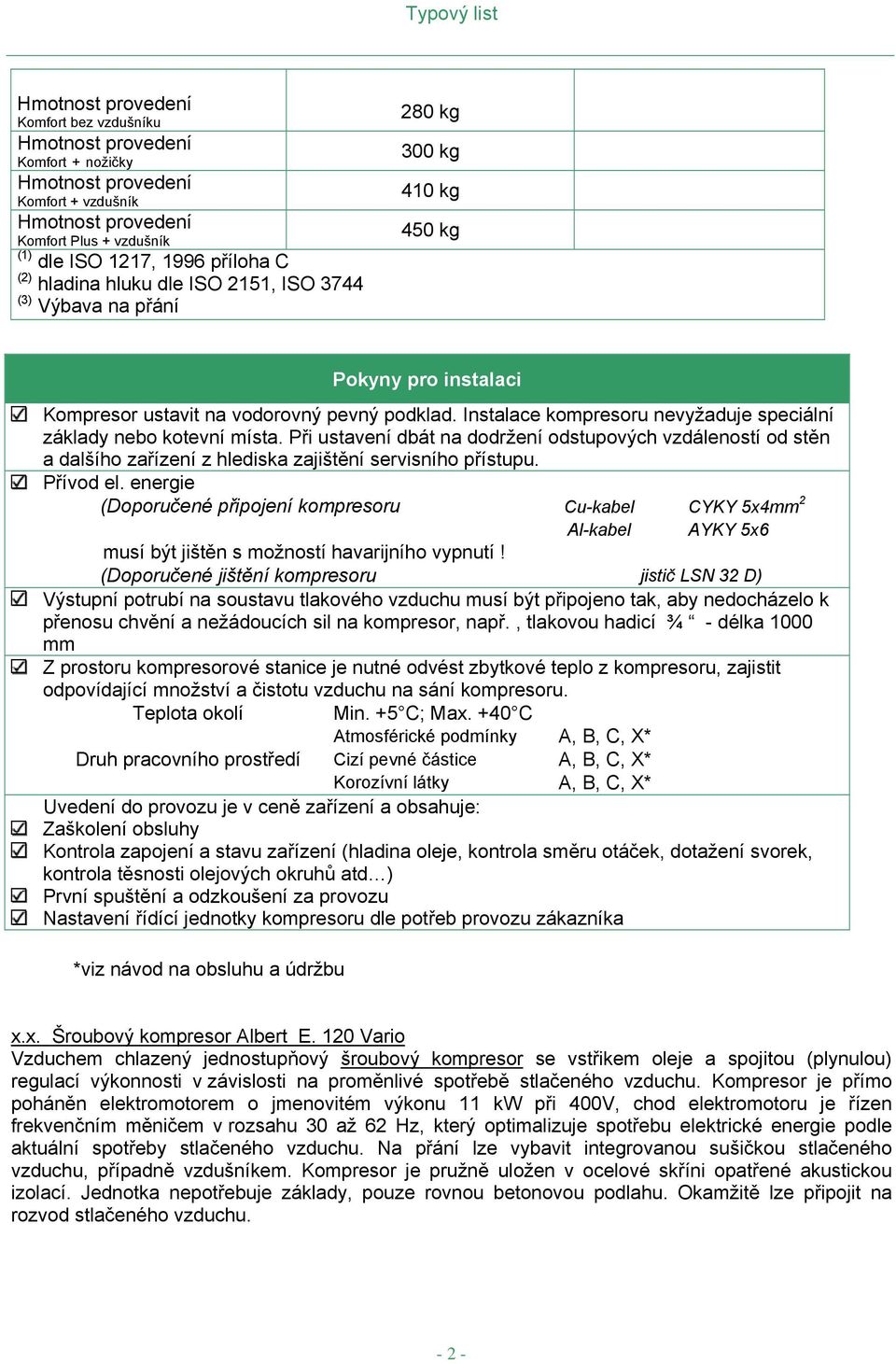

2 Komfort bez vzdušníku Komfort + nožičky Komfort + vzdušník Komfort Plus + vzdušník (1) dle ISO 1217, 1996 příloha C (2) hladina hluku dle ISO 2151, ISO 3744 (3) Výbava na přání 280 kg 300 kg 410 kg 450 kg Pokyny pro instalaci Kompresor ustavit na vodorovný pevný podklad. Instalace kompresoru nevyžaduje speciální základy nebo kotevní místa. Při ustavení dbát na dodržení odstupových vzdáleností od stěn a dalšího zařízení z hlediska zajištění servisního přístupu. Přívod el. energie (Doporučené připojení kompresoru Cu-kabel CYKY 5x4mm 2 Al-kabel AYKY 5x6 musí být jištěn s možností havarijního vypnutí! (Doporučené jištění kompresoru jistič LSN 32 D) Výstupní potrubí na soustavu tlakového vzduchu musí být připojeno tak, aby nedocházelo k přenosu chvění a nežádoucích sil na kompresor, např., tlakovou hadicí ¾ - délka 1000 mm Z prostoru kompresorové stanice je nutné odvést zbytkové teplo z kompresoru, zajistit odpovídající množství a čistotu vzduchu na sání kompresoru. Teplota okolí Druh pracovního prostředí Min. +5 C; Max. +40 C Atmosférické podmínky A, B, C, X* Cizí pevné částice A, B, C, X* Korozívní látky A, B, C, X* Uvedení do provozu je v ceně zařízení a obsahuje: Zaškolení obsluhy Kontrola zapojení a stavu zařízení (hladina oleje, kontrola směru otáček, dotažení svorek, kontrola těsnosti olejových okruhů atd ) První spuštění a odzkoušení za provozu Nastavení řídící jednotky kompresoru dle potřeb provozu zákazníka *viz návod na obsluhu a údržbu x.x. Šroubový kompresor Albert E. 120 Vario Vzduchem chlazený jednostupňový šroubový kompresor se vstřikem oleje a spojitou (plynulou) regulací výkonnosti v závislosti na proměnlivé spotřebě stlačeného vzduchu. Kompresor je přímo poháněn elektromotorem o jmenovitém výkonu 11 kw při 400V, chod elektromotoru je řízen frekvenčním měničem v rozsahu 30 až 62 Hz, který optimalizuje spotřebu elektrické energie podle aktuální spotřeby stlačeného vzduchu. Na přání lze vybavit integrovanou sušičkou stlačeného vzduchu, případně vzdušníkem. Kompresor je pružně uložen v ocelové skříni opatřené akustickou izolací. Jednotka nepotřebuje základy, pouze rovnou betonovou podlahu. Okamžitě lze připojit na rozvod stlačeného vzduchu

3 - 3 -

4 Komfort Komfort na vzdušníku Komfort Plus Komfort Plus na vzdušníku Provedení Vestavné elektromotoru se speciálním m hřídele rotoru. Elektromotor je přímo mechanicky spojen s hlavním rotorem šroubového bloku, s plynulou regulací výkonu (vybaven frekvenčním měničem), plynulý rozběh bez proudových špiček. Kompresor je pružně uložen v ocelové skříni opatřené akustickou izolací. Stejné jako Komfort, ale na vzdušníku. Stejné jako Komfort, ale s integrovanou kondenzační sušičkou, TRB +3 C. Stejné jako Komfort Plus, ale na vzdušníku. Mikroprocesorový řídící systém frekvenčního měniče řídí regulační systém kompresoru. Na LCD displeji numericky zobrazuje veškeré funkce pro ovládání a monitorování provozu Detail ovládacího panelu měniče ALBERT E.120 KV Vario Komfort, se vzdušníkem 500 l - 4 -

5 ALBERT E.120 KVS Vario Komfort Plus, se vzdušníkem 500 l - 5 -
