Návod pro demontáž a montáž krytu Tango (terminálu, čtecí jednotky, nebo externí antény)

Transkript

1 Mikroterminál nebo čtecí jednotka v krytu Tango Potřebné nářadí Malý plochý šroubovák Malý křížový šroubovák (PH0; > 80mm) Popis Kryt Tango je standardizovaný průmyslově obal, ve kterém je umístěna samotná elektronika konkrétního produktu. V krytu může být elektronika mikroterminálu, čtecí jednotky, nebo externí antény terminálu. Demontáž je shodná až na odpojení konkrétní elektroniky v krytu. Spočívá v sejmutí krytu z držáku, demontáže krytu a odpojení elektroniky). Kryt Tango pod omítku Kryt Tango na omítku

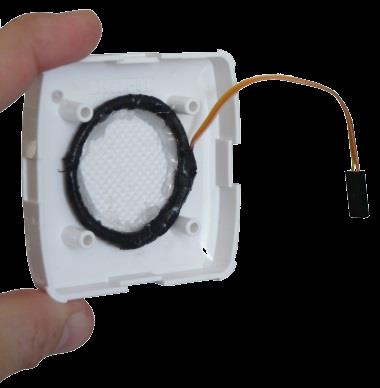

2 Postup demontáže krytu Tango Vypneme zdroj napájení (pokud je pro terminál samostatně). Plochým šroubováčkem uvolníme vrchní díl krytu Tango z rámečku. Odklopíme vrchní díl. Vysuneme konektor interní antény. Křížovým šroubovákem vyšroubujeme vruty upevňující elektroniku a rámeček krytu Tango. Odklopíme rámeček s elekronikou a uvolníme elektroniku z rámečku. Plochý šroubovák zasuneme mezi vrchní kryt a rámeček Mírným páčením uvolníme vrchní kryt krytu Tango Odklopíme vrchní díl Vysuneme konektor interní antény, pokud je použitá Křížovým šroubovákem vyšroubujeme vruty upevňující elektroniku a rámeček krytu Tango

3 Odklopíme rámeček s elekronikou Uvolníme elektroniku z rámečku Odpojení elektroniky Před odpojením doporučujeme kabely popsat, nebo nafotit původní zapojení. Odpojíme propojovací kabeláž.. V případě použití relé u docházkového systému odpojíme ze svorkovnice kabely k externímu zařízení. Kabeláž vytáhneme z rámečku. 1/ Mikroterminál TR42: Odpojíme kabeláž od externí antény, pokud je použita odjistíme a vysuneme RJ45 Odpojíme propojovací kabeláž odjistíme a vysuneme RJ45 (komunikace a napájení) Svorkovnice pro relé V případě použití relé odpojíme ze svorkovnice kabely od externího zařízení

4 2/ Mikroterminál TR43: Odpojíme kabeláž od externí antény, pokud je použita. Svorkovnice pro relé V případě použití relé odpojíme ze svorkovnice kabely od externího zařízení Odpojíme propojovací kabeláž. (komunikace a napájení) 3/ Externí anténa k terminálu TR4x: Odpojíme propojovací kabeláž od externí antény.

5 Zabalení a zaslání terminálu, čtecí jednotky Terminál, čtecí jednotku, nebo externí anténu pečlivě zabalíme do obalu s připravenou vystýlkou. Pokud posíláme rozebraný, dbáme na to, aby se nepoškodil plošný spoj a nepoztrácely vruty pro aretaci. Pošleme přepravní službou na adresu dodavatele jako křehkou zásilku. Doporučujeme zásilku pojistit. Postup zpětné montáže terminálu (po opravě) Jedná se o opačný postup než při demontáži. Vybalíme terminál, čtecí jednotku (anténu) z přepravní krabice. Provlékneme propojovací kabeláž skrz rámeček krytu Tanga. Připojíme propojovací kabeláž: - všechny zasuneme RJ45 do konektorů podle původního zapojení tak, aby zacvakly. Pokud není vypnutý zdroj napájení, terminál se spustí po zapojení RJ pro komunikaci a napájení. (To není na závadu). - pokud využíváme relé připojíme do svorkovnice kabely od externího zařízení. Srovnáme propojovací kabeláž a konektory ve spodním dílu, krabice tak, abychom mohli bez použití násilí přiklopit elektroniku s rámečkem. Elektroniku přiklopíme přes rámeček ke spodní krabici. Upevníme ji ke spodní krabici přes rámeček dvěma vruty. Nasuneme konektor externí antény ve víčku Tanga na elektroniku (pokud je použita). Víčko nasadíme do rámečku přes jeden dva rohy s výstupkem. Pozor na orientaci polohu světlovodu diody. Domáčkneme víčko do rámečku. Zapneme zdroj napájení (pokud je pro terminál samostatně). Po dokončení montáže Po zpětné montáži a úspěšném spuštění aplikace na terminálu je potřeba vyzkoušet komunikaci mezi terminálem a SW. Doporučujeme před plným provozem vyzkoušet plnou funkčnost celého zařízení. Zavedení dat do terminálu (osob a nastavení), provést zkušební průchod a stáhnout průchody.
