1 Multifunkční digitální relé 600DT Specifikace Napájecí napětí: 20 až 240 V AC/DC Frekvenční rozsah: 50/60 Hz Displej/indikace: Zapnutí indikováno podsvícením. LCD s třemi číslicemi pro nastavení a čas běhu. Indikace módu časování, výstupu relé. Hodina / minuta / sekunda (časové jednotky). Podsvícení: bílé Záložní baterie: lithiová 4 gumová tlačítka Časové rozsahy: 99:9 s, 999 sec, 9:59 M:S, 99:9 M, 999 M, 9:59 H:M, 99:9 H, 999 H Směr odpočtu: k nejnižšímu číslu Doba resetu: 100 ms Doba spuštění: 30 ms Přesnost: ±5% nastaveného času Relé: 1 C/O (SPDT) Uchování pamět: je možné zvolit Teploty: pracovni: 0-50 C, skladovací: C Vlhkost: 95 % vzdušné vlhkosti Kryt: plast s ratardátory hoření Hmotnost: 225 gramů Bezpečnostní instrukce Je potřeba pečlivě dodržovat všechny bezpečnostní kodifikace, instrukce a symboly, které jsou v tomto návodu nebo na výrobku, aby byla zajištěna bezpečnost osob i vybavení. Pokud s výrobkem nezacházíte tak, jak stanovil výrobce, může být narušena jeho bezpečnost. Upozornění: Přečtěte si před instalací a použitím jednotky kompletne instrukce. Varování: Riziko elektrického šoku. Instrukce pro zapojení Varování: 1. Abyste zabránili riziku elektrického šoku, výrobek musí být při zapojování vypnutý. Když je napájený, nesahejte na terminály. 2. Abyste zabránili elektromagnetických poruchám, použijte krátké vodiče o správných hodnotách. U vstupních a výstupních zapojení signálu použijte stíněné vodiče a udržujte je dál od sebe. 3. Kabely použité pro napájení musí mít průřez 1 mm² nebo větší. Tyto vodiče by měly mít izolaci alespoň 1,5 kv. Údržba Čištěte výrobek měkkým hadříkem. Pro čištění nepoužívejte čisticí prostředky nebo alkohol. Pokyny pro instalaci Upozornění: 1. Tento výrobek je vestavěný typ a normálně je součástí hlavního kontrolního panelu a v případě terminálů nezůstává po instalaci a zapojení přístupný. 2. Nedovolte, aby se do výrobku dostaly kousky kovu, zbytky vodičů a další. Hrozí riziko ohrožení života z důvodu elektrického šoku. 3. Mezi napájecí zdroj a napájecí terminály musí být zapojena pojistka nebo vypínač, aby se tak zajistila funkce zapínání a vypínání. Tento vypínač nebo pojistka musí být zapojena tak, aby byla snadno přístupná uživateli. 4. Používejte a skladujte časovač ve výše stanovené teplotě a vlhkosti. Varování: 1. Když zapojujete do výrobku poprvé napájení, odpojte výstupní spojení. 2. Ochrana pojistkou: Tato jednotka je nromálně napájena bez pojistky a vypínače. Proveďte zapojení tak, aby byla

2 pojistka umístěna mezi napájením a ovladačem. (2-pólová pojistka: 275 V AC, 1A pro elektrické obvody je doporučená). 3. Protože se jedná o vybavení pro vestavění na hlavní panel, výstupní terminály jsou připojeny k dalšímu vybavení. Takové vybavení by mělo také splňovat základní EMI/EMC a další bezpečnostní požadavky jako BSEN a BSEN Výstupní terminály by měly být zatíženy ve výrobcem specifikovaných hodnotách/rozsazích. Mechanická instalace Zapojení zátěže Poznámky: 1 Snubber (tlumič otřesů), část: SPRC ) MOV, část: AP-MOV Použijte tlumič, jak vidíte výše, abyste prodloužili životnost vnitřního relé. Spojení terminálů

3 Popis předního panelu 1. Čas procesu / zobrazení názvu parametru 1) Zobrazení času procesu. 2) Zobrazení názvu parametru v módu nastavení parametru. 2. Zobrazení nastavení času/parametru 1) Zobrazení nastaveného času 2) Zobrazení nastavení parametru v módu nastavení parametru. 3. Indikace výstupu Svítí, když je výstup zapnutý. 4. Indikace rozsahu Jednotka časovače, při výběru svítí. 5. Indikace pracovního módu Alfabetická reprezentace operačního módu ve formátu 7 segmentů. Popis tlačítek na předním panelu Tlačítko Funkce M S Vstup/výstup z konfigurace. 1. Posune k dalšímu parametru pro konfiguraci a uloží předchozí nastavení parametru. 2. Vybere číslici, kterou chcete upravit. Vyvolená číslice bliká. S každým stiskem tlačítka S začne blikat další číslice směrem do prava. 1. Posune se nahoru k další volbě pro konfiguraci parametru. 2. Navýší hodnotu blikající číslice. 1. Posune se dolů k další volbě pro konfiguraci parametru. 2. Sníží hodnotu blikající číslice. 3. Používá se jako reset.

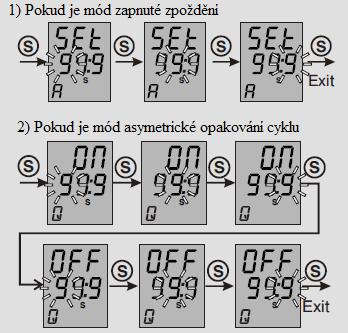

4 Instrukce pro konfiguraci Poznámka: Když stisknete na 3 sekundy tlačítko M, spustíte mód programování, který vidíte níže. Použijte tlačítka / pro pohyb různými funkcemi a rozsahy. Stiskněte S pro výběr funkcí. Jednotka sama opustí programovací mód, pokud nedojde po 60 sekund k žádné aktivitě nebo když stisknete na 3 sekundy tlačítko M. Programování času Set 1. Stiskněte na 5 sekund tlačítko S. 2. Obrazovka displeje bude vypadat jako vpravo a první číslice (MSD) na spodní části bude blikat. 3. Použijte tlačítka / pro navýšení nebo snížení hodnoty. 4. Stiskněte tlačítko S pro výběr a přesun k dalšímu číslu. 5. Jednotka automaticky ukončí programování, jakmile stisknete S na poslední číslici (LSD) Displej vypadá například tak, jak vidíte vpravo. Po 60 sekundách bez aktivity se jednotka sama vypne. Resetování Jednotka vstoupí do resetovacího módu stiskem tlačítka po dobu 5 sekund. Použijte tlačítko pro prohlížení různých voleb a S pro výběr funkce. Základní: NO Jednotka sama opustí programovací mód, pokud nedojde po 60 sekund k žádné aktivitě nebo když stisknete na 5 sekund tlačítko.

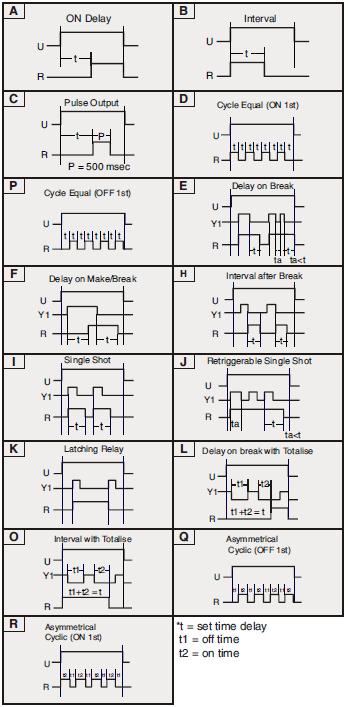

5 Nastavení a stav, když je odpojeno napájení 1) Pokud během práce selže napájení, vypne se displej, výstup a podsvícení. 2) Podsvícení je funkční jen s napájením. 3) LCD se spustí, když stisknete jakékoliv tlačítko. 4) V tomto stavu lze vykonat všechna konfigurační nastavení. 5) Bez napájení se po 60 sekundách nečinnostivypne LCD. 6) Jakmile je napájení funkční, jsou uložena všechna nastavení. Postup času bude spuštěn. Operační módy (odpovídají první ilustraci na předchozí stránce) *t = nastavení časové prodlevy t1 = čas off t2 = čas on Dovozce: GM electronic, spol. s r. o. Křižíkova 147/ Praha 8
