SILOVÁ POWER CHUCKS SKLÍČIDLA A HYDRAULICKÉ VÁLCE

Rozměr: px
Začít zobrazení ze stránky:

Download "SILOVÁ POWER CHUCKS SKLÍČIDLA A HYDRAULICKÉ VÁLCE"

Transkript

1 SILOVÁ SKLÍČIDLA A HYDRAULICKÉ UPÍNACÍ VÁLCE SILOVÁ POWER CHUCKS SKLÍČIDLA A HYDRAULICKÉ VÁLCE POWER CHUCKS zjp@zjp.cz, tel , fax

2 SILOVÁ SKLÍČIDLA Silová sklíčidla BISON jsou vyrobena z výkovků z vysoce jakostní slitinové oceli. Jejich hlavními výhodami jsou vysoká nosnost, přesnost, spolehlivost a životnost. Všechna sklíčidla jsou cementována a kalena na 60 HRC. Těleso a všechny funkční plochy sklíčidla jsou přesně broušené. Díky tomu mají sklíčidla BISON velmi tuhou konstrukci splňující nejvyšší požadavky na přesnost, odolnost, životnost a spolehlivou práci. Zadní víko - mezipříruba Tvrdá horní čelist Tažná matice Těleso Klínové pouzdro T-matice Tvrdá základní čelist Přední víko zjp@zjp.cz, tel , fax

3 SILOVÁ SKLÍČIDLA Velikost sklíčidla 160 mm Celková upínací síla [kn] Max. otáčky [ot/min] Každé sklíčidlo je důkladně otestováno ještě před tím než opustí bránu výrobního podniku. Testujeme upínací sílu a přesnost upínání v souladu se standardy kvality BISON-BIAL, které jsou mnohem více přísnější než standardy normy DIN. Pouze takovému sklíčidlu je dán znak BISON-BIAL. Pro ovládání silových sklíčidel BISON-BIAL můžete zvolit jeden z našich vysoce kvalitních hydraulických válců s průchozím otvorem nebo bez průchozího otvoru. zjp@zjp.cz, tel , fax

4 SILOVÁ SKLÍČIDLA - OBSAH SILOVÁ SKLÍČIDLA bez průchozího otvoru Typ Strana SILOVÁ SKLÍČIDLA BEZ PRŮCHOZÍHO OTVORU - POPIS 100 -ČELISŤOVÉ SKLÍČIDLO - VÁLCOVÉ OSAZENÍ - ZOUBKOVÁNÍ M 101 NÁHRADNÍ DÍLY PRO SKLÍČIDLA TYPU 101-M 10 4-ČELISŤOVÉ SKLÍČIDLO - VÁLCOVÉ OSAZENÍ - ZOUBKOVÁNÍ M 103 NÁHRADNÍ DÍLY PRO SKLÍČIDLA TYPU 604-M 104 UPÍNACÍ SÍLA PRO SKLÍČIDLA TYPU 604-M ČELISŤOVÉ SKLÍČIDLO - VÁLCOVÉ OSAZENÍ - PRO AUTOMATY ČELISŤOVÉ SKLÍČIDLO S KOMPENZACÍ NESOUOSOSTI - VÁLCOVÉ OSAZENÍ - ZOUBKOVÁNÍ NÁHRADNÍ DÍLY PRO SKLÍČIDLA TYPU VLOŽKY CENTROVACÍ PRO SKLÍČIDLA TYPU SILOVÁ SKLÍČIDLA s průchozím otvorem Typ Strana SILOVÁ SKLÍČIDLA S PRŮCHOZÍM OTVOREM - POPIS ČELISŤOVÉ SKLÍČIDLO - VÁLCOVÉ OSAZENÍ - ZOUBKOVÁNÍ K, 405-Z 405-KA, 405-ZA 111 NÁHRADNÍ DÍLY PRO SKLÍČIDLA TYPU 405-K;KA, 405-Z;ZA 113 MEZIPŘÍRUBY PRO SKLÍČIDLA TYPU 405-K, 405-Z ČELISŤOVÉ SKLÍČIDLO - VÁLCOVÉ OSAZENÍ - ZOUBKOVÁNÍ , 405-A 115 NÁHRADNÍ DÍLY PRO SKLÍČIDLA TYPU 405, 405-A 117 MEZIPŘÍRUBY PRO SKLÍČIDLA TYPU 405-K, 405-Z 118 SPECIÁLNÍ VLOŽKY PRO SKLÍČIDLA TYPU 405-K, 405-KA, 405, 405-A, 405-Z, 405-ZA, 405, 405-A TECHNICKÉ ÚDAJE PRO SKLÍČIDLA TYPE 405-K, 405-KA, 405, 405-A, 405-Z, 405-ZA ČELISŤOVÉ SKLÍČIDLO - VÁLCOVÉ OSAZENÍ - ZOUBKOVÁNÍ NÁHRADNÍ DÍLY PRO SKLÍČIDLA TYPU TECHNICKÉ ÚDAJE PRO SKLÍČIDLA TYPU zjp@zjp.cz, tel , fax

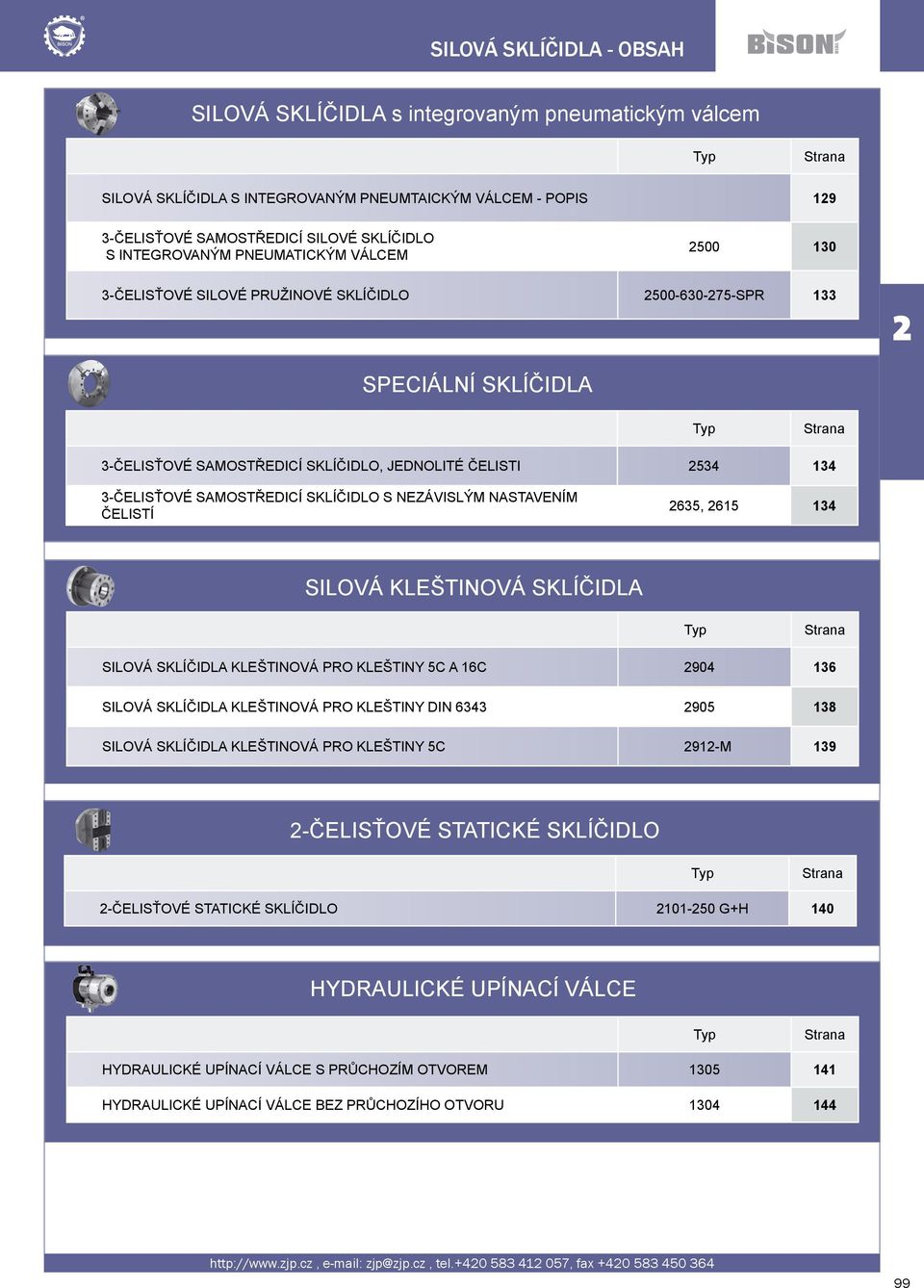

5 SILOVÁ SKLÍČIDLA - OBSAH SILOVÁ SKLÍČIDLA s integrovaným pneumatickým válcem Typ Strana SILOVÁ SKLÍČIDLA S INTEGROVANÝM PNEUMTAICKÝM VÁLCEM - POPIS 19 3-ČELISŤOVÉ SAMOSTŘEDICÍ SILOVÉ SKLÍČIDLO S INTEGROVANÝM PNEUMATICKÝM VÁLCEM ČELISŤOVÉ SILOVÉ PRUŽINOVÉ SKLÍČIDLO SPR 133 SPECIÁLNÍ SKLÍČIDLA Typ Strana 3-ČELISŤOVÉ SAMOSTŘEDICÍ SKLÍČIDLO, JEDNOLITÉ ČELISTI ČELISŤOVÉ SAMOSTŘEDICÍ SKLÍČIDLO S NEZÁVISLÝM NASTAVENÍM ČELISTÍ 635, SILOVÁ KLEŠTINOVÁ SKLÍČIDLA Typ Strana SILOVÁ SKLÍČIDLA KLEŠTINOVÁ PRO KLEŠTINY 5C A 16C SILOVÁ SKLÍČIDLA KLEŠTINOVÁ PRO KLEŠTINY DIN SILOVÁ SKLÍČIDLA KLEŠTINOVÁ PRO KLEŠTINY 5C 91-M 139 -ČELISŤOVÉ STATICKÉ SKLÍČIDLO Typ Strana -ČELISŤOVÉ STATICKÉ SKLÍČIDLO G+H 140 HYDRAULICKÉ UPÍNACÍ VÁLCE Typ Strana HYDRAULICKÉ UPÍNACÍ VÁLCE S PRŮCHOZÍM OTVOREM HYDRAULICKÉ UPÍNACÍ VÁLCE BEZ PRŮCHOZÍHO OTVORU zjp@zjp.cz, tel , fax

6 SILOVÁ SKLÍČIDLA bez průchozího otvoru Vlastnosti:, 3 nebo 4-čelisti Klínový mechanismus pro přenos sil Vysoká nosnost Dlouhá životnost při zachování vlastností sklíčidla Vysoká přesnost upínání Vysoká opakovatelná přesnost upínání Těleso sklíčidla je vyrobeno ze speciální slitinové oceli. Má vysokou tuhost a odolnost vůči opotřebení, lépe odolává silám vzniklých při obrábění a tím prodlužuje i životnost stroje Všechny funkční plochy jsou kalené a přesně broušené. Prodlužují tak životnost sklíčidla se zachováním přesnosti upínání Základní čelist je zajištěna proti vysunutí Přímé mazání základních čelistí Sklíčidlo je vyváženo dle normy DIN 6386 Válcové osazení dle DIN 6353 Použití: Pro přesné obrábění na CNC soustruzích a obráběcích centrech Standardní příslušenství: Upínací šrouby Reverzní horní čelisti jsou kalené a přesně broušené T-matice Klíč pro instalaci sklíčidla Šroub s okem (pro rozměry větší jak 00 mm) Možnosti: Měkké horní čelisti zjp@zjp.cz, tel , fax

7 -ČELISŤOVÉ SKLÍČIDLO - VÁLCOVÉ OSAZENÍ - ZOUBKOVÁNÍ 90 Typ 101-M Standardní příslušenství (viz str. 100) Velikost A B C D H E F 104,8 133,4 171,4 171,4 G 4xM10 4xM1 4xM16 4xM16 H ,5 5,5 J K L M16 M0 M4 M4 M max. (Zdvih pouzdra) 17,5 4 9,5 8 N 5,5 7, O P R H7/g S 3,5,5,5 T 3,5 3,5 3,5 3,5 U 9,5 19,5 1 V X a (Zdvih čelisti) 3,5 5 6,5 6 b min. 6, ,5 55,5 b max ,5 61,5 c min. 9,5 10, c max d M1 M1 M16 M16 e f 51,5 60, g H h Max. průměr při plném vysunutí horních čelistí mm Max. tažná síla kn Max. celková upínací síla kn Max. otáčky ot/min Moment setrvačnosti kgm 0,03 0,10 0, 0,60 Hmotnost bez horních čelistí cca kg Náhradní díly - viz str. 104 Příklad objednávky: M zjp@zjp.cz, tel , fax

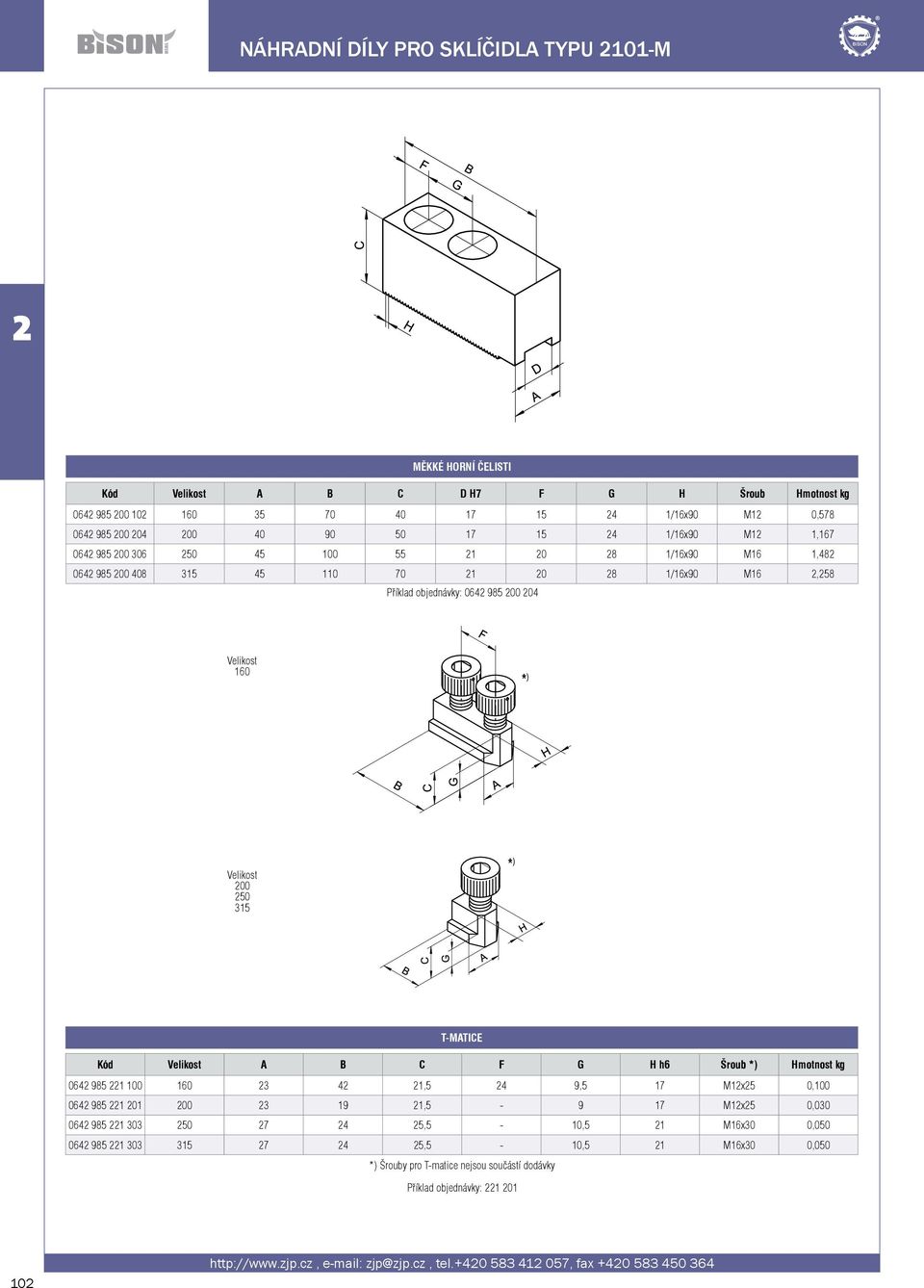

8 NÁHRADNÍ DÍLY PRO SKLÍČIDLA TYPU 101-M MĚKKÉ HORNÍ ČELISTI Kód Velikost A B C D H7 F G H Šroub Hmotnost kg /16x90 M1 0, /16x90 M1 1, /16x90 M16 1, /16x90 M16,58 Příklad objednávky: Velikost 160 * ) Velikost * ) T-MATICE Kód Velikost A B C F G H h6 Šroub *) Hmotnost kg ,5 4 9,5 17 M1x5 0, , M1x5 0, ,5-10,5 1 M16x30 0, ,5-10,5 1 M16x30 0,050 *) Šrouby pro T-matice nejsou součástí dodávky Příklad objednávky: zjp@zjp.cz, tel , fax

9 4-ČELISŤOVÉ SKLÍČIDLO - VÁLCOVÉ OSAZENÍ - ZOUBKOVÁNÍ 90 Typ 604-M Standardní příslušenství (viz str. 100) Velikost A B C D H E F 104,8 133,4 171,4 171,4 G 4xM10 4xM1 4xM16 4xM16 H ,5 5,5 J K L M16 M0 M4 M4 M max. (Zdvih pouzdra) 19 3,5 8 7 N 44 53, O P 3, R H7/g S T,5,5,5,5 X a (Zdvih čelisti) 3, b min. 6, ,5 55,5 b max ,5 61,5 c min. 9,5 10, c max d M1 M1 M16 M16 e 4 4,5 3 3 f 51,5 60, g H h Max. průměr při plném vysunutí horních čelistí mm Max. tažná síla kn Max. celková upínací síla kn Max. otáčky ot/min Moment setrvačnosti kgm 0,03 0,10 0, 0,60 Hmotnost bez horních čelistí cca kg Náhradní díly - viz str. 106 Příklad objednávky: M zjp@zjp.cz, tel , fax

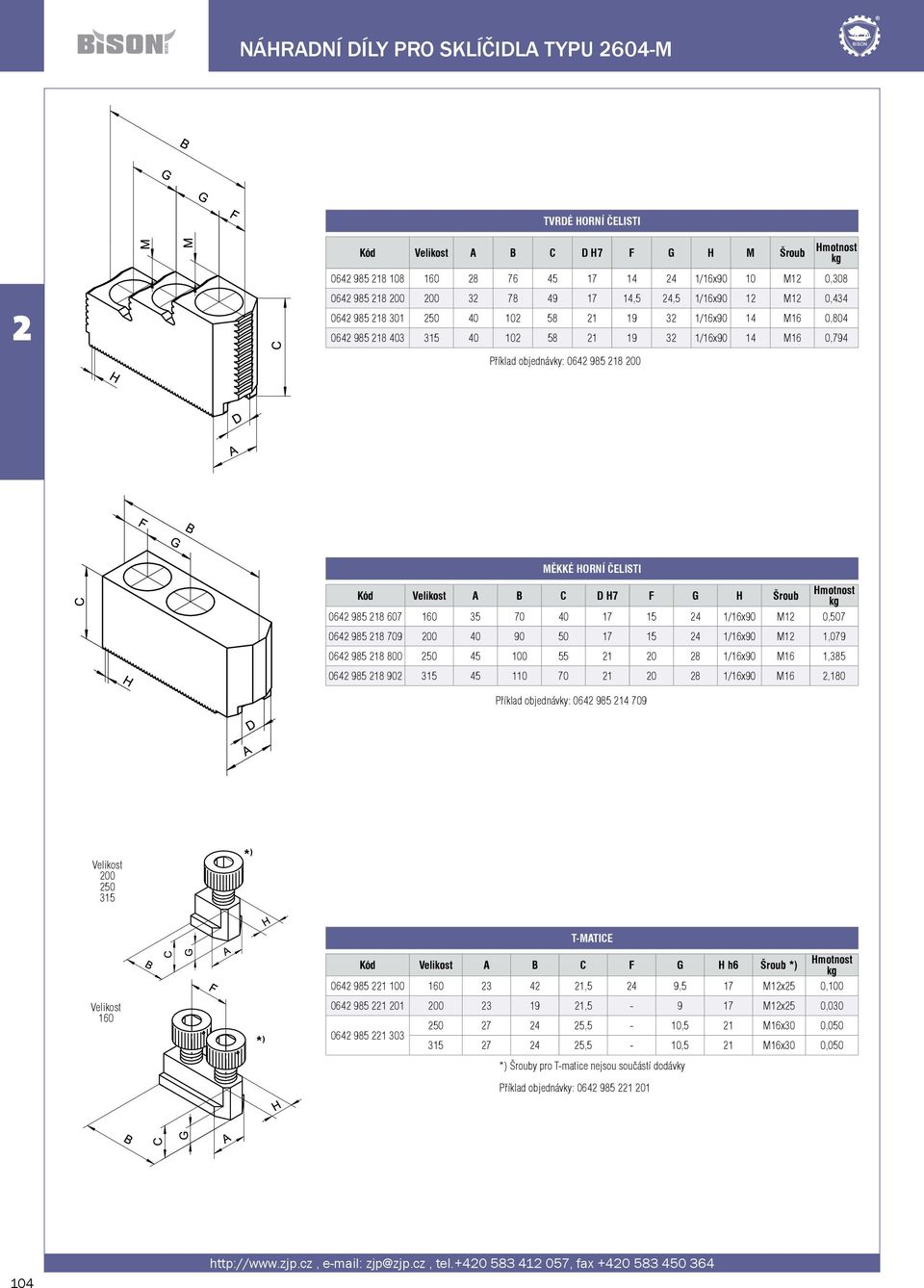

10 NÁHRADNÍ DÍLY PRO SKLÍČIDLA TYPU 604-M TVRDÉ HORNÍ ČELISTI Kód Velikost A B C D H7 F G H M Šroub Hmotnost kg /16x90 10 M1 0, ,5 4,5 1/16x90 1 M1 0, /16x90 14 M16 0, /16x90 14 M16 0,794 Příklad objednávky: MĚKKÉ HORNÍ ČELISTI Kód Velikost A B C D H7 F G H Šroub Hmotnost kg /16x90 M1 0, /16x90 M1 1, /16x90 M16 1, /16x90 M16,180 Příklad objednávky: Velikost * ) Velikost 160 * ) T-MATICE Kód Velikost A B C F G H h6 Šroub *) Hmotnost kg ,5 4 9,5 17 M1x5 0, , M1x5 0, ,5-10,5 1 M16x30 0, ,5-10,5 1 M16x30 0,050 *) Šrouby pro T-matice nejsou součástí dodávky Příklad objednávky: zjp@zjp.cz, tel , fax

11 PŘESNOST UPÍNÁNÍ SKLÍČIDLA TYPU 604-M PŘESNOST UPÍNÁNÍ (mm) Velikost d L d d k 0,05 0,06 0,06 0,08 0,08 0,10 0,10 n 0,04 0,05 0,05 0,06 0,06 0,07 0,07 p 0,01 0,01 0,01 0,01 0,01 0,01 0, zjp@zjp.cz, tel , fax

12 3-ČELISŤOVÉ SKLÍČIDLO - VÁLCOVÉ OSAZENÍ - PRO AUTOMATY Typ 406 Standardní příslušenství (viz str. 100) Velikost A B C -0, D H E F G 3 x M1 3 x M16 3 x M0 H 0 9,5 36 J K M0 M4 M4 L max. (Zdvih pouzdra) 4,8 30,3 30,3 M M6 M8 M8 S a (Zdvih čelisti) 3,5 5 5 b max. 5,1 63,7 76 c g d x M1 x 0 x M1 x 0 x M1 x 6 d1 4 x M8 x 15 4 x M8 x 15 4 x M8 x 0 e 1, f 47 54,5 71,5 g H h j k max Max. tažná síla kn Max. celková upínací síla kn Max. otáčky ot/min Moment setrvačnosti kgm 0,03 0,1 0, Hmotnost bez horních čelistí cca kg 9, Sklíčidlo je dodáváno bez horních tvrdých čelistí Příklad objednávky: zjp@zjp.cz, tel , fax

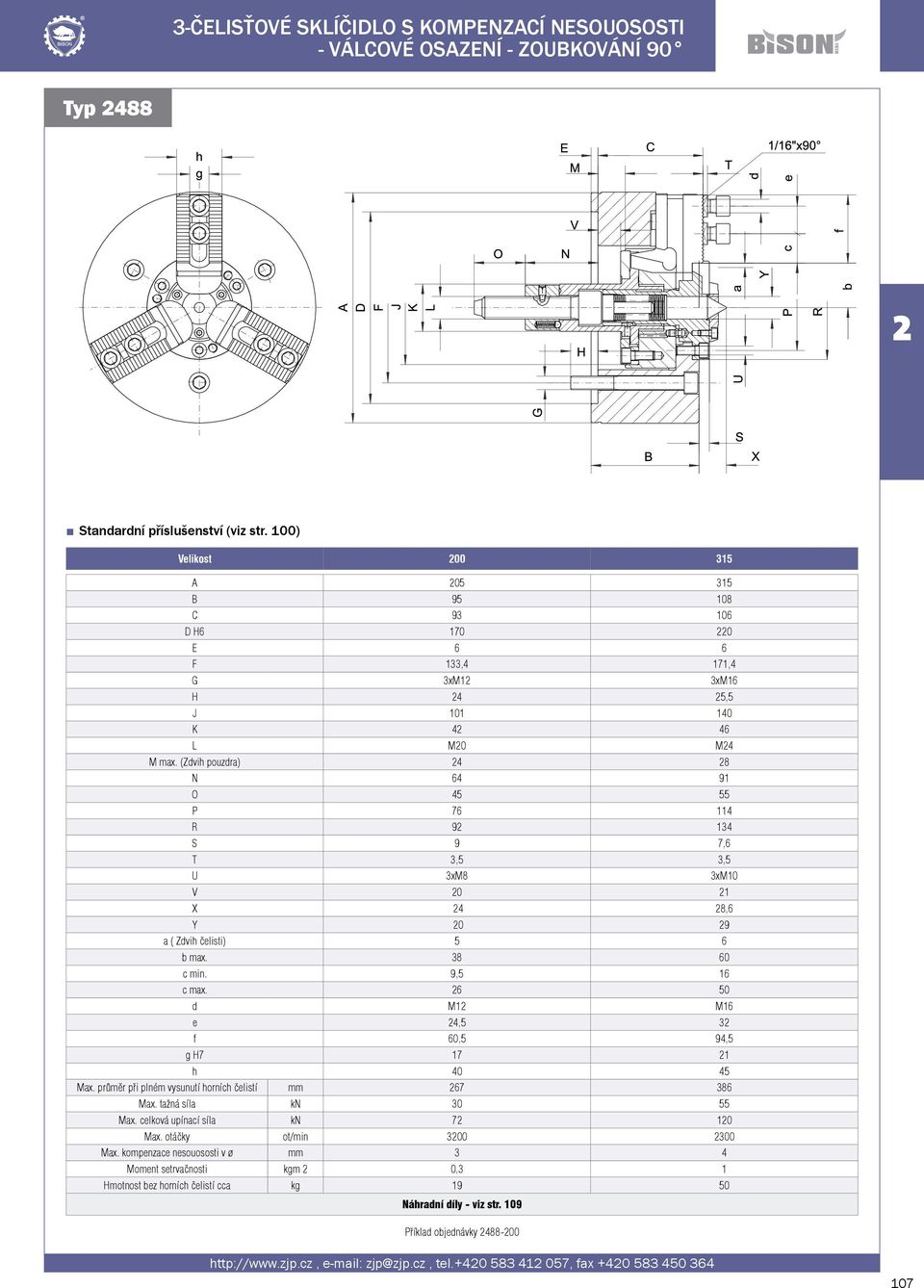

13 3-ČELISŤOVÉ SKLÍČIDLO S KOMPENZACÍ NESOUOSOSTI - VÁLCOVÉ OSAZENÍ - ZOUBKOVÁNÍ 90 Typ 488 Standardní příslušenství (viz str. 100) Velikost A B C D H E 6 6 F 133,4 171,4 G 3xM1 3xM16 H 4 5,5 J K 4 46 L M0 M4 M max. (Zdvih pouzdra) 4 8 N O P R S 9 7,6 T 3,5 3,5 U 3xM8 3xM10 V 0 1 X 4 8,6 Y 0 9 a ( Zdvih čelisti) 5 6 b max c min. 9,5 16 c max d M1 M16 e 4,5 3 f 60,5 94,5 g H h Max. průměr při plném vysunutí horních čelistí mm Max. tažná síla kn Max. celková upínací síla kn 7 10 Max. otáčky ot/min Max. kompenzace nesouososti v ø mm 3 4 Moment setrvačnosti kgm 0,3 1 Hmotnost bez horních čelistí cca kg Náhradní díly - viz str. 109 Příklad objednávky zjp@zjp.cz, tel , fax

14 NÁHRADNÍ DÍLY PRO SKLÍČIDLA TYPU 488 TVRDÉ HORNÍ ČELISTI Kód Velikost A B C D H7 F G H M Šroub Hmotnost kg ,5 4,5 1/16x90 1 M1 0, /16x90 14 M16 0,80 Příklad objednávky: MĚKKÉ HORNÍ ČELISTI Kód Velikost A B C D H7 F G H Šroub Hmotnost kg /16x90 M1 1, /16x90 M16,10 Příklad objednávky: Velikost * ) T-MATICE Kód Velikost A B C F G H h6 Šroub *) Hmotnost kg , M1x5 0, ,5-10,5 1 M16x30 0,050 *) Šrouby pro T-matice nejsou součástí dodávky Příklad objednávky: zjp@zjp.cz, tel , fax

15 STŘEDICÍ VLOŽKY PRO SKLÍČIDLA TYPU 488 Středicí vložka s odpruženým hrotem Velikost Kód A 0 9 B C D K6 9, 134 E 8,5 11 F G 45 6 H 9 13 M 3xM5 3xM5 Y h Středicí vložka s pevným hrotem Velikost Kód A B C D K6 9, 134 E 8,5 11 F Y h Držák pružinového hrotu Velikost Kód A B 8 10 C 8,8 14 D E 33 F 45 6 M 3xM5 3xM5 Středicí vložka Velikost Kód B C D k6 9, 134 E 8,5 11 Y h Příklad objednávky: KOMPENZACE NESOUOSOSTI POVRCHU OBROBKU povrch upínaný česlistmi sklíčidla nesouosost povrchu - radiální ustavení přesunutím čelistí obráběný povrch středěný v hrotech zjp@zjp.cz, tel , fax

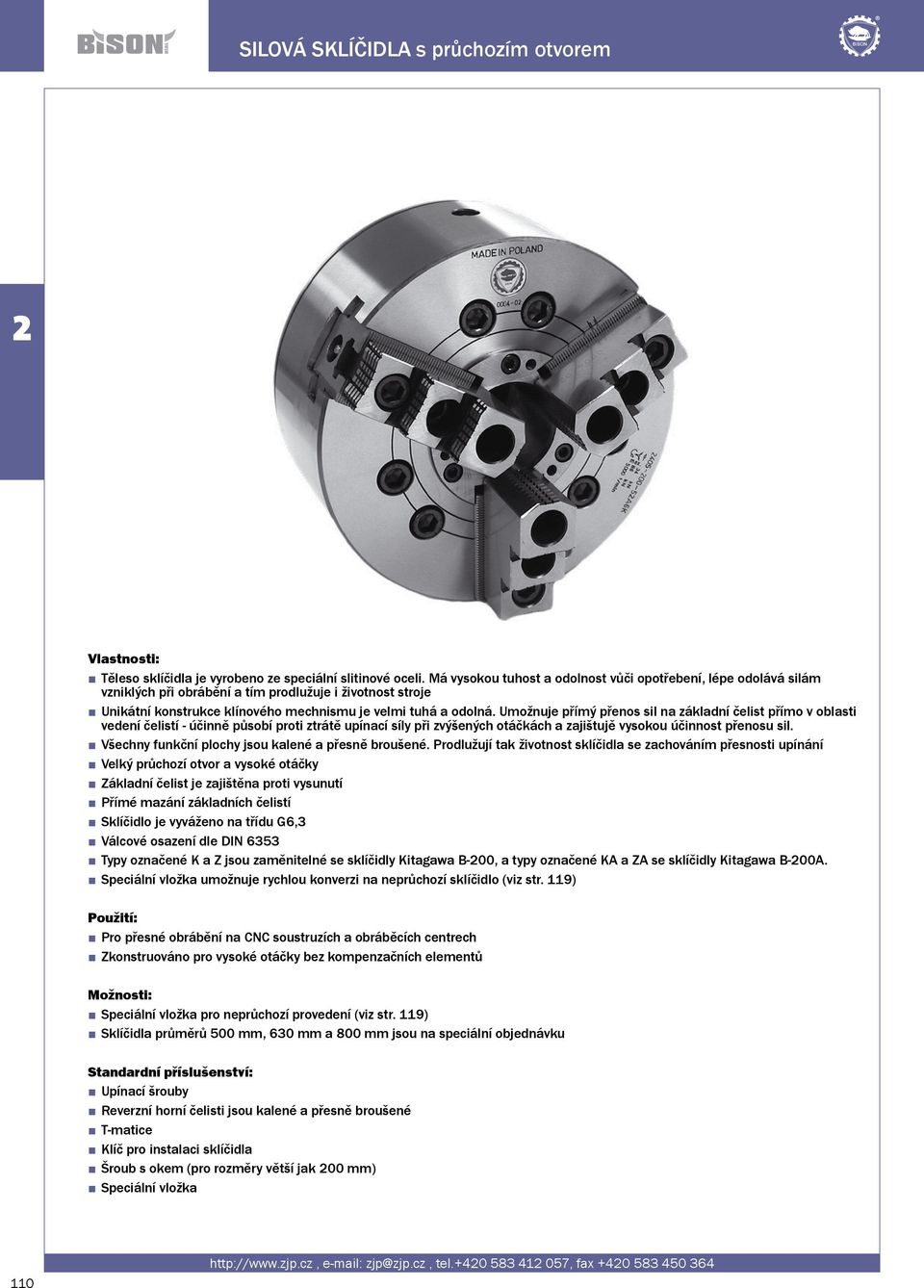

16 SILOVÁ SKLÍČIDLA s průchozím otvorem Vlastnosti: Těleso sklíčidla je vyrobeno ze speciální slitinové oceli. Má vysokou tuhost a odolnost vůči opotřebení, lépe odolává silám vzniklých při obrábění a tím prodlužuje i životnost stroje Unikátní konstrukce klínového mechnismu je velmi tuhá a odolná. Umožnuje přímý přenos sil na základní čelist přímo v oblasti vedení čelistí - účinně působí proti ztrátě upínací síly při zvýšených otáčkách a zajištujě vysokou účinnost přenosu sil. Všechny funkční plochy jsou kalené a přesně broušené. Prodlužují tak životnost sklíčidla se zachováním přesnosti upínání Velký průchozí otvor a vysoké otáčky Základní čelist je zajištěna proti vysunutí Přímé mazání základních čelistí Sklíčidlo je vyváženo na třídu G6,3 Válcové osazení dle DIN 6353 Typy označené K a Z jsou zaměnitelné se sklíčidly Kitagawa B-00, a typy označené KA a ZA se sklíčidly Kitagawa B-00A. Speciální vložka umožnuje rychlou konverzi na neprůchozí sklíčidlo (viz str. 119) Použití: Pro přesné obrábění na CNC soustruzích a obráběcích centrech Zkonstruováno pro vysoké otáčky bez kompenzačních elementů Možnosti: Speciální vložka pro neprůchozí provedení (viz str. 119) Sklíčidla průměrů 500 mm, 630 mm a 800 mm jsou na speciální objednávku Standardní příslušenství: Upínací šrouby Reverzní horní čelisti jsou kalené a přesně broušené T-matice Klíč pro instalaci sklíčidla Šroub s okem (pro rozměry větší jak 00 mm) Speciální vložka zjp@zjp.cz, tel , fax

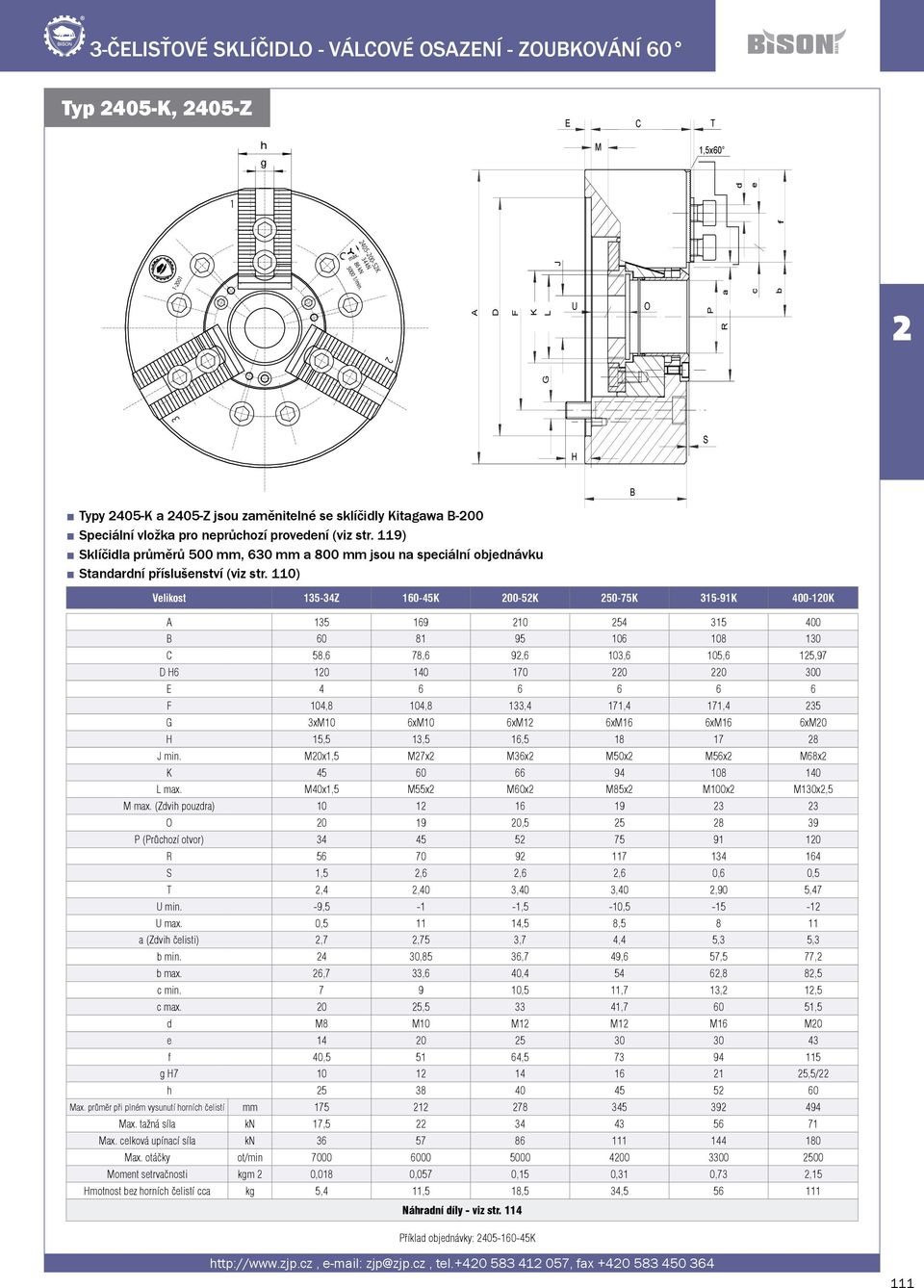

17 3-ČELISŤOVÉ SKLÍČIDLO - VÁLCOVÉ OSAZENÍ - ZOUBKOVÁNÍ 60 Typ 405-K, 405-Z E C T h g M 1,5x60 J f d e K 34 kn 86 kn /min. max A D F K L U O P a R c b G 3 H S B Typy 405-K a 405-Z jsou zaměnitelné se sklíčidly Kitagawa B-00 Speciální vložka pro neprůchozí provedení (viz str. 119) Sklíčidla průměrů 500 mm, 630 mm a 800 mm jsou na speciální objednávku Standardní příslušenství (viz str. 110) Velikost Z K 00-5K 50-75K K K A B C 58,6 78,6 9,6 103,6 105,6 15,97 D H E F 104,8 104,8 133,4 171,4 171,4 35 G 3xM10 6xM10 6xM1 6xM16 6xM16 6xM0 H 15,5 13,5 16, J min. M0x1,5 M7x M36x M50x M56x M68x K L max. M40x1,5 M55x M60x M85x M100x M130x,5 M max. (Zdvih pouzdra) O , P (Průchozí otvor) R S 1,5,6,6,6 0,6 0,5 T,4,40 3,40 3,40,90 5,47 U min. -9,5-1 -1,5-10, U max. 0, ,5 8, a (Zdvih čelisti),7,75 3,7 4,4 5,3 5,3 b min. 4 30,85 36,7 49,6 57,5 77, b max. 6,7 33,6 40,4 54 6,8 8,5 c min ,5 11,7 13, 1,5 c max. 0 5, , ,5 d M8 M10 M1 M1 M16 M0 e f 40, , g H ,5/ h Max. průměr při plném vysunutí horních čelistí mm Max. tažná síla kn 17, Max. celková upínací síla kn Max. otáčky ot/min Moment setrvačnosti kgm 0,018 0,057 0,15 0,31 0,73,15 Hmotnost bez horních čelistí cca kg 5,4 11,5 18,5 34, Náhradní díly - viz str. 114 Příklad objednávky: K zjp@zjp.cz, tel , fax

18 3-ČELISŤOVÉ SKLÍČIDLO - PŘÍMÉ UPNUTÍ NA VŘETENO TYPU A - ZOUBKOVÁNÍ 60 Typ 405-KA, 405-ZA C T h g M 1,5x60 f d e KA 34 kn 86 kn /min. max. A F D J K L U O P a R c b 3 G S H Typy 405-KA a 405-ZA jsou zaměnitelné se sklíčidly Kitagawa B-00A Speciální vložka pro neprůchozí provedení (viz str. 119) Sklíčidla průměrů 500 mm, 630 mm a 800 mm jsou na speciální objednávku Standardní příslušenství (viz str. 110) E B Velikost ZA KA5 00-5KA KA KA KA11 A B C 75,6 93,6 109,6 11,6 13,6 149,97 D 8,563 8, , , , ,869 E F 104,8 104,8 133,4 171,4 171,4 35 G 3xM10 6xM10 6xM1 6xM16 6xM16 6xM0 H 13,5 13,5 19, J min. M0x1,5 M7x M36x M50x M56x M68x K L max. M40x1,5 M55x M60x M85x M100x M130x,5 M max. (Zdvih pouzdra) O , P (Průchozí otvor) R S 1,5,6,6,6 0,6 0,5 T,4,40 3,40 3,40,90 5,47 U min. 7, ,5 7,5 3 1 U max. 17,5 6 31,5 6, a (Zdvih čelisti),7,75 3,7 4,4 5,3 5,3 b min. 4 30,85 36,7 49,6 57,5 77, b max. 6,7 33,6 40,4 54 6,8 8,5 c min ,5 11,7 13, 1,5 c max. 0 5, , ,5 d M8 M10 M1 M1 M16 M0 e f 40, , g H ,5/ h Max. průměr při plném vysunutí horních čelistí mm Max tažná síla kn 17, Max. celková upínací síla kn Max. otáčky ot/min Moment setrvačnosti kgm 0,019 0,06 0,16 0,33 0,76,38 Hmotnost bez horních čelistí cca kg 6,4 1,5 0 37, ,5 Náhradní díly - viz str Příklad objednávky: K zjp@zjp.cz, tel , fax

19 NÁHRADNÍ DÍLY PRO SKLÍČIDLA TYPU 405-K;KA, 405-Z;ZA TVRDÉ HORNÍ ČELISTI Kód Velikost A B C D H7 F G H M Šroub Hmotnost kg ,5 x M8 0, ,5 0 1,5 x M10 0, ,5 5 1,5 x 60 1 M1 0, ,5 x M1 1, ,5 x M16 1, , ,5 x M0,16 Příklad objednávky: MĚKKÉ HORNÍ ČELISTI Kód Velikost A B C D H7 F G H Šroub Hmotnost kg ,5 x 60 M8 0, ,5 x 60 M10 0, ,5 x 60 M1 0, ,5 x 60 M1 1, ,5 x 60 M16 1,750 Příklad objednávky: T-MATICE * ) Kód Velikost A B C F G H h6 Šroub *) Hmotnost kg ,5 10 M8x16 0, , ,5 0 7,5 1 M10x0 0, ,5 46,5 0,5 5 8,5 14 M1x5 0, ,5 51 1,5 30 8,5 16 M1x30 0, , ,5 1 M16x30 0, ,5 M0x40 0,380 *) Šrouby pro T-matice nejsou součástí dodávky Příklad objednávky: zjp@zjp.cz, tel , fax

20 MEZIPŘÍRUBY PRO SKLÍČIDLA TYPU 405-K, 405-Z Typ 813 Typ /5Z /5K /6K /8K /11K Velikost sklíčidla Zakončení vřetene stroje - DIN 5506 A5 A5 A6 A8 A11 B F B A 8,563 8, , , ,869 B B 7 79, ,1 19,8 C 104,8 104,8 133,4 171,4 35 C D 3xM10 6xM10 6xM1 6xM16 6xM0 D 1 3xM6 3xM6 3xM6 3xM8 3xM10 L 13,5 13,5 19,5 0 4 L T Hmotnost [kg] 1,1 1,5,3 4, 9,6 Typ /5K /6K /6K Velikost sklíčidla Zakončení vřetene stroje A5 A6 A6 B F B A 8, , ,375 B B 79, C 104,8 133,4 133,4 C 1 133,4 171,4 171,4 C D 6xM10 6xM1 6xM1 D 1 6xM1 6xM16 6xM16 D 3xM8 3xM8 3xM8 E L T X - 10,5 15,5 Hmotnost [kg],5 5, 6, Příklad objednávky: /5K zjp@zjp.cz, tel , fax

21 3-ČELISŤOVÉ SKLÍČIDLO - PŘÍMÉ UPNUTÍ NA VŘETENO TYPU A - ZOUBKOVÁNÍ 90 Typ 405 h g E M C T 315 1/16"x /3"x90 d e 1 f kn 86 kn /min. max. a c b J A D F K L U O P R G 3 H S B Speciální vložka pro neprůchozí provedení (viz str. 119) Sklíčidla průměrů 500 mm, 630 mm a 800 mm jsou na speciální objednávku Standardní příslušenství (viz str. 110) Velikost A B C 78,70 9,70 103,70 105,70 16, D H E F 104,8 133,4 171,4 171,4 35 G 6xM10 6xM1 6xM16 6xM16 6xM0 H 13,5 16, J min. M7x M36x M50x M56x M68x K L max. M55x M60x M85x M100x M130x,5 M max. (Zdvih pouzdra) 16, O 19 0, P (Průchozí otvor) R S,6,6,6 0,6 0,5 T 3,30 3,80 3,80 3,80 4,3 U min , U max ,5 8, a ( Zdvih čelisti) 3, ,85 b min. 30,1 35, ,8 74,65 b max. 33,6 40,4 54 6,8 8,5 c min. 9 9,5 1,4 1,5 15 c max d M1 M1 M16 M16 M0 e 4 4, f 51 64, g H ,5 h Max. průměr při plném vysunutí horních čelistí mm Max. tažná síla kn Max. celková upínací síla kn Max. otáčky ot/min Moment setrvačnosti kgm 0,057 0,15 0,31 0,73,15 Hmotnost bez horních čelistí cca kg 11, ,5 55,5 107,5 Náhradní díly - viz str Příklad objednávky: zjp@zjp.cz, tel , fax

22 3-ČELISŤOVÉ SKLÍČIDLO - PŘÍMÉ UPNUTÍ NA VŘETENO TYPU A - ZOUBKOVÁNÍ 90 Typ 405-A M C T 315 1/16"x /3"x90 h g d f e 1 J kn 86 kn /min A6 A F D K L U O P a R c b max. 3 G S H Speciální vložka pro neprůchozí provedení (viz str. 119) Sklíčidla průměrů 500 mm, 630 mm a 800 mm jsou na speciální objednávku Standardní příslušenství (viz str. 110) E B Velikost A5 00-5A A A A11 A B C 96,7 115,7 138,7 14,7 170, D 8, , , , ,869 E F 104,8 133,4 171,4 171,4 35 G 6xM10 6xM1 6xM16 6xM16 6xM0 H 10,5 13, J min. M7x M36x M50x M56x M68x K L max. M55x M60x M85x M100x M130x,5 M max. (Zdvih pouzdra) 16, O 19 0, P (Průchozí otvor) R S,6,6,6 0,6 0,5 T 3,30 3,80 3,80 3,80 4,3 U min ,5 16, U max. 9 37,5 43, a (Zdvih čelisti) 3, ,85 b min. 30,1 35, ,8 74,65 b max. 33,6 40,4 54 6,8 8,5 c min. 9 9,5 1,4 1,5 15 c max d M1 M1 M16 M16 M0 e 4 4, f 51 64, g H ,5 h Max. průměr při plném vysunutí horních čelistí mm Max. tažná síla kn Max. celková upínací síla kn Max. otáčky ot/min Moment setrvačnosti kgm 0,06 0,16 0,33 0,76,38 Hmotnost bez horních čelistí cca kg 1,8 19, ,5 1,5 Náhradní díly - viz str Příklad objednávky: A zjp@zjp.cz, tel , fax

23 NÁHRADNÍ DÍLY PRO SKLÍČIDLA TYPU 405, 405-A TVRDÉ HORNÍ ČELISTI Kód Velikost A B C D H7 F G H M Šroub Hmotnost kg /16x90 10 M1 0, ,5 4,5 1/16x90 1 M1 0, /16x90 14 M16 0, /16x90 14 M16 0, , /3x90 18 M0,155 Příklad objednávky: MĚKKÉ HORNÍ ČELISTI Kód Velikost A B C D H7 F G H Šroub Hmotnost kg /16x90 M1 0, /16x90 M1 1, /16x90 M16 1, /16x90 M16,10 Příklad objednávky: Velikost 160 * ) Velikost * ) T-MATICE Kód Velikost A B C F G H h6 Šroub *) Hmotnost kg ,5 4 9,5 17 M1x5 0, , M1x5 0, ,5-10,5 1 M16x30 0, ,5-10,5 1 M16x30 0, ,5 M0x40 0,090 *) Šrouby pro T-matice nejsou součástí dodávky Příklad objednávky: zjp@zjp.cz, tel , fax

24 MEZIPŘÍRUBY PRO SKLÍČIDLA TYPU 405 Typ 813 Typ / / / / /11 Velikost sklíčidla Zakončení vřetene stroje - DIN 5506 A5 A6 A8 A8 A11 B F B A 8, , , , ,869 B B 79, ,1 136,1 145 C 104,8 133,4 171,4 171,4 35 C D 6xM10 6xM1 6xM16 6xM16 6xM0 D 1 3xM6 3xM6 3xM8 3xM8 3xM10 L 10,5 13, L T E X 3 6,5 7, Hmotnost [kg] 1,7,8 6,5 7,3 17, Typ / / /6 Velikost sklíčidla Zakončení vřetene stroje A5 A6 A6 B F B A 8, , ,375 B B 79, C 104,8 133,4 133,4 C 1 133,4 171,4 171,4 C D 6xM10 6xM1 6xM1 D 1 6xM1 6xM16 6xM16 D 3xM8 3xM8 3xM8 E L T X 6,5 7,5 0 Hmotnost [kg] 3 5,8 7 Příklad objednávky: / zjp@zjp.cz, tel , fax

25 SPECIÁLNÍ VLOŽKA PRO SKLÍČIDLA TYPU 405, 405-A, 405-K, 405-KA, 405-Z, 405-ZA Typ 404 Typ 405; 405-A; 405-K; 405-KA; 405-Z; 405-ZA Velikost D P K M M1 M16 M0 M4 M4 M4 N 5,5 5,5 7, O Příklad objednávky: Speciální vložka pro silová sklíčidla s průchozím otvorem umožnuje jednoduchou konverzi na sklíčidlo bez průchozího otvoru Sada obsahuje 1) Kryt pro upnutí z přední strany, nahradí kryt kterým je sklíčidlo vybaveno ve variantě s průchozím otvorem. ) Speciální šroub pro připojení tažné matice silového sklíčidla s tažnou tyčí ovládacího válce Sady jsou dostupné ve velikostech odpovídajících velikosti sklíčidla zjp@zjp.cz, tel , fax

26 Tažná matice - se závitem TAŽNÉ MATICE PRO SKLÍČIDLA TYPU 405-K, 405-KA, 405, 405-A, 405-Z, 405-ZA L L 1 Kód Velikost sklíčidla L L M38x1, M38x M40x1, M40x M4x1, M55x1, M4x M50x1, M55x M50x1, M55x1, M60x1, M50x M55x M60x M60x1, M85x1, M60x M80x M85x M100x1, M100x Příklad objednávky: ,5 8 11,6 3 19,5 Tažná matice - polotovar (bez závitu) J L Kód Velikost sklíčidla J L M0x1,5 15, ø1 35, M7x ø M36x 11, ø30 31, M50x ø M56x 19, ø50 39,5 10 Příklad objednávky: zjp@zjp.cz, tel , fax

27 TECHNICKÉ ÚDAJE PRO SKLÍČIDLA TYPU 405-K, 405-KA, 405, 405-A, 405-Z, 405-ZA CHARAKTERISTIKA UPÍNACÍ SÍLY ZA ROTACE SILOVÉHO SKLÍČIDLA 40 Velikost sklíčidla 135 mm 60 Velikost sklíčidla 160 mm Celková upínací síla [kn] kN 17.5kN Celková upínací síla [kn] kN kn Max. otáčky [ot/min] Max. otáčky [ot/min] 6000 Celková upínací síla [kn] Velikost sklíčidla 00 mm 34kN 15kN Max. otáčky [ot/min] Celková upínací síla [kn] kN 15kN Velikost sklíčidla 50 mm Max. otáčky [ot/min] Celková upínací síla [kn] Velikost sklíčidla 315 mm 55kN 15kN 15kN Celková upínací síla [kn] kN 55kN Velikost sklíčidla 400 mm Max. otáčky [ot/min] Max. otáčky [ot/min] zjp@zjp.cz, tel , fax

28 TECHNICKÉ ÚDAJE PRO SKLÍČIDLA TYPU 405-K, 405-KA, 405, 405-A, 405-Z, 405-ZA ROZSAH UPÍNÁNÍ S TVRDÝMI HORNÍMI ČELISTMI Velikost d1 d d3 d4 d5 d6 d PŘESNOST UPÍNÁNÍ Velikost Z K 00-5 K K K K d L d d k 0,0 0,0 0,05 0,03 0,04 0,05 n 0,0 0,0 0,0 0,03 0,03 0,04 p 0,01 0,01 0,01 0,01 0,01 0, zjp@zjp.cz, tel , fax

29 SILOVÁ SKLÍČIDLA s velkým průchozím otvorem Vlastnosti: Těleso sklíčidla je vyrobeno ze speciální slitinové oceli. Má vysokou tuhost a odolnost vůči opotřebení, lépe odolává silám vzniklých při obrábění a tím prodlužuje i životnost stroje Unikátní konstrukce klínového mechnismu je velmi tuhá a odolná. Umožnuje přímý přenos sil na základní čelist přímo v oblasti vedení čelistí - účinně působí proti ztrátě upínací síly při zvýšených otáčkách a zajištujě vysokou účinnost přenosu sil. Všechny funkční plochy jsou kalené a přesně broušené. Prodlužují tak životnost sklíčidla se zachováním přesnosti upínání Velký průchozí otvor a vysoké otáčky Základní čelist je zajištěna proti vysunutí Přímé mazání základních čelistí Sklíčidlo je vyváženo na třídu G6,3 Válcové osazení dle DIN 6353 Použití: Pro přesné obrábění na CNC soustruzích a obráběcích centrech Možnosti: Sklíčidla průměrů 500 mm, 630 mm a 800 mm jsou na speciální objednávku Standardní příslušenství: Upínací šrouby Reverzní horní čelisti jsou kalené a přesně broušené T-matice Klíč pro instalaci sklíčidla Šroub s okem (pro rozměry větší jak 00 mm) zjp@zjp.cz, tel , fax

30 3-ČELISŤOVÉ SKLÍČIDLO - VÁLCOVÉ OSAZENÍ - ZOUBKOVÁNÍ 90 Typ 409 Standardní příslušenství (viz str. 13) Velikost A B C D H E F 104,8 133,4 171,4 171,4 G 3xM10 3xM1 3xM16 3xM16 H 17 5,5 5,5 J K M5x1,5 M75x M100x M100x M max. (Zdvih pouzdra) ,5 0,5 N 10 9,5 10,5 10,5 O P H T,5 3,5 3,5 3,5 a (Zdvih čelisti) 3, b min. 33,5 4,5 57,5 57,5 b max ,5 6,5 6,5 c min. 7,5 9, 10,8 10, c max. 3,5 31,5 31,5 61 d M10 M1 M1 M1 e ,5 4,5 f 45,8 57, 6 94,5 g H h Max. průměr při plném vysunutí horních čelistí mm Max. tažná síla kn Max. celková upínací síla kn Max. otáčky ot/min Moment setrvačnosti kgm 0,05 0,10 0,30 0,74 Hmotnost bez horních čelistí cca kg Náhradní díly - viz str. 14 Příklad objednávky: zjp@zjp.cz, tel , fax

31 3-ČELISŤOVÉ SKLÍČIDLO - VÁLCOVÉ OSAZENÍ - ZOUBKOVÁNÍ 90 Typ 409 Typ A4 Typ Rozsah upínání mm Max. průměr při plném vysunutí horních čelistí mm 170 Max. tažná síla kn 5 Max. celková upínací síla kn 55 Max. otáčky ot/min 8000 Moment setrvačnosti kgm 0,015 Hmotnost bez horních čelistí cca kg 7 Měkké horní čelisti - objednávací kód Příklad objednávky: zjp@zjp.cz, tel , fax

32 NÁHRADNÍ DÍLY PRO SKLÍČIDLA TYPU 409 TVRDÉ HORNÍ ČELISTI Kód Velikost A B C D H7 F G H M Šroub Hmotnost kg ,5 18,0 1/16x90 10 M10 0, ,0 4,0 1/16x90 10 M1 0, ,5 4,5 1/16x90 1 M1 0, ,5 4,5 1/16x90 1 M1 0, / ,0 3,0 1/16x90 14 M16 0,83 Příklad objednávky: MĚKKÉ HORNÍ ČELISTI Kód Velikost A B C D H7 F G H Šroub Hmotnost kg /16x90 M10 0, /16x90 M1 0, /16x90 M1 1, /16x90 M1 1, / /16x90 M1 1,430 Příklad objednávky: * ) Velikost Velikost /300 * ) T-MATICE Kód Velikost A B C F G H h6 Šroub *) Hmotnost kg , ,5 1 M10x0 0, ,5 4 9,5 17 M1x5 0, ,5-9,0 17 M1x5 0, ,5-9,0 17 M1x5 0, / ,5-10,5 1 M16x30 0,050 *) Šrouby pro T-matice nejsou součástí dodávky Příklad objednávky: SPECIALNÍ TVRDÉ HORNÍ ČELISTI Kód Velikost A B C D H7 F G H M Šroub Hmotnost kg ,0 1/16x90 10 M10 0, ,0 1/16x90 10 M1 0, ,5 1/16x90 1 M1 0, ,5 1/16x90 1 M1 0, / ,0 1/16x90 14 M16 1,170 Příklad objednávky: zjp@zjp.cz, tel , fax

33 TECHNICKÉ ÚDAJE PRO SKLÍČIDLA TYPU 409 UPÍNACÍ SÍLA PRO SKLÍČIDLA TYPU 409 CHARAKTERISTIKA UPÍNACÍ SÍLY CELKOVÁ UPÍNACÍ SÍLA Pokles upínací síly při rotaci sklíčidla byl ověřen u sklíčidel s tvrdými horními čelistmi. Ve velké míře závisí na počátečních hodnotách upínacích sil, kdy se otáčky sklíčidla rovnají nule. Pro dosažení uvedené celkové upínací síly musí být sklíčidlo v dobrém technickém stavu Horní křivka - minimální odstředivá síla působící na čelist. Dolní křivka - maximální odstředivá síla působící na čelist. Příklad: pro sklíčidlo 409 velikosti 315 a při tažné síle 50 kn, je celková upínací síla přibližně 117 kn. Celková upínací síla [dan] Velikost sklíčidla [mm] Otáčky [ot/min] Upínací síla [dan] ROZSAH UPÍNÁNÍ PRO SKLÍČIDLA TYPU 409 Velikost sklíčidla /300 d d d d d d d d d zjp@zjp.cz, tel , fax

34 TECHNICKÉ ÚDAJE PRO SKLÍČIDLA TYPU 409 PŘESNOST UPÍNÁNÍ PRO SKLÍČIDLA TYPU 409 PŘESNOST UPÍNÁNÍ (mm) Velikost d L d d k 0,04 0,05 0,06 0,06 0,08 n 0,035 0,04 0,05 0,05 0,06 p 0,01 0,01 0,01 0,01 0, zjp@zjp.cz, tel , fax

35 SILOVÁ SKLÍČIDLA s integrovaným pneumatickým válcem Vlastnosti: Uspořádání sklíčidel (při upnutí dvou sklíčidel na obou koncích vřeteníku) garantuje vysokou upínací sílu při obrábění dlouhých obrobků Těleso sklíčidla je vyrobeno ze speciální slitinové oceli. Má vysokou tuhost a odolnost vůči opotřebení, lépe odolává silám vzniklých při obrábění a tím prodlužuje i životnost stroje Všechny funkční plochy jsou kalené a přesně broušené. Prodlužují tak životnost sklíčidla se zachováním přesnosti upínání Velký průchozí otvor Základní čelist je zajištěna proti vysunutí Přímé mazání základních čelistí Zabudovaný bezpečnostní ventil zajištuje udržení tlaku v pístu pri výpadku napájení Regulátor pro kontrolu tlaku v pístu Dvě rychlosti upínání (rychloposuv a pomalé upínání ) Sklíčidlo je vyváženo na třídu G6,3 Použití: Tato silová sklíčidla s integrovaným pneumatickým válcem a statickým napáječem (připojeným na vřeteník stroje) jsou speciálně navržena pro upínání dlouhých trubek nebo podobných obrobků. Tato sklíčidla mohou být použita na soustruzích s vřeteníkem umožnujícím upnutí dvou sklíčidel (na obou koncích vřeteníku). Provedení vřetene se dvěma sklíčidly na obou koncích zvětšuje upínací síly a stabilitu upnutých dlouhých obrobků. Standardní příslušenství: Tvrdé horní čelisti Sada těsnění T-matice Šroub s okem Upínací šrouby zjp@zjp.cz, tel , fax

36 h g 6xM8 O U T d e A1 A L K J F D P R f 3-ČELISŤOVÉ SAMOSTŘEDICÍ SILOVÉ SKLÍČIDLO S INTEGROVANÝM PNEUMATICKÝM VÁLCEM Typ C Bezpečnostní ventil a c E b H S G V N M B Velikost 400 A 450 A1 483 a (Celkový zdvih) 19 Upínací zdvih 7 Rychlý zdvih 1 B 34 C 39 D H6 310 E 8 F 374 G 9xM16 H 30 J 400 K H9 415 L 430 M 6 N G3/8" O 1 P (Průchozí otvor) 140 R g6 05 S 4 T 4 U 5 V 33 b min. 100 b max. 119 c min. 15,5 c max. 68 d M0 e 40 f 10 g H7 5,5 h 60 Standardní příslušenství (viz str. 19) Velikost 400 Pracovní tlak bar min. 3,5 bar max. 10 Spotřeba vzduchu (za jeden zdvih) l 3,7 Celková upínací síla (5 bar) kn 90 Max. otáčky ot/min Moment setrvačnosti kgm 6,0 Hmotnost bez horních čelistí kg 10 Rozsah upínání mm 65 0 Příklad objednávky: zjp@zjp.cz, tel , fax

37 g h 6xM8 O U T d a A1 A L K J F D P R e f 3-ČELISŤOVÉ SAMOSTŘEDICÍ SILOVÉ SKLÍČIDLO S INTEGROVANÝM PNEUMATICKÝM VÁLCEM Typ C Bezpečnostní ventil c E b H S G V N M B Velikost 500 A 500 A1 51 a ( Celkový zdvih) 8,5 Celkový zdvih pouzdra 48 B 34 C 39 D H6 360 E 8 F 44 G 9xM16 H 30 J 450 K H9 465 L 480 M 6 N G3/8" O 1 P (Průchozí otvor) 0 R g6 85 S 4 T 4 U 5 V 33 b min. 135 b max. 143,5 c min. 15,5 c max. 60 d M0 e 38 f 110,5 g H7 5,5 h 60 Standardní příslušenství (viz str. 19) Velikost 500 Pracovní tlak bar min. 3,5 bar max. 10 Spotřeba vzduchu (za jeden zdvih) l ~ 4 Celková upínací síla (5 bar) kn 90 Max. otáčky ot/min 800 Moment setrvačnosti kgm 10,0 Hmotnost bez horních čelistí kg 33 Rozsah upínání mm Příklad objednávky: zjp@zjp.cz, tel , fax

38 A1 Typ ČELISŤOVÉ SAMOSTŘEDICÍ SILOVÉ SKLÍČIDLO S INTEGROVANÝM PNEUMATICKÝM VÁLCEM Bezpečnostní control device ventil h g 6xM8 O C T d e f a c E A L J F D P b R H S G V N M B Velikost 500 A 570 A1 615 a (Celkový zdvih) 5,4 Upínací zdvih 8,6 Rychlý zdvih 16,8 B 77 C 8 D H6 415 E 8 F 474 G 1xM1 H 6 J 500 L 550 M 6 N R3/8" O 0 P (Průchozí otvor) 30 R g6 306 S 4 T 4 V 37 b min. 149, b max. 174,6 c min. 15,5 c max. 81 d M0 e 38 f 131,5 g H7 5,5 h 60 Standardní příslušenství (viz str. 19) Pracovní tlak Velikost 500 bar min. 3,5 bar max. 10 Spotřeba vzduchu (za jeden zdvih) l 7 Celková upínací síla (5 bar) kn 170 Max. otáčky ot/min Moment setrvačnosti kgm 16,0 Hmotnost bez horních čelistí kg 335 Rozsah upínání mm Příklad objednávky: zjp@zjp.cz, tel , fax

39 3-ČELISŤOVÉ SILOVÉ PRUŽINOVÉ SKLÍČIDLO Typ SPR celková upínací síla 1 - počáteční předepnutí pružin - horní hranice upínacího rozsahu 3 - dolní hranice upínacího rozsahu průhyb pružin Velikost 630 Max. otáčky [ot/min] 1000 Celkový zdvih [mm] 5,4 Upínací zdvih [mm] 8,6 Rychlý zdvih [mm] 16,8 Tlak potřebný pro otevření čelistí [bar] min. 6; max. 10 Celková upínací síla [kn] 150 Hmotnost [kg] 490 Celková výška [mm] min. 34 Průměr [mm] 630/685 Průchozí otvor [mm] 75 Hmotnost [kg] 490 Rozsah upínání mm Použití: Silové sklíčidlo s pružinovým upínáním je primárně navrženo pro upínání trubek a podobných obrobků Obrobek je upnut pomocí svazků pružin a rozevření sklíčidla je prováděno pomocí pneumatického válce integrovaného do sklíčidla Napájení sklíčidla pomocí statického napáječe, který je upevněný na vřeteník stroje Velký průchozí otvor umožnuje upínání trubek do průměru 75mm. Vlastnosti: Standardní příslušenství: Vyrobeno z vysoce jakostní slitinové oceli Upínací šrouby Veškeré pracovní plochy jsou kalené a přesně broušené Tvrdé horní čelisti Velmi tuhá konstrukce a velký průchozí otvor T-vložky Přímé mazání základních čelistí a tažného pouzdra Šroub s okem Dvě rychlosti upínání (rychloposuv a pomalé upínání ) Šrouby pro nouzové otevření sklíčidla Upnutí pomocí svazků pružin - upínací sílu je možné nastavovat Klíč pro upínací jednotku Otevření sklíčidla pomocí stlačeného vzduchu Návod k použití Vyváženo na G 6,3 Příklad objednávky: SPR zjp@zjp.cz, tel , fax

40 3-ČELISŤOVÉ SAMOSTŘEDICÍ SKLÍČIDLO Typ P, L ozubené kolo: Vlastnosti: Sklíčidlo je ovládáno pomocí speciálního ozubeného převodu Lze jej použít jen na stroji, který je vybaven tímto ovládacím systémem. Použití: Speciálně navrženo pro upínání dlouhých trubek nebo podobných obrobků. Může být použito na soustruhu, který umožnuje osazení dvou sklíčidel na obou koncích vřeteníku. Provedení vřetene se dvěma sklíčidly na obou koncích zvětšuje upínací síly a stabilitu upnutých dlouhých obrobků. Standardní příslušenství: Tvrdé jednolité čelisti Příklad objednávky: P Příklad objednávky: L 4-ČELISŤOVÉ SAMOSTŘEDICÍ SKLÍČIDLO S NEZÁVISLE NASTAVITELNÝMI ČELISTMI Typ P, L Vlastnosti: Sklíčidlo je ovládáno pomocí speciálního ozubeného převodu Lze jej použít jen na stroji, který je vybaven tímto ovládacím systémem. Použití: Speciálně navrženo pro upínání dlouhých trubek nebo podobných obrobků. Může být použito na soustruhu, který umožnuje osazení dvou sklíčidel na obou koncích vřeteníku. Provedení vřetene se dvěma sklíčidly na obou koncích zvětšuje upínací síly a stabilitu upnutých dlouhých obrobků. Standardní příslušenství: Tvrdé jednolité čelisti ozubené kolo: 134 Příklad objednávky: P Příklad objednávky: L zjp@zjp.cz, tel , fax

41 4-ČELISŤOVÉ SAMOSTŘEDICÍ SKLÍČIDLO S NEZÁVISLE NASTAVITELNÝMI ČELISTMI Typ P, L Příklad objednávky: P Příklad objednávky: L Vlastnosti: Sklíčidlo je ovládáno pomocí speciálního ozubeného převodu Lze jej použít jen na stroji, který je vybaven tímto ovládacím systémem. Použití: Speciálně navrženo pro upínání dlouhých trubek nebo podobných obrobků. Může být použito na soustruhu, který umožnuje osazení dvou sklíčidel na obou koncích vřeteníku. Provedení vřetene se dvěma sklíčidly na obou koncích zvětšuje upínací síly a stabilitu upnutých dlouhých obrobků. Standardní příslušenství: Tvrdé jednolité čelisti 4-ČELISŤOVÉ SAMOSTŘEDICÍ SKLÍČIDLO S NEZÁVISLE NASTAVITELNÝMI ČELISTMI ozubené kolo Typ P, L Příklad objednávky: P Příklad objednávky: L ozubené kolo Vlastnosti: Sklíčidlo je ovládáno pomocí speciálního ozubeného převodu Lze jej použít jen na stroji, který je vybaven tímto ovládacím systémem. Použití: Speciálně navrženo pro upínání dlouhých trubek nebo podobných obrobků. Může být použito na soustruhu, který umožnuje osazení dvou sklíčidel na obou koncích vřeteníku. Provedení vřetene se dvěma sklíčidly na obou koncích zvětšuje upínací síly a stabilitu upnutých dlouhých obrobků. Standardní příslušenství: Tvrdé jednolité čelisti zjp@zjp.cz, tel , fax

42 SILOVÁ SKLÍČIDLA KLEŠTINOVÁ PRO KLEŠTINY 5C Typ 904 Standardní příslušenství: Upínací šrouby Stavěcí šrouby Klíč pro kleštiny 5C Rozsah upínání Velikost 150 A 150 B 95 B1 4 C 5 D 140 E 6 F 104,8 F1 116 G G1 H 8 H1 10 T 58 T1 70 T 40 Příklad objednávky: C M10 mm 3-6 mm max. 0 mm max. 4 Max. tažná síla kn 15 Max. otáčky ot/min Hmotnost kg 4 Kleštiny 5C nejsou součástí dodávky M zjp@zjp.cz, tel , fax

43 SILOVÁ SKLÍČIDLA KLEŠTINOVÁ PRO KLEŠTINY 16C Typ 904 Standardní příslušenství: Upínací šrouby Stavěcí šrouby Klíč pro kleštiny 16C Rozsah upínání Velikost 160 A 160 B 116,7 B1 7,7 C 5 D 140 E 6 F 104,8 F1 116 G G1 H 8 H1 10 T 75 T1 85 T 60 Příklad objednávky: C M10 mm - 4 mm 6-36 mm 6-9 Max. tažná síla kn 5 Max. otáčky ot/min Hmotnost kg 5,3 Kleštiny 16C nejsou součástí dodávky M6 zjp@zjp.cz, tel , fax

44 SILOVÁ SKLÍČIDLA KLEŠTINOVÁ PRO KLEŠTINY DIN 6343 Typ 905 Standardní příslušenství: Upínací šrouby Stavěcí šroub Velikost A B C D H E F 104,8 133,4 171,4 G M10 M1 M16 H K L M5x1,5 M70x M90x M O P 50, R S H T U 8,5 8,5 9 W 4 3,5 3,5 Z mm Rozsah upínání mm mm Max. tažná síla kn Max. otáčky ot/min Hmotnost kg 9,0 13,5 0,0 Kleštiny nejsou součástí dodávky. Typ kleštin 173E pro Typ kleštin 185E pro Typ kleštin 193E pro Příklad objednávky: zjp@zjp.cz, tel , fax

45 SILOVÁ SKLÍČIDLA KLEŠTINOVÁ PRO KLEŠTINY 5C Typ 91-M Kleština typu 5C Standardní příslušenství: Upínací šrouby Stavěcí šrouby Klíč Velikost 15 5" A B D H E 4 4 F G M8 5/16" - 18 H 13,5 13,5 K L M3x1,5 1 1/4" - 1 UNF - B M max. (Zdvih pouzdra) 4 4 U 0, 0, 3-6 1/8" - 1 1/8" Rozsah upínání d max. 0 max. 3/4" max. 4 max. 15/16" Max. tažná síla kn 15 Max. otáčky ot/min Hmotnost kg 7,3 Příklad objednávky: 91-M15/5C Kleštiny 5C nejsou součástí dodávky zjp@zjp.cz, tel , fax

46 Typ G+H -ČELISŤOVÉ STATICKÉ SKLÍČIDLO Vlastnosti: -čelistní silové sklíčidlo bez průchozího otvoru Vysoká přesnost upnutí Dlouhý zdvih čelistí Max. tažná síla - 30 kn Max. upínací síla - 80 kn Použití: Sklíčidla jsou speciálně na vržena pro upínání nepravidelných obrobků a mohou být upnuta na speciálních paletách nebo samostatně Sklíčidlo je důkladně chráněno před třískami a znečištěním Umožnuje práci ve vertikální a horizontální poloze Příklad objednávky: G+H zjp@zjp.cz, tel , fax

47 HYDRAULICKÉ UPÍNACÍ VÁLCE S PRŮCHOZÍM OTVOREM ROTAČNÍ HYDRAULICKÉ UPÍNACÍ VÁLCE S PRŮCHOZÍM OTVOREM A S KONTROLOU ZDVIHU Vlastnosti: Vysoké otáčky Bezpečnost provozu Velký průchozí otvor Systém kontroly zdvihu válce je umístěn v zadní části válce a obsahuje dva bezdotykové snímače (válce SDC) nebo lineární odměřování s jedním bezdotkovým snímačem (válce SKC). Bezdotykové snímače nejsou součástí dodávky válce ve standardním provedení. Je důrazně doporučeno provádět montáž válců typu 1305 ze zadní strany dlouhými šrouby, které jsou součástí dodávky. Toto řešení umožnuje upnutí válce přímo na řemenici. Zkrátí se tak vzdálenost k zadnímu ložisku vřetene a není tak již potřeba dodatečná mezipříruba. Průchozí otvor v pístu je vyroben odstupňovaně se dvěma rozdílnými závity pro optimální využití průchozího otvoru vřetene Pojistné ventily zajišťují konstantní tažnou sílu válce v případě snížení nebo ztráty napájecího tlaku (min. tlak oleje je 0,3 MPa) Válce jsou vyváženy ve třídě G,5 Použití: Navrženo pro ovládání silových sklíčidel na CNC soustružnických centrech a speciálních upínacích přípravků v horizontální rovině. zjp@zjp.cz, tel , fax

48 Typ 1305-SDC a 1305-SKC HYDRAULICKÉ UPÍNACÍ VÁLCE S PRŮCHOZÍM OTVOREM SDC 1) SKC ) Vstup Výstup 1) 1305-SDC - standardní verze s kontrolou zdvihu pomocí dvou snímačů ) 1305-SKC - alternativní verze s kontrolou zdvihu pomocí lineárního odměřovacího systému zjp@zjp.cz, tel , fax

49 HYDRAULICKÉ UPÍNACÍ VÁLCE S PRŮCHOZÍM OTVOREM Typ 1305-SDC a 1305-SKC Velikost 10/46 130/5 150/6 5/95 A B (h6) C D 6 x ø9 6 x ø9 6 x ø11 6 x ø11 E E F1 M55x M60x15 M75x M105x F M50x1,5 M55x M7x1,5 M100x F3 M5x1,5 M60x1,5 M74x1,5 M104x G H 176,5 18, H 0,5 0,5 1 1 I K 46,5 5,5 67,5 95,5 K1 (H9) 5,5 57 7,5 10,5 K (H9) 47 5, L M ø68 ø76 ø91 ø10 N M6 (x) M6 (x) M6 (x) M6 (x) O G3/8 G3/8 G3/8 G3/8 P ,5 P P ,5 R * S max T U ( zdvih) V V W W X a b ,5 94 e f 67,5 67, Plocha pístu A cm , B cm 101,5 138, Max. tlak MPa 4,5 4,5 4,5 4,5 Tlačná síla (p = 4,5 Mpa) kn Tažná síla (p = 4,5 MPa) kn Únik oleje (p = 3 Mpa, 50 C) dm3/min 3 3,5 4 7 Max. otáčky ot/min Moment setrvačnosti kgm 0,03 0,04 0,07 0,17 Absorbovaný výkon(při max. otáčkách) KW 1, 1,5 1,5 Hmotnost kg Hydraulické válce /77 a /86 - jsou na poptávku * Ø 40 nebo Ø 60 jsou na poptávku Příklad objednávky: /46- SKC zjp@zjp.cz, tel , fax

50 . HYDRAULICKÉ UPÍNACÍ VÁLCE BEZ PRŮCHOZÍHO OTVORU ROTATING HYDRAULICKÉ UPÍNACÍ VÁLCE BEZ PRŮCHOZÍHO OTVORU A S KONTROLOU ZDVIHU Vlastnosti: Vysoké otáčky Bezpečnost provozu Velký průchozí otvor Systém kontroly zdvihu válce je umístěn v zadní části válce a obsahuje dva bezdotykové snímače (válce SDC) nebo lineární odměřování s jedním bezdotkovým snímačem (válce SKC). Bezdotykové snímače nejsou součástí dodávky válce ve standardním provedení. Je důrazně doporučeno provádět montáž válců typu 1305 ze zadní strany dlouhými šrouby, které jsou součástí dodávky. Toto řešení umožnuje upnutí válce přímo na řemenici. Zkrátí se tak vzdálenost k zadnímu ložisku vřetene a není tak již potřeba dodatečná mezipříruba. Průchozí otvor v pístu je vyroben odstupňovaně se dvěma rozdílnými závity pro optimální využití průchozího otvoru vřetene Pojistné ventily zajišťují konstantní tažnou sílu válce v případě snížení nebo ztráty napájecího tlaku (min. tlak oleje je 0,3 MPa) Válce jsou vyváženy ve třídě G,5 Použití: Navrženo pro ovládání silových sklíčidel na CNC soustružnických centrech a speciálních upínacích přípravků v horizontální rovině. Typ 1304-SDC a 1304-SKC SDC 1) SKC ) Vstup Výstup Q1 H Q p1 p x q V1 Y P. r W V K3 X O P3 P1 D3 K F1 F K1 G B C1 C3 E1 E K F1 A1 K Z U T W1 I D1 S d Z1 Z R M L 1) 1304-SDC - standardní verze s kontrolou zdvihu pomocí dvou snímačů ) 1304-SKC - alternativní verze s kontrolou zdvihu pomocí lineárního odměřovacího systému zjp@zjp.cz, tel , fax
