NÁVOD K POUŽITÍ Obj.č.: pro typ SNG 1000/ pro typ SNG 1500/24

Transkript

1 NÁVOD K POUŽITÍ Obj.č.: pro typ SNG 1000/ pro typ SNG 1500/24 Síťový adaptér typ SNG 1000/24 a typ SNG 1500/24 slouží pouze k napájení malých elektrických spotřebičů, které mají napájecí napětí od 6 V do 24 V, jmenovitý proud do max. 1 A nebo do 1,5 A stejnosměrných. Výstupní stejnosměrné napětí síťového adaptéru u obou výrobních typů má 6 hodnot, přepínatelných po skocích 6V, 9V, 12V, 15V, 18V a 24 V. Oba typy adaptérů lze připojit pouze k elektrické veřejné elektrické sítí o napětí 213V střídavých a frekvenci 50 HZ. Tyto přístroje jsou vyrobeny podle nejnovějšího stavu současné obvodové techniky. K výrobkům je dodáváno 8 připojovacích vodičů s označením polarity a opatřených připojovacími kontakty a konektory.

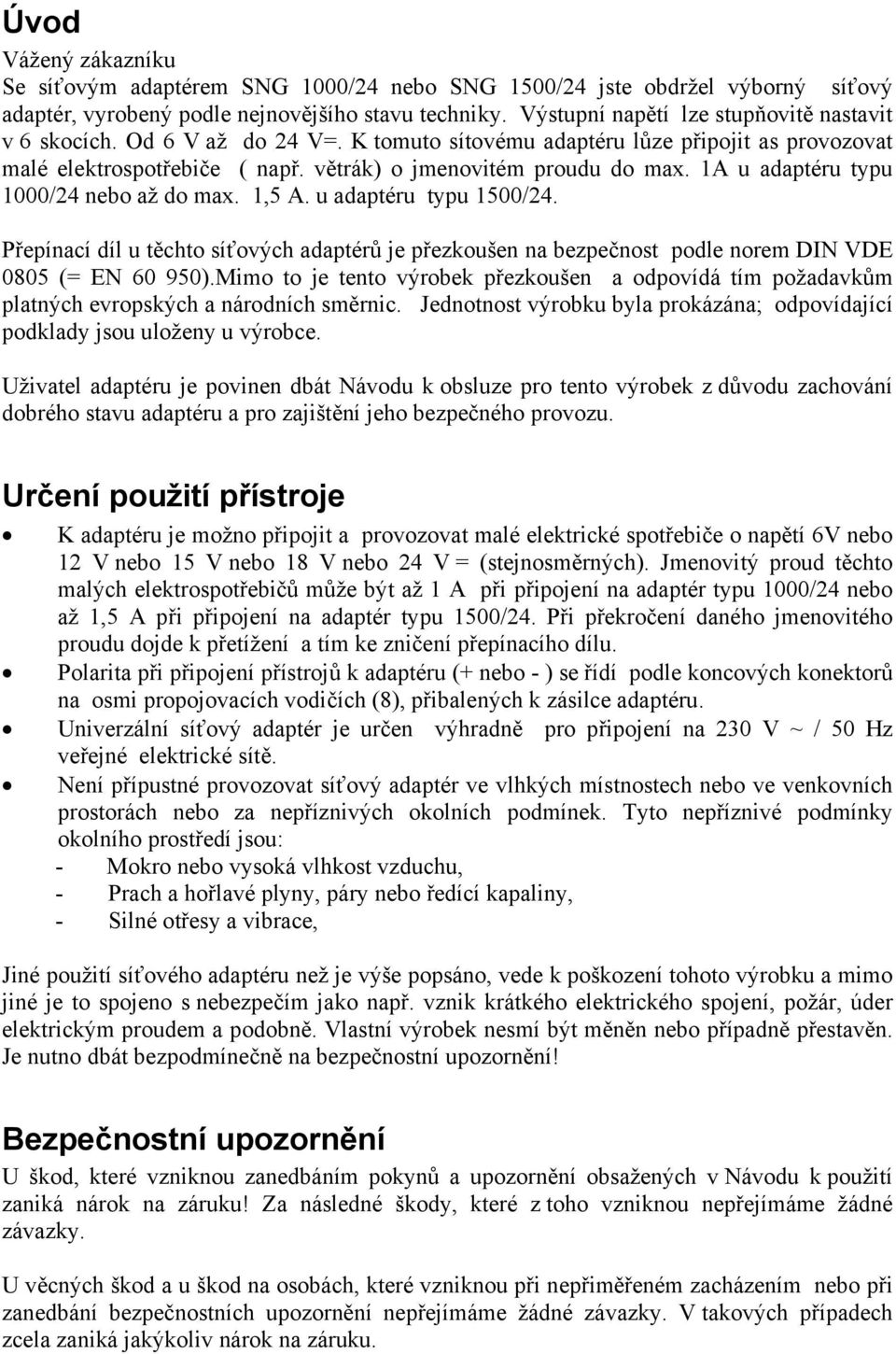

2 Úvod Vážený zákazníku Se síťovým adaptérem SNG 1000/24 nebo SNG 1500/24 jste obdržel výborný síťový adaptér, vyrobený podle nejnovějšího stavu techniky. Výstupní napětí lze stupňovitě nastavit v 6 skocích. Od 6 V až do 24 V=. K tomuto sítovému adaptéru lůze připojit as provozovat malé elektrospotřebiče ( např. větrák) o jmenovitém proudu do max. 1A u adaptéru typu 1000/24 nebo až do max. 1,5 A. u adaptéru typu 1500/24. Přepínací díl u těchto síťových adaptérů je přezkoušen na bezpečnost podle norem DIN VDE 0805 (= EN ).Mimo to je tento výrobek přezkoušen a odpovídá tím požadavkům platných evropských a národních směrnic. Jednotnost výrobku byla prokázána; odpovídající podklady jsou uloženy u výrobce. Uživatel adaptéru je povinen dbát Návodu k obsluze pro tento výrobek z důvodu zachování dobrého stavu adaptéru a pro zajištění jeho bezpečného provozu. Určení použití přístroje K adaptéru je možno připojit a provozovat malé elektrické spotřebiče o napětí 6V nebo 12 V nebo 15 V nebo 18 V nebo 24 V = (stejnosměrných). Jmenovitý proud těchto malých elektrospotřebičů může být až 1 A při připojení na adaptér typu 1000/24 nebo až 1,5 A při připojení na adaptér typu 1500/24. Při překročení daného jmenovitého proudu dojde k přetížení a tím ke zničení přepínacího dílu. Polarita při připojení přístrojů k adaptéru (+ nebo - ) se řídí podle koncových konektorů na osmi propojovacích vodičích (8), přibalených k zásilce adaptéru. Univerzální síťový adaptér je určen výhradně pro připojení na 230 V ~ / 50 Hz veřejné elektrické sítě. Není přípustné provozovat síťový adaptér ve vlhkých místnostech nebo ve venkovních prostorách nebo za nepříznivých okolních podmínek. Tyto nepříznivé podmínky okolního prostředí jsou: - Mokro nebo vysoká vlhkost vzduchu, - Prach a hořlavé plyny, páry nebo ředící kapaliny, - Silné otřesy a vibrace, Jiné použití síťového adaptéru než je výše popsáno, vede k poškození tohoto výrobku a mimo jiné je to spojeno s nebezpečím jako např. vznik krátkého elektrického spojení, požár, úder elektrickým proudem a podobně. Vlastní výrobek nesmí být měněn nebo případně přestavěn. Je nutno dbát bezpodmínečně na bezpečnostní upozornění! Bezpečnostní upozornění U škod, které vzniknou zanedbáním pokynů a upozornění obsažených v Návodu k použití zaniká nárok na záruku! Za následné škody, které z toho vzniknou nepřejímáme žádné závazky. U věcných škod a u škod na osobách, které vzniknou při nepřiměřeném zacházením nebo při zanedbání bezpečnostních upozornění nepřejímáme žádné závazky. V takových případech zcela zaniká jakýkoliv nárok na záruku.

3 Z výroby byl tento síťový adaptér dodán v bezvadném technickém stavu a ve výborném stavu s hlediska bezpečnosti provozu. Pro zajištění a zachování tohoto výborného technického a bezpečnostního provozního stavu je uživatel povinen dbát bezpečnostních a varovných upozornění, která jsou obsažena v tomto Návodu k použití. Přístroje je vyroben v II třídě bezpečnosti. Při užívání síťového adaptéru dbejte na to, aby nedošlo při používání k poškození izolace nebo dokonce k jejímu zničení. Tento síťový adaptér nesmí být používán jako přímý nabíjecí přístroj. Mimo to není tento výrobek chráněn proti přetížení nebo zkratu na svém výstupu. Síťový adaptér nepatří do rukou dětí! V živnostenských zařízeních je nutno dbát platných bezpečnostních upozornění a předpisů pro bezpečnost a práci na elektrických zařízeních, vydaných příslušnými akreditovanými institucemi v oboru bezpečnosti při práci a práci na elektrických zařízeních. Ve školách, ve vzdělávacích institutech, v zájmových dílných, ve svépomocných dílnách je nutno, aby provoz elektrických zařízení byl pod dohledem odborně vyškolených a zodpovědných osob. Nikdy neprovozujte Váš síťový adapter ihned potom, co jste jej přenesli ze studené místnosti do teplého prostoru. Přitom mohou zkondenzovat vodní páry a takto vzniklá voda může za nepříznivých okolních podmínek Váš přístroj zničit. Nechte Váš síťový adaptér nezapojen po určitou dobu tak dlouho, až přejde na teplotu okolního prostředí. Při práci se síťovým adaptérem je zakázáno nosit vodivé kovové předměty na těle jako např. zlaté řetízky, náramky, zlaté nebo stříbrné prsteny a pod. Není dovoleno používat síťový adaptér pro činnosti nebo jakékoliv práce přímo na osobách nebo na zvířatech. Při sériovém zapojení výstupů více síťových adaptérů vzniká životu nebezpečné napětí ( větší než 35 V stejnosměrných). Větrací otvory na pouzdře síťového adaptéru nesmí být zakryty! Chlazení síťového adaptéru se děje převážně konvekcí (prouděním a odvodem teplého vzduchu štěrbinami z pouzdra ven ). Při pracích pod napětím je povoleno pracovat s nářadím, které je výslovně určeno pro práce pod elektrickým napětím. Dvoupólová zástrčka na síťovém adaptéru nesmí být měněna nebo překonstruována. Jestliže je zřejmé, že již není možný další bezpečný provoz výrobku, tak neprodleně vyřaďte adaptér z provozu a zajistěte jej proti náhodnému uvedení do provozu. Bezpečný provoz síťového adapteru již není možný, když: - na přístroji je vidět zřetelné poškození - přístroj již nepracuje - přístroj byl dlouhodobě skladován za nepříznivých skladovacích podmínek nebo - přístroj byl přepravován za ztížených přepravních podmínek Připojení, uvedení do provozu A Připojení přístroje a uvedení do provozu Připojte síťový adaptér do zásuvky veřejné elektrické sítě až potom, co jste si ověřili správné nastavení výstupního napětí na přístroji. Tím je uvedena do provozu síťová část adaptéru a pracuje nyní v úsporném módu tj. na nejmenší jmenovitý proud.

4 Během provozu síťového adaptéru nepřepínejte a nemanipulujte s nastavovacím knoflíkem pro nastavení výstupního napětí. Za prvé, může dojít k poškození eventuelního připojeného elektrického spotřebiče ( např. radiopřijímače nebo Walkmanu a od.) a za druhé může dojít ke zničení síťového adaptéru z důvodu vzniku jiskry na kontaktech. Pro nastavení výstupního napětí použijte vhodný dlouhý šroubovák. Při nastavení dbejte na to, aby šipka směřovala vždy na správnou odpovídající značku velikosti napětí. B Podmínky pro připojení Při připojování elektrického spotřebiče k síťovému adaptéru dbejte na to, aby připojovaný spotřebič byl připojován na síťový adaptér, který není ještě připojen do elektrické sítě. Výstupní napětí je možno nastavit od 6 V DC ( DC = stejnosměrné napětí) až do 24 V DC, přičemž je ostatní použitelné napětí odkryto. Přitom nesmí být překročen jmenovitý proud pro připojený elektrický spotřebič ma (= 1,0 A) při použití síťového adaptéru typu SNG 1000/24 a 1500 ma (=1,5 A) při použití typu SNG 1500/24. Na připojovacích zdířkách na konci přípojného vedení je označení TIP ; vpravo je + a vlevo je značka -. U dodaných malých konektorů pro připojení k adaptéru jsou tyto značky jen na jedné straně přípojného vodiče. Jestliže jsou tyto označení obě jen na jedné straně ( jsou dobře viditelné) tak značí polaritu: (uvnitř + ) - ( venku - ). Pootočte malým konektorem. Označení na konektoru již není viditelné na straně označení zdířky.polarita při propojení je nyní taková: (uvnitř - ) - ( venku + ) Upozornění! U džeků je přední konec míněn jako vnitřní. Dbejte také při tom na rozměry malých přípojných konektorů, které jsou zde: Vnější průměr v mm Vnitřní průměr v mm: 5,5 2,5 NV-konektor Norma 815 5,5 1,5 NV-konektor Norma 815 4,95 1,95 DIN Norma 4,0 1,7 NV-konektor Norma 815 3,5 1,35 Walkman zástrčka 2,35 0,75 Zástrčka pro ruční sadu 3,5 mm džek --- mono džek 2,5 džek --- mono džek Při dlouhodobém provozu síťového adaptéru při síťovém zatížení ( 24 VA u typu SNG 1000/24 případně 39VA u typu SNG 1500/24) bude horní plocha pouzdra přístroje velmi teplá. Upozornění! Nebezpečí požáru! Dbejte proto bezpodmínečně na dostatečné větrání adaptéru.

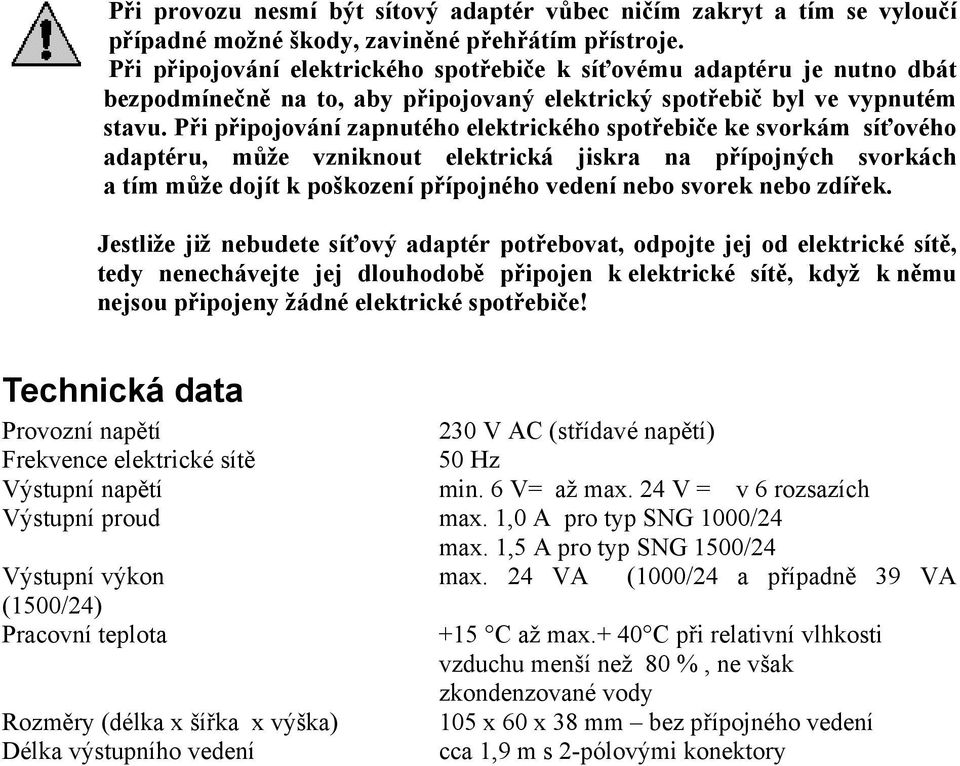

5 Při provozu nesmí být sítový adaptér vůbec ničím zakryt a tím se vyloučí případné možné škody, zaviněné přehřátím přístroje. Při připojování elektrického spotřebiče k síťovému adaptéru je nutno dbát bezpodmínečně na to, aby připojovaný elektrický spotřebič byl ve vypnutém stavu. Při připojování zapnutého elektrického spotřebiče ke svorkám síťového adaptéru, může vzniknout elektrická jiskra na přípojných svorkách a tím může dojít k poškození přípojného vedení nebo svorek nebo zdířek. Jestliže již nebudete síťový adaptér potřebovat, odpojte jej od elektrické sítě, tedy nenechávejte jej dlouhodobě připojen k elektrické sítě, když k němu nejsou připojeny žádné elektrické spotřebiče! Technická data Provozní napětí 230 V AC (střídavé napětí) Frekvence elektrické sítě 50 Hz Výstupní napětí min. 6 V= až max. 24 V = v 6 rozsazích Výstupní proud max. 1,0 A pro typ SNG 1000/24 max. 1,5 A pro typ SNG 1500/24 Výstupní výkon max. 24 VA (1000/24 a případně 39 VA (1500/24) Pracovní teplota Rozměry (délka x šířka x výška) Délka výstupního vedení +15 C až max.+ 40 C při relativní vlhkosti vzduchu menší než 80 %, ne však zkondenzované vody 105 x 60 x 38 mm bez přípojného vedení cca 1,9 m s 2-pólovými konektory
