TECHNICKÁ ZPRÁVA MARKÝZY

Transkript

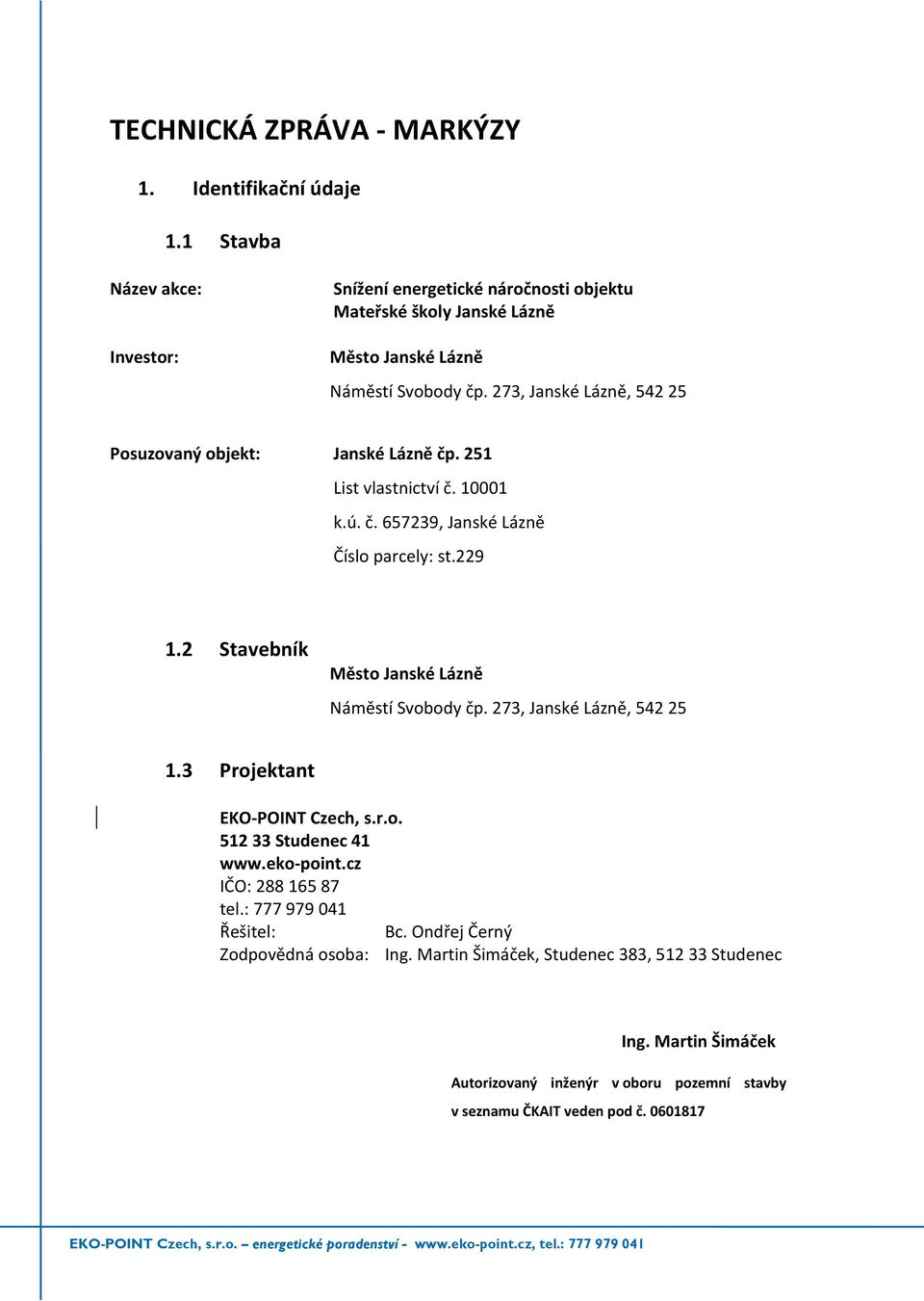

1 TECHNICKÁ ZPRÁVA MARKÝZY 1. Identifikační údaje 1.1 Stavba Název akce: Snížení energetické náročnosti objektu Mateřské školy Janské Lázně Město Janské Lázně Náměstí Svobody čp. 273, Janské Lázně, Posuzovaný objekt: Janské Lázně čp. 251 List vlastnictví č. 01 k.ú. č , Janské Lázně Číslo parcely: st Stavebník Město Janské Lázně Náměstí Svobody čp. 273, Janské Lázně, Projektant EKO POINT Czech, s.r.o. point.cz tel.: Řešitel: Zodpovědná osoba:, Studenec 383, Studenec Autorizovaný inženýr v oboru pozemní stavby v seznamu ČKAIT veden pod č energetické poradenství -, tel.:

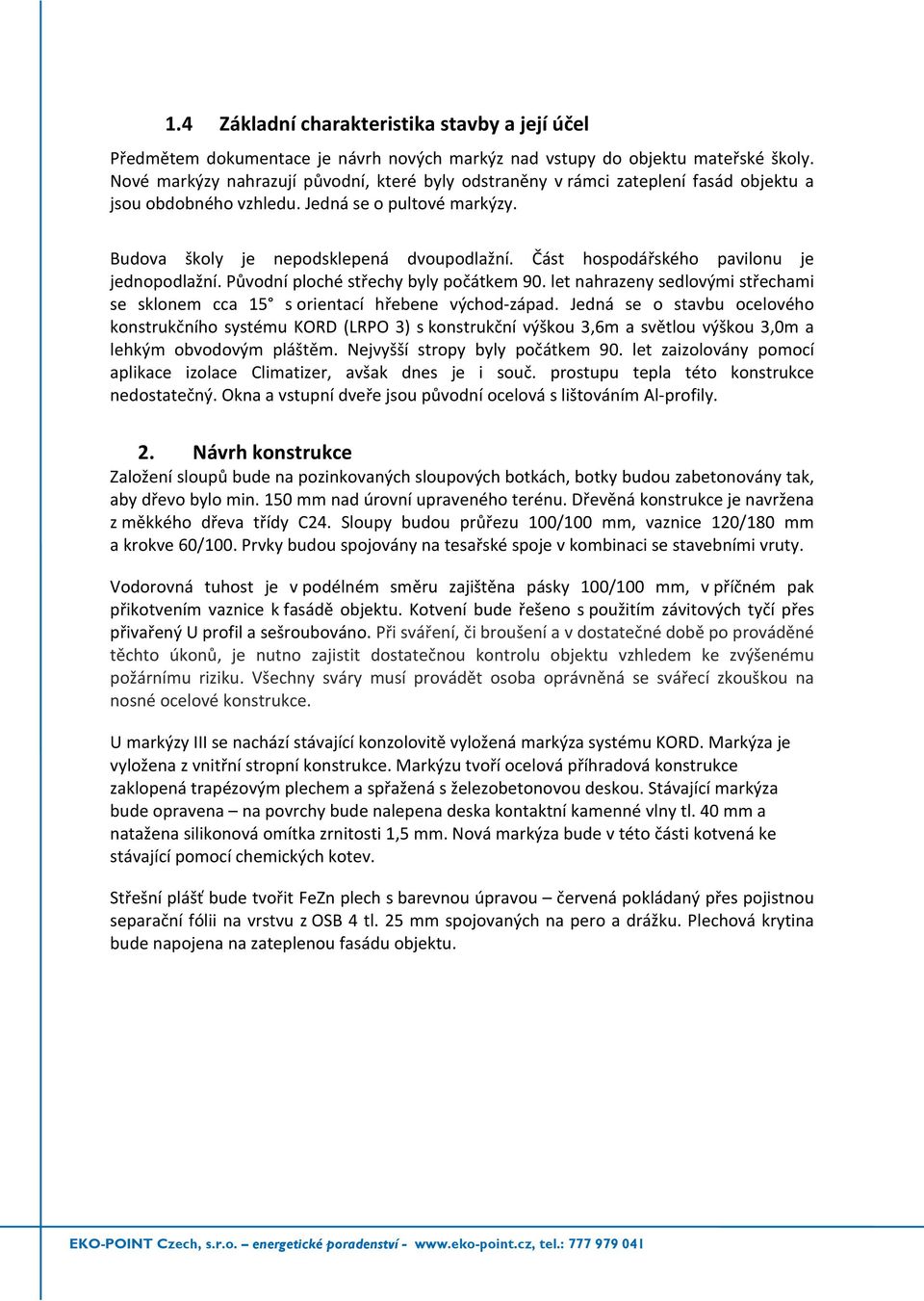

2 1.4 Základní charakteristika stavby a její účel Předmětem dokumentace je návrh nových markýz nad vstupy do objektu mateřské školy. Nové markýzy nahrazují původní, které byly odstraněny v rámci zateplení fasád objektu a jsou obdobného vzhledu. Jedná se o pultové markýzy. Budova školy je nepodsklepená dvoupodlažní. Část hospodářského pavilonu je jednopodlažní. Původní ploché střechy byly počátkem 90. let nahrazeny sedlovými střechami se sklonem cca 15 s orientací hřebene východ západ. Jedná se o stavbu ocelového konstrukčního systému KORD (LRPO 3) s konstrukční výškou 3,6m a světlou výškou 3,0m a lehkým obvodovým pláštěm. Nejvyšší stropy byly počátkem 90. let zaizolovány pomocí aplikace izolace Climatizer, avšak dnes je i souč. prostupu tepla této konstrukce nedostatečný. Okna a vstupní dveře jsou původní ocelová s lištováním Al profily. 2. Návrh konstrukce Založení sloupů bude na pozinkovaných sloupových botkách, botky budou zabetonovány tak, aby dřevo bylo min. 150 mm nad úrovní upraveného terénu. Dřevěná konstrukce je navržena z měkkého dřeva třídy C24. Sloupy budou průřezu / mm, vaznice 120/180 mm a krokve 60/. Prvky budou spojovány na tesařské spoje v kombinaci se stavebními vruty. Vodorovná tuhost je v podélném směru zajištěna pásky / mm, v příčném pak přikotvením vaznice k fasádě objektu. Kotvení bude řešeno s použitím závitových tyčí přes přivařený U profil a sešroubováno. Při sváření, či broušení a v dostatečné době po prováděné těchto úkonů, je nutno zajistit dostatečnou kontrolu objektu vzhledem ke zvýšenému požárnímu riziku. Všechny sváry musí provádět osoba oprávněná se svářecí zkouškou na nosné ocelové konstrukce. U markýzy III se nachází stávající konzolovitě vyložená markýza systému KORD. Markýza je vyložena z vnitřní stropní konstrukce. Markýzu tvoří ocelová příhradová konstrukce zaklopená trapézovým plechem a spřažená s železobetonovou deskou. Stávající markýza bude opravena na povrchy bude nalepena deska kontaktní kamenné vlny tl. 40 mm a natažena silikonová omítka zrnitosti 1,5 mm. Nová markýza bude v této části kotvená ke stávající pomocí chemických kotev. Střešní plášť bude tvořit FeZn plech s barevnou úpravou červená pokládaný přes pojistnou separační fólii na vrstvu z OSB 4 tl. 25 mm spojovaných na pero a drážku. Plechová krytina bude napojena na zateplenou fasádu objektu. energetické poradenství -, tel.:

3 OZ (0) 1500 (0) 1500 (0) tech. zázemí 4,88 m (0) (0) 1500 (0) x vaznice 120 x 180 mm 315 MARKÝZA I. 6x sloupy / mm OZ5 DO1 12x krokev 60/ mm úklid 3,36 m2 jídelna 6,56 m2 chodba 32,03 m2 jídelna 18,76 m2 10,51 m2 WC 1,62 m DO1 OZ1 2x vaznice 120 x 180 mm 8x krokev 60/ mm (0) (0) x sloupy / mm MARKÝZA II. PŮDORYS 1.NP - ČÁST JÍDELNY 1 : 50 01

4 OZ A OZ4 OZ4 OZ4 OZ4 OZ4 OZ (500) 2000 (500) 2000 (500) WC 2,36 m2 sprcha 2,07 m2 3,50 m2 izolace 9,41 m2 chodba 4,87 m2 hala 6,56 m2 sklad 9,04 m2 10,87 m ,33 m2 WC děti 6,51 m2 umývárna 13,58 m (0) 2x vaznice 120 x 180 mm OZ8 DO2 OZ7 OZ3 OZ3 27x krokev 60/ mm MARKÝZA III (500) (500) (500) 2000 (500) 12x sloupy / mm stávající konstrukce markýzy (ocelové nosníky + trapézový plech + ŽB deska) PŮDORYS 1.NP - ČÁST MŠ 1 : 50 02

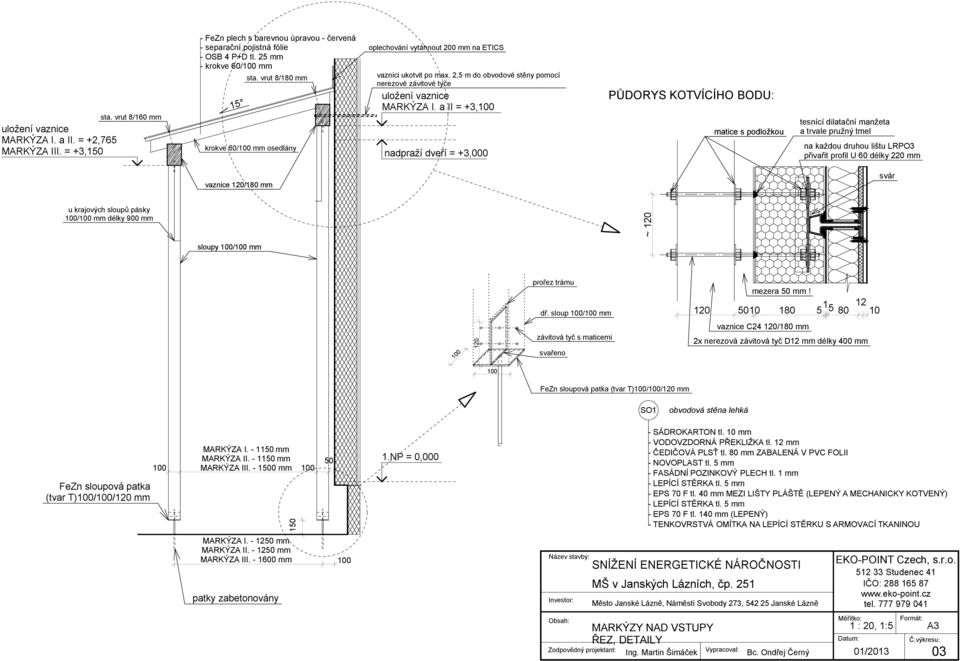

5 ~ 120 uložení vaznice MARKÝZA I. a II. = +2,765 MARKÝZA III. = +3,150 sta. vrut 8/160 mm - FeZn plech s barevnou úpravou - červená - separační pojistná fólie - OSB 4 P+D tl. 25 mm - krokve 60/ mm 15 sta. vrut 8/180 mm krokve 60/ mm osedlány oplechování vytáhnout 200 mm na ETICS vaznici ukotvit po max. 2,5 m do obvodové stěny pomocí nerezové závitové tyče uložení vaznice MARKÝZA I. a II = +3, nadpraží dveří = +3,000 PŮDORYS KOTVÍCÍHO BODU: matice s podložkou tesnící dilatační manžeta a trvale pružný tmel na každou druhou lištu LRPO3 přivařit profil U 60 délky 220 mm vaznice 120/180 mm svár u krajových sloupů pásky / mm délky 900 mm sloupy / mm prořez trámu mezera 50 mm! dř. sloup / mm závitová tyč s maticemi svařeno vaznice C24 120/180 mm 2x nerezová závitová tyč D12 mm délky 400 mm FeZn sloupová patka (tvar T)//120 mm SO1 obvodová stěna lehká FeZn sloupová patka (tvar T)//120 mm MARKÝZA I mm MARKÝZA II mm MARKÝZA III mm 50 1.NP = 0,000 - SÁDROKARTON tl. 10 mm - VODOVZDORNÁ PŘEKLIŽKA tl. 12 mm - ČEDIČOVÁ PLSŤ tl. 80 mm ZABALENÁ V PVC FOLII - NOVOPLAST tl. 5 mm - FASÁDNÍ POZINKOVÝ PLECH tl. 1 mm - EPS 70 F tl. 40 mm MEZI LIŠTY PLÁŠTĚ (LEPENÝ A MECHANICKY KOTVENÝ) - EPS 70 F tl. 140 mm (LEPENÝ) - TENKOVRSTVÁ OMÍTKA NA LEPÍCÍ STĚRKU S ARMOVACÍ TKANINOU MARKÝZA I mm MARKÝZA II mm MARKÝZA III mm patky zabetonovány ŘEZ, DETAILY 1 : 20, 1:5 03

6 uložení vaznice MARKÝZA III. = +3,150 chemická kotva krokve 60/ mm osedlány sta. vrut 8/160 mm - FeZn plech s barevnou úpravou - červená - separační pojistná fólie - OSB 4 P+D tl. 25 mm - krokve 60/ mm 15 sta. vrut 8/180 mm oplechování vytáhnout 200 mm na ETICS podložka ze dřeva tl. 80 mm po vzdálenosti 1,5 m, v těchto místech ukotvit vaznici k ŽB desce chemickou kotvou na podhled a čela nalepit desku kamenné vlny tl. 40 mm a natáhnout novou tenkovrstvou omítku u krajových sloupů pásky / mm délky 900 mm vaznice 120/180 mm nadpraží dveří = +3,000 sloupy / mm stávající markýza prořez trámu dř. sloup / mm závitová tyč s maticemi svařeno FeZn sloupová patka (tvar T)//120 mm SO1 obvodová stěna lehká FeZn sloupová patka (tvar T)//120 mm MARKÝZA I mm MARKÝZA II mm MARKÝZA III mm 50 1.NP = 0,000 - SÁDROKARTON tl. 10 mm - VODOVZDORNÁ PŘEKLIŽKA tl. 12 mm - ČEDIČOVÁ PLSŤ tl. 80 mm ZABALENÁ V PVC FOLII - NOVOPLAST tl. 5 mm - FASÁDNÍ POZINKOVÝ PLECH tl. 1 mm - EPS 70 F tl. 40 mm MEZI LIŠTY PLÁŠTĚ (LEPENÝ A MECHANICKY KOTVENÝ) - EPS 70 F tl. 140 mm (LEPENÝ) - TENKOVRSTVÁ OMÍTKA NA LEPÍCÍ STĚRKU S ARMOVACÍ TKANINOU MARKÝZA I mm MARKÝZA II mm MARKÝZA III mm patky zabetonovány ŘEZ, DETAILY - řešení nad stávající markýzou 1 : 20, 1:5 04

7 VÝPIS PRVKŮ: ozn. šířka x výška x délka /mm/ ks úprava zhlaví nákres MARKÝZA I. krokev 60 x x a 75 vaznice 120 x 180 x a 90, přeplátovat vaznice 120 x 180 x a 90, přeplátovat sloup x x a 90 sloup x x a 90 pásek x x a 45 OSB 11,90 m 2 MARKÝZA II. krokev 60 x x a 75 vaznice 120 x 180 x a 90 sloup x x a 90 sloup x x a 90 pásek x x a 45 OSB 8,5 m 2 MARKÝZA III. krokev 60 x x a 75 vaznice 120 x 180 x přeplátovat, 90 vaznice 120 x 180 x ; přeplátovat vaznice 120 x 180 x přeplátovat vaznice 120 x 180 x přeplátovat sloup x x ~ a 90 pásek x x a 45 OSB 27,40 m 2 VEŠKERÉ ŘEZIVO JE NAVRŽENO TŘÍDY C24. PŘED ZAČÁTKEM SESTAVOVÁNÍ KONSTRUKCE JE TŘEBA VEŠKERÉ DŘEVO OPATŘIT DVOJITÝM NÁTĚREM PROTI DŘEVOKAZNÝM ŠKŮDCŮM A HOUBÁM. VŠECHNY SPOJE DŘEVĚNÉ KONSTRUKCE BUDOU PROVEDENY TESAŘSKÉ V KOMBINACI SE STAVEBNÍMI VRUTY.
