1 WAGO Úspora elektrické energie 1

2 WAGO profil firma založena v roce 1951, Minden, Německo specializace: pružinová připojení elektrických vodičů řídící systémy pro automatizaci budov a průmysl přes 4500 spolupracovníků dceřiná společnost v ČR od roku 1991 Jednička na trhu v oblasti komponent s pružinovým připojením 2

3 Obash prezentace WAGO-I/O-SYSTEM osvětlení výrobních hal měření spotřeb výrobní technologie reference 3

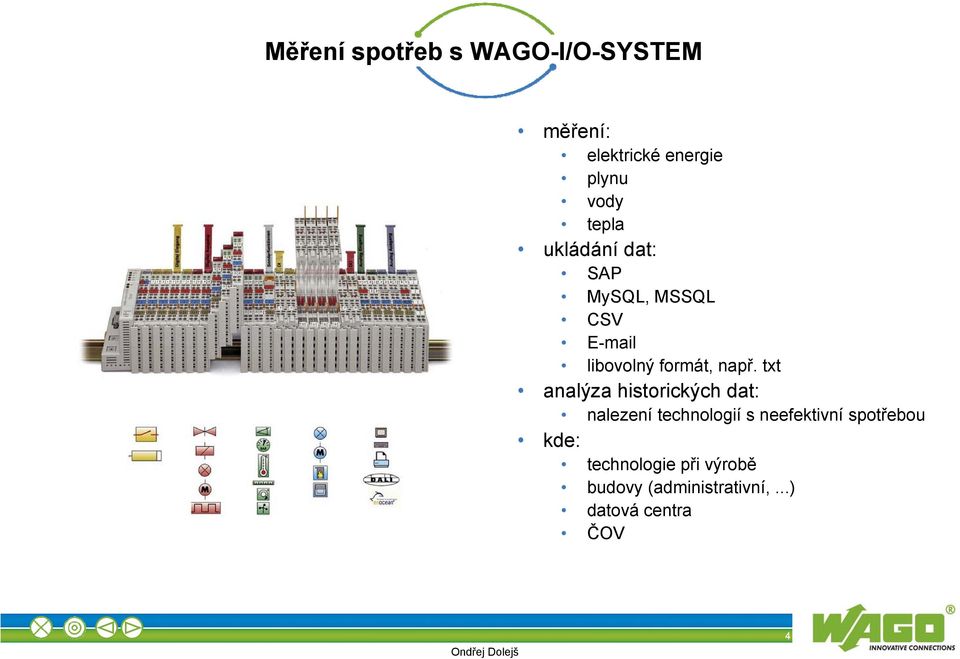

4 Měření spotřeb s WAGO-I/O-SYSTEM měření: elektrické energie plynu vody tepla ukládání dat: SAP MySQL, MSSQL CSV libovolný formát, např. txt analýza historických dat: nalezení technologií s neefektivní spotřebou kde: technologie při výrobě budovy (administrativní,...) datová centra ČOV 4

5 WAGO-I/O-SYSTEM na sběrnicích nezávislý I/O systém modulární konfigurace I/O vysoká flexibilita, snadné rozšíření rychlá montáž na lištu DIN kombinace analogových, binárních a speciálních modulů snadná výměna modulu na trhu od roku 1995 binární binární analogové analogové specielní vstupy výstupy vstupy výstupy funkce 5

6 WAGO-I/O-SYSTEM přehled HW Binární vstupy 2- / 4- / 8- / 16- kanálové 5 / 24 / 48 V DC 24 / 120 / 230 V AC 0,2 / 3 / 50 ms Binární výstupy 2- / 4- / kanálové 5 / 24 V DC 24 / 120 / 250 V AC 0,02 / 0,3 / 0,5 / 1 / 2 / 16 A Analogové vstupy 2- / 4- kanálové provedení i pro EExi 0-10 / ±10 V DC 0-20 / 4-20 ma bezpečnostní moduly Pt100, Ni1000, 3fázové měření Komunikace: Ethernet, LON, BacNet, KNX/IP Profibus, DeviceNet, CanOpen, Interbus, Firewire, Modbus,. Analogové výstupy 2- / 4- kanálové 0-10 / ±10 V DC 0-20 / 4-20 ma Specialní moduly napájecí, čítače RS232, RS485, DALI, Enocean, AS-i, MP-Bus a další funkce 6

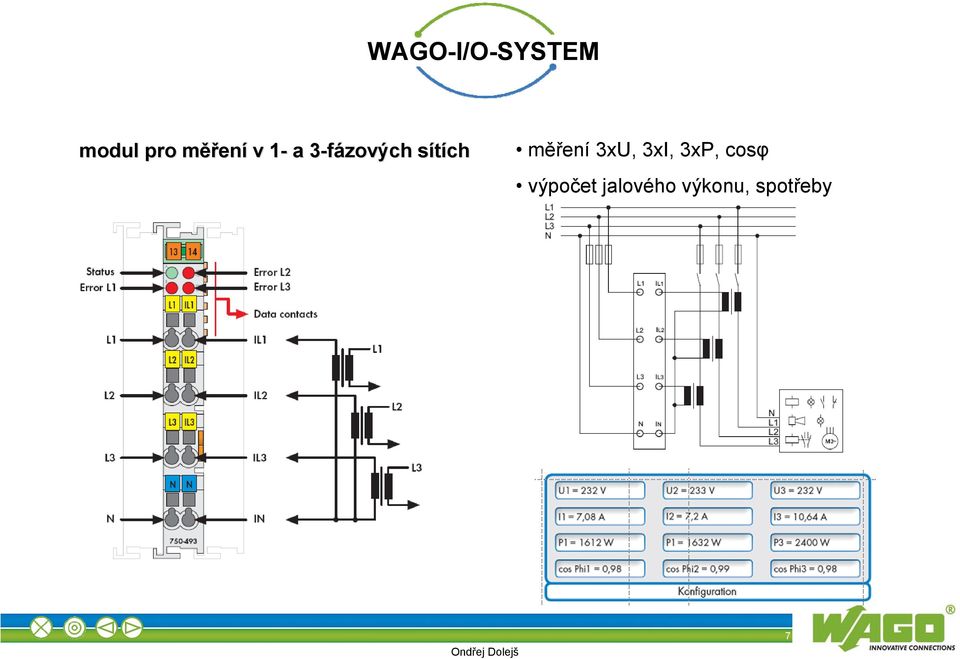

7 WAGO-I/O-SYSTEM modul pro měřm ěření v 1-1 a 3-fázových 3 sítíchs měření 3xU, 3xI, 3xP, cosφ výpočet jalového výkonu, spotřeby 7

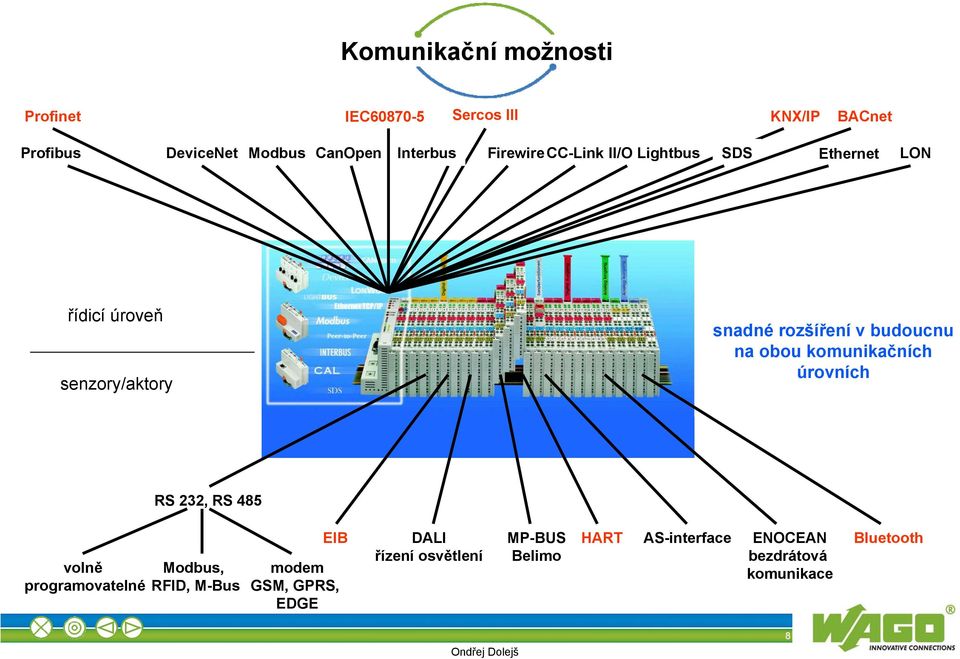

8 Komunikační možnosti Profinet IEC Sercos III KNX/IP BACnet Profibus DeviceNet Modbus CanOpen Interbus Firewire CC-Link II/O Lightbus SDS Ethernet LON řídicí úroveň senzory/aktory snadné rozšíření v budoucnu na obou komunikačních úrovních RS 232, RS 485 volně programovatelné Modbus, RFID, M-Bus EIB modem GSM, GPRS, EDGE DALI řízení osvětlení MP-BUS Belimo HART AS-interface ENOCEAN bezdrátová komunikace Bluetooth 8

9 Projekty pro úsporu energie 9

10 Osvětlení průmyslových objektů současný stav pevná instalace: vypínač - osvětlení provedení kabeláže určuje způsob ovládání budoucnost komunikace po sběrnici DALI s předřadníky začlenění stávajících světelných okruhů pomocí relé možnost překonfigurace světelných scén stmívání dle vnějších světelných podmínek diagnostika systému spolupráce s informačními systémy v podniku 10

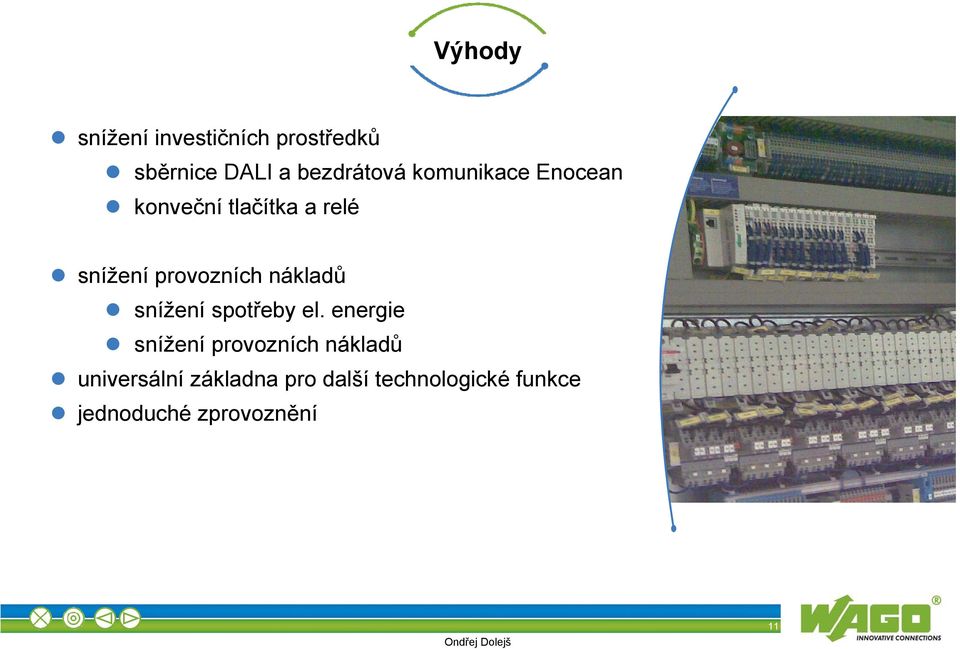

11 Výhody snížení investičních prostředků sběrnice DALI a bezdrátová komunikace Enocean konveční tlačítka a relé snížení provozních nákladů snížení spotřeby el. energie snížení provozních nákladů universální základna pro další technologické funkce jednoduché zprovoznění 11

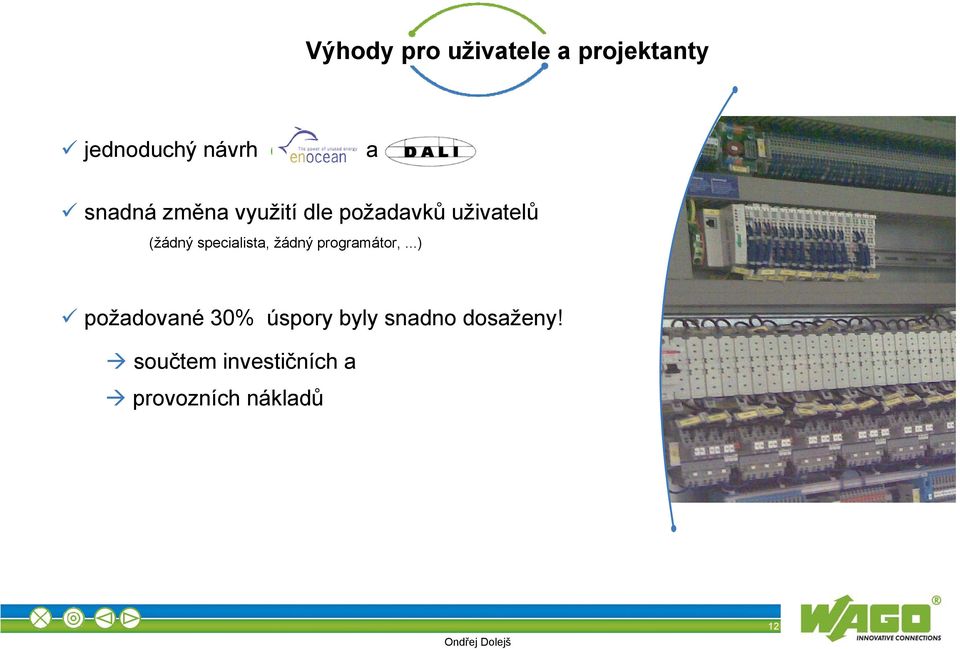

12 Výhody pro uživatele a projektanty jednoduchý návrh enocean a DALI snadná změna využití dle požadavků uživatelů (žádný specialista, žádný programátor,...) požadované 30% úspory byly snadno dosaženy! součtem investičních a provozních nákladů 12

13 Snížené investiční náklady standardní tlačítka a relé retrofit současných prvků vyvážené rozprostření opotřebení (3-fáze) současný provoz různorodých koncepcí a kdykoliv rozšiřitelný!!! 13

14 Snížené investiční náklady žádná instalace kabelů při jednoduchá instalace kabeláže pro DALI (nezávislý na polaritě) N DALI (DA) např. NYM 5x... PE DALI je vhodné i pro nouzové osvětlení L DALI (DA) 14

15 DALI princip regulace osvětlení diagnostika stavu svítidla snadná překonfigurovatelnost vytváření scén několik zařízení DALI master může být připojeno k jednomu procesoru rozšiřitelné až na 64 DALI předřadníků

16 Enocean přijímač: RF anténa bezdrátové bezbateriové ve volném pásmu MHz malé nároky na energii 50 µw velmi krátké telegramy <1ms implementovaná redundance Energie k přeměně: (mechanická, teplo, sluneční,..) bezdrátová vazba: vzdálenost 30m v budovách 300m v otevřeném prostranství silové napájení přeměna energie senzor procesor a vysílač s velmi nízkou spotřebou přijímač a rozhraní s analýzou signálu nebo akční člen 16

17 Snížení provozních nákladů individuelní řízení každého svítidla inteligentní stmívání pomůže dosáhnout energetických úspor světelné scény² korekce úrovně osvětlení při stárnutí světelného zdroje vysoký potenciál k úsporám díky možnosti regulace úrovně osvětlení mezi provozem a údržbou ²Produkce- & přestávka- ke každému pracovnímu místu!, Úklid- & Údržba-, nasvícení koridoru pro průchod apod. 17

18 Snížené provozní náklady kompenzace stárnutí pro každý světelný zdroj snížení spotřeby el. energie i n t e n z i t a o s v ě t l e n í % uvedení do provozu údržba údržba minimální hodnota osvětlení čas -> 18

19 Snížené servisní náklady detailní informace o poruchách porucha světelného zdroje porucha předřadníku opravy pouze při zjištění závady statistika chyb pomůže nalézt příčinu problému automatizované propojení na nadřazené podnikové systémy např. SAP, SQL snížení nákladů na opravy: vydání pracovních příkazů kontrola vyúčtování (např. počet světelných zdrojů) kontrola nákladů na energie 19

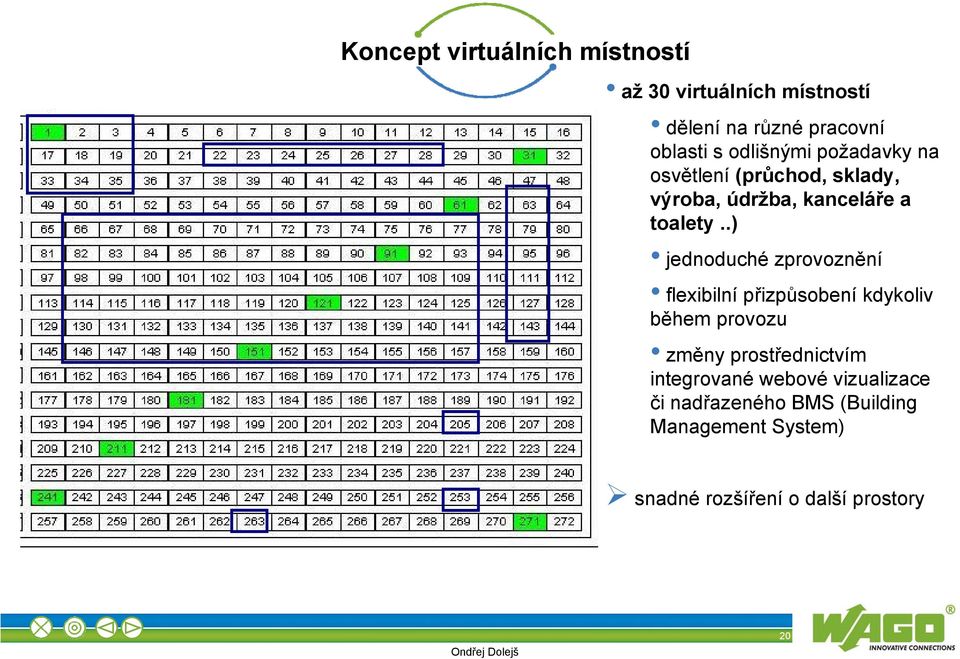

20 Koncept virtuálních místností až 30 virtuálních místností dělení na různé pracovní oblasti s odlišnými požadavky na osvětlení (průchod, sklady, výroba, údržba, kanceláře a toalety..) jednoduché zprovoznění flexibilní přizpůsobení kdykoliv během provozu změny prostřednictvím integrované webové vizualizace či nadřazeného BMS (Building Management System) snadné rozšíření o další prostory 20

21 Propojení na BMS WAGO-I/O-SYSTEM otevřená komunikační rozhraní přístup ke všem parametrům přístup ke stavům a poruchovým hlášením 21

22 Jednoduché zprovoznění - DALI pomocí integrovaného webvisu (přístup z libovolné internetového prohlížeče) DALI Enocean virtuální místnosti parametrizace místnosti 22

23 Projekty na úsporu energie - osvětlení osvětlení výrobních hal současný projekt pro rekonstrukci osvětlení výrobních hal přes 800 svítidel s komunikací DALI rozvaděče s řídicím systémem WAGO procesor s komunikací Ethernet webserver 8 binárních vstupů DALI Master 3F karta pro měření spotřeby zaznamenává se: aktuální spotřeba spotřeba za měsíc (dvě směny) provozní hodiny integrátor:

24 Projekty na úsporu energie - výroba Dispečer Energetik Vedoucí provozu Databázový server Web server Kanceláře IT infrastruktura - servrovna použitý HW: 16xEthernet stanic 70x3f měřících karet napájecí zdroje použitý SW Patriot databáze SQL Modbus TCP výstupy tabulky spotřeb směna den týden měsíc Výrobní stroje Výrobní stroje linka vývod integrátor: Výrobní hala 1 - montáž Výrobní hala 2 - lisovna 24

25 Projekty na úsporu energie - výroba 25

26 Oblasti použití výrobní haly skladovací prostory parkovací domy řízení dle čidla přítomnosti zhasínání nevyužívaných prostor osvětlení průjezdových cest nasvícení příjezdových cest k volným místům......všude tam kde je potřeba flexibilní osvětlení 26

27 Hudební divadlo Karlín realizace: 2006 aplikace: 2100 datových bodů vnitřní a venkovní osvětlení řízení vzduchotechnik řízení kotelny 27

28 Brema výrobní závod realizace: 2005 aplikace: 890 datových bodů, řízení 1200 DALI svítidel řízení vzduchotechnik řízení vytápění a chlazení řízení kotelny čvrthodinové maximum propojení na docházkový systém 28

29 Kaufland distribuční sklad komplexní řízení celého managementu budovy počet HW datových bodů: cca 4000 osvětlení přes 6800 DALI předřadníků kotelna větrání Proč DALI? regulace osvětlení na konstantní hodnotu dle čidla jasu sledování stavu svítidel porucha předřadníku porucha zářivky s přesnou lokalizací změna konfigurace ovládání softwarové přiřazení svítidla a tlačítka ovládání a sledování na PC přes Ethernet/Internet 29

30 Projekt Cale 30 Madrid, Španělsko kompletní osvětlení tunelů přes 55km v tunelů až 10 dopravních pruhů celkem 1360 DALI linií svítidel řízeno DALI Oceněno jako druhý nejlepší evropský projekt s DALI, na výstavě light+building

31 Kompetentnost pro úspory Ing., Ph.D. WAGO Elektro spol. s r.o. Rozvodova 36, Praha 4 ondrej.dolejs@wago.com
