Systém evakuačního rozhlasu Plena Voice Alarm System a použití umělých zátěží

Transkript

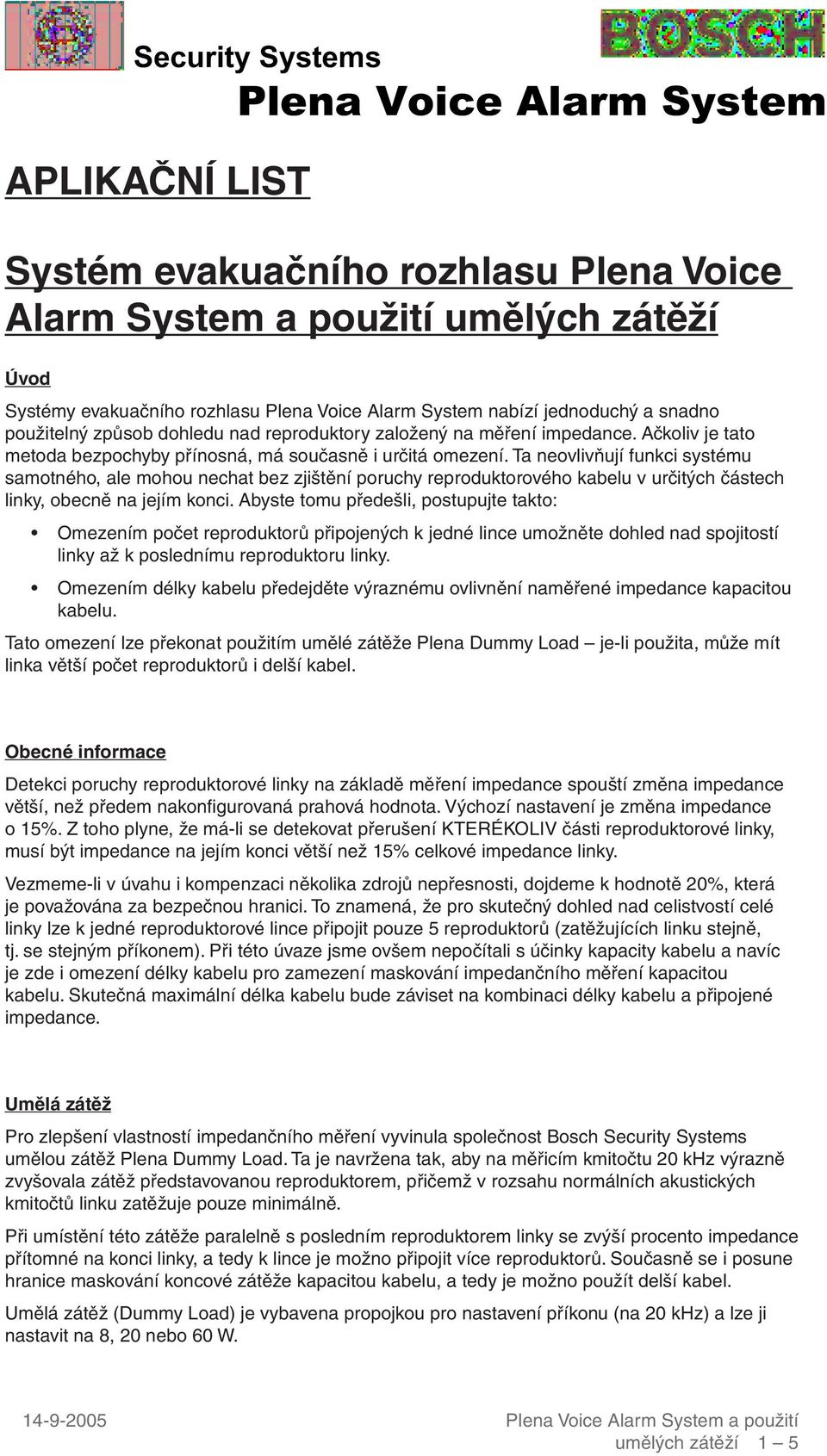

1 APLIKAČNÍ LIST Systém evakuačního rozhlasu Plena Voice Alarm System a použití umělých zátěží Úvod Systémy evakuačního rozhlasu nabízí jednoduchý a snadno použitelný způsob dohledu nad reproduktory založený na měření impedance. Ačkoliv je tato metoda bezpochyby přínosná, má současně i určitá omezení. Ta neovlivňují funkci systému samotného, ale mohou nechat bez zjištění poruchy reproduktorového kabelu v určitých částech linky, obecně na jejím konci. Abyste tomu předešli, postupujte takto: Omezením počet reproduktorů připojených k jedné lince umožněte dohled nad spojitostí linky až k poslednímu reproduktoru linky. Omezením délky kabelu předejděte výraznému ovlivnění naměřené impedance kapacitou kabelu. Tato omezení lze překonat použitím umělé zátěže Plena Dummy Load je-li použita, může mít linka větší počet reproduktorů i delší kabel. Obecné informace Detekci poruchy reproduktorové linky na základě měření impedance spouští změna impedance větší, než předem nakonfigurovaná prahová hodnota. Výchozí nastavení je změna impedance o 15%. Z toho plyne, že má-li se detekovat přerušení KTERÉKOLIV části reproduktorové linky, musí být impedance na jejím konci větší než 15% celkové impedance linky. Vezmeme-li v úvahu i kompenzaci několika zdrojů nepřesnosti, dojdeme k hodnotě 20%, která je považována za bezpečnou hranici. To znamená, že pro skutečný dohled nad celistvostí celé linky lze k jedné reproduktorové lince připojit pouze 5 reproduktorů (zatěžujících linku stejně, tj. se stejným příkonem). Při této úvaze jsme ovšem nepočítali s účinky kapacity kabelu a navíc je zde i omezení délky kabelu pro zamezení maskování impedančního měření kapacitou kabelu. Skutečná maximální délka kabelu bude záviset na kombinaci délky kabelu a připojené impedance. Umělá zátěž Pro zlepšení vlastností impedančního měření vyvinula společnost Bosch Security Systems umělou zátěž Plena Dummy Load. Ta je navržena tak, aby na měřicím kmitočtu 20 khz výrazně zvyšovala zátěž představovanou reproduktorem, přičemž v rozsahu normálních akustických kmitočtů linku zatěžuje pouze minimálně. Při umístění této zátěže paralelně s posledním reproduktorem linky se zvýší procento impedance přítomné na konci linky, a tedy k lince je možno připojit více reproduktorů. Současně se i posune hranice maskování koncové zátěže kapacitou kabelu, a tedy je možno použít delší kabel. Umělá zátěž (Dummy Load) je vybavena propojkou pro nastavení příkonu (na 20 khz) a lze ji nastavit na 8, 20 nebo 60 W. umělých zátěží 1 5

2 Kalkulátor umělé zátěže Účelem kalkulátoru umělé zátěže je určit, zda lze potřeby zákazníka umělou zátěží uspokojit a pokud ano, jak ji nastavit. Kalkulátor umělé zátěže (Dummy Load Calculator) je dokument v Microsoft Excel a používá makra. Jakmile se po jeho otevření objeví níže uvedené okno, klepněte na Enable Macros (povolit makra). Objeví se Excel list s vlastním kalkulátorem, s jehož pomocí se během několika kroků dostanete k výsledku. Prvním krokem je zadání příkonu na jeden připojený reproduktor. Ihned se spočítá maximální počet reproduktorů, který při zadaném příkonu a s umělou zátěží nastavenou na nejvyšší odběr můžete použít. Dalším krokem je zadání požadovaného počtu reproduktorů připojených k lince. Pokud je vyšší, než maximální možný počet, objeví se v kroku 3 výstražná zpráva uvedená v příkladu níže: umělých zátěží 2 5

3 V kroku 4 se začne počítat s vlivem kapacity kabelu, proto je nutno zadat jeho kapacitu na 100 metrů délky. Normální hodnota pro reproduktorový kabel se zpomaleným hořením (Fire Retardant) je 12 nf/100m, ale je dobře možné, že kapacita bude i vyšší. Tabulka ihned spočítá maximální délku kabelu, které se zadanou kapacitou a umělou zátěží nastavenou na nejvyšší příkon můžete dosáhnout. Dalším krokem je zadání požadované délky kabelu reproduktorové linky. Je-li delší než maximální možná, objeví se v kroku 6 výstraha uvedená v příkladu níže: umělých zátěží 3 5

4 Pokud jsou počet a příkon reproduktorů i délka kabelu v dovoleném rozmezí, zobrazí se namísto výstražných zpráv požadované nastavení umělé zátěže Dummy Load. Nyní kliknutím na Display jumper JP1 setting zjistěte, jak tato propojka musí být nastavena, aby vyhovovala zadaným parametrům linky. umělých zátěží 4 5

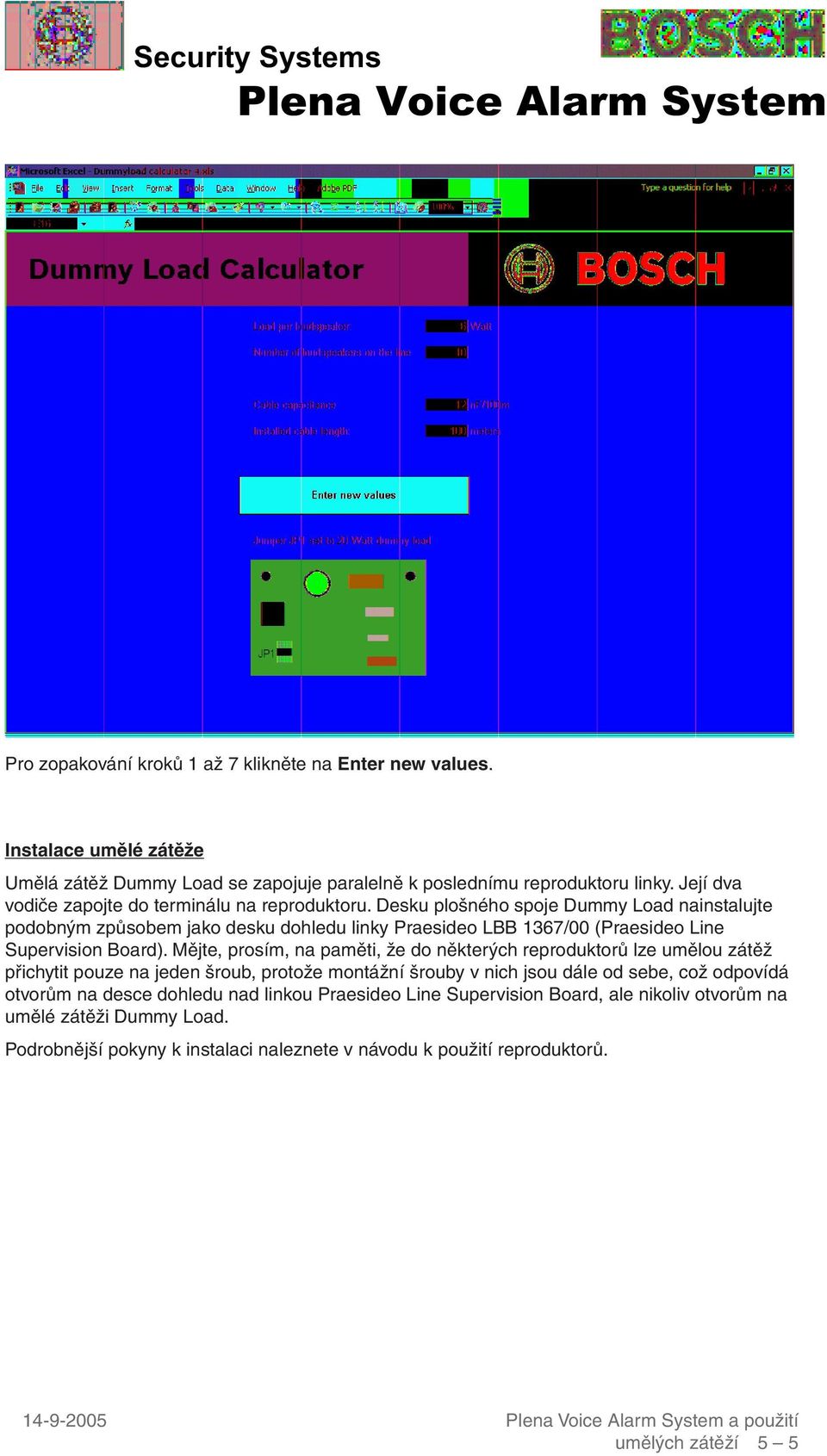

5 Pro zopakování kroků 1 až 7 klikněte na Enter new values. Instalace umělé zátěže Umělá zátěž Dummy Load se zapojuje paralelně k poslednímu reproduktoru linky. Její dva vodiče zapojte do terminálu na reproduktoru. Desku plošného spoje Dummy Load nainstalujte podobným způsobem jako desku dohledu linky Praesideo LBB 1367/00 (Praesideo Line Supervision Board). Mějte, prosím, na paměti, že do některých reproduktorů lze umělou zátěž přichytit pouze na jeden šroub, protože montážní šrouby v nich jsou dále od sebe, což odpovídá otvorům na desce dohledu nad linkou Praesideo Line Supervision Board, ale nikoliv otvorům na umělé zátěži Dummy Load. Podrobnější pokyny k instalaci naleznete v návodu k použití reproduktorů. umělých zátěží 5 5
