Leica GPS1200 Provozní příručka systému

Rozměr: px
Začít zobrazení ze stránky:

Download "Leica GPS1200 Provozní příručka systému"

Transkript

1 Leica GPS1200 Provozní příručka systému Česká verze

2 Úvod: Zakoupení výrobku: Gratulujeme vám k zakoupení přístroje GPS1200. Před použitím přístroje si prostudujte bezpečnostní zásady uvedené v této příručce. Identifikační údaje: Typ a sériové číslo výrobku jsou uvedeny na štítku na základní jednotce výrobku. Zapište si toto sériové číslo do příručky, aby jste ho měli po ruce, kdykoli byste potřebovali kontaktovat prodejce nebo autorizovaný servis společnosti Leica Geosystems. Typ: Sériové číslo: Symboly: Symboly použité v této příručce mají následující významy: Typ Důležité odstavce obsahující pokyny, které musejí být dodrženy, aby přístroj pracoval správně a efektivně. Ochranné známky: Windows a Windows CE jsou registrované ochranné známky společnosti Microsoft CompactFlash a CF jsou registrované ochranné známky společnosti SanDisk Corporation Bluetooth je registrovaná ochranná známka společnosti Bluetooth SIG, Inc. Všechny ostatní ochranné známky jsou majetkem příslušných vlastníků

3 Obsah: Tato příručka obsahuje: Kapitola Strana 1 Jak pracovat s příručkou 7 2 Uživatelská rozhraní Klávesnice Displej Principy práce s přístrojem Ikony Symboly 22 3 Nastavení příslušenství Porty přijímače Statická referenční stanice ro post-processing na pilíři Real-Time referenční stanice, jednoduchá Real-Time referenční stanice používající přístroj SmartAntenna, RX1250 a 26 GHT SmartRover - Externí rádio Real -Time rover, tyč a Minipack Real-Time rover na tyči 30 4 Nastavení výšky antény 31 5 Použití RX Přepnutí mezi softwarem Leica a pracovní plochou Windows CE Režim spánku Nastavení rozhraní Úvod Nastavení rozhraní SmartAntenna Nastavení Clip-on rozhraní 35 6 Ochrana přijímače pomocí PIN 36 7 Správce - Úvod 37 8 Správce \ Zakázky Úvod Vytvoření nové zakázky / Editace zakázky

4 9 Správce...\Data Úvod Správce bodů Vytváření nových bodů / Editace bodů Obrazovka Průměr Správce Linie/Plochy Úvod Vytváření nové linie / plochy a Editace linie / plochy Třídění a filtry Třídění a filtry pro body, linie a plochy Filtr kódů bodů, linií a ploch Správce...\Kódové listiny Vytváření nové kódové listiny / Editace kódové listiny 10.2 Vytváření nových kódů / Editace kódů Čárová kresba Práce s čárovou kresbou Kombinace čárové kresby a kódování Správce...\Data Úvod Vytváření nového souřadnicového systému / Editace souřadnicového systému Transformace / Elipsoidy / Zobrazení Přístup na obrazovku správy Transformace / Elipsoidy / Zobrazení Vytváření / Editace transformace / elipsoidu / zobrazení Geoid / Modely CSCS Správce \ Nastavení konfiguračního souboru Úvod Vytvoření nového konfiguračního souboru Editace konfiguračního souboru Správce \ Antény Úvod Vytváření nové antény / Editace antény Konverze dat \ Export dat ze zakázky Úvod Export dat

5 16 Konverze \ Import ASCII / GSI data do zakázky Úvod Import dat Konverze \ Kopírování bodů mezi zakázkami Konfigurace \ Nastavení měření ID Vzory Úvod Vytváření nového vzoru ID čísla / Editace vzoru ID čísel Nastavení displeje Nastavení kódování a čárové kresby Nastavení kontroly kvality Ukládání raw observací Nastavení měření bodu Konfigurace \ Nastavení přístroje Anténa a výšky antény Nastavení družic Časové pásmo ID přístroje Konfigurace \ Obecná nastavení Režim průvodce Horké klávesy a uživatelské menu Jednotky a formáty Jazyk Světla, displej, pípání, text Vypnutí a zapnutí Rozhraní Úvod Real-time Úvod Konfigurace bez rozhraní Real-Time Konfigurace referenčního rozhraní Real-Time Konfigurace rozhraní Real-Time roveru Konfigurace systému SBAS Konfigurace zasílání GGA zpráv referenčním síťovým aplikacím Skrytý bod

6 21.4 SmartAnténa Internet Konfigurace zařízení Úvod Přístup ke konfiguraci zařízení / zařízení GPRS Internet Vytváření nového zařízení / Editace zařízení Konfigurace : Rozhraní Řídící zařízení Přístup: Konfigurace : Rozhraní Řídící zařízení Digitální mobilní telefon Rádia Zařízení pro měření skrytého bodu GPRS / Internet Vytváření nové stanice pro vytáčení / Editace stanice pro vytáčení Nástroje Formát paměťového zařízení Přenos objektů Nahrání systémových souborů Kalkulačka a Prohlížení souborů Licenční klíče Stav Stav : Měření Stav družic Stav Real-Time Aktuální pozice Stav ukládání Informace o stavu měření Stav : Baterie a paměť Stav : Informace o systému Stav : Rozhraní NTRIP přes Internet Úvod Nastavení real-time roveru pro použití služby NTRIP Nastavení přístupu přes internet Nastaven připojení k serveru Použití služby NTRIP s Real-Time Roverem

7 1. Jak pracovat s příručkou Během čtení příručky proveďte nastavení přístroje. Přístup: Obrazovka: Stránka: Položky a možnosti: XX: Tento popis Hlavním menu : Správce...\Data znamená :V Hlavním menu vyberte položku Správce, na další obrazovce vyberte položku Data. Název obrazovky může mít následující podobu: Konfigurace: Základní menu. Obrazovky mohou mít více než jednu stránku. Stránka Jednotky popisuje konkrétní stránku obrazovky Konfigurace:Jednotky a formáty, Jednotky. Pokud je vybrán souřadnicový systém Swiss, bude na obrazovce zobrazena položka <Souř. systém: Swiss>. Znaky XX znamenají proměnlivou část názvu obrazovky, zejména, pokud jsou na jednom příkladu popisovány vzájemně podobné obrazovky. Příklad 1: Název Vytyčení: XX vytyčení znamená buď Vytyčení: Polární vytyčení, nebo Vytyčení: Pravoúhlé vytyčení. Příklad 1: Název položky <Úkol: XX linie> znamená buď <Úkol: Měření linie>, nebo <Úkol: Vytyčení linie>. Klávesy: Na přístroji lze nalézt dva druhy kláves fixní a softkeys. Typ Fixní klávesy Klávesy, které je možné stisknout na klávesnici přístroje, například: Funkční klávesy F1-F6. Funkční klávesy F7-F12. Alfanumerické kláves. Klávesy ESC, USER, PROG, CE, ENTER, SHIFT. Šipky. Softkeys Jsou zobrazeny na displeji přístroje. Mohou být vybrány pomocí fixních kláves. Například: POKR (F1). Fixní klávesa, kterou je možné tuto klávesu vybrat je uvedena v závorce, v tomto případě F1. v příručce budou detailně vysvětleny jednotlivé postupy, které vyžadují použití kláves, ty budou v textu zvýrazněny, například ENTER, POKR (F1), nebo SHIFT + INDIV (F5). Platnost této příručky: Tato příručka je použitelná pro přístroje GPS1200. Rozdíly mezi jednotlivými modely jsou vyznačeny a popsány. RX1200 k dispozici jako RX1210, nebo s dotykovým displejem jako RX1210T, RX1220T nebo RX1250 X. Názvy RX1210 a RX1220, které jsou v této příručce použity reprezentují i modely s dotykovým displejem, k jejichž ovládání je třeba použít přiložené dotykové ukazovátko. Tato příručka popisuje standardní aplikace měření real-time. Informace o dalších dostupných funkcích naleznete v Technické příručce pro GPS

8 Dokumentace k dispozici: Obecný popis: Název dokumentace Uživatelská příručka Obsahuje popis veškerých funkcí umožňujících základní práci s přístrojem. Poskytuje základní popis přístroje, technických údajů a bezpečnostních zásad jeho používání. Název dokumentace Provozní příručka Provozní příručka aplikačních programů Obecně popisuje funkce přístroje ve standardních situacích. Je určena pro rychlé vyhledávání během práce s přístrojem. Obsahuje popis jednotlivých aplikačních programů. Je určena pro rychlé vyhledávání během práce s přístrojem. Aplikační program RoadRunner je popsán v samostatné příručce. Technická příručka Obsahuje podrobný popis přístroje a jeho programového vybavení, včetně detailních informací o málo používaných nastaveních a funkcích. Tato příručka je určena specialistům. Dostupná dokumentace pro jednotlivé případy: Použití: Uživatelská příručka pro: Provozní příručka pro: Provozní příručka aplikačních programů pro: Technická příručka pro: TPS TPS1200 TPS1200 TPS1200 TPS1200 TPS RCS RX1200 TPS1200 TPS1200 TPS1200 GPS GPS1200 GPS1200 GPS1200 GPS1200 GPS SmartRover RX1200 GPS1200 GPS1200 GPS1200 Formát dokumentace: CD k GPS1200 obsahuje celou dokumentaci v elektronické podobě. Všechny příručky jsou také dostupné v tištěné podobě, kromě Technické příručky GPS

9 2. Uživatelská rozhraní 2.1 Klávesnice a) Funkční klávesy F1-F6 b) Klávesy znaků abecedy c) CAPS d) Horké klávesy F7-F12 e) SPACE, SHIFT f) ENTER g) Šipky h) CE, ESC, USER, PROG i) Numerické klávesy j) Pro RX1250: Klávesa Windows. Má tvar loga společnosti Microsoft a je umístěna mezi klávesami PROG a ESC. Pro názornost byl vybrán model RX1250, který reprezentuje všechny ostatní modely. Rozdíly od tohoto modelu jsou vyznačeny

10 Klávesy: Klávesy Funkční F7-F12 klávesy Definovatelné klávesy, horké klávesy, které spouštějí příkazy či způsobují přechod na příslušnou obrazovku displeje. Klávesy a číslice CE abecedy Umožňují vkládání písmen a číslic. Tato klávesa vymaže znak na pozici kurzoru. Vymaže vždy poslední znak údaje. ESC Umožňuje opustit aktuální menu nebo dialogové pole bez uložení hodnot. Pokud je tato klávesa stisknuta a držena po dobu 2 s v Hlavním menu GPS 1200, dojde k vypnutí přijímače. USER Aktivuje Uživatelské menu. PROG (ON) Pokud je senzor vypnut, podržte tuto klávesu 2 s stisknutou a senzor se zapne. ENTER Umožňuje vybrat zvýrazněnou řádku a přechod na navazující dialogové pole či menu. Spouští editační mód pro editaci údaje v poli. Otevírá seznam. SHIFT Tato klávesa umožňuje přepínat mezi první a druhou sadou funkčních kláves. Šipky SPACE CAPS Funkční F1-F6 klávesy Umožňují pohyb po položkách displeje. Umožňuje vkládat mezeru. Umožňuje přepínat mezi velkými a malými písmeny. Odpovídají šesti funkčním klávesám, které jsou zobrazeny na spodním okraji obrazovky displeje. Kombinace kláves: Klávesy PROG + USER SHIFT+ PROG Pro RX1210/RX1220: Vypne přístroj. Pro RX1250: Přepne přístroj RX1250 do režimu spánku. Pro RX1250: Aktivuje příkazový řádek systému Windows, nebo aktivuje Úvodní menu. Umožňuje prohlížení stránek směrem nahoru. Umožňuje prohlížení stránek směrem dolů

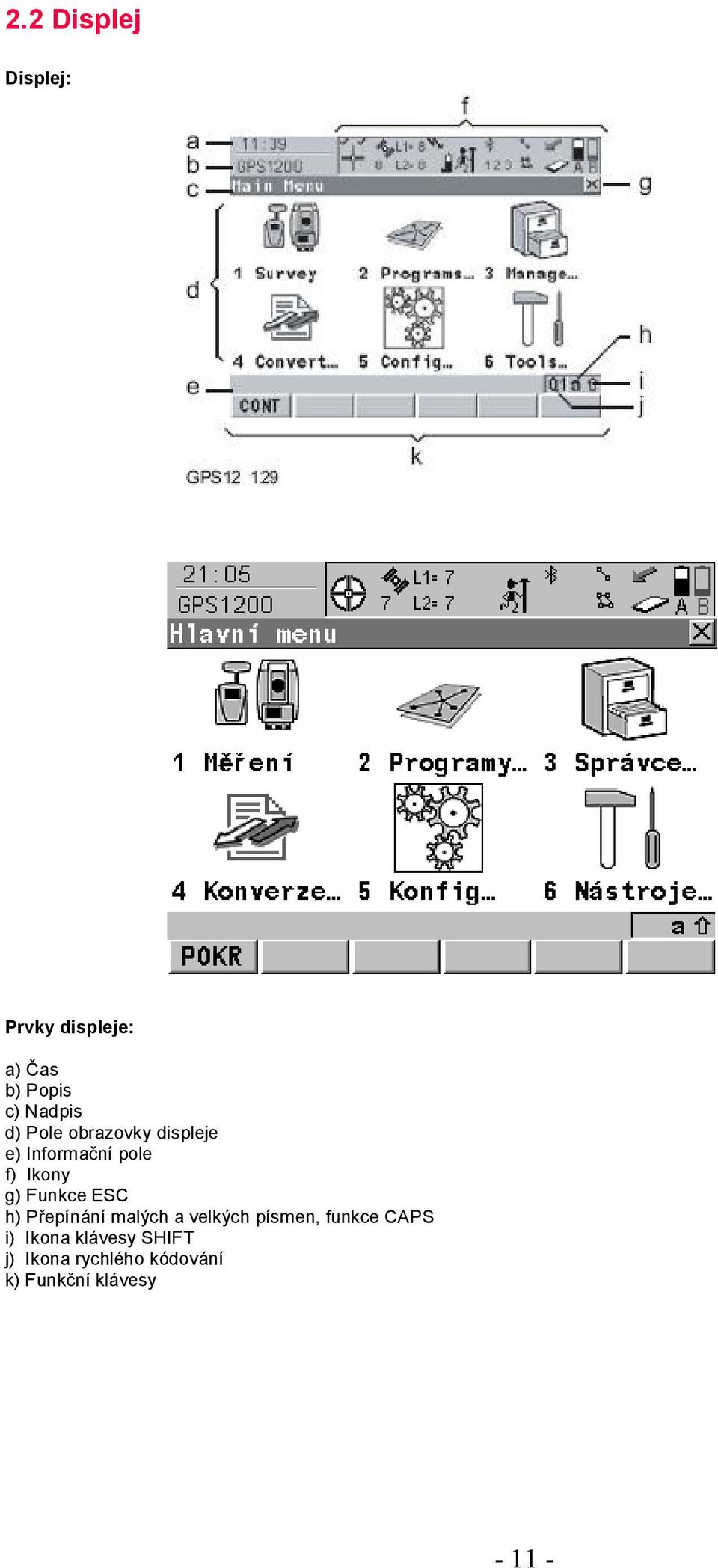

11 2.2 Displej Displej: Prvky displeje: a) Čas b) c) Nadpis d) Pole obrazovky displeje e) Informační pole f) Ikony g) Funkce ESC h) Přepínání malých a velkých písmen, funkce CAPS i) Ikona klávesy SHIFT j) Ikona rychlého kódování k) Funkční klávesy

12 Prvky displeje: Prvek Čas Zobrazení aktuálního místního času. Zobrazuje umístění a to buď v na obrazovce Hlavní menu, pomocí klávesy PROG, nebo pomocí klávesy USER. Nadpis Pole obrazovky displeje Zobrazuje název aktuální obrazovky displeje. Je pracovní oblastí displeje. Informační pole Informace jsou zobrazovány po 10 s. Ikony Zobrazují aktuální stav přístroje. Více informací naleznete v kapitole 2.4 Ikony. Mohou být použity s dotykovým displejem. Funkce ESC Může být použita s dotykovým displejem a má stejnou funkci jako klávesa ESC. Vrací zpět naposled provedený úkon. Přepínání malých a velkých písmen, funkce CAPS Zobrazuje zapnutí funkce CAPS. Ikona SHIFT klávesy Zobrazuje stav klávesy SHIFT. Může být použita s dotykovým displejem a má stejnou funkci jako klávesa SHIFT. Ikona kódování Zobrazuje konfiguraci rychlého kódu. Může být použit s dotykovým displejem pro zapnutí či vypnutí funkce rychlý kód. Funkční klávesy (Softkeys) Spouští příkazy. Příkazy, které jsou pomocí těchto kláves spouštěny jsou definovány vždy pro aktuální obrazovku displeje. S dotykovým displejem mohou být použity přímo

13 2.3 Principy práce s přístrojem Klávesnice a dotyková obrazovka: Přístroj lze ovládat buď pomocí klávesnice, nebo pomocí dotykové obrazovky s dotykovým hrotem. Práce s nimi je stejná, jediným rozdílem je způsob, jakým jsou informace vybírány a zadávány. Ovládání pomocí klávesnice: Informace jsou vybírány a zadávány pomocí kláves. Více informací o funkci kláves naleznete v kapitole 2.1 Klávesnice. Ovládání pomocí dotykového displeje: Informace jsou vybírány a zadávány na displeji pomocí dotykového hrotu. Úkon Vybrání položky Spuštění editačního režimu při vkládání dat Klepněte na položku. Klepněte na vstupní pole. Zvýraznění položky, nebo její části, za účelem její editace Táhněte hrotem z leva doprava. Vložení zadaných dat a opuštění editačního režimu Klepněte kamkoli jinam než na editované pole. Zapnutí přístroje: Stiskněte a po 2 s držte klávesu PROG. Vypnutí přístroje: Přístroj lze vypnout pouze na obrazovce Hlavní nabídka GPS1200. Společně stiskněte klávesy USER a PROG, nebo stiskněte a podržte klávesu ESC po 2 s. Zamknutí/Odemknutí klávesnice: Možnost Zamknutí Chcete-li zamknout klávesnici stiskněte a 3s podržte klávesu SHIFT. V informačním poli se objeví zpráva Klávesnice zamčena. Odemknutí Chcete-li klávesnici odemknout opět stiskněte a 3s podržte klávesu SHIFT. V informačním poli se objeví zpráva Klávesnice odemknuta

14 Výběr z menu: Vzhled Pokud chcete vybrat položku z menu, můžete to udělat dvojím způsobem: Přesuňte se kurzorem na ni, nebo ji zvýrazněte a stiskněte klávesu ENTER, nebo POKR (F1). Nebo napište číslo dané položky, je vždy uvedeno před položkou, a stiskněte klávesu ENTER, nebo POKR (F1). Výběr stránky: Vzhled Pokud chcete vybrat stránku dané obrazovky, můžete to udělat dvojím způsobem: Klepněte na záložku stránky, nebo stiskněte klávesu LIST (F6). Editace celé hodnoty ve vstupním poli: Vzhled 1. Pole zvýrazněte. 2. Zadejte numerické znaky a/nebo znaky abecedy. 3. Stiskněte klávesu ENTER, nebo klepněte mimo dané vstupní pole. Editace jednotlivých znaků ve vstupním poli: Vzhled Znak může být vložen, nebo přepsán. Postup je stejný v obou případech. 1. Pole zvýrazněte. 2. Při použití klávesnice: Stiskněte klávesu ENTER. Aktivujete editační režim. 3. Pro dotykový displej: Zvýrazněte znaky, které chcete změnit. 4. Zadejte numerické znaky a/nebo znaky abecedy. 5. Stiskněte klávesu ENTER, nebo klepněte mimo dané vstupní pole

15 Zadávání zvláštních znaků: Krok 1. Zvýrazněte vstupní pole. 2. Při použití klávesnice: Stiskněte klávesu ENTER. 3. Přepněte na požadovanou sadu zvláštních znaků pomocí šipek nahoru a dolu. 4. Stiskněte funkční klávesu odpovídající požadované skupině znaků. 5. Stiskněte funkční klávesu odpovídající požadovanému znaku. 6. Pro zadání více zvláštních znaků ze stejné sady zopakujte krok 4. a Stiskněte klávesu ENTER. Výběr ze seznamu: Výběry ze seznamu mohou mít různou podobu. Uzavřený seznam: Vzhled Výběr Trojúhelník na pravé straně indikuje, že je k dispozici další výběr. Pro procházení jednotlivých možností použijte šipky, nebo poklepejte na trojúhelník na displeji. Jednoduchý seznam: Vzhled Výběr Seznam nabízí možnosti, které jsou k dispozici. Pokud je třeba, je zobrazeno vyhledávací políčko. Zvýrazněte položku a stiskněte klávesu ENTER. Pokud chcete ukončit výběr bez uložení volby, stiskněte klávesu ESC, nebo klepněte libovolně mimo pole seznamu. Vzhled Výběr Seznam vyplňuje celou obrazovku. Je zobrazeno vyhledávací políčko. Je možno přidávat, editovat a odstraňovat položky ze seznamu. Tento druh seznamu je vždy podrobně vysvětlen na příslušných místech příručky. Zvýrazněte položku a stiskněte klávesu ENTER, nebo POKR (F1). Pokud chcete ukončit výběr bez uložení volby, stiskněte klávesu ESC, nebo klepněte na symbol

16 2.4 Ikony : Ikony displeje zobrazují aktuální stav přístroje. Umístění ikon: a) Stav polohy b) Počet viditelných družic c) Měřené družice d) Zařízení Real-time a stav režimu real-time, stav režimu Internet online e) Režim polohy f) Bluetooth g) Linie/plochy h) Flash karta/interní paměť i) Baterie j) Klávesa SHIFT k) Rychlý kód

17 Stav polohy: Zobrazuje stav aktuální polohy. Dotykový displej: Klepnutím na tuto ikonu přejdete na Stav polohy. Ikona Žádná ikona Žádné informace o poloze nejsou k dispozici. K dispozici je autonomní řešení. K dispozici je kódové řešení. K dispozici je fázové řešení. Zaškrtnutí indikuje probíhající kontrolu ambiguit. Počet viditelných družic: Zobrazuje počet teoreticky viditelných družic nad nastavenou minimální úhlovou výškou podle aktuálního almanachu. Dotykový displej: Klepnutím na tuto ikonu přejdete na Stav družic. Ikona Počet viditelných družic nad nastaveným výškovým úhlem <Výšk. úhel:>. Počet viditelných družic nad nastaveným výškovým úhlem <Výšk. úhel:>. Přijímač je nastaven tak, aby přijímal externí oscilátor. Měřené družice: Zobrazuje počet družic, které jsou zahrnuty do aktuálního výpočtu polohy. Dotykový displej: Klepnutím na tuto ikonu přejdete na Stav družic. Ikona Když se objeví ikona stavu polohy, je zobrazena informace o počtu družic, které jsou do výpočtu zahrnuty. Pokud nejsou aktuálně k dispozici žádné informace o poloze, ale družice jsou sledovány, pak hodnoty L1 a L2 (pouze pro GPS), nebo hodnoty G a R (pro GPS a GLONASS) ukazují, kolik družic je sledováno. Počet měřených družic se může lišit od počtu viditelných družic. To je způsobeno tím, že měření na tyto družice je natolik nepřesné, že nemůže být zahrnuto do výpočtu polohy

18 Počet měřených družic systému GLONASS může být nula, pokud je pro výpočet polohy používáno alespoň 5 družic systému GPS. Výpočetní algoritmus automaticky vybere nejlepší kombinaci z dostupných měření. Výpočet polohy při hodnotě R = 0 je proveden se specifikovanou spolehlivostí vypočtených hodnot. Zařízení Real-time a jeho stav: Zobrazuje stav real-time zařízení, které je používáno. Dotykový displej: Klepnutím na tuto ikonu přejdete na Stav vstupu zařízení Real-time. Šipka směřující nahoru indikuje referenční konfiguraci, ale neposkytuje informaci o tom, zda zařízení pracuje. Šipka bliká, pokud dochází k příjmu real-time dat. Pokud jsou nastaveny dvě zařízení real-time, je zobrazena ikona pro zařízení real-time 1. Ikona Je připojen digitální mobilní telefon. Digitální mobilní telefon přijímá data. Přijímání dat rádiem. Přijímání dat pomocí RS232. Zařízení vybavené technologií Bluetooth je připojeno a přijímá data. Jako příklad je zobrazen mobilní telefon. Zařízení Real-time: Rover Šipka směřující dolů indikuje konfiguraci roveru. Šipka bliká, pokud dochází k příjmu real-time dat. Ikona Je připojen digitální mobilní telefon. Digitální mobilní telefon přijímá data. Přijímání dat rádiem. Přijímání dat pomocí RS232. Zařízení vybavené technologií Bluetooth je připojeno a přijímá data. Jako příklad je zobrazen mobilní telefon. Je používán některý z následujících systémů: The Wide Area Augmentation System, European Geostationary Navigation Overlay Service, nebo MTSAT Satellite-based Augmentation Systém

19 Stav připojení on-line: Ikona Přijímač je připojen on-line pomocí internetu. Režim polohy: Zobrazuje aktuální režim polohy, který odpovídá definované konfiguraci. Jakmile je zobrazena tato ikona, je zařízení připraveno k práci. K přidání symbolů k ikoně základního režimu polohy dojde ve chvíli, kdy jsou ukládána raw data, nebo automatické body. Dotykový displej: Klepnutím na tuto ikonu přejdete na Stav ukládání. Ikona Režim polohy Měření bodu Ukládání Raw dat Ukládání automatických bodů Pohyb antény Statický Ano Ne Ne Ne Statický Ano Ano Ne Ne Mobilní Ne Ne Ne Ano Mobilní Ne Ano Ne Ano Mobilní Ne Ano Podle času Ano Mobilní Ne Ano Podle délky a výšky Ano Mobilní Ne Ano Metodou stop & go Ano

20 Bluetooth: Je zobrazen stav portu a spojení Bluetooth. Dotykový displej: Klepnutím na tuto ikonu přejdete na Stav Bluetooth. Ikona Přijímač RX1250, GNSS s GFU16, nebo přístroj TPS s bočním komunikačním portem je vybavený technologií Bluetooth. V případě RX1250 je technologie Bluetooth integrována do přístroje. Bluetooth spojení je nastaveno a připraveno k použití. Bluetooth spojení není nastaveno. Porty Bluetooth číslo 1, 2 a 3 nelze použít. Pro RX1250 jsou dispozici pouze porty 2 a 3. Bluetooth spojení je nastaveno. Porty 1, 2 a 3 jsou aktivní. Pro RX1250 jsou dispozici pouze porty 2 a 3. Linie/plocha: Je zobrazen počet aktuálně otevřených linií a ploch v aktuální zakázce. Dotykový displej: Klepnutím na tuto ikonu přejdete na Správce dat: Název zakázky. Ikona Je zobrazen počet aktuálně otevřených linií a ploch v aktuální zakázce. Flash karta/interní paměť: Je zobrazen stav Flash karty a interní paměti. Je zobrazena velikost využívaného místa na Flash kartě v sedmi úrovních. Je zobrazena velikost využívaného místa v interní paměti v devíti úrovních. Dotykový displej: Klepnutím na tuto ikonu přejdete na Stav Baterie & Paměti. Ikona Flash karta je vložena a může být odpojena. Flash karta je vložena a nemůže být odpojena. Její odpojení může mít za následek ztrátu dat. Interní paměť je aktivní. Žádná ikona Flash karta je aktivní. Žádná Flash karta nebyla vložena. Baterie: Je zobrazen stav a zdroj baterie. Číselně je zobrazena zbývající kapacita baterie v šesti úrovních. Pro GPS 1200: Pokud jsou připojeny dvě interní baterie, bude používána ta, která má nižší napětí. Pokud je připojen externí zdroj a zároveň je zapojena jedna, nebo dvě baterie interní, bude přístroj využívat externí zdroj

21 Pro GRX1200 Pro/GRX1200 GG Pro: Pokud jsou připojeny dva externí zdroje, bude přístroj využívat ten, který je nastaven jako preferovaný zdroj napájení. Dotykový displej: Klepnutím na tuto ikonu přejdete na Stav Baterie & Paměti. Ikona Pro GPS1200: Je používána jedna baterie ze zásobníku A. Pro GPS1200: Je používána jedna baterie ze zásobníku B. Pro GPS1200: V přístroji jsou dvě baterie v zásobnících A a B. Tmavě je zvýrazněna ta, která je právě používána. Pro GPS1200: Je připojena a používána externí baterie. Pro RX1250: Je používána interní baterie. SHIFT: Je zobrazen stav klávesy SHIFT. Dotykový displej: Klepnutím na tuto ikonu přejdete na další funkční klávesy. Ikona Na aktuální obrazovce displeje jsou k dispozici další funkční klávesy. Klávesa SHIFT byla stisknuta. Rychlý kód: Je zobrazen rychlý kód. Viditelný při měření a v jiných aplikacích umožňujících měření bodu s rychlým kódem. Dotykový displej: Klepnutím na tuto ikonu přepnete rychlý kód do polohy zapnuto/vypnuto. Ikona Rychlý kód je zapnut. Z aktuální kódové listiny jsou používány rychlé kódy tvořené jednou číslicí. Rychlý kód pro kódy tvořené jednou číslicí je vypnut. Rychlý kód je zapnut. Z aktuální kódové listiny jsou používány rychlé kódy tvořené dvěma číslicemi. Rychlý kód pro kódy tvořené dvěma číslicemi je vypnut. Rychlý kód je zapnut. Z aktuální kódové listiny jsou používány rychlé kódy tvořené třemi číslicemi. Rychlý kód pro kódy tvořené třemi číslicemi je vypnut

22 2.5 Symboly : Symboly poskytují informace o nastavení. Symbol Příklad Tento symbol se zobrazuje na stránce Body, Linie, Plochy a Mapy, pokud je viditelný, znamená to, že příslušný filtr je aktivní. Tento symbol se objevuje na obrazovce správy kódů a znamená, že ke kódům jsou připojeny další atributy. Symbol Příklad Indikuje překročení definovaných limitů. Symbol Příklad Tento symbol indikuje největší rozdíl v DET C SYS krok č.4: Kontrola rozdílů. Symbol Příklad Tento symbol je používán při správě dat a indikuje již vytyčené body. Symbol Příklad Tento symbol se používá v režimu probuzení. Indikuje nadcházející stav probuzení

23 3. Nastavení příslušenství 3.1 Porty přijímače : Všechny porty přístroje GPS1200 jsou umístěny na předním panelu přijímače. Na předním panelu jsou k dispozici tyto porty: GX1210, GX1220, GX1230, GX1230 GG, GX1200 s možností PPS/Event, GRX1200 Classic a GRX1200 Lite. a) Port E2: Vstup 2, na GX1200 s možností PPS/Event. b) Port E1: Vstup 1, na GX1200 s možností PPS/Ebeny. c) Zásobník baterií A se slotem na flash kartu. g) Port ANT: antény GNSS, vstupní. h) Zásobník baterií B, není pro GRX1200 Pro/GRX1200 GG Pro. i) Port PPS: PPS výstup, na GX1200 s možností PPS/Event. d) Indikátory (LED diody) j) Port RX: RX1200 in/out, nebo rozhraní dálkového ovládání in/out. 8 pin LEMO. e) Port P3: Výstup napájení, data in/out, nebo rozhraní dálkového ovládání in/out. 8 pin LEMO. f) Port PWR: Vstup napájení, 5 pin LEMO. k) Port P2: Výstup napájení, data in/out, nebo rozhraní dálkového ovládání in/out. 8 pin LEMO. l) Port P1: Výstup napájení, data in/out, nebo rozhraní dálkového ovládání in/out. 8 pin LEMO. Porty pro připojení příslušenství: Příslušenství RX1210 bez kabelu RX1210 používající kabel GNSS anténa Rádio v pouzdře, bez kabelu Rádio bez pouzdra, používající kabel Rádio v Systému 500, používající kabel Externí napájen Port Přímý klip na přijímači Port RX Port ANT Port P1, nebo port P3 Port P1, port P2, nebo port P3 Port P1, port P2, nebo port P3 Port PWR

24 3.2 Statická referenční stanice pro post-processing na pilíři Použití: Nastavení příslušenství, které je popsáno v této kapitole se využívá při statickém měření s použitím stabilního měřického pilíře. Nastavení příslušenství: a) Anténa GNSS AX1201/AX1202/AX1202 GG/AT504 b) Nosič c) Trojnožka d) Podložka pilíře, je-li potřeba e) RX1210, je-li potřeba f) Přijímač GX1210/GX1220/GX1230/GX1230 GG g) Dvě baterie h) Kabel antény (2.8 m) i) Flash karta j) Transportní kontejner

25 3.3 Real-time referenční stanice, jednoduchá Použití: Nastavení příslušenství, které je popsáno v této kapitole se využívá pro real-time referenční stanice s normálním pokrytím rádiem. Pro zpracování je možné provádět sběr raw observací. Nastavení příslušenství: a) Anténa rádia i) RX1210, je-li potřeba b) Držák antény (15 cm) j) Přijímač GX1210/GX1220/GX1230/GX1230 GG c) Anténa GNSS k) Pouzdro rádia AX1201/AX1202/AX1202 GG d) Výškový hák l) Transportní kontejner e) Nosič m) Kabel pro propojení pouzdra rádia a radioantény (1.2 m) f) Trojnožka n) Dvě baterie g) Anténa pro propojení přijímače o) Flash karta a antény GNSS (1.2 m) h) Stativ

26 3.4 Real-time referenční stanice používající přístroj SmartAntenna, RX1250 a GHT 56 Použití: Nastavení příslušenství, které je popsáno v této kapitole se využívá pro real-time referenční stanice používající přístroj SmartAntenna (ATX1230, nebo ATX1230 GG), RX1250 a GHT56. Toto nastavení je určeno pro měření s normálním pokrytím rádiem. Pro zpracování je možné provádět sběr raw observací. Nastavení příslušenství: a) SmartAntenna (ATX1230, nebo ATX1230 GG) i) Pouzdro rádia b) Baterie pro přístroj SmartAntenna j) Transportní kontejner c) Výškový hák k) RX1250 d) Nosič l) Anténa rádia e) Trojnožka m) Baterie pro RX1250 f) Stativ n) Flash karta g) GHT57 o) Baterie pro rádio h) GHT

27 3.5 SmartRover Externí rádio Použití: Nastavení příslušenství, které je popsáno v této kapitole se využívá pro real-time rover používající přístroj SmartAntenna, RX1250 X, GHT56 a externí rádio. Nastavení příslušenství: a) SmartAntenna g) Spodní část aluminiové tyče b) Baterie pro přístroj SmartAntenna h) Anténa rádia c) Horní část aluminiové tyče se šroubem, nebo čepem i) Baterie pro RX1250 X d) Držadlo tyče j) Flash karta e) GHT56 k) RX1250 X f) Pouzdro rádia l) Baterie pro rádio

28 3.6 Real-Time Rover, tyč a Minipack Použití: Nastavení příslušenství, které je popsáno v této kapitole se využívá pro real-time rover s prodlouženou dobou použití v terénu. Pro zpracování je možné provádět sběr raw observací. Nastavení příslušenství: a) Anténa GNSS AX1201/AX1202/AX1202 GG j) Kabel z RX do GX (1.8 m ) b) Horní část aluminiové tyče se šroubem, nebo čepem k) Přijímač GX1210/GX1220/GX1230/GX1230 GG c) Držadlo tyče l) Dvě baterie d) RX1210 m) Flash karta e) Držák pro RX1210 na tyči n) Anténa rádia f) Spodní část aluminiové tyče o) Držák antény rádia (3 cm) g) Kabel antény (1.2 m) p) Kabel pro propojení pouzdra rádia a radioantény (1.2 m) h) Kabel antény (1.6 m) q) Teleskopická tyč i) Rádio v pouzdře r) Minipack

29 Umístění kabelů v minipacku: a) Kabel antény (1.6 m) b) Kabel z RX do GX (1.8 m) c) Kabel pro propojení pouzdra rádia a radioantény (1.2 m)

30 3.7 Real-Time Rover, na tyči Použití: Nastavení příslušenství, které je popsáno v této kapitole se využívá pro real-time rover s krátkou dobou použití, zejména tam, kde je mnoho překážek, jako například plotů. Nastavení příslušenství: a) Anténa GNSS AX1201/AX1202/AX1202 GG h) Rádio v pouzdře b) Horní část aluminiové tyče se šroubem i) Přijímač GX1210/GX1220/GX1230/GX1230 GG c) Kabel antény (1.8 m) j) Držák pro přijímač na tyči d) Držák tyče k) RX1210 e) Držák pro RX1210 na tyči l) Kabel z RX do GX (1.0 m) f) Spodní část aluminiové tyče m) Dvě baterie g) Anténa rádia n) Flash karta

31 4. Nastavení výšky antény a) Referenční rovina zařízení b) Výškový posun fázového centru pro L1 c) Výškový posun fázového centru pro L2 d) Odečet výškového měření Zobrazena je anténa AX1201/AX1202AX1202 GG. Vertikální posun = 0. Rozměry nosiče a adaptéru: Nosič GRT144 s adaptérem GAD31 Nosič GRT

32 Nastavení stativu: a) Referenční rovina zařízení b) Výškový posun fázového centru pro L1 c) Výškový posun fázového centru pro L2 e,d) Vertikální odsazení - pro anténu Leica standard a příslušenství je 0.36 m. e) Odečet výškového měření Zobrazena je anténa AX1201/AX1202AX1202 GG. Vertikální odsazení = 0. Nastavení tyče:

33 a) Referenční rovina zařízení b) Výškový posun fázového centru pro L1 c) Výškový posun fázového centru pro L2 d) Odečet výškového měření: Pro tyč Leica standard složené ze dvou částí je 2.00 m.. Pro tyč Leica standard složené ze dvou částí, doplněné o prodloužení (1.00 m) je 3.00 m.. Pro spodní část tyče je 1.00 m. Zobrazena je anténa AX1201/AX1202AX1202 GG. Vertikální odsazení = Použití RX Přepnutí mezi softwarem Leica a pracovní plochou Windows CE Grafické znázornění: a) Ikona spouštějící software Leica b) Pracovní plocha Windows CE c) Příkazový řádek d) Tlačítko Start Spuštění softwaru Leica: Pokud Je RX1250 zapnuto. Je pracovní plocha Windows CE aktivní. Je software Leica na ploše minimalizován. Pak Dojde ke spuštění softwaru Leica automaticky. Poklepejte na ikonu softwaru Leica, nebo stiskněte tlačítka SHIFT + PROG a klepněte na ikonu. Poklepejte na ikonu softwaru Leica, nebo vyberte v příkazovém řádku položku SmartRover, dojde k zvětšení okna softwaru Leica

34 Spuštění pracovní plochy Windows CE: Pokud Má být software Leica minimalizován. Má být práce se softwarem Leica ukončena. Má být zobrazen příkazový řádek Windows CE. Pak V Hlavním menu stiskněte klávesy SHIFT + MINIM (F5). V Hlavním menu stiskněte klávesy SHIFT + EXIT (F6. Stiskněte klávesy SHIFT + PROG ( ). 5.2 Režim spánku : V režimu spánku se přístroj RX1250 vypne a sníží spotřebu elektrické energie. Opětovné zapnutí přístroje z režimu spánku je rychlejší, než jeho zapnutí poté, co byl přístroj úplně vypnut. Vypnutí přístroje RX1250 do režimu spánku: Přístroj RX1250 lze vypnout do režimu spánku pouze z obrazovky Hlavního menu. Stiskněte současně klávesy USER a PROG. NEBO Stiskněte klávesy SHIFT + SLEEP (F3). NEBO Stiskněte a po dobu 2 s podržte klávesu ESC. 5.3 Nastavení rozhraní Úvod : Vhodné nastavení rozhraní pro RX1250 závisí na nastavení příslušenství. Nastavení příslušenství Nastavení rozhraní Informace naleznete v kapitole číslo: Referenční Real-Time používající zařízení SmartAntenna, RX1250 a GHT56. Rozhraní SmartAntenna s Bluetooth, nebo USB. Nasazovací rozhraní pro rádio, nebo digitální mobilní telefon SmartRover - Externí rádio Rozhraní SmartAntenna s Bluetooth, nebo USB. Nasazovací rozhraní pro rádio, nebo digitální mobilní telefon

35 5.3.2 Nastavení rozhraní SmartAntenna Nastavení: Krok 1. V Hlavním menu vyberte položku Konfigurace...\Rozhraní. 2. Zvýrazněte položku SmartAntenna. 3. Stiskněte klávesu EDIT (F3). 4. Nastavte hodnotu položky <Užij zařízení: Ano> Vyberte volný port Bluetooth. 5. Stiskněte klávesu ZAŘÍZENÍ (F5). 6. Nastavení zařízení Zvýrazněte položku ATX Stiskněte klávesu POKR (F1). 8. Pro nalezení zařízení Bluetooth stiskněte klávesu HLEDAT (F4). Zařízení SmartAntenna musí být zapnuto. 9. Zobrazí se veškerá zařízení Bluetooth. 10. Zvýrazněte položku SmartAntenna. 11. Stiskněte klávesu POKR (F1). Pokud je vybraná SmartAntenna propojena s přístrojem, zobrazí se požadavek Windows CE na ověření. Jako identifikační číslo pro Leica Bluetooth zadejte 0000 a stiskněte klávesu OK. Jakmile je připojení Bluetooth funkční, začne na přístroji SmartAntenna modře blikat dioda Bluetooth Nastavení Clip-on rozhraní Nastavení: Krok 1. V Hlavním menu vyberte položku Konfigurace...\Rozhraní. 2. Zvýrazněte položku Real-Time. 3. Stiskněte klávesu EDIT (F3). 4. Konfigurace režimu Real-Time Nastavte položky <Režim R-Time: Rover>, nebo < Režim R-Time: Referenční> a <Port: Clip-on>. Chcete-li nastavit zařízení připojené k GHT56, stiskněte klávesu 5. ZAŘÍZENÍ (F5). Stiskem klávesy POKR (F1) přejdete zpět na obrazovku Konfigurace 6. : Rozhraní

36 6. Ochrana přijímače pomocí PIN : Přijímač lze chránit pomocí kódu PIN (Personal Identification Numer). Pokud je ochrana pomocí PIN aktivována, bude přístroj po zapnutí, před spuštěním Hlavního menu systému, požadovat zadání kódu PIN. Pokud zadáte kód PIN 5x chybně, bude po vás systém požadovat zadání kódu PUK (Personal UnblocKing code). Tato kapitola popisuje zadávání kódů PIN a PUK. Přístup: GPS1200 Security PIN kód je automaticky požadován během procesu zapnutí přístroje pokud je na obrazovce Konfigurace : Zapnutí a vypnutí : PIN nastavena hodnota položky <Užij PIN: Ano> a kód PIN je v přístroji zadán. GPS1200 Security PUK kód je automaticky požadován během procesu zapnutí přístroje pokud je kód PIN zadán 5x chybně. OK (F4) Potvrzená zadaného kódu PIN a přechod na následující obrazovku. SHIFT + KONEC (F6) Vypnutí přijímače. položek: Položka Možnost PIN kód Možno zadat Zadání kódu PIN, který bude požadován při spuštění přístroje. Další krok: Pokud je zadaný kód PIN správný Pak Zobrazí se Hlavní menu GPS1200. chybný Zobrazí se chybové hlášení PIN Code Error: x po sobě chybný Zobrazí se chybové hlášení PIN Code Error: 478. Je požadováno zadání kódu PUK

37 Kód PUK: položek: Položka Možnost PUK kód Možno zadat Kód PUK je generován společností Leica Geosystems. Pro přijímače dodávané s firmwarem verze 2.10, nebo vyšší, je kód PUK dodáván spolu s přijímačem. Pro přijímače dodávané s firmwarem verze nižší než 2.10, kontaktujte zástupce společnosti Leica Geosystems, od kterého kód PUK získáte. Sériové číslo Výstup Sériové číslo přijímače je nezbytné pro získání kódu PUK od společnosti Leica Geosystems. Další krok: Pokud je zadaný kód PUK správný chybný Pak Je starý kód PIN odstraněn a ochrana pomocí PIN je deaktivována. Zobrazí se Hlavní menu GPS1200. GPS1200 pokračuje v požadavku na zadání správného kódu PUK. Chcete-li přístroj vypnout stiskněte klávesy SHIFT + KONEC (F6). 7. Správce - Úvod Přístup: Krok 1. V hlavním menu vyberte Správce. 2. Z menu vyberte požadovanou položku. 3. Položku otevřete stisknutím klávesy POKR (F1). Položka v menu Správce je přístupná i přímo z nabídky na některých obrazovkách, například z úvodní stránky aplikačního programu. Správce XX : Jako příklad poslouží obrazovka Správce : Zakázky. Na jiných obrazovkách jsou k dispozici ještě další klávesy softkeys. Seznam možností je uložen v databázi DB-X. Všechny nepřístupné položky jsou zobrazeny se symbolem Pořadí položek, které jsou zobrazeny ve výčtu na displeji je určen nastavením řazení a filtru. Aktivní filtr stránky je zobrazen pomocí znaku napravo od názvu stránky. Na stránkách Linie (X) a Plocha (X), znamená číslo v závorce počet otevřených ploch či linií

38 POKR (F1) Stisknutím této klávesy provedete výběr možnosti a návrat do předcházejícího menu. Pokud tuto klávesu stisknete v menu Správce kódových listin, budou kódy z vybrané kódové listiny zkopírovány do aktivní zakázky. NOVÝ (F2) Pomocí této klávesy můžete vytvořit novou zakázku. Po uložení nové linie/plochy budou všechny existující, otevřené linie a ploch zavřeny. EDIT (F3) Stiskněte tuto klávesu, pokud chcete zakázku upravovat, otevře se průvodce úpravami. DEL (F4) Stisknutím této klávesy zakázku odstraníte. CLOSE (F4) a OPEN (F4) Slouží k přepínáním mezi možnostmi Linie/Plochy. Otevírá sloupec linie/plochy. Pokud je vybraná možnost Ano, potom jsou nově měřené body k této linii/ploše přidávány. Pokud je vybraná možnost Ne, linie/plocha je uzavřena a body k ní nelze přidat. VÍCE (F5) Zobrazí více informací ve druhém sloupci položky. Tato funkce není přístupná z obrazovky Správce zakázky a Správce antény. LIST (F6) Stisknutím této klávesy dojde k přechodu na další stránku obrazovky. Tato funkce je přístupná na obrazovce Správce zakázky. CFCRD (F6) nebo VNITŘ (F6) Tyto klávesy poskytují možnost přepínat mezi zobrazením zakázek, které jsou uloženy na Flash kartě a vnitřní(interní) paměti. Tato funkce je přístupná na obrazovce Správce zakázek, pokud je přístroj vnitřní pamětí vybaven. SHIFT + ULOŽ (F4) Zobrazí body, linie, plochy a volné kódy uložené v zakázce, seřazené podle času. Tato funkce je přístupná z obrazovky Správce dat: Zakázka, Body. SHIFT + DEL (F4) Odstraní označenou linii/plochu. Tato funkce je přístupná ze Správce dat: Zakázka, Linie, nebo Správce dat: Zakázka, Plochy. SHIFT + SET-D (F4) Dovoluje změnit zvýrazněný souřadnicový systém/konfiguraci na výchozí uživatelem definovaný systém/konfiguraci, pokud je takový uložen v přístroji. Tato funkce je přístupná na obrazovce Správce: Souřadnicový systém a Správce: Konfigurační soubory. Tuto funkci nelze použít, pokud je zvýrazněn výchozí souřadnicový systém/konfigurace. SHIFT + FILT (F5) Tyto klávesy umožňují definovat nastavení filtrů. Tato funkce je přístupná z obrazovky Správce: Data. SHIFT + DEFLT (F5) Stisknutím těchto kláves dojde k návratu k odstraněnému výchozímu souřadnicovému systému/konfiguračnímu souboru a změně konfiguračního systému na výchozí nastavení. Tato funkce je přístupná na obrazovce Správce: Souřadnicový systém, Správce: Konfigurační soubory a Správce : Antény

39 Další krok: Pokud má být volba Vybrána Vytvořena, nebo upravena Potom Zvýrazněte požadovanou volba stiskněte klávesu POKR (F1), zároveň dojde k návratu na předcházející obrazovku. Zvýrazněte požadovanou volbu a stiskněte klávesy NOVÝ (F2) nebo EDIT (F3). 8. Správce \Zakázky 8.1 Úvod : Zakázka:. obsahuje všechny body, linie, plochy a kódy, které byly registrovány a uloženy.. může být stažena do LGO z důvodů zpracování po měření, nebo přenosu dat do dalších programů.. může být aktualizována z LGO například pro vytyčovací práce v reálném čase.. může být uložena na Flash kartě, nebo v interní paměti. 8.2 Vytvoření nové zakázky / Editace zakázky Přístup: Krok 1. Nejprve si pročtěte kapitolu 7. Správce Úvod, kde se dozvíte, jakým způsobem je obrazovka Správce přístupná. 2. Na obrazovce Správce vyberte položku Zakázky. Když vytváříte nastavení nové zakázky, je třeba vybrat kódovou listinu. 3. Stisknutím klávesy NOVÝ (F2) / EDIT (F3) přejdete na obrazovku Správce : Nová zakázka / Editace zakázky. Editace zakázky je velmi podobná vytváření zakázky nové. Pro zjednodušení je obrazovka editace a tvorby zakázky stejná a případné odlišnosti jsou přehledně vyznačeny

40 Správce : Nová zakázka : Obecné: ULOŽ (F1) Tato klávesa způsobí uložení nastavení a návrat na předcházející obrazovku Správce : Zakázky. DATA (F5) Zpřístupní editaci zakázky. Prohlížení, editaci a odstranění bodů, linií a ploch, které jsou v zakázce uloženy. Body, linie a plochy jsou zobrazeny každý na jiné stránce obrazovky. Je také možno vybrat a nastavit požadovaný filtr. SHIFT + ULOŽ (F5) Zpřístupní editaci zakázky. Prohlížení, editaci a odstranění bodů, linií a ploch, které jsou v zakázce uloženy. Body, linie a plochy jsou zobrazeny společně v jednom seznamu a seřazeny podle času uložení. položek: Položka Možnost <Název:> Možno zadat Možnost zadat Název zakázky. Název nesmí být delší než 16 znaků a může obsahovat mezery. Pro další práci je zadání názvu nezbytné. <:> Možno zadat K dispozici jsou dvě řádky sloužící detailnějšímu popisu zakázky. Tato položka není povinná. <Autor:> Možno zadat Jer možné zadat jméno osoby, která zakázku vytvořila, nebo ji editovala. Tato položka není povinná. <Zařízení:> Výběr z možností Výstup Zařízení na kterém mají být data zakázky uložena. Tato možnost je dostupná u přístrojů vybavených interní pamětí. Výstup pro ukládání dat je automaticky nastaven u přístrojů bez interní paměti. Další krok: Stisknutím klávesy LIST (F6) přejdete na obrazovku Kódové listiny

41 Správce : Zakázky : Kódové listiny: IMPRT (F2) Umožňuje editaci zakázky. Přidání kódů z nové kódové listiny. Název nové kódové listiny je zkopírováno do zakázky. KÓDY (F4) Umožňuje editaci zakázky. Prohlížení, editaci, odstranění, řazení a sdružování kódů, které jsou aktuálně uloženy v zakázce. Tato funkce je podobná obrazovce Správce : Kódové listiny. DATA (F5) Zpřístupní editaci zakázky. Prohlížení, editaci a odstranění bodů, linií a ploch, které jsou v zakázce uloženy. Body, linie a plochy jsou zobrazeny každý na jiné stránce obrazovky. Je také možno vybrat a nastavit požadovaný filtr. SHIFT+ EXPRT (F2) Zpřístupní editaci zakázky. Kopírování kódů ze zakázky do existující nebo nové kódové listiny. položek: Položka Možnost <Kódové listiny:> Výběr z možností Výstup K dispozici pro vytváření nové zakázky, nebo pro editaci zakázky, pokud nejsou v zakázce žádné kódy uloženy. Výběrem kódové listiny dojde k nakopírování kódů do zakázky. Umožní editaci zakázky, která obsahuje kódy. Pokud byly kódy zkopírovány ze systémové (RAM), listiny kódů zobrazí se její název na obrazovce. Pokud byly zadány manuálně, zobrazí se název aktuální zakázky. Další krok: Stisknutím klávesy LIST (F6) přejdete na obrazovku Souřadnicové systémy. Obrazovka Správce : Zakázky : Souřadnicové systémy : Zde je možné vybrat souřadnicový systém pro jednotlivé zakázky. Pokud si nejste jisti, který souřadnicový systém máte použít, nastavte následující položku takto <Souř. systém: WGS 1984 >. Kromě jednoho jsou všechna ostatní pole obrazovky výstupní a jejich obsah závisí na typu transformace použité pro zvolený souřadnicový systém. Další krok: Stisknutím klávesy LIST (F6) přejdete na obrazovku Průměr

42 Obrazovka Správce : Zakázky : Průměr Aby bylo možné provést kontrolu měření, je třeba některé body změřit více než jednou. Na této obrazovce je možné získat informace o průměrné hodnotě či absolutní odchylce. položek: Položka Možnost <Režim průměr:> Průměr Definuje princip průměru pro vícenásobné měření bodu. Vypočte průměrnou hodnotu pro polohu a výšku. Body, které přesahují definované limity jsou označeny na obrazovce Správce : Editace bodů. <Body k užití:> Absolut. Difer. Vypnuto Výběr ze seznamu Vypočte absolutní rozdíl mezi dvěma body vybranými ze seznamu měřených bodů, které jsou oba uloženy se stejným ID číslem. Průměrování je vypnuto. Typ bodů, které budou použity pro výpočet průměru a absolutního rozdílu. <Limit průměr poz:> a <Limit průměr H:> Možno zadat Dostupné pro nastavení <Režim průměr: Průměr> Akceptovatelný rozdíl pro polohu a výšku. Z <Y(East):> na <Kartézské Z:> Možno zadat Tyto položky jsou dostupné po nastavení <Režim průměr: Absolut. Difer.>. Představují akceptovatelné hodnoty absolutního rozdílu pro jednotlivé složky souřadnic. Další krok: Stisknutím klávesy ULOŽ (F1) dojde k uložení zakázky a návratu na předcházející obrazovku Správce

43 9. Správce \ Data 9.1 Úvod : Data je obecný pojem zahrnující body, linie a plochy. Správa dat umožňuje data dané zakázky :. prohlížet. editovat. vytvářet nová. odstraňovat. filtrovat Datové objekty:. jsou body, linie a plochy.. mají své jedinečné ID číslo.. mohou, ale nemusí, mít připojen kód. Rozlišují se kódy bodů, linií a ploch. 9.2 Správce bodů Vytváření nových bodů / Editace bodů Přístup: Krok 1. V kapitole 7.Správce Úvod se dozvíte, jak pracovat se Správcem, a jak vstoupit na obrazovku Správce : Zakázky : Body 2. Zvýrazněte kurzorem bod, který chcete editovat. 3. Stisknutím klávesy NOVÝ (F2)/EDIT (F3) přejdete na obrazovku editace, či tvorby nového bodu. Editace bodů je velmi podobná vytváření bodů nových. Pro zjednodušení je následující obrazovka nazvána Správce : XX bodu a případné odlišnosti jsou přehledně vyznačeny. Pokud editujete body je přístupnost některých obrazovek a kláves softkeys závislá na vlastnostech editovaných bodů

44 Správce : XX bodu: ULOŽ (F1) Uložení bodu a všech s ním souvisejících údajů. SOUŘ (F2) Přepne na zobrazení jiného typu souřadnic bodu. NORTH (F3) nebo SOUTH (F3) Tyto klávesy jsou k dispozici pro práci s místním geodetickým souřadnicovým systémem, nebo se systémem souřadnic WGS 1984, kdy jsou zvýrazněny údaje <Local Lat:> nebo <WGS 1984 Lat:>. Tyto klávesy pak přepínají mezi severní a jižní zeměpisnou šířkou. EAST (F3) nebo WEST (F3) Tyto klávesy jsou k dispozici pro práci s místním geodetickým souřadnicovým systémem, nebo se systémem souřadnic WGS 1984, kdy jsou zvýrazněny údaje <Local Long:> nebo <WGS 1984 Long:>. Tyto klávesy pak přepínají mezi východní a západní zeměpisnou délkou. VÍCE (F5) Tato klávesa je přístupná při editaci bodu. Zobrazuje informace o třídě, podtřídě, kvalitě 3D souřadnic, čase a datumu uložení bodu a značkách čárové kresby, pokud jsou k dispozici. SHIFT + ELL H (F2) nebo SHIFT + ORTH (F2) Tyto klávesy jsou k dispozici pro práci v místním souřadnicovém systému. Přepínají mezi elipsoidickou výškou a výškou ortometrickou. SHIFT + INDIV (F5) nebo SHIFT RUN (F5) Přepínají mezi možností řídit vkládání ID čísel bodů automaticky podle zvoleného vzoru ID čísel a možností zadávat ID čísla bodů individuálně, bez ohledu na zvolený vzor ID čísel. položek: Položka Možnost <ID bodu:> Možno zadat Název nového bodu. Je možno použít automatický vzor pro zadávání nových ID bodů, nebo může být ID bodu vloženo ručně. Je možné začít novou sekvenci ID čísel bodů. Pro přepínání mezi použitím vzoru pro vkládání ID čísel a ručním zadáním ID čísla bodu použijte klávesy SHIFT + INDIV (F5) a SHIFT + RUN (F5). Pokud při editaci změníte ID bodu na číslo bodu některé třídy bodů, bude provedena změna všech bodů stejného původního čísla, bez ohledu na jejich třídu

45 Výstup Body s nastavením <Třída: REF> nemohou být přejmenovány. Souřadnice Možno zadat Body se zápornými geodetickými souřadnicemi jsou interpretovány tak, jako by byly na opačné polokouli. Například zadání souřadnice jako -25 N bude uloženo jako 25 S, zadání -33 E bude uloženo jako 33 W. Výstup Body s nastavením <Třída: REF> nemohou být přejmenovány. Další krok: Stisknutím klávesy LIST (F6) přejdete na následující stránku. Přečtěte si následující odstavce. Pro body GNSS: Na obrazovce se zobrazí název referenční stanice režimu real-time, pomocí které byly body GNSS změřeny, název antény, která byla k měření použita a údaje základny. Pro body TPS: Je možné upravovat výšku cílového hranolu. Pokud je změněna výška hranolu, dojde k přepočítání výšky bodu. Na obrazovce se zobrazí název stanice, na které bylo měření provedeno. Další krok: Stisknutím klávesy LIST (F6) přejdete na následující stránku. Přečtěte si následující odstavce. Správce : XX Body : Kód Nastavení položky <Tématické kódy:> na obrazovce Konfigurace : Kódové listiny určuje přístupnost podřízených položek a kláves softkeys. Pokud je nastavení < Tématické kódy: bez kódové listiny> nebudou funkční klávesy uvedené v následujícím popisu k dispozici, kromě klávesy ULOŽ (F1). ULOŽ (F1) Uložení bodu a všech s ním souvisejících údajů. NOV-A (F2) Umožňuje vytvořit další atributy ke kódu bodu. NÁZEV (F3) nebo VALUE (F3) Tato funkce je k dispozici pro takové atributy kódu, kterým lze přidělit název. Stiskem těchto kláves dojde ke zvýraznění položky <Atribut n:>, nebo pole pro vložení hodnoty atributu. Pak je možné zadat název atributu, nebo jeho hodnotu. POSLD (F4) Vyvolá poslední hodnotu atributu, která byla pro daný bod uložena. DEFLT (F5) Stiskem této klávesy se hodnoty atributů daného bodu vrátí k výchozímu nastavení

46 položek: Položka Možnost <Kód bodu:> Výběr ze seznamu Přístupné při nastavení <Témat. kódy: s kódovou listinou>. Je možné vybrat všechny kódy bodů kódové listiny dané zakázky. Na obrazovce je zobrazen také popis kódů a jejich atributy. <Kód:> Možno zadat Přístupné při nastavení < Témat kódy: bez kódové listiny>.při uložení kódu dojde ke kontrole, zda název vkládaného bodu již neexistuje, pokud existuje, jsou zobrazeny jeho atributy. <Atribut n:> Možno zadat Přístupné při nastavení < Témat kódy: bez kódové listiny>. Je možné zadat až osm atributů jednoho kódu. Další krok: Pokud Vytváříte bod Pak Stisknutím klávesy ULOŽ (F1) uložíte daný bod, včetně všech přidružených informací, a vrátíte se na předcházející obrazovku. Editujete bod Stisknutím klávesy LIST (F6) přejdete na obrazovku Pozn., pokud je k dispozici. Stisknutím klávesy LIST (F6) přejdete na obrazovku Průměr, pokud je k dispozici. Více informací naleznete v kapitole Obrazovka Průměr. Správce : Data : Editace bodu : ID bodu : Obrazovka Anotace: Všechny poznámky mohou být editovány, kromě anotace <4:>, v případě, že byla uložena hodnota položky GPS seismic. Další krok: Stisknutím klávesy ULOŽ (F1) dojde k uložení zakázky a návratu na předcházející obrazovku Správce Obrazovka Průměr : Je možné měřit souřadnice jednoho bodu vícekrát, ukládat je pod stejným ID číslem a počítat z nich průměrné hodnoty. Průměrná hodnota se automaticky vypočte pokud je aktivován režim průměrování. Je kontrolováno, zda odchylky jednotlivých bodů nepřekračují nastavené limity. Po zprůměrování se zpřístupní stránka Průměr obrazovky Správce : Editace bodů : ID bodu a bude přístupná také z obrazovky Měření : Název zakázky, měření. Definice režimu průměrování a nastavení limitů: Režim průměrování a limity se nastavují na obrazovce Správce : Zakázky : Editace/Nová zakázka : Průměr. Více informací naleznete v kapitole 8.2 Vytváření nové zakázky / Editace zakázky
